FORD ECOSPORT 2017 Owners Manual

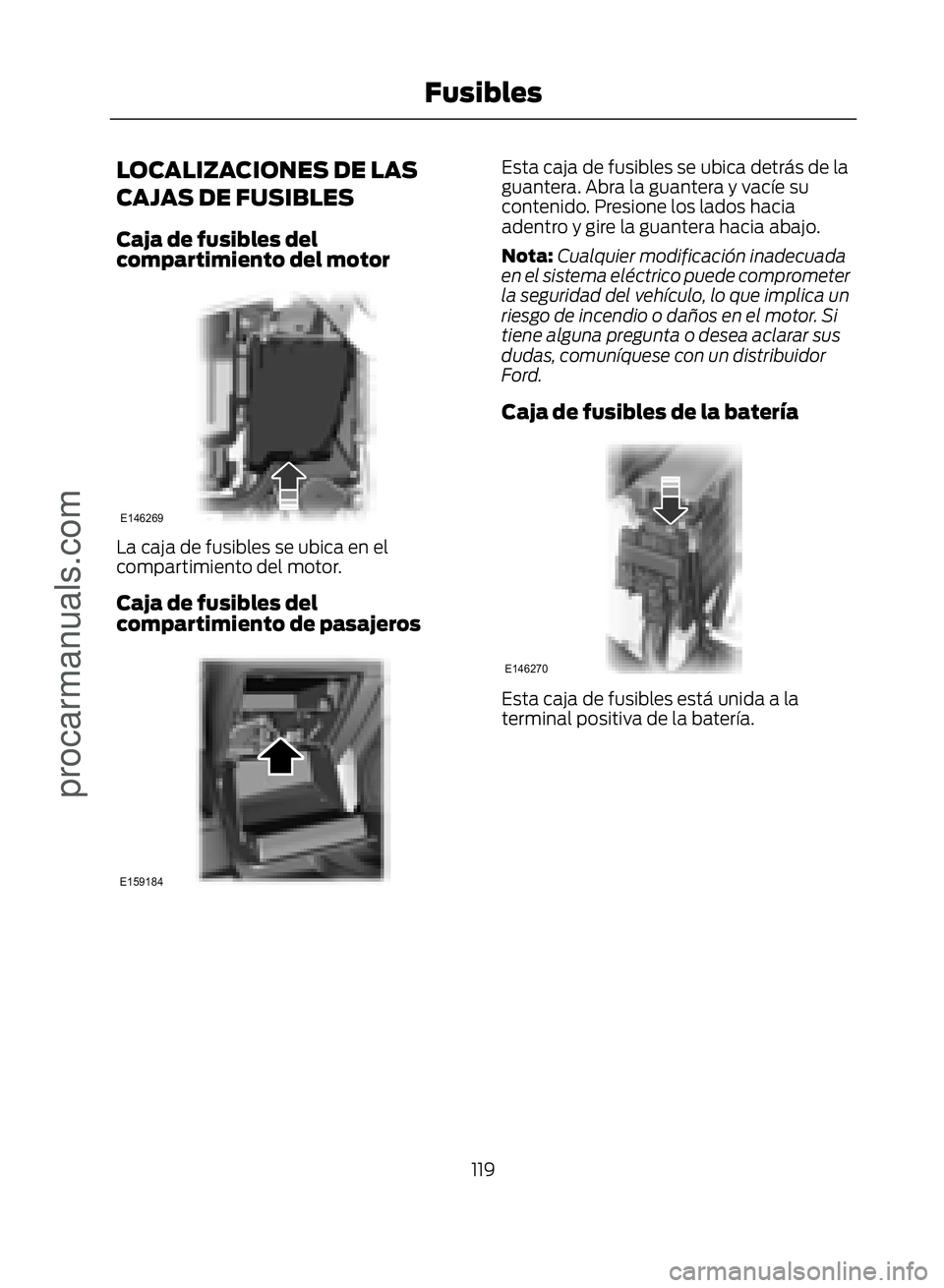

LOCALIZACIONES DE LAS
CAJAS DE FUSIBLES
Caja de fusibles del
compartimiento del motor
(
La caja de fusibles se ubica en el
compartimiento del motor.
Caja de fusibles del
compartimiento de pasajeros
(
Esta caja de fusibles se ubica detrás de la
guantera. Abra la guantera y vacíe su
contenido. Presione los lados hacia
adentro y gire la guantera hacia abajo.
Nota:Cualquier modificación inadecuada
en el sistema eléctrico puede comprometer
la seguridad del vehículo, lo que implica un
riesgo de incendio o daños en el motor. Si
tiene alguna pregunta o desea aclarar sus
dudas, comuníquese con un distribuidor
Ford.
Caja de fusibles de la batería
(
Esta caja de fusibles está unida a la
terminal positiva de la batería.
119
Fusibles
procarmanuals.com

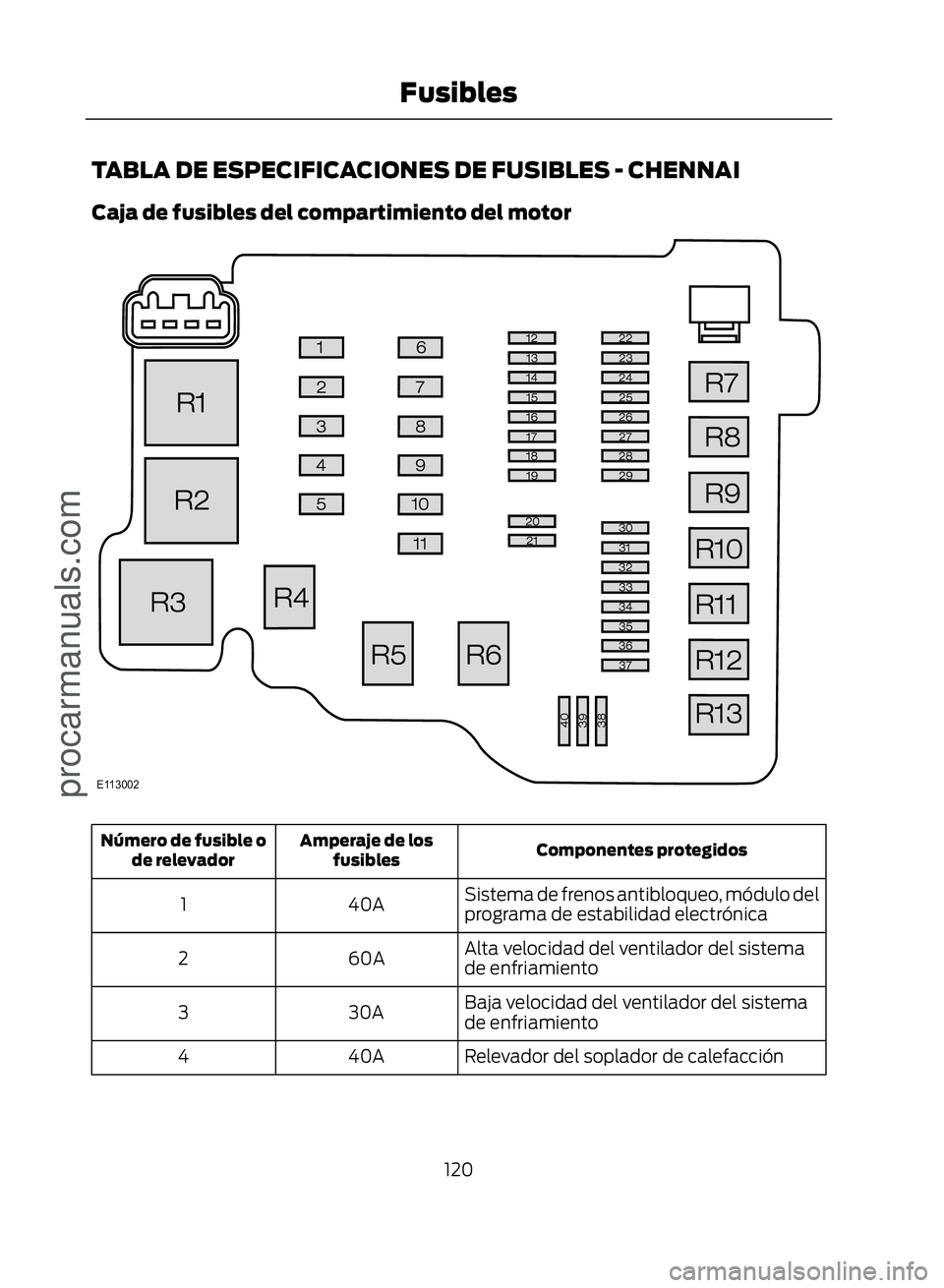

TABLA DE ESPECIFICACIONES DE FUSIBLES - CHENNAI
Caja de fusibles del compartimiento del motor
(
Componentes protegidos
Amperaje de los
fusibles
Número de fusible o
de relevador
Sistema de frenos antibloqueo, módulo del
programa de estabilidad electrónica
40A
1
Alta velocidad del ventilador del sistema
de enfriamiento
60A
2
Baja velocidad del ventilador del sistema
de enfriamiento
30A
3
Relevador del soplador de calefacción
40A
4
120
Fusibles
procarmanuals.com

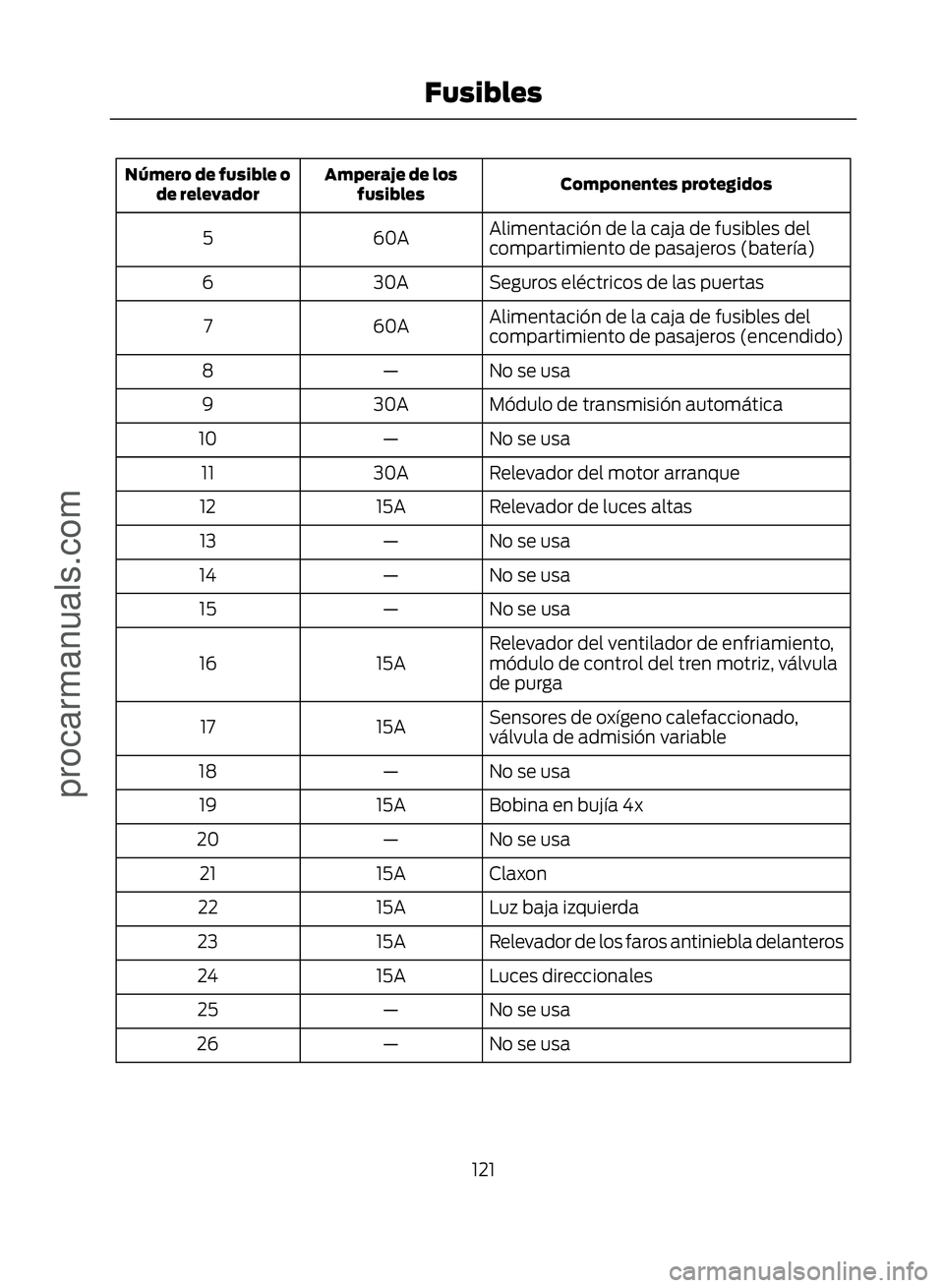

Componentes protegidos
Amperaje de los
fusibles
Número de fusible o
de relevador
Alimentación de la caja de fusibles del
compartimiento de pasajeros (batería)
60A
5
Seguros eléctricos de las puertas
30A
6
Alimentación de la caja de fusibles del
compartimiento de pasajeros (encendido)
60A
7
No se usa
—
8
Módulo de transmisión automática
30A
9
No se usa
—
10
Relevador del motor arranque
30A
11
Relevador de luces altas
15A
12
No se usa
—
13
No se usa
—
14
No se usa
—
15
Relevador del ventilador de enfriamiento,
módulo de control del tren motriz, válvula
de purga
15A
16
Sensores de oxígeno calefaccionado,
válvula de admisión variable
15A
17
No se usa
—
18
Bobina en bujía 4x
15A
19
No se usa
—
20
Claxon
15A
21
Luz baja izquierda
15A
22
Relevador de los faros antiniebla delanteros
15A
23
Luces direccionales
15A
24
No se usa
—
25
No se usa
—
26
121
Fusibles
procarmanuals.com

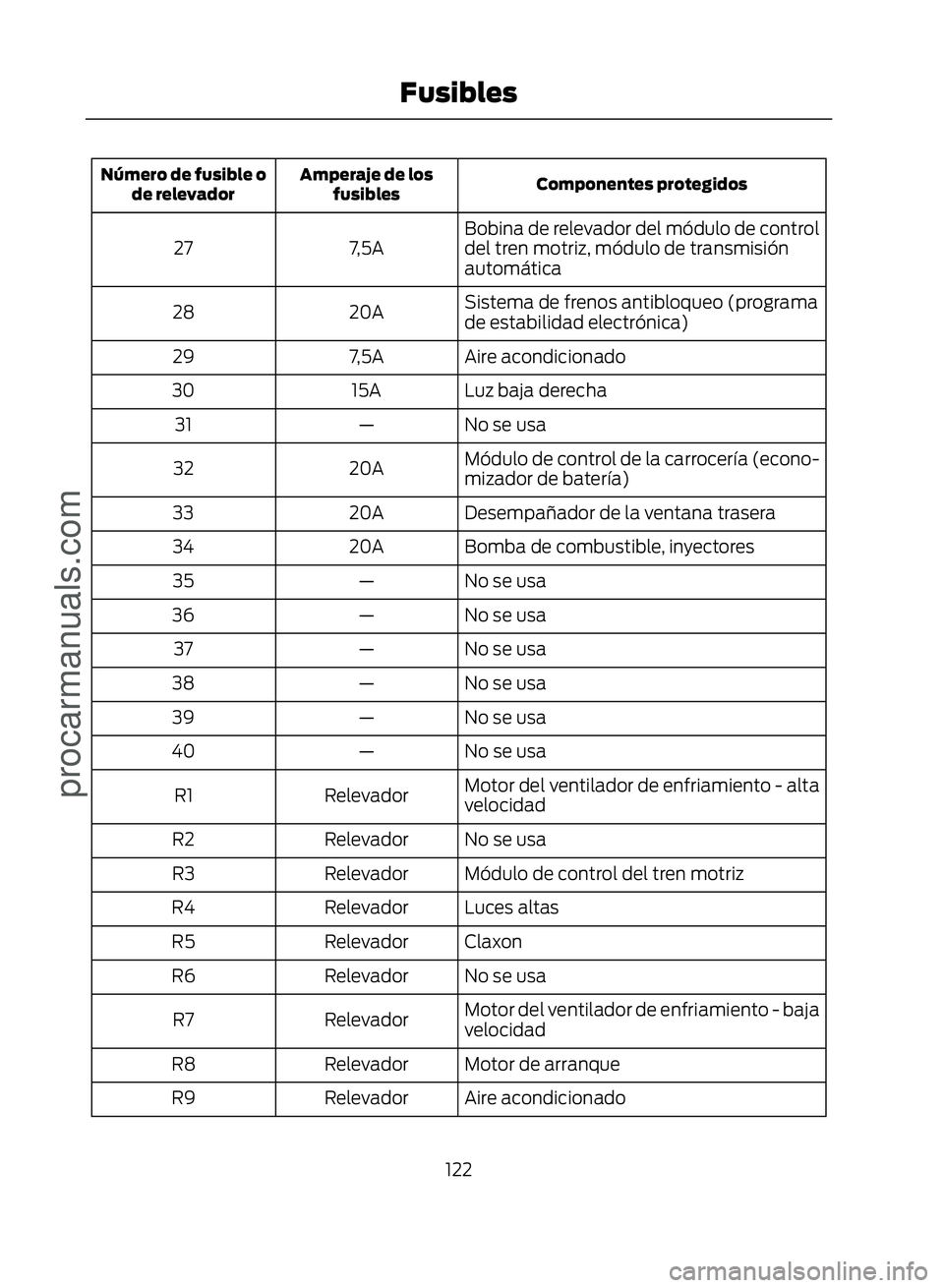

Componentes protegidos
Amperaje de los
fusibles
Número de fusible o
de relevador
Bobina de relevador del módulo de control
del tren motriz, módulo de transmisión
automática
7,5A
27
Sistema de frenos antibloqueo (programa
de estabilidad electrónica)
20A
28
Aire acondicionado
7,5A
29
Luz baja derecha
15A
30
No se usa
—
31
Módulo de control de la carrocería (econo-
mizador de batería)
20A
32
Desempañador de la ventana trasera
20A
33
Bomba de combustible, inyectores
20A
34
No se usa
—
35
No se usa
—
36
No se usa
—
37
No se usa
—
38
No se usa
—
39
No se usa
—
40
Motor del ventilador de enfriamiento - alta
velocidad
Relevador
R1
No se usa
Relevador
R2
Módulo de control del tren motriz
Relevador
R3
Luces altas
Relevador
R4
Claxon
Relevador
R5
No se usa
Relevador
R6
Motor del ventilador de enfriamiento - baja
velocidad
Relevador
R7
Motor de arranque
Relevador
R8
Aire acondicionado
Relevador
R9
122
Fusibles
procarmanuals.com

Componentes protegidos
Amperaje de los
fusibles
Número de fusible o
de relevador
Faros de niebla delanteros
Relevador
R10
Bomba de combustible
Relevador
R11
Luz de reversa (solo transmisión automá-
tica)
Relevador
R12
Ventilador/soplador del calefactor
Relevador
R13

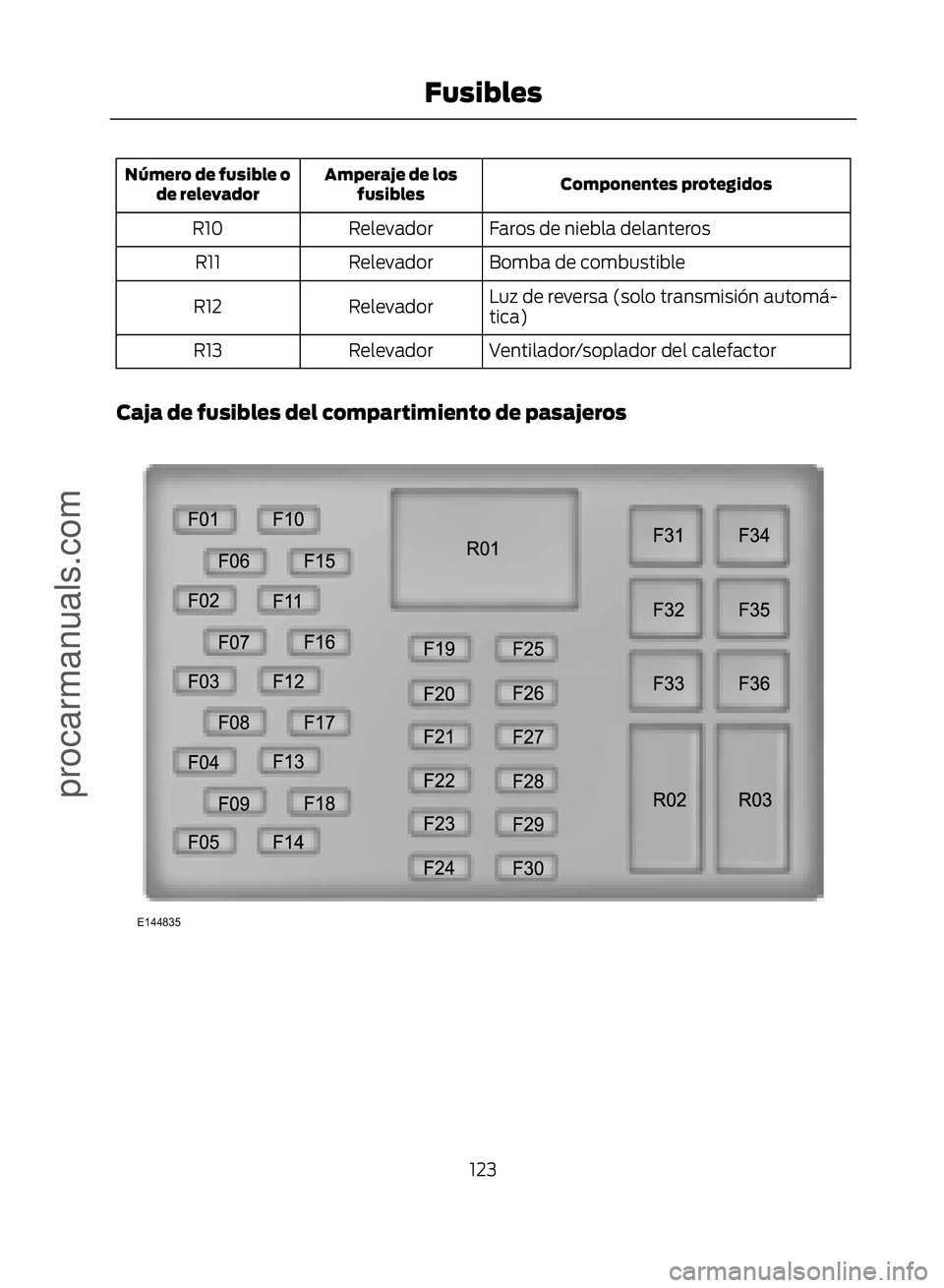

Caja de fusibles del compartimiento de pasajeros
(
123
Fusibles
procarmanuals.com

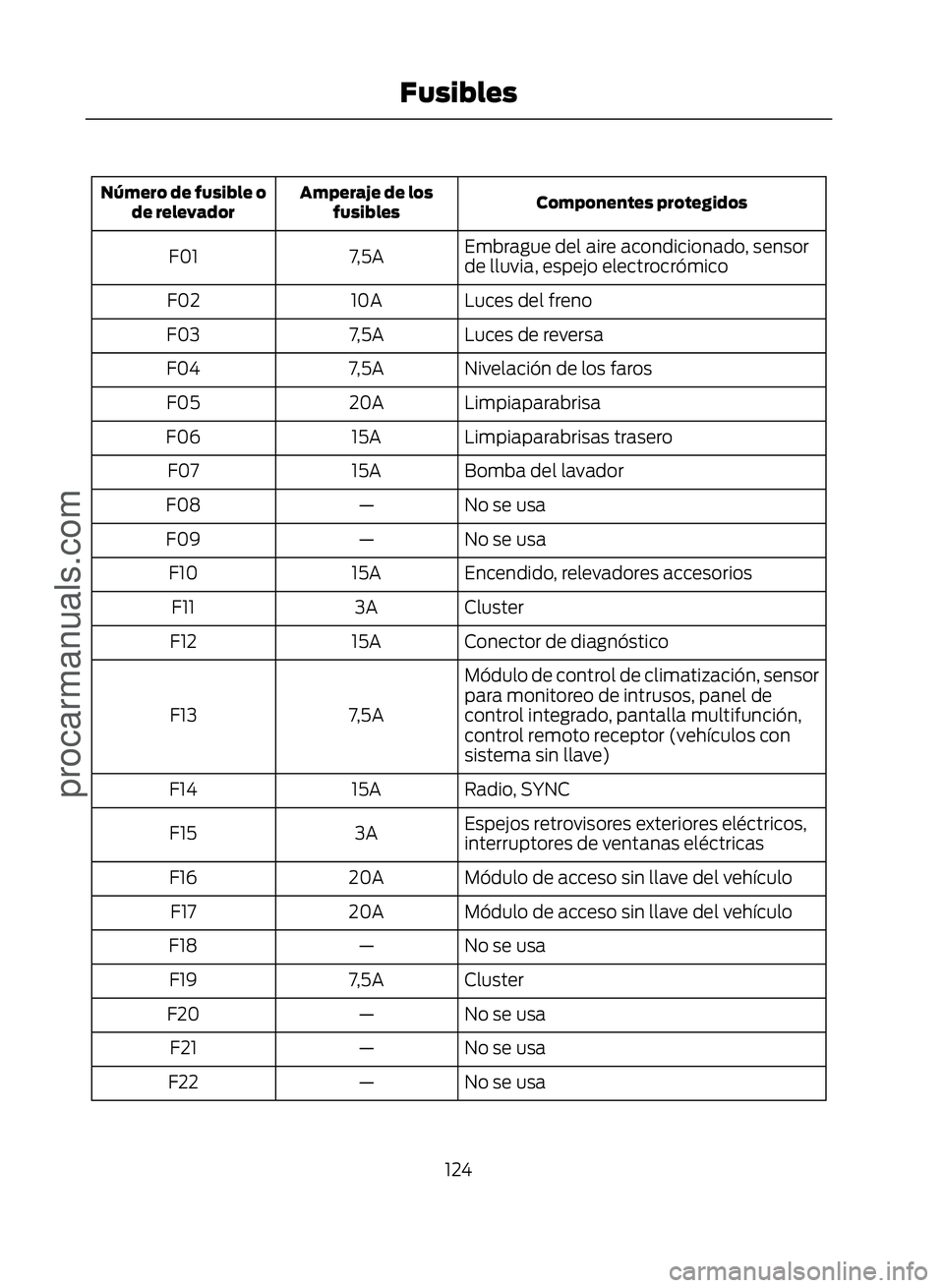

Componentes protegidos
Amperaje de los
fusibles
Número de fusible o
de relevador
Embrague del aire acondicionado, sensor
de lluvia, espejo electrocrómico
7,5A
F01
Luces del freno
10A
F02
Luces de reversa
7,5A
F03
Nivelación de los faros
7,5A
F04
Limpiaparabrisa
20A
F05
Limpiaparabrisas trasero
15A
F06
Bomba del lavador
15A
F07
No se usa
—
F08
No se usa
—
F09
Encendido, relevadores accesorios
15A
F10
Cluster
3A
F11
Conector de diagnóstico
15A
F12
Módulo de control de climatización, sensor
para monitoreo de intrusos, panel de
control integrado, pantalla multifunción,
control remoto receptor (vehículos con
sistema sin llave)
7,5A
F13
Radio, SYNC
15A
F14
Espejos retrovisores exteriores eléctricos,
interruptores de ventanas eléctricas
3A
F15
Módulo de acceso sin llave del vehículo
20A
F16
Módulo de acceso sin llave del vehículo
20A
F17
No se usa
—
F18
Cluster
7,5A
F19
No se usa
—
F20
No se usa
—
F21
No se usa
—
F22
124
Fusibles
procarmanuals.com

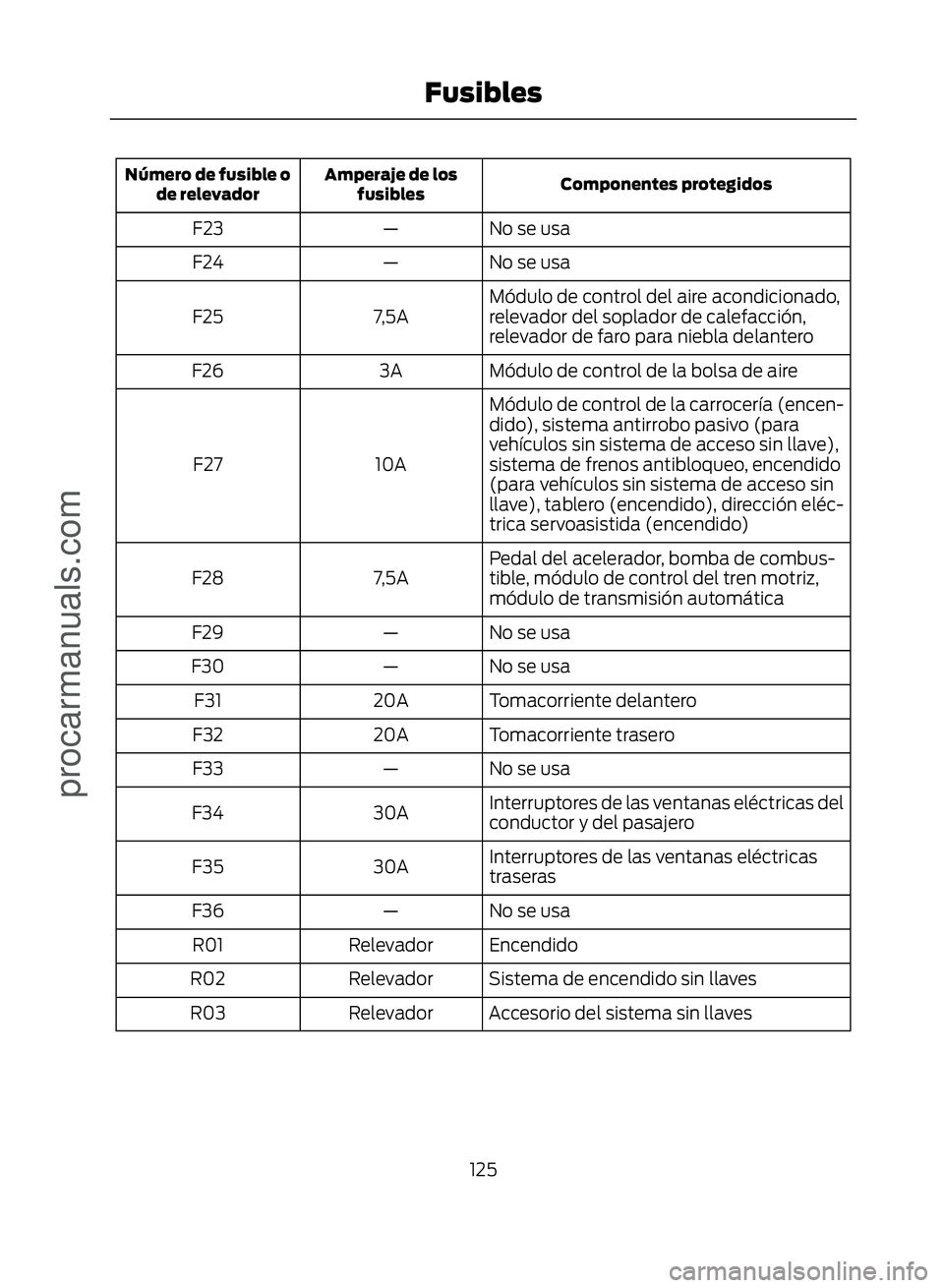

Componentes protegidos
Amperaje de los
fusibles
Número de fusible o
de relevador
No se usa
—
F23
No se usa
—
F24
Módulo de control del aire acondicionado,
relevador del soplador de calefacción,
relevador de faro para niebla delantero
7,5A
F25
Módulo de control de la bolsa de aire
3A
F26
Módulo de control de la carrocería (encen-
dido), sistema antirrobo pasivo (para
vehículos sin sistema de acceso sin llave),
sistema de frenos antibloqueo, encendido
(para vehículos sin sistema de acceso sin
llave), tablero (encendido), dirección eléc-
trica servoasistida (encendido)
10A
F27
Pedal del acelerador, bomba de combus-
tible, módulo de control del tren motriz,
módulo de transmisión automática
7,5A
F28
No se usa
—
F29
No se usa
—
F30
Tomacorriente delantero
20A
F31
Tomacorriente trasero
20A
F32
No se usa
—
F33
Interruptores de las ventanas eléctricas del
conductor y del pasajero
30A
F34
Interruptores de las ventanas eléctricas
traseras
30A
F35
No se usa
—
F36
Encendido
Relevador
R01
Sistema de encendido sin llaves
Relevador
R02
Accesorio del sistema sin llaves
Relevador
R03
125
Fusibles
procarmanuals.com

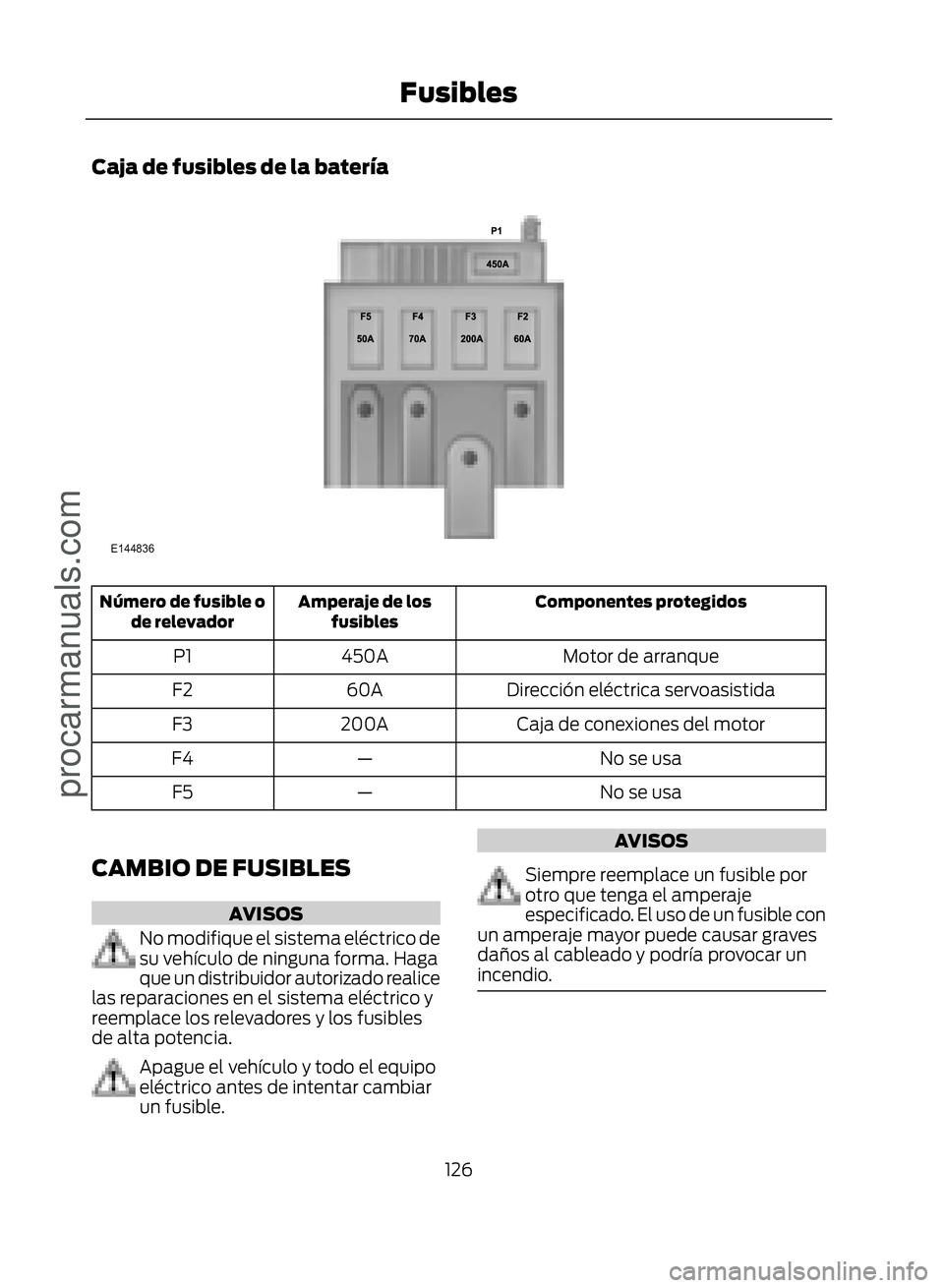

Caja de fusibles de la batería
(
Componentes protegidos
Amperaje de los
fusibles
Número de fusible o
de relevador
Motor de arranque
450A
P1
Dirección eléctrica servoasistida
60A
F2
Caja de conexiones del motor
200A
F3
No se usa
—
F4
No se usa
—
F5
CAMBIO DE FUSIBLES
AVISOS
No modifique el sistema eléctrico de
su vehículo de ninguna forma. Haga
que un distribuidor autorizado realice
las reparaciones en el sistema eléctrico y
reemplace los relevadores y los fusibles
de alta potencia.
Apague el vehículo y todo el equipo
eléctrico antes de intentar cambiar
un fusible.
AVISOS
Siempre reemplace un fusible por
otro que tenga el amperaje
especificado. El uso de un fusible con
un amperaje mayor puede causar graves
daños al cableado y podría provocar un
incendio.
126
Fusibles
procarmanuals.com

(

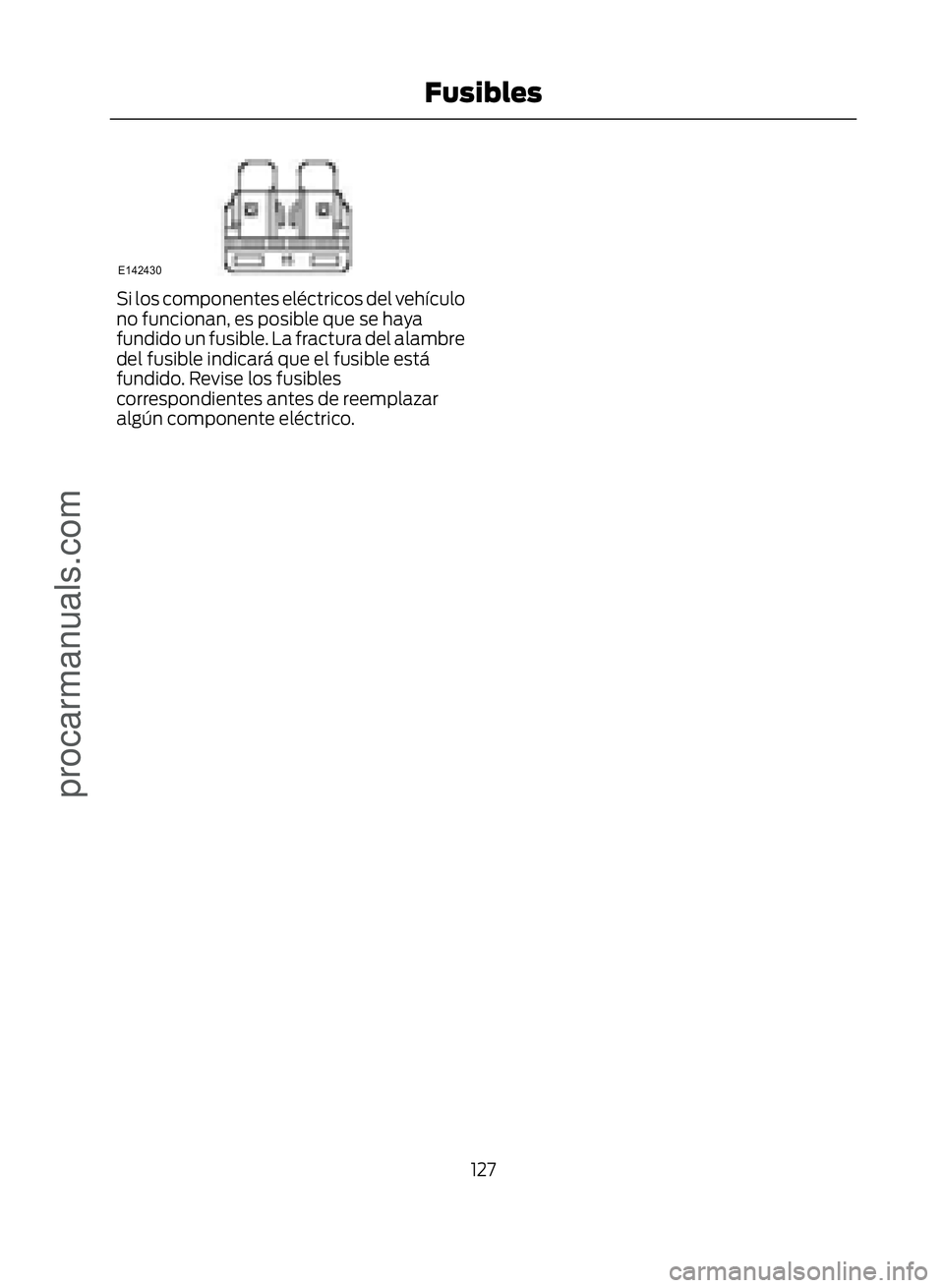

Si los componentes eléctricos del vehículo
no funcionan, es posible que se haya
fundido un fusible. La fractura del alambre
del fusible indicará que el fusible está
fundido. Revise los fusibles
correspondientes antes de reemplazar
algún componente eléctrico.127
Fusibles
procarmanuals.com

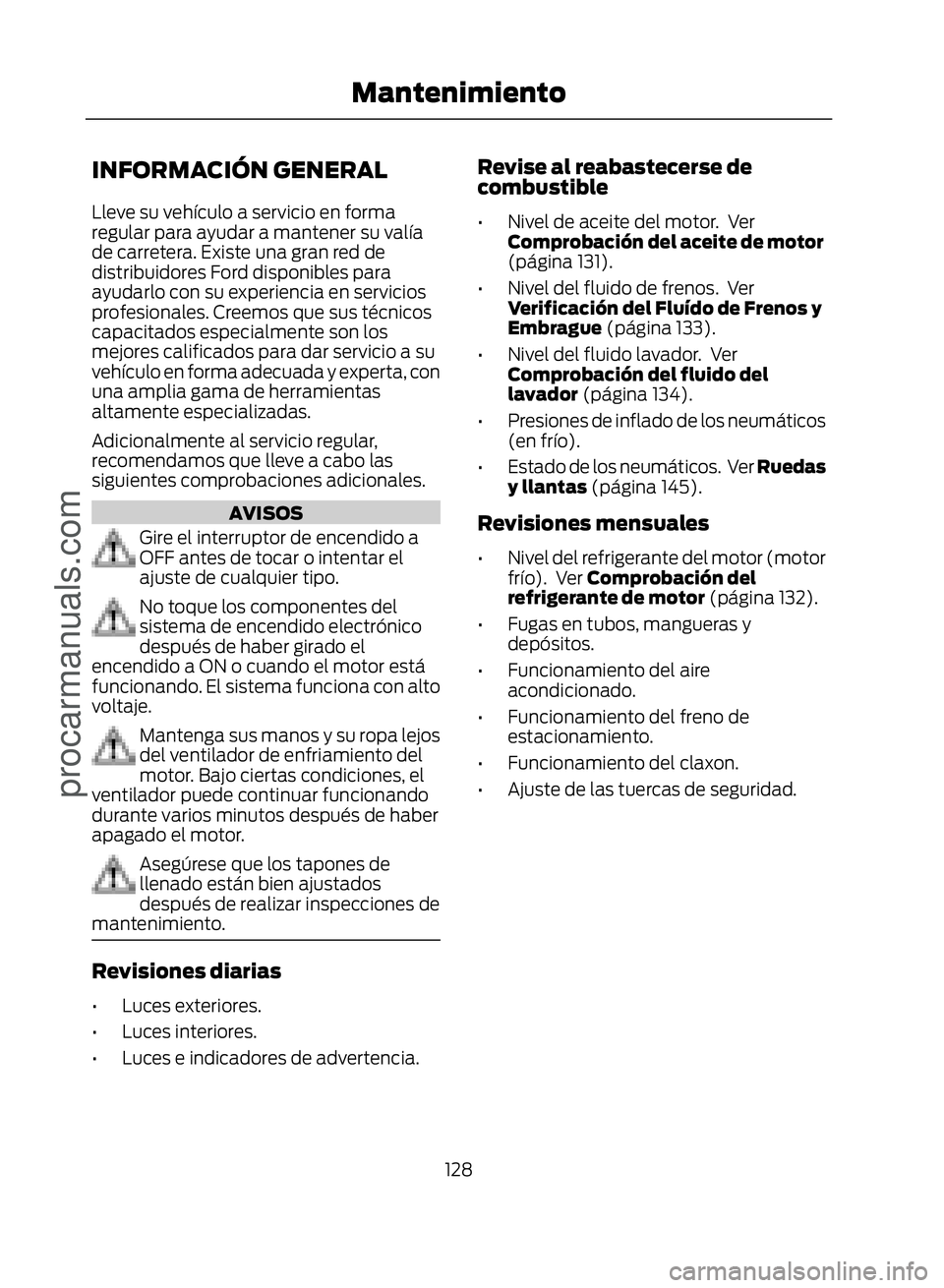

INFORMACIÓN GENERAL
Lleve su vehículo a servicio en forma
regular para ayudar a mantener su valía
de carretera. Existe una gran red de
distribuidores Ford disponibles para
ayudarlo con su experiencia en servicios
profesionales. Creemos que sus técnicos
capacitados especialmente son los
mejores calificados para dar servicio a su
vehículo en forma adecuada y experta, con
una amplia gama de herramientas
altamente especializadas.
Adicionalmente al servicio regular,
recomendamos que lleve a cabo las
siguientes comprobaciones adicionales.
AVISOS
Gire el interruptor de encendido a
OFF antes de tocar o intentar el
ajuste de cualquier tipo.
No toque los componentes del
sistema de encendido electrónico
después de haber girado el
encendido a ON o cuando el motor está
funcionando. El sistema funciona con alto
voltaje.
Mantenga sus manos y su ropa lejos
del ventilador de enfriamiento del
motor. Bajo ciertas condiciones, el
ventilador puede continuar funcionando
durante varios minutos después de haber
apagado el motor.
Asegúrese que los tapones de
llenado están bien ajustados
después de realizar inspecciones de
mantenimiento.
Revisiones diarias
• Luces exteriores.
• Luces interiores.
• Luces e indicadores de advertencia.
Revise al reabastecerse de
combustible
• Nivel de aceite del motor. Ver Comprobación del aceite de motor
(página 131).
• Nivel del fluido de frenos. Ver Verificación del Fluído de Frenos y
Embrague (página 133).
• Nivel del fluido lavador. Ver Comprobación del fluido del
lavador (página 134).
• Presiones de inflado de los neumáticos (en frío).
• Estado de los neumáticos. Ver Ruedas y llantas (página 145).
Revisiones mensuales
• Nivel del refrigerante del motor (motor
frío). Ver Comprobación del
refrigerante de motor (página 132).
• Fugas en tubos, mangueras y depósitos.
• Funcionamiento del aire acondicionado.
• Funcionamiento del freno de estacionamiento.
• Funcionamiento del claxon.
• Ajuste de las tuercas de seguridad.
128
