Hyundai Accent 2003 Instruktionsbog (in Danish)
Manufacturer: HYUNDAI, Model Year: 2003, Model line: Accent, Model: Hyundai Accent 2003Pages: 157, PDF Size: 4.29 MB
Page 121 of 157
3- 6 SÅDAN GØR DE I NØDSTILFÆLDE
SC050C1-FC
Reservehjulets behandling Afmonter fastgørelsesbolten for at tage reservehjulet ud.Når reservehjulet lægges på plads,spændes bolten fast med fingrene,indtil hjulet ligger fast.
HLC4011
D040B03A-GCT
RESERVEHJUL Overhold følgende instruktioner for reservehjul i FULD STØRRELSE: Kontroller dæktrykket så snart det er praktisk muligt efter monteringen afreservehjulet og pump det til det specificerede tryk. Dæktrykket bør kontrolleres med mellemrum ogholdes på det specificerede tryk, når hjulet opbevares. Reservehjulets tryk
Dæk-
størrelse Dæktryk, kPa (PSI)
175/70R13 185/60R14 185/55R15175/70R13185/60R14185/55R15 BAG
207(30) 207(30) FOR
230(33)230(33)
Maks. 2
personer Op til
maks. last
BAG
230(33)230(33)
FOR
207(30) 220(32)
MOTOR
Diesel
Benzin
1. Løsn aftapningsskruen, der sidder
i bunden af brændstoffilteret.
2. Fastskru aftapningsskruen igen, når
der ikke kan aftappes mere vand.
3. Kontroller, at advarselslampen lyser, når tændingsnøglen drejes hen på "ON", og at den slukkes,når motoren starter.Kontakt en autoriseret HYUNDAIforhandler i tvivlstilfælde.
BEMÆRK: Vi anbefaler, at vand, der dannes i brændstoffilteret, fjernes af en autoriseret Hyundai forhandler.
G300B01A
ADVARSEL:
Husk at tørre alt aftappet vand af brændstoffilteret, da brændstof iblandet vandet kan antændes ogderved forårsage brandfare.
Page 122 of 157
SÅDAN GØR DE I NØDSTILFÆLDE 3- 7
SD060A1-FC HVIS ET DÆK ER PUNKTERET
Hvis et dæk punkterer under kørslen:
1. Flyt foden fra speederen og lad langsomt farten løbe af bilen, mens De kører lige ud. Brems ikke omgående, og forsøg ikke straksat køre væk fra vejen, da De så kan miste kontrollen over bilen. Brems forsigtigt og kør væk fravejen, når bilen er nede på en hastig-hed, hvor det er sikkert at gøre dette. Kør så langt væk fravejen som muligt og parker på et fast, vandret sted. Hvis De er på en vej med midterrabat, må Deikke parkere på midterra-batten.
2. Når bilen er standset, skal De tænde ha-variblinket, trække håndbremsen og sætte gearvælgeren i "P" (automatgear)eller gear-stangen i bakgear (manuelt gear).
3. Få alle passagerer til at stige ud af bilen. Sørg for, at de alle stiger udi den side, der er væk fra trafikken.
4. Skift hjulet i overensstemmelse med in-struktionerne på de følgende sider. SD070A1-FC
SÅDAN SKIFTES ET PUNKTERET HJUL Fremgangsmåden, der er beskrevet på de følgende sider, kan bruges både til dækrotation og til udskiftningaf et punkteret hjul. Når De gør klar til at skifte et punkteret hjul, skal De sikre Dem, at gearvælgeren er i "P"(automatgear) eller gearstangen i bakgear (manuelt gear), og at håndbremsen er trukket, og fortsættesom beskrevet herefter.
D060A01A
D060K01FC-GCT Hjulkapsel (Hvis monteret)
1. Vikle en klud rundt om spidsen af
skruetrækkeren for at undgå at lave ridser.
2. Sæt skruetrækkeren ind i kærven af hjulkapslen og vrist den forsigtigtaf.
3. Udskift det flade hjul. Kærv
HLC4009
Page 123 of 157
3- 8 SÅDAN GØR DE I NØDSTILFÆLDE
SD070D1-FC
2. Bloker hjulet
Punkteret hjul
Bloker det hjul, der er diagonalt modsat det punkterede, så vognen ikke ruller væk, når den løftes med donkraften.
D060C01A
4. Genmonter hjulkapslen ved at
montere hjulkapslens bøsning i hjulkærven og herefter banke på midten af hjulkapslen med hånden.
HLC4010
D060B01A
SC050C1-FC Reservehjulets behandling
Afmonter fastgørelsesbolten for at tage reservehjulet ud.Når reservehjulet lægges på plads,spændes bolten fast med fingrene,indtil hjulet ligger fast.
Page 124 of 157
SÅDAN GØR DE I NØDSTILFÆLDE 3- 9
SD070E1-FC
3. Skru hjulmøtrikkerne løs SD070F1-FC
4. Placer donkraften
Hjulmøtrikkerne skal løsnes en smule, inden vognen løftes. Møtrikkerne løsnes ved at dreje hjulnøglen mod uret. Sørg for, at hjulnøglen er sathelt på møtrikken, så den ikke kan smutte af. Den bedste vægtstangsvirkning opnås ved atanbringe nøglen med håndtaget mod højre som vist på tegningen. Hold yderst på hjulnøglens håndtag og trækopad med et konstant træk. Hjulmøtrikkerne må ikke afmonteres på dette tidspunkt, men skal blotløsnes ca. en halv omgang. Donkraftens fod skal placeres på etfast, vandret underlag. Den skal anbringes som vist på tegningen.
HLC4007D060E03A
D060F01E-ACT 5. Hævning af bilen Efter indsætning af en skruenøgle, sættes hjulnøglen i donkraften som vist på tegningen. Drej hjulnøglen med uret for at hæve bilen. Efterhåndensom donkraften begynder at hæve bilen, bør det kontrolleres en ekstra gang, at donkraften er placeret korrektog ikke glider. Hvis donkraften står på blød jord eller sand, kan det være nødvendigt at placere en plade,mursten, flad sten eller lignende un- der donkraften for at undgå, at den synker. Skruenøgle
HjulnøgleD060F02A
Page 125 of 157
3- 10 SÅDAN GØR DE I NØDSTILFÆLDE
ADVARSEL:
Hjulkapslerne kan have skarpe kanter og bør håndteres forsigtigt for at undgå alvorlige skader. Inden hjulet sættes på plads bør man sikre sig, at der ikke sidder snavs på hverken nav eller hjul(såsom mudder, tjære, grus), hvilket kan forringe kontakten mellem hjulet og navet. Hvis der ersnavs på hjulet, bør det fjernes. Ved dårlig kontakt mellem monteringsfladerne på hjul og naver der risiko for, at hjulmøtrikkerne løsnes og hjulet falder af. Dette kan betyde, at man mister!
D060G02A
D060G01A
Hæv bilen så meget, at det er muligt at montere det fuldt pumpede reservehjul. Bilen skal hæves mereend det er nødvendigt for at afmontere det punkterede hjul.
ADVARSEL:
Kravl aldrig ind under bilen, mensden hviler på donkraften! Dette er meget farligt, da bilen kan faldened, hvilket kan resultere i alvorlige skader eller dødsulykker. Der bør ikke sidde nogen i bilen, nårdonkraften er i brug.
!
D060G02Y-ACT
6. Hjulskift Løsn hjulets møtrikker og fjern dem med fingrene. Træk hjulet af og læg det fladt, så det ikke kan rulle væk. For at kunne sætte det nye hjul pånavet, anbringes hjulets møtrikhuller, så de passer ud for tapperne og skub hjulet ind på dem. Hvis det ervanskeligt, vippes hjulet let for at få det øverste hul i hjulet bragt i niveau med den øverste tap. Derpå vrikkeshjulet frem og tilbage, så hjulet kan skubbes ind over de andre tapper.
Page 126 of 157
SÅDAN GØR DE I NØDSTILFÆLDE 3- 11
SD070I1-FC
7. Montering af hjulkapsel og
møtrikker
kontrollen over bilen, hvilket kan resultere i alvorlig personskade eller dødsulykker. Hold hjulkapslen op til hjulet, sæt møtrikkerne på hjulboltene, og stram dem til med fingrene. Møtrikkerneskal påsættes med den mindste di- ameter inderst. Bevæg hjulet for at sikre, at det er helt på plads,efterspænd derefter møtrikkerne. D060I01E-GCT
8. Sænk vognen og spænd
møtrikkerne
Sænk bilen ned på jorden ved at dreje hjulnøglen mod uret. Anbring derefter hjulnøglen som vist påtegningen og spænd hjulmøtrikkerne. Pas på at hjulnøglen sidder helt ind over møtrikkerne. Stå ikke påhjulnøglen, og brug ikke et rør til at forlænge nøglens håglens håndtag med.Spænd hver anden møtrik, indtil dealle er spændt. Kontroller så igen, omde alle er spændt fast. Efter et hjulskifte skal De snarest muligt lade en mekaniker spænde møtrikkernemed det korrekte tilspændingsmoment.
D060H01A
HLC4008 Hjulmøtrikkernes tilspændingsmoment Stålfælge og aluminiumsfælge: 900 - 1,100 kg.cm (65 - 80 lb.ft) SD070K1-FC EFTER HJULSKIFTET Har De en trykmåler, kan De tage ventilhætten af og måle dæktrykket.Er dæktrykket lavere end det anbefalede, skal De langsomt køre til den nærmeste servicestation ogpumpe det op til det korrekte tryk. Er det for højt, skal De lukke luft ud af dækket, indtil trykket er korrekt. Sætaltid ventilhætten på igen, ellers kan der sive luft ud. Mister De en ventilhætte, skal De snarest købe enny og sætte den på.
HLC4012
Page 127 of 157
3- 12 SÅDAN GØR DE I NØDSTILFÆLDE
Når hjulet er skiftet, skal De altid fastgøre det punkterede hjul i bagagerummet og anbringedonkraften, donkrafthåndtaget og værktøjet på deres rette plads.
G260A02A-GCTUDSKIFTNING AF PÆRER Før man gør forsøg på at udskifte en pære, bør man sikre sig, at knappenstår i "OFF" position. Næste afsnit viser, hvordan man kommer ind til en pære, så den kan udskiftes. Kontroller,at den defekte pære udskiftes med én, der har samme nummer og antal watt. ADVARSEL: Undgå at pærerne kommer i kontakt med olieholdige væsker som f.eks. dieselolie, benzin etc. G270A03A-GCT
Forlygtepæren
1. Lad pæren køle af. Beskyt øjnene.
2. Åbn motorhjelmen.
3. Tag kun fat om pærens
plastikfatning og undgå at røre ved selve glasset.
HLC5033
4. Brug en topnøgle i passendestørrelse og fjern samleboltene til forlygteenheden.
6. Fjern smudsbeskyttelsen.
HLC5034-1
HLC5009
5. Afmonter ledningen fra pærensbase bagpå forlygten.
Page 128 of 157

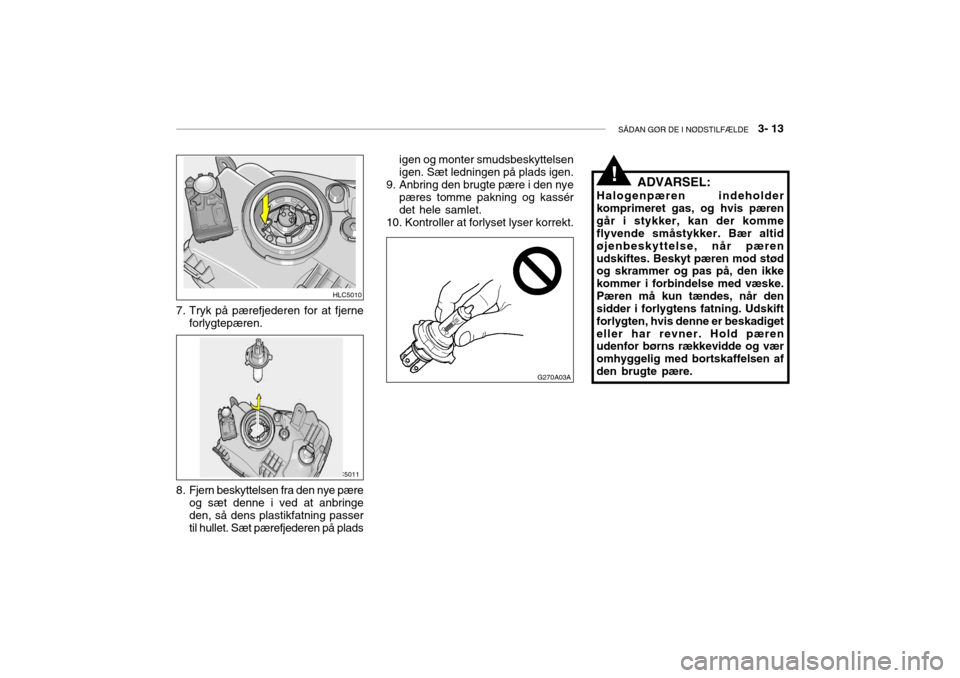

SÅDAN GØR DE I NØDSTILFÆLDE 3- 13
!
G270A03A
igen og monter smudsbeskyttelsen igen. Sæt ledningen på plads igen.
9. Anbring den brugte pære i den nye pæres tomme pakning og kassér det hele samlet.
10. Kontroller at forlyset lyser korrekt.
HLC5011
HLC5010
7. Tryk på pærefjederen for at fjerne forlygtepæren.
8. Fjern beskyttelsen fra den nye pære og sæt denne i ved at anbringe den, så dens plastikfatning passer til hullet. Sæt pærefjederen på plads ADVARSEL:
Halogenpæren indeholderkomprimeret gas, og hvis pærengår i stykker, kan der komme flyvende småstykker. Bær altid øjenbeskyttelse, når pærenudskiftes. Beskyt pæren mod stød og skrammer og pas på, den ikke kommer i forbindelse med væske.Pæren må kun tændes, når den sidder i forlygtens fatning. Udskift forlygten, hvis denne er beskadigeteller har revner. Hold pæren udenfor børns rækkevidde og vær omhyggelig med bortskaffelsen af den brugte pære.
Page 129 of 157
3- 14 SÅDAN GØR DE I NØDSTILFÆLDE
G270D01A-GCT
Bagerste kombinationslys
G270B01A-GCT Forreste blinklys / Positionslys
1. Afmonter ledningen fra pæren. HLC5034
HLC5012
(1)
(2)
2. Man fjerner pæren i forreste blinklys (1) eller positionslys (2) ved at dreje pæren mod uret.
3. Isæt den nye pære. 1. Åbn bagagerumsklappen/
bagdøren.
2. Fjern skruerne i bagerste
kombinationslys med en (+)skruetrækker. G270D01A
4 Dørs
HLC5015
3/5 Dørs
3. Man fjerner bagerste
kombinationslys (Stop/baglys, bagerste blinklys, eller baklys) ved at dreje pæren med uret. (1)
(2)
(3)G270D02A
HLC5016
4 Dørs
(2)
(1)
(3)
3/5 Dørs
Page 130 of 157
SÅDAN GØR DE I NØDSTILFÆLDE 3- 15
G270E01A-GAC Side blinklys
G270C01TB-GCT Bagagerumslys (Hvis monteret)
1. Fjern dækslet med en (-) skruetrækker.
G270C02A
3/5 Dørs
HLC5014
4 Dørs
2. Afmonter ledningen.
3. Isæt den nye pære. 1. Skub dækslet fremad mod bilens
forende og fjern det.G270C01A
G270E02AG270E01A
2. Afmonter ledningen.
(1) Blinklys (2) Stoplys/Baglys (3) Baklys
4. Isæt den nye pære
