Hyundai Accent 2003 Manual do proprietário (in Portuguese)

6- 34 FAÇA A SUA PRÓPRIA MANUTENÇÃO
G260A02A-GAT
SUBSTITUIR LÂMPADAS
Antes de tentar substituir uma
lâmpada, certifique-se de que o respectivo interruptor está desligado (OFF).
O parágrafo que se segue indica como
aceder às lâmpadas para as substituir. Certifique-se de que substitui alâmpada fundida por outra com o mesmo número e potência (watts).
Ver na página 6-41 as descrições da
potência (watts).
! CUIDADO:
Evitar o contacto das lâmpadas com produtos derivados de petróleo, como óleo, gasolina, etc.
1. Ajuste os faróis de maneira que o feixe principal da luz fique paralelo com a linha central e fique alinhadacom o ponto "P" que se mostra na imagem.
2. A linha tracejada na figura representa o centro dos faróis. ESPECIFICAÇÕES: "H" Linha central horizontal dos faróis em relação ao chão.Motor Gasolina : 656 mm (25.8 in.) Motor Diesel : 664 mm (26.1 in.) "W" Distancia entre cada centro de luz:Motor Gasolina/Motor Diesel.:1,078 mm (42.4 in.) "L" Distancia entre os faróis e a parede em que e feito o teste. : 3,000 mm (118 in.)
G290B03A-GPT

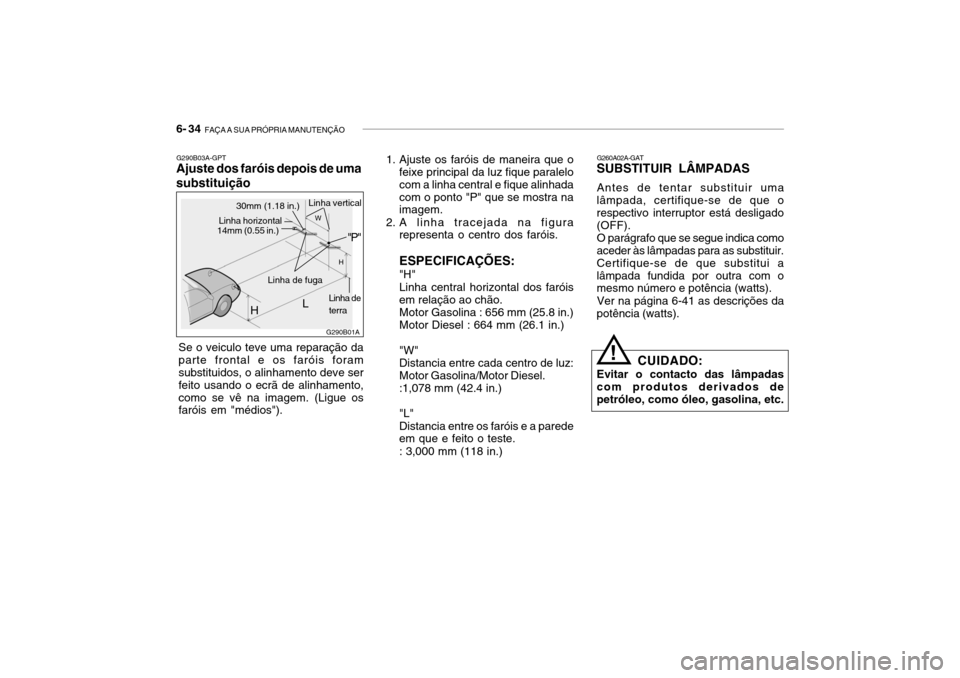

Ajuste dos faróis depois de uma substituição
Se o veiculo teve uma reparação da parte frontal e os faróis foram substituidos, o alinhamento deve ser feito usando o ecrã de alinhamento,como se vê na imagem. (Ligue os faróis em "médios"). Linha de fuga
Linha deterra
Linha horizontal
Linha vertical
G290B01A
H
14mm (0.55 in.)
30mm (1.18 in.)
LW
H"P"

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 35
G270A03A-GPT

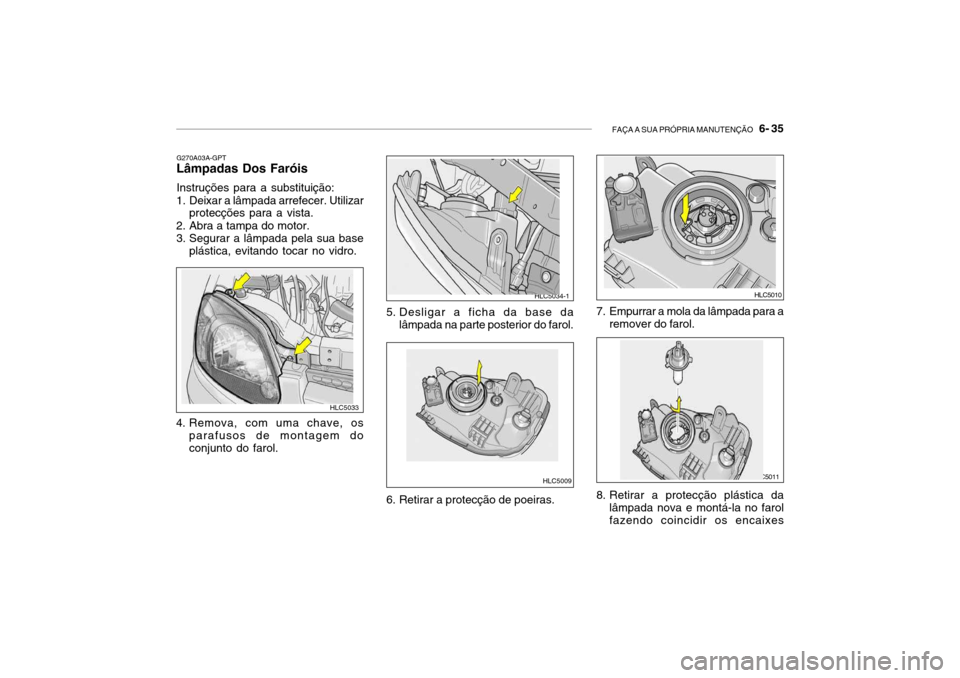

Lâmpadas Dos Faróis
Instruções para a substituição:
1. Deixar a lâmpada arrefecer. Utilizar protecções para a vista.
2. Abra a tampa do motor.
3. Segurar a lâmpada pela sua base plástica, evitando tocar no vidro.
5. Desligar a ficha da base dalâmpada na parte posterior do farol.
4. Remova, com uma chave, os parafusos de montagem doconjunto do farol.
6. Retirar a protecção de poeiras.
HLC5033
HLC5009
HLC5034-1
7. Empurrar a mola da lâmpada para aremover do farol.
HLC5011
HLC5010
8. Retirar a protecção plástica dalâmpada nova e montá-la no farol fazendo coincidir os encaixes

6- 36 FAÇA A SUA PRÓPRIA MANUTENÇÃO
G270B01A-GPT

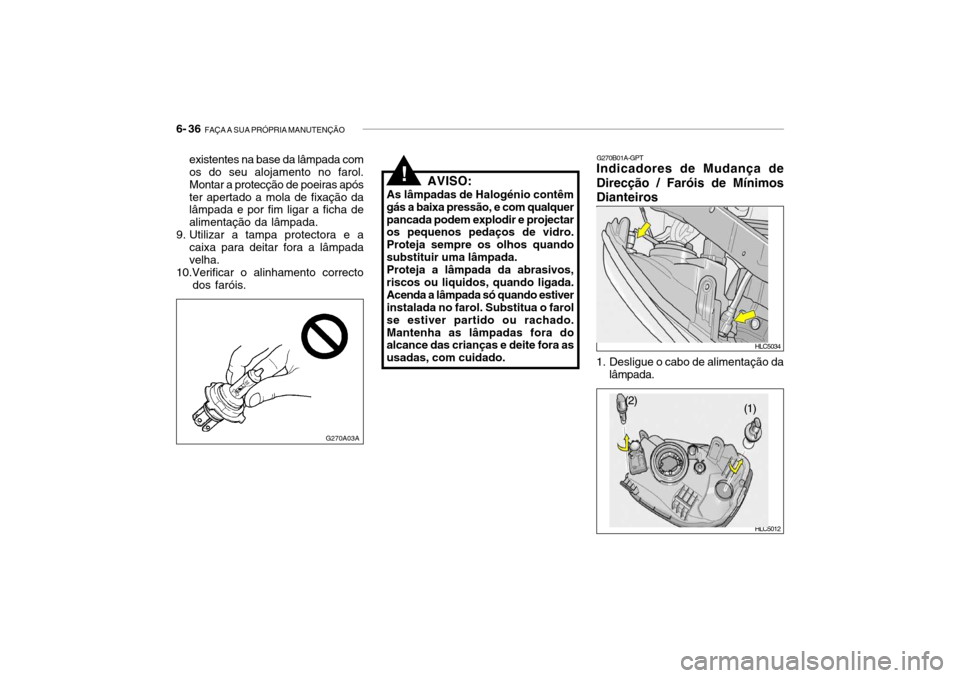

Indicadores de Mudança de Direcção / Faróis de Mínimos Dianteiros
1. Desligue o cabo de alimentação da
lâmpada. HLC5034
HLC5012
(1)
(2)
!
existentes na base da lâmpada com os do seu alojamento no farol. Montar a protecção de poeiras apóster apertado a mola de fixação da lâmpada e por fim ligar a ficha de alimentação da lâmpada.
9. Utilizar a tampa protectora e a
caixa para deitar fora a lâmpadavelha.
10.Verificar o alinhamento correcto
dos faróis. AVISO:
As lâmpadas de Halogénio contêmgás a baixa pressão, e com qualquerpancada podem explodir e projectar os pequenos pedaços de vidro. Proteja sempre os olhos quandosubstituir uma lâmpada.Proteja a lâmpada da abrasivos,riscos ou liquidos, quando ligada.Acenda a lâmpada só quando estiver instalada no farol. Substitua o farol se estiver partido ou rachado.Mantenha as lâmpadas fora do alcance das crianças e deite fora as usadas, com cuidado.
G270A03A

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 37
2. Para substituir a lâmpada do
indicador de mudança de direcção (1) ou a lâmpada dos mínimos (2),retire-a do suporte da lâmpada, rodando-a no sentido contrário aos ponteiros do relógio.
3. Instale a lâmpada nova.
G270D01A-GPT

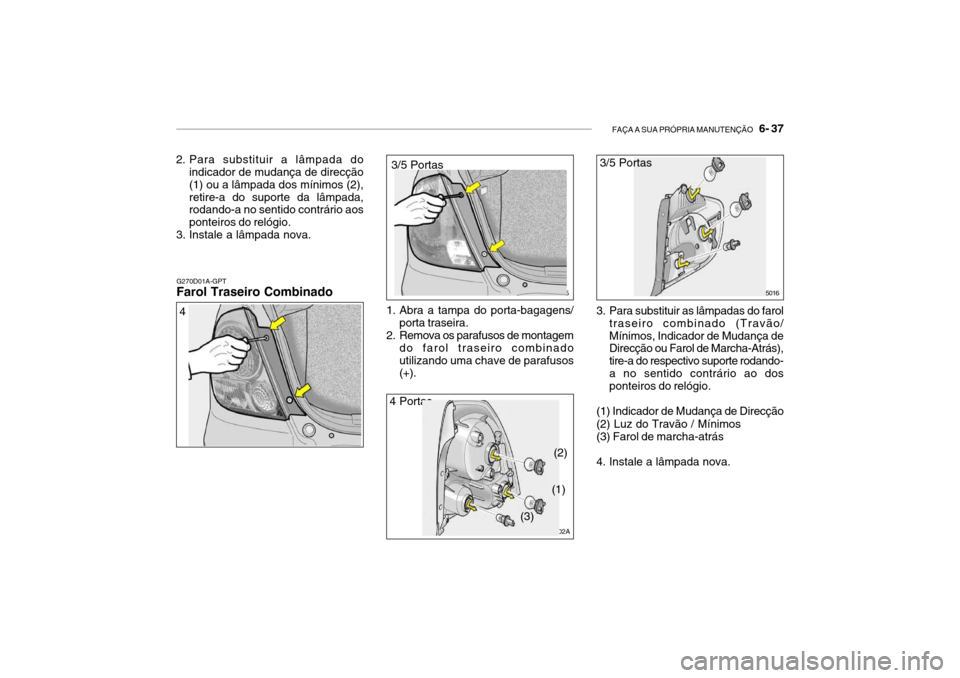

Farol Traseiro Combinado
1. Abra a tampa do porta-bagagens/porta traseira.
2. Remova os parafusos de montagem do farol traseiro combinadoutilizando uma chave de parafusos (+).
G270D01A
HLC5015
4 Portas
3/5 Portas
G270D02A
4 Portas
(2)
(1)
(3) 3. Para substituir as lâmpadas do farol
traseiro combinado (Travão/ Mínimos, Indicador de Mudança de Direcção ou Farol de Marcha-Atrás), tire-a do respectivo suporte rodando-a no sentido contrário ao dos ponteiros do relógio.
(1) Indicador de Mudança de Direcção (2) Luz do Travão / Mínimos (3) Farol de marcha-atrás
4. Instale a lâmpada nova. (1)
(2)
(3)
HLC5016
3/5 Portas

6- 38 FAÇA A SUA PRÓPRIA MANUTENÇÃO
G270E01A-GPT

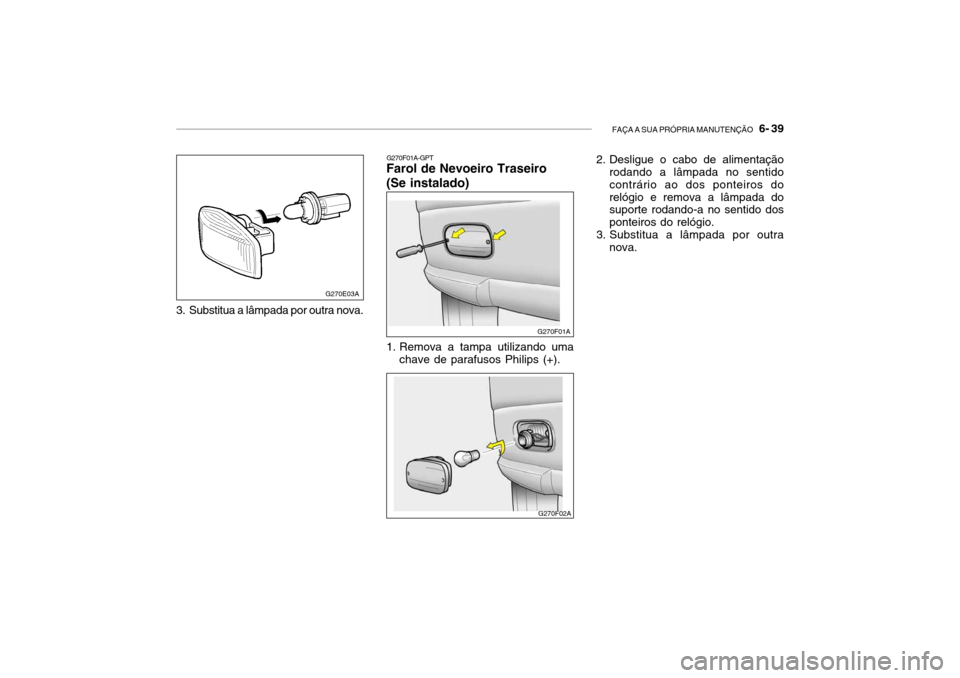

Repetidor Lateral (Se instalado)
1. Empurre a tampa em direcção à
parte da frente do veículo e remova-a.
2. Desligue o cabo de alimentação.
G270E02A G270E01A
3. Substitua a lâmpada por outra nova.

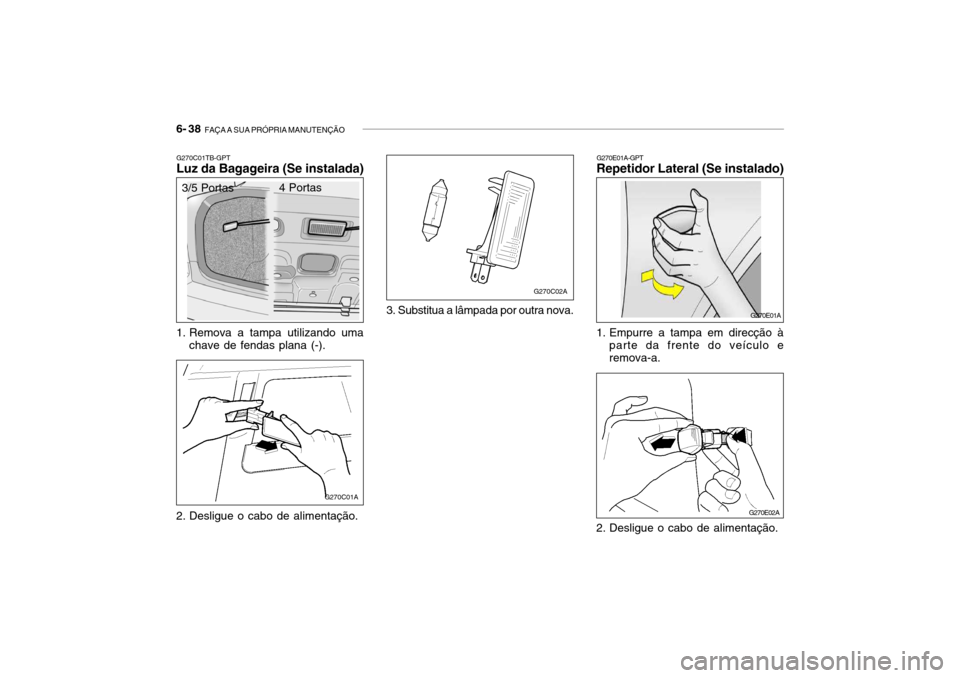

G270C01TB-GPT Luz da Bagageira (Se instalada)
1. Remova a tampa utilizando uma
chave de fendas plana (-).
2. Desligue o cabo de alimentação. HLC5014
G270C01A
3/5 Portas 4 Portas
G270C02A

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 39
G270E03A
3. Substitua a lâmpada por outra nova.
G270F01A
G270F02A
G270F01A-GPT
Farol de Nevoeiro Traseiro (Se instalado)
1. Remova a tampa utilizando uma
chave de parafusos Philips (+). 2. Desligue o cabo de alimentação
rodando a lâmpada no sentido contrário ao dos ponteiros dorelógio e remova a lâmpada do suporte rodando-a no sentido dos ponteiros do relógio.
3. Substitua a lâmpada por outra
nova.

6- 40 FAÇA A SUA PRÓPRIA MANUTENÇÃO
HLC5019
HLC5020
G270G01A-GPT

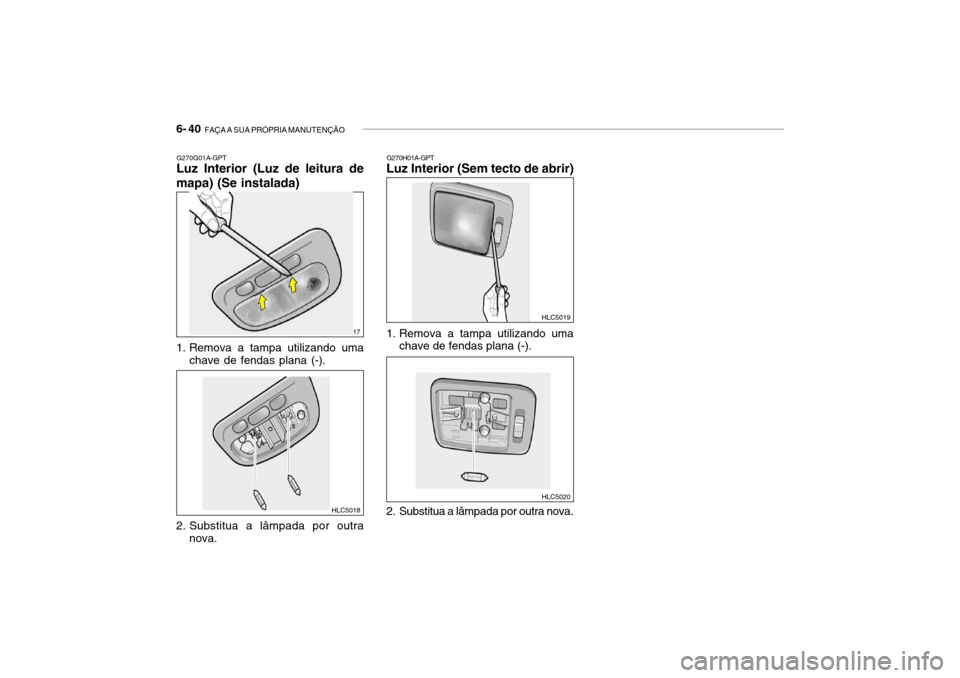

Luz Interior (Luz de leitura de mapa) (Se instalada)
1. Remova a tampa utilizando uma
chave de fendas plana (-).
2. Substitua a lâmpada por outra nova. HLC5017
HLC5018
G270H01A-GPT
Luz Interior (Sem tecto de abrir)
1. Remova a tampa utilizando uma
chave de fendas plana (-).
2. Substitua a lâmpada por outra nova.

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 41

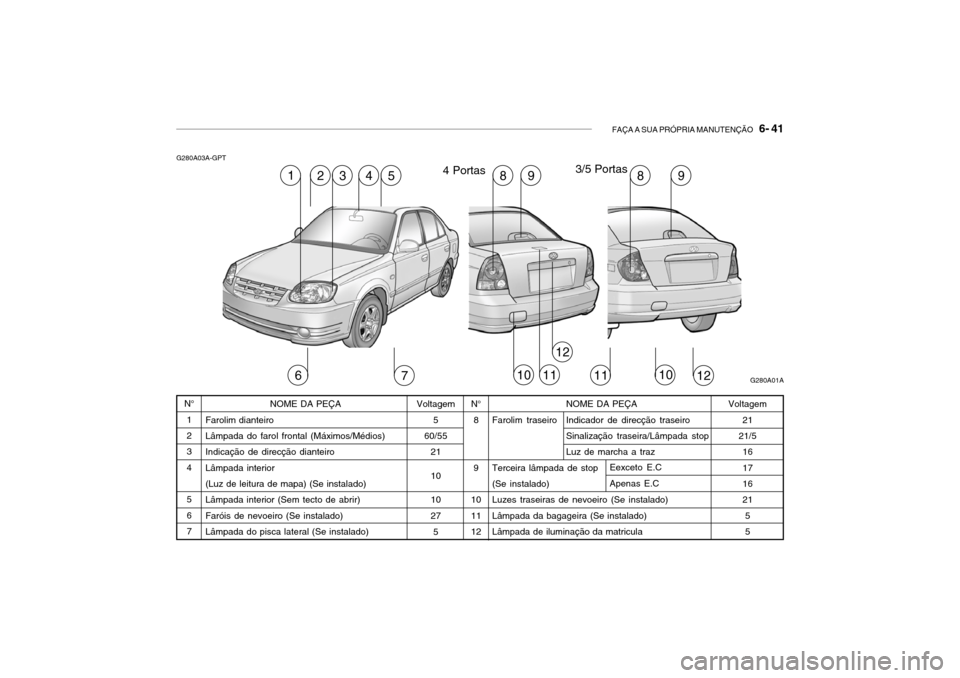

NOME DA PEÇA
Farolim traseiro Indicador de direcção traseiro Sinalização traseira/Lâmpada stop Luz de marcha a traz
Terceira lâmpada de stop (Se instalado) Luzes traseiras de nevoeiro (Se instalado) Lâmpada da bagageira (Se instalado)Lâmpada de iluminação da matricula
Voltagem
5
60/55 21 1010 27
5
G280A03A-GPT
G280A01A
52
76121011
1349898
1011
12
4 Portas
3/5 Portas
N° 8
9
10 1112
Voltagem 21
21/5 16 1716 21
5 5N°1 2 3 4 5 67 NOME DA PEÇA
Farolim dianteiroLâmpada do farol frontal (Máximos/Médios) Indicação de direcção dianteiro Lâmpada interior(Luz de leitura de mapa) (Se instalado) Lâmpada interior (Sem tecto de abrir) Faróis de nevoeiro (Se instalado)Lâmpada do pisca lateral (Se instalado)
Eexceto E.C Apenas E.C

6- 42 FAÇA A SUA PRÓPRIA MANUTENÇÃO
G200C02A-GPT
DESCRIÇÃO DO PAINEL DOS FUSÍVEIS Compartimento do Motor (Motor Gasolina)
NOTA: A descrição do painel de fusíveis constante deste manual pode não se aplicar inteiramente ao seu veículo.
Estava correcta à data da publicação. Ao inspeccionar a caixa de fusíveis, convém consultar a etiqueta respectiva. HLC5027
ALT
BATTERY
LAMP
ECUIGN
RAD FAN BLOWER ABSABS
P/WDW
COND FAN CALIBRE DO
FUSÍVEL
120A50A 50A 20A 30A 20A30A30A30A30A20A Carga (Gerador)Fusível 6, 7, 8, 9, Fusível da buzina, Fusível da luz interiorFusível dos faróis, Fusível do farol de nevoeiro dianteiro,Relé da luz traseira, Fusível do lavador dos faróisRelé de controlo do motor, Gerador, Relé da bomba de combustível,Fusível da ECU #3
Alimentação da ignição, Relé de arranque
Controlo do ventilador do radiador
Controlo do ventiladorControlo do ABS, Ficha de purga do ABSControlo do ABS, Ficha de purga do ABS
Vidros eléctricos
Controlo do ventilador do condensador
LIGAÇÃO
FUSÍVEL
DESCRIÇÃOCOMPONENTES PROTEGIDOS

FAÇA A SUA PRÓPRIA MANUTENÇÃO 6- 43
ECU #1
A/CON COMP HORN
TAIL LH
TAIL RH H/LP LH
H/LP RH
FRONT FOG
ROOM LP
AUDIO
ECU #2 ECU#3
H/L WASHER CALIBRE DO
FUSÍVEL
10A 10A 10A 10A 10A 10A 10A15A 10A 15A15A 10A 25A Ventilador do radiador, Ventilador do condensador, ECM, Sensor de oxigénio,
Válvula de controlo de purga, SMATRA, Relé da vela de aquecimento, Reléde aquecimento, Interruptor da lâmpada dos travõesRelé do Ar Condicionado
Relé da buzinaLuzes de iluminação, Lâmpada do farol combinado traseiro esquerdo,Luz da placa de matrícula, Controlo do DRL, Lâmpada de mínimos, Relé do
lavador de faróis
Lâmpada do farol combinado traseiro direito, luz da placa de matrícula,lâmpada de mínimosLâmpada do farol esquerdo, Controlo do DRL, Painel de instrumentos
Lâmpada do farol direito
Relé do farol de nevoeiro dianteiro
Painel de instrumentos, Luz interior, Luz do por ta-bagagens, ETACM, DLC,Aviso da porta, Ficha para verificações múltiplasÁudio, Relógio digital, antena eléctrica, Interruptor do A/C, Interruptor do
farol de nevoeiro traseiroActuador do ralenti, ECM, Sensor de posição da cambota,Actuador do EGR, Actuador da placa do aceleradorECM
Motor do lavador dos faróisRelé da bomba de combustível, Motor da bomba de combustível
FUSÍVEL
DESCRIÇÃOCOMPONENTES PROTEGIDOS
F/PUMP CHK (E50)
