Hyundai Accent 2013 엑센트 RB - 사용 설명서 (in Korean)
Manufacturer: HYUNDAI, Model Year: 2013, Model line: Accent, Model: Hyundai Accent 2013Pages: 348

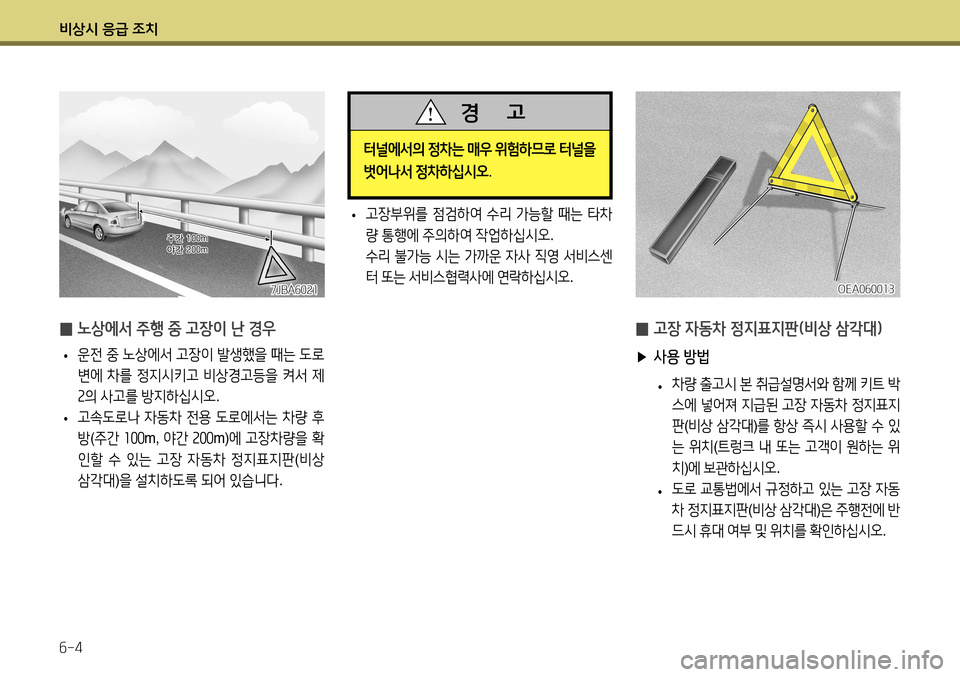

Page 241 of 348

비상시 응급 조치 6-4
• 고장부위를
점검하여 수리 가능할 때는 타차
량 통행에 주의하여 작업하십시오 .
수리 불가능 시는 가까운 자사 직영 서비스센
터 또는 서비스협력사에 연락하십시오 .
̰ 노상에서 주행 중 고장이 난 경우
• 운전
중 노상에서 고장이 발생했을 때는 도로
변에 차를 정지시키고 비상경고등을 켜서 제
2 의 사고를 방지하십시오 .
• 고속도로나
자동차 전용 도로에서는 차량 후
방 (주간 100 m, 야간 200 m)에 고장차량을 확
인할 수 있는 고장 자동차 정지표지판 (비상
삼각대 )을 설치하도록 되어 있습니다 .
터널에서의 정차는 매우 위험하므로 터널을
벗어나서 정차하십시오 .
경 고
7JBA6021
̰ 고장 자동차 정지표지판(비상 삼각대)
▶ 사용 방법
•
차량 출고시 본 취급설명서와 함께 키트 박
스에 넣어져 지급된 고장 자동차 정지표지
판 (비상 삼각대 )를 항상 즉시 사용할 수 있
는 위치 (트렁크 내 또는 고객이 원하는 위
치 )에 보관하십시오 .
•
도로 교통법에서 규정하고 있는 고장 자동
차 정지표지판 (비상 삼각대 )은 주행전에 반
드시 휴대 여부 및 위치를 확인하십시오 .
OEA060013

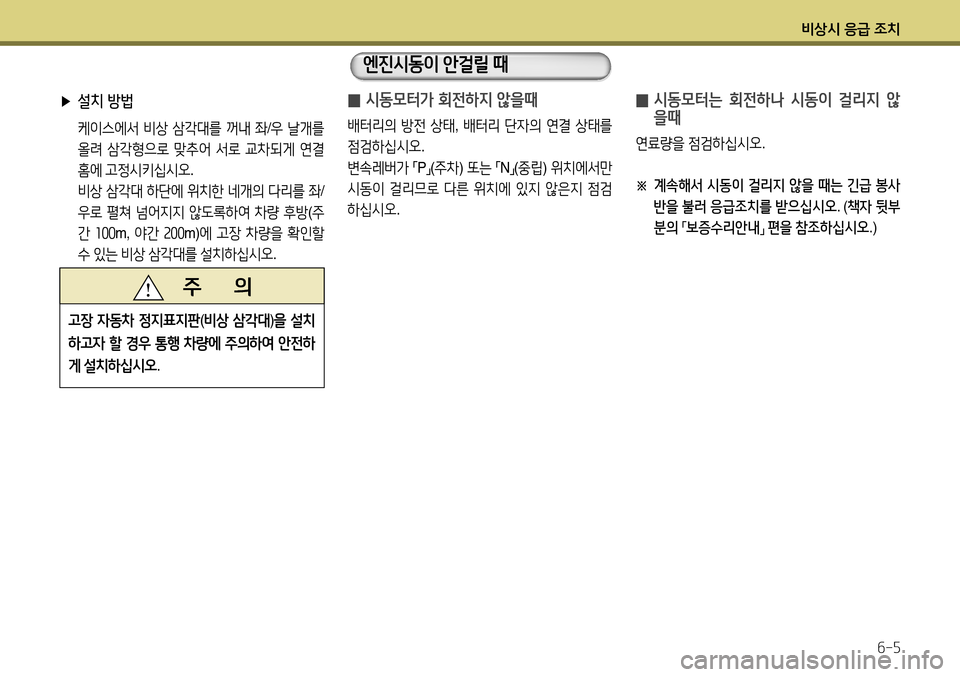

Page 242 of 348

비상시 응급 조치6-5
̰ 시동모터가 회전하지 않을때
배터리의
방전 상태 , 배터리 단자의 연결 상태를
점검하십시오 .
변속레버가
「 P
」(
주차 ) 또는
「 N
」(
중립 ) 위치에서만
시동이 걸리므로 다른 위치에 있지 않은지 점검
하십시오 .
̰ 시동모터는 회전하나 시동이 걸리지 않 을때
연료량을
점검하십시오 .
※
계속해서 시동이 걸리지 않을 때는 긴급 봉사
반을 불러 응급조치를 받으십시오 . (책자 뒷부
분의
「 보증수리안내
」
편을 참조하십시오 .)
▶ 설치 방법
케이스에서 비상 삼각대를 꺼내 좌 /우 날개를
올려 삼각형으로 맞추어 서로 교차되게 연결
홈에 고정시키십시오 .
비상 삼각대 하단에 위치한 네개의 다리를 좌 /
우로 펼쳐 넘어지지 않도록하여 차량 후방 (주
간 100 m, 야간 200 m)에 고장 차량을 확인할
수 있는 비상 삼각대를 설치하십시오 .
주 의
고장
자동차 정지표지판 (비상 삼각대 )을 설치
하고자 할 경우 통행 차량에 주의하여 안전하
게 설치하십시오 .
엔진시동이 안걸릴 때

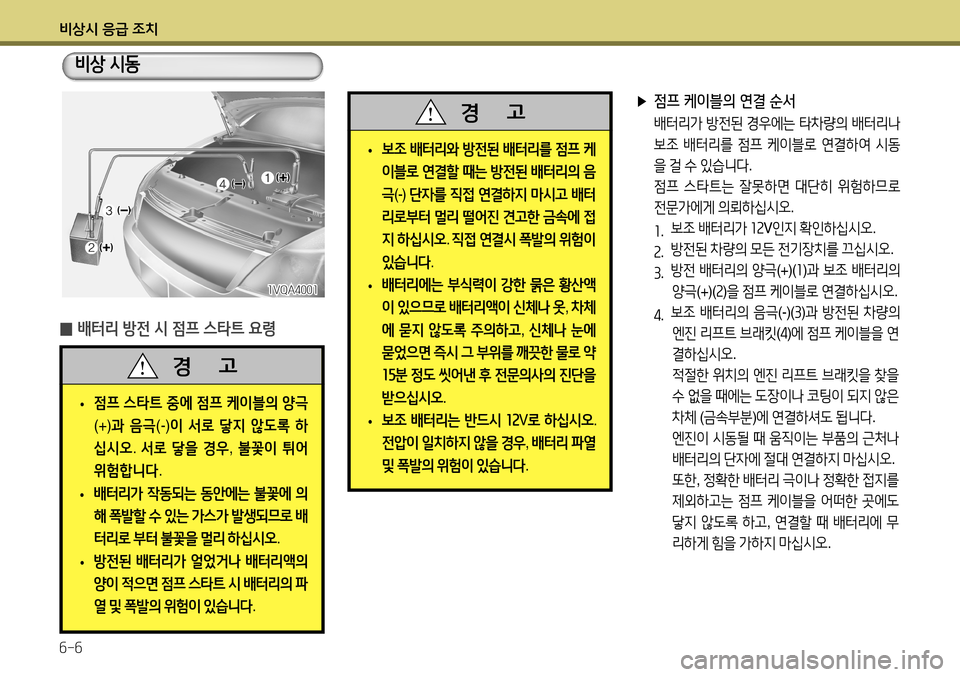

Page 243 of 348

비상시 응급 조치 6-6
̰ 배터리 방전 시 점프 스타트 요령
▶ 점프 케이블의 연결 순서
배터리가 방전된 경우에는 타차량의 배터리나
보조 배터리를 점프 케이블로 연결하여 시동
을 걸 수 있습니다 .
점프 스타트는 잘못하면 대단히 위험하므로
전문가에게 의뢰하십시오 .
1 . 보조
배터리가 12 V인지 확인하십시오 .
2 . 방전된
차량의 모든 전기장치를 끄십시오 .
3 .
방전 배터리의 양극 (+)(1)과 보조 배터리의
양극 (+)(2)을 점프 케이블로 연결하십시오 .
4 .
보조 배터리의 음극 (-)(3)과 방전된 차량의
엔진 리프트 브래킷 (4 )에 점프 케이블을 연
결하십시오 .
적절한 위치의 엔진 리프트 브래킷을 찾을
수 없을 때에는 도장이나 코팅이 되지 않은
차체 (금속부분 )에 연결하셔도 됩니다 .
엔진이 시동될 때 움직이는 부품의 근처나
배터리의 단자에 절대 연결하지 마십시오 .
또한 , 정확한 배터리 극이나
정확한 접지를
제외하고는 점프 케이블을 어떠한 곳에도
닿지 않도록 하고 , 연결할 때 배터리에 무
리하게 힘을 가하지 마십시오 .
• 보조
배터리와 방전된 배터리를 점프 케
이블로 연결할 때는 방전된 배터리의 음
극 (-) 단자를 직접 연결하지 마시고 배터
리로부터 멀리 떨어진 견고한 금속에 접
지 하십시오 . 직접 연결시 폭발의 위험이
있습니다 .
• 배터리에는
부식력이 강한 묽은 황산액
이 있으므로 배터리액이 신체나 옷 , 차체
에 묻지 않도록 주의하고 , 신체나 눈에
묻었으면 즉시 그 부위를 깨끗한 물로 약
15 분 정도 씻어낸 후 전문의사의 진단을
받으십시오 .
• 보조
배터리는 반드시 12 V로 하십시오 .
전압이 일치하지 않을 경우 , 배터리 파열
및 폭발의 위험이 있습니다 .
경 고
• 점프
스타트 중에 점프 케이블의 양극
(+) 과 음극 (-)이 서로 닿지 않도록 하
십시오 . 서로 닿을 경우 , 불꽃이 튀어
위험합니다 .
• 배터리가
작동되는 동안에는 불꽃에 의
해 폭발할 수 있는 가스가 발생되므로 배
터리로 부터 불꽃을 멀리 하십시오 .
• 방전된
배터리가 얼었거나 배터리액의
양이 적으면 점프 스타트 시 배터리의 파
열 및 폭발의 위험이 있습니다 .
경 고
1VQA4001
비상 시동

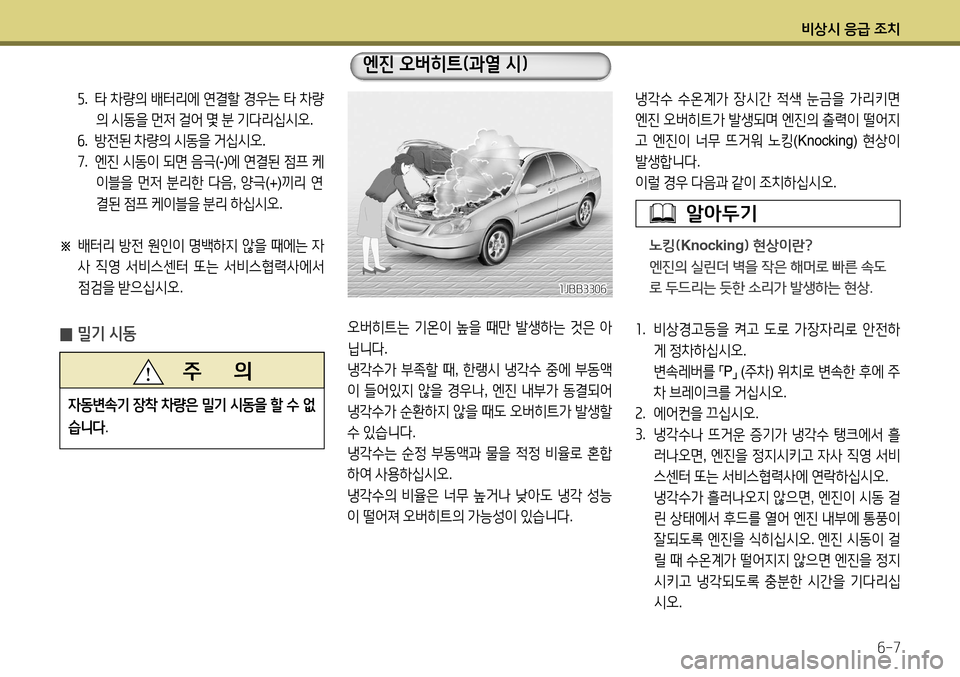

Page 244 of 348

비상시 응급 조치6-7
오버히트는 기온이 높을 때만 발생하는 것은 아
닙니다 .
냉각수가 부족할 때 , 한랭시 냉각수 중에 부동액
이 들어있지 않을 경우나 , 엔진 내부가 동결되어
냉각수가 순환하지 않을 때도 오버히트가 발생할
수 있습니다 .
냉각수는 순정 부동액과 물을 적정 비율로 혼합
하여 사용하십시오 .
냉각수의 비율은 너무 높거나 낮아도 냉각 성능
이 떨어져 오버히트의 가능성이 있습니다 . 냉각수
수온계가 장시간 적색 눈금을 가리키면
엔진 오버히트가 발생되며 엔진의 출력이 떨어지
고 엔진이 너무 뜨거워 노킹 (Knocking) 현상이
발생합니다 .
이럴 경우 다음과 같이 조치하십시오 .
1 . 비상경고등을 켜고 도로 가장자리로 안전하
게 정차하십시오 .
변속레버를
「 P
」 (
주차 ) 위치로 변속한 후에 주
차 브레이크를 거십시오 .
2 . 에어컨을 끄십시오 .
3 . 냉각
수나 뜨거운 증기가 냉각수 탱크에서 흘
러나오면 , 엔진을 정지시키고 자사 직영 서비
스센터 또는 서비스협력사에 연락하십시오 .
냉각수가 흘러나오지 않으면 , 엔진이 시동 걸
린 상태에서 후드를 열어 엔진 내부에 통풍이
잘되도록 엔진을 식히십시오 . 엔진 시동이 걸
릴 때 수온계가 떨어지지 않으면 엔진을 정지
시키고 냉각되도록 충분한 시간을 기다리십
시오 .
알아두기
노킹( Knocking ) 현상이란?
엔진의 실린더 벽을 작은 해머로 빠른 속도 로 두드리는 듯한 소리가 발생하는 현상.
5 . 타 차량의 배터리에 연결할 경우는 타 차량
의 시동을 먼저 걸어 몇 분 기다리십시오 .
6 . 방전된 차량의 시동을 거십시오 .
7 . 엔진 시동이 되면 음극 (-)에 연결된 점프 케
이블을 먼저 분리한 다음 , 양극 (+)끼리 연
결된 점프 케이블을 분리 하십시오 .
※
배터리 방전 원인이 명백하지 않을 때에는 자
사 직영 서비스센터 또는 서비스협력사에서
점검을 받으십시오 .
̰ 밀기 시동
주 의
자동변속기
장착 차량은 밀기 시동을 할 수 없
습니다 .
1JBB3306
엔진 오버히트(과열 시)

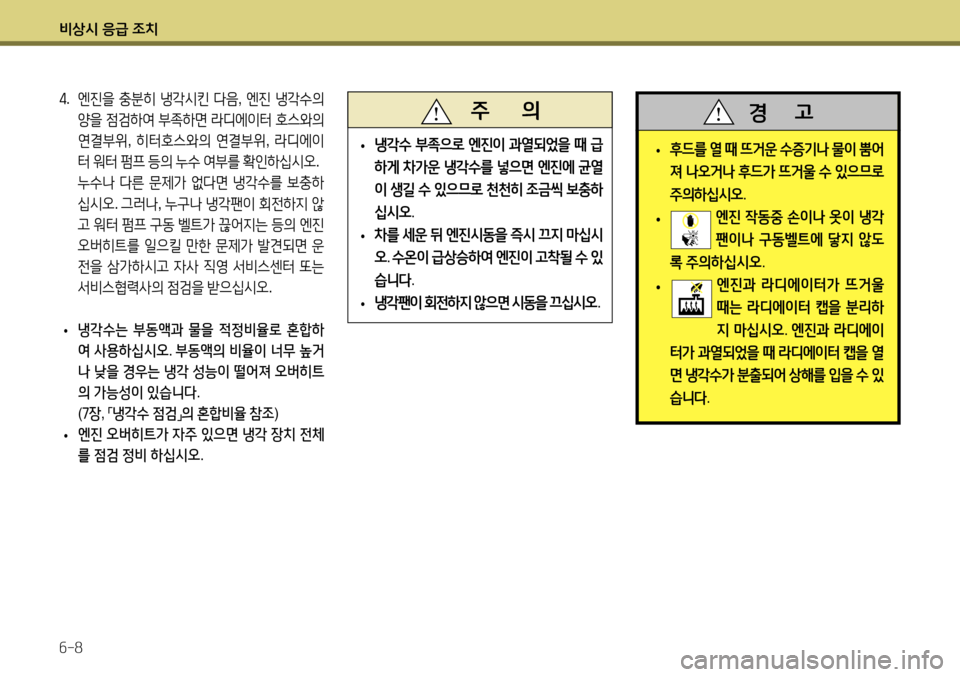

Page 245 of 348

비상시 응급 조치 6-8
4. 엔진을 충분히 냉각시킨 다음 , 엔진 냉각수의
양을 점검하여 부족하면 라디에이터 호스와의
연결부위 , 히터호스와의 연결부위 , 라디에이
터 워터 펌프 등의 누수 여부를 확인하십시오 .
누수나 다른 문제가 없다면 냉각수를 보충하
십시오 . 그러나 , 누구나 냉각팬이 회전하지 않
고 워터 펌프 구동 벨트가 끊어지는 등의 엔진
오버히트를 일으킬 만한 문제가 발견되면 운
전을 삼가하시고 자사 직영 서비스센터 또는
서비스협력사의 점검을 받으십시오 .
• 냉각수는
부동액과 물을 적정비율로 혼합하
여 사용하십시오 . 부동액의 비율이 너무 높거
나 낮을 경우는 냉각 성능이 떨어져 오버히트
의 가능성이 있습니다 .
( 7장 ,
「냉각수
점검
」의
혼합비율 참조 )
• 엔진
오버히트가 자주 있으면 냉각 장치 전체
를 점검 정비 하십시오 .
주 의
• 냉각수
부족으로 엔진이 과열되었을 때 급
하게 차가운 냉각수를 넣으면 엔진에 균열
이 생길 수 있으므로 천천히 조금씩 보충하
십시오 .
•
차를 세운 뒤 엔진시동을 즉시 끄지 마십시
오 . 수온이 급상승하여 엔진이 고착될 수 있
습니다 .
• 냉각팬이
회전하지 않으면 시동을 끄십시오 .
• 후드를
열 때 뜨거운 수증기나 물이 뿜어
져 나오거나 후드가 뜨거울 수 있으므로
주의하십시오 .
엔진 작동중 손이나 옷이 냉각
팬이나 구동벨트에 닿지 않도
록 주의하십시오 .
엔진과 라디에이터가 뜨거울
때는 라디에이터 캡을 분리하
지 마십시오 . 엔진과 라디에이
터가 과열되었을 때 라디에이터 캡을 열
면 냉각수가 분출되어 상해를 입을 수 있
습니다 .
경 고

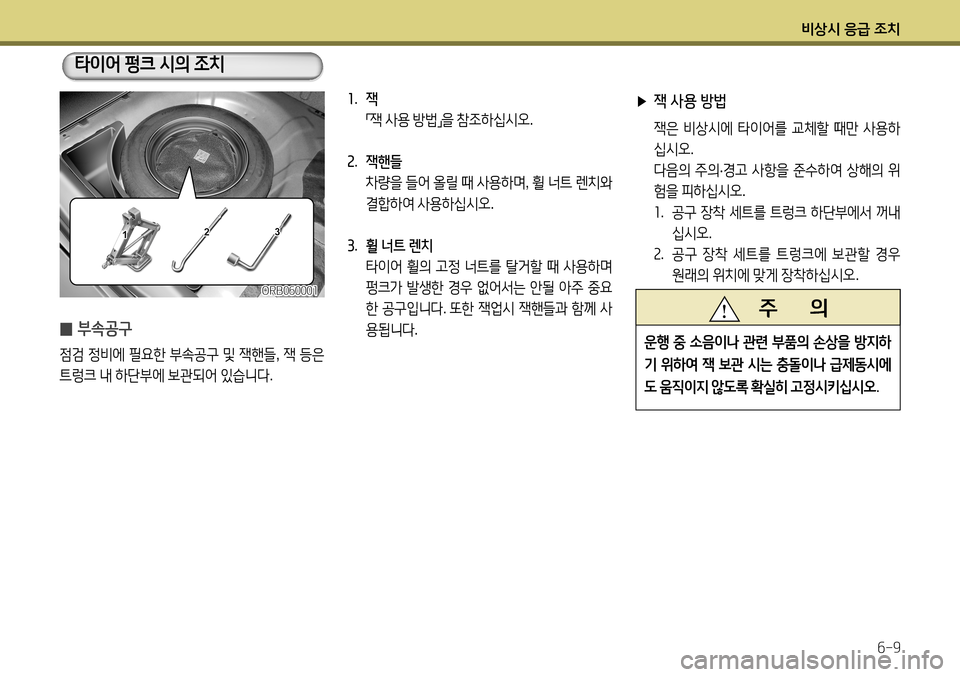

Page 246 of 348

비상시 응급 조치6-9
1. 잭
「잭
사용 방법
」을
참조하십시오 .
2 . 잭핸들
차량을 들어 올릴 때 사용하며 , 휠 너트 렌치와
결합하여 사용하십시오 .
3 . 휠 너트 렌치
타이어 휠의 고정 너트를 탈거할 때 사용하며
펑크가 발생한 경우 없어서는 안될 아주 중요
한 공구입니다 . 또한 잭업시 잭핸들과 함께 사
용됩니다 .
̰ 부속공구
점검
정비에 필요한 부속공구 및 잭핸들 , 잭 등은
트렁크 내 하단부에 보관되어 있습니다 .
ORB060001
▶ 잭 사용 방법
잭은 비상시에 타이어를 교체할 때만 사용하
십시오 .
다음의 주의 ·경고 사항을 준수하여 상해의 위
험을 피하십시오 .
1 . 공구 장착 세트를 트렁크 하단부에서 꺼내
십시오 .
2 . 공구 장착 세트를 트렁크에 보관할 경우
원래의 위치에 맞게 장착하십시오 .
주 의
운행
중 소음이나 관련 부품의 손상을 방지하
기 위하여 잭 보관 시는 충돌이나 급제동시에
도 움직이지 않도록 확실히 고정시키십시오 .
타이어 펑크 시의 조치
Page 247 of 348

비상시 응급 조치 6-10
̰ 타이어 교체 방법
1
. 주행 중 타이어가 펑크났을 때 비상경고등을
켜고 가속 페달에서 발을 떼어 서서히 감속시
킨 후 가볍게 브레이크 페달을 밟아 차를 도로
옆 차량소통이 적고 도로가 평탄한 곳에 주차
하십시오 .
2 . 주차 브레이크를 거십시오 .
3 . 변속레버를
「 P
」(
주차 )로 하십시오 .
OMC045008
주 의
고정장치가
타이어 중앙부 안쪽에 제대로 고
정되었는지 확인하십시오 . 고정장치가 제대로
장착되지 않으면 주행 중 타이어가 움직여 소
음이 발생할 수 있습니다 .
• 도로
한가운데서 잭을 사용하지 마십
시오 .
• 잭은
견고하고 평탄한 곳에서 사용하
십시오 . 견고하고 평탄한 곳을 찾을 수
없으면 차량견인을 요청하십시오 .
• 잭의
최대 하중을 초과하지 마십시오 .
• 반드시
지정된 잭 포인트에 사용하십
시오 .
• 잭을
사용하는 동안 엔진 시동을 걸지
마십시오 .
• 동일한
차종에 장착된 잭만 사용하십
시오 .
• 잭이
사용되는 동안 차 밑으로 들어가
지 마십시오 .
차량이 잭에서 떨어지면 심하게 다치
거나 사망할 수 있습니다 .
경 고
ORBC060002
̰ 예비 타이어 분리·장착
트렁크
내 하단부에 예비 타이어가 있습니다 .
잠금 볼트를 풀어서 예비 타이어를 분리하십시
오 . 장착은 분리 방법의 역순으로 하면 됩니다 .
풀림잠금

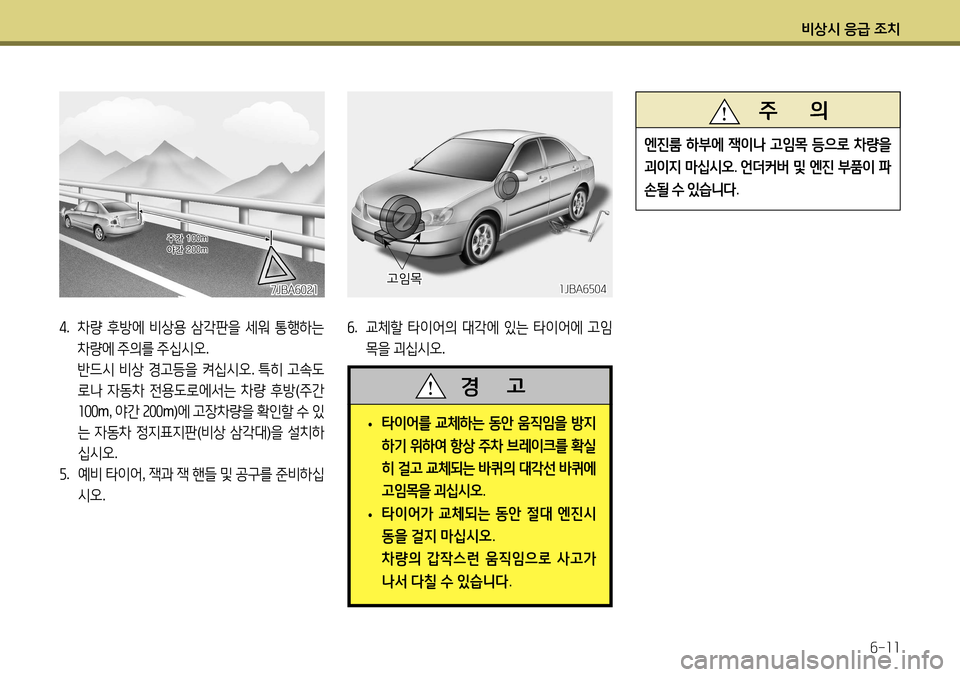

Page 248 of 348

비상시 응급 조치6-11
4. 차량 후방에 비상용 삼각판을 세워 통행하는
차량에 주의를 주십시오 .
반드시 비상 경고등을 켜십시오 . 특히 고속도
로나 자동차 전용도로에서는 차량 후방 (주간
100 m, 야간 200 m)에 고장차량을 확인할 수 있
는 자동차 정지표지판 (비상 삼각대 )을 설치하
십시오 .
5 . 예비 타이어 , 잭과 잭 핸들 및 공구를 준비하십
시오 .
7JBA6021
6. 교체할 타이어의 대각에 있는 타이어에 고임
목을 괴십시오 .
•
타이어를 교체하는 동안 움직임을 방지
하기 위하여 항상 주차 브레이크를 확실
히 걸고 교체되는 바퀴의 대각선 바퀴에
고임목을 괴십시오 .
• 타이어가
교체되는 동안 절대 엔진시
동을 걸지 마십시오 .
차량의 갑작스런 움직임으로 사고가
나서 다칠 수 있습니다 .
경 고
1JBA6504고임목
주 의
엔진룸
하부에 잭이나 고임목 등으로 차량을
괴이지 마십시오 . 언더커버 및 엔진 부품이 파
손될 수 있습니다 .

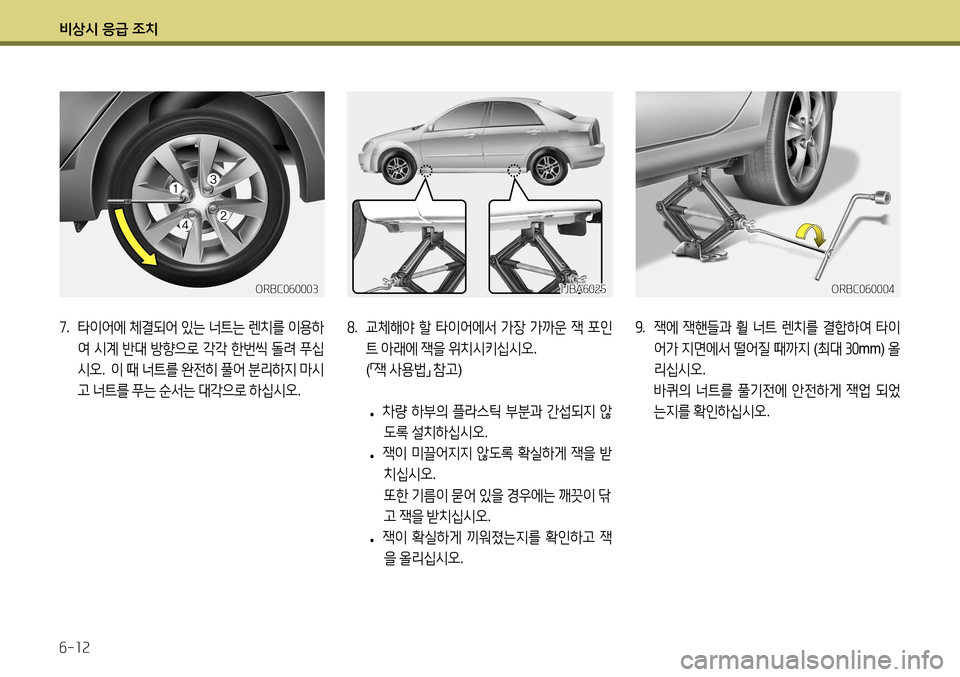

Page 249 of 348

비상시 응급 조치 6-12
9. 잭에 잭핸들과 휠 너트 렌치를 결합하여 타이
어가 지면에서 떨어질 때까지 (최대 30 mm) 올
리십시오 .
바퀴의 너트를 풀기전에 안전하게 잭업 되었
는지를 확인하십시오 .
ORBC060004
7. 타이어에 체결되어 있는 너트는 렌치를 이용하
여 시계 반대 방향으로 각각 한번씩 돌려 푸십
시오 . 이 때 너트를 완전히 풀어 분리하지 마시
고 너트를 푸는 순서는 대각으로 하십시오 . 8
. 교체해야 할 타이어에서 가장 가까운 잭 포인
트 아래에 잭을 위치시키십시오 .
( 「잭
사용법
」
참고 )
•
차량 하부의 플라스틱 부분과 간섭되지 않
도록 설치하십시오 .
•
잭이 미끌어지지 않도록 확실하게 잭을 받
치십시오 .
또한 기름이 묻어 있을 경우에는 깨끗이 닦
고 잭을 받치십시오 .
•
잭이 확실하게 끼워졌는지를 확인하고 잭
을 올리십시오 .
ORBC0600031JBA6025
Page 250 of 348

비상시 응급 조치6-13
10. 휠 너트를 풀고 펑크난 타이어를 떼어 내십시
오 .
11 . 예비 타이어를 위치시키고 손으로 너트를 끼
운 후 약간씩 조이십시오 .
12 . 잭핸들을 시계 반대 방향으로 돌려 타이어를
지면으로 내리십시오 .
장시간 잭업을 할 때는 안전을 위해 각목
등으로 보강하여 차량을 지탱하십시오 .
차량이 잭에서 떨어지면 심하게 다칠 수
있습니다 .
경 고
13. 휠 너트를 그림의 순서로 2 ~ 3회에 걸쳐 규정
토크로 조이십시오 .
※
체결토크 : 9~ 11 kg·m
14 . 잭과 잭핸들 및 각종 공구를 정해진 위치에
다시 보관하십시오 .
주 의
휠
너트를 조일 때 발로 밟아서 조이지 마십시
오 . 볼트 , 너트가 파손될 수 있습니다 .
ORBC060005
• 한번에
규정 토크로 조여 주지 말고 여러 번
으로 나눠서 조이십시오 .
타이어를 고정시켜 주는 너트의 조임상태는
매우 중요합니다 . 조임상태에 대해 자신이 없
으면 가까운 자사 직영 서비스센터 또는 서비
스협력사에서 점검을 받으십시오 .
• 예비
타이어를 장착한 후에는 가능한 빨리 공
기압을 점검하시고 필요하면 규정 압력으로
조정하십시오 .
( 8장 ,
「타이어
및 휠
」의
공기압 제원 참조 )
주 의
타이어를
장착할 때 부착 부위가 더러우면 너
트가 이완되는 원인이 되므로 타이어가 닿는
모든면을 청소하고 나서 장착하십시오 .
또한 휠 너트의 나사부가 마모되어 있으면 디
스크 휠에 변형이나 균열이 일어나므로 교체
하십시오 .
