Hyundai Accent 2014 Manuel du propriétaire (in French)

Entretien
70 7
Pneu à profil bas (le cas échéant)
Les pneus à profil bas, dont le
rapport d'aspect est inférieur à 50,
permettent d'adopter un style sportif.
Ces pneus sont optimisés pour la
tenue de route et le freinage et
peuvent donc réduire le confort de
conduite et générer davantage de
bruits que les pneus classiques.ATTENTION
Le flanc des pneus à profil bas
étant plus court que la normale,
ces pneus et les roues équipées
de ce type de pneus sont plus
fragiles. Nous vous conseillons
donc de suivre les conseils ci-
dessous.
- Sur les routes accidentées et
les chemins, adoptez une
conduite prudente pour ne pas
endommager les pneus ou les
roues. Ensuite, vérifiez l'état
des roues et des pneus.
- Lorsque vous roulez sur un
nid de poule, ralentisseur, une
plaque d'égout ou un bord de
trottoir, conduisez lentement
pour ne pas endommager les
pneus ou les roues.
- Si le pneu est touché,
examinez-le ou contactez un
concessionnaire HYUNDAI
agréé.
- Pour éviter tout dommage,
vérifiez l'état et la pression des
pneus tous les 3 000 km.
AVERTISSEMENT
-
Température des
pneumatiques
La catégorie de température a
été établie pour un pneu
correctement gonflé et pas
surgonflé. Une vitesse
excessive, un sous-gonflage ou
une charge excessive, pris
individuellement ou cumulés,
peuvent occasionner un
échauffement et une crevaison
soudaine du pneu. Vous risquez
de perdre le contrôle de votre
véhicule ce qui peut causer des
blessures graves ou fatales.

771
Entretien
ATTENTION
• Il n'est pas évident de repérer
les défauts des pneus. Au
moindre doute concernant
l'état des pneus, même si
vous ne voyez aucun
dommage apparent, faites
contrôler le pneu ou
remplacez-le pour éviter toute
fuite d'air.
• Tout dommage au pneu
consécutif au passage sur
une route accidentée, un
chemin, un nid de poule, une
plaque d'égout ou un bord de
trottoir n'est pas couvert par
la garantie.
• Les informations relatives au
pneu sont inscrites sur le
flanc de celui-ci.

Entretien
72 7

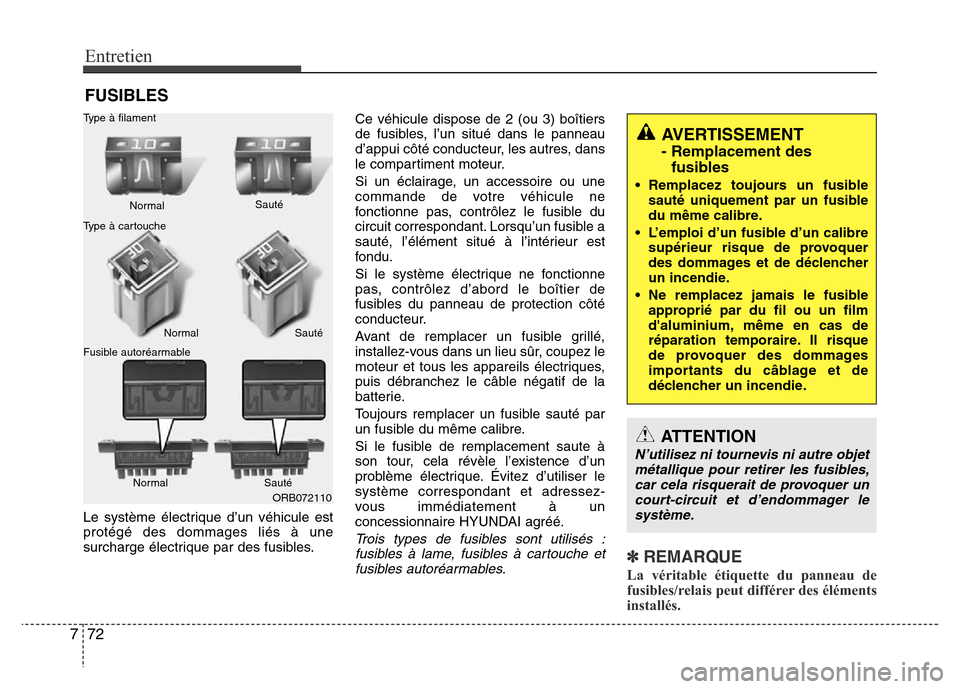

FUSIBLES
Le système électrique d’un véhicule est
protégé des dommages liés à une
surcharge électrique par des fusibles.Ce véhicule dispose de 2 (ou 3) boîtiers
de fusibles, l’un situé dans le panneau
d’appui côté conducteur, les autres, dans
le compartiment moteur.
Si un éclairage, un accessoire ou une
commande de votre véhicule ne
fonctionne pas, contrôlez le fusible du
circuit correspondant. Lorsqu’un fusible a
sauté, l’élément situé à l’intérieur est
fondu.
Si le système électrique ne fonctionne
pas, contrôlez d’abord le boîtier de
fusibles du panneau de protection côté
conducteur.
Avant de remplacer un fusible grillé,
installez-vous dans un lieu sûr, coupez le
moteur et tous les appareils électriques,
puis débranchez le câble négatif de la
batterie.
Toujours remplacer un fusible sauté par
un fusible du même calibre.
Si le fusible de remplacement saute à
son tour, cela révèle l’existence d’un
problème électrique. Évitez d’utiliser le
système correspondant et adressez-
vous immédiatement à un
concessionnaire HYUNDAI agréé.
Trois types de fusibles sont utilisés :
fusibles à lame, fusibles à cartouche et
fusibles autoréarmables.
✽REMARQUE
La véritable étiquette du panneau de
fusibles/relais peut différer des éléments
installés.
AVERTISSEMENT
- Remplacement des
fusibles
• Remplacez toujours un fusible
sauté uniquement par un fusible
du même calibre.
• L’emploi d’un fusible d’un calibre
supérieur risque de provoquer
des dommages et de déclencher
un incendie.
• Ne remplacez jamais le fusible
approprié par du fil ou un film
d'aluminium, même en cas de
réparation temporaire. Il risque
de provoquer des dommages
importants du câblage et de
déclencher un incendie.
ATTENTION
N’utilisez ni tournevis ni autre objet
métallique pour retirer les fusibles,
car cela risquerait de provoquer un
court-circuit et d’endommager le
système.
ORB072110 Normal Normal Type à filament
Type à cartouche
Fusible autoréarmableSauté
Sauté
Normal Sauté

773
Entretien

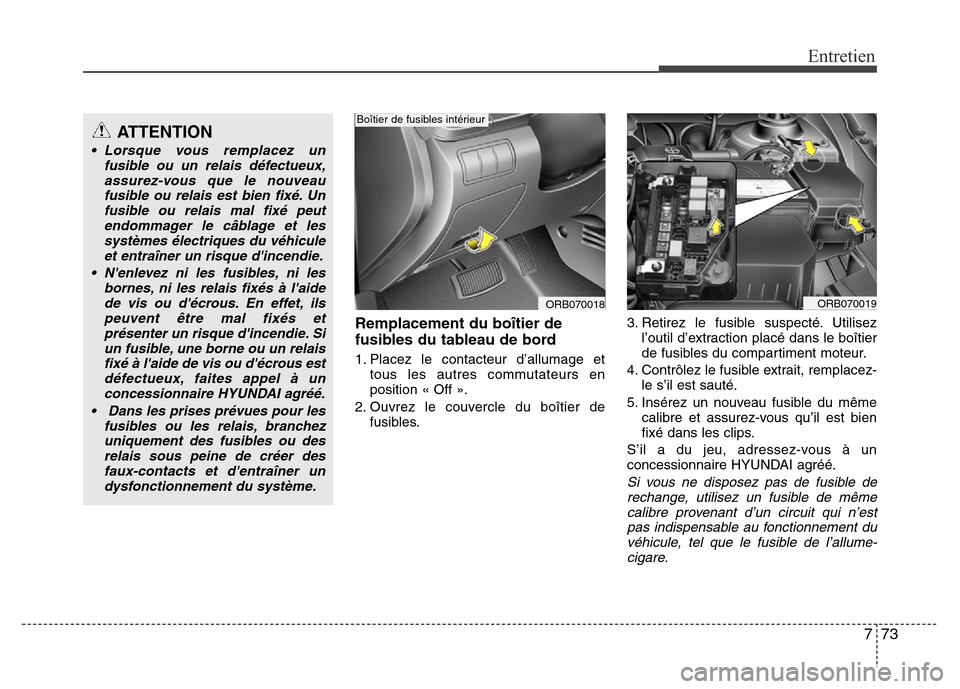

Remplacement du boîtier de
fusibles du tableau de bord
1. Placez le contacteur d’allumage et
tous les autres commutateurs en
position « Off ».
2. Ouvrez le couvercle du boîtier de
fusibles.3. Retirez le fusible suspecté. Utilisez
l’outil d’extraction placé dans le boîtier
de fusibles du compartiment moteur.
4. Contrôlez le fusible extrait, remplacez-
le s’il est sauté.
5. Insérez un nouveau fusible du même
calibre et assurez-vous qu’il est bien
fixé dans les clips.
S’il a du jeu, adressez-vous à un
concessionnaire HYUNDAI agréé.
Si vous ne disposez pas de fusible de
rechange, utilisez un fusible de même
calibre provenant d’un circuit qui n’est
pas indispensable au fonctionnement du
véhicule, tel que le fusible de l’allume-
cigare.
ORB070018
Boîtier de fusibles intérieur
ORB070019
ATTENTION
• Lorsque vous remplacez un
fusible ou un relais défectueux,
assurez-vous que le nouveau
fusible ou relais est bien fixé. Un
fusible ou relais mal fixé peut
endommager le câblage et les
systèmes électriques du véhicule
et entraîner un risque d'incendie.
• N'enlevez ni les fusibles, ni les
bornes, ni les relais fixés à l'aide
de vis ou d'écrous. En effet, ils
peuvent être mal fixés et
présenter un risque d'incendie. Si
un fusible, une borne ou un relais
fixé à l'aide de vis ou d'écrous est
défectueux, faites appel à un
concessionnaire HYUNDAI agréé.
• Dans les prises prévues pour les
fusibles ou les relais, branchez
uniquement des fusibles ou des
relais sous peine de créer des
faux-contacts et d'entraîner un
dysfonctionnement du système.

Entretien
74 7
Si les phares ou d’autres composants
électriques ne fonctionnent pas et que
les fusibles sont en bon état, contrôlez le
boîtier de fusibles dans le compartiment
moteur. Si un fusible a sauté, il doit être
remplacé.

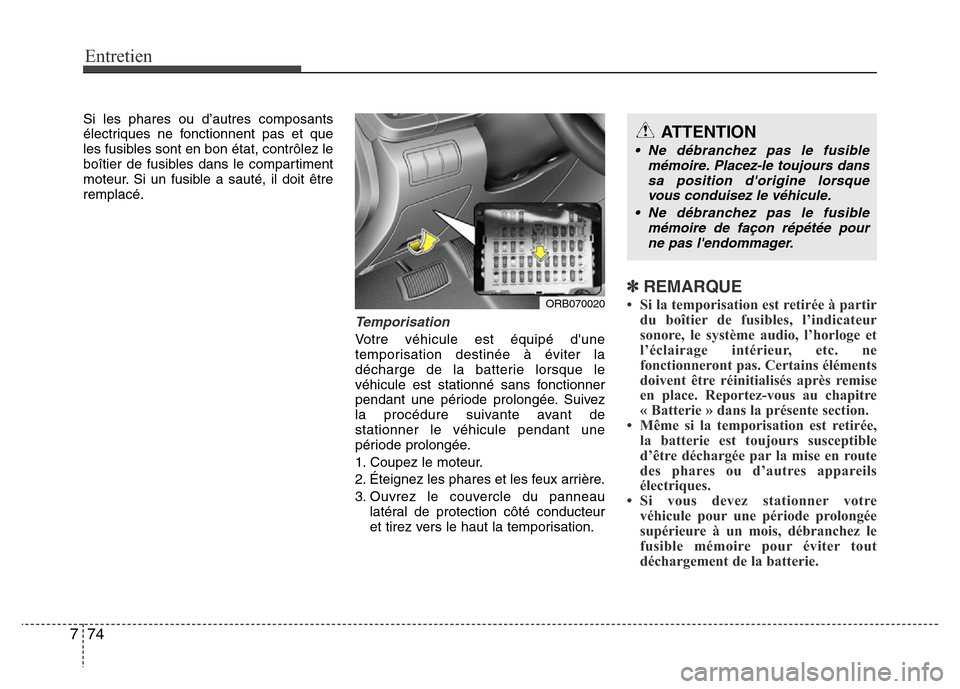

Temporisation
Votre véhicule est équipé d'une
temporisation destinée à éviter la
décharge de la batterie lorsque le
véhicule est stationné sans fonctionner
pendant une période prolongée. Suivez
la procédure suivante avant de
stationner le véhicule pendant une
période prolongée.
1. Coupez le moteur.
2. Éteignez les phares et les feux arrière.
3. Ouvrez le couvercle du panneau
latéral de protection côté conducteur
et tirez vers le haut la temporisation.
✽REMARQUE
• Si la temporisation est retirée à partir
du boîtier de fusibles, l’indicateur
sonore, le système audio, l’horloge et
l’éclairage intérieur, etc. ne
fonctionneront pas. Certains éléments
doivent être réinitialisés après remise
en place. Reportez-vous au chapitre
« Batterie » dans la présente section.
• Même si la temporisation est retirée,
la batterie est toujours susceptible
d’être déchargée par la mise en route
des phares ou d’autres appareils
électriques.
• Si vous devez stationner votre
véhicule pour une période prolongée
supérieure à un mois, débranchez le
fusible mémoire pour éviter tout
déchargement de la batterie.ORB070020
ATTENTION
• Ne débranchez pas le fusible
mémoire. Placez-le toujours dans
sa position d'origine lorsque
vous conduisez le véhicule.
• Ne débranchez pas le fusible
mémoire de façon répétée pour
ne pas l'endommager.

775
Entretien
Remplacement d’un fusible du
boîtier situé dans le
compartiment moteur
1. Placez le contacteur d’allumage et
tous les autres commutateurs en
position « Off ».
2. Pour retirer le couvercle du boîtier de
fusibles, appuyez sur le bouton et tirez.3. Contrôlez le fusible extrait, remplacez-
le s’il est sauté. Pour retirer ou insérer
le fusible, utilisez l'extracteur de fusible
situé dans le boîtier de fusibles du
compartiment moteur.
4. Insérez un nouveau fusible du même
calibre et assurez-vous qu’il est bien
fixé dans les clips.
S’il a du jeu, adressez-vous à un
concessionnaire HYUNDAI agréé.
Fusible autoréarmable
Si le fusible autoréarmable est
défectueux, enlevez le contact et
désactivez tous les commutateurs, puis
remplacez le fusible par un neuf de
même calibre.
ATTENTION
Après avoir contrôlé le boîtier de
fusibles du compartiment moteur,
fixez à nouveau solidement son
couvercle. Si vous ne le faites pas,
les infiltrations d’eau peuvent
provoquer des pannes électriques.
ATTENTION
Ne démontez pas ou ne montez pas
le fusible autoréarmable fixé par
des boulons ou des écrous. Le
fusible peut être mal fixé et
présenter un risque d'incendie. Si le
fusible autoréarmable est
défectueux, nous vous conseillons
de faire appel à un concessionnaire
HYUNDAI agréé.
ORB070022
ORB070021
ORB070062
■Diesel uniquement

Entretien
76 7
Description du boîtier de relais /
de fusibles
L’étiquette de fusible / de relais indiquant
le nom et la capacité du fusible / du relais
figure à l’intérieur des couvercles des
boîtiers de fusibles / de relais.
✽REMARQUE
Toutes les descriptions de boîtiers de
fusibles données dans ce manuel ne
s’appliquent pas à votre véhicule. Ces
informations sont exactes au moment de
l’impression. Si vous examinez le boîtier
de fusibles de votre véhicule, reportez-
vous à l’étiquette du boîtier de fusibles.
ORB074074L
ORB070023
Boîtier de fusibles intérieur

777
Entretien
ORB074075L
ORB070024
Boîtier de fusibles situé dans
le compartiment moteur

Entretien
78 7

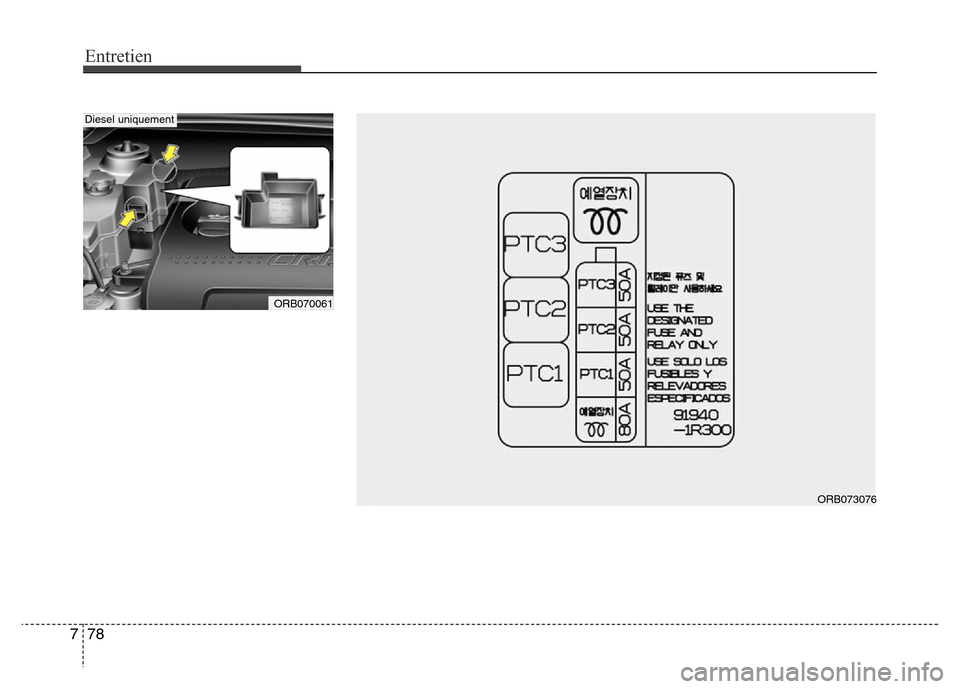

ORB073076
ORB070061
Diesel uniquement

779
Entretien
Boîtier de fusibles intérieur (Panneau de fusibles intérieur du conducteur)
Nom du fusibleSymboleAmpérage
du fusibleComposant protégé
POWER OUTLET15APrise électrique
C/LIGHTER15AAllume-cigare
ACC10AAudio, BCM, module de commande de la Smart Key,
Module de commande de verrouillage ATM
A/BAG IND10AEnsemble d'instruments (Air Bag IND.)
A/BAG10AModule de commande SRS
T/SIG10ACommutateur Danger
MDPS10AModule de commande de I'EPS
WIPER RR15ACommutateur multifonction, moteur de l'essuie-glace arrière
3SPARE3SPARE15A-
FOG LAMP RR10ARelais des feux antibrouillard arrières
FOG LAMP FRT10ARelais des feux antibrouillard avant
DRL10AVoyants de fonctionnement des feux de jour dédiés
STOP LAMPSTOP
LAMP15ACommutateur des feux de freinage, capteur de batterie, relais des feux de freinage,
module de commande de la Smart Key, connecteur de liaison de données,
commutateur de levier de vitesses ATM, valve solénoïde de verrouillage à l'aide de la clé
CLUSTER10AEnsemble d'instruments, BCM
