Entretien
80 7

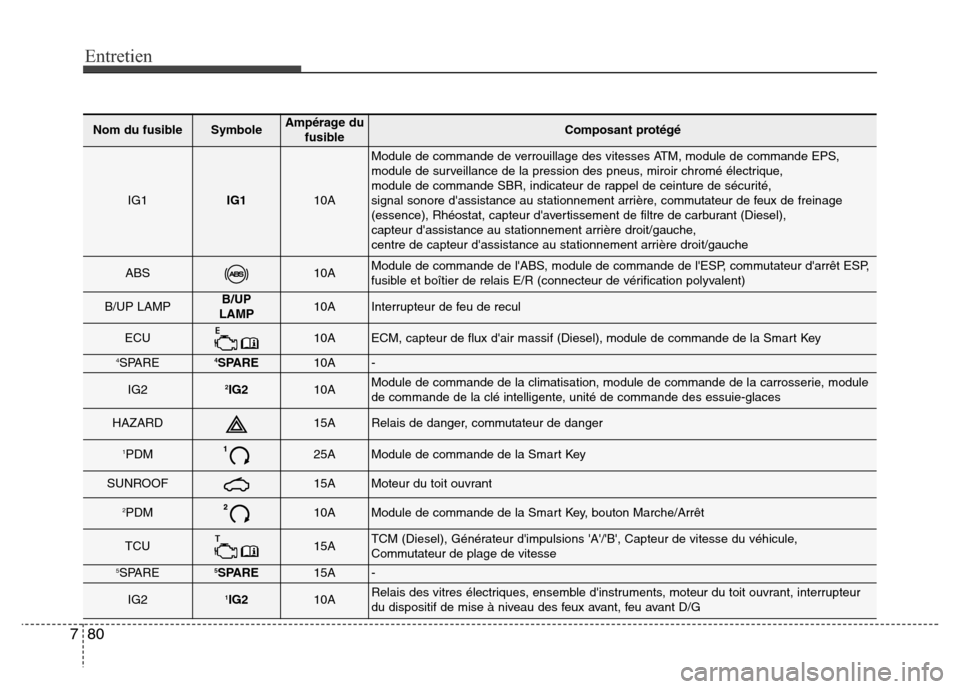

Nom du fusibleSymboleAmpérage du
fusibleComposant protégé
IG1IG110A
Module de commande de verrouillage des vitesses ATM, module de commande EPS,
module de surveillance de la pression des pneus, miroir chromé électrique,
module de commande SBR, indicateur de rappel de ceinture de sécurité,
signal sonore d'assistance au stationnement arrière, commutateur de feux de freinage
(essence), Rhéostat, capteur d'avertissement de filtre de carburant (Diesel),
capteur d'assistance au stationnement arrière droit/gauche,
centre de capteur d'assistance au stationnement arrière droit/gauche
ABS10AModule de commande de l'ABS, module de commande de l'ESP, commutateur d'arrêt ESP,
fusible et boîtier de relais E/R (connecteur de vérification polyvalent)
B/UP LAMPB/UP
LAMP10AInterrupteur de feu de recul
ECU10AECM, capteur de flux d'air massif (Diesel), module de commande de la Smart Key
4SPARE4SPARE10A-
IG22IG210AModule de commande de la climatisation, module de commande de la carrosserie, module
de commande de la clé intelligente, unité de commande des essuie-glaces
HAZARD15ARelais de danger, commutateur de danger
1PDM25AModule de commande de la Smart Key
SUNROOF15AMoteur du toit ouvrant
2PDM10AModule de commande de la Smart Key, bouton Marche/Arrêt
TCU15ATCM (Diesel), Générateur d'impulsions 'A'/'B', Capteur de vitesse du véhicule,
Commutateur de plage de vitesse
5SPARE5SPARE15A-
IG21IG210ARelais des vitres électriques, ensemble d'instruments, moteur du toit ouvrant, interrupteur
du dispositif de mise à niveau des feux avant, feu avant D/G

781
Entretien

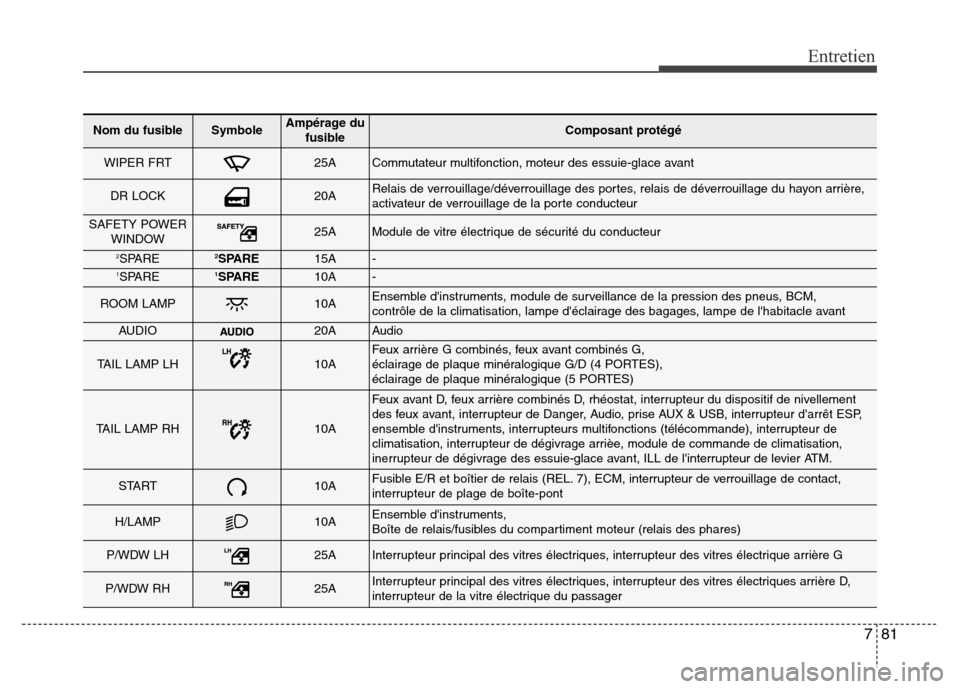

Nom du fusibleSymboleAmpérage du
fusibleComposant protégé
WIPER FRT25ACommutateur multifonction, moteur des essuie-glace avant
DR LOCK20ARelais de verrouillage/déverrouillage des portes, relais de déverrouillage du hayon arrière,
activateur de verrouillage de la porte conducteur
SAFETY POWER
WINDOW25AModule de vitre électrique de sécurité du conducteur
2SPARE2SPARE15A-1SPARE1SPARE10A-
ROOM LAMP10AEnsemble d'instruments, module de surveillance de la pression des pneus, BCM,
contrôle de la climatisation, lampe d'éclairage des bagages, lampe de l'habitacle avant
AUDIO20AAudio
TAIL LAMP LH10AFeux arrière G combinés, feux avant combinés G,
éclairage de plaque minéralogique G/D (4 PORTES),
éclairage de plaque minéralogique (5 PORTES)
TAIL LAMP RH10A
Feux avant D, feux arrière combinés D, rhéostat, interrupteur du dispositif de nivellement
des feux avant, interrupteur de Danger, Audio, prise AUX & USB, interrupteur d'arrêt ESP,
ensemble d'instruments, interrupteurs multifonctions (télécommande), interrupteur de
climatisation, interrupteur de dégivrage arrièe, module de commande de climatisation,
inerrupteur de dégivrage des essuie-glace avant, ILL de l'interrupteur de levier ATM.
START10AFusible E/R et boîtier de relais (REL. 7), ECM, interrupteur de verrouillage de contact,
interrupteur de plage de boîte-pont
H/LAMP10AEnsemble d'instruments,
Boîte de relais/fusibles du compartiment moteur (relais des phares)
P/WDW LH25AInterrupteur principal des vitres électriques, interrupteur des vitres électrique arrière G
P/WDW RH25AInterrupteur principal des vitres électriques, interrupteur des vitres électriques arrière D,
interrupteur de la vitre électrique du passager

Entretien
82 7

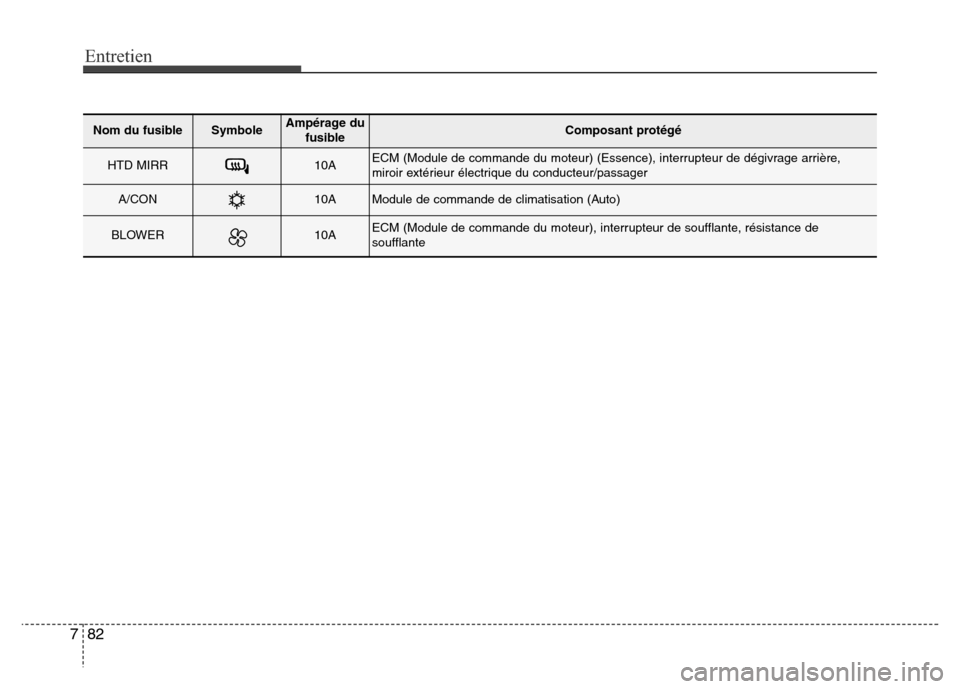

Nom du fusibleSymboleAmpérage du
fusibleComposant protégé
HTD MIRR10AECM (Module de commande du moteur) (Essence), interrupteur de dégivrage arrière,
miroir extérieur électrique du conducteur/passager
A/CON10AModule de commande de climatisation (Auto)
BLOWER10AECM (Module de commande du moteur), interrupteur de soufflante, résistance de
soufflante

783
Entretien

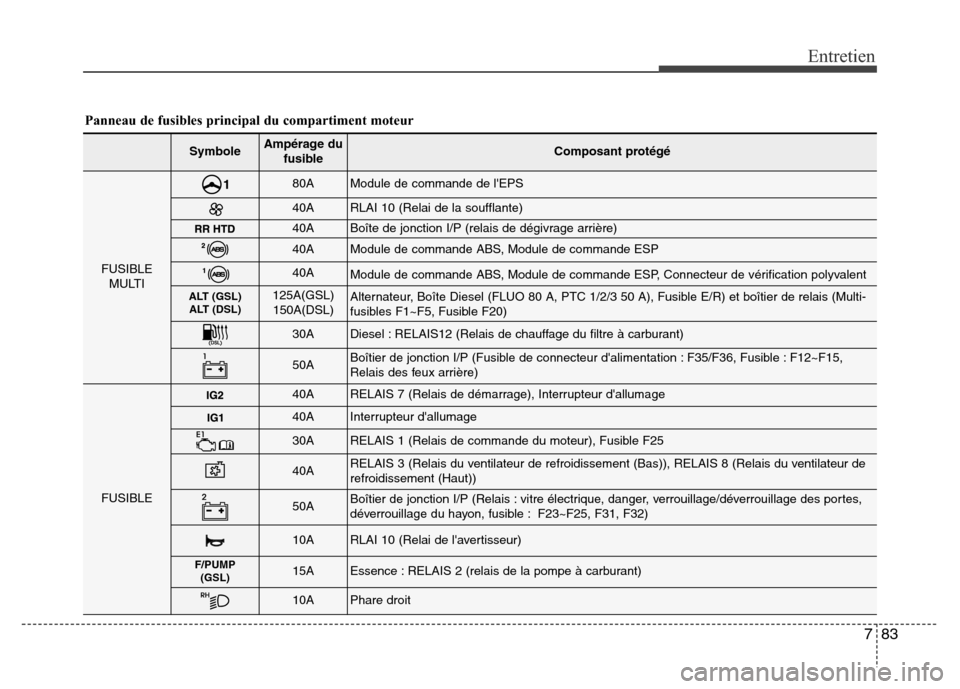

Panneau de fusibles principal du compartiment moteur
SymboleAmpérage du
fusibleComposant protégé
FUSIBLE
MULTI
80AModule de commande de l'EPS
40ARLAI 10 (Relai de la soufflante)
40ABoîte de jonction I/P (relais de dégivrage arrière)
40AModule de commande ABS, Module de commande ESP
40AModule de commande ABS, Module de commande ESP, Connecteur de vérification polyvalent
ALT (GSL)
ALT (DSL)125A(GSL)
150A(DSL)Alternateur, Boîte Diesel (FLUO 80 A, PTC 1/2/3 50 A), Fusible E/R) et boîtier de relais (Multi-
fusibles F1~F5, Fusible F20)
30ADiesel : RELAIS12 (Relais de chauffage du filtre à carburant)
50ABoîtier de jonction I/P (Fusible de connecteur d'alimentation : F35/F36, Fusible : F12~F15,
Relais des feux arrière)
FUSIBLE
40ARELAIS 7 (Relais de démarrage), Interrupteur d'allumage
40AInterrupteur d'allumage
30ARELAIS 1 (Relais de commande du moteur), Fusible F25
40ARELAIS 3 (Relais du ventilateur de refroidissement (Bas)), RELAIS 8 (Relais du ventilateur de
refroidissement (Haut))
50ABoîtier de jonction I/P (Relais : vitre électrique, danger, verrouillage/déverrouillage des portes,
déverrouillage du hayon, fusible : F23~F25, F31, F32)
10ARLAI 10 (Relai de l'avertisseur)
F/PUMP
(GSL)15AEssence : RELAIS 2 (relais de la pompe à carburant)
10APhare droit

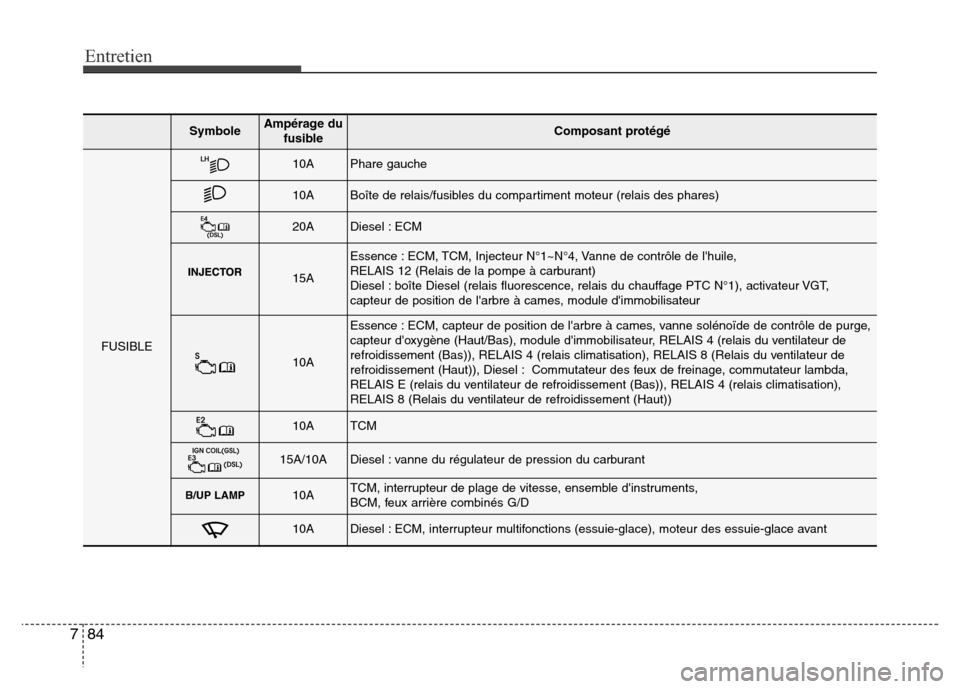

Entretien
84 7
SymboleAmpérage du
fusibleComposant protégé
FUSIBLE
10APhare gauche
10ABoîte de relais/fusibles du compartiment moteur (relais des phares)
20ADiesel : ECM
15A
Essence : ECM, TCM, Injecteur N°1~N°4, Vanne de contrôle de l'huile,
RELAIS 12 (Relais de la pompe à carburant)
Diesel : boîte Diesel (relais fluorescence, relais du chauffage PTC N°1), activateur VGT,
capteur de position de l'arbre à cames, module d'immobilisateur
10A
Essence : ECM, capteur de position de l'arbre à cames, vanne solénoïde de contrôle de purge,
capteur d'oxygène (Haut/Bas), module d'immobilisateur, RELAIS 4 (relais du ventilateur de
refroidissement (Bas)), RELAIS 4 (relais climatisation), RELAIS 8 (Relais du ventilateur de
refroidissement (Haut)), Diesel : Commutateur des feux de freinage, commutateur lambda,
RELAIS E (relais du ventilateur de refroidissement (Bas)), RELAIS 4 (relais climatisation),
RELAIS 8 (Relais du ventilateur de refroidissement (Haut))
10ATCM
15A/10ADiesel : vanne du régulateur de pression du carburant
B/UP LAMP10ATCM, interrupteur de plage de vitesse, ensemble d'instruments,
BCM, feux arrière combinés G/D
10ADiesel : ECM, interrupteur multifonctions (essuie-glace), moteur des essuie-glace avant

785
Entretien
Nom du fusibleAmpérage du
fusibleComposant protégé
GLOW80A Relais fluorescence
PTC150A Relais du chauffage PTC N°1
PTC250A Relais du chauffage PTC N°2
PTC 350A Relais du chauffage PTC N°2

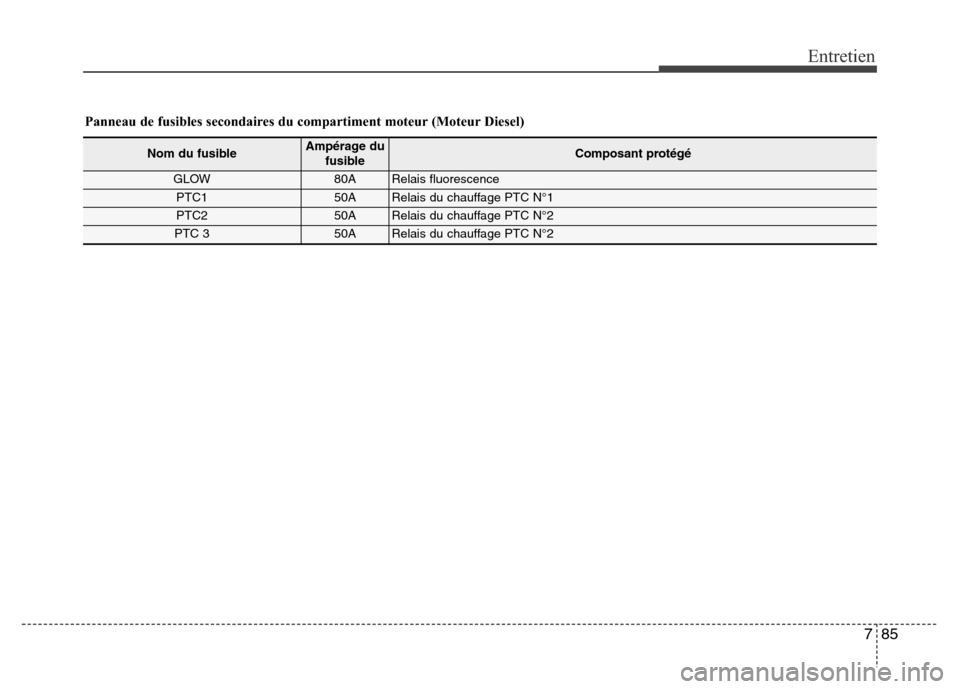

Panneau de fusibles secondaires du compartiment moteur (Moteur Diesel)

Entretien
86 7

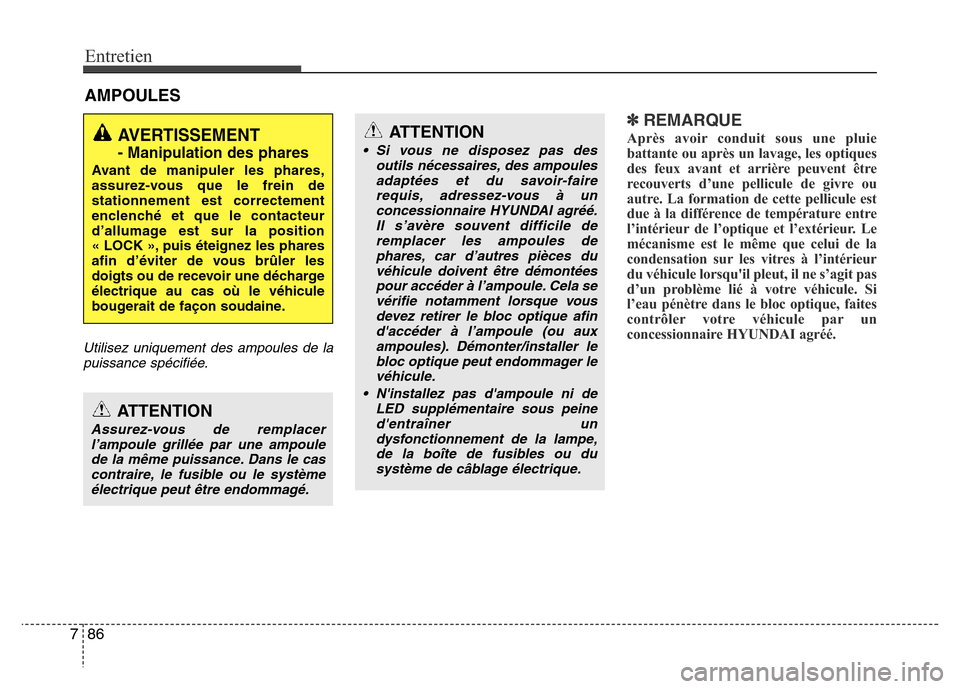

AMPOULES
Utilisez uniquement des ampoules de la
puissance spécifiée.
✽REMARQUE
Après avoir conduit sous une pluie
battante ou après un lavage, les optiques
des feux avant et arrière peuvent être
recouverts d’une pellicule de givre ou
autre. La formation de cette pellicule est
due à la différence de température entre
l’intérieur de l’optique et l’extérieur. Le
mécanisme est le même que celui de la
condensation sur les vitres à l’intérieur
du véhicule lorsqu'il pleut, il ne s’agit pas
d’un problème lié à votre véhicule. Si
l’eau pénètre dans le bloc optique, faites
contrôler votre véhicule par un
concessionnaire HYUNDAI agréé.AVERTISSEMENT
- Manipulation des phares
Avant de manipuler les phares,
assurez-vous que le frein de
stationnement est correctement
enclenché et que le contacteur
d’allumage est sur la position
« LOCK », puis éteignez les phares
afin d’éviter de vous brûler les
doigts ou de recevoir une décharge
électrique au cas où le véhicule
bougerait de façon soudaine.
ATTENTION
• Si vous ne disposez pas des
outils nécessaires, des ampoules
adaptées et du savoir-faire
requis, adressez-vous à un
concessionnaire HYUNDAI agréé.
Il s’avère souvent difficile de
remplacer les ampoules de
phares, car d’autres pièces du
véhicule doivent être démontées
pour accéder à l’ampoule. Cela se
vérifie notamment lorsque vous
devez retirer le bloc optique afin
d'accéder à l’ampoule (ou aux
ampoules). Démonter/installer le
bloc optique peut endommager le
véhicule.
• N'installez pas d'ampoule ni de
LED supplémentaire sous peine
d'entraîner un
dysfonctionnement de la lampe,
de la boîte de fusibles ou du
système de câblage électrique.
ATTENTION
Assurez-vous de remplacer
l’ampoule grillée par une ampoule
de la même puissance. Dans le cas
contraire, le fusible ou le système
électrique peut être endommagé.

787
Entretien

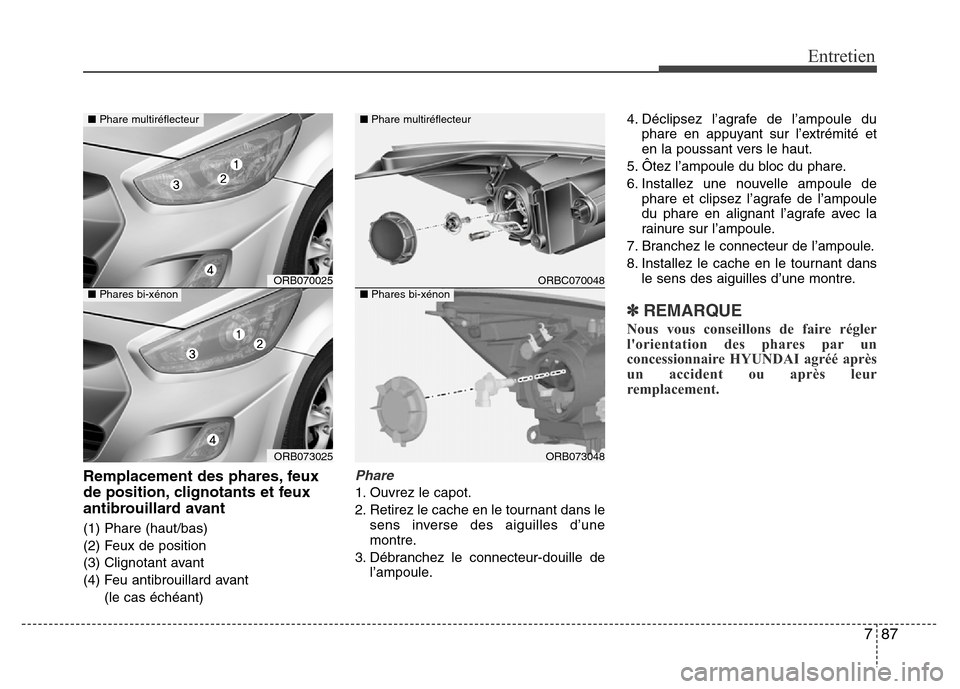

Remplacement des phares, feux
de position, clignotants et feux
antibrouillard avant
(1) Phare (haut/bas)
(2) Feux de position
(3) Clignotant avant
(4) Feu antibrouillard avant
(le cas échéant)
Phare
1. Ouvrez le capot.
2. Retirez le cache en le tournant dans le
sens inverse des aiguilles d’une
montre.
3. Débranchez le connecteur-douille de
l’ampoule.4. Déclipsez l’agrafe de l’ampoule du
phare en appuyant sur l’extrémité et
en la poussant vers le haut.
5. Ôtez l’ampoule du bloc du phare.
6. Installez une nouvelle ampoule de
phare et clipsez l’agrafe de l’ampoule
du phare en alignant l’agrafe avec la
rainure sur l’ampoule.
7. Branchez le connecteur de l’ampoule.
8. Installez le cache en le tournant dans
le sens des aiguilles d’une montre.
✽REMARQUE
Nous vous conseillons de faire régler
l'orientation des phares par un
concessionnaire HYUNDAI agréé après
un accident ou après leur
remplacement.
ORB070025
ORB073025
■Phare multiréflecteur
■Phares bi-xénonORBC070048
ORB073048 ■Phare multiréflecteur
■Phares bi-xénon

Entretien
88 7

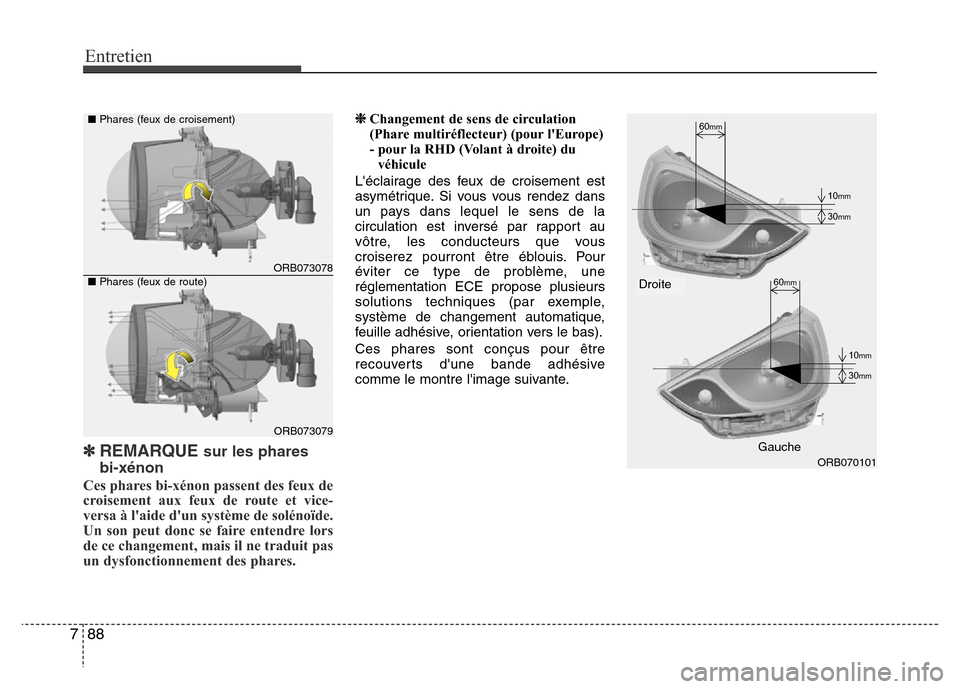

✽REMARQUE sur les phares
bi-xénon
Ces phares bi-xénon passent des feux de
croisement aux feux de route et vice-
versa à l'aide d'un système de solénoïde.
Un son peut donc se faire entendre lors
de ce changement, mais il ne traduit pas
un dysfonctionnement des phares.
❈Changement de sens de circulation
(Phare multir

789
Entretien
❋Changement de sens de circulation
(Phares bi-xénon)
La répartition lumineuse des feux de
croisement est asymétrique.
Si vous allez à l'étranger dans un pays
où le sens de la circulation est inversé, la
partie asymétrique risque d'éblouir les
conducteurs des véhicules arrivant en
sens inverse. La réglementation de la
CEE préconise plusieurs solutions
techniques pour éviter ce risque
d'éblouissement (par ex. : système de
changement automatique, application
d'une feuille adhésive, visée abaissée).
Les phares sont conçus pour ne pas
éblouir les conducteurs des véhicules
arrivant en sens inverse ; il n'est donc
pas nécessaire de changer les ampoules
de vos phares lorsque vous vous rendez
dans un pays où le sens de la circulation
est inversé.Feu de position
1. Ouvrez le capot.
2. Retirez le panneau de l'ampoule de
phare en le faisant tourner dans le
sens antihoraire.
3. Tirez la douille vers vous pour la
retirer.
4. Tirez l'ampoule vers vous pour la
retirer.
5. Insérez une nouvelle ampoule dans la
douille.
6. Installez la douille.
7. Installez le panneau de l'ampoule de
phare en le faisant tourner dans le
sens horaire.
AVERTISSEMENT
- Ampoules halogènes
• Les ampoules halogènes
contiennent du gaz sous pression ;
si elles sont brisées, des morceaux
de verre seront projetés.
(Suite)
OHD076046
ORB073072 ■Phare multiréflecteur
■Phares bi-xénon
