Hyundai Accent 2015 Manual del propietario (i25) (in Spanish)

621
Qué hacer en caso de emergencia

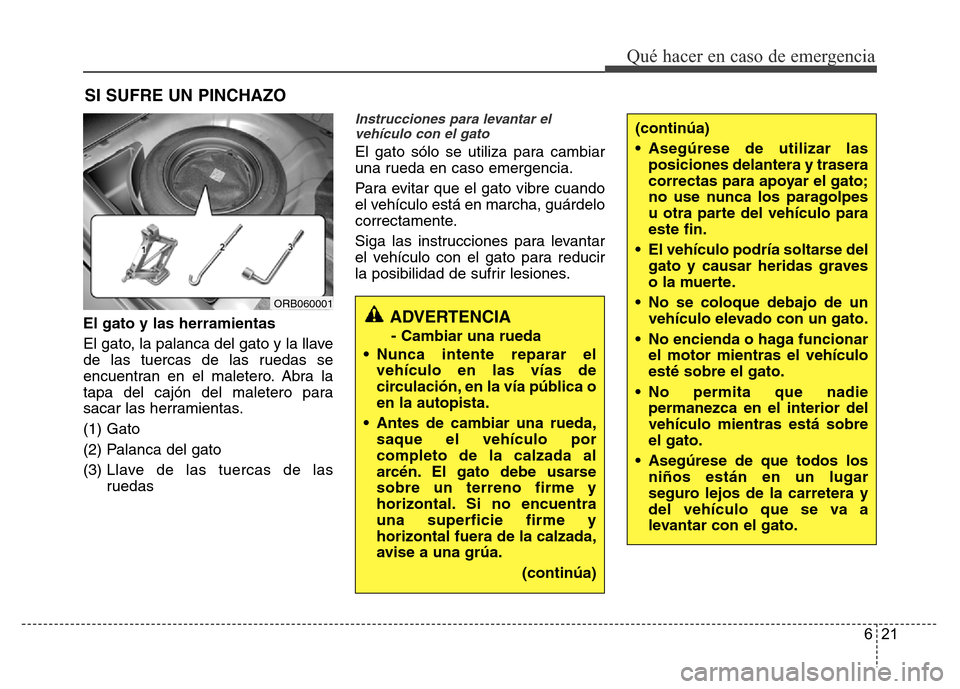

SI SUFRE UN PINCHAZO
El gato y las herramientas
El gato, la palanca del gato y la llave
de las tuercas de las ruedas se
encuentran en el maletero. Abra la
tapa del cajón del maletero para
sacar las herramientas.
(1) Gato
(2) Palanca del gato
(3) Llave de las tuercas de las
ruedas
Instrucciones para levantar el
vehículo con el gato
El gato sólo se utiliza para cambiar
una rueda en caso emergencia.
Para evitar que el gato vibre cuando
el vehículo está en marcha, guárdelo
correctamente.
Siga las instrucciones para levantar
el vehículo con el gato para reducir
la posibilidad de sufrir lesiones.
ADVERTENCIA
- Cambiar una rueda
• Nunca intente reparar el
vehículo en las vías de
circulación, en la vía pública o
en la autopista.
• Antes de cambiar una rueda,
saque el vehículo por
completo de la calzada al
arcén. El gato debe usarse
sobre un terreno firme y
horizontal. Si no encuentra
una superficie firme y
horizontal fuera de la calzada,
avise a una grúa.
(continúa)
(continúa)
• Asegúrese de utilizar las
posiciones delantera y trasera
correctas para apoyar el gato;
no use nunca los paragolpes
u otra parte del vehículo para
este fin.
• El vehículo podría soltarse del
gato y causar heridas graves
o la muerte.
• No se coloque debajo de un
vehículo elevado con un gato.
• No encienda o haga funcionar
el motor mientras el vehículo
esté sobre el gato.
• No permita que nadie
permanezca en el interior del
vehículo mientras está sobre
el gato.
• Asegúrese de que todos los
niños están en un lugar
seguro lejos de la carretera y
del vehículo que se va a
levantar con el gato.
ORB060001

Qué hacer en caso de emergencia
22 6

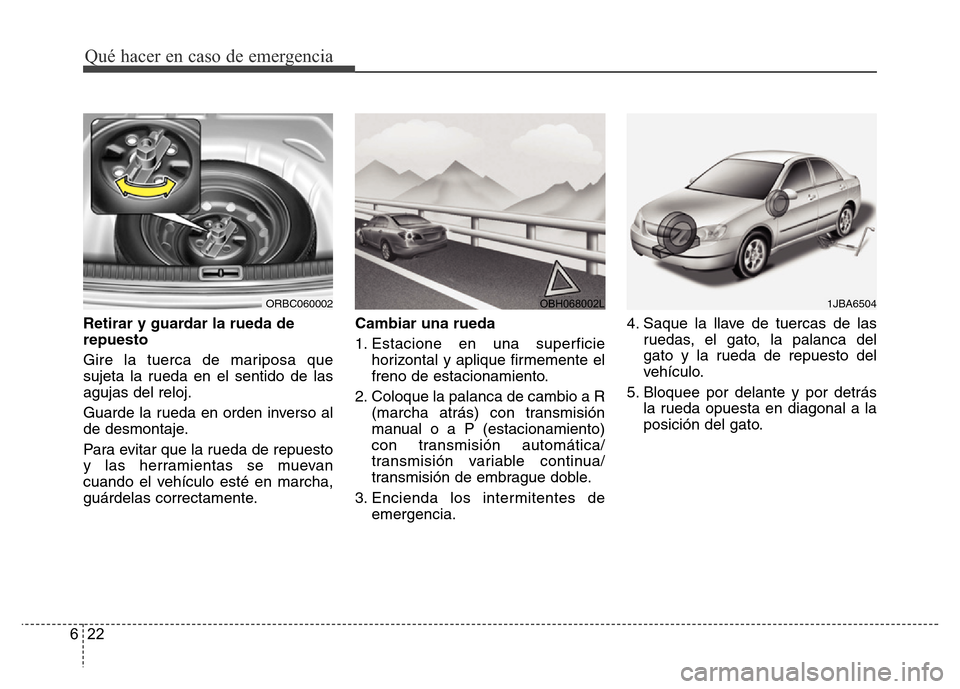

Retirar y guardar la rueda de
repuesto
Gire la tuerca de mariposa que
sujeta la rueda en el sentido de las
agujas del reloj.
Guarde la rueda en orden inverso al
de desmontaje.
Para evitar que la rueda de repuesto
y las herramientas se muevan
cuando el vehículo esté en marcha,
guárdelas correctamente.Cambiar una rueda
1. Estacione en una superficie
horizontal y aplique firmemente el
freno de estacionamiento.
2. Coloque la palanca de cambio a R
(marcha atrás) con transmisión
manual o a P (estacionamiento)
con transmisión automática/
transmisión variable continua/
transmisión de embrague doble.
3. Encienda los intermitentes de
emergencia.4. Saque la llave de tuercas de las
ruedas, el gato, la palanca del
gato y la rueda de repuesto del
vehículo.
5. Bloquee por delante y por detrás
la rueda opuesta en diagonal a la
posición del gato.
OBH068002L1JBA6504ORBC060002

623
Qué hacer en caso de emergencia

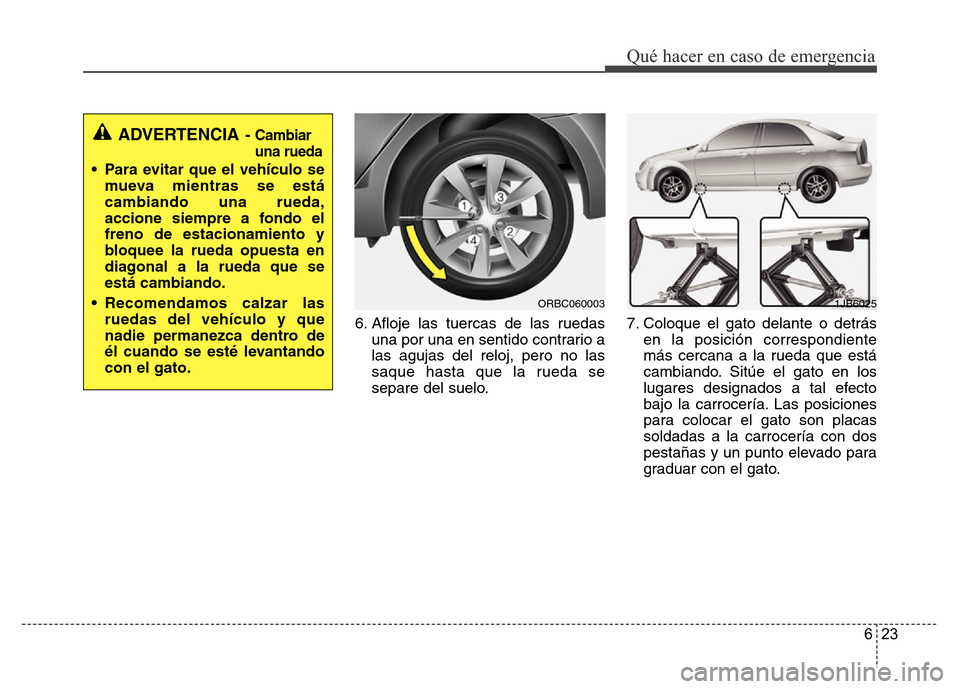

6. Afloje las tuercas de las ruedas
una por una en sentido contrario a
las agujas del reloj, pero no las
saque hasta que la rueda se
separe del suelo.7. Coloque el gato delante o detrás
en la posición correspondiente
más cercana a la rueda que está
cambiando. Sitúe el gato en los
lugares designados a tal efecto
bajo la carrocería. Las posiciones
para colocar el gato son placas
soldadas a la carrocería con dos
pestañas y un punto elevado para
graduar con el gato.
ADVERTENCIA- Cambiar
una rueda
• Para evitar que el vehículo se
mueva mientras se está
cambiando una rueda,
accione siempre a fondo el
freno de estacionamiento y
bloquee la rueda opuesta en
diagonal a la rueda que se
está cambiando.
• Recomendamos calzar las
ruedas del vehículo y que
nadie permanezca dentro de
él cuando se esté levantando
con el gato.
ORBC0600031JB6025

Qué hacer en caso de emergencia
24 6

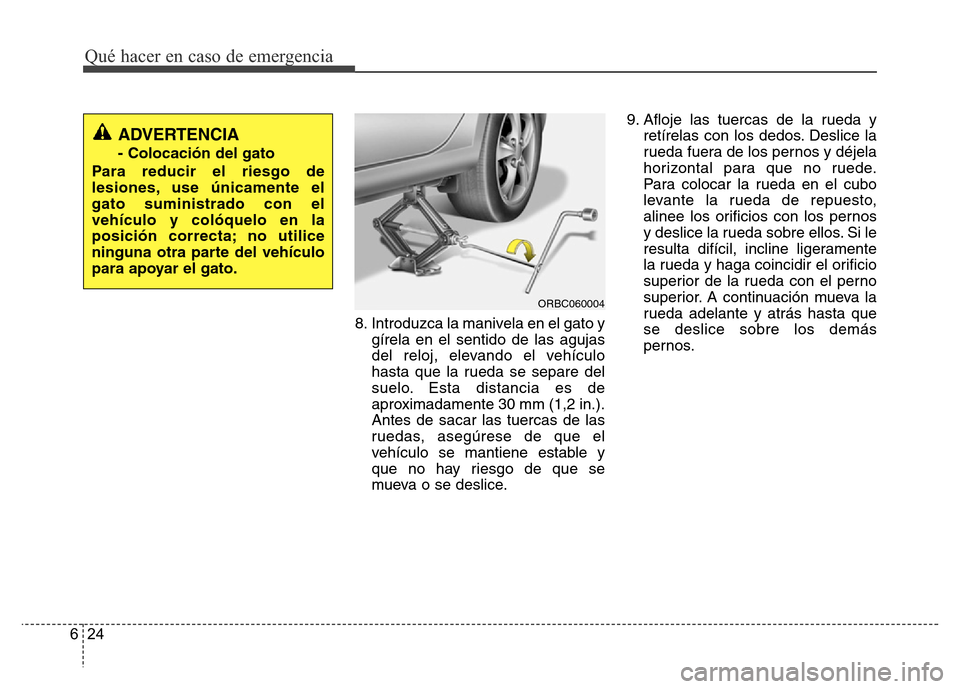

8. Introduzca la manivela en el gato y
gírela en el sentido de las agujas
del reloj, elevando el vehículo
hasta que la rueda se separe del
suelo. Esta distancia es de
aproximadamente 30 mm (1,2 in.).
Antes de sacar las tuercas de las
ruedas, asegúrese de que el
vehículo se mantiene estable y
que no hay riesgo de que se
mueva o se deslice.9. Afloje las tuercas de la rueda y
retírelas con los dedos. Deslice la
rueda fuera de los pernos y déjela
horizontal para que no ruede.
Para colocar la rueda en el cubo
levante la rueda de repuesto,
alinee los orificios con los pernos
y deslice la rueda sobre ellos. Si le
resulta difícil, incline ligeramente
la rueda y haga coincidir el orificio
superior de la rueda con el perno
superior. A continuación mueva la
rueda adelante y atrás hasta que
se deslice sobre los demás
pernos.
ADVERTENCIA
- Colocación del gato
Para reducir el riesgo de
lesiones, use únicamente el
gato suministrado con el
vehículo y colóquelo en la
posición correcta; no utilice
ninguna otra parte del vehículo
para apoyar el gato.
ORBC060004

625
Qué hacer en caso de emergencia

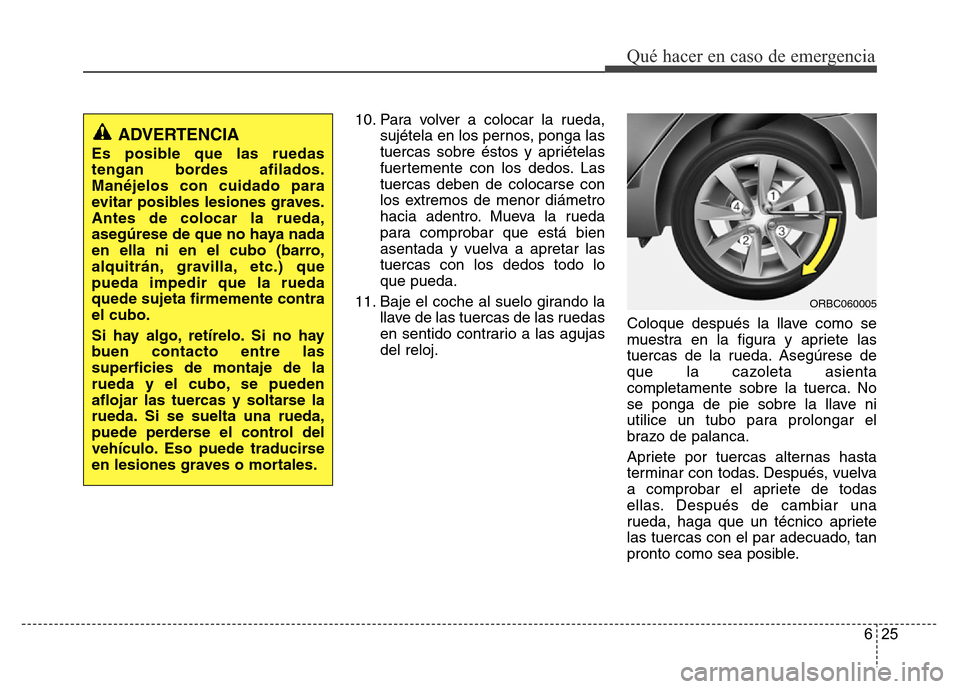

10. Para volver a colocar la rueda,
sujétela en los pernos, ponga las
tuercas sobre éstos y apriételas
fuertemente con los dedos. Las
tuercas deben de colocarse con
los extremos de menor diámetro
hacia adentro. Mueva la rueda
para comprobar que está bien
asentada y vuelva a apretar las
tuercas con los dedos todo lo
que pueda.
11. Baje el coche al suelo girando la
llave de las tuercas de las ruedas
en sentido contrario a las agujas
del reloj.Coloque después la llave como se
muestra en la figura y apriete las
tuercas de la rueda. Asegúrese de
que la cazoleta asienta
completamente sobre la tuerca. No
se ponga de pie sobre la llave ni
utilice un tubo para prolongar el
brazo de palanca.
Apriete por tuercas alternas hasta
terminar con todas. Después, vuelva
a comprobar el apriete de todas
ellas. Después de cambiar una
rueda, haga que un técnico apriete
las tuercas con el par adecuado, tan
pronto como sea posible.
ADVERTENCIA
Es posible que las ruedas
tengan bordes afilados.
Manéjelos con cuidado para
evitar posibles lesiones graves.
Antes de colocar la rueda,
asegúrese de que no haya nada
en ella ni en el cubo (barro,
alquitrán, gravilla, etc.) que
pueda impedir que la rueda
quede sujeta firmemente contra
el cubo.
Si hay algo, retírelo. Si no hay
buen contacto entre las
superficies de montaje de la
rueda y el cubo, se pueden
aflojar las tuercas y soltarse la
rueda. Si se suelta una rueda,
puede perderse el control del
vehículo. Eso puede traducirse
en lesiones graves o mortales.
ORBC060005

Qué hacer en caso de emergencia
26 6
ADVERTENCIA - Presión
inadecuada de la rueda de
repuesto
Compruebe la presión de
inflado tan pronto como sea
posible después de montar la
rueda de repuesto. Ajústela a la
presión especificada, si es
necesario. Consulte
“Neumáticos y llantas” en el
capítulo 8.

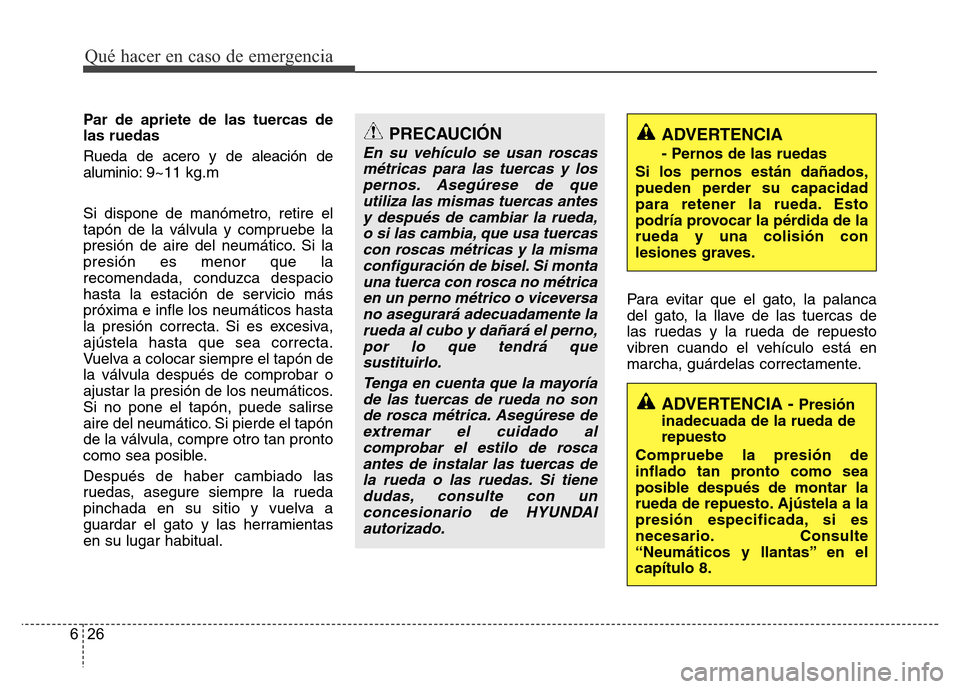

Par de apriete de las tuercas de
las ruedas
Rueda de acero y de aleación de
aluminio:9~11 kg.m
Si dispone de manómetro, retire el
tapón de la válvula y compruebe la
presión de aire del neumático. Si la
presión es menor que la
recomendada, conduzca despacio
hasta la estación de servicio más
próxima e infle los neumáticos hasta
la presión correcta. Si es excesiva,
ajústela hasta que sea correcta.
Vuelva a colocar siempre el tapón de
la válvula después de comprobar o
ajustar la presión de los neumáticos.
Si no pone el tapón, puede salirse
aire del neumático. Si pierde el tapón
de la válvula, compre otro tan pronto
como sea posible.
Después de haber cambiado las
ruedas, asegure siempre la rueda
pinchada en su sitio y vuelva a
guardar el gato y las herramientas
en su lugar habitual.Para evitar que el gato, la palanca
del gato, la llave de las tuercas de
las ruedas y la rueda de repuesto
vibren cuando el vehículo está en
marcha, guárdelas correctamente.PRECAUCIÓN
En su vehículo se usan roscas
métricas para las tuercas y los
pernos. Asegúrese de que
utiliza las mismas tuercas antes
y después de cambiar la rueda,
o si las cambia, que usa tuercas
con roscas métricas y la misma
configuración de bisel. Si monta
una tuerca con rosca no métrica
en un perno métrico o viceversa
no asegurará adecuadamente la
rueda al cubo y dañará el perno,
por lo que tendrá que
sustituirlo.
Tenga en cuenta que la mayoría
de las tuercas de rueda no son
de rosca métrica. Asegúrese de
extremar el cuidado al
comprobar el estilo de rosca
antes de instalar las tuercas de
la rueda o las ruedas. Si tiene
dudas, consulte con un
concesionario de HYUNDAI
autorizado.
ADVERTENCIA
- Pernos de las ruedas
Si los pernos están dañados,
pueden perder su capacidad
para retener la rueda. Esto
podría provocar la pérdida de la
rueda y una colisión con
lesiones graves.

627
Qué hacer en caso de emergencia

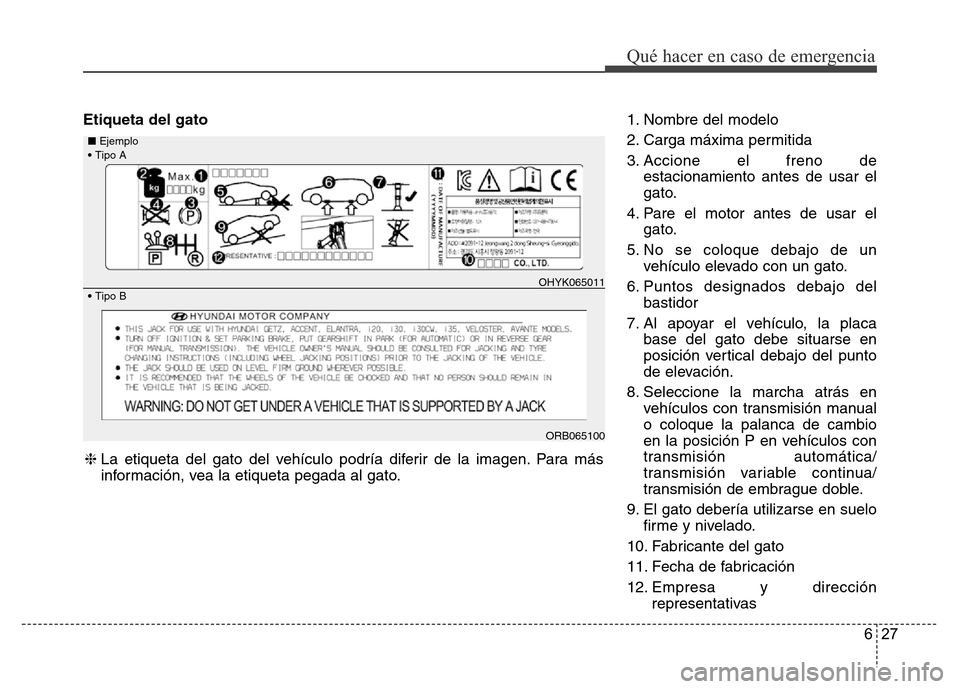

Etiqueta del gato1. Nombre del modelo
2. Carga máxima permitida
3. Accione el freno de
estacionamiento antes de usar el
gato.
4. Pare el motor antes de usar el
gato.
5. No se coloque debajo de un
vehículo elevado con un gato.
6. Puntos designados debajo del
bastidor
7. Al apoyar el vehículo, la placa
base del gato debe situarse en
posición vertical debajo del punto
de elevación.
8. Seleccione la marcha atrás en
vehículos con transmisión manual
o coloque la palanca de cambio
en la posición P en vehículos con
transmisión automática/
transmisión variable continua/
transmisión de embrague doble.
9. El gato debería utilizarse en suelo
firme y nivelado.
10. Fabricante del gato
11. Fecha de fabricación
12. Empresa y dirección
representativas
ORB065100
OHYK065011 •Tipo A
❈La etiqueta del gato del vehículo podría diferir de la imagen. Para más
información, vea la etiqueta pegada al gato.
•Tipo B
■Ejemplo

Qué hacer en caso de emergencia
28 6
JACKDOC14F
Declaración de conformidad CE para el gato

629
Qué hacer en caso de emergencia

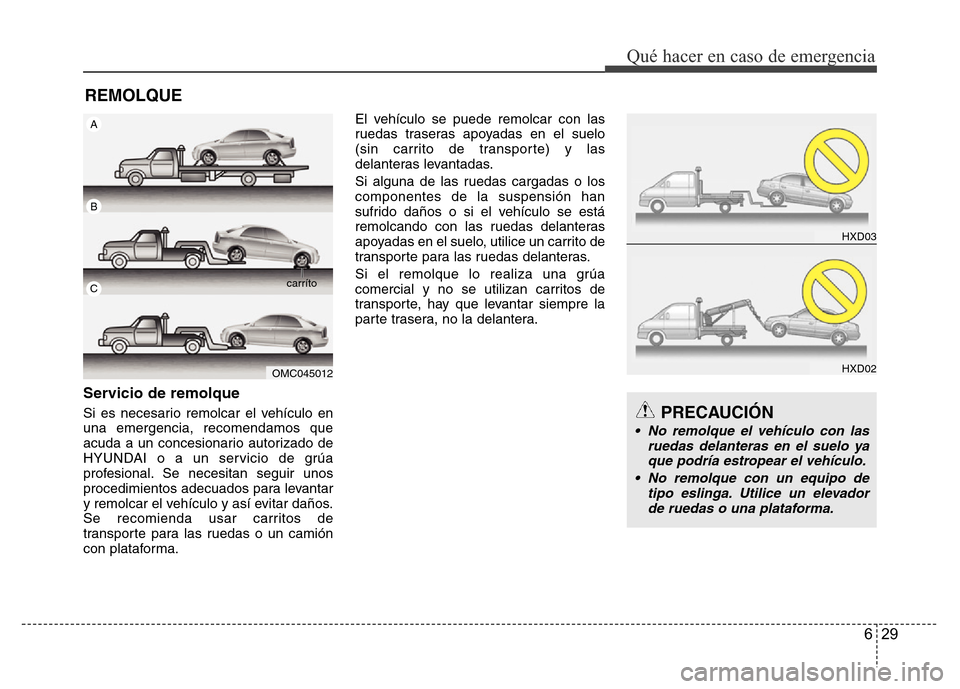

REMOLQUE
Servicio de remolque
Si es necesario remolcar el vehículo en
una emergencia, recomendamos que
acuda a un concesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional. Se necesitan seguir unos
procedimientos adecuados para levantar
y remolcar el vehículo y así evitar daños.
Se recomienda usar carritos de
transporte para las ruedas o un camión
con plataforma.El vehículo se puede remolcar con las
ruedas traseras apoyadas en el suelo
(sin carrito de transporte) y las
delanteras levantadas.
Si alguna de las ruedas cargadas o los
componentes de la suspensión han
sufrido daños o si el vehículo se está
remolcando con las ruedas delanteras
apoyadas en el suelo, utilice un carrito de
transporte para las ruedas delanteras.
Si el remolque lo realiza una grúa
comercial y no se utilizan carritos de
transporte, hay que levantar siempre la
parte trasera, no la delantera.PRECAUCIÓN
• No remolque el vehículo con las
ruedas delanteras en el suelo ya
que podría estropear el vehículo.
• No remolque con un equipo de
tipo eslinga. Utilice un elevador
de ruedas o una plataforma.
OMC045012
A
B
Ccarríto
HXD03
HXD02

Qué hacer en caso de emergencia
30 6

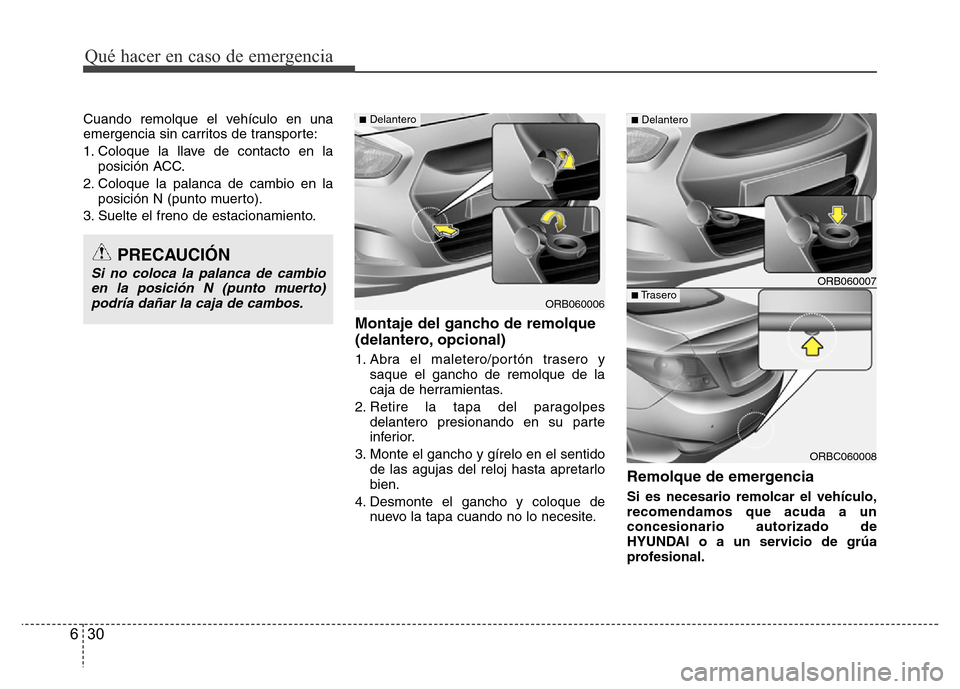

Cuando remolque el vehículo en una
emergencia sin carritos de transporte:
1. Coloque la llave de contacto en la
posición ACC.
2. Coloque la palanca de cambio en la
posición N (punto muerto).
3. Suelte el freno de estacionamiento.
Montaje del gancho de remolque
(delantero, opcional)
1. Abra el maletero/portón trasero y
saque el gancho de remolque de la
caja de herramientas.
2. Retire la tapa del paragolpes
delantero presionando en su parte
inferior.
3. Monte el gancho y gírelo en el sentido
de las agujas del reloj hasta apretarlo
bien.
4. Desmonte el gancho y coloque de
nuevo la tapa cuando no lo necesite.
Remolque de emergencia
Si es necesario remolcar el vehículo,
recomendamos que acuda a un
concesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional.
PRECAUCIÓN
Si no coloca la palanca de cambio
en la posición N (punto muerto)
podría dañar la caja de cambos.
ORB060006
■Delantero
ORB060007
ORBC060008
■Delantero
■Trasero
