7-67
7
Mantenimiento

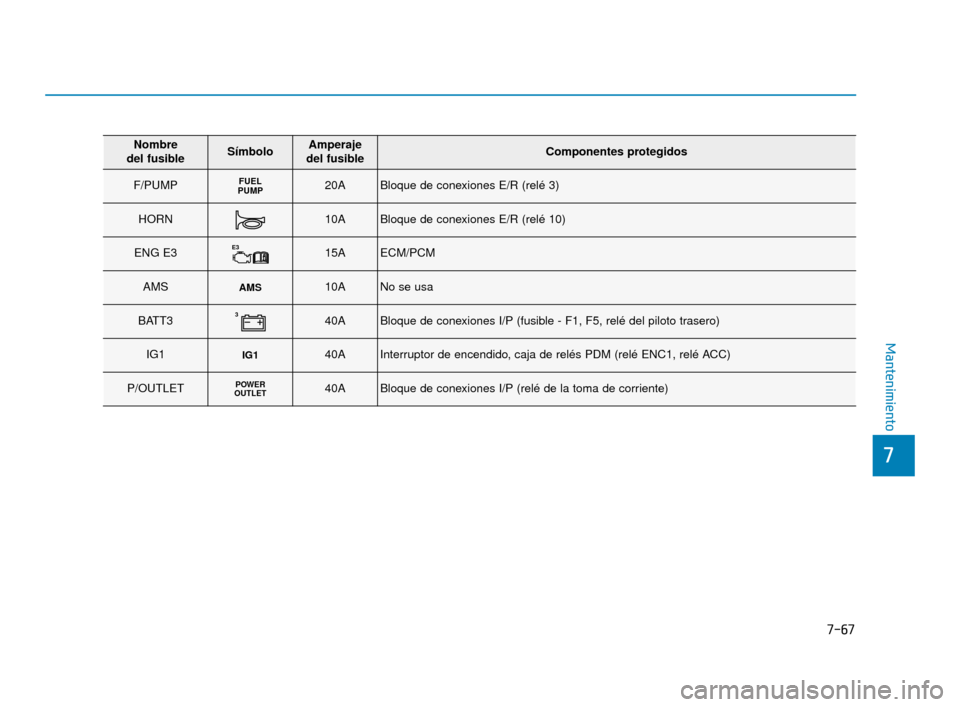

Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
F/PUMPFUEL
PUMP20ABloque de conexiones E/R (relé 3)
HORN10ABloque de conexiones E/R (relé 10)
ENG E3-E315AECM/PCM
AMSAMS10ANo se usa
BATT3340ABloque de conexiones I/P (fusible - F1, F5, relé del piloto trasero)
IG1IG140AInterruptor de encendido, caja de relés PDM (relé ENC1, relé ACC)
P/OUTLETPOWER
OUTLET40ABloque de conexiones I/P (relé de la toma de corriente)
HCm Mexico_7.qxp 2/7/2018 2:00 PM Page 67

7-68
Mantenimiento
B
BO
O M
M B
BI
IL
L L
LA
A S
S

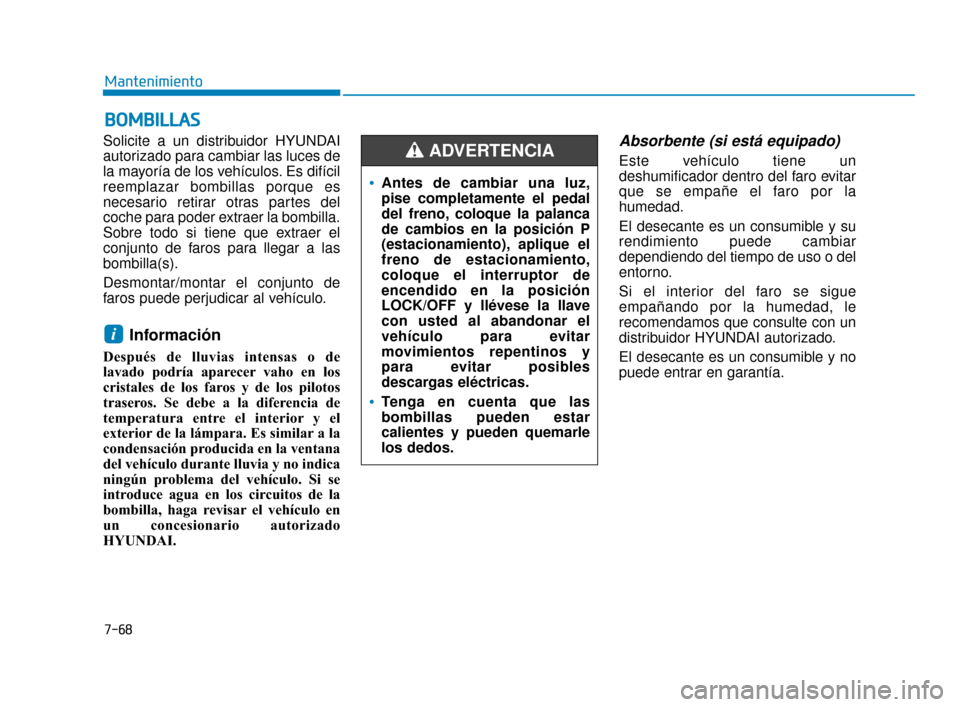

Solicite a un distribuidor HYUNDAI
autorizado para cambiar las luces de
la mayoría de los vehículos. Es difícil
reemplazar bombillas porque es
necesario retirar otras partes del
coche para poder extraer la bombilla.
Sobre todo si tiene que extraer el
conjunto de faros para llegar a las
bombilla(s).
Desmontar/montar el conjunto de
faros puede perjudicar al vehículo.
Información
Después de lluvias intensas o de
lavado podría aparecer vaho en los
cristales de los faros y de los pilotos
traseros. Se debe a la diferencia de
temperatura entre el interior y el
exterior de la lámpara. Es similar a la
condensación producida en la ventana
del vehículo durante lluvia y no indica
ningún problema del vehículo. Si se
introduce agua en los circuitos de la
bombilla, haga revisar el vehículo en
un concesionario autorizado
HYUNDAI.
Absorbente (si está equipado)
Este vehículo tiene un
deshumificador dentro del faro evitar
que se empañe el faro por la
humedad.
El desecante es un consumible y su
rendimiento puede cambiar
dependiendo del tiempo de uso o del
entorno.
Si el interior del faro se sigue
empañando por la humedad, le
recomendamos que consulte con un
distribuidor HYUNDAI autorizado.
El desecante es un consumible y no
puede entrar en garantía.
i
Antes de cambiar una luz,
pise completamente el pedal
del freno, coloque la palanca
de cambios en la posición P
(estacionamiento), aplique el
freno de estacionamiento,
coloque el interruptor de
encendido en la posición
LOCK/OFF y llévese la llave
con usted al abandonar el
vehículo para evitar
movimientos repentinos y
para evitar posibles
descargas eléctricas.
Tenga en cuenta que las
bombillas pueden estar
calientes y pueden quemarle
los dedos.
ADVERTENCIA
HCm Mexico_7.qxp 2/7/2018 2:00 PM Page 68

7-69
7
Mantenimiento

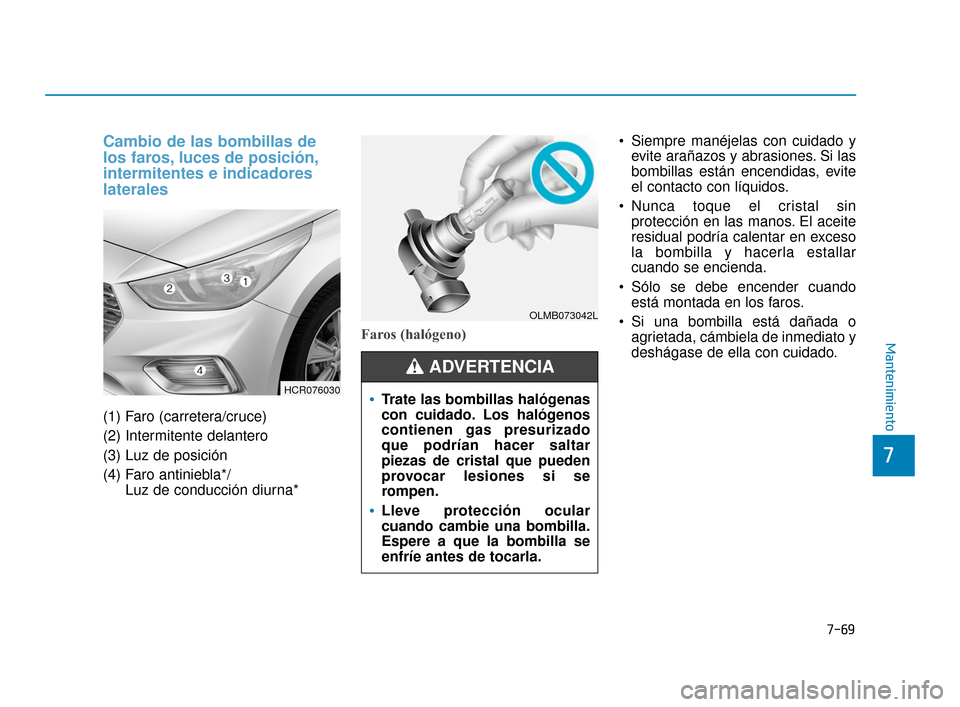

Cambio de las bombillas de
los faros, luces de posición,
intermitentes e indicadores
laterales
(1) Faro (carretera/cruce)
(2) Intermitente delantero
(3) Luz de posición
(4) Faro antiniebla*/Luz de conducción diurna* Faros (halógeno) Siempre manéjelas con cuidado y
evite arañazos y abrasiones. Si las
bombillas están encendidas, evite
el contacto con líquidos.
Nunca toque el cristal sin protección en las manos. El aceite
residual podría calentar en exceso
la bombilla y hacerla estallar
cuando se encienda.
Sólo se debe encender cuando está montada en los faros.
Si una bombilla está dañada o agrietada, cámbiela de inmediato y
deshágase de ella con cuidado.
Trate las bombillas halógenas
con cuidado. Los halógenos
contienen gas presurizado
que podrían hacer saltar
piezas de cristal que pueden
provocar lesiones si se
rompen.
Lleve protección ocular
cuando cambie una bombilla.
Espere a que la bombilla se
enfríe antes de tocarla.
ADVERTENCIA
OLMB073042L
HCR076030
HCm Mexico_7.qxp 2/7/2018 2:01 PM Page 69

7-70
Mantenimiento

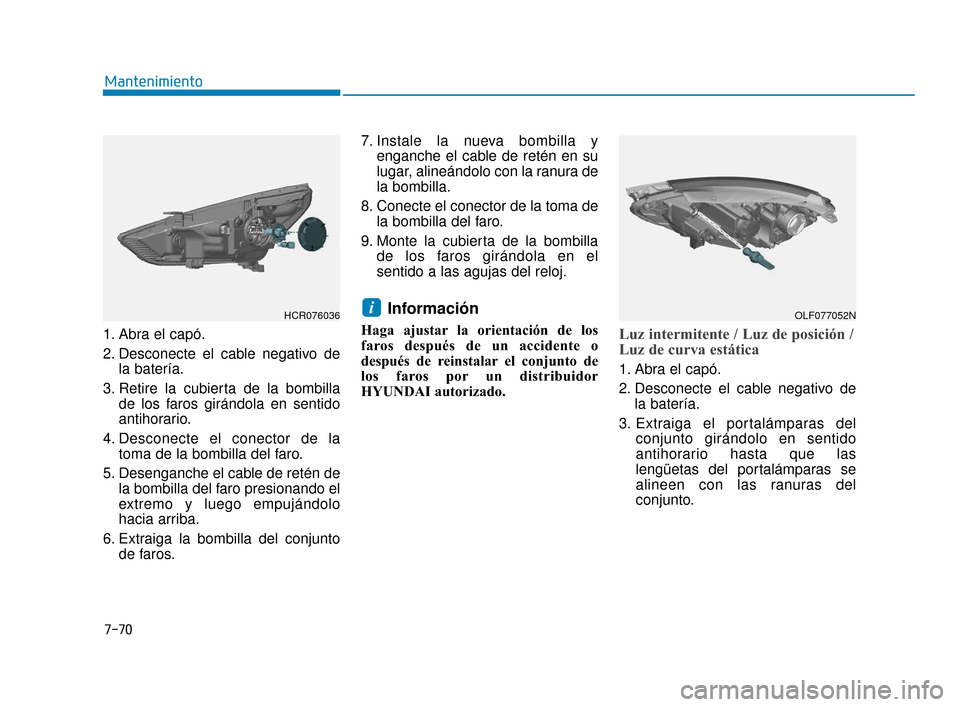

1. Abra el capó.
2. Desconecte el cable negativo de la batería.
3. Retire la cubierta de la bombilla de los faros girándola en sentido
antihorario.
4. Desconecte el conector de la toma de la bombilla del faro.
5. Desenganche el cable de retén de la bombilla del faro presionando el
extremo y luego empujándolo
hacia arriba.
6. Extraiga la bombilla del conjunto de faros. 7. Instale la nueva bombilla y
enganche el cable de retén en su
lugar, alineándolo con la ranura de
la bombilla.
8. Conecte el conector de la toma de la bombilla del faro.
9. Monte la cubierta de la bombilla de los faros girándola en el
sentido a las agujas del reloj.
Información
Haga ajustar la orientación de los
faros después de un accidente o
después de reinstalar el conjunto de
los faros por un distribuidor
HYUNDAI autorizado.Luz intermitente / Luz de posición /
Luz de curva estática
1. Abra el capó.
2. Desconecte el cable negativo dela batería.
3. Extraiga el portalámparas del conjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
iHCR076036OLF077052N
HCm Mexico_7.qxp 2/7/2018 2:01 PM Page 70

7-71
7
Mantenimiento

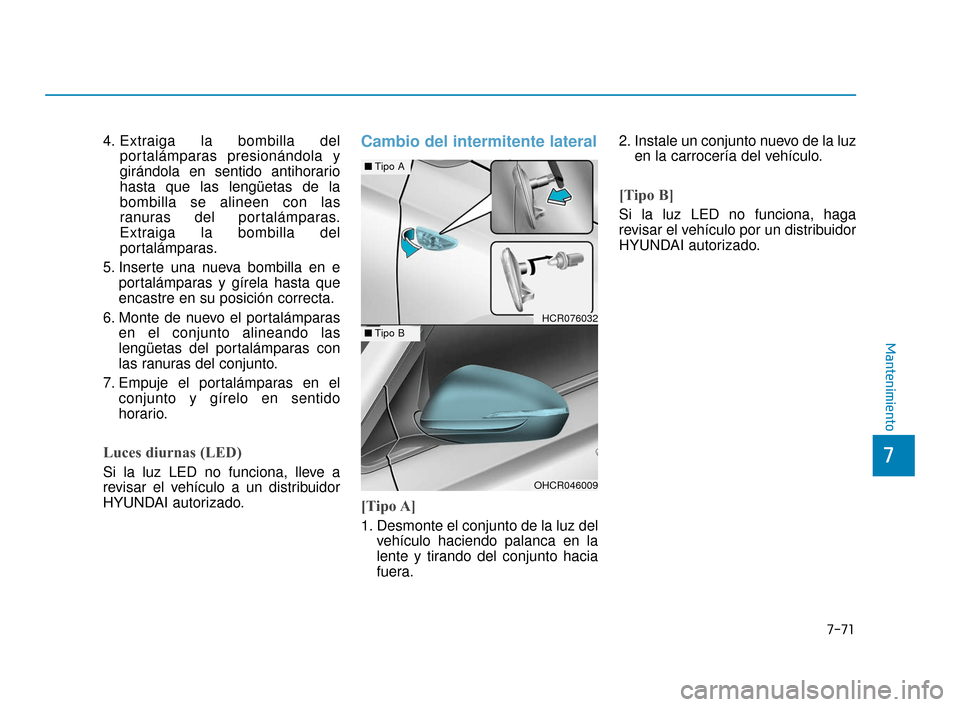

4. Extraiga la bombilla delportalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas.
5. Inserte una nueva bombilla en e portalámparas y gírela hasta que
encastre en su posición correcta.
6. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
7. Empuje el portalámparas en el conjunto y gírelo en sentido
horario.
Luces diurnas (LED)
Si la luz LED no funciona, lleve a
revisar el vehículo a un distribuidor
HYUNDAI autorizado.
Cambio del intermitente lateral
[Tipo A]
1. Desmonte el conjunto de la luz delvehículo haciendo palanca en la
lente y tirando del conjunto hacia
fuera. 2. Instale un conjunto nuevo de la luz
en la carrocería del vehículo.
[Tipo B]
Si la luz LED no funciona, haga
revisar el vehículo por un distribuidor
HYUNDAI autorizado.
HCR076032
OHCR046009
■Tipo A
■Tipo B
HCm Mexico_7.qxp 2/7/2018 2:01 PM Page 71

7-72
Mantenimiento

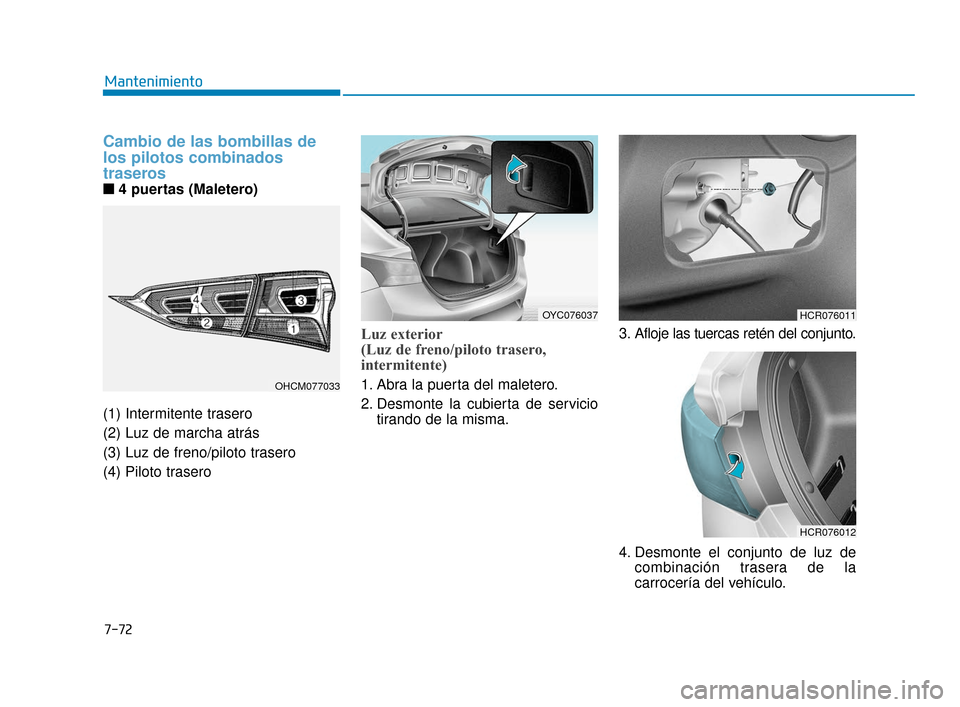

Cambio de las bombillas de
los pilotos combinados
traseros
■ ■4 puertas (Maletero)
(1) Intermitente trasero
(2) Luz de marcha atrás
(3) Luz de freno/piloto trasero
(4) Piloto trasero
Luz exterior
(Luz de freno/piloto trasero,
intermitente)
1. Abra la puerta del maletero.
2. Desmonte la cubierta de servicio tirando de la misma. 3. Afloje las tuercas retén del conjunto.
4. Desmonte el conjunto de luz de
combinación trasera de la
carrocería del vehículo.OHCM077033
OYC076037HCR076011
HCR076012
HCm Mexico_7.qxp 2/7/2018 2:01 PM Page 72

7-73
7
Mantenimiento

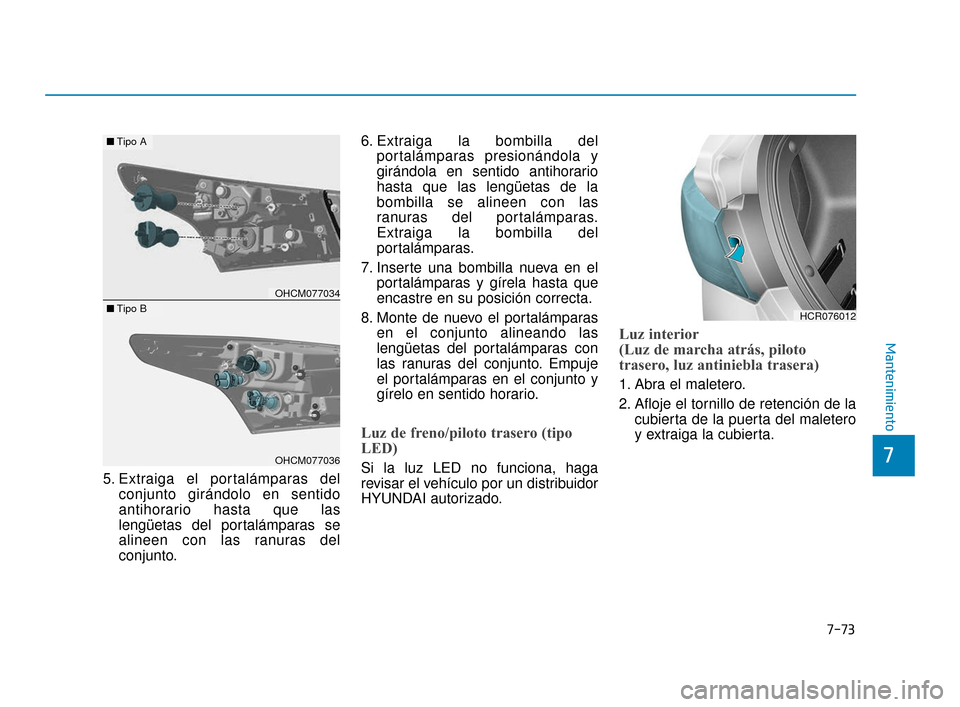

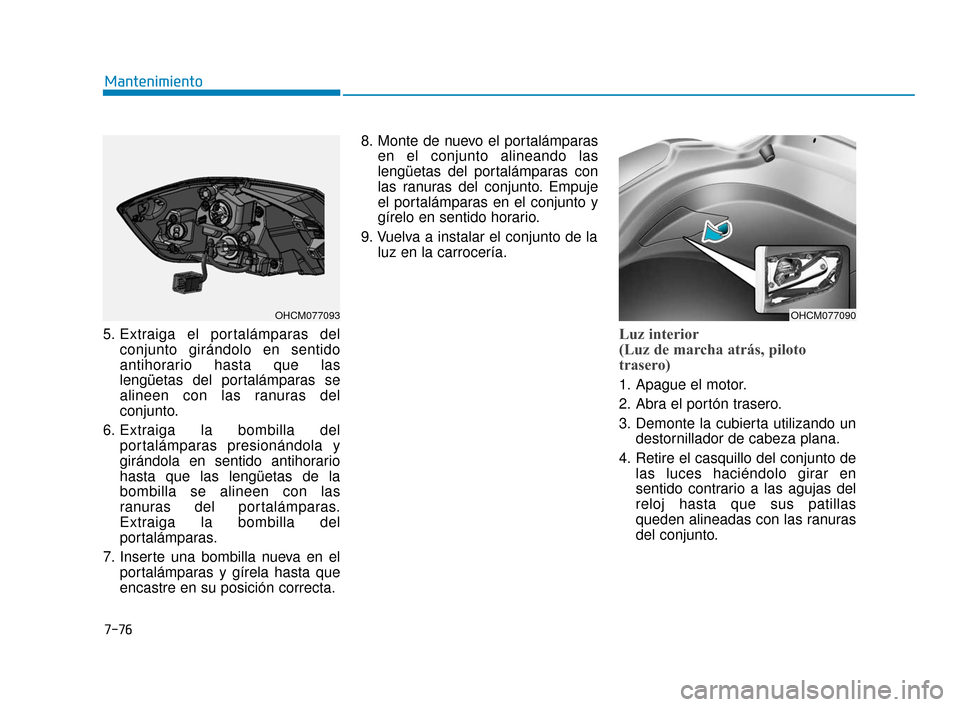

5. Extraiga el portalámparas delconjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto. 6. Extraiga la bombilla del
portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas.
7. Inserte una bombilla nueva en el portalámparas y gírela hasta que
encastre en su posición correcta.
8. Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje
el portalámparas en el conjunto y
gírelo en sentido horario.
Luz de freno/piloto trasero (tipo
LED)
Si la luz LED no funciona, haga
revisar el vehículo por un distribuidor
HYUNDAI autorizado.
Luz interior
(Luz de marcha atrás, piloto
trasero, luz antiniebla trasera)
1. Abra el maletero.
2. Afloje el tornillo de retención de lacubierta de la puerta del maletero
y extraiga la cubierta.
OHCM077034
OHCM077036
■Tipo A
■Tipo BHCR076012
HCm Mexico_7.qxp 2/7/2018 2:01 PM Page 73

7-74
Mantenimiento
3. Desconecte el conector y después desmonte las tuercas girándolas
en sentido antihorario.
4. Desmonte el conjunto de la luz.
5. Extraiga el portalámparas delconjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto. 6. Desmonte la bombilla tirando de
ella.
7. Inserte una bombilla nueva en el portalámparas.
8. Monte el conjunto de la luz en el maletero.
9. Vuelva a instalar las tuercas y el conector y después la cubierta del
maletero colocando el tornillo.
HCR076011
OHCM077039
OHCM077037
■Tipo A
■Tipo B
HCm Mexico_7.qxp 2/7/2018 2:01 PM Page 74

■
■5 puertas (Portón trasero)
(1) Piloto trasero/luz de freno
(2) Intermitente
(3) Piloto trasero
(4) Luz de marcha atrás
Luz exterior
(Piloto trasero/luz de freno,
intermitente)
1. Apague el motor.
2. Abra el portón trasero.
3. Afloje los tornillos que sujetan el conjunto de la luz con un
destornillador cruciforme. 4. Desmonte el conjunto de luz de
combinación trasera de la
carrocería del vehículo.
7-75
7
MantenimientoOHCM077089
OHCM077091
OHCM077092
HCm Mexico_7.qxp 2/7/2018 2:01 PM Page 75

5. Extraiga el portalámparas delconjunto girándolo en sentido
antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras del
conjunto.
6. Extraiga la bombilla del portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del
portalámparas.
7. Inserte una bombilla nueva en el portalámparas y gírela hasta que
encastre en su posición correcta. 8. Monte de nuevo el portalámparas
en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje
el portalámparas en el conjunto y
gírelo en sentido horario.
9. Vuelva a instalar el conjunto de la luz en la carrocería.Luz interior
(Luz de marcha atrás, piloto
trasero)
1. Apague el motor.
2. Abra el portón trasero.
3. Demonte la cubierta utilizando undestornillador de cabeza plana.
4. Retire el casquillo del conjunto de las luces haciéndolo girar en
sentido contrario a las agujas del
reloj hasta que sus patillas
queden alineadas con las ranuras
del conjunto.
7-76
Mantenimiento
OHCM077093OHCM077090
HCm Mexico_7.qxp 2/7/2018 2:01 PM Page 76
