Bakım
ORB073076
ORB070061

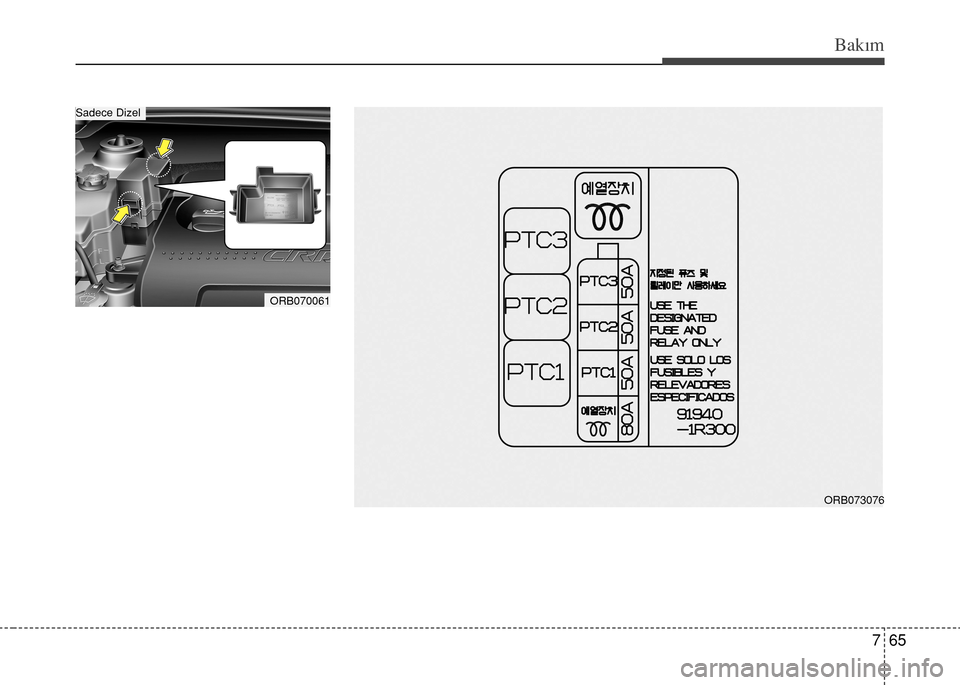

Sadece Dizel

Bakım
66 7

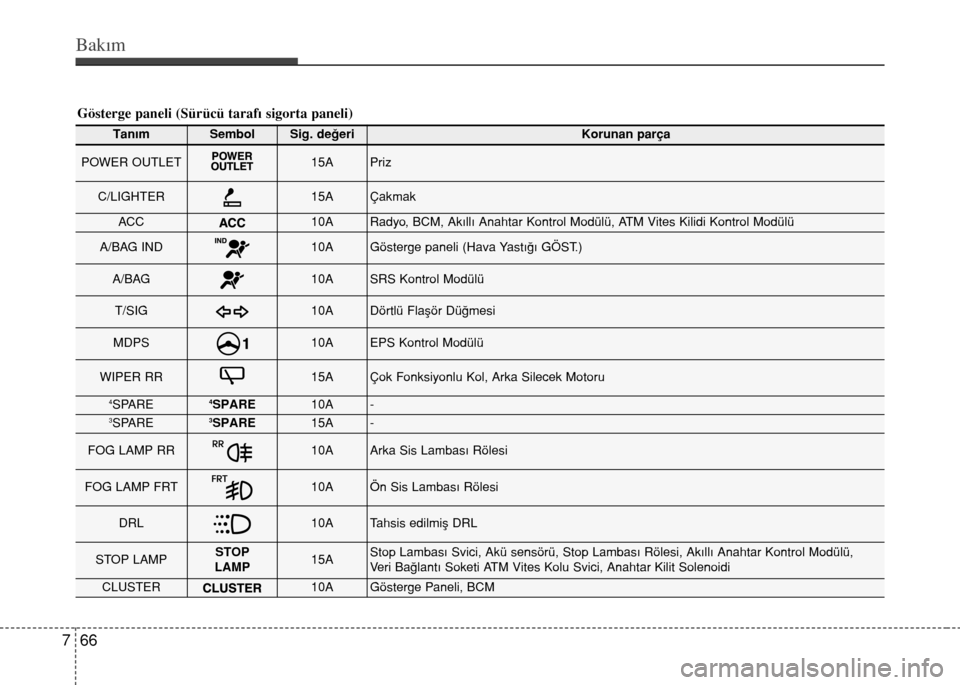

Gösterge paneli (Sürücü tarafı sigorta paneli)
TanımSembolSig. değeriKorunan parça
POWER OUTLET15APriz
C/LIGHTER15AÇakmak
ACC10ARadyo, BCM, Akıllı Anahtar Kontrol Modülü, ATM Vites Kilidi Kontrol Modülü
A/BAG IND10AGösterge paneli (Hava Yastığı GÖST.)
A/BAG10ASRS Kontrol Modülü
T/SIG10ADörtlü Flaşör Düğmesi
MDPS10AEPS Kontrol Modülü
WIPER RR15AÇok Fonksiyonlu Kol, Arka Silecek Motoru
4SPARE4SPARE10A-3SPARE3SPARE15A-
FOG LAMP RR10AArka Sis Lambası Rölesi
FOG LAMP FRT10AÖn Sis Lambası Rölesi
DRL10ATahsis edilmiş DRL
STOP LAMPSTOP
LAMP15AStop Lambası Svici, Akü sensörü, Stop Lambası Rölesi, Akıllı Anahtar Kontrol Modülü,
Veri Bağlantı Soketi ATM Vites Kolu Svici, Anahtar Kilit Solenoidi
CLUSTER10AGösterge Paneli, BCM

767
Bakım
TanımSembolSig. değeriKorunan parça
IG11IG110A
ATM Vites Kilit Kontrol Modülü, EPS Kontrol Modülü, Lastik Basıncı İzleme Modülü,
Elektro Krom Ayna, SBR Kontrol Modülü, Emniyet Kemeri Hatırlatma Göstergesi,
Geri Park Asistanı Alarmı, Stop Lambası Svici (Benzin), Reosta, Yakıt Filtresi Uyarı
Sensörü (Dizel), Geri Park Asistanı Sistemi Sensörü SOL/SAĞ,
Geri Park Asistanı Sistemi Sensörü Orta SOL/SAĞ
ABS10AABS Kontrol Modülü, ESC Modülü, ESC Kapalı Svici,
Motor Bölmesi Sigorta ve Röle Kutusu (Çok Amaçlı Kontrol Soketi)
B/UP LAMPB/UP
LAMP10AGeri Vites Lambası Svici
ECU10AECM, Hava Akış Sensörü (Dizel), Akıllı Anahtar Kontrol Modülü
IG21IG210AOtomatik Cam Rölesi, Gösterge Paneli, Açılır Tavan Motoru,
Far Yükseklik Ayar Sistemi Svici, Far SOL/SAĞ
IG22IG210AKlima Kontrol Modülü, BCM, Akıllı Anahtar Kontrol Modülü, Silecek Kontrol Ünitesi
HAZARD15ADörtlü Flaşör Rölesi, Dörtlü Flaşör Düğmesi
1PDM25AAkıllı Anahtar Kontrol Modülü
SUNROOF15AAçılır Tavan Motoru
2PDM10AAkıllı Anahtar Kontrol Modülü, Çalıştırma/Durdurma Düğmesi Svici
TCU15ATCM (Dizel), Sinyal Alternatörü 'A'/'B', Araç Hızı Sensörü, Şanzıman Konum Svici
IG12IG110APartikül Malzeme Sensörü5SPARE5SPARE10A-
WIPER FRT25AÇok Fonksiyonlu Sviç, Ön Silecek Motoru
DR LOCK20AKapı Kilitleme/Kilit açma Rölesi, Bagaj Kapağı Kilit Açma Rölesi,
Sürücü Kapısı Kilit aktüatörü

Bakım
68 7
TanımSembolSig. değeriKorunan parça
SAFETY POWER
WINDOW25ASürücü Emniyetli Otomatik Cam Modülü
2SPARE2SPARE15A-1SPARE1SPARE10A-
ROOM LAMP10AGösterge Paneli, Lastik Basıncı İzleme Modülü, BCM, A/C Kontrol Modülü,
Bagaj Lambası, Ön Kabin Lambası
AUDIO20ARadyo
TAIL LAMP LH10AArka Grup Lambası SOL, Far SOL, Plaka Lambası SOL/SAĞ (4 KAPILI),
Plaka Lambası (5 KAPILI)
TAIL LAMP RH10A
Far SAĞ, Arka Grup Lambası SAĞ, Reosta, Far Yükseklik Ayar Sistemi Svici,
Dörtlü flaşör Svici, Ses sistemi, AUX & USB Fişi, ESC Kapalı Svici, Gösterge Paneli,
Çok Fonksiyonlu Kol (Uzaktan Kumanda), A/C Svici, Arka Buğu Çözücü Svici,
A/C Kontrol Modülü, Ön Silecek Buz Çözücü Svici, ATM Vites Kolu Svici AYDN.
START10AMotor Bölmesi Sigorta & Röle Kutusu (RÖLE 7), ECM, Kontak Anahtarı Svici,
Şanzıman Konum Svici
H/LAMP10AGösterge Paneli, Motor Bölmesi Sigorta & Röle Kutusu (Far Lambası Rölesi)
P/WDW LH25AAna Otomatik Cam Açma Svici, Arka Sol Otomatik Cam Svici
P/WDW RH25AOtomatik Cam Açma Ana Svici, Arka Otomatik Cam Açma Sağ Svici,
Yolcu Otomatik Cam Açma Svici
HTD MIRR10AECM (Benzinli), Arka buğu çözücü svici, Sürücü/Yolcu Otomatik Dış Ayna
A/CON10AKlima Kontrol Modülü (Otomatik)
BLOWER10AECM, Fan Svici, Fan Rezistörü

769
Bakım
TanımSembolSig. değeriKorunan parça
ÇOKLU
SİGORTA
80AEPS Kontrol Modülü
40ARÖLE 10 (Fan Rölesi)
40AI/P Bağlantı Kutusu (Arka Buğu Çözücü Rölesi)
40AABS Kontrol Modülü, ESC Modülü
40AABS Kontrol Modülü, ESC Kontrol Modülü, Çok Amaçlı Kontrol Soketi
ALT (GSL)
ALT (DSL)125A (GSL)
150A (DSL)Alternatör, Dizel Kutusu (GLOW 80A, PTC 1/2/3 50A),
Motor Bölmesi Sigorta ve Röle Kutusu (Çoklu Sigorta F1~F5, Sigorta F20)
30ADizel: RÖLE 12 (Yakıt Filtresi Isıtıcı Rölesi)
50AI/P Bağlantı Kutusu (Güç Soketi Sigortası : F35/F36, Sigorta : F12~F15, Arka Lamba Rölesi)
SİGORTA
40ARÖLE 7 (Marş rölesi), Kontak Anahtarı
40AKontak Svici
30ARÖLE 1 (Motor Kontrol Rölesi), Sigorta F25
40ARÖLE 3 (Soğutma Fanı (Düşük) Rölesi), RÖLE 8 (Soğutma Fanı (Yüksek) Rölesi)
50AI/P Bağlantı kutusu (Röle : Otomatik Cam, Dörtlü Flaşör, Kapı Kilitleme/Kilit açma,
Bagaj Kapağı Kilit Açma, Sigorta: F23~F25, F31, F32)
10ARÖLE 5 (Korna Rölesi)
F/PUMP
(GSL)15ABenzin: RÖLE 2 (Yakıt Pompası Rölesi)
10AFar SAĞ

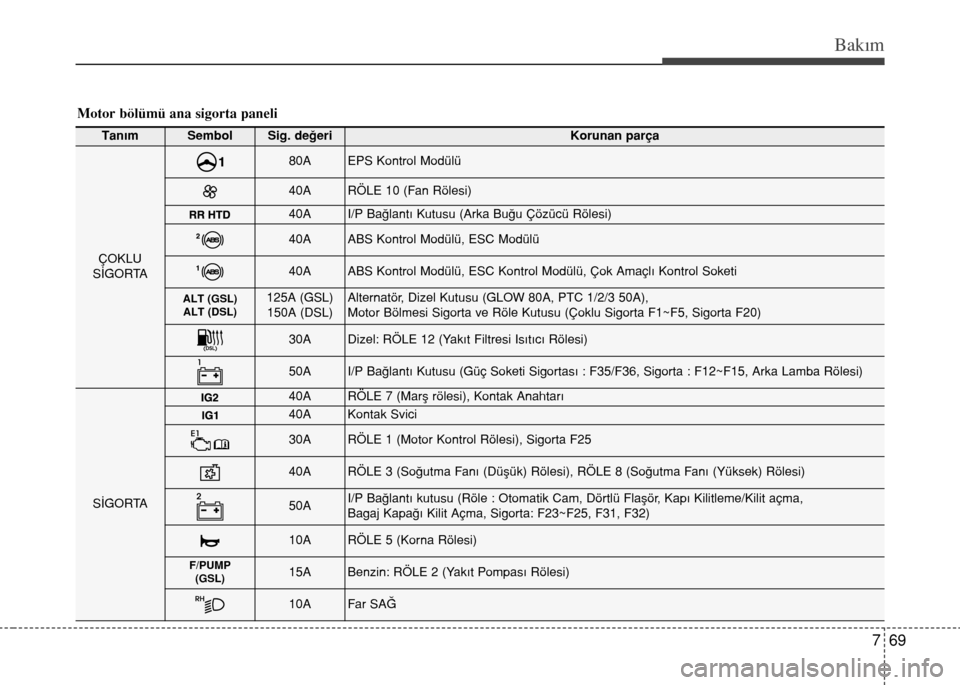

Motor bölümü ana sigorta paneli

Bakım
70 7

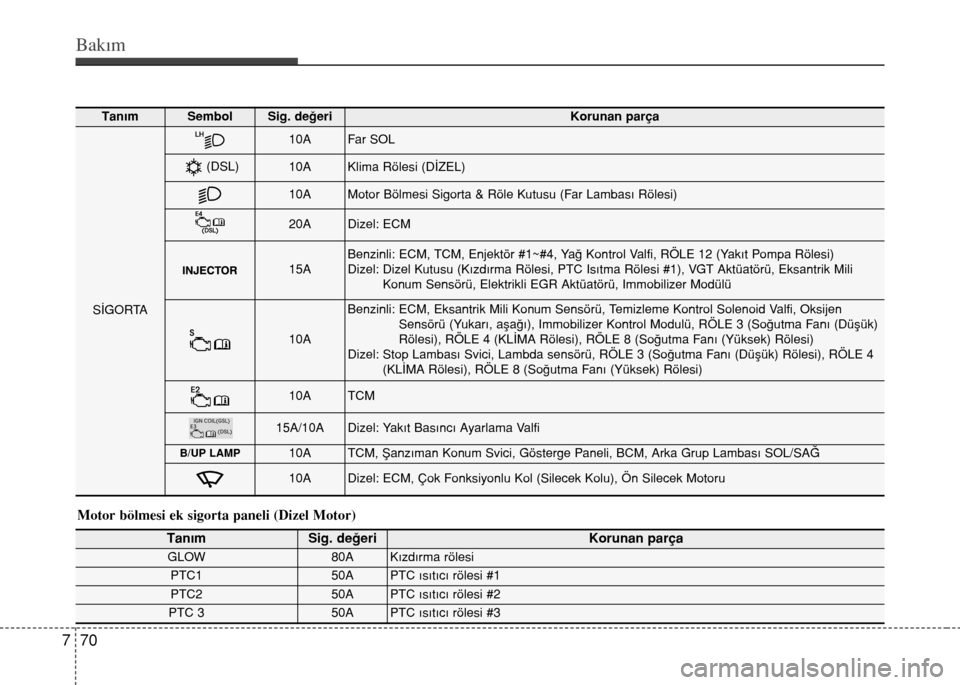

Motor bölmesi ek sigorta paneli (Dizel Motor)
TanımSig. değeriKorunan parça
GLOW80A Kızdırma rölesi
PTC150A PTC ısıtıcı rölesi #1
PTC250A PTC ısıtıcı rölesi #2
PTC 350A PTC ısıtıcı rölesi #3
TanımSembolSig. değeriKorunan parça
SİGORTA
10AFar SOL
10AKlima Rölesi (DİZEL)
10AMotor Bölmesi Sigorta & Röle Kutusu (Far Lambası Rölesi)
20ADizel: ECM
15ABenzinli: ECM, TCM, Enjektör #1~#4, Yağ Kontrol Valfi, RÖLE 12 (Yakıt Pompa Rölesi)
Dizel: Dizel Kutusu (Kızdırma Rölesi, PTC Isıtma Rölesi #1), VGT Aktüatörü, Eksantrik Mili
Konum Sensörü, Elektrikli EGR Aktüatörü, Immobilizer Modülü
10A
Benzinli: ECM, Eksantrik Mili Konum Sensörü, Temizleme Kontrol Solenoid Valfi, Oksijen
Sensörü (Yukarı, aşağı), Immobilizer Kontrol Modulü, RÖLE 3 (Soğutma Fanı (Düşük)
Rölesi), RÖLE 4 (KLİMA Rölesi), RÖLE 8 (Soğutma Fanı (Yüksek) Rölesi)
Dizel: Stop Lambası Svici, Lambda sensörü, RÖLE 3 (Soğutma Fanı (Düşük) Rölesi), RÖLE 4
(KLİMA Rölesi), RÖLE 8 (Soğutma Fanı (Yüksek) Rölesi)
10ATCM
15A/10ADizel: Yakıt Basıncı Ayarlama Valfi
B/UP LAMP10ATCM, Şanzıman Konum Svici, Gösterge Paneli, BCM, Arka Grup Lambası SOL/SAĞ
10ADizel: ECM, Çok Fonksiyonlu Kol (Silecek Kolu), Ön Silecek Motoru
(DSL)

771
Bakım

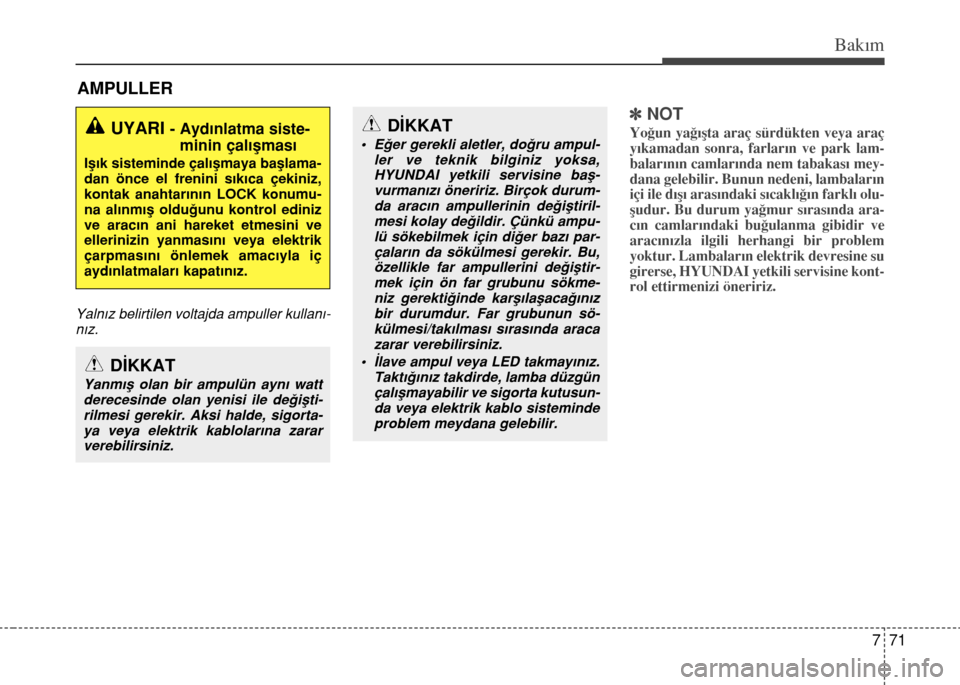

AMPULLER
Yalnız belirtilen voltajda ampuller kullanı-
nız.
]NOT
Yoğun yağışta araç sürdükten veya araç
yıkamadan sonra, farların ve park lam-
balarının camlarında nem tabakası mey-
dana gelebilir. Bunun nedeni, lambaların
içi ile dışı arasındaki sıcaklığın farklı olu-
şudur. Bu durum yağmur sırasında ara-
cın camlarındaki buğulanma gibidir ve
aracınızla ilgili herhangi bir problem
yoktur. Lambaların elektrik devresine su
girerse, HYUNDAI yetkili servisine kont-
rol ettirmenizi öneririz.UYARI - Aydınlatma siste-
minin çalışması
Işık sisteminde çalışmaya başlama-
dan önce el frenini sıkıca çekiniz,
kontak anahtarının LOCK konumu-
na alınmış olduğunu kontrol ediniz
ve aracın ani hareket etmesini ve
ellerinizin yanmasını veya elektrik
çarpmasını önlemek amacıyla iç
aydınlatmaları kapatınız.
DİKKAT
Yanmış olan bir ampulün aynı watt
derecesinde olan yenisi ile değişti-
rilmesi gerekir. Aksi halde, sigorta-
ya veya elektrik kablolarına zarar
verebilirsiniz.
DİKKAT
• Eğer gerekli aletler, doğru ampul-
ler ve teknik bilginiz yoksa,
HYUNDAI yetkili servisine baş-
vurmanızı öneririz. Birçok durum-
da aracın ampullerinin değiştiril-
mesi kolay değildir. Çünkü ampu-
lü sökebilmek için diğer bazı par-
çaların da sökülmesi gerekir. Bu,
özellikle far ampullerini değiştir-
mek için ön far grubunu sökme-
niz gerektiğinde karşılaşacağınız
bir durumdur. Far grubunun sö-
külmesi/takılması sırasında araca
zarar verebilirsiniz.
• İlave ampul veya LED takmayınız.
Taktığınız takdirde, lamba düzgün
çalışmayabilir ve sigorta kutusun-
da veya elektrik kablo sisteminde
problem meydana gelebilir.

Bakım
72 7

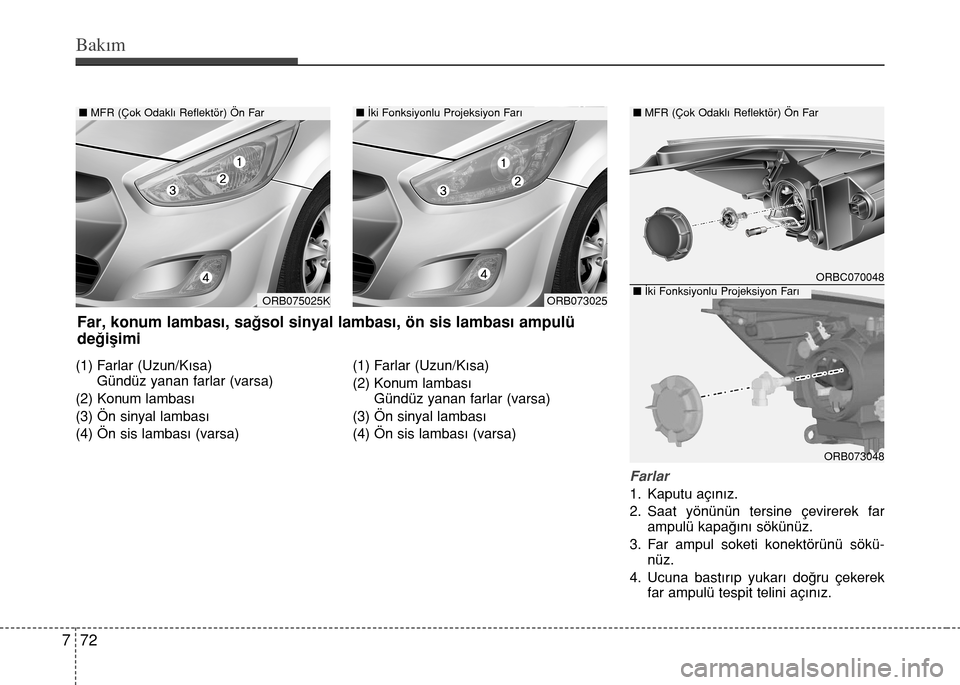

(1) Farlar (Uzun/Kısa)
Gündüz yanan farlar (varsa)
(2) Konum lambası
(3) Ön sinyal lambası
(4) Ön sis lambası (varsa)(1) Farlar (Uzun/Kısa)
(2) Konum lambası
Gündüz yanan farlar (varsa)
(3) Ön sinyal lambası
(4) Ön sis lambası (varsa)
Farlar
1. Kaputu açınız.
2. Saat yönünün tersine çevirerek far
ampulü kapağını sökünüz.
3. Far ampul soketi konektörünü sökü-
nüz.
4. Ucuna bastırıp yukarı doğru çekerek
far ampulü tespit telini açınız.
ORB075025K
nMFR (Çok Odaklı Reflektör) Ön Far
ORB073025
nİki Fonksiyonlu Projeksiyon Farı
ORBC070048
ORB073048 nMFR (Çok Odaklı Reflektör) Ön Far
nİki Fonksiyonlu Projeksiyon Farı
Far, konum lambası, sağsol sinyal lambası, ön sis lambası ampulü
değişimi

773
Bakım

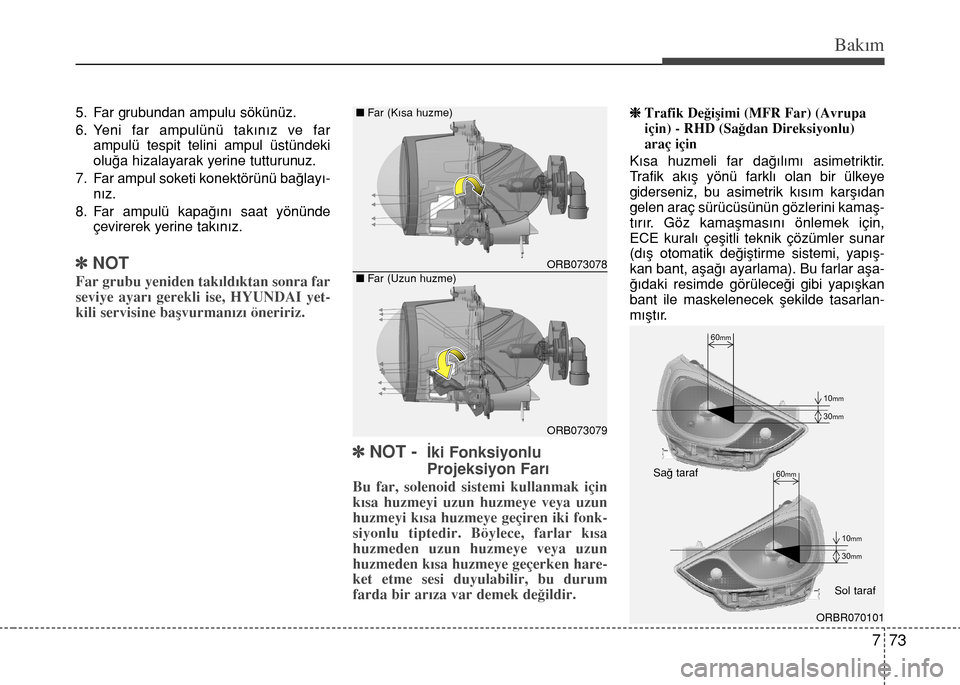

5. Far grubundan ampulu sökünüz.
6. Yeni far ampulünü takınız ve far
ampulü tespit telini ampul üstündeki
oluğa hizalayarak yerine tutturunuz.
7. Far ampul soketi konektörünü bağlayı-
nız.
8. Far ampulü kapağını saat yönünde
çevirerek yerine takınız.
]NOT
Far grubu yeniden takıldıktan sonra far
seviye ayarı gerekli ise, HYUNDAI yet-
kili servisine başvurmanızı öneririz.
]NOT - İki Fonksiyonlu
Projeksiyon Farı
Bu far, solenoid sistemi kullanmak için
kısa huzmeyi uzun huzmeye veya uzun
huzmeyi kısa huzmeye geçiren iki fonk-
siyonlu tiptedir. Böylece, farlar kısa
huzmeden uzun huzmeye veya uzun
huzmeden kısa huzmeye geçerken hare-
ket etme sesi duyulabilir, bu durum
farda bir arıza var demek değildir.
hTrafik Değişimi (MFR Far) (Avrupa
için) - RHD (Sağdan Direksiyonlu)
araç için
Kısa huzmeli far dağılımı asimetriktir.
Trafik akış yönü farklı olan bir ülkeye
giderseniz, bu asimetrik kısım karşıdan
gelen araç sürücüsünün gözlerini kamaş-
tırır. Göz kamaşmasını önlemek için,
ECE kuralı çeşitli teknik çözümler sunar
(dış otomatik değiştirme sistemi, yapış-
kan bant, aşağı ayarlama). Bu farlar aşa-
ğıdaki resimde görüleceği gibi yapışkan
bant ile maskelenecek şekilde tasarlan-
mıştır.
60mm
30mm
10mm
30mm
10mm
60mm
ORBR070101 Sağ taraf
Sol taraf
ORB073078
ORB073079 nFar (Kısa huzme)
nFar (Uzun huzme)

Bakım
74 7
hTrafik Değişimi
(İki Fonksiyonlu Projeksiyon Farı)
Kısa huzmeli far dağılımı asimetriktir.
Trafik akış yönü farklı olan bir ülkeye
giderseniz, bu asimetrik kısım karşıdan
gelen araç sürücüsünün gözlerini kamaş-
tırır. Göz kamaşmasını önlemek için,
ECE kuralı çeşitli teknik çözümler sunar
(dış otomatik değiştirme sistemi, yapış-
kan bant, aşağı ayarlama). Bu farlar kar-
şıdan gelen araç sürücüsünün gözlerini
kamaştırmamak üzere tasarlanmıştır.
Böylece, trafik akış yönü farklı olan bir
ülkede farlarınızı değiştirmeye gerek yok-
tur.
Pozisyon lambası
1. Kaputu açınız.
2. Saat yönünün tersine çevirerek far
ampulü kapağını sökünüz.
3. Soketi dışarı doğru çekerek çıkartınız.
4. Ampulü dışarı doğru çekerek çıkartı-
nız.
5. Sokete yeni bir ampul takınız.
6. Soketi takınız.
7. Far ampulü kapağını saat yönünde
çevirerek yerine takınız.
UYARI- Halojen ampuller
• Halojen ampullerin içinde basın-
çlı gaz vardır; kırılması halinde
çevreye cam parçaları uçuşabilir.
(Devam ediyor)
OHD076046
ORB073072 nMFR (Çok Odaklı Reflektör) Ön Far
nİki Fonksiyonlu Projeksiyon Farı
(Devam ediyor)
• Daima itinayla kullanınız, çizilme
ve sürtünmeye karşı koruyunuz.
Ampuller yanarken sıvılara te-
mas ettirmemeye dikkat ediniz.
Ampullere asla çıplak elle dokun-
mayınız. Üstünde kalabilecek
yağ, ampulün yandığı zaman aşırı
ısınmasına ve patlamasına neden
olabilir. Ampul, yalnızca farlara
takılmaya hazır olduğunda amba-
lajından çıkartılmalıdır.
• Bir ampul çatlayacak ve-ya ha-
sarlanacak olursa derhal değişti-
riniz ve eskisini gerektiği şekilde
imha ediniz.
• Ampul değiştirirken, koruyucu
gözlük takınız. Yerinden çıkarma-
dan önce ampulun soğumasını
sağlayınız.
