Hyundai Accent Blue 2019 Kullanım Kılavuzu (in Turkish)

775
Bakım
Sinyal lambası
1. Motoru kapatınız ve kaputu açınız.
2. Soket üstündeki tırnaklar grubun üze-
rinde bulunan yuvalarla aynı hizaya
gelene kadar soketi saat yönünün ter-
sine çevirerek gruptan sökünüz.3. Ampule bastırıp üstündeki tırnaklar
sokette bulunan yuvalarla aynı hizaya
gelene kadar saat yönünün tersine
çevirerek ampulü soketten çıkartınız.
Ampulu soketten dışarı çekiniz.
4. Sokete sokup yerine oturana kadar
çevirerek yeni ampulü takınız.
5. Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz. Soketi gruba itiniz ve
saat yönünde çeviriniz.
Ön sis farı ampulleri (varsa)
1. Ön tampon alt kapağını sökünüz.
2. Elinizle ön tamponun arkasına elinizle
ulaşınız.
3. Güç konektörünü yuvadan ayırınız.
ORBC070030
ORBC070031
ORBC070049
ORB073049
nMFR (Çok Odaklı Reflektör) Ön Far
nİki Fonksiyonlu Projeksiyon Farı

Bakım
76 7

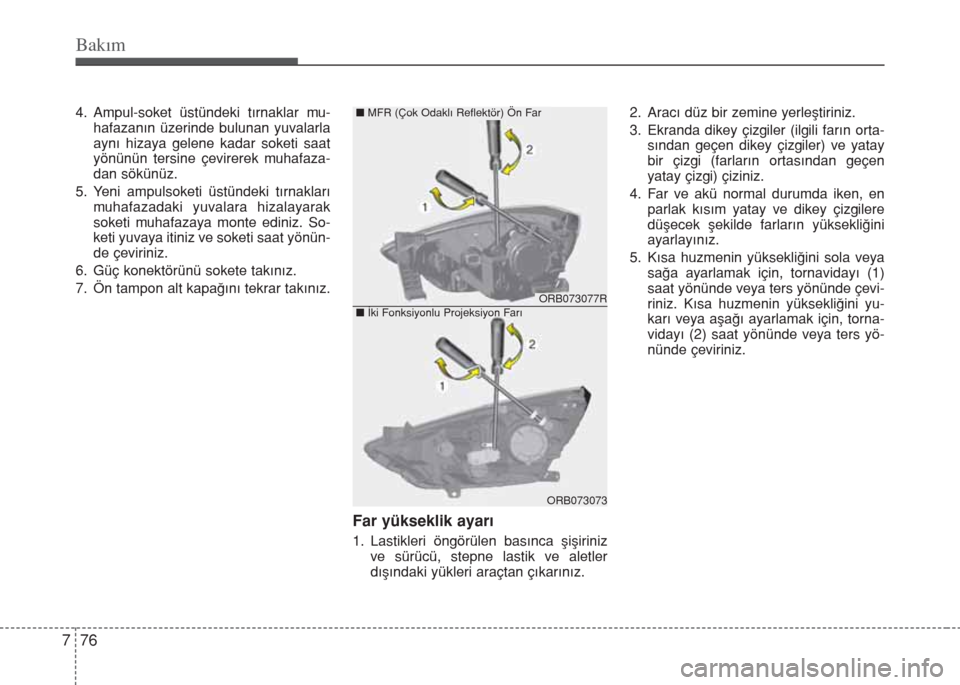

4. Ampul-soket üstündeki tırnaklar mu-
hafazanın üzerinde bulunan yuvalarla
aynı hizaya gelene kadar soketi saat
yönünün tersine çevirerek muhafaza-
dan sökünüz.
5. Yeni ampulsoketi üstündeki tırnakları
muhafazadaki yuvalara hizalayarak
soketi muhafazaya monte ediniz. So-
keti yuvaya itiniz ve soketi saat yönün-
de çeviriniz.
6. Güç konektörünü sokete takınız.
7. Ön tampon alt kapağını tekrar takınız.
Far yükseklik ayarı
1. Lastikleri öngörülen basınca şişiriniz
ve sürücü, stepne lastik ve aletler
dışındaki yükleri araçtan çıkarınız.2. Aracı düz bir zemine yerleştiriniz.
3. Ekranda dikey çizgiler (ilgili farın orta-
sından geçen dikey çizgiler) ve yatay
bir çizgi (farların ortasından geçen
yatay çizgi) çiziniz.
4. Far ve akü normal durumda iken, en
parlak kısım yatay ve dikey çizgilere
düşecek şekilde farların yüksekliğini
ayarlayınız.
5. Kısa huzmenin yüksekliğini sola veya
sağa ayarlamak için, tornavidayı (1)
saat yönünde veya ters yönünde çevi-
riniz. Kısa huzmenin yüksekliğini yu-
karı veya aşağı ayarlamak için, torna-
vidayı (2) saat yönünde veya ters yö-
nünde çeviriniz.
ORB073077R
ORB073073
nMFR (Çok Odaklı Reflektör) Ön Far
nİki Fonksiyonlu Projeksiyon Farı

777
Bakım

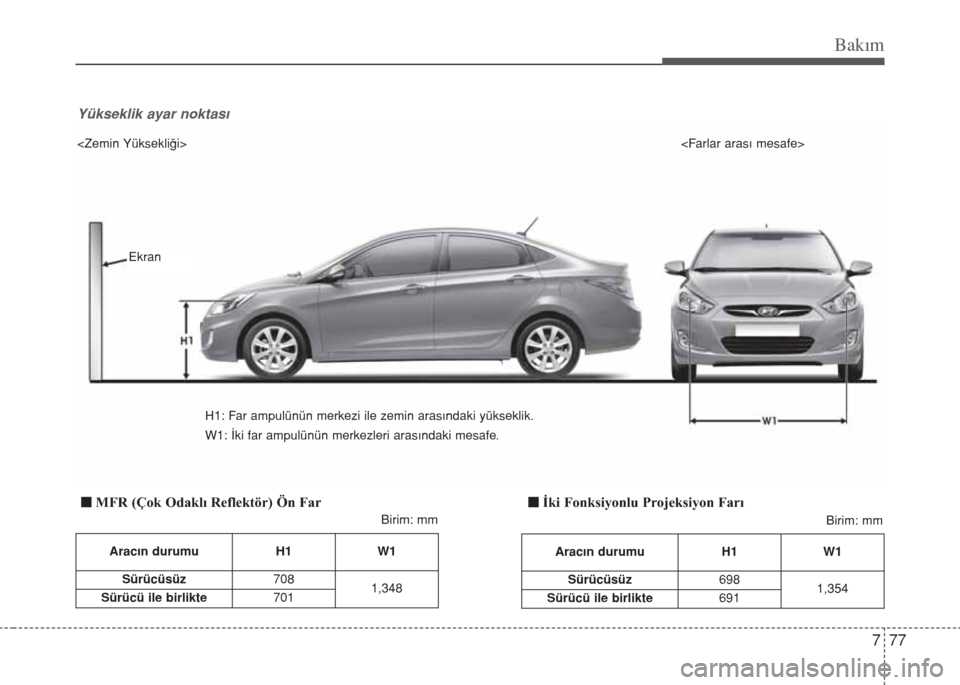

Aracın durumu H1 W1
Sürücüsüz708
1,348
Sürücü ile birlikte701
Birim: mm
H1: Far ampulünün merkezi ile zemin arasındaki yükseklik.
W1: İki far ampulünün merkezleri arasındaki mesafe.
Yükseklik ayar noktası
Aracın durumu H1 W1
Sürücüsüz698
1,354
Sürücü ile birlikte691
nMFR (Çok Odaklı Reflektör) Ön Far
nİki Fonksiyonlu Projeksiyon Farı
Birim: mm
Ekran

Bakım
78 7
OMD051054L

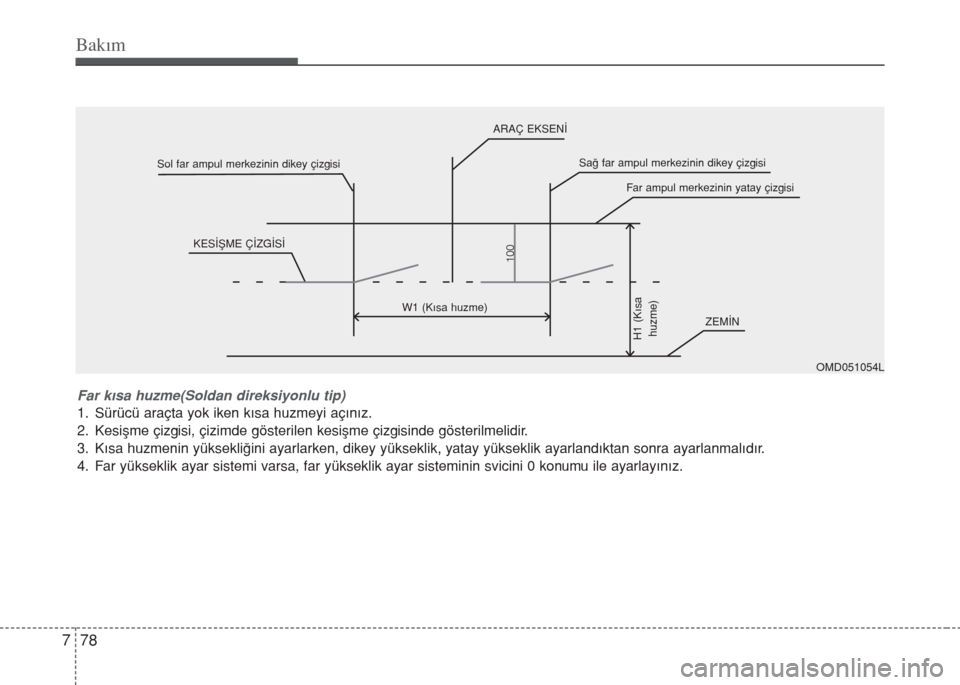

Far kısa huzme(Soldan direksiyonlu tip)
1. Sürücü araçta yok iken kısa huzmeyi açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa huzmenin yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra ayarlanmalıdır.
4. Far yükseklik ayar sistemi varsa, far yükseklik ayar sisteminin svicini 0 konumu ile ayarlayınız.
ARAÇ EKSENİ
Sol far ampul merkezinin dikey çizgisi
KESİŞME ÇİZGİSİ
W1 (Kısa huzme)
ZEMÄ°N
H1 (Kısa
huzme)
Sağ far ampul merkezinin dikey çizgisi
Far ampul merkezinin yatay çizgisi

779
Bakım
OMD051055L

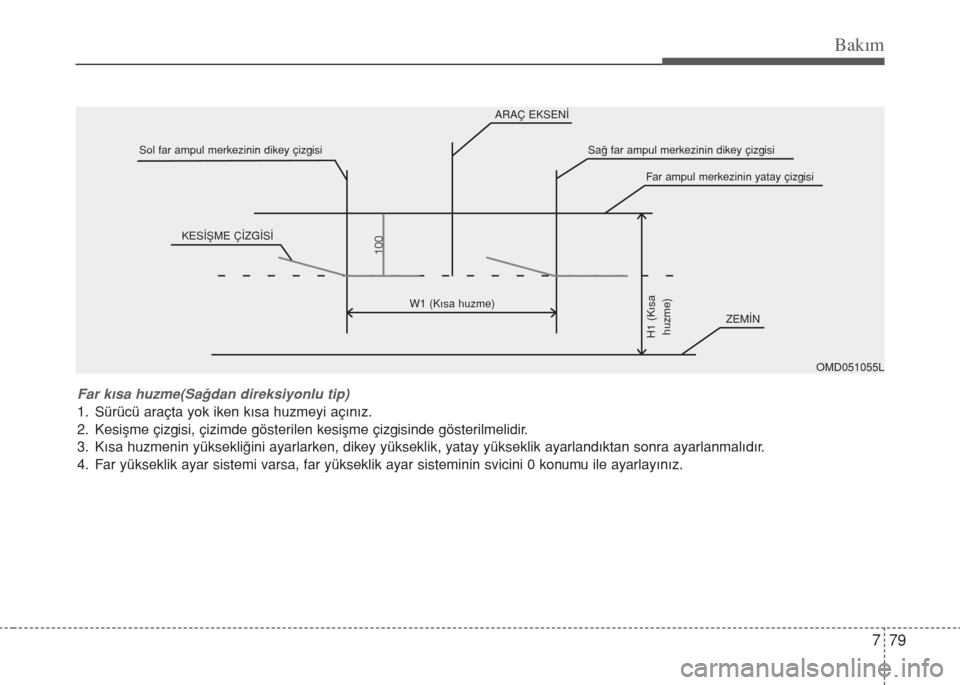

Far kısa huzme(Sağdan direksiyonlu tip)
1. Sürücü araçta yok iken kısa huzmeyi açınız.
2. Kesişme çizgisi, çizimde gösterilen kesişme çizgisinde gösterilmelidir.
3. Kısa huzmenin yüksekliğini ayarlarken, dikey yükseklik, yatay yükseklik ayarlandıktan sonra ayarlanmalıdır.
4. Far yükseklik ayar sistemi varsa, far yükseklik ayar sisteminin svicini 0 konumu ile ayarlayınız.
ARAÇ EKSENİ
Sol far ampul merkezinin dikey çizgisi
KESİŞME ÇİZGİSİ
W1 (Kısa huzme)
ZEMÄ°N
H1 (Kısa
huzme)
Sağ far ampul merkezinin dikey çizgisi
Far ampul merkezinin yatay çizgisi

Bakım
80 7

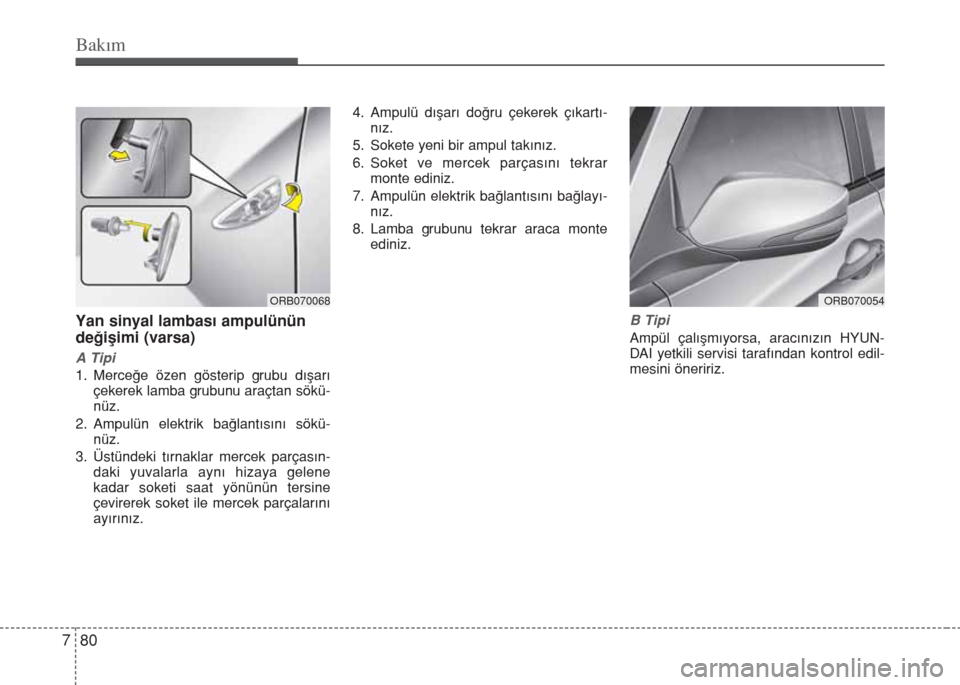

Yan sinyal lambası ampulünün
deÄŸiÅŸimi (varsa)
A Tipi
1. Merceğe özen gösterip grubu dışarı
çekerek lamba grubunu araçtan sökü-
nüz.
2. Ampulün elektrik bağlantısını sökü-
nüz.
3. Üstündeki tırnaklar mercek parçasın-
daki yuvalarla aynı hizaya gelene
kadar soketi saat yönünün tersine
çevirerek soket ile mercek parçalarını
ayırınız.4. Ampulü dışarı doğru çekerek çıkartı-
nız.
5. Sokete yeni bir ampul takınız.
6. Soket ve mercek parçasını tekrar
monte ediniz.
7. Ampulün elektrik bağlantısını bağlayı-
nız.
8. Lamba grubunu tekrar araca monte
ediniz.
B Tipi
Ampül çalışmıyorsa, aracınızın HYUN-
DAI yetkili servisi tarafından kontrol edil-
mesini öneririz.
ORB070068ORB070054

781
Bakım

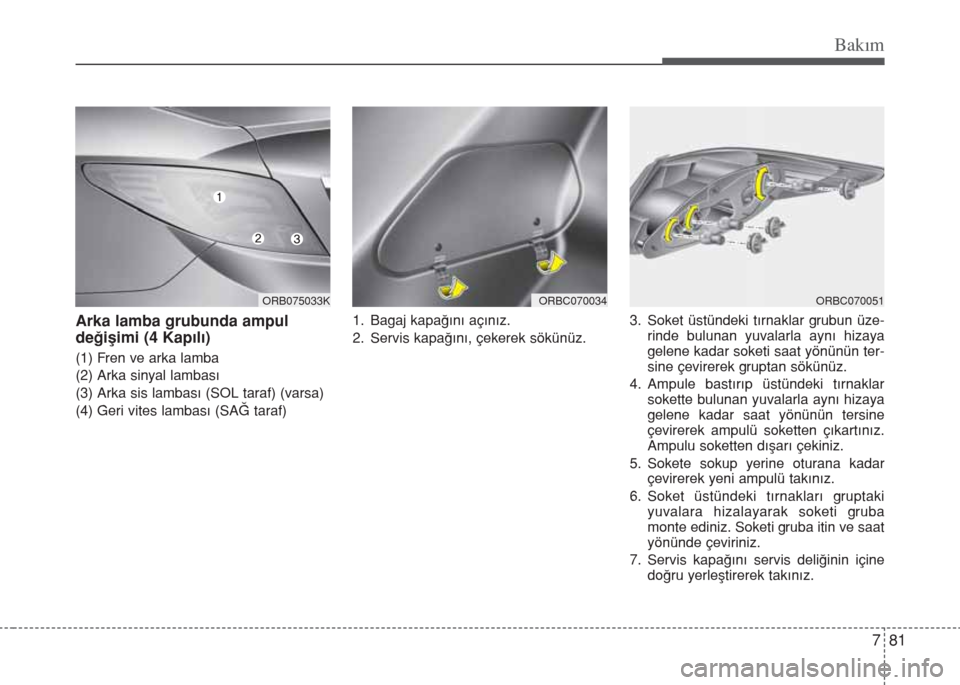

Arka lamba grubunda ampul
değişimi (4 Kapılı)
(1) Fren ve arka lamba
(2) Arka sinyal lambası
(3) Arka sis lambası (SOL taraf) (varsa)
(4) Geri vites lambası (SAĞ taraf)1. Bagaj kapağını açınız.
2. Servis kapağını, çekerek sökünüz.3. Soket üstündeki tırnaklar grubun üze-
rinde bulunan yuvalarla aynı hizaya
gelene kadar soketi saat yönünün ter-
sine çevirerek gruptan sökünüz.
4. Ampule bastırıp üstündeki tırnaklar
sokette bulunan yuvalarla aynı hizaya
gelene kadar saat yönünün tersine
çevirerek ampulü soketten çıkartınız.
Ampulu soketten dışarı çekiniz.
5. Sokete sokup yerine oturana kadar
çevirerek yeni ampulü takınız.
6. Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz. Soketi gruba itin ve saat
yönünde çeviriniz.
7. Servis kapağını servis deliğinin içine
doğru yerleştirerek takınız.
ORBC070034ORB075033KORBC070051

Bakım
82 7

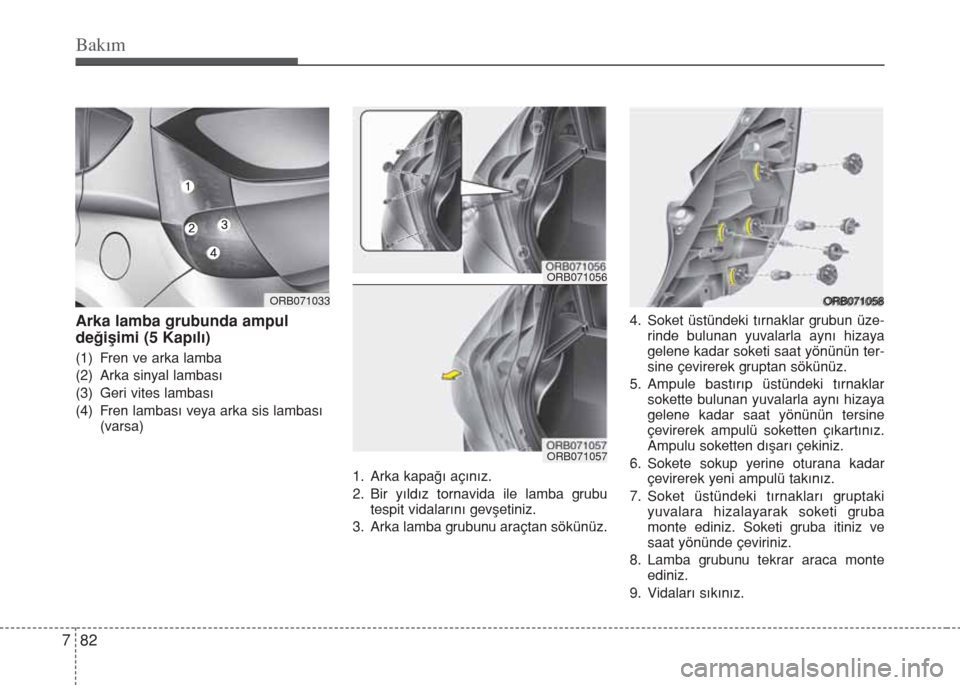

Arka lamba grubunda ampul
değişimi (5 Kapılı)
(1) Fren ve arka lamba
(2) Arka sinyal lambası
(3) Geri vites lambası
(4) Fren lambası veya arka sis lambası
(varsa)
1. Arka kapağı açınız.
2. Bir yıldız tornavida ile lamba grubu
tespit vidalarını gevşetiniz.
3. Arka lamba grubunu araçtan sökünüz.4. Soket üstündeki tırnaklar grubun üze-
rinde bulunan yuvalarla aynı hizaya
gelene kadar soketi saat yönünün ter-
sine çevirerek gruptan sökünüz.
5. Ampule bastırıp üstündeki tırnaklar
sokette bulunan yuvalarla aynı hizaya
gelene kadar saat yönünün tersine
çevirerek ampulü soketten çıkartınız.
Ampulu soketten dışarı çekiniz.
6. Sokete sokup yerine oturana kadar
çevirerek yeni ampulü takınız.
7. Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz. Soketi gruba itiniz ve
saat yönünde çeviriniz.
8. Lamba grubunu tekrar araca monte
ediniz.
9. Vidaları sıkınız.
ORB071056
ORB071057
ORB071033ORB071058

783
Bakım
Üçüncü fren lambası ampulünün
deÄŸiÅŸimi (varsa)
u4 Kapılı
1. Bagaj kapağını açınız.
2. Soketi saatin ters yönünde çevirerek
çıkarınız.
3. Ampulü soketten değiştiriniz.
4. Soketi saat yönünde çevirerek takınız.u5 Kapılı
Lamba çalışmıyorsa, aracınızın HYUN-
DAI yetkili servisi tarafından kontrol edil-
mesini öneririz.
ORBC070043
ORBC070036
ORB071043

Bakım
84 7
Plaka aydınlatma ampulünün
deÄŸiÅŸtirilmesi
u4 Kapılı
1. Bagaj kapağı trimini sökünüz.
2. Soketi saatin ters yönünde çevirerek
çıkartınız.
3. Ampulü dışarı doğru çekerek çıkartı-
nız.4. Yeni bir ampul takınız.
5. Soketi saat yönünde çevirerek takınız.
6. Bagaj kapağı trimini takınız.
u5 Kapılı
1. Bir düz tornavida ile, merceğe özen
göstererek lamba grubunu aractan
sökünüz.
2. Merceklerdeki soketleri sökünüz.
3. Ampulü dışarı doğru çekerek çıkartı-
nız.
4. Sokete yeni bir ampul takınız ve soke-
ti merceÄŸe monte ediniz.
5. Merceği dikkatle yerine takınız.
ORBC070041
ORBC070042
ORB071055
DÄ°KKAT
Merceği, mercek tırnağını ve plastik
gövdeyi kirletmemeye ve hasar ver-
memeye özen gösteriniz.
