Hyundai Aslan 2017 아슬란 AG - 사용 설명서 (in Korean)
Manufacturer: HYUNDAI, Model Year: 2017, Model line: Aslan, Model: Hyundai Aslan 2017Pages: 459, PDF Size: 21.01 MB

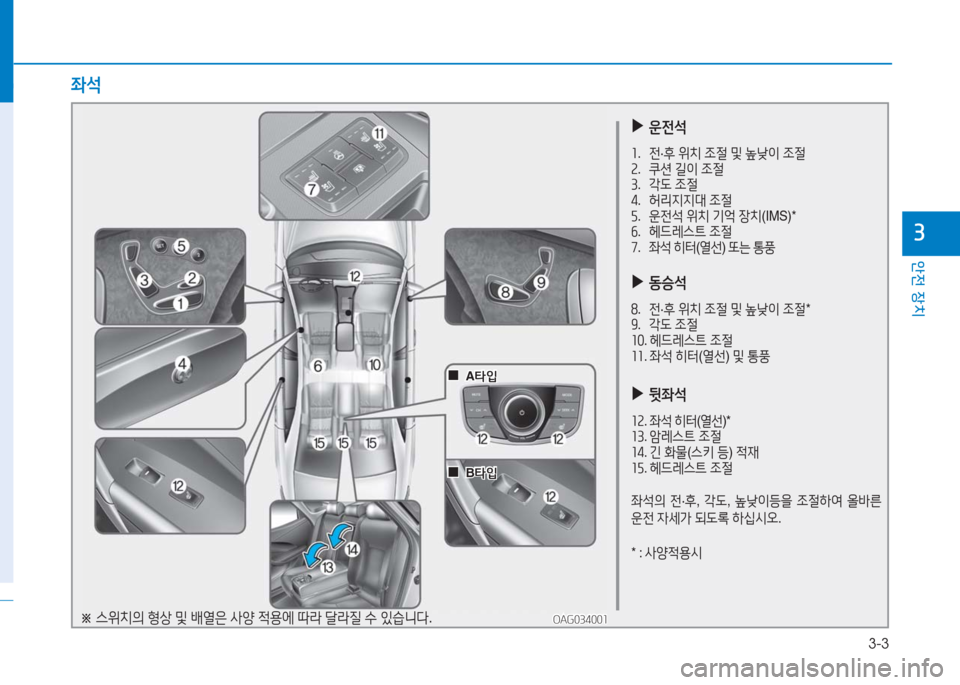

Page 41 of 459
3-3
안전 장치
3
▶운전석
1. 전·후 위치 조절 및 높낮이 조절2. 쿠션 길이 조절3. 각도 조절4. 허리지지대 조절5. 운전석 위치 기억 장치(IMS)*6. 헤드레스트 조절7. 좌석 히터(열선) 또는 통풍
▶동승석
8. 전·후 위치 조절 및 높낮이 조절*9. 각도 조절10. 헤드레스트 조절11. 좌석 히터(열선) 및 통풍
▶뒷좌석
12. 좌석 히터(열선)* 13. 암레스트 조절14. 긴 화물(스키 등) 적재15. 헤드레스트 조절
좌석의 전·후, 각도, 높낮이등을 조절하여 올바른
운전 자세가 되도록 하십시오.
* : 사양적용시
OAG034001OAG034001
00A타입A타입
00B타입B타입
좌석
※ 스위치의 형상 및 배열은 사양 적용에 따라 달라질 수 있습니다.

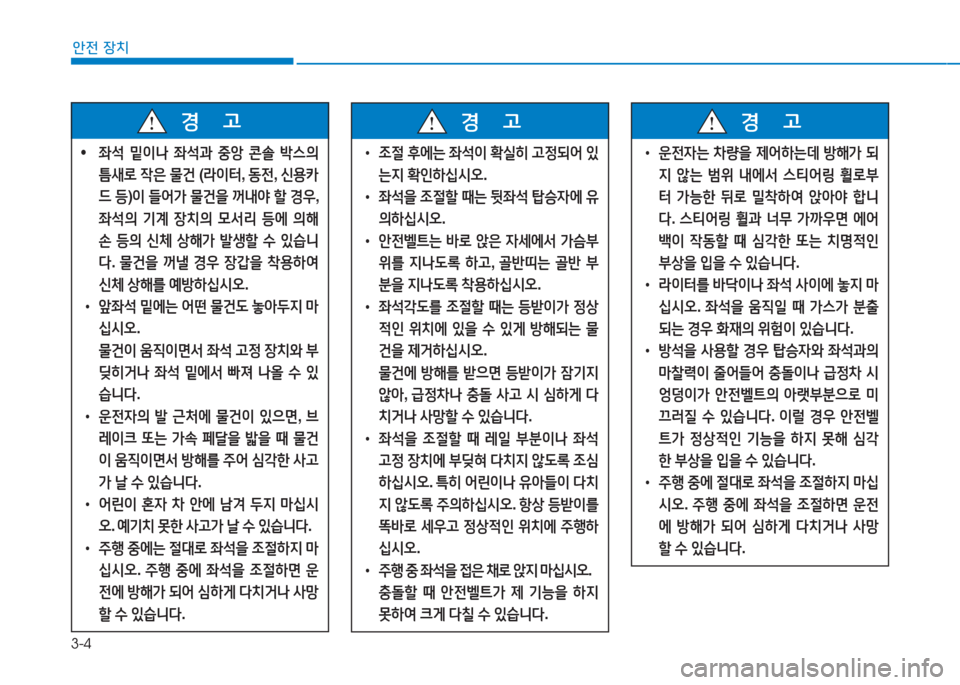

Page 42 of 459
3-4
안전 장치
•좌석 밑이나 좌석과 중앙 콘솔 박스의
틈새로 작은 물건 (라이터, 동전, 신용카
드 등)이 들어가 물건을 꺼내야 할 경우,
좌석의 기계 장치의 모서리 등에 의해
손 등의 신체 상해가 발생할 수 있습니
다. 물건을 꺼낼 경우 장갑을 착용하여
신체 상해를 예방하십시오.
•앞좌석 밑에는 어떤 물건도 놓아두지 마
십시오.
물건이 움직이면서 좌석 고정 장치와 부
딪히거나 좌석 밑에서 빠져 나올 수 있
습니다.
•운전자의 발 근처에 물건이 있으면, 브
레이크 또는 가속 페달을 밟을 때 물건
이 움직이면서 방해를 주어 심각한 사고
가 날 수 있습니다.
•어린이 혼자 차 안에 남겨 두지 마십시
오. 예기치 못한 사고가 날 수 있습니다.
•주행 중에는 절대로 좌석을 조절하지 마
십시오. 주행 중에 좌석을 조절하면 운
전에 방해가 되어 심하게 다치거나 사망
할 수 있습니다.
경 고
•조절 후에는 좌석이 확실히 고정되어 있
는지 확인하십시오.
•좌석을 조절할 때는 뒷좌석 탑승자에 유
의하십시오.
•안전벨트는 바로 앉은 자세에서 가슴부
위를 지나도록 하고, 골반띠는 골반 부
분을 지나도록 착용하십시오.
•좌석각도를 조절할 때는 등받이가 정상
적인 위치에 있을 수 있게 방해되는 물
건을 제거하십시오.
물건에 방해를 받으면 등받이가 잠기지
않아, 급정차나 충돌 사고 시 심하게 다
치거나 사망할 수 있습니다.
•좌석을 조절할 때 레일 부분이나 좌석
고정 장치에 부딪혀 다치지 않도록 조심
하십시오. 특히 어린이나 유아들이 다치
지 않도록 주의하십시오. 항상 등받이를
똑바로 세우고 정상적인 위치에 주행하
십시오.
•주행 중 좌석을 접은 채로 앉지 마십시오.
충돌할 때 안전벨트가 제 기능을 하지
못하여 크게 다칠 수 있습니다.
경 고
•운전자는 차량을 제어하는데 방해가 되
지 않는 범위 내에서 스티어링 휠로부
터 가능한 뒤로 밀착하여 앉아야 합니
다. 스티어링 휠과 너무 가까우면 에어
백이 작동할 때 심각한 또는 치명적인
부상을 입을 수 있습니다.
•라이터를 바닥이나 좌석 사이에 놓지 마
십시오. 좌석을 움직일 때 가스가 분출
되는 경우 화재의 위험이 있습니다.
•방석을 사용할 경우 탑승자와 좌석과의
마찰력이 줄어들어 충돌이나 급정차 시
엉덩이가 안전벨트의 아랫부분으로 미
끄러질 수 있습니다. 이럴 경우 안전벨
트가 정상적인 기능을 하지 못해 심각
한 부상을 입을 수 있습니다.
•주행 중에 절대로 좌석을 조절하지 마십
시오. 주행 중에 좌석을 조절하면 운전
에 방해가 되어 심하게 다치거나 사망
할 수 있습니다.
경 고

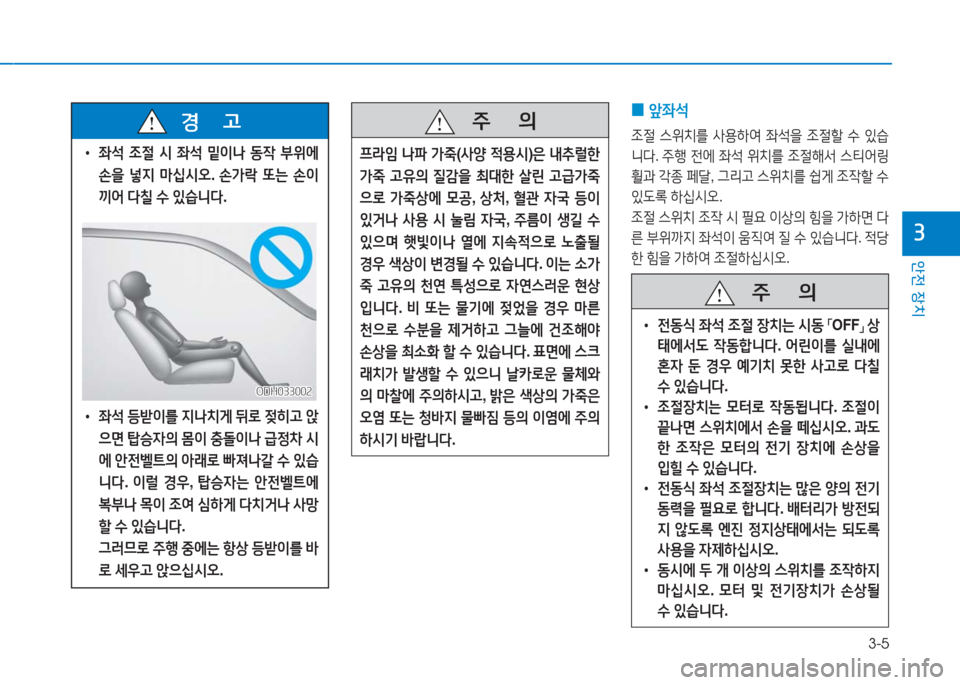

Page 43 of 459
3-5
안전 장치
3
0앞좌석
조절 스위치를 사용하여 좌석을 조절할 수 있습
니다. 주행 전에 좌석 위치를 조절해서 스티어링
휠과 각종 페달, 그리고 스위치를 쉽게 조작할 수
있도록 하십시오.
조절 스위치 조작 시 필요 이상의 힘을 가하면 다
른 부위까지 좌석이 움직여 질 수 있습니다. 적당
한 힘을 가하여 조절하십시오.
주 의
•전동식 좌석 조절 장치는 시동 「OFF」 상
태에서도 작동합니다. 어린이를 실내에
혼자 둔 경우 예기치 못한 사고로 다칠
수 있습니다.
•조절장치는 모터로 작동됩니다. 조절이
끝나면 스위치에서 손을 떼십시오. 과도
한 조작은 모터의 전기 장치에 손상을
입힐 수 있습니다.
•전동식 좌석 조절장치는 많은 양의 전기
동력을 필요로 합니다. 배터리가 방전되
지 않도록 엔진 정지상태에서는 되도록
사용을 자제하십시오.
•동시에 두 개 이상의 스위치를 조작하지
마십시오. 모터 및 전기장치가 손상될
수 있습니다.
주 의
프라임 나파 가죽(사양 적용시)은 내추럴한
가죽 고유의 질감을 최대한 살린 고급가죽
으로 가죽상에 모공, 상처, 혈관 자국 등이
있거나 사용 시 눌림 자국, 주름이 생길 수
있으며 햇빛이나 열에 지속적으로 노출될
경우 색상이 변경될 수 있습니다. 이는 소가
죽 고유의 천연 특성으로 자연스러운 현상
입니다. 비 또는 물기에 젖었을 경우 마른
천으로 수분을 제거하고 그늘에 건조해야
손상을 최소화 할 수 있습니다. 표면에 스크
래치가 발생할 수 있으니 날카로운 물체와
의 마찰에 주의하시고, 밝은 색상의 가죽은
오염 또는 청바지 물빠짐 등의 이염에 주의
하시기 바랍니다.
•좌석 조절 시 좌석 밑이나 동작 부위에
손을 넣지 마십시오. 손가락 또는 손이
끼어 다칠 수 있습니다.
•좌석 등받이를 지나치게 뒤로 젖히고 앉
으면 탑승자의 몸이 충돌이나 급정차 시
에 안전벨트의 아래로 빠져나갈 수 있습
니다. 이럴 경우, 탑승자는 안전벨트에
복부나 목이 조여 심하게 다치거나 사망
할 수 있습니다.
그러므로 주행 중에는 항상 등받이를 바
로 세우고 앉으십시오.
경 고
ODH033002ODH033002

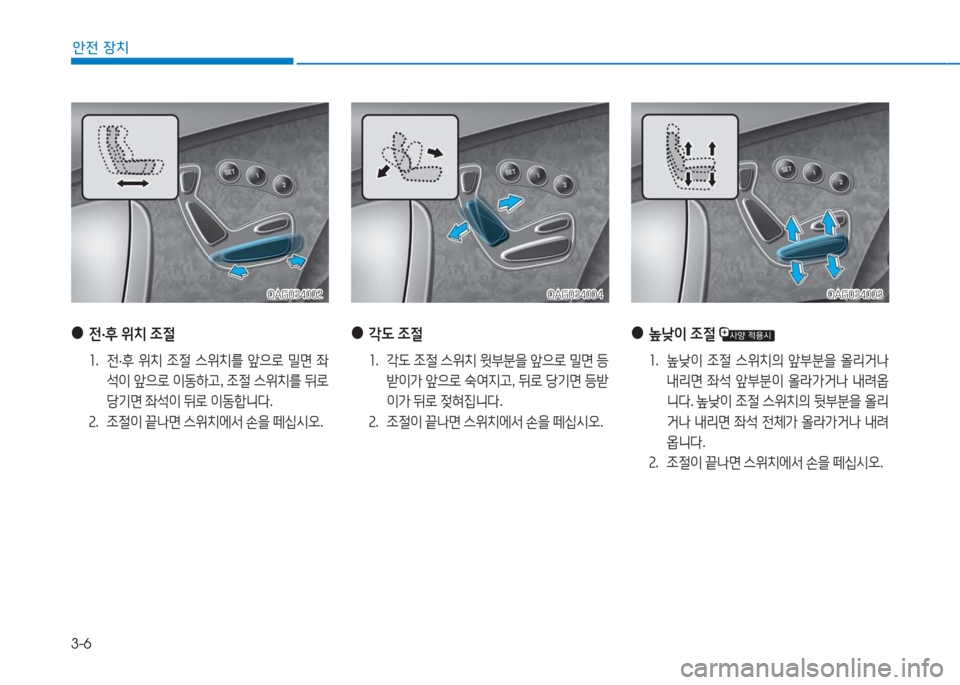

Page 44 of 459
3-6
안전 장치
●전·후 위치 조절
1. 전·후 위치 조절 스위치를 앞으로 밀면 좌
석이 앞으로 이동하고, 조절 스위치를 뒤로
당기면 좌석이 뒤로 이동합니다.
2. 조절이 끝나면 스위치에서 손을 떼십시오.
OAG034002OAG034002
●각도 조절
1. 각도 조절 스위치 윗부분을 앞으로 밀면 등
받이가 앞으로 숙여지고, 뒤로 당기면 등받
이가 뒤로 젖혀집니다.
2. 조절이 끝나면 스위치에서 손을 떼십시오.
OAG034004OAG034004
●높낮이 조절
1. 높낮이 조절 스위치의 앞부분을 올리거나
내리면 좌석 앞부분이 올라가거나 내려옵
니다. 높낮이 조절 스위치의 뒷부분을 올리
거나 내리면 좌석 전체가 올라가거나 내려
옵니다.
2. 조절이 끝나면 스위치에서 손을 떼십시오.
OAG034003OAG034003

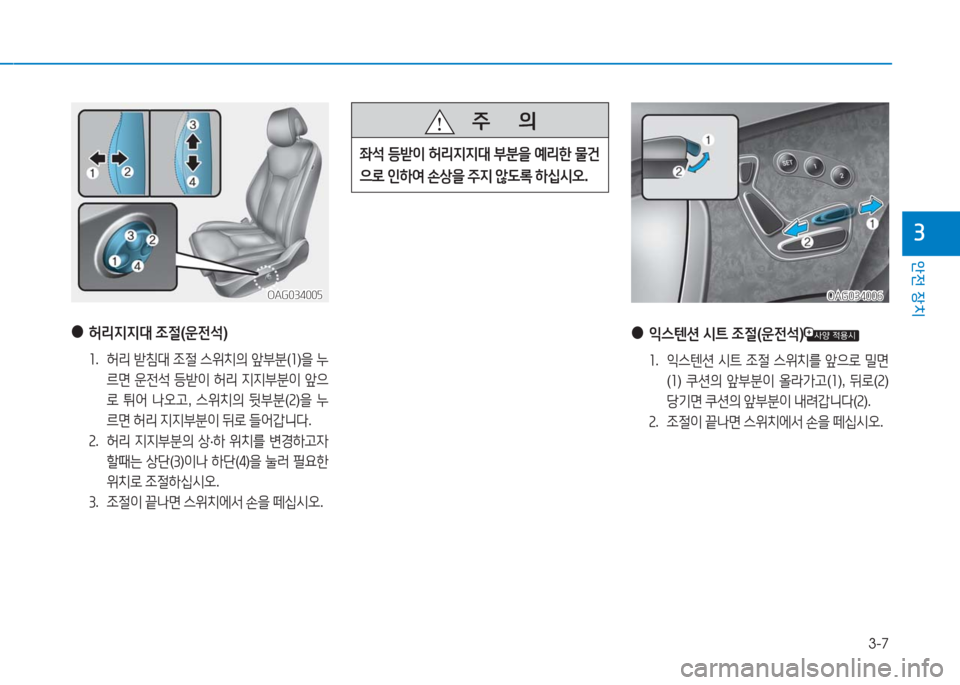

Page 45 of 459
3-7
안전 장치
3
OAG034006OAG034006
●익스텐션 시트 조절(운전석)
1. 익스텐션 시트 조절 스위치를 앞으로 밀면
(1) 쿠션의 앞부분이 올라가고(1), 뒤로(2)
당기면 쿠션의 앞부분이 내려갑니다(2).
2. 조절이 끝나면 스위치에서 손을 떼십시오.
00A타입A타입
OAG034005OAG034005
●허리지지대 조절(운전석)
1. 허리 받침대 조절 스위치의 앞부분(1)을 누
르면 운전석 등받이 허리 지지부분이 앞으
로 튀어 나오고, 스위치의 뒷부분(2)을 누
르면 허리 지지부분이 뒤로 들어갑니다.
2. 허리 지지부분의 상·하 위치를 변경하고자
할때는 상단(3)이나 하단(4)을 눌러 필요한
위치로 조절하십시오.
3. 조절이 끝나면 스위치에서 손을 떼십시오.
주 의
좌석 등받이 허리지지대 부분을 예리한 물건
으로 인하여 손상을 주지 않도록 하십시오.

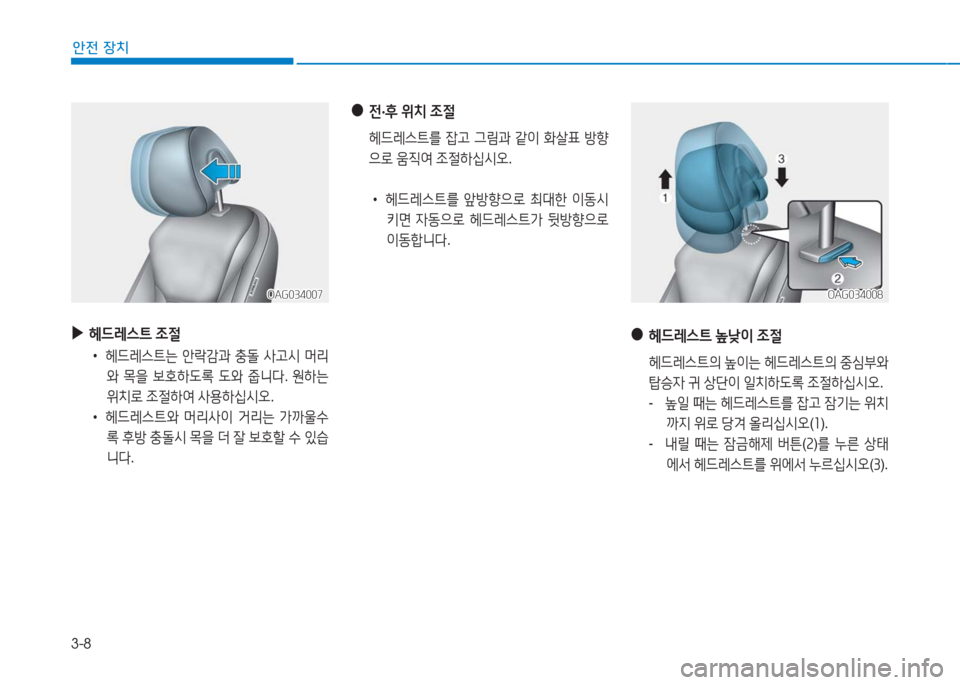

Page 46 of 459
3-8
안전 장치
▶헤드레스트 조절
•헤드레스트는 안락감과 충돌 사고시 머리
와 목을 보호하도록 도와 줍니다. 원하는
위치로 조절하여 사용하십시오.
•헤드레스트와 머리사이 거리는 가까울수
록 후방 충돌시 목을 더 잘 보호할 수 있습
니다.
OAG034007OAG034007
●전·후 위치 조절
헤드레스트를 잡고 그림과 같이 화살표 방향
으로 움직여 조절하십시오.
•헤드레스트를 앞방향으로 최대한 이동시
키면 자동으로 헤드레스트가 뒷방향으로
이동합니다.
●헤드레스트 높낮이 조절
헤드레스트의 높이는 헤드레스트의 중심부와
탑승자 귀 상단이 일치하도록 조절하십시오.
- 높일 때는 헤드레스트를 잡고 잠기는 위치
까지 위로 당겨 올리십시오(1).
- 내릴 때는 잠금해제 버튼(2)를 누른 상태
에서 헤드레스트를 위에서 누르십시오(3).
OAG034008OAG034008
Page 47 of 459
3-9
안전 장치
3
OAG034009OAG034009
●분리할 때
1. 등받이 각도 조절레버(1)로 좌석 등받이
를 뒤로 젖히십시오(2).
2. 헤드레스트를 끝까지 올린 후 잠금해제
버튼(3)을 누른상태에서 헤드레스트를 위
로 올려 분리 하십시오(4).
주 의
헤드레스트와 시트의 높이가 상단에 있고,
시트가 앞쪽으로 이동된 상태에서 시트 등
받이를 앞으로 젖힐 경우 선바이저 등 주변
부품과 닿을수 있으니 주의하십시오.
OLF034015OLF034015
OAG034010OAG034010
●장착할 때
1. 등받이 각도 조절레버로 좌석 등받이를
뒤로 젖히십시오.
2. 헤드레스트 폴을 등받이 홈에 장착 시킵니다.
3. 잠금해제 버튼(1)을 누른 상태에서 헤드레
스트를 내려 조절하십시오(2).
4. 등받이 각도 조절레버(3)로 좌석 등받이
를 바로 세우십시오(4).
Page 48 of 459
3-10
안전 장치
•머리나 목의 상해를 방지하기 위하여 헤
드레스트를 제거한 상태에서는 절대로
주행하지 마십시오.
•주행 중에는 헤드레스트를 조절하지 마
십시오.
경 고 주 의
•헤드레스트에 액세서리 등 다른 물건을
걸거나 부착하지 마십시오. 사고 시 다
칠 수 있습니다.
•헤드레스트 위치 조절시 폴가이드 사이
에 손가락이 끼어 다칠 수 있습니다. 조
절시 주의하십시오.
ODH033013ODH033013
OAG034011OAG034011
▶좌석 히터(열선)
•시동 상태에서 해당 좌석 히터 버튼을 누르
면 강약조절 표시등이 켜져 사용 중임을
나타내고 해당 좌석이 따뜻하게 됩니다.
•좌석 히터 작동(표시등 켜짐)상태에서 좌
석 온도가 일정 온도 이상 높아지면 자동
으로 작동을 멈추고, 온도가 내려가면 다
시 작동하게 됩니다.
•좌석 온도 조절
•좌석 히터 작동 중 버튼을 1.5초 이상 누르
면 좌석 히터를 끌 수 있습니다.
•시동을 「OFF」 후 「ON」하면 좌석 히터는
항상 「OFF」 상태가 됩니다.
OFF → 강() → 약()
↑
Page 49 of 459
3-11
안전 장치
3
히터 사용 중 아래의 사람은 열이 나거나 저
온화상을 입을 수 있으니 주의하십시오.
1. 유아, 어린이, 노인, 신체 부자유자 또는
기타 질병이 있는 분
2. 피부가 약한 분
3. 과로한 분
4. 과음한 분
5. 졸음이 올 수 있는 약(수면제, 감기약)을
복용한 분
경 고알아두기
저온화상이란?
피부가 40~50℃ 정도의 비교적 낮은 온도
에 장시간 노출되었을 때 열에 의하여 화상
을 입는 것을 말하며 통증이나 열을 그다지
느끼지 못하는 사이에 일어나므로 주의해
야 합니다.
시트 커버를 임의로 교체하지 마십시오. 히
터가 손상되어 화재가 발생할 위험이 있습
니다.
경 고
주 의
•요철 형태의 무거운 물건이나 날카로운
물건을 좌석에 올려 놓지 마십시오.
•좌석을 세척할 때 시너, 벤젠, 알코올, 가
솔린 등의 유기용제를 사용하지 마십시
오. 히터 및 좌석 표면을 손상시킬 수 있
습니다.
•과열 방지를 위해, 좌석에 모포나 방석
등을 올려 놓지 마십시오.
•물 등의 액체를 좌석에 쏟았을 경우, 좌
석 히터(열선)를 끄고 마른 수건으로 액
체를 닦아 낸 다음 완전히 건조 시킨 후
좌석 히터(열선)를 사용하십시오.
•좌석 히터(열선)는 많은 양의 전기동력
을 필요로 합니다. 배터리가 방전되지
않도록 엔진 정지상태에서는 되도록 사
용을 자제하십시오.
Page 50 of 459
3-12
안전 장치
•좌석 통풍 조절
•좌석 통풍 작동 중 버튼을 1.5초 이상 누르
면 좌석 통풍을 끌 수 있습니다.
•시동 「OFF」 후 「ON」하면 좌석 통풍은 항
상 「OFF」 상태가 됩니다.
•통풍 시트는 실내 공기를 흡수하여 통풍의
기능을 수행합니다. 그러므로 실내 온도에
따라 통풍 정도가 다르게 느껴집니다. 효
과적인 통풍을 위해 에어컨이나 히터와
함께 사용하십시오.
•좌석 및 등받이 표면의 미세 통풍구를 통
해 온도가 조절됩니다. 냉방 또는 난방 통
풍 스위치 작동 후 3~5분이 경과한 뒤 온
도 변화를 느낄 수 있습니다.
OAG034012OAG034012
OAG034013OAG034013
▶통풍시트
•시동 상태에서 해당 통풍시트 버튼을 누르
면 해당 표시등이 켜지면서 해당 좌석에
서 바람이 나옵니다.
00A타입A타입
00B타입B타입
주 의
•요철 형태의 무거운 물건이나 날카로운
물건을 좌석에 올려 놓지 마십시오.
•좌석을 세척할 때 시너, 벤젠, 알코올, 가
솔린 등의 유기용제를 사용하지 마십시
오. 좌석 통풍 시스템을 손상시킬 수 있
습니다.
•물 등의 액체를 좌석에 쏟았을 경우, 좌
석 통풍을 끄고 마른 수건으로 액체를
닦아 낸 다음 완전히 건조 시킨 후 좌석
통풍을 사용하십시오.
•냉·난방 시트는 보조 냉·난방 장치입니
다. 히터 및 에어컨 작동 정지 상태에서
장시간 사용할 경우 성능이 저하될 수 있
으므로 냉·난방 시트 사용 시, 가급적이
면 히터 및 에어컨과 함께 사용하십시오.
OFF → 강() → 중() → 약()
↑
