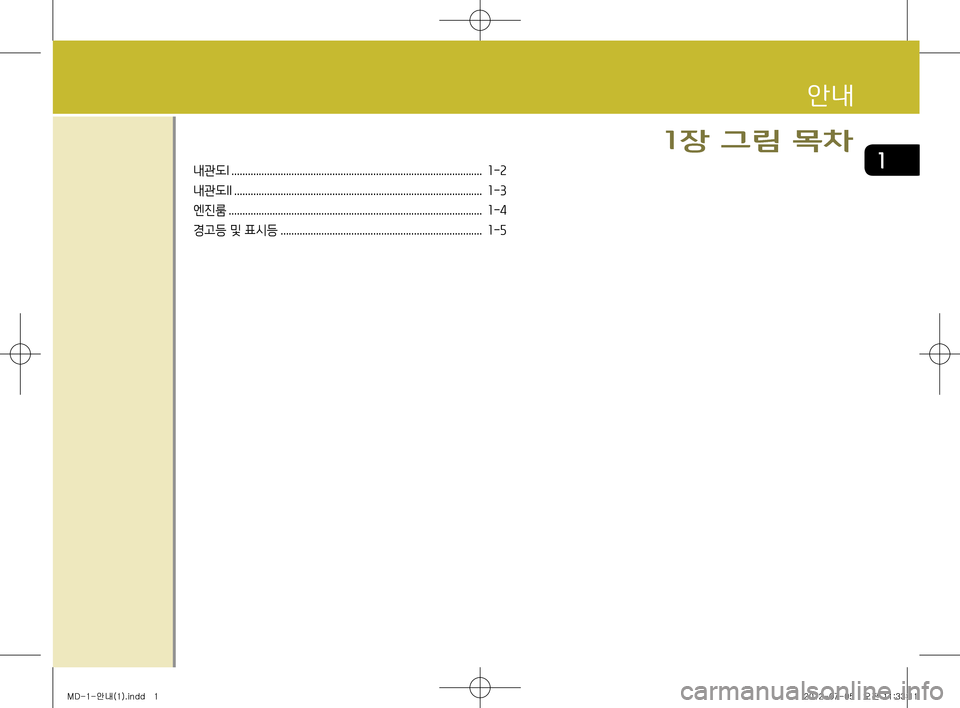

1내관도I ............................................................................................ 1-2
내관도II ........................................................................................... 1-3
엔진룸 ............................................................................................. 1-4
경고등 및 표시등 .......................................................................... 1-5
안내
1장 그림 목차
MD-1-안내(1).indd 12012-07-05 오전 11:33:11
Page 4 of 371
안내
1-2

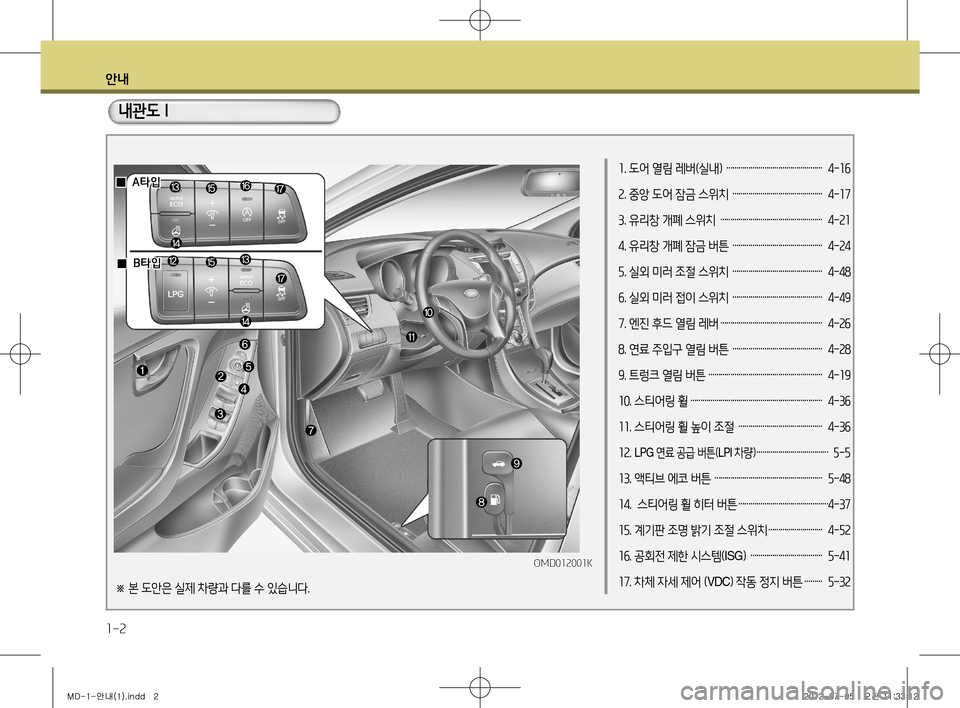

1. 도어 열림 레버(실내) ………………………………………… 4-16
2. 중앙 도어 잠금 스위치 ……………………………………… 4-17
3. 유리창 개폐 스위치 …………………………………………… 4-21
4. 유리창 개폐 잠금 버튼 ……………………………………… 4-24
5. 실외 미러 조절 스위치 ……………………………………… 4-48
6. 실외 미러 접이 스위치 ……………………………………… 4-49
7. 엔진 후드 열림 레버 …………………………………………… 4-26
8. 연료 주입구 열림 버튼 ……………………………………… 4-28
9. 트렁크 열림 버튼 ………………………………………………… 4-19
10. 스티어링 휠 ………………………………………………………… 4-36
11. 스티어링 휠 높이 조절 …………………………………… 4-36
12.
LPG 연료 공급 버튼( LPI 차량) ……………………………… 5-5
13. 액티브 에코 버튼 ……………………………………………… 5-48
14. 스티어링 휠 히터 버튼 ………………………………………4-37
15. 계기판 조명 밝기 조절 스위치 ……………………… 4-52
16. 공회전 제한 시스템( ISG) ……………………………… 5-41
17.
차체 자세 제어 ( VDC) 작동 정지 버튼 ……… 5-32
내관도 I
OMD012001K
※ 본 도안은 실제 차량과 다를 수 있습니다.
̰A타입
̰B타입
MD-1-안내(1).indd 22012-07-05 오전 11:33:12
Page 5 of 371
안내
1-3
1. 계기판 ……………………………………………………………………… 4-50
2. 경음기 ……………………………………………………………………… 4-38
3. 운전석 에어백 ……………………………………………………… 3-32
4. 조명 스위치 …………………………………………………………… 4-90
5. 와이퍼/와셔 스위치 …………………………………………… 4-94
6. 시동 스위치/시동 버튼 ……………………………… 5-2, 5-9
7. 비상경고등 버튼 ………………………………………………… 4-89
8. 시계 ……………………………………………………………………… 4-128
9. 오디오 ……………………………………………… 별도 매뉴얼 참조
10. 히터 및 에어컨 …………………………………… 4-100, 4-108
11. 변속레버 …………………………………………………… 5-17, 5-20
12. 오디오 리모컨 스위치 …………………………………… 4-132
13. 동승석 에어백 …………………………………………………… 3-32
14. 글로브 박스 ……………………………………………………… 4-123
15. 주차 브레이크 …………………………………………………… 5-29
16. 브레이크 페달 …………………………………………………… 5-27
17. 가속 페달 …………………………………………………… 5-4, 5-11

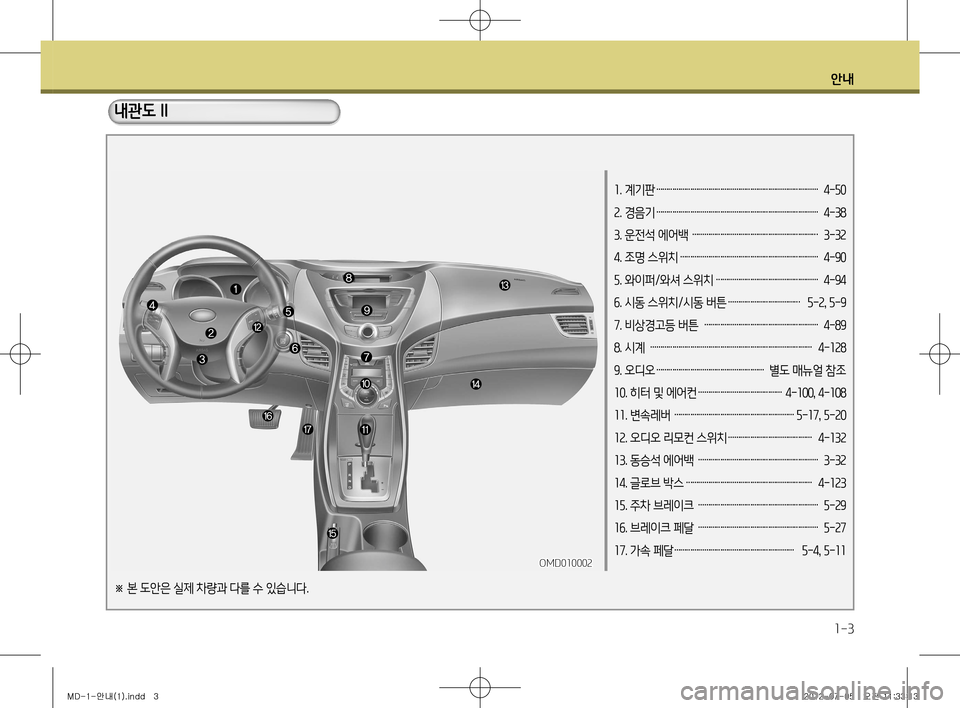

내관도 II
OMD010002
※ 본 도안은 실제 차량과 다를 수 있습니다.
MD-1-안내(1).indd 32012-07-05 오전 11:33:13
Page 6 of 371
안내
1-4

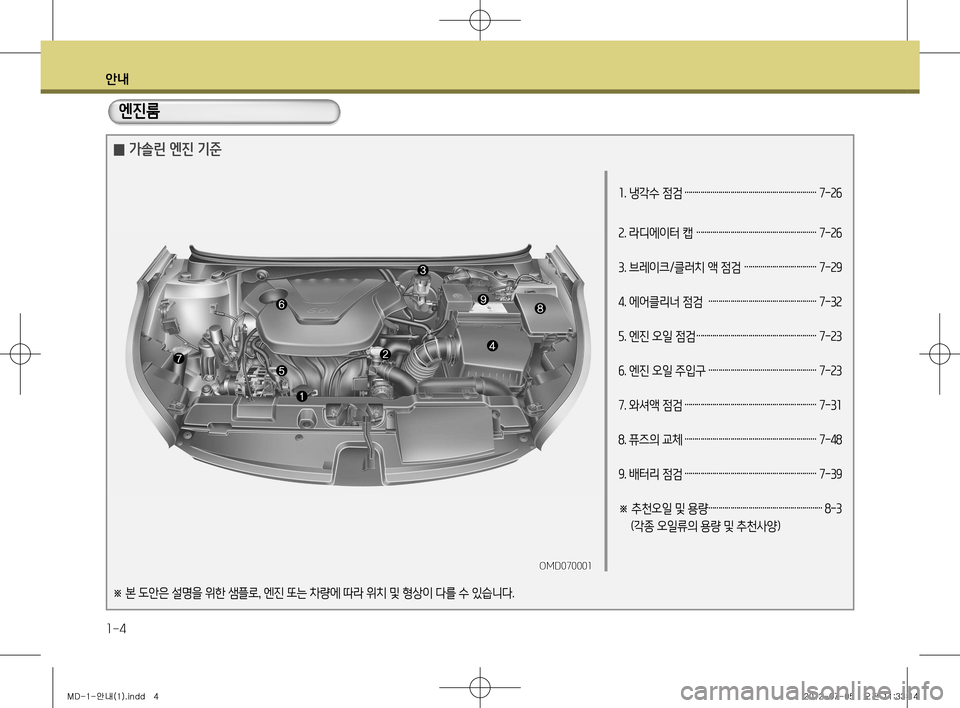

1. 냉각수 점검 ………………………………………………………… 7-26
2. 라디에이터 캡 …………………………………………………… 7-26
3. 브레이크/클러치 액 점검 ……………………………… 7-29
4. 에어클리너 점검 ……………………………………………… 7-32
5. 엔진 오일 점검 …………………………………………………… 7-23
6. 엔진 오일 주입구 ……………………………………………… 7-23
7. 와셔액 점검 ………………………………………………………… 7-31
8. 퓨즈의 교체 ………………………………………………………… 7-48
9. 배터리 점검 ………………………………………………………… 7-39
※ 추천오일 및 용량 ………………………………………………… 8-3
OMD070001
엔진룸
̰ 가솔린 엔진 기준
※ 본 도안은 설명을 위한 샘플로, 엔진 또는 차량에 따라 위치 및 형상이 다를 수 있습니다. (각종 오일류의 용량 및 추천사양)
MD-1-안내(1).indd 42012-07-05 오전 11:33:14
Page 7 of 371
안내
1-5
경고등 및 표시등
에어백 경고등
ABS 경고등
안전벨트 미착용 경고등
비상경고등 /방향지시등
전조등 상향 표시등
엔진 오일 압력 경고등
브레이크 경고등
안개등 표시등
도어 열림 경고등
연료 부족 경고등시동 대기 표시등 (LPI 차량)
( 사양 적용시 )
트렁크 열림 경고등
VDC 작동 표시등 /VDC 경고등
( 사양 적용시 )
VDC 작동 정지 표시등
( 사양 적용시 )
이모빌라이저 경고등
충전 경고등
경제운전 시스템 (ECO) 표시등
( 사양 적용시 )ECO
엔진 경고등
저압 타이어 경고 ( 사양 적용시 )
미등 표시등 ( 사양 적용시 )
전동 파워 스티어링 경고등 (
사양 적용시 ): 선택 또는 미장착 사양 표시
※
경고등 및 표시등에 관한 자세한 사항은 4 장
「 계기판
」을
참조하십시오 .EPS
크루즈 표시등 (사양 적용시 )
크루즈 설정 표시등 (사양 적용시 )CRUISE
SET
MD-1-안내(1).indd 52012-07-05 오전 11:33:16
Page 8 of 371
안전 주의 사항
2
2장 목차

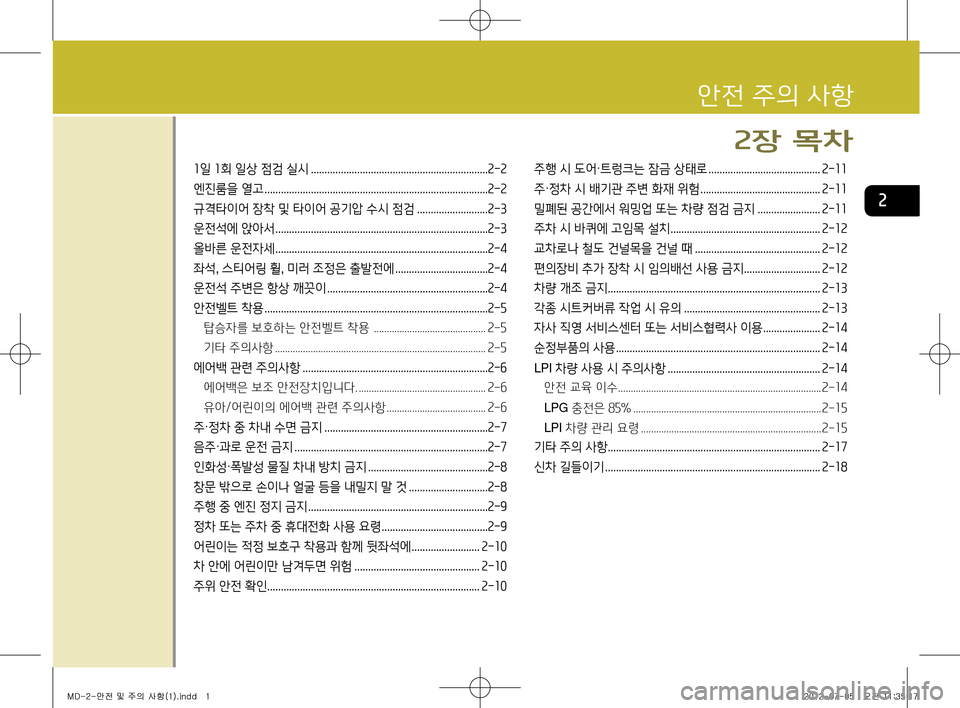

1일 1회 일상 점검 실시 .................................................................2-2
엔진룸을 열고 .................................................................................. 2-2
규격타이어 장착 및 타이어 공기압 수시 점검 .......................... 2-3
운전석에 앉아서 .............................................................................. 2-3
올바른 운전자세 .............................................................................. 2-4
좌석, 스티어링 휠, 미러 조정은 출발전에 .................................. 2-4
운전석 주변은 항상 깨끗이 ........................................................... 2-4
안전벨트 착용 .................................................................................. 2-5
탑승자를보호하는안전벨트착용 ............................................2-5
기타주의사항 ................................................................................... 2-5
에어백 관련 주의사항 .................................................................... 2-6
에어백은보조안전장치입니다. ..................................................2-6
유아/어린이의에어백관련주의사항 .......................................2-6
주·정차 중 차내 수면 금지 ............................................................ 2-7
음주·과로 운전 금지 ....................................................................... 2-7
인화성·폭발성 물질 차내 방치 금지 ............................................ 2-8
창문 밖으로 손이나 얼굴 등을 내밀지 말 것 ............................. 2-8
주행 중 엔진 정지 금지 .................................................................. 2-9
정차 또는 주차 중 휴대전화 사용 요령 ....................................... 2-9
어린이는 적정 보호구 착용과 함께 뒷좌석에 ......................... 2-10
차 안에 어린이만 남겨두면 위험 .............................................. 2-10
주위 안전 확인.............................................................................. 2-10주행 시 도어·트렁크는 잠금 상태로 .........................................
2-11
주·정차 시 배기관 주변 화재 위험 ............................................ 2-11
밀폐된 공간에서 워밍업 또는 차량 점검 금지 ....................... 2-11
주차 시 바퀴에 고임목 설치 ....................................................... 2-12
교차로나 철도 건널목을 건널 때 .............................................. 2-12
편의장비 추가 장착 시 임의배선 사용 금지............................ 2-12
차량 개조 금지.............................................................................. 2-13
각종 시트커버류 작업 시 유의 .................................................. 2-13
자사 직영 서비스센터 또는 서비스협력사 이용 ..................... 2-14
순정부품의 사용 ........................................................................... 2-14
LPI 차량 사용 시 주의사항 ........................................................ 2-14
안전교육이수 ................................................................................ 2-14
LPG 충전은85% .......................................................................... 2-15
LPI 차량관리요령 ....................................................................... 2-15
기타 주의 사항.............................................................................. 2-17
신차 길들이기 ............................................................................... 2-18
MD-2-안전 및 주의 사항(1).indd 12012-07-05 오전 11:35:17
Page 9 of 371
안전 주의 사항
2-2

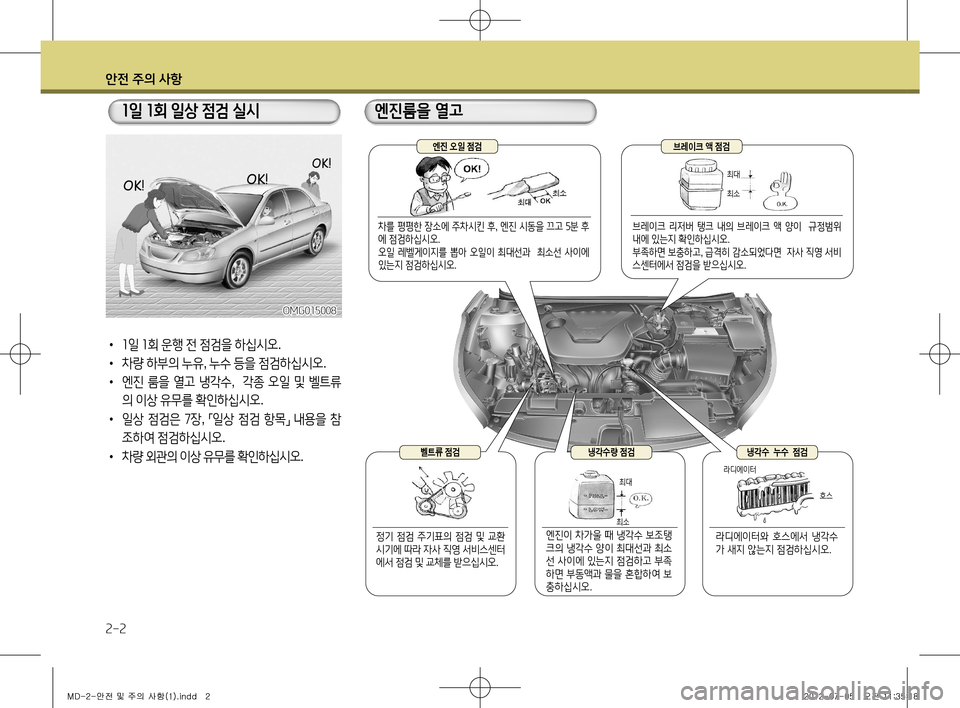

• 1 일 1 회 운행 전 점검을 하십시오 .
• 차량 하부의 누유 , 누수 등을 점검하십시오 .
• 엔진 룸을 열고 냉각수 , 각종 오일 및 벨트류
의 이상 유무를 확인하십시오 .
• 일상 점검은 7 장 ,
「일상
점검 항목
」
내용을 참
조하여 점검하십시오 .
• 차량 외관의 이상 유무를 확인하십시오 .
1일 1회 일상 점검 실시
OMG015008
엔진룸을 열고
차를 평평한 장소에 주차시킨 후, 엔진 시동을 끄고 5분 후 에 점검하십시오.
오일 레벨게이지를 뽑아 오일이 최대선과 최소선 사이에 있는지 점검하십시오. 브레이크 리저버 탱크 내의 브레이크 액 양이 규정범위 내에 있는지 확인하십시오.
부족하면 보충하고, 급격히 감소되었다면 자사 직영 서비스센터에서 점검을 받으십시오.
라디에이터와 호스에서 냉각수 가 새지 않는지 점검하십시오.
정기 점검 주기표의 점검 및 교환
시기에 따라 자사 직영 서비스센터에서 점검 및 교체를 받으십시오. 엔진이 차가울 때 냉각수 보조탱
크의 냉각수 양이 최대선과 최소
선 사이에 있는지 점검하고 부족
하면 부동액과 물을 혼합하여 보충하십시오.
라디에이터
호스
엔진 오일 점검 브레이크 액 점검
냉각수량 점검벨트류 점검냉각수 누수 점검
최대 최소
최대
최소
MD-2-안전 및 주의 사항(1).indd 22012-07-05 오전 11:35:18
Page 10 of 371
안전 주의 사항
2-3

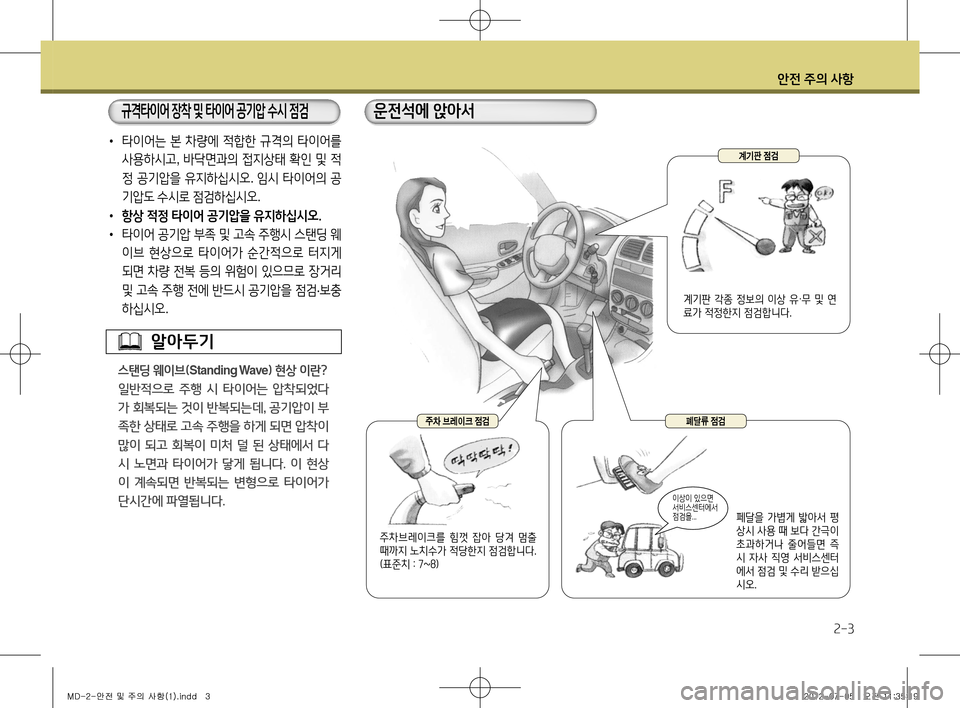

• 타이어는 본 차량에 적합한 규격의 타이어를
사용하시고 , 바닥면과의 접지상태 확인 및 적
정 공기압을 유지하십시오 . 임시 타이어의 공
기압도 수시로 점검하십시오 .
• 항상 적정 타이어 공기압을 유지하십시오.
• 타이어 공기압 부족 및 고속 주행시 스탠딩 웨
이브 현상으로 타이어가 순간적으로 터지게
되면 차량 전복 등의 위험이 있으므로 장거리
및 고속 주행 전에 반드시 공기압을 점검 ·보충
하십시오 .
알아두기
스탠딩 웨이브( Standing Wave ) 현상 이란?
일반적으로 주행 시 타이어는 압착되었다
가 회복되는 것이 반복되는데, 공기압이 부
족한 상태로 고속 주행을 하게 되면 압착이
많이 되고 회복이 미처 덜 된 상태에서 다
시 노면과 타이어가 닿게 됩니다. 이 현상
이 계속되면 반복되는 변형으로 타이어가 단시간에 파열됩니다.
규격타이어 장착 및 타이어 공기압 수시 점검 운전석에 앉아서
계기판 각종 정보의 이상 유·무 및 연 료가 적정한지 점검합니다.
페달을 가볍게 밟아서 평
상시 사용 때 보다 간극이
초과하거나 줄어들면 즉
시 자사 직영 서비스센터
에서 점검 및 수리 받으십시오.
주차브레이크를 힘껏 잡아 당겨 멈출때까지 노치수가 적당한지 점검합니다.(표준치 : 7~8)
계기판 점검
주차 브레이크 점검폐달류 점검
이상이 있으면 서비스센터에서점검을...
MD-2-안전 및 주의 사항(1).indd 32012-07-05 오전 11:35:19
