5WARTUNG DES FAHRZEUGS
6
75 60I I I
II I I I II
R
F030C03TG-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
Hinweis : (1) Verwenden Sie zum Auffüllen des Kühlsystems ausschließlich freigegebenes Kühlmittel und mischen Sie das werkseitig
aufgefüllte Kühlmittel niemals mit Leitungswasser. Ein falsches Kühlmittelgemisch kann schwere Fehlfunktionen und Motorschäden verursachen.
(2) Kühlmittel das erste mal nach 100.000 Km oder nach 60 Monaten auswechseln. Danach alle 40.000 Km oder 24 Monate wechseln.
* Kann auf Wunsch auch im Rahmen anderer Wartungsarbeiten vor Ablauf des Intervalls ersetzt werden. 120
96
I I II I II I I I II
R
NR.
12 3 45 6 78
9
10 11 1213 14 60 48
I I II I II I I I II
R
BESCHREIBUNG
ALLGEMEINE WARTUNGSMASSNAHMENKÃœHLSYSTEMKÃœHLMITTEL Siehe Hinweis (1)
AUTOMATIKGETRIEBEÖLBREMSSCHLÄUCHE, -LEITUNGENBREMSFLÜSSIGKEIT SCHEIBENBREMSE HINTEN / BELÄGE, FESTSTELLBREMSE SCHEIBENBREMSBELÄGE, BREMSSÄTTEL, BREMSSCHEIBENAUSPUFFROHR UND SCHALLDÄMPFER AUFHÄNGUNGSSCHRAUBEN LENKGESTÄNGE U. FALTENBÄLGE/KUGELGELENK DESUNTEREN QUERLENKERS, KUGELGELENK DES OBEREN QUERLENKERS SERVOLENKPUMPE, -RIEMEN UND -SCHLÄUCHE ANTRIEBSWELLEN UND FALTENBÄLGEKÄLTEMITTEL KLIMAANLAGE KLIMAANLAGENFILTER
Siehe Hinweis (2)*
KILOMETER x 1000 MONATE
15 12
I I I I I I I I II
R 3024
I I II I II I I I II
R 4536
I I I
II I I I II
R 9072
I
R II I II I I I II
R 105
84
I I I I I I I I II
R

5
WARTUNG DES FAHRZEUGS
7WARTUNG BEI STARKER FAHRZEUGBEANSPRUCHUNG
WARTUNGSPUNKT
MOTORÖL UND FILTER LUFTFILTER ZÜNDKERZEN ZAHNRIEMENBREMSKLÖTZE, -SÄTTEL, -SCHEIBEN SCHEIBENBREMSE HINTEN / BELÄGE, FESTSTELLBREMSE LENKZAHNSTANGE, -GESTÄNGE & FALTENBÄLGE/KUGELGELENKE DES
UNTEREN QUERLENKERS, KUGELGELENKE DES OBEREN QUERLENKERS ANTRIEBSWELLEN & FALTENBÄLGE AUTOMATIKGETRIEBEÖLKLIMAANLAGENFILTER
F040A05TG-GST Fahrzeuge, die normalerweise starken Beanspruchungen ausgesetzt sind, müssen bezüglich der folgenden Punkte häufiger gewartet werden. Die entsprechenden Wartungsintervalle sind der nachfolgenden Aufstellung zu entnehmen. R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
WARTUNGRR R
I
R I I I I
R R WARTUNGSINTERVALL
ALLE 7.500 KM ODER ALLE 6 MONATEALLE 7.500 KM ODER ALLE 6 MONATE HÄUFIGER HÄUFIGERALLE 60.000 KM ODER 48 MONATE HÄUFIGER HÄUFIGER HÄUFIGER ALLE 15.000 KM ODER ALLE 6 MONATE ALLE 45.000 KM HÄUFIGER
STARKE FAHRZEUGBEANSPRUCHUNG
A - Wiederholte Kurzstreckenfahrten unter 8 km bei normalen Temperaturen oder Kurzstreckenfahrten unter 16 km bei Frost
B - Übermäßig langes Drehen des Motors im Leerlauf oder Langstreckenfahrten bei niedriger Drehzahl
C - Fahrten auf unebenen, staubigen, schlammigen, unbefestigten, mit Kies oder Salz bedeckten Straßen
D - Fahren auf Straßen mit Streusalz oder anderen korrosiven Stoffen oder bei sehr kaltem Wetter E - Fahren in sandigen Gegenden
F - Fahrten in Gegenden mit starkem Verkehrsaufkommen bei 32°C
G - Bergauf-, Bergabfahrten oder Fahrten auf Gebirgsstraßen
H - Ziehen eines Anhängers oder Verwenden eines Campers oder eines
Dachgepäckträgers
I - Fahrten mit Streifenwagen, Taxi, Firmenwagen oder Abschleppen eines Fahrzeugs
J - Fahrten über 170 km/h
K - Häufige Stop-and-Go-Fahrten SPRUCHUNG
A, B, C, D, E, F, G, H, I, K A, B, C, E, F, G, H, I, J, K C, E B, HD, E, F, G C, D, G, H C, D, G, H C, D, E, F, G, H, I C, D, E, F, H A, C, E, F, G, H, I C, E
BENZIN DIESEL
BENZIN DIESEL

5WARTUNG DES FAHRZEUGS

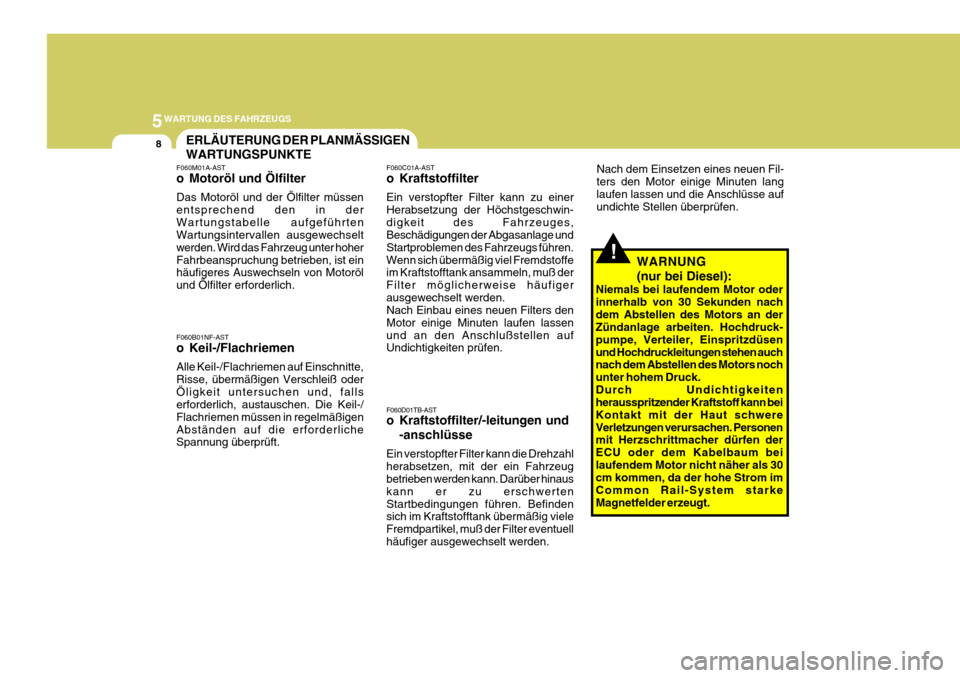

8ERLÄUTERUNG DER PLANMÄSSIGEN WARTUNGSPUNKTE
F060C01A-AST
o Kraftstoffilter Ein verstopfter Filter kann zu einer Herabsetzung der Höchstgeschwin-digkeit des Fahrzeuges, Beschädigungen der Abgasanlage und Startproblemen des Fahrzeugs führen.Wenn sich übermäßig viel Fremdstoffe im Kraftstofftank ansammeln, muß der Filter möglicherweise häufigerausgewechselt werden. Nach Einbau eines neuen Filters den Motor einige Minuten laufen lassenund an den Anschlußstellen auf Undichtigkeiten prüfen. F060D01TB-AST
o Kraftstoffilter/-leitungen und
-anschlüsse
Ein verstopfter Filter kann die Drehzahl herabsetzen, mit der ein Fahrzeug betrieben werden kann. Darüber hinaus kann er zu erschwertenStartbedingungen führen. Befinden sich im Kraftstofftank übermäßig viele Fremdpartikel, muß der Filter eventuellhäufiger ausgewechselt werden.
F060B01NF-AST
o Keil-/Flachriemen Alle Keil-/Flachriemen auf Einschnitte, Risse, übermäßigen Verschleiß oderÖligkeit untersuchen und, falls erforderlich, austauschen. Die Keil-/ Flachriemen müssen in regelmäßigenAbständen auf die erforderliche Spannung überprüft.
F060M01A-AST
o Motoröl und Ölfilter Das Motoröl und der Ölfilter müssen entsprechend den in derWartungstabelle aufgeführten Wartungsintervallen ausgewechselt werden. Wird das Fahrzeug unter hoherFahrbeanspruchung betrieben, ist ein häufigeres Auswechseln von Motoröl und Ölfilter erforderlich.
!WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nachdem Abstellen des Motors an der Zündanlage arbeiten. Hochdruck- pumpe, Verteiler, Einspritzdüsenund Hochdruckleitungen stehen auch nach dem Abstellen des Motors noch unter hohem Druck.Durch Undichtigkeiten herausspritzender Kraftstoff kann bei Kontakt mit der Haut schwereVerletzungen verursachen. Personen mit Herzschrittmacher dürfen der ECU oder dem Kabelbaum beilaufendem Motor nicht näher als 30 cm kommen, da der hohe Strom im Common Rail-System starkeMagnetfelder erzeugt. Nach dem Einsetzen eines neuen Fil-ters den Motor einige Minuten langlaufen lassen und die Anschlüsse auf undichte Stellen überprüfen.

5
WARTUNG DES FAHRZEUGS
9
F060F01A-AST
o Unterdruck- und Kurbelgehäuse- Entlüftungsschläuche
Die Oberfläche der Schläuche auf Wärmeverzug und mechanische Beschädigungen überprüfen. Hartesund sprödes Gummi, Risse, kleine Spalte, Ausfransungen, Schnitte, Abrieb und Verdickungen zeigen eineBeeinträchtigung des Schlauchs an. Besonders sorgfältig müssen solche Schläuche überprüft werden, die sich in der Nähe von Wärmequellen, z.B. in der Nähe des Auspuffkrümmersbefinden. Den Verlauf des Schlauchs daraufhin überprüfen, ob er mit einer Wärmequelle oder einem sichbewegenden Teil in Berührung kommt, das Wärmeverzug oder mechanische Abnutzung hervorrufen könnte. AlleSchlauchanschlüsse, z.B. Schlauch- schellen und verbindungsstücke auf Sicherheit untersuchen und obundichte Stellen vorhanden sind. Bei Anzeichen von Beeinträchtigung oder Beschädigung müssen die Schläuchesofort ausgewechselt werden. F060J01A-AST
o Zündkerzen (Benzinmotor) Beim Einsetzen neuer Zündkerzen darauf achten, daß sie den korrekten Wärmebereich aufweisen.
F060H01A-AST
o Luftfilter Der Luftfilter sollte durch ein Hyundai- Original-Ersatzteil ausgewechseltwerden.
F060E01MC-AST o Zahnriemen (Dieselmotor) Alle mit dem Zahnriementrieb in Verbindung stehenden Teile aufVerschleiß und Beschä-digung kontrollieren. Defekte Teile ersetzen. F060G01A-AST
o Kraftstoffdampfschlauch und
Kraftstofftankdeckel
Kraftstoffdampfschlauch und Kraftstof- ftankdeckel sind in den im Wartungsplan vorgeschriebenen Intervallen zu überprüfen.Sicherstellen, daß ein neuer Kraftstoff- dampfschlauch oder Kraftstofftank- deckel richtig eingebaut wird.
F070B01A-GST
o Kühlsystem Die Bauteile des Kühlsystems wie Kühler, Kühlmittelausgleichsbehälter, Schläuche und Anschlüsse aufUndichtigkeit und Beschädigung prüfen. Beschädigte Teile auswechseln.
F060N02E-GST o Ventilspiel Zu laute Ventilgeräusch und/oder Motorvibration überprüfen und, fallserforderlich, reparieren. Der Vorgang muß von einem geschulten Techniker durchgeführt werden.

5WARTUNG DES FAHRZEUGS
10
F070G02A-AST
o Bremsflüssigkeit Bremsflüssigkeitsstand im Ausgleichsbehälter kontrollieren. Das Niveau muß sich zwischen "MIN"- und "MAX"-Markierung befinden. Nur Bremsflüssigkeit mit der DOT3 oderDOT 4-Spezifikation verwenden.F070H01TG-AST
o Scheibenbremse hinten /
Beläge, Feststellbremse
Scheibenbremse hinten und Beläge auf Riefen, Überhitzung, austretendeFlüssigkeiten, gebrochene Teile und übermäßigen Verschleiß prüfen. Feststellbremsanlage einschließlichFeststellbremspedal und Seilzüge überprüfen. Detaillierte Wartungs
-
verfahren siehe im Werkstatthandbuch.
F070J01A-AST o Bremsbeläge, -sättel und - scheiben
Die Bremsbeläge auf übermäßigen Verschleiß, die Bremsscheiben aufSchlag und Verschleiß und die Bremssättel auf Flüssigkeitsundichtig- keiten prüfen.
F070F01A-AST
o Bremsschläuche und -
leitungen
Schläuche und Leitungen auf korrekten
Einbau, Abrieb, Risse,Beeinträchtigung und undichte Stellen überprüfen. Abgenutzte oder beschädigte Teile sofort auswechseln.
F070E05A-AST
o Automatikgetriebeöl Der Ölstand muß im Bereich "HOT" auf dem Meßstab liegen, wenn der Motor und das Getriebe die normale Betriebstemperatur erreicht haben.Den Automatikgetriebeölstand bei laufendem Motor und Getriebe in Neu- tral mit angezogener Feststellbremsekontrollieren. Beim Nachfüllen oder Ölwechsel Hyundai Genuine ATF SP- III, DIAMOND ATF SP-III, SK ATFSP-III oder andere von der Hyundai Motor Co. zugelassene Marken verwenden. F070C01A-AST
o Motorkühlmittel Das Kühlmittel muß entsprechend den in der Wartungstabelle aufgeführtenWartungsinter- vallen ausgewechselt werden.

5
WARTUNG DES FAHRZEUGS
11
F070M01A-AST
o Lenkung, Gestänge und Faltenbälge/Kugelgelenk des unteren Querlenkers
Bei Fahrzeugstillstand das Lenkrad auf übermäßiges freies Spiel prüfen. Das Gestänge auf Biegungen oderBeschädigung. prüfen. Die Staubschutzfaltenbälge und Kugelgelenke auf Qualitätsminderung,Risse oder Beschädigung untersuchen. Beschädigte Teile auswechseln. F070N01A-AST
o Servolenkpumpe, Riemen und Leitungen
Die Servolenkpumpe und die Schläuche auf Undichtigkeit und Beschädigung prüfen. Beschädigte oder undichte Teilesofort auswechseln. Beschädigte oder undichte Teile sofort auswechseln. Den Servolenkriemen auf Schnitte, Risse,übermäßigen Verschleiß, Verölung und richtige Spannung prüfen. Wie erforderlich auswechseln bzw.einstellen. F070P01A-AST
o Antriebswelle und Faltenbälge Faltenbälge und Klemmen der Antriebswelle auf Risse, Qualitäts-minderung oder Beschädigung überprüfen. Beschädigte Teile auswechseln und, falls erforderlich,
neues Schmierfett verwenden. F070Q01A-AST
o Kältemittel der Klimaanlage Die Leitungen und Anschlüsse der Klimaanlage auf Undichtigkeit undBeschädigung prüfen. Gegebenenfalls die Funktion der Klimaanlage entsprechend dem jeweiligenWerkstatthandbuch prüfen.
F070L01A-AST
o Befestigungsschrauben der
Aufhängung
Die Aufhängungsverbindungen auf lockeren Sitz oder Beschädigungprüfen. Auf das vorgeschriebene Anzugsmoment nachziehen.
F070K01A-AST
o Abgasrohr und -
schalldämpfer
Abgasrohr, Schalldämpfer und Aufhän- gungen auf lockeren Sitz oderBeschädigung prüfen.

Motorraum.................................................................... 6-2
Tägliche Routinekontrollen ........................................... 6-4 Wartungshinweise ........................................................ 6-5
Überprüfung des Motoröls ............................................ 6-6Überprüfung und Auswechslung des Motorkühl mittels......................................................... 6-10
Auswechseln des Luftfilters .........................................6-12
Überprüfung des Getriebeöls (Automatikgetriebe)...... 6-17
Überprüfung der Bremsen ........................................... 6-19
Pflege der K limaanlage................................................ 6-20
Auswechseln des Klimaanlagenfilters .........................6-21
Überprüfung und Auswechslung der Sicherungen ......6-23
Überprüfung der Batterie ............................................. 6-25
Überprüfung der Elektrischen Kühlerlü fters .................6-27
Servolenkungsflüssigkeitsst and ..................................6-27
Kraftstoffilter Entwässern ............................................ 6-28
Einstellen der Sc heinwerfer ......................................... 6-29
Auswechseln der Glühlam pe ....................................... 6-31
Wattzahl der G lühlampen ............................................ 6-40
Beschreibung der Sicherungstafel ...............................6-41
SELBSTHILFE
6
6

6SELBSTHILFE

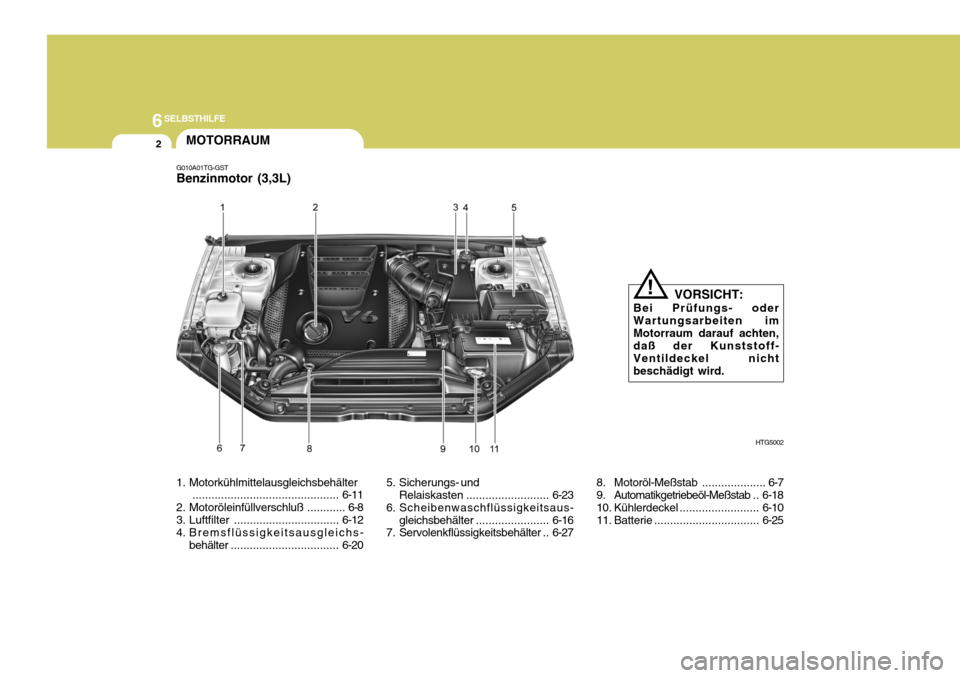

2MOTORRAUM
HTG5002
G010A01TG-GST Benzinmotor (3,3L)
1. Motorkühlmittelausgleichsbehälter
.............................................. 6-11
2. Motoröleinfüllverschluß ............ 6-8
3. Luftfilter ................................. 6-12
4. Bremsflüssigkeitsausgleichs-
behälter .................................. 6-20 VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten imMotorraum darauf achten, daß der Kunststoff- Ventildeckel nichtbeschädigt wird.
!
5. Sicherungs- und Relaiskasten .......................... 6-23
6. Scheibenwaschflüssigkeitsaus- gleichsbehälter ....................... 6-16
7. Servolenkflüssigkeitsbehälter .. 6-278. Motoröl-Meßstab
.................... 6-7
9. Automatikgetriebeöl-Meßstab .. 6-18
10. Kühlerdeckel ......................... 6-10
11. Batterie ................................. 6-25

6
SELBSTHILFE
3
G010C01TG

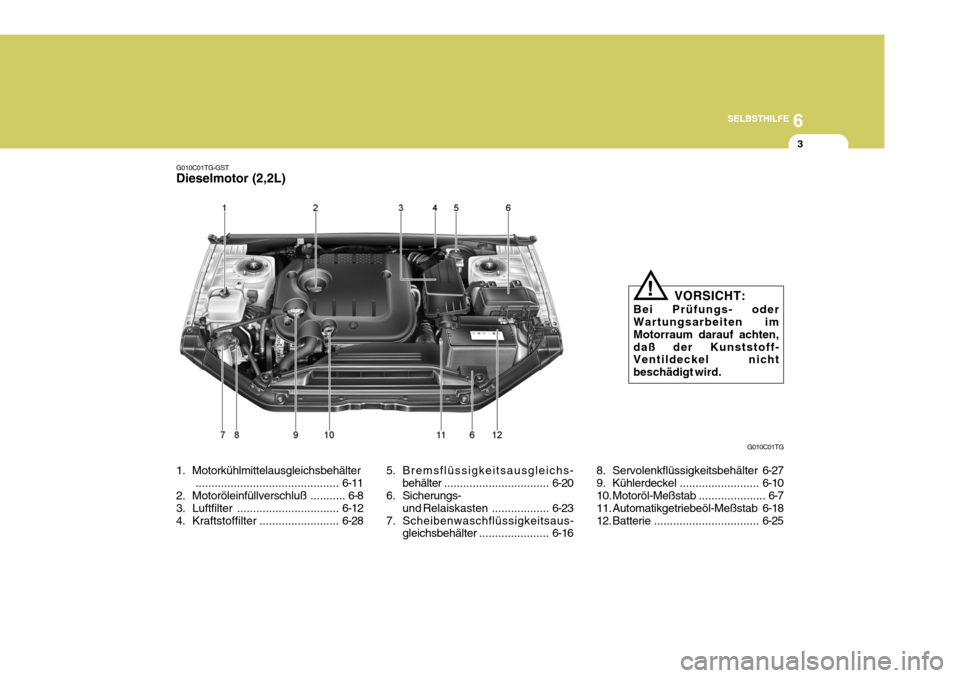

G010C01TG-GST Dieselmotor (2,2L)
5. Bremsflüssigkeitsausgleichs-behälter ................................. 6-20
6. Sicherungs-
und Relaiskasten ..................6-23
7. Scheibenwaschflüssigkeitsaus- gleichsbehälter ......................6-16
1. Motorkühlmittelausgleichsbehälter
............................................. 6-11
2. Motoröleinfüllverschluß ........... 6-8
3. Luftfilter ................................ 6-12
4. Kraftstoffilter ......................... 6-28 8. Servolenkflüssigkeitsbehälter
6-27
9. Kühlerdeckel ......................... 6-10
10. Motoröl-Meßstab ..................... 6-7
11. Automatikgetriebeöl-Meßstab 6-18
12. Batterie ................................. 6-25
VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten im Motorraum darauf achten, daß der Kunststoff- Ventildeckel nicht beschädigt wird.
!

6SELBSTHILFE
4TÄGLICHE ROUTINEKONTROLLEN
G020A01NF-AST Motorraum Die folgenden Punkte müssen regelmäßig überprüft werden:
o Motorölstand
o Getriebeölstand
o Bremsflüssigkeitsstand
o Kupplungsflüssigkeitsstand
o Motorkühlmittelstand
o Frontscheiben-
Waschflüssigkeitsstand
o Zustand des Hilfsantriebsriemens
o Zustand des Kühlschlauchs
o Zustand des Luftfiltereinsatzes
o Zustand der Abgasanlage
o Flüssigkeitslecks (auf oder unter Bauelementen)
o Servolenkflüssigkeitsstand
o Batteriezustand
o Sofortige Reparatur bei Auftreten von Motorvibrationen.
o Nicht mehr als 3 Startversuche, wenn der Motor nicht anspringt. G020B02A-AST Fahrzeugaußenausstattung Die folgenden Punkte müssen monatlich überprüft werden:
o Gesamtaussehen und Zustand
o Zustand der Räder und Anzugsdreh-
moment der Radmuttern
o Zustand der Abgasanlage
o Zustand und Betrieb der Leuchten
o Zustand der Windschutzscheibe
o Zustand der Wischerblätter
o Lackzustand und Korrosion
o Flüssigkeitsleck
o Zustand der Tür - und
Haubenschlösser
o Reifenluftdruck und -zustand (einschließlich Ersatzreifen) G020C01TG-AST Fahrzeuginnenausstattung Vor jedem Fahren müssen die folgenden Punkte überprüft werden:
o Funktion der Leuchten
o Funktion des Frontscheiben-
wischers
o Funktion des Signalhorns
o Funktion von Defroster und Heizung
(sofern vorhanden, der Klimaanlage)
o Funktion und Zustand der Lenkung
o Zustand und Betätigung der Spiegel
o Funktion der Blinker
o Funktion des Gaspedals
o Funktion der Bremse, einschließlich
der Feststellbremse
o Funktion des Automatikgetriebes,
einschließlich der Funktion des"Park"- Mechanismus
o Zustand und Funktion der
Sitzverstellung
o Zustand und Funktion der Sicher- heitsgurte
o Funktion der Sonnenblenden Dinge, die nicht korrekt funktionieren oder unzureichend zu funktionierenscheinen, sorgfältig überprüfen und falls notwendig den Hyundai- Vertragshändler um Hilfe bitten.
