Hyundai Coupe 2006 Betriebsanleitung (in German)

IHR FAHRZEUG AUF EINEN BLICK
B255A02GK-GST ANZEIGESYMBOLE DER INSTRUMENTENTAFEL * Eine detaillierte Beschreibung der Symbole finden Sie auf Seite 1-46.
Blinker-Kontrolleuchten
Servicewarnanzeige (SRI) für das zusätzliche Rückhaltesystem (SRS)
GurtwarnleuchteAnzeigen für das elektronische Stabilitätsprogramm (Falls vorhanden)
Wegfahrsperren-Anzeige
Fernlicht-Kontrolleuchte Öldruck-Warnleuchte
Ladekontrolleuchte
Motorwarnleuchte Warnleuchte für offene Heckklappe
Geschwindigkeitsregler-Anzeige (Falls vorhanden)
CRUISE SET-Anzeige (Falls vorhanden)
Kraftstoff-Warnleuchte Warnanzeige bei offener Tür
ABS-Warnleuchte (Falls vorhanden)
Handbrems-, Bremsflüssigkeitsstand- Warnleuchte

Empfehlungen zum Kraftstoff ....................................... 1-2
Einfahren eines Neufahrzeugs .................................... 1-3Wegfahrsperre.............................................................. 1-4
Tür ................................................................................ 1-6Diebstahlalarm ............................................................. 1-8
Elektrische Fenst erheber............................................ 1-12
Sitze ...... ....................................................................... 1-13
Sicherheitsgurte ........................................................... 1-20
Kinderrückhaltesystem ................................................ 1-25
Zusätzliches Rückhaltesystem (SRS) (Airbag) ..........1-36
Instrumententafel und Anzeigen.................................. 1-44
Anzeige und Warnleuchte ............................................ 1-46
Bordcomputer .............................................................. 1-53
Kombianze ige .............................................................. 1-55
Multifunktionslicht-Schalte r .......................................... 1-56
Schalter für Scheibenwischer und W aschanlage ........ 1-59
Schiebedach ................................................................ 1-67
Spiegel ......................................................................... 1-72
Motorhaubenentriegelung ............................................ 1-76
Geschwindigkeitsregler ............................................... 1-84
Bedienelemente von Heizung und Kühlgebläse ..........1-88
Antenne ..................................................................... 1-107
Stereoanlage ............................................................. 1-109
EIGENSCHAFTEN DES HYUNDAI
1
1

1EIGENSCHAFTEN DES HYUNDAI
2EMPFEHLUNGEN ZUM KRAFTSTOFF
B010A03A-GST Verwendung von bleifreiem Benzin Für die optimale Leistung des Fahrzeugs empfehlen wir, bleifreien Kraftstoff mit der Oktanzahl RON (Research OctaneNumber) 95/AKI (Anti Knock Index) 91 oder höher zu verwenden. Es ist möglich, bleifreien Kraftstoff mitder Oktanzahl RON 91 - 94/AKI 87 - 90 zu verwenden, jedoch kann dies zu einer geringfügigen Leistungsreduzierung desFahrzeugs führen. Durch die Verwendung von verbleitem Benzin wird der katalysator unwirksam,und es kommt zu Fehlfunktionen des Abgasreinigungssystems. B010B01A-AST Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus einer Mischung aus 90% bleifreiemBenzin und 10% Äthanol oder Äthylalkohol) betrieben werden. Wenn sich allerdings Fahrprobleme des Mo-tors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiem Benzin. Kraftstoffe mit einerunbestimmten Menge von alkohol oder anderen Alkoholsorten als Äthanol dürfen nicht verwendet werden. B010D01S-AST Kein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundai verwendet werden. Durch die Verwendung eines solchen Kraftstoffs kann die Motorleistungherabgesetzt und die Bauelemente des Kraftstoffsystems können beschädigt werden.
!
B010F01A-AST Fahren im Ausland Wird das Hyundai-Fahrzeug in einem anderen Land benutzt, müssen folgende Punkte sichergestellt werden:
o Alle Bestimmungen bezüglich Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete
Kraftstoff erhältlich ist.
OGK016100N
NUR
BLEIFREIES BENZIN Dies kann darüber hinaus zu erhöhtenWartungsausgaben führen.Um ein versehentliches Tanken von verbleitem Benzin zu vermeiden, läßt sich die größere, für verbleites Benzinan Tankstellen verwendete Düse nicht in die Kraftstofftanköffnung des Hyundai einführen.
VORSICHT:
Beschädigungen des Kraftstoff-sys-tems und Leistungsverring-erung, die auf die Verwendung von Methanol oder Methanol enthaltendenKraftstoffen zurückzuführen sind, werden nicht von der befristeten Hyundai-Garantie für das neueFahrzeug abgedeckt.

1
EIGENSCHAFTEN DES HYUNDAI
3EINFAHREN EINES NEUFAHRZEUGS
B020A01S-GST Die ersten 2000 km Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich.Allerdings ist es dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 2000km die folgenden Empfehlungen beachtet werden:
o Nicht schneller fahren als 88 km/h.
o Während des Fahrens darauf
achten, daß die Drehzahl des Mo- tors sich bei einem Wert zwischen 2000 min-1 und 4000 min-1 (Umdrehungen pro Minute) befindet.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren (in anderen Worten, mit einem zu hohen Gang nicht so langsam fahren, daß der Motor"bockt": in einen niedrigeren Gang schalten).
o Egal ob schnell oder langsam gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiert werden. o Einen mit Katalysator
ausgestatteten Motor nicht länger als drei Minuten im Leerlauf laufen lassen.
o Während der ersten 2000 km keinen Anhänger ziehen.
B910A01A-GST SICHERHEITSÜBERPRÜFUNGEN VOR BETRIEB DES FAHRZEUGS Vor dem Betrieb des Fahrzeugs muß dem Fahrer das Fahrzeug sowie die Fahrzeugausrüstung und die sichere Verwendung des Autos bekannt sein.
- Vor dem Einsteigen in das Fahrzeug
o Fenster, Spiegel und Lampen auf Sauberkeit überprüfen.
o Luftdruck der Reifen überprüfen.
o Nach Leckstellen schauen.
o Vor dem Rückwärtsfahren überprüfen, ob der Fahrbereich frei ist. - Nach dem Einsteigen in das
Fahrzeug
o Alle Türen verriegeln.
o Fahrer und Mitfahrer müssen korrekt eingestellte Sicherheitsgurte tragen.
o Innen-und Außenspiegel einstellen.
o Lampen, Schalter und Hupe auf
korrekten Betrieb überprüfen.
o Warnleuchten bei eingeschalteter
Zündung auf korrekten Betriebüberprüfen.
o Alle Meßanzeigen überprüfen. HINWEIS: Flüssigkeitsstände, wie der Stand des Motoröls, der Motorkühl
-
flüssigkeit, der Bremsflüssigkeit sowie der Scheibenspülflüssigkeitmüssen täglich oder wöchentlich oder bei jedem Tanken überprüft werden. Weitere Details sind imKapitel REGELMÄSSIGE WARTUNG beschrieben.

1EIGENSCHAFTEN DES HYUNDAI
4WEGFAHRSPERRE
B880A01A-GST Bei der Wegfahrsperre handelt es sich um eine Diebstahlsicherung, die verhindern soll, daß das Auto gestohlen wird. B880B03A-GST Schlüssel HINWEIS: Wenn Sie Ihren Schlüssel selbst nachmachen lassen, können Sie damit weder das System abstellennoch den Motor anlassen. B880C03A-GST Schlüsselnummer Mit der Fahrzeugübergabe erhalten Sie die Schlüssel mit einem Anhänger, auf dem die Schlüsselnummer vermerktist. Die Schlüsselnummer muß notiert und an einem sicheren Ort aufbewahrtwerden, wenn möglicherweise weitere Schlüssel bestellt werden müssen. Neue Schlüssel können bei jedem Hyundai-Händler durch Angabe derentsprechenden Schlüsselnummer bestellt werden. Im Interesse der Sicherheit sollte deranhänger vom Schlüsselring entfernt werden. Außerdem können Schlüsselnummern aus Sicherheits
-
gründen nicht durch Hyundai ausgegeben werden.
OHD046100 OMC025002
Alle am Fahrzeug angebrachtenSchlösser werden mit demselben Schlüssel bedient. Da es jedochmöglich ist, die Türen ohne Schlüssel zu verriegeln, muß darauf geachtet werden, daß die Schlüssel nichtversehentlich im Fahrzeug eingeschlossen werden.
! VORSICHT:
Beim Starten des Motors darauf achten, daß sich keine anderenSchlüssel mit Wegfahrsperren- system in der Nähe befinden. Andernfalls kommt es möglicherweisezu Problemen beim Start oder der Motor stellt sich kurz nach dem Start ab.Die Schlüssel einzeln aufbewahren, damit es nach dem Erhalt des neuen Fahrzeugs nicht zu Problemen kommt.

1
EIGENSCHAFTEN DES HYUNDAI
5
!
B880D02A-GST Notfallprozeduren
Wenn Sie kein Paßwort haben, wenden Sie sich an Ihren Hyundai-Vertragshändler.
1. Zur Eingabe des Paßworts die
Zündung so oft ein- und ausschalten, wie es die entsprechende Ziffer im Paßwort vorgibt; dieWegfahrsperrenanzeige blinkt entprechend der Zündschlüssel
-
drehung gleichzeitig auf. So wird der Zündschlüssel beispielsweise bei Ziffer 1 einmal, bei Ziffer 2 zweimal usw. gedreht. Bei Ziffer 0 muß derZündschlüssel allerdings zehnmal gedreht werden.
2. 3 ~ 10 Sekunden warten.
3. Die restlichen Ziffern des Paßworts gemäß den Schritten 1 und 2eingeben.
4. Wenn alle vier Stellen erfolgreich eingegeben wurden, die Zündungeinschalten und überprüfen, ob dieWegfahrsperrenanzeige aufleuchtet. Von diesem Zeitpunkt an müssen Sie den Motor innerhalb von 30Sekunden gestartet haben. Wenn Sie nach Ablauf von 30 Sekunden versuchen, den Motor zu starten, istdies nicht mehr möglich. VORSICHT:
o Haben Sie die Notfall-Prozedur dreimal hintereinander nichterfolgreich ausgeführt, müssen Sieetwa eine Stunde warten, bevor Sie die Notfall-Prozedur erneut durchführen können.
o Wenn Sie den Motor auch mit Hilfe der Notfall-Prozedur nicht startenkönnen, müssen Sie das Fahrzeugvon einem Hyundai-Vertragshändler abschleppen lassen.
HNF2011
Wenn die Wegfahrsperren-Anzeigeleuchte nach dem Einschalten der Zündung 5 Sekunden lang blinkt,ist die Wegfahrsperre gestört. Ohne die Notfallprozeduren können Sie den Motor nicht mit dem Zündschlüsselstarten. Die folgende Prozedur beschreibt, wie der Motor mit der Notfallprozedurgestartet wird (0, 1, 2, 3 dient als Beispiel für ein Paßwort). HINWEIS: Das Notfall-Paßwort erhalten Sie bei der Fahrzeugübergabe. HINWEIS: Wenn der Motor nach Durchführen der Notfall-Prozedur während der Fahrt abstirbt, können Sie den Mo-tor innerhalb von 8 Sekunden ohne Notfall-Prozedur erneut starten.
5. Wenn die Wegfahrsperrenanzeige
fünf Sekunden lang aufblinkt, müssen Sie die Notfall-Prozedurerneut von Beginn an ausführen.
Nach Durchführung der Notfall-Prozedur müssen Sie sobald wie möglich den Hyundai-Vertragshändler aufsuchen.

1EIGENSCHAFTEN DES HYUNDAI
6
!

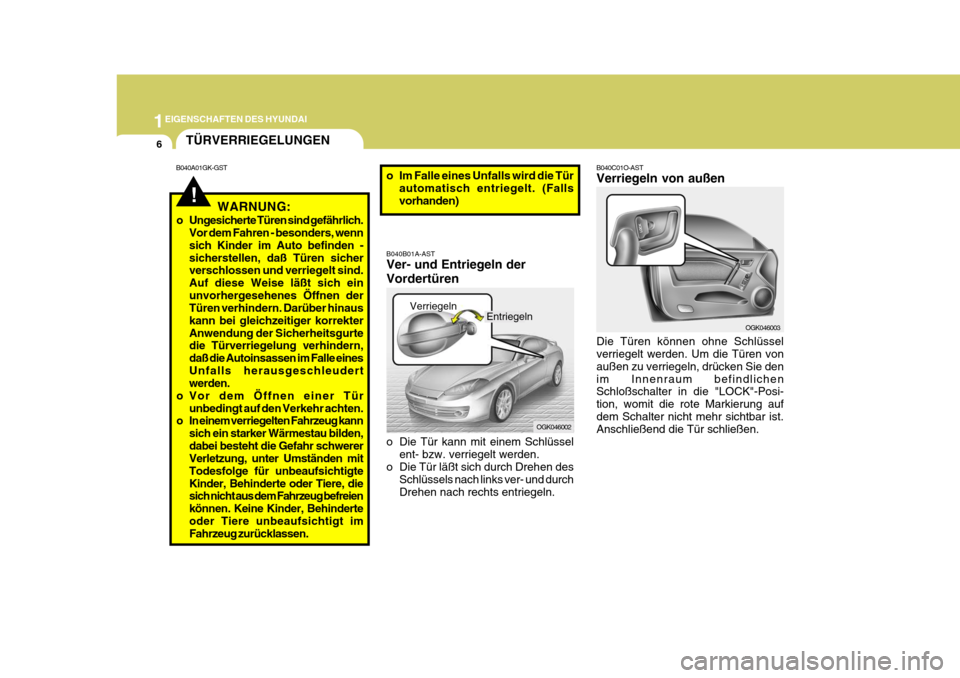

TÜRVERRIEGELUNGEN
B040A01GK-GST
WARNUNG:
o Ungesicherte Türen sind gefährlich. Vor dem Fahren - besonders, wenn sich Kinder im Auto befinden -sicherstellen, daß Türen sicher verschlossen und verriegelt sind. Auf diese Weise läßt sich einunvorhergesehenes Öffnen der Türen verhindern. Darüber hinaus kann bei gleichzeitiger korrekterAnwendung der Sicherheitsgurte die Türverriegelung verhindern, daß die Autoinsassen im Falle einesUnfalls herausgeschleudert werden.
o Vor dem Öffnen einer Tür unbedingt auf den Verkehr achten.
o In einem verriegelten Fahrzeug kann
sich ein starker Wärmestau bilden, dabei besteht die Gefahr schwerer Verletzung, unter Umständen mit Todesfolge für unbeaufsichtigteKinder, Behinderte oder Tiere, die sich nicht aus dem Fahrzeug befreien können. Keine Kinder, Behinderteoder Tiere unbeaufsichtigt im Fahrzeug zurücklassen. B040B01A-AST Ver- und Entriegeln der Vordertüren
o Die Tür kann mit einem Schlüssel
ent- bzw. verriegelt werden.
o Die Tür läßt sich durch Drehen des
Schlüssels nach links ver- und durch Drehen nach rechts entriegeln. B040C01O-AST Verriegeln von außen Die Türen können ohne Schlüssel verriegelt werden. Um die Türen von außen zu verriegeln, drücken Sie denim Innenraum befindlichen Schloßschalter in die "LOCK"-Posi- tion, womit die rote Markierung aufdem Schalter nicht mehr sichtbar ist. Anschließend die Tür schließen.
OGK046003
Verriegeln
OGK046002
Entriegeln
o Im Falle eines Unfalls wird die Tür
automatisch entriegelt. (Falls vorhanden)

1
EIGENSCHAFTEN DES HYUNDAI
7
HINWEIS:
o Ist das Fahrzeug mit einer Zentralverriegelung ausgestattet, läßt sich die Tür nicht verriegeln,wenn der Schlüssel nach dem Schließen der Türen noch im Zündschloß steckt.
o Wenn die Tür auf diese Art verriegelt wird, denZündschlüssel nicht im Fahrzeugvergessen.
o Zum Schutz gegen Diebstahl beim
Verlassen des Fahrzeugs stets denZündschlüssel abziehen, alle Fenster schließen und alle Türen verriegeln.
B040D01S-AST Verriegeln von innen
Zum Verriegeln Ihres Hyundai von innen einfach die Tür schließen und den Verriegelungsknopf herunterdrücken.Danach kann die Tür weder von innen noch von außen mit dem Türgriff geöffnet werden. HINWEIS: Wenn die Tür verriegelt ist, ist die rote Markierung auf dem Schalternicht sichtbar. Entriegeln
OGK046004L
VerriegelnB040G02GK-GST Zentralverriegelung - Fahrerseite Die Zentalverriegelung wird betätigt, indem der Verriegelungsschalter in der Fahrertür nach vorne oder hinten geschoben wird. Wenn die Beifahrertürbei gedrücktem Schalter geöffnet ist, bleibt die Tür verriegelt, wenn sie geschlossen wird.
OGK046003

1EIGENSCHAFTEN DES HYUNDAI
8DIEBSTAHLALARM
B070A01A-GST (Falls vorhanden) Dieses System dient dazu, ein unbefugtes Eindringen in das Fahrzeugzu verhindern. Das System arbeitet in drei Stufen: Die erste Stufe ist die "scharf gemachte" Stufe, die zweite istdie "Alarm"-Stufe und die dritte ist die "entschärfte" Stufe. Nach dem Auslösen ertönt eine laute Alarmsireneund die Blinker blinken auf. B070B02GK-AST Erste Stufe: Scharfmachen Das Fahrzeug parken und den Motor abstellen. Das System wird gemäß derfolgenden Beschreibung scharfgemacht:
1. Den Zündschlüssel aus der Zündung
ziehen.
2. Motorhaube und Heckklappe müssen verriegelt sein.
3. Mit dem Sender die Türen
verschließen.
Nach der Durchführung der oben beschriebenen Schritte blinken dieBlinker einmal auf, um anzuzeigen, daß das System scharfgemacht ist. HINWEIS:
1) Wenn eine Tür, die Heckklappe oder die Motorhaube geöffnet bleiben, kann das System nichtscharfgemacht werden.
2) Wenn dieser Fall eintritt, muß das
System gemäß der obigenBeschreibung erneut scharfgemacht werden.
HINWEIS:
o Nach Drücken des Schalters nach
hinten werden alle Türen verriegelt. Beim Drücken desSchalters nach vorne werden alle Türen entriegelt.
o Wenn die Tür entriegelt ist, ist die rote Markierung auf demSchalter sichtbar.
o Die Zentalverriegelung wird durch Drehen des Schlüsselsnach rechts oder links betätigt (nur Fahrertür).
o Wird die Tür mehrmals in schneller Folge mit dem Schlüsseloder dem Türverriegelungs
-
schalter ver- und entriegelt, schaltet das System vorübergehend ab, um denStromkreis zu schützen und eine Beschädigung der System- komponenten zu vermeiden.

1
EIGENSCHAFTEN DES HYUNDAI
9
!
VORSICHT:
Das System sollte erst dann scharfgemacht werden, wenn alle Mitfahrer das Fahrzeug verlassen haben. Wenn das Systemscharfgemacht wird, während sich noch jemand im Fahrzeug aufhält, kann der Alarm aktiviert werden,wenn die Türen geöffnet werden.
3) Nach dem Scharfmachen der
Alarmanlage kann nur dieHeckklappe ohne vorheriges Ausschalten der Alarmanlage mit dem Schlüssel geöffnet werden.
!
B070C02GK-GST Zweite Stufe: Alarm Der Alarm wird aktiviert, wenn einer der folgenden Umstände eintritt,während das Fahrzeug geparkt und das System scharfgemacht ist:
1) Eine vordere Tür wird ohne den
Schlüssel oder Sender geöffnet.
2) Die Heckklappe kann ohne Verwendung des Schlüssels geöffnet werden.
3) Die Motorhaube wird geöffnet. Die Alarmsirene ertönt, und die Blinkerleuchten blinken kontinuierlich27 Sekunden lang. Zum Ausschalten des Systems die Tür bzw. die Heckklappe mit dem Sender entriegeln. B070D04GK-AST Dritte Stufe: Entschärfen
Verriegeln
Das System wird entschärft, wenn einer der folgenden Schritte unternommen wird:
1) Die Tür des Fahrers oder Beifahrers wird geöffnet, indem die "UNLOCK"- Taste am Sender betätigt wird.
2) Das System wird entschärft, wenn es 30 Sekunden nach dem Scharfstellen noch nicht aktiviert ist oder nach erfolgter Scharfstellung,wenn der Zündschlüssel auf die Stellung "ON" gedreht wird.
VORSICHT:
Den Motor nicht starten, während die Alarmanlage eingeschaltet ist. OGK016102
Entiegeln
