Hyundai Coupe 2008 Betriebsanleitung (in German)

1
EIGENSCHAFTEN DES HYUNDAI
111
!
B750B02Y-AST Benutzung eines Mobiltelefons und Stereo-Radios Die Benutzung eines Mobiltelefons im Fahrzeug kann Störungen in derAudioanlage verursachen. Dies bedeutet nicht, daß das Audioteil defekt ist. Halten Sie das Mobiltelefon indiesem Fall so weit wie möglich von der Anlage weg.
VORSICHT:
Bei Verwendung eines Kommuni- kationssystemes, wie z.B. eines Mobiltelefons oder Radioteils innerhalb des Fahrzeugs muß eineseparate externe Antenne montiert sein. Werden Mobiltelefon oder Ra- dio nur über die interne Antennebetrieben, kann es zu Störungen in der Fahrzeugelektrik und damit zu einer Beeinträchtigung derFahrzeugsicherheit kommen. WARNUNG:
Während der Fahrt dürfen Sie keinMobiltelefon benutzen; Sie müssen das Fahrzeug erst an einem sicheren Ort abstellen, um das Telefonbenutzen zu können.
!
PFLEGE DER DISCS
B850A02F-AST Richtige Handhabung Fassen Sie die Discs wie dargestellt an. Die Disc nicht fallen lassen. Beim Anfassen der Disc keine Fingerabdrücke auf der Oberfläche hinterlassen. Wenndie Oberfläche zerkratzt ist, werden möglicherweise Signale übersprungen. Kein Klebeband, Papier oder gummierteAufkleber auf die Disc kleben. Nicht auf die Disc schreiben.
B850A01L

1EIGENSCHAFTEN DES HYUNDAI
112PFLEGE DER KASSETTEN
B860A01A-AST
Durch eine sorgfältige Pflege der Kassetten kann die Lebensdauer einer Kassette sowie der Hörgenuß erhöhtwerden. Kassetten und Kassettenhüllen grundsätzlich gegen direkte Sonneneinstrahlung, starke Kälte undgegen Staub schützen. Nicht benutzte Kassetten grundsätzlich in den ursprünglichen Kassettenschutzhüllenaufbewahren. Ist es im Fahrzeug sehr heiß oder kalt, muß die Innenraumtemperatur zuerst auf eineangemessene Temperatur geregelt werden, bevor eine Kassette gehört werden kann. B860A01L
Beschädigte Disc Keine beschädigten, verzogenen oder zerkratzten Discs abspielen. Dadurch kann der Abspielmechanismus schwerbeschädigt werden. Lagerung Wenn sie nicht gebraucht werden, die Discs in die Hüllen legen und an einem kühlen Ort lagern, an dem sie weder der Sonne, Wärme oder Staub ausgesetztsind. Die Disc nicht herauszuziehen versuchen, wenn sie vomautomatischen Lademechanismus eingezogen wird. Halten Sie Ihre Discs sauber
B850A02L
Als Folge von Fingerabdrücken, Staub oder Schmutz auf der Oberfläche werden möglicherweise Signale übersprungen. Die Oberfläche mit einemsauberen, weichen Tuch reinigen. Wenn die Oberfläche stark verschmutzt ist, ein sauberes, weiches Tuch in einerLösung von mildem Spülmittel tränken und die Disc sauberwischen. Siehe Zeichnung.

1
EIGENSCHAFTEN DES HYUNDAI
113
OGK016062
o Wird eine Kassette nicht abgespielt,
darf sie nicht im Kassettenrecorder verbleiben. Dies kann zur Beschädigung sowohl des Kassettenrecorders als auch derKassetten führen.
o Es sollten keine längeren Kassetten
als C-60 (Gesamtspiellänge 60 min)verwendet werden. C-120-oder C- 180-Kassetten sind sehr dünn und eignen sich nicht so sehr für dieVerwendung im Fahrzeug. o Die Flächen des Magnetbands
niemals berühren oder verunreinigen.
o In die Nähe der Kassetten sowie des Kassettenrecorders dürfen keinemagnetisierten Gegenstände, wiez.B. Elektromotoren, Lautsprecher oder Transformatoren gelangen.
o Die Kassetten an einem kühlen, trockenen Ort mit nach untengerichteter Öffnung aufbewahren, damit kein Staub in die Kassettegelangt.
o Ein überhäufiges Rückspulen zum
Wiederholen einer bestimmtenMelodie oder Bandstelle vermeiden. Hierdurch kann es zu einer fehlerhaften Aufwicklung desMagnetbands und unter Umständen zu einer hohen inneren Spannung kommen. Dies könnte eineBeeinträchtigung der Abspielqualität der Kassette zur Folge haben. Tritt diese Erscheinung auf, kann siemitunter durch schnelles, mehrmaliges Spulen der Kassette vom Anfang bis zum Ende undumgekehrt behoben werden. Wird das Problem auf diese Weise nicht beseitigt, darf die Kassette nicht mehrim Fahrzeug abgespielt werden.
o Ein Kassettenetikett dart nicht lose
sein oder sich abschälen daandernfalls Probleme beim Kassettenauswurf auftreten können.
Magnetkopf
WattestäbchenB860A02L
o Auf Wiedergabekopf, Bandan-
triebsrolle und Klemmrolle können sich Rückstände des Magnetbands ansammeln, die zu einer Beeinträchtigung der Tonqualität, z.B.zu Tonschwankungen führen können. Diese Elemente müssen monatlich mit einer handelsüblichenReinigungskassette oder mit einer besonderen Lösung gereinigt werden, die in Hifi-Geschäften erhältlich sind.

1EIGENSCHAFTEN DES HYUNDAI
114
B860A03L
Die Anweisungen des Herstellers müssen sorgfältig befolgt werden.Grundsätzlich keinen Teil des Kassettenrecorders ölen.
o Vor dem Einlegen der Kassette
sicherstellen, daß das Magnetbandfest auf der Spule aufgewickelt ist. Ein lockeres Band durch Dreheneines Stifts in den Transportrollen spannen. HINWEIS: Untersuchen Sie jede Kassette, bevor Sie diese in die Anlage hineinstecken. Wenn das Band locker ist, befestigenSie eine der Aufwicklungen mit einem Bleistift oder Ihrem Finger. Wenn das Etikett sich löst, stecken Sie dieKassette nicht in den Rekorder. Das lockere Etikett kann zu einer Störung in der Antriebsmechanik bei derHerausnahme der Kassette führen. Kassettenbänder sollten nicht hohen Temperaturen oder hoherLuftfeuchtigkeit, auf dem Armaturenbrett oder im Kassettenspieler, ausgesetzt werden.Wenn ein Band extrem heiß oder kalt ist, sollte es auf eine gemäßigte Temperatur gelangen, bevor es inden Rekorder gesteckt wird.

2
Motorabgase können lebensgefährlich sein! ........................... 2-2
Vor dem Anlassen des Motors ................................................ 2-3
Schlüsselstellungen ................................................................. 2-4
Anlassen .................................................................................. 2-5
Schalthebel(Schaltgetriebe) ..................................................... 2-6
Automatikgetriebe .................................................................... 2-9
Antiblockiersystem (ABS) ...................................................... 2-14
Elektronisches Stabilitätsprogramm (ESP) ............................ 2-15
Bremshinweise ....................................................................... 2-16
Wirtschaftlich Fahren .............................................................. 2-18
Gleichmässige Ku rvenfahrt .................................................... 2-20
Fahren im W inter .................................................................... 2-20
Anhänger- oder Fahrzeug- Schleppbetrieb ............................. 2-24
FAHREN MIT DEM HYUNDAI
2

2FAHREN MIT DEM HYUNDAI
2
C010A01O-AAT

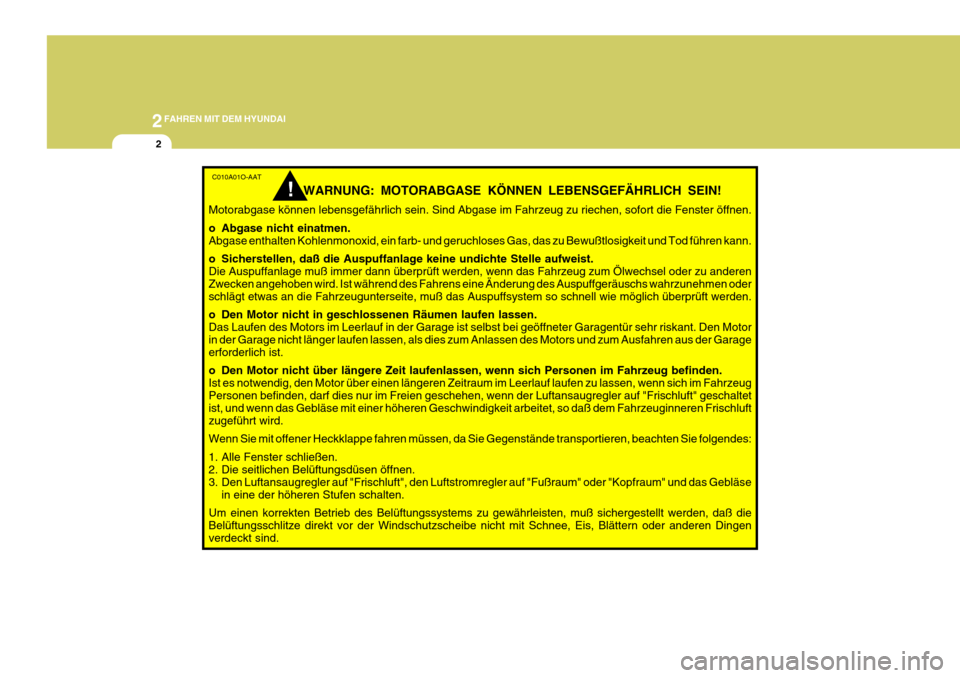

WARNUNG: MOTORABGASE KÖNNEN LEBENSGEFÄHRLICH SEIN!
Motorabgase können lebensgefährlich sein. Sind Abgase im Fahrzeug zu riechen, sofort die Fenster öffnen.
o Abgase nicht einatmen. Abgase enthalten Kohlenmonoxid, ein farb- und geruchloses Gas, das zu Bewußtlosigkeit und Tod führen kann.
o Sicherstellen, daß die Auspuffanlage keine undichte Stelle aufweist. Die Auspuffanlage muß immer dann überprüft werden, wenn das Fahrzeug zum Ölwechsel oder zu anderen Zwecken angehoben wird. Ist während des Fahrens eine Änderung des Auspuffgeräuschs wahrzunehmen oder schlägt etwas an die Fahrzeugunterseite, muß das Auspuffsystem so schnell wie möglich überprüft werden.
o Den Motor nicht in geschlossenen Räumen laufen lassen. Das Laufen des Motors im Leerlauf in der Garage ist selbst bei geöffneter Garagentür sehr riskant. Den Motor in der Garage nicht länger laufen lassen, als dies zum Anlassen des Motors und zum Ausfahren aus der Garage erforderlich ist.
o Den Motor nicht über längere Zeit laufenlassen, wenn sich Personen im Fahrzeug befinden. Ist es notwendig, den Motor über einen längeren Zeitraum im Leerlauf laufen zu lassen, wenn sich im FahrzeugPersonen befinden, darf dies nur im Freien geschehen, wenn der Luftansaugregler auf "Frischluft" geschaltet ist, und wenn das Gebläse mit einer höheren Geschwindigkeit arbeitet, so daß dem Fahrzeuginneren Frischluft zugeführt wird. Wenn Sie mit offener Heckklappe fahren müssen, da Sie Gegenstände transportieren, beachten Sie folgendes:
1. Alle Fenster schließen.
2. Die seitlichen Belüftungsdüsen öffnen.
3. Den Luftansaugregler auf "Frischluft", den Luftstromregler auf "Fußraum" oder "Kopfraum" und das Gebläse in eine der höheren Stufen schalten.
Um einen korrekten Betrieb des Belüftungssystems zu gewährleisten, muß sichergestellt werden, daß dieBelüftungsschlitze direkt vor der Windschutzscheibe nicht mit Schnee, Eis, Blättern oder anderen Dingen verdeckt sind.
!

2
FAHREN MIT DEM HYUNDAI
3ANLASSEN DES MOTORSVOR DEM ANLASSEN DES MOTORS
C020A03A-AST Vor dem Anlassen des Motors müssen grundsätzlich die folgenden Schritte unternommen werden:
1. Das Fahrzeug von außen auf platte
Reifen, Öl- oder Wasserpfützen oder andere Anzeichen überprüfen,die mögliche Störungen anzeigen.
2. Nach dem Einsteigen in das
Fahrzeug überprüfen, ob dieHandbremse angezogen ist.
3. Überprüfen, ob alle Fenster und
Scheinwerfer sauber sind.
4. Die Stellung von Innen- und Außenspiegeln überprüfen.
5. Sitz, Sitzlehne und Kopfstütze auf die korrekte Position überprüfen.
6. Alle Türen schließen.
7. Den Sicherheitsgurt anlegen und
überprüfen, ob alle Insassen dies ebenfalls getan haben.
8. Lampen und Zubehör, die nicht erforderlich sind, ausschalten.
9. Vor dem Drehen des Zündschlüssels
in die Position "ON" (Fahrt) überprüfen, daß alle erforderlichen Warnleuchten betriebsfähig sind, und daß ausreichend Kraftstoffvorhanden ist. C030A01A-GST ZÜNDSCHLOSS- UND LENKRADVERRIEGELUNG Vor dem Anlassen des Motors die folgenden Schritte unternehmen.
o Verfügt der Hyundai über ein
Schaltgetriebe, den Schalthebel in die Leerlaufstellung schalten und die Kupplung treten.
o Verfügt der Hyundai über ein
Automatikgetriebe, den Wählhebelin die Position "P" (Parkstellung) schalten.
o Zum Anlassen des Motors den Zünd- schlüssel einstecken und in die Po-sition "START" drehen. Sobald derMotor angesprungen ist, den Schlüssel loslassen. Der Schlüssel darf nicht länger als 15 Sekunden inder Stellung "START" gehalten werden.
HINWEIS: Aus Sicherheitsgründen startet der Motor nicht, wenn sich der Wählhebel nicht in den Positionen "P" oder "N" (Automatikgetriebe)befindet.
10. Bei eingeschalteter Zündung die
Funktion der Warnleuchten undGlühbirnen überprüfen.
WARNUNG:
Tragen Sie beim Fahren Ihres Fahrzeugs immer geeignete Schuhe. Nicht geeignete Schuhe (Ski-Stiefel,Schuhe mit hohen Absätzen usw.) könnten dazu führen, dass Sie das Gaspedal, das Bremspedal und dasKupplungspedal(Falls vorhanden) nicht ordnungsgemäß bedienen können.!
WARNUNG:
Wenn Sie das Fahrzeug mit laufendem Motor parken oder anhalten, achten Sie bitte darauf, dass Sie nicht für längere Zeit aufdas Gaspedal treten. Dies könnte zu einer Überhitzung des Motors oder der Abgasanlage führen und einenBrand verursachen.!

2FAHREN MIT DEM HYUNDAI
4
o "ON" Befindet sich der Schlüssel in der Fahrt- stellung "ON", ist die Zündung eingeschaltet, und das gesamteZubehör läßt sich einschalten. Bei nicht laufendem Motor darf der Schlüssel nicht in der Stellung "ON" verbleiben.Auf diese Weise wird die Batterie entladen, und es kann zu Beschädigungen des Zündsystemskommen.
o "ACC" Befindet sich der Schlüssel in der Stellung "ACC", läßt sich das Radio und anderes Zubehör betätigen.
o "LOCK" In dieser Stellung kann der Schlüssel abgezogen oder eingesteckt werden. Das Lenkrad kann verriegelt werden. HINWEIS: Kann der Zündschlüssel nur schwer in die Position START bewegt werden, das Lenkrad zum Aufhebender Lenkradsperre nach rechts und links bewegen, dann den Zündschlüssel drehen.
!
C040A02A-ASTSCHLÜSSELSTELLUNGEN
WARNUNG:
Während des Fahrens darf der Motor nicht ausgeschaltet oder derZündschlüssel aus dem Zündschloß abgezogen werden.
o "START" In dieser Position wird der Motor angelassen. Er dreht solange durch,bis der Zündschlüssel losgelassen wird. HINWEIS: Den Zündschlüssel nicht länger als 15 Sekunden in der Position "START" halten.LOCK
C040A01E
ACC
ON
START

2
FAHREN MIT DEM HYUNDAI
5
C070C01A-AST Abziehen des Zündschlüssels (Schaltgetriebe)
1. Den Zündschlüssel in die Position
"ACC" schalten.
2. Den Zündschlüssel drücken und
gleichzeitig in Gegenuhrzeigerrich
-
tung aus der Position "ACC" in die Position "LOCK" drehen.
3. Der Schlüssel läßt sich in der Posi- tion "LOCK" abziehen.LOCK
C070C01E
ACC
ON
START
!WARNUNG:
Den Motor in einem abgeschlossenen oder schlecht durchlüfteten Raum niemals länger laufen lassen, alsdies zum Herein- oder Herausfahren erforderlich ist. Das ausströmende Kohlenmonoxid ist geruchlos undkann tödliche Folgen haben. LOCK
C050A01E
ON
START
!
C050B01A-AST Normale Bedingungen Anlassen:
1. Den Schlüssel einstecken und den Sicherheitsgurt anlegen.
2. Den Schalthebel beim Schaltgetriebe in die Leerlaufstellung oder den Wählhebel(Automatikgetriebe) in die Position "P" (Parken) stellen.
3. Nach Drehen des Zündschlüssels in die Position "ON" (Fahren)sicherstellen, daß alle Warnleuchten und Instrumente korrektfunktionieren; erst dann den Motor anlassen.
WARNUNG:
Ist ein Gang eingelegt und wird die Kupplung nicht voll durchgetreten, ruckt das Auto beim Anlassen vor oder zurück.
4. Den Zündschlüssel in die Position "START" drehen und nach Anspringen des Motors loslassen.
ANLASSEN
C050A01A-AST

2FAHREN MIT DEM HYUNDAI
6
Beim Schalten in den Rückwärtsgang ziehen Sie den Schaltverriegelungsring hoch und schalten in dieRückwärtsgangstellung (Typ B : 6- Gang-Getriebe). HINWEIS:
o Zum Schalten in den
Rückwärtsgang den Hebel zunächst min. 3 Sekunden im Leerlauf lassen, nachdem das Fahrzeugzuvor völlig zum Stillstand gekommen ist. Dann den Hebel in dieRückwärtsgangposition schalten. o Bei kalter Witterung ist die
Schaltung manchmalschwergängig, wenn das Getriebeöl noch nicht ausreichend erwärmt ist. Dies ist normal und beschädigtdas Getriebe nicht.
o Wenn Sie zum Stillstand kommen
und der erste Gang oder derRückwärtsgang nur schwer eingelegt werden können, schalten Sie in den Leerlauf und lassen dasKupplungspedal los. Treten Sie dann das Kupplungspedal durch und schalten in den ersten oderRückwärtsgang.
o Verwenden Sie den Schalthebel
nicht als Handablage während derFahrt, da dadurch die Getriebeschaltgabeln vorzeitig abgenutzt werden können.
HGK3024
Typ B
Schaltverrie- gelungsring
SCHALTHEBEL (SCHALTGETRIEBE)
C070A02GK-AST Dieses Fahrzeug verfügt über ein kon- ventionelles Schaltschema. Dieses ist auf dem Schalthebelknauf dargestellt.Das Schaltgetriebe ist in allen Vorwärtsgängen vollständig synchronisiert, so daß ein leichtesHoch- bzw. Herunterschalten gewährleistet ist. HGK3023
Typ A Typ B
