Hyundai Coupe 2008 Betriebsanleitung (in German)

5
WARTUNG DES FAHRZEUGS
3PLANMÄSSIGE WARTUNGSMASSNAHMEN
F010E01A-AST
Selbsthilfe
Mit technischem Verständnis und den
nötigen Werkzeugen können einige Punkte selbst überprüft werden. Nähere Informationen dazu sind im Kapitel 6enthalten. F010D01S-AST
Tägliche Routinekontrollen
Diese täglichen Routinekontrollen
müssen vor jedem Fahren des Hyundai oder beim Tanken ausgeführt werden.
Eine Auflistung dieser Wartungspunkte
ist auf Seite 6-5 aufgeführt.
F010F02A-AST
Einige Tips
Bewahren Sie alle Wartungsbelege gut
auf, um im Falle eines Garantieanspruchs den lückenlosen Nachweis über die vorgeschriebenen Wartungsarbeiten führen zu können. F020A01A-GST Eine Inspektion ist immer dann auszuführen, wenn eine Fehlfunktion auftritt oder angenommen wird.Bestätigungen für alle Wartungsmaßnahmen an der Motor- steuerung müssen aufbewahrt werden,um die Erfüllung der Garantiebedingungen zu belegen. Wartungserfordernisse für Fahrzeuge, die einer großen Fahrbeanspruchung ausgesetzt sind, sind auf Seite 5-7 dieses Kapitels aufgeführt.
Andere Teile gleicher Qualität wie z.B.Motoröl, Kühlmittel, Schalt- oderAutomatikgetriebeöl, Bremsflüssigkeit usw., die nicht zum Lieferumfang der Hyundai Motor Company oder seinerDistributoren gehören, können ohne Beeinträchtigung der Gewährleistung verwenden werden; es sollte aberimmer geprüft werden, ob diese Teile im Vergleich zu den Original-Hyundai- Teilen gleichwertig sind. Ihr Servicepaß enthält weitere Informationen über die Gewährleistungsbedingungen.

5WARTUNG DES FAHRZEUGS
4
NR.1 2 3 4 5 6 78 9 BESCHREIBUNG WARTUNG DES MOTORSTEUERSYSTEMS MOTORÖL & -FILTER KEILRIEMEN KRAFTSTOFFILTER (MPI)
Siehe Hinweis (1)
KRAFTSTOFFLEITUNGEN, KRAFTSTOFFSCHLÄUCHE & ANSCHLÜSSE STEUERRIEMEN
ZAHNRIEMENSPANNER UND SPANNROLLE (2,0)
KRAFTSTOFFDAMPFSCHLAUCH & KRAFTSTOFFTANKKLAPPE UNTERDRUCKSCHLAUCH
KURBELGEHÄUSE-ENTLÜFTUNG
F030A01A-GST Im nachfolgenden sind die Wartungen aufgeführt, die zur Gewährleistung einer vorschriftsmäßigen Abgasreinigung und Leistung ausgeführt werden müssen. Sind sowohl Angaben über die Kilometerzahl als auch über die Zeit angegeben, richtet sich die Wartungshäufigkeit nach dem Wert, der zuerst erreicht ist. PLANMÄSSIGE WARTUNG
F030B07GK-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich 75 60
R I I I
105
84
R I I I 120
96
R I I I I I I
90 72
R I I I
R
I II
60 48
R I I II I II
45 36
R I I I I
30 24
R I I I II
15 12
R I I I
KILOMETER x 1000 MONATE
1,6DOHC/2,0DOHC VVT (WASSERPUMPE, LICHTMASCHINE, SERVOLENKPUMPE) 2,7V6 (SELBSTSPANNER, WASSERPUMPE, LICHTMASCHINE, KLIMAANLAGE)
2,7L 2,0L
Siehe Hinweis (2) Siehe Hinweis (3)
Hinweis : (1) Wenn der Motor schlecht anspringt oder wenn der Kraftstoffdruck nicht ordnungsgemäß ist, Kraftstofffilter umgehend
und ohne Berücksichtigung der Wartungsintervalle ersetzen.
(2) Alle 90.000 km oder 48 Monate: "I" and alle 140.000 km oder 72 Monate: "R"
(3) Bei Inspektion oder Auswechseln des Zahnriemens, je nachdem, was auftritt, "I"

5
WARTUNG DES FAHRZEUGS
5
NR. 10 11 12 13 BESCHREIBUNG WARTUNG DES MOTORSTEUERSYSTEMS LUFTFILTERZÜNDKERZEN (NICKELBESCHICHTET)ZÜNDKERZEN (PLATINBESCHICHTET)ZÜNDKERZEN (IRIDIUMBESCHICHTUNG) VANTILSPIEL (2,0L)
LUFTFILTER - SAMMELBEHÄLTER
Hinweis : (3) Alle 40.000 KM: "R" (4) Alle 100.000 KM: "R"
(5) Alle 160.000 KM: "R",
(6) Alle 48 Monate oder 96.000 Km, je nachdem was zuerst eintritt: "I" 75 60
I I
Siehe Hinweis (3) Siehe Hinweis (4)Siehe Hinweis (5)Siehe Hinweis (6)
105
84
I I 120
96
II
90 72
R R
60 48
I I
45 36
R R
30 24
I I
15 12
I I
KILOMETER x 1000 MONATE

5WARTUNG DES FAHRZEUGS
6
75 60I I I I I I I II I I
R 9072
I I
R
I I I I I I II I I
R
6048
I I I I I I I I I II I I
R
Siehe Hinweis (1)*
NR.
1 2 3 4 5 6 7 8 9
1011 12 13 14 15 BESCHREIBUNG
ALLGEMEINE WARTUNGSMASSNAHMEN KÜHLSYSTEM KÜHLMITTEL SCHALTGETRIEBEÖL AUTOMATIKGETRIEBEÖL BREMSSCHLÄUCHE, -LEITUNGEN BREMSFLÜSSIGKEIT, KUPPLUNGSFLÜSSIGKEIT HINTERRADBREMSTROMMELN/BELÄGE, HANDBREMSE SCHEIBENBREMSBELÄGE, BREMSSÄTTEL, BREMSSCHEIBEN AUSPUFFROHR UND SCHALLDÄMPFER AUFHÄNGUNGSSCHRAUBEN LENKGESTÄNGE U. FALTENBÄLGE/KUGELGELENK DES UNTEREN
QUERLENKERS
SERVOLENKPUMPE, -RIEMEN UND -SCHLÄUCHE ANTRIEBSWELLEN UND FALTENBÄLGE KÄLTEMITTEL KLIMAANLAGE KLIMAANLAGENFILTER (FÜR GEBLÄSEEINHEIT)
F030C05GK-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
Hinweis : (1) kühlmittel das erste mal nach 100.000 km oder nach 60 monaten auswechseln.
Danach alle 40.000 km oder 24 monate wechseln.
* Kann auf wunsch auch im rahmen anderer wartungsarbeiten vor ablauf des intervalls ersetzt werden.
120
96
I I I I I I I I I II I I
R
105
84
I I I I I I I II I I
R
4536
I I I I I I I II I I
R
3024
I I I I I I I I I II I I
R
1512
I I I I I I I II I I
R
KILOMETER x 1000MONATE

5
WARTUNG DES FAHRZEUGS
7
MOTORÖL UND FILTER LUFTFILTER ZÜNDKERZEN ZAHNRIEMEN BREMSKLÖTZE, -SÄTTEL, -SCHEIBEN HINTERRADBREMSTROMMELN/-BELÄGE/ HANDBREMSE LENKZAHNSTANGE, -GESTÄNGE & FALTENBÄLGE/ KUGELGELENKE DES UNTEREN QUERLENKERS ANTRIEBSWELLEN & FALTENBÄLGE SCHALTGETRIEBEÖL AUTOMATIKGETRIEBEÖL KLIMAANLAGENFILTER (FÜR GEBLÄSEEINHEIT)
F040A04GK-GST Fahrzeuge, die normalerweise starken Beanspruchungen ausgesetzt sind, müssen bezüglich der folgenden Punkte häufiger gewartet werden. Die entsprechenden Wartungsintervalle sind der nachfolgenden Aufstellung zu entnehmen.
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich STARKE FAHRZEUGBEANSPRUCHUNG
A - Wiederholte Kurzstreckenfahrten unter 8 km bei normalen Temperaturen oder Kurzstreckenfahrten unter 16 km bei Frost
B - Übermäßig langes Drehen des Motors im Leerlauf oder Langstreckenfahrten bei niedriger Drehzahl
C - Fahrten auf unebenen, staubigen, schlammigen, unbefestigten, mit Kies oder Salz bedeckten Straßen
D - Fahren auf Straßen mit Streusalz oder anderen korrosiven Stoffen oder bei sehr kaltem Wetter
WARTUNG BEI STARKER FAHRZEUGBEANSPRUCHUNG
WARTUNGSINTERVALL
A, B, C, D, E, F, G, H, I, K C, E B, H D, E, F, G B, D, E, F, G C, D, G, H C, D, G, H C, D, E, F C, D, E, F, G A, C, D, E, F, G, H, I, J A, C, E, F, G, H, I C, E
WARTUNGSPUNKTFAHRBEANSPRUCHUNG
Alle 5.000 km oder alle 6 Monate Häufiger Häufiger Alle 60.000 km oder alle 48 Monate Alle 90.000 km oder alle 48 Monate Häufiger Häufiger Häufiger Alle 15.000 km oder alle 12 Monate Alle 100.000 km Alle 45.000 km Häufiger
R R R R R I I I I
R R R
WARTUNG
E - Fahren in sandigen Gegenden
F - Fahrten in Gegenden mit starkem Verkehrsaufkommen bei 32°C
G - Bergauf-, Bergabfahrten oder Fahrten auf Gebirgsstraßen
H - Ziehen eines Anhängers oder Verwenden eines Campers oder eines
Dachgepäckträgers
I - Fahrten mit Streifenwagen, Taxi, Firmenwagen oder Abschleppen eines Fahrzeugs
J - Fahrten über 170 km/h
K - Häufige Stop-and-Go-Fahrten
2,7 2,0

5WARTUNG DES FAHRZEUGS
8ERLÄUTERUNG DER PLANMÄSSIGEN WARTUNGSPUNKTE
F060M01A-AST
o Motorenöl und -filter Das Motorenöl und der Ölfilter müssen entsprechend der in der Wartungstabelle aufgeführten Wartungsintervalle ausgewechseltwerden. Wird das Fahrzeug unter hoher Fahrbeanspruchung betrieben, ist ein häufigeres Auswechseln von Motorenölund Filter erforderlich. F060B01A-AST
o Keilriemen Alle Keilriemen auf Einschnitte, Risse, übermäßigen Verschleiß oder Öligkeit untersuchen und, falls erforderlich, austauschen. Die Treibriemen müssenin regelmäßigen Abständen auf die erforderliche Spannung überprüft und auf den erforderlichen Wert eingestelltwerden. F060C01A-AST
o Kraftstoffilter
Ein verstopfter Filter kann zu einer
Herabsetzung der Höchstgeschwindigkeit des Fahrzeuges, Beschädigungen derAbgasanlage und Startproblemen des Fahrzeugs führen. Wenn sich übermäßig viel Fremdstoffe imKraftstofftank ansammeln, muß der Filter möglicherweise häufiger ausgewechselt werden. Nach Einbau eines neuen Filters den
Motor einige Minuten laufen lassenund an den Anschlußstellen auf Undichtigkeiten prüfen. F060D01A-AST
o Kraftstoffilter/-leitungen und -
anschlüsse
Ein verstopfter Filter kann die Drehzahl
herabsetzen, mit der ein Fahrzeugbetrieben werden kann. Darüber hinaus kann er zu erschwertenStartbedingungen führen. Befinden sich im Kraftstofftank übermäßig viele Fremdpartikel, muß der Filter eventuellhäufiger ausgewechselt werden. Nach dem Einsetzen eines neuen Filters den Motor einige Minuten lang laufenlassen und die Anschlüsse auf undichte Stellen überprüfen.

5
WARTUNG DES FAHRZEUGS
9
F060F01A-AST
o Unterdruck- und
Kurbelgehäuse- Entlüftungsschläuche
Die Oberfläche der Schläuche auf
Wärme-verzug und mechanische Beschädigungen überprüfen. Hartes und sprödes Gummi, Risse, kleine Spalte, Ausfransungen, Schnitte,Abrieb und Verdickungen zeigen eine Beeinträchtigung des Schlauchs an.
Besonders sorgfältig müssen solche
Schläuche überprüft werden, die sich in der Nähe von Wärmequellen, z.B. inder Nähe des Auspuffkrümmers befinden. Den Verlauf des Schlauchs daraufhin überprüfen, ob er mit einerWärmequelle oder einem sich bewegenden Teil in Berührung kommt, das Wärmeverzug oder mechanischeAbnutzung hervorrufen könnte. Alle Schlauchanschlüsse, z.B. Schlauchschellen und-verbindungsstücke auf Sicherheit untersuchen und ob undichte Stellen vorhanden sind. Bei einem Anzeichenvon Beeinträchtigung oder Beschädigung müssen die Schläuche sofort ausgewechselt werden. F060H01A-AST
o Luftfilter Der Luftfilter sollte durch ein Hyundai- Ersatzteil ausgewechselt werden. F060J01A-AST
o Zündkerzen Beim Einsetzen neuer Zündkerzen darauf achten, daß sie den korrekten Wärmebereich aufweisen. F060N02E-GST
o Ventilspiel
Zu laute Ventilgeräusch und/oder Motorvibration überprüfen und, fallserforderlich, reparieren. Der Vorgang muß von einem geschulten Techniker durchgeführt werden.
F060E01A-AST
o Zahnriemen
Alle mit dem Zahnriementrieb inVerbindung stehenden Teile auf Verschleiß und Beschädigung kontrollieren. Defekte Teile ersetzen. F060G01A-AST
o Kraftstoffdampfschlauch und
Kraftstofftankdeckel
Kraftstoffdampfschlauch und Kraftstof- ftankdeckel sind in den imWartungsplan vorgeschriebenen Intervallen zu überprüfen. Sicherstellen, daß ein neuer Kraftstoffdampfschlauchoder Kraftstofftankdeckel richtig eingebaut wird.

5WARTUNG DES FAHRZEUGS
10
F070B01A-GST
o Kühlsystem Die Bauteile des Kühlsystems wie Kühler, Kühlmittelausgleichsbehälter, Schläuche und Anschlüsse auf Undichtigkeit und Beschädigung prüfen.Beschädigte Teile auswechseln. F070C01A-AST
o Motorkühlmittel Das Kühlmittel muß entsprechend der in der Wartungstabelle aufgeführtenWartungsinter- valle ausgewechselt werden. F070D01A-AST
o Getriebeöl für Schaltgetriebe Das Getriebeöl von Schaltgetrieben entsprechend den Angaben in derWartungstabelle auswechseln. HINWEIS: Bei niedrigem Ölstand vor dem Hinzufügen von Öl den behälter zuerst auf mögliche undichte Stellenuntersuchen. Nicht zuviel Öl einfüllen. F070E05A-AST
o Automatikgetriebeöl
Der Ölstand muß im Bereich "HOT"
auf dem Meßstab liegen, wenn derMotor und das Getriebe die normale Betriebstemperatur erreicht haben. DenAutomatikgetriebeölstand bei laufendem Motor und Getriebe in Neu- tral mit angezogener Feststellbremsekontrollieren. Beim Nachfüllen oder Ölwechsel Hyundai Genuine ATF SP- III, DIAMOND ATF SP-III, SK ATFSP-III oder andere von der Hyundai Motor Co. zugelassene Marken verwenden.
F070F01A-AST
o Bremsschläuche und -
leitungen
Schläuche und Leitungen auf korrekten
Einbau, Abrieb, Risse,Beeinträchtigung und undichte Stellenüberprüfen. Abgenutzte oder beschädigte Teile sofort auswechseln. F070G02A-AST
o Bremsflüssigkeit
Bremsflüssigkeitsstand im
Ausgleichsbehälter kontrollieren. DasNiveau muß sich zwischen "MIN"- und "MAX"-Markierung befinden. NurBremsflüssigkeit mit der DOT 3 oder DOT 4-Spezifikation verwenden.
F070H01A-AST
o Hinterradbremstrommeln
und-beläge, Handbremse
Die Teile auf Kerben, Brandstellen,
undichte Stellen, Bruch undübermäßigen Verschleiß überprüfen. Das gesamte Handbremssystem, z.B.Handbremshebel, kabel usw. überprüfen. Genauere Wartungsanweisungen sind demWerkstatthandbuch zu entnehmen.

5
WARTUNG DES FAHRZEUGS
11
F070J01A-AST
o Bremsklötze, -sättel und -
scheiben
Die Bremsklötze auf übermäßigen Verschleiß, die Bremsscheiben auf Schlag und Verschleiß und die Bremssättel auf Flüssigkeitsundichtig-keiten prüfen. F070K01A-AST
o Auspuffrohr und -
schalldämpfer
Auspuffrohr, Auspufftopf und Aufhän- gungsanschlüsse auf lockeren Sitz oder Beschädigung überprüfen. F070L01A-AST
o Befestigungsschrauben der
Aufhängung
Die Aufhängungsverbindungen auf
lockeren Sitz oder Beschädigung prüfen. Auf das vorgeschriebene Anzugsmoment nachziehen. F070M01A-AST
o Lenkung, Gestänge und
Faltenbälge/Kugelgelenk des unteren Querlenkers
Bei Fahrzeugstillstand das Lenkrad auf
übermäßiges freies Spiel überprüfen. Das Gestänge auf Biegungen oder Beschädigung überprüfen. Die Staubschutzfaltenbälge undKugelgelenke auf Qualitätsminderung, Risse oder Beschädigung untersuchen. Beschädigte Teile auswechseln.
F070N01A-AST
o Servolenkpumpe, Riemen und
Schläuche
Die Servolenkpumpe und die Schläuche
auf Undichtigkeit und Beschädigungprüfen. Beschädigte oder undichte Teile sofort auswechseln. Den Servolenkriemen auf Schnitte, Risse,übermäßigen Verschleiß, Verölung und richtige Spannung prüfen. Wie erforderlich auswechseln bzw.einstellen. F070P01A-AST
o Antriebswelle und Faltenbälge Faltenbälge und Klemmen der Antriebswelle auf Risse, Qualitätsminderung oder Beschä- digung überprüfen. Beschädigte Teileauswechseln und, falls erforderlich, neues Schmierfett verwenden. F070Q01A-AST
o Kältemittel der Klimaanlage
Die Leitungen und Anschlüsse der Klimaanlage auf Undichtigkeit undBeschädigung prüfen. Gegebenenfalls die Funktion der Klimaanlage entsprechend dem jeweiligenWerkstatthandbuch prüfen.

Motorraum................................................................................. 6-2
Tägliche Routinekontrollen ....................................................... 6-5
Überprüfung des Motoröls ........................................................ 6-7Überprüfung und Auswechslung des
Motorkühlmittels ..................................................................... 6-9
Auswechseln des Luftfilters .................................................... 6-12
Überprüfung des Getriebeöls (Schaltgetriebe) .......................6-15
Überprüfung des Getriebeöls (Automatikgetriebe) .................. 6-16
Überprüfung der Brems en ....................................................... 6-18
Pflege der Klimaanlage ............................................................ 6-20
Auswechseln des Klimaanlagenfilters .....................................6-21
Überprüfung und Auswechslung der Sicherungen .................6-22
Überprüfung der Batte rie ......................................................... 6-24
Servolenkungsflüssigkeitsst and .............................................. 6-26
Auswechseln der Glühlampen ................................................6-29
Wattzahl der Glübirnen ............................................................ 6-37
Beschreibung der Sicherungstafel ..........................................6-38

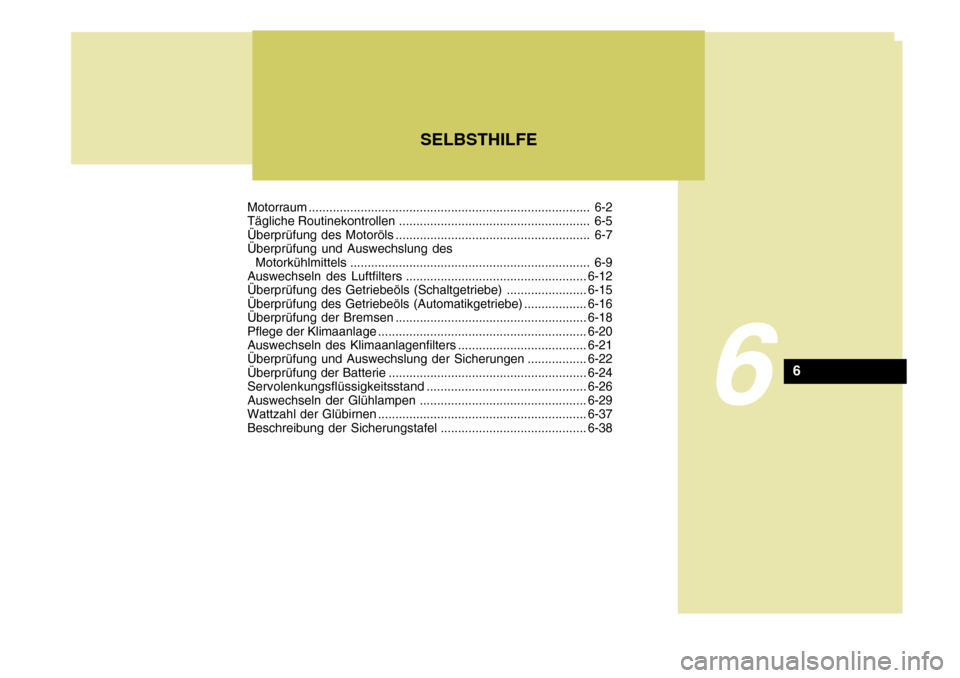

SELBSTHILFE
6
6
