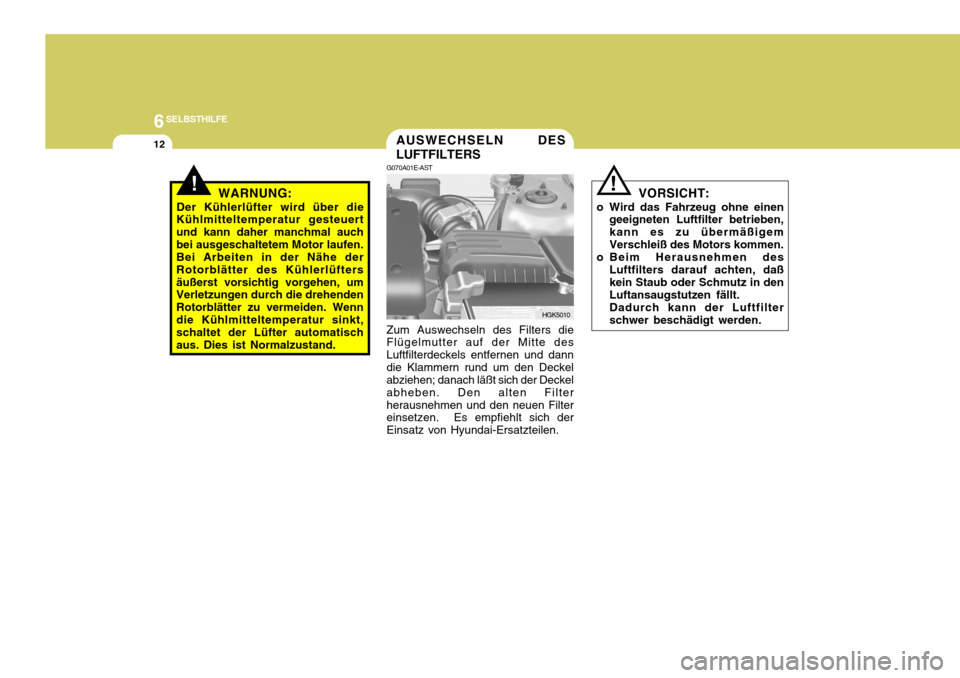

12AUSWECHSELN DES LUFTFILTERS
G070A01E-AST Zum Auswechseln des Filters die Flügelmutter auf der Mitte des Luftfilterdeckels entfernen und danndie Klammern rund um den Deckel abziehen; danach läßt sich der Deckel abheben. Den alten Filterherausnehmen und den neuen Filter einsetzen. Es empfiehlt sich der Einsatz von Hyundai-Ersatzteilen.
HGK5010
!WARNUNG:
Der Kühlerlüfter wird über die
Kühlmitteltemperatur gesteuert und kann daher manchmal auchbei ausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe der Rotorblätter des Kühlerlüftersäußerst vorsichtig vorgehen, um Verletzungen durch die drehenden Rotorblätter zu vermeiden. Wenndie Kühlmitteltemperatur sinkt, schaltet der Lüfter automatisch aus. Dies ist Normalzustand.! VORSICHT:
o Wird das Fahrzeug ohne einen geeigneten Luftfilter betrieben, kann es zu übermäßigemVerschleiß des Motors kommen.
o Beim Herausnehmen des Luftfilters darauf achten, daßkein Staub oder Schmutz in den Luftansaugstutzen fällt. Dadurch kann der Luftfilter schwer beschädigt werden.

6
SELBSTHILFE
13
G080A02GK
!

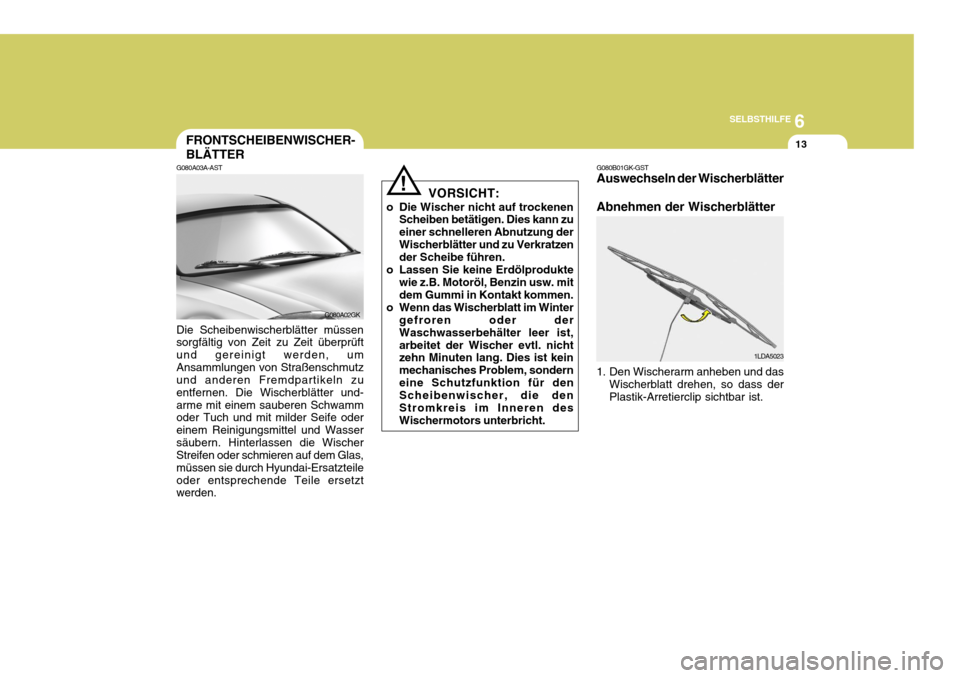

G080A03A-AST FRONTSCHEIBENWISCHER- BLÄTTER
Die Scheibenwischerblätter müssen sorgfältig von Zeit zu Zeit überprüft und gereinigt werden, umAnsammlungen von Straßenschmutz und anderen Fremdpartikeln zu entfernen. Die Wischerblätter und-arme mit einem sauberen Schwamm oder Tuch und mit milder Seife oder einem Reinigungsmittel und Wassersäubern. Hinterlassen die Wischer Streifen oder schmieren auf dem Glas, müssen sie durch Hyundai-Ersatzteileoder entsprechende Teile ersetzt werden. VORSICHT:
o Die Wischer nicht auf trockenen Scheiben betätigen. Dies kann zu einer schnelleren Abnutzung derWischerblätter und zu Verkratzen der Scheibe führen.
o Lassen Sie keine Erdölprodukte wie z.B. Motoröl, Benzin usw. mitdem Gummi in Kontakt kommen.
o Wenn das Wischerblatt im Winter gefroren oder der Waschwasserbehälter leer ist,arbeitet der Wischer evtl. nicht zehn Minuten lang. Dies ist kein mechanisches Problem, sonderneine Schutzfunktion für den Scheibenwischer, die den Stromkreis im Inneren desWischermotors unterbricht.G080B01GK-GST Auswechseln der Wischerblätter Abnehmen der Wischerblätter
1LDA5023
1. Den Wischerarm anheben und das Wischerblatt drehen, so dass der Plastik-Arretierclip sichtbar ist.

6SELBSTHILFE
14

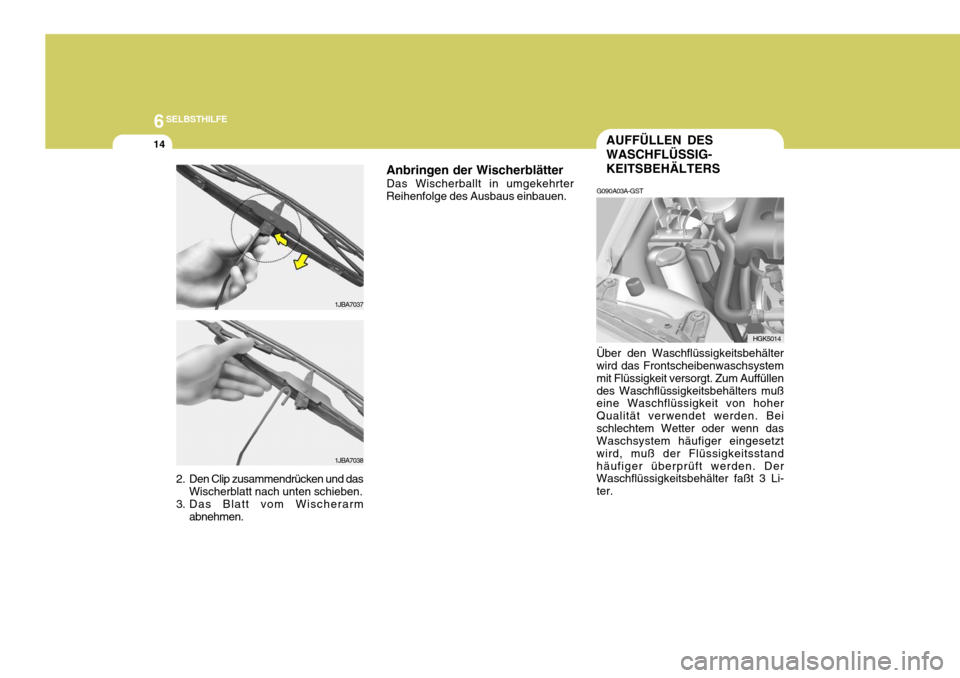

G090A03A-GST Über den Waschflüssigkeitsbehälter wird das Frontscheibenwaschsystem mit Flüssigkeit versorgt. Zum Auffüllendes Waschflüssigkeitsbehälters muß eine Waschflüssigkeit von hoher Qualität verwendet werden. Beischlechtem Wetter oder wenn das Waschsystem häufiger eingesetzt wird, muß der Flüssigkeitsstandhäufiger überprüft werden. Der Waschflüssigkeitsbehälter faßt 3 Li- ter.AUFFÜLLEN DES WASCHFLÜSSIG-KEITSBEHÄLTERS
HGK5014
1JBA7037
1JBA7038
2. Den Clip zusammendrücken und das Wischerblatt nach unten schieben.
3. Das Blatt vom Wischerarm abnehmen. Anbringen der Wischerblätter
Das Wischerballt in umgekehrter
Reihenfolge des Ausbaus einbauen.

6
SELBSTHILFE
15
VORSICHT:
o Für das Waschsystem darf kein Kühlerfrostschutzmittel (Motorkühlmittel) verwendetwerden, da hierdurch den Lack des Fahrzeugs beschädigt wird.
o Bei leerem Waschflüssigkeits- behälter darf der Waschhebel nicht betätigt werden. Dies kann zu Beschädigungen der Waschflüssigkeitspumpe führen.
o Verwenden Sie in Gegenden, indenen im Winter das Wasser gefriert, geeignetesFrostschutzmittel für die Scheibenwaschanlage.
!

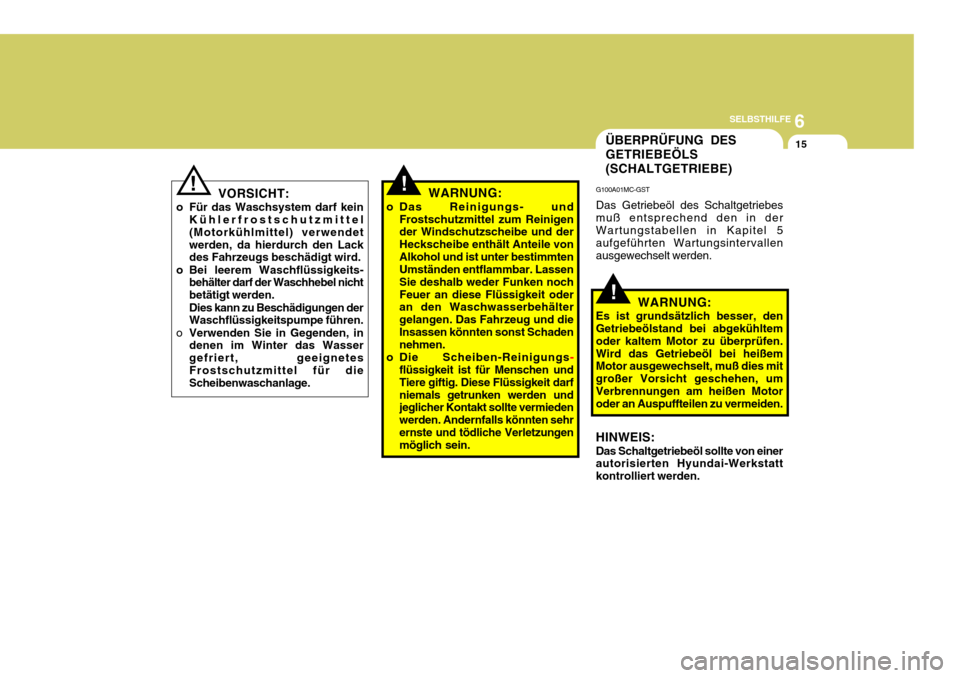

ÜBERPRÜFUNG DES GETRIEBEÖLS(SCHALTGETRIEBE)
G100A01MC-GST Das Getriebeöl des Schaltgetriebes muß entsprechend den in derWartungstabellen in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden.
!WARNUNG:
Es ist grundsätzlich besser, den Getriebeölstand bei abgekühltem oder kaltem Motor zu überprüfen.Wird das Getriebeöl bei heißem Motor ausgewechselt, muß dies mit großer Vorsicht geschehen, umVerbrennungen am heißen Motor oder an Auspuffteilen zu vermeiden.
!WARNUNG:
o Das Reinigungs- und Frostschutzmittel zum Reinigen der Windschutzscheibe und der Heckscheibe enthält Anteile vonAlkohol und ist unter bestimmten Umständen entflammbar. Lassen Sie deshalb weder Funken nochFeuer an diese Flüssigkeit oder an den Waschwasserbehälter gelangen. Das Fahrzeug und dieInsassen könnten sonst Schaden nehmen.
o Die Scheiben-Reinigungs
-
flüssigkeit ist für Menschen und Tiere giftig. Diese Flüssigkeit darfniemals getrunken werden und jeglicher Kontakt sollte vermieden werden. Andernfalls könnten sehrernste und tödliche Verletzungen möglich sein. HINWEIS: Das Schaltgetriebeöl sollte von einer autorisierten Hyundai-Werkstatt kontrolliert werden.

6SELBSTHILFE
16
HGK5007
G110D03Y-AST
Füllstand des Automatikgetriebeöls kontrollieren
1,6L/2,0L 2,7L
Der Füllstand des Automatikgetriebeöls muß regelmäßig kontrolliert werden. Das Fahrzeug auf ebenem Untergrund mit angezogener Feststellbremse abstellen und den Füllstand wie folgtkontrollieren.
!

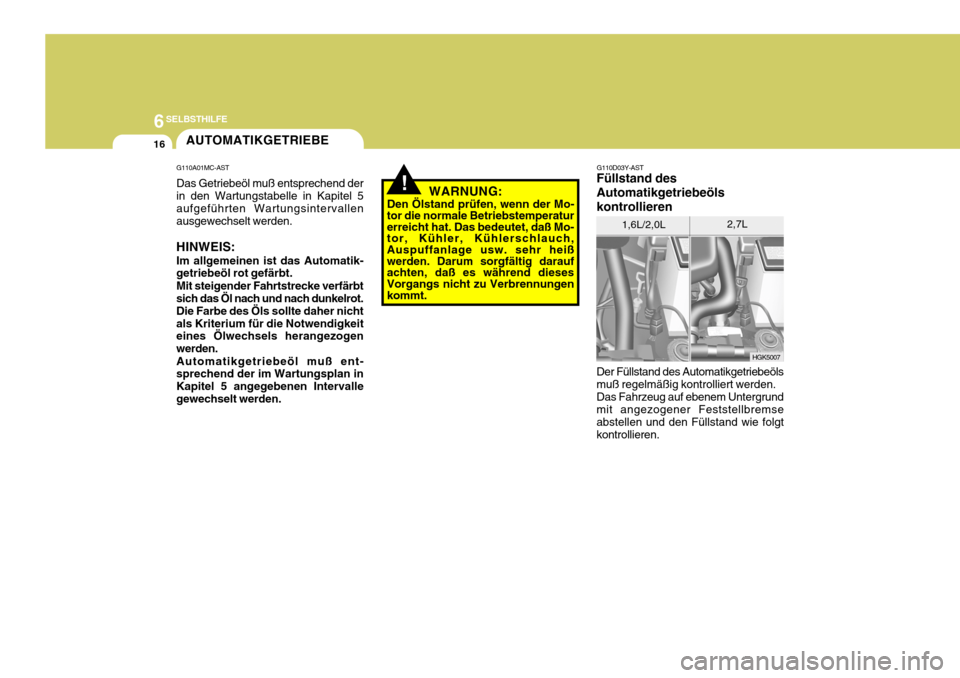

AUTOMATIKGETRIEBE
G110A01MC-AST Das Getriebeöl muß entsprechend der in den Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallenausgewechselt werden. HINWEIS: Im allgemeinen ist das Automatik- getriebeöl rot gefärbt. Mit steigender Fahrtstrecke verfärbt sich das Öl nach und nach dunkelrot.Die Farbe des Öls sollte daher nichtals Kriterium für die Notwendigkeit eines Ölwechsels herangezogen werden. Automatikgetriebeöl muß ent- sprechend der im Wartungsplan in Kapitel 5 angegebenen Intervallegewechselt werden. WARNUNG:
Den Ölstand prüfen, wenn der Mo-
tor die normale Betriebstemperatur erreicht hat. Das bedeutet, daß Mo-tor, Kühler, Kühlerschlauch, Auspuffanlage usw. sehr heiß werden. Darum sorgfältig daraufachten, daß es während dieses Vorgangs nicht zu Verbrennungen kommt.

6
SELBSTHILFE
17

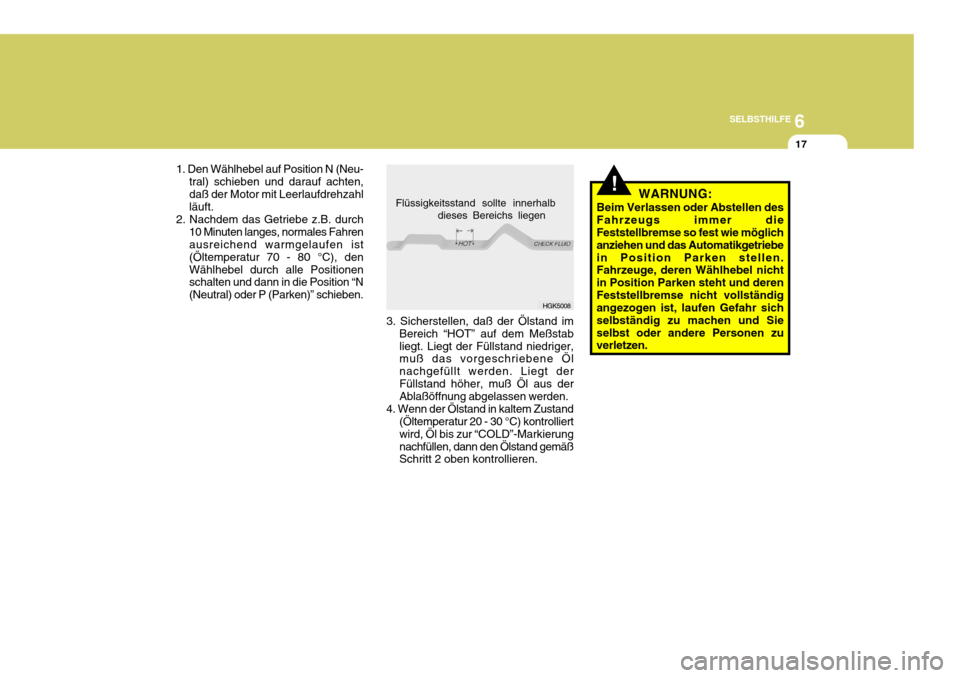

1. Den Wählhebel auf Position N (Neu- tral) schieben und darauf achten, daß der Motor mit Leerlaufdrehzahl läuft.
2. Nachdem das Getriebe z.B. durch 10 Minuten langes, normales Fahrenausreichend warmgelaufen ist (Öltemperatur 70 - 80 °C), denWählhebel durch alle Positionen schalten und dann in die Position “N (Neutral) oder P (Parken)” schieben.
3. Sicherstellen, daß der Ölstand imBereich “HOT” auf dem Meßstabliegt. Liegt der Füllstand niedriger, muß das vorgeschriebene Öl nachgefüllt werden. Liegt derFüllstand höher, muß Öl aus der Ablaßöffnung abgelassen werden.
4. Wenn der Ölstand in kaltem Zustand (Öltemperatur 20 - 30 °C) kontrolliert wird, Öl bis zur “COLD”-Markierungnachfüllen, dann den Ölstand gemäß Schritt 2 oben kontrollieren.
HGK5008
Flüssigkeitsstand sollte innerhalb
dieses Bereichs liegen
!WARNUNG:
Beim Verlassen oder Abstellen des Fahrzeugs immer die Feststellbremse so fest wie möglich anziehen und das Automatikgetriebein Position Parken stellen. Fahrzeuge, deren Wählhebel nicht in Position Parken steht und derenFeststellbremse nicht vollständig angezogen ist, laufen Gefahr sich selbständig zu machen und Sieselbst oder andere Personen zu verletzen.

6SELBSTHILFE
18
!
G120B01A-AST

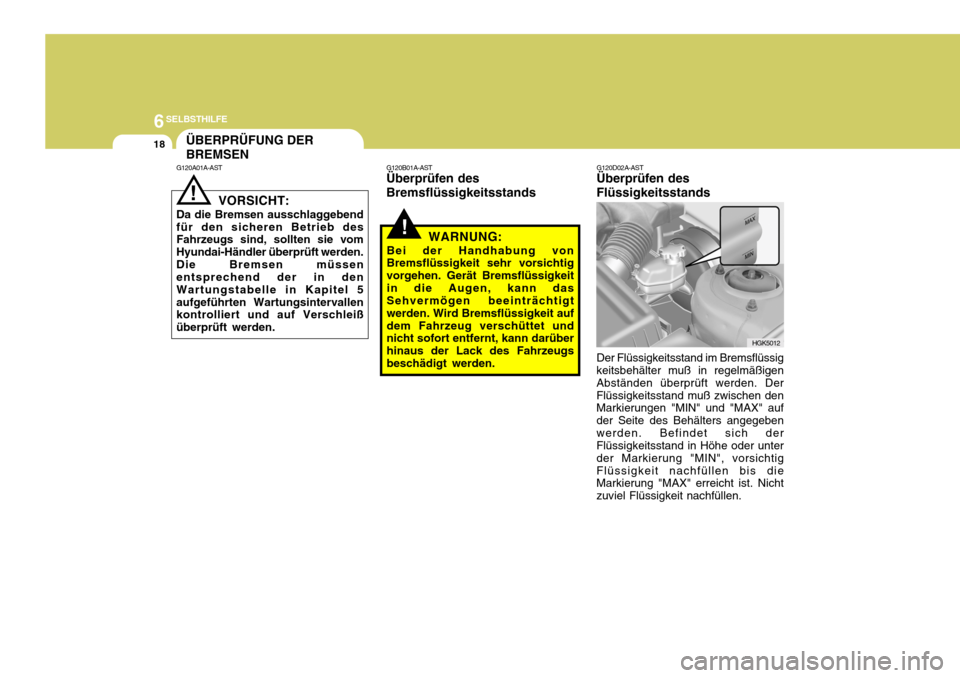

Überprüfen des Bremsflüssigkeitsstands
WARNUNG:
Bei der Handhabung von Bremsflüssigkeit sehr vorsichtig vorgehen. Gerät Bremsflüssigkeitin die Augen, kann das Sehvermögen beeinträchtigt werden. Wird Bremsflüssigkeit aufdem Fahrzeug verschüttet und nicht sofort entfernt, kann darüber hinaus der Lack des Fahrzeugsbeschädigt werden.G120D02A-AST
Überprüfen des Flüssigkeitsstands
Der Flüssigkeitsstand im Bremsflüssig
keitsbehälter muß in regelmäßigen Abständen überprüft werden. DerFlüssigkeitsstand muß zwischen den Markierungen "MIN" und "MAX" auf der Seite des Behälters angegebenwerden. Befindet sich der Flüssigkeitsstand in Höhe oder unter der Markierung "MIN", vorsichtigFlüssigkeit nachfüllen bis die Markierung "MAX" erreicht ist. Nicht zuviel Flüssigkeit nachfüllen.
HGK5012
!
G120A01A-AST ÜBERPRÜFUNG DER BREMSEN
VORSICHT:
Da die Bremsen ausschlaggebend für den sicheren Betrieb des Fahrzeugs sind, sollten sie vom Hyundai-Händler überprüft werden.Die Bremsen müssen entsprechend der in den Wartungstabelle in Kapitel 5aufgeführten Wartungsintervallen kontrolliert und auf Verschleiß überprüft werden.

6
SELBSTHILFE
19
!
G120E02A-AST
Nachfüllen von Bremsflüssigkeit
WARNUNG:
Bei der Handhabung von Bremsflüssigkeit vorsichtig vorgehen. Gelangt sie in die Augen, kann das Sehvermögenbeeinträchtigt werden. Nur empfohlene Bremsflüssigkeit der Spezifikation DOT 3 oder DOT 4aus einem versiegelten Behälter verwenden. Bremsflüssigkeitsdose oder -behälter dürfen nicht längerals unbedingt erforderlich offen bleiben. Andernfalls können Schmutz und Feuchtigkeit in dieBremsflüssigkeit gelangen, die das Bremssystem beschädigen und ungleichmäßigen Betriebhervorrufen könnfen. Vor dem Nachfüllen von
Bremsflüssigkeit zuerst möglichenSchmutz im Arbeitsbereich entfernen und dann den Flüssigkeits- behälterdeckel abschrauben. Dieempfohlene Flüssigkeit langsam in den Behälter gießen. Nicht zuviel Flüssigkeit einfüllen. Den Deckelvorsichtig auf den Behälter wieder aufsetzen und zudrehen.
HGK5013

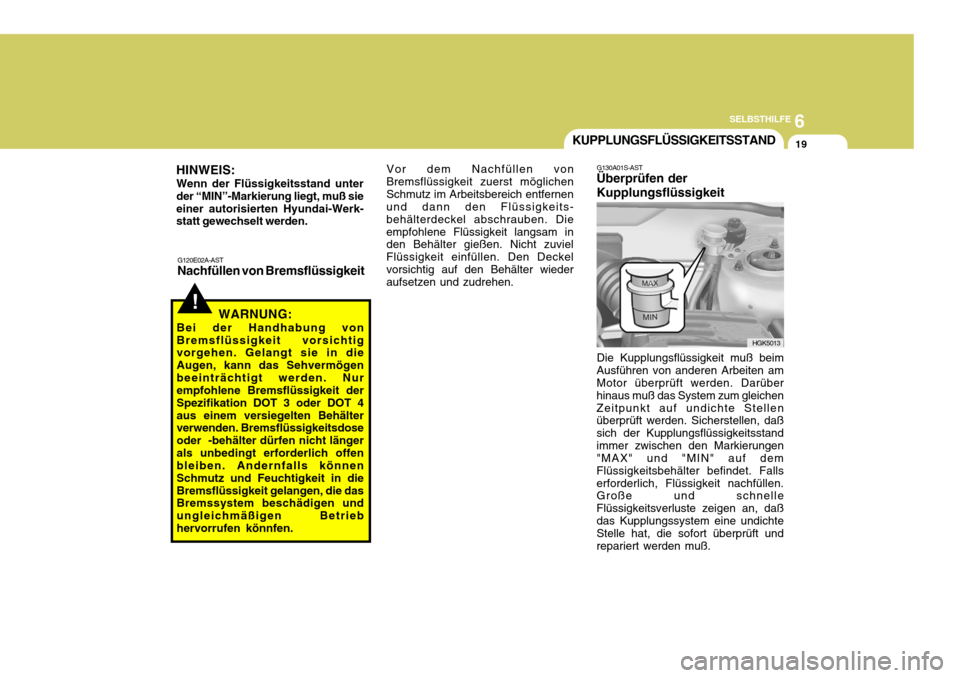

KUPPLUNGSFLÜSSIGKEITSSTAND
G130A01S-AST
Überprüfen der Kupplungsflüssigkeit
Die Kupplungsflüssigkeit muß beim
Ausführen von anderen Arbeiten am Motor überprüft werden. Darüber hinaus muß das System zum gleichenZeitpunkt auf undichte Stellen überprüft werden. Sicherstellen, daß sich der Kupplungsflüssigkeitsstandimmer zwischen den Markierungen "MAX" und "MIN" auf dem Flüssigkeitsbehälter befindet. Fallserforderlich, Flüssigkeit nachfüllen. Große und schnelle Flüssigkeitsverluste zeigen an, daßdas Kupplungssystem eine undichte Stelle hat, die sofort überprüft und repariert werden muß.
HINWEIS:
Wenn der Flüssigkeitsstand unterder “MIN”-Markierung liegt, muß sieeiner autorisierten Hyundai-Werk- statt gewechselt werden.

6SELBSTHILFE
20
G140A01A-AST
Sauberhalten des Kondensators
Der Klimaanlagenkondensator (und Motorkühler) muß in regelmäßigen Abständen auf Schmutz, tote Insekten, Blätter usw. überprüftwerden. Solche Verunreinigungen können die max. Kühlwirkung beeinträchtigen. Die Schmutzan
-
sammlungen abbürsten oder vorsichtig abspritzen, um Biegungen der Kühllamellen zu vermeiden. PFLEGE DER KLIMAANLAGE
G140C01A-AST
Schmierung
Zur Schmierung des Kompressors und
der Dichtung im System muß die Klimaanlage jede Woche min. 10 Min betrieben werden. Dies ist besondersbei kaltem Wetter wichtig, wenn die Klimaanlage eigentlich nicht eingesetzt wird.
!
G140B01A-AST
Überprüfen des Kältemittels
1. Den Motor anlassen und im
Leerlauf einige Minuten lang bei Stellung der Klimaanlage auf einer kälteren Einstellungen laufenlassen.
2. Wenn die aus den eingebauten
Lüftungsschlitzen kommende Luft nicht kalt ist, die Klimaanlage von einem Hyundai-Vertragshändlerüberprüfen lassen.
VORSICHT:
Wird die Klimaanlage über längere
Zeiträume bei zu niedrigemKühlmittelstand betrieben, kann es zu Beschädigungen des Kompressors kommen.

6
SELBSTHILFE

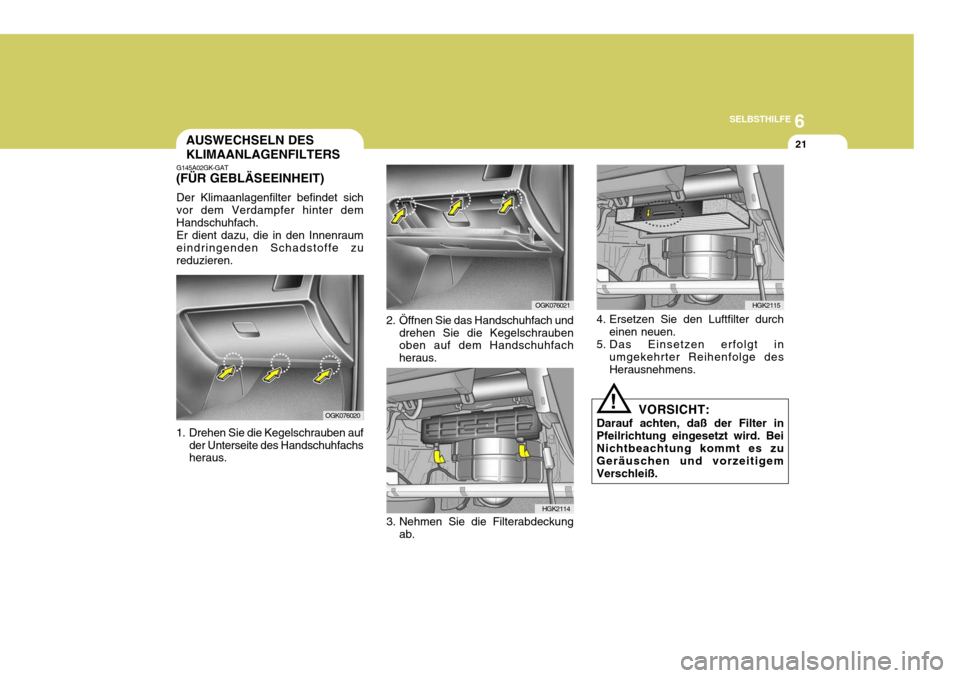

21AUSWECHSELN DES KLIMAANLAGENFILTERS
G145A02GK-GAT
(FÜR GEBLÄSEEINHEIT)
Der Klimaanlagenfilter befindet sich vor dem Verdampfer hinter dem Handschuhfach. Er dient dazu, die in den Innenraum eindringenden Schadstoffe zu reduzieren.
1. Drehen Sie die Kegelschrauben auf der Unterseite des Handschuhfachs heraus. OGK076020
2. Öffnen Sie das Handschuhfach und
drehen Sie die Kegelschrauben oben auf dem Handschuhfach heraus.
OGK076021
HGK2114
3. Nehmen Sie die Filterabdeckung ab.
!
4. Ersetzen Sie den Luftfilter durch
einen neuen.
5. Das Einsetzen erfolgt in umgekehrter Reihenfolge des Herausnehmens.
VORSICHT:
Darauf achten, daß der Filter in
Pfeilrichtung eingesetzt wird. BeiNichtbeachtung kommt es zu Geräuschen und vorzeitigem Verschleiß.
HGK2115
