Abgasreinigungsanlage............................................... 7-2
Katalysator ................................................................... 7-3
7
ABGASREINIGUNGSSYSTEM
7

7ABGASREINIGUNGSSYSTEM
2
H010A01A-GST Ihr Hyundai ist mit einer Abgasreinigungsanlage ausgestattet und erfüllt alle geltendenAbgasgrenzwerte. Es gibt die folgenden drei Abgasreinigungssysteme:
(1) Kurbelgehäuse-Entlüftung
(2) Kraftstoffverdampfungs-Anlage
(3) Auspuff-Abgasreinigungsanlage Um die korrekte Funktion der Abgasreinigungsanlage zugewährleisten, sollte das Fahrzeug entsprechend den in diesem Handbuch aufgeführtenWartungsvorgaben von einem Hyundai-Vertragshändler überprüft und gewartet werden.ABGASREINIGUNGSANLAGE
H010B01A-AST
1. Kurbelgehäuseentlüftung Die Gase und Dämpfe aus dem Kurbelgehäuse werden dem Motor zur Verbrennung zurückgeführt.
H010C02A-GST
2. Kraftstoffdampf-
Rückhaltesystem
Dieses System verhindert, daß
Kraftstoffdämpfe in die freie Luft gelangen können. Sammelbehälter
Bei stehendem Motor werden die im
Kraftstofftank entstehenden Kraftstoffdämpfe vomSammelbehälter aufgenommen. Bei laufendem Motor und unter bestimmten Betriebsbedingungenöffnet sich ein elektronisch gesteuertes Magnetventil, so daß diese Dämpfe dem Ansaugsystem desMotors zugeführt werden. H010D01A-AST
3. Auspuff-
Abgasreinigungsanlage
Dieses System wurde in ein hochwirksames System zur Reduzierung der Abgasemissionenunter Beibehaltung einer hohen Fahrzeugleistung integriert.
Magnetventil Die elektronische Motorsteuerung sorgt dafür, daß dieses Magnetventil geschlossen bleibt, solange der Mo-tor nicht seine Betriebstemperatur erreicht hat oder auch während er im Leerlauf dreht. Bei betriebswarmemMotor und normalem Fahrbetrieb öffnet sich das Magnetventil, so daß die angesammelten Kraftstoffdämpfeder Verbrennung im Motor zugeführt werden.

7
ABGASREINIGUNGSSYSTEM
3
!
KATALYSATOR (Falls vorhanden)
H020A01A-AST Bei Benzinmotor Ihr Hyundai-Fahrzeug ist mit einem
monolithischen Dreiwege-Katalysator ausgerüstet, um das im Abgas enthaltenen Kohlenmonoxid, dieKohlenwasserstoffe und die Stickoxide zu reduzieren.
Er ähnelt einem Auspufftopf und befindet
sich unterhalb des Fahrzeugs in der Auspuffanlage. Aufgrund der durch ihnhindurchgeleiteten Abgase arbeitet der Katalysator bei sehr hohen Temperaturen. Deshalb kann es durchdie Zuführung von zu großen Mengen unverbrannten Benzins zu Überhit- zungen und Brandrisiko kommen. Dies kann durch Beachtung dernachfolgenden Punkte vermiedenwerden:

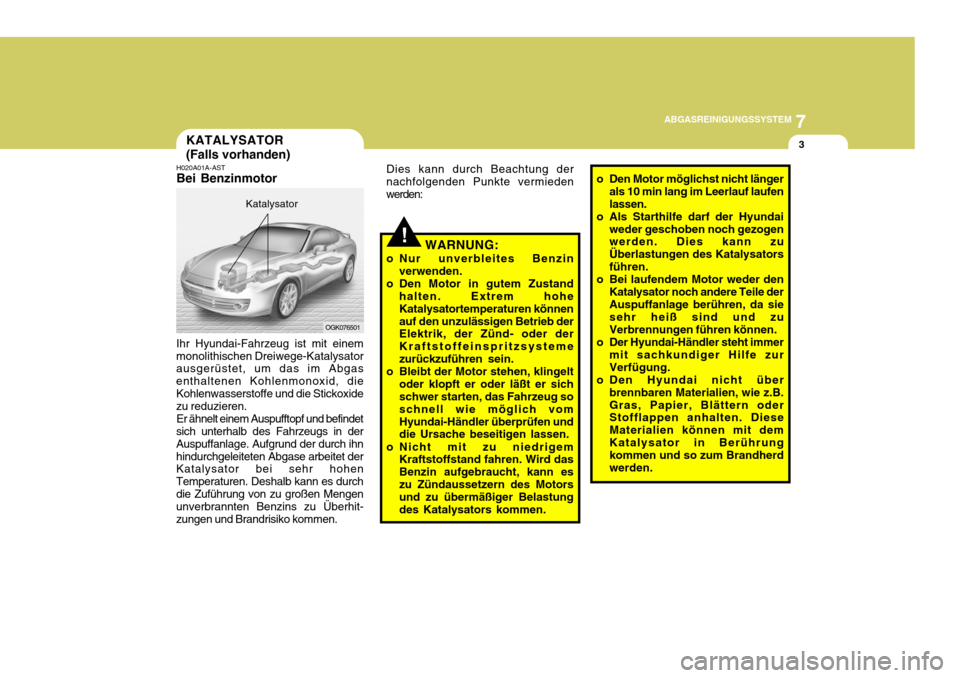

Katalysator
OGK076501
WARNUNG:
o Nur unverbleites Benzin verwenden.
o Den Motor in gutem Zustand halten. Extrem hohe Katalysatortemperaturen können
auf den unzu lässigen Betrieb der
Elektrik, der Zünd- oder derKraftstoffeinspritzsysteme
zurückzuführen sein.
o Bleibt der Motor stehen, klingelt oder klopft er oder läßt er sichschwer starten, das Fahrzeug so schnell wie möglich vomHyundai-Händler überprüfen und die Ursache beseitigen lassen.
o Nicht mit zu niedrigem Kraftstoffstand fahren. Wird das Benzin aufgebraucht, kann eszu Zündaussetzern des Motors und zu übermäßiger Belastung des Katalysators kommen. o Den Motor möglichst nicht länger
als 10 min lang im Leerlauf laufenlassen.
o Als Starthilfe darf der Hyundai
weder geschoben noch gezogen werden. Dies kann zu Überlastungen des Katalysatorsführen.
o Bei laufendem Motor weder den
Katalysator noch andere Teile derAuspuffanlage berühren, da sie sehr heiß sind und zu Verbrennungen führen können.
o Der Hyundai-Händler steht immer
mit sachkundiger Hilfe zurVerfügung.
o Den Hyundai nicht über brennbaren Materialien, wie z.B.Gras, Papier, Blättern oder Stofflappen anhalten. Diese Materialien können mit demKatalysator in Berührung kommen und so zum Brandherd werden.
