7-49
7
Техническое обслуживание

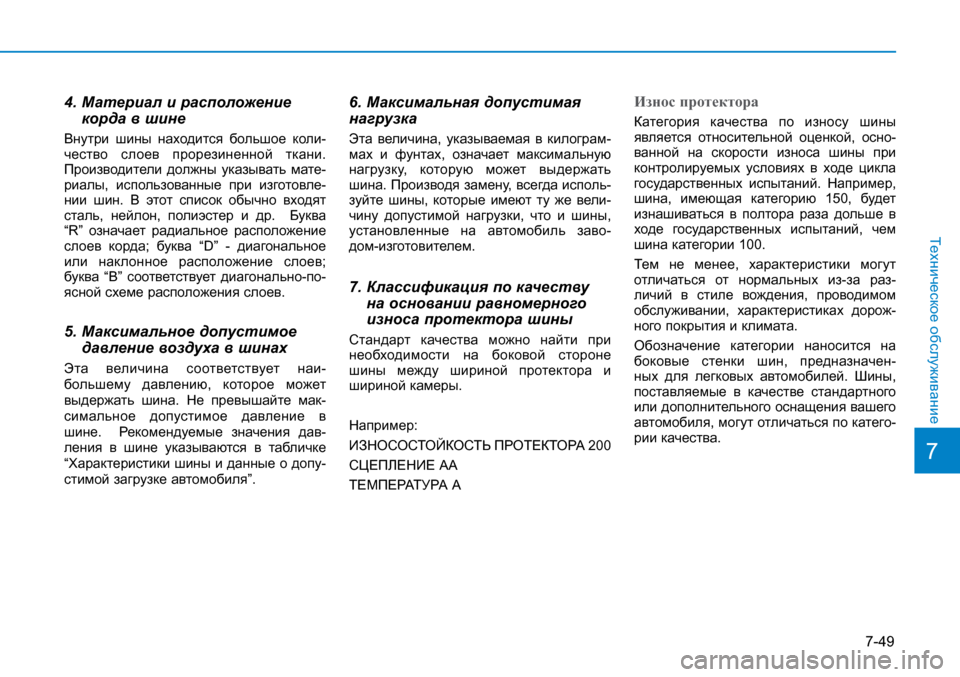

4. Материал и расположение
корда в шине
Внутри шины находится большое коли-
чество слоев прорезиненной ткани.
Производители должны указывать мате-
риалы, использованные при изготовле-
нии шин. В этот список обычно входят
сталь, нейлон, полиэстер и др. Буква
“R” означает радиальное расположение
слоев корда; буква “D” - диагональное
или наклонное расположение слоев;
буква “B” соответствует диагонально-по-
ясной схеме расположения слоев.
5. Максимальное допустимое
давление воздуха в шинах
Эта величина соответствует наи-
большему давлению, которое может
выдержать шина. Не превышайте мак-
симальное допустимое давление в
шине. Рекомендуемые значения дав-
ления в шине указываются в табличке
“Характеристики шины и данные о допу-
стимой загрузке автомобиля”.
6. Максимальная допустимая
нагрузка
Эта величина, указываемая в килограм-
мах и фунтах, означает максимальную
нагрузку, которую может выдержать
шина. Производя замену, всегда исполь-
зуйте шины, которые имеют ту же вели-
чину допустимой нагрузки, что и шины,
установленные на автомобиль заво-
дом-изготовителем.
7. Классификация по качеству
на основании равномерного
износа протектора шины
Стандарт качества можно найти при
необходимости на боковой стороне
шины между шириной протектора и
шириной камеры.
Например:
ИЗНОСОСТОЙКОСТЬ ПРОТЕКТОРА 200
СЦЕПЛЕНИЕ АА
ТЕМПЕРАТУРА А
Износ протектора
Категория качества по износу шины
является относительной оценкой, осно-
ванной на скорости износа шины при
контролируемых условиях в ходе цикла
государственных испытаний. Например,
шина, имеющая категорию 150, будет
изнашиваться в полтора раза дольше в
ходе государственных испытаний, чем
шина категории 100.
Те м не менее, характеристики могут
отличаться от нормальных из-за раз-
личий
в стиле вождения, проводимом
обслуживании, характеристиках дорож-
ного покрытия и климата.
Обозначение категории наносится на
боковые стенки шин, предназначен-
ных для легковых автомобилей. Шины,
поставляемые в качестве стандартного
или дополнительного оснащения вашего
автомобиля, могут отличаться по катего-
рии качества.

7-50
Техническое обслуживание

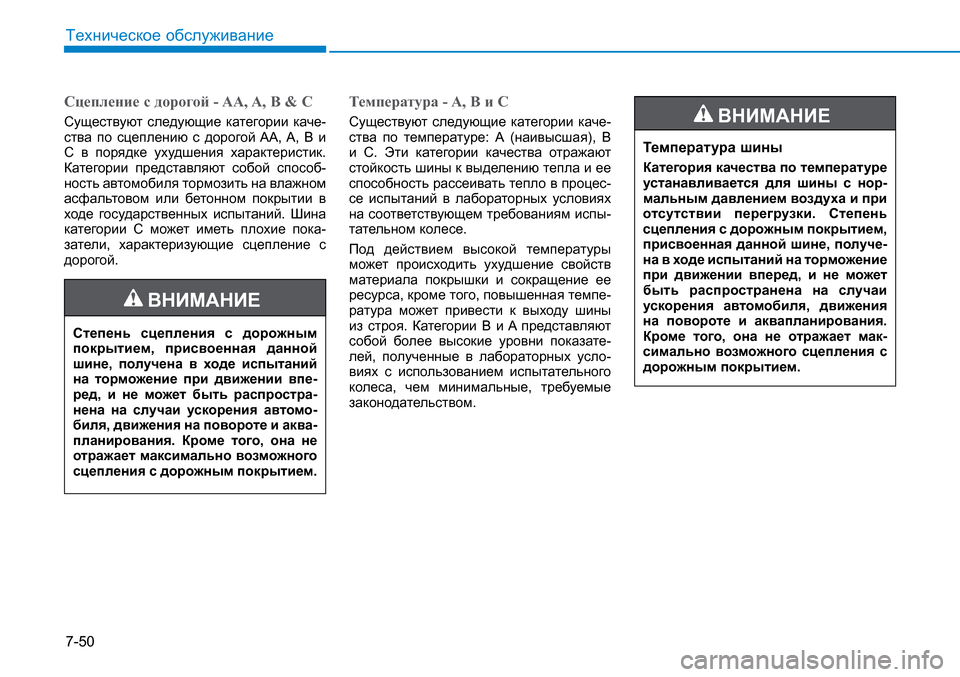

Сцепление с дорогой - AA, A, B & C
Существуют следующие категории каче-
ства по сцеплению с дорогой AA, A, B и
C в порядке ухудшения характеристик.
Категории представляют собой способ-
ность автомобиля тормозить на влажном
асфальтовом или бетонном покрытии в
ходе государственных испытаний. Шина
категории C может иметь плохие пока-
затели, характеризующие сцепление с
дорогой.
Температура - A, B и C
Существуют следующие категории каче-
ства по температуре: А (наивысшая), B
и C. Эти категории качества отражают
стойкость шины к выделению тепла и ее
способность рассеивать тепло в процес-
се испытаний в лабораторных условиях
на соответствующем требованиям испы-
тательном колесе.
Под действием высокой температуры
может происходить ухудшение свойств
материала покрышки и сокращение ее
ресурса
, кроме того, повышенная темпе-
ратура может привести к выходу шины
из строя. Категории B и A представляют
собой более высокие уровни показате-
лей, полученные в лабораторных усло-
виях с использованием испытательного
колеса, чем минимальные, требуемые
законодательством.
Температура шины
Категория качества по температуре
устанавливается для шины с нор-
мальным давлением воздуха и при
отсутствии перегрузки. Степень
сцепления с дорожным покрытием,
присвоенная данной шине, получе-
на в ходе испытаний на торможение
при движении вперед, и не может
быть распространена на случаи
ускорения автомобиля, движения
на повороте и аквапланирования.
Кроме того
, она не отражает мак-
симально возможного сцепления с
дорожным покрытием.
ВНИМАНИЕ
Степень сцепления с дорожным
покрытием, присвоенная данной
шине, получена в ходе испытаний
на торможение при движении впе-
ред, и не может быть распростра-
нена на случаи ускорения автомо-
биля, движения на повороте и аква-
планирования. Кроме того, она не
отражает максимально возможного
сцепления с дорожным покрытием.
ВНИМАНИЕ

7-51
7
Техническое обслуживание

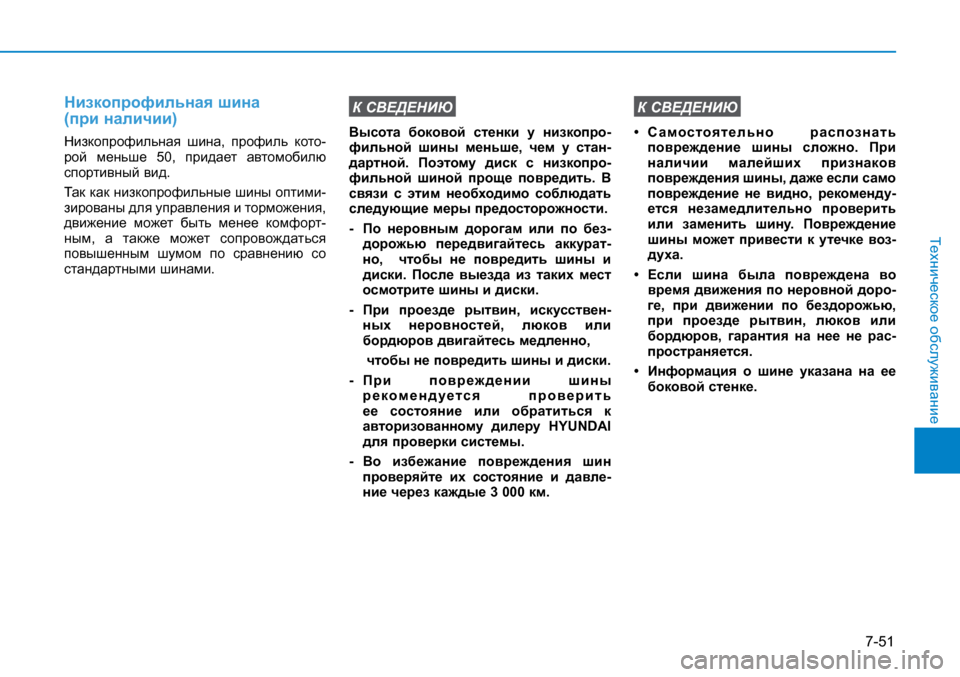

Низкопрофильная шина
(при наличии)
Низкопрофильная шина, профиль кото-
рой меньше 50, придает автомобилю
спортивный вид.
Так как низкопрофильные шины оптими-
зированы для управления и торможения,
движение может быть менее комфорт-
ным, а также может сопровождаться
повышенным шумом по сравнению со
стандартными шинами.
К СВЕДЕНИЮ
Высота боковой стенки у низкопро-
фильной шины меньше, чем у стан-
дартной. Поэтому диск с низкопро-
фильной шиной проще повредить. В
связи с этим необходимо соблюдать
следующие меры предосторожности.
- По неровным дорогам или по без-
дорожью передвигайтесь аккурат-
но, чтобы не повредить шины и
диски. После выезда из таких мест
осмотрите шины и диски.
- При проезде рытвин, искусствен-
ных неровностей, люков или
бордюров двигайтесь медленно,
чтобы не повредить шины и диски.
- При повреждении шины
рекомендуется проверить
ее состояние или обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
- Во избежание повреждения шин
проверяйте их состояние и давле-
ние через каждые 3 000 км
.
К СВЕДЕНИЮ
• Самостоятельно распознать
повреждение шины сложно. При
наличии малейших признаков
повреждения шины, даже если само
повреждение не видно, рекоменду-
ется незамедлительно проверить
или заменить шину. Повреждение
шины может привести к утечке воз-
духа.
• Если шина была повреждена во
время движения по неровной доро-
ге, при движении по бездорожью,
при проезде рытвин
, люков или
бордюров, гарантия на нее не рас-
пространяется.
• Информация о шине указана на ее
боковой стенке.

7-52

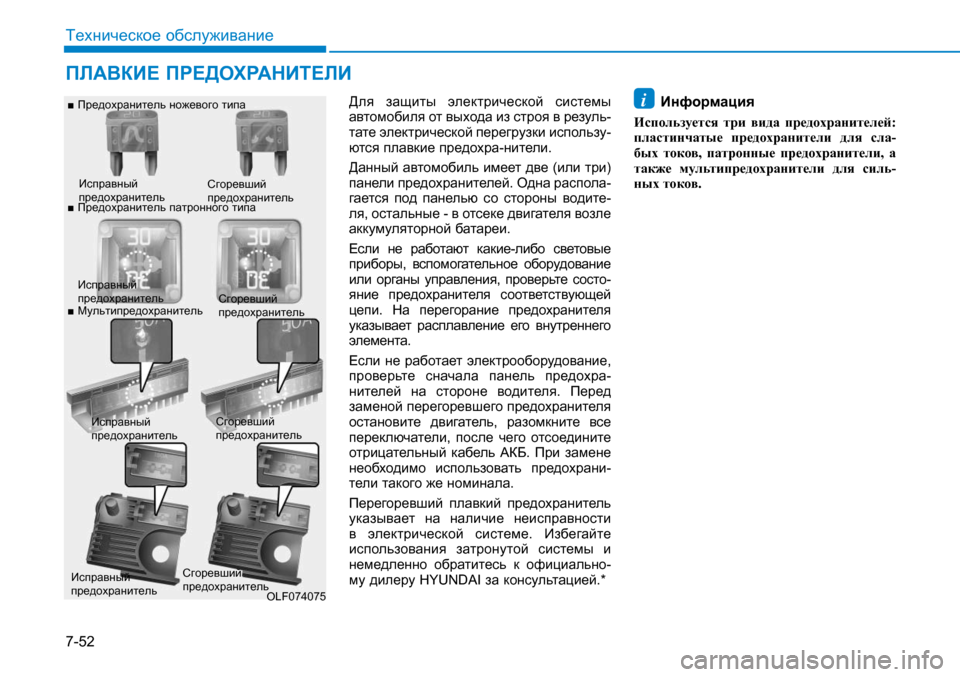

Техническое обслуживание
Для защиты электрической системы
автомобиля от выхода из строя в резуль-
тате электрической перегрузки использу-
ются плавкие предохра-нители.
Данный автомобиль имеет две (или три)
панели предохранителей. Одна распола-
гается под панелью со стороны водите-
ля, остальные - в отсеке двигателя возле
аккумуляторной батареи.
Если не работают какие-либо световые
приборы, вспомогательное
оборудование
или органы управления, проверьте состо-
яние предохранителя соответствующей
цепи. На перегорание предохранителя
указывает расплавление его внутреннего
элемента.
Если не работает электрооборудование,
проверьте сначала панель предохра-
нителей на стороне водителя. Перед
заменой перегоревшего предохранителя
остановите двигатель, разомкните все
переключатели, после чего отсоедините
отрицательный кабель АКБ. При замене
необходимо использовать предохрани-
тели такого же номинала.
Перегоревший плавкий предохранитель
указывает на наличие неисправности
в электрической системе. Избегайте
использования затронутой системы и
немедленно обратитесь к официально-
му дилеру HYUNDAI за консультацией.*
Информация
Используется три вида предохранителей:
пластинчатые предохранители для сла-
бых токов, патронные предохранители, а
также мультипредохранители для силь-
ных токов.
i
Исправный
предохранитель ■ Предохранитель ножевого типа
■ Предохранитель патронного типа Сгоревший
предохранитель
Исправный
предохранительСгоревший
предохранитель
Исправный
предохранительСгоревший
предохранитель
OLF074075 Исправный
предохранитель
Сгоревший
предохранитель ■ Мультипредохранитель
ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

7-53
7
Техническое обслуживание

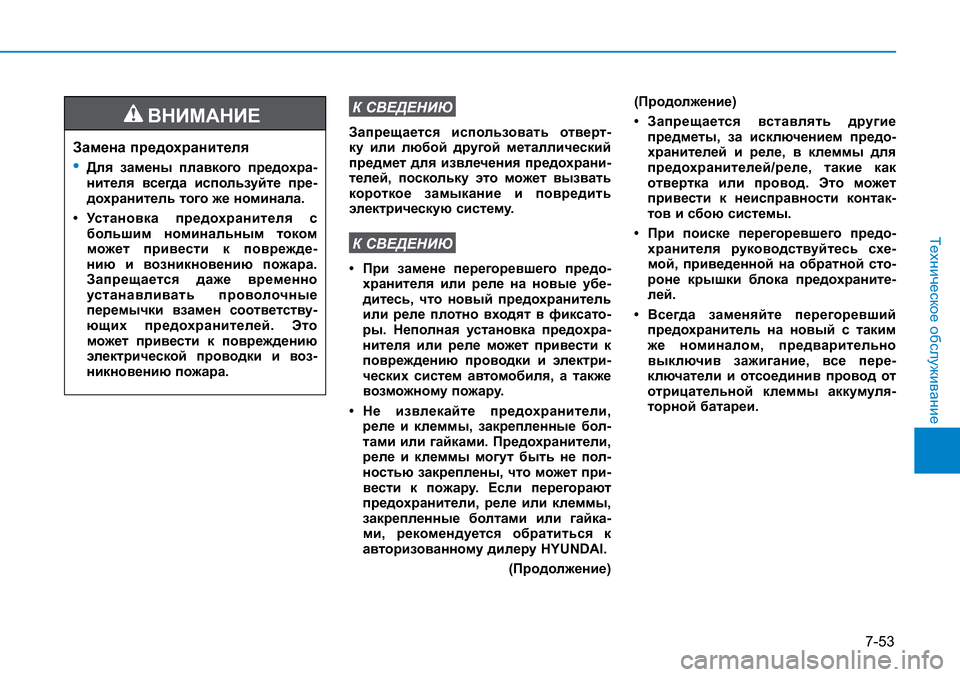

К СВЕДЕНИЮ
Запрещается использовать отверт-
ку или любой другой металлический
предмет для извлечения предохрани-
телей, поскольку это может вызвать
короткое замыкание и повредить
электрическую систему.
К СВЕДЕНИЮ
• При замене перегоревшего предо-
хранителя или реле на новые убе-
дитесь, что новый предохранитель
или реле плотно входят в фиксато-
ры. Неполная установка предохра-
нителя или реле может привести к
повреждению проводки и электри-
ческих систем автомобиля, а также
возможному пожару.
• Не извлекайте предохранители,
реле и клеммы, закрепленные бол-
тами или гайками. Предохранители,
реле и клеммы могут быть не пол-
ностью закреплены, что может при-
вести к пожару. Если перегорают
предохранители, реле или клеммы,
закрепленные болтами или гайка-
ми, рекомендуется обратиться к
авторизованному дилеру HYUNDAI.
(Продолжение)(Продолжение)
• Запрещается вставлять другие
предметы, за исключением предо-
хранителей и реле, в клеммы
для
предохранителей/реле, такие как
отвертка или провод. Это может
привести к неисправности контак-
тов и сбою системы.
• При поиске перегоревшего предо-
хранителя руководствуйтесь схе-
мой, приведенной на обратной сто-
роне крышки блока предохраните-
лей.
• Всегда заменяйте перегоревший
предохранитель на новый с таким
же номиналом, предварительно
выключив зажигание, все
пере-
ключатели и отсоединив провод от
отрицательной клеммы аккумуля-
торной батареи.
Замена предохранителя
• Для замены плавкого предохра-
нителя всегда используйте пре-
дохранитель того же номинала.
• Установка предохранителя с
большим номинальным током
может привести к поврежде-
нию и возникновению пожара.
Запрещается даже временно
устанавливать проволочные
перемычки взамен соответству-
ющих предохранителей. Это
может привести к повреждению
электрической проводки и воз-
никновению пожара.
ВНИМАНИЕ

7-54
Техническое обслуживание

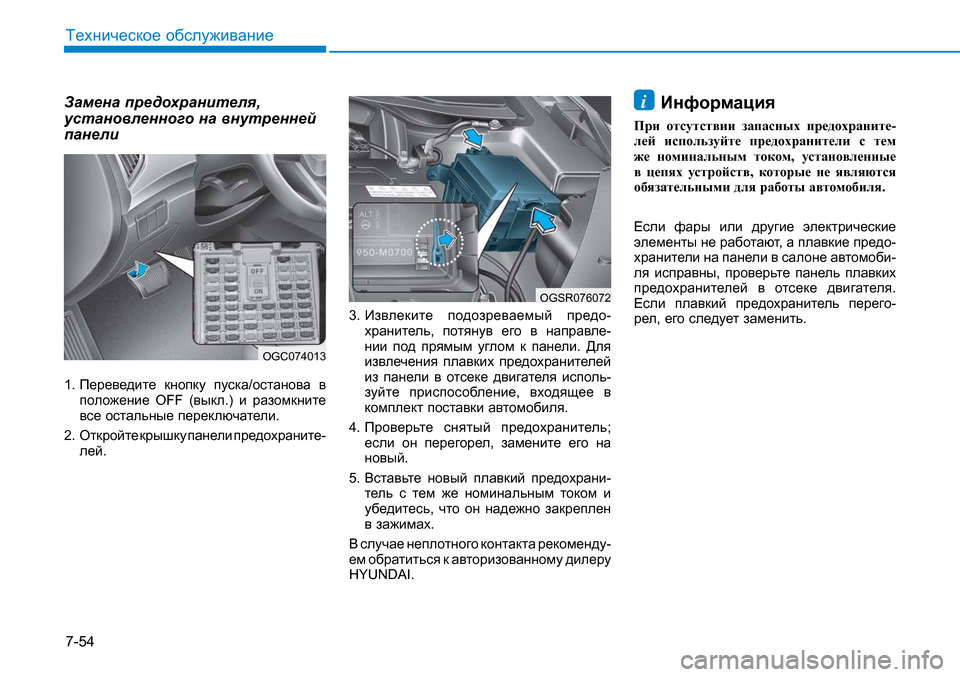

Замена предохранителя,
установленного на внутренней
панели
1. Переведите кнопку пуска/останова в
положение OFF (выкл.) и разомкните
все остальные переключатели.
2. Откройте крышку панели предохраните-
лей. 3. Извлеките подозреваемый предо-
хранитель, потянув его в направле-
нии под прямым углом к панели. Для
извлечения плавких предохранителей
из панели в отсеке двигателя исполь-
зуйте приспособление, входящее в
комплект поставки автомобиля.
4. Проверьте
снятый предохранитель;
если он перегорел, замените его на
новый.
5. Вставьте новый плавкий предохрани-
тель с тем же номинальным током и
убедитесь, что он надежно закреплен
в зажимах.
В случае неплотного контакта рекоменду-
ем обратиться к авторизованному дилеру
HYUNDAI.
Информация
При отсутствии запасных предохраните-
лей используйте предохранители с тем
же номинальным током, установленные
в цепях устройств, которые не являются
обязательными для работы автомобиля.
Если фары или другие электрические
элементы не работают, а плавкие предо-
хранители на панели в салоне автомоби-
ля исправны, проверьте панель плавких
предохранителей в отсеке двигателя.
Если плавкий
предохранитель перего-
рел, его следует заменить.
i
OGSR076072
OGC074013

7-55
7
Техническое обслуживание

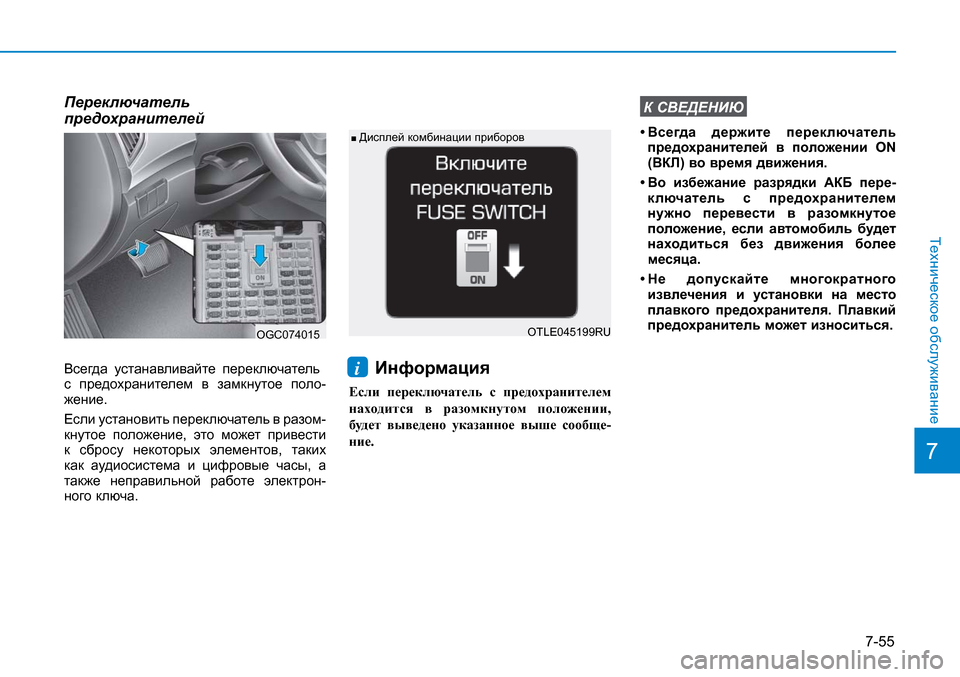

Переключатель
предохранителей
Всегда устанавливайте переключатель
с предохранителем в замкнутое поло-
жение.
Если установить переключатель в разом-
кнутое положение, это может привести
к сбросу некоторых элементов, таких
как аудиосистема и цифровые часы, а
также неправильной работе электрон-
ного ключа. Информация
Если переключатель с предохранителем
находится в разомкнутом положении,
будет выведено указанное выше сообще-
ние.
К СВЕДЕНИЮ
• Всегда держите переключатель
предохранителей в положении ON
(ВКЛ) во время движения.
• Во избежание разрядки АКБ пере-
ключатель с предохранителем
нужно перевести в разомкнутое
положение, если автомобиль будет
находиться без движения более
месяца.
• Не допускайте многократного
извлечения и установки на место
плавкого предохранителя. Плавкий
предохранитель может износиться.
OGC074015OTLE045199RU
■ Дисплей комбинации приборов
i

7-56
Техническое обслуживание

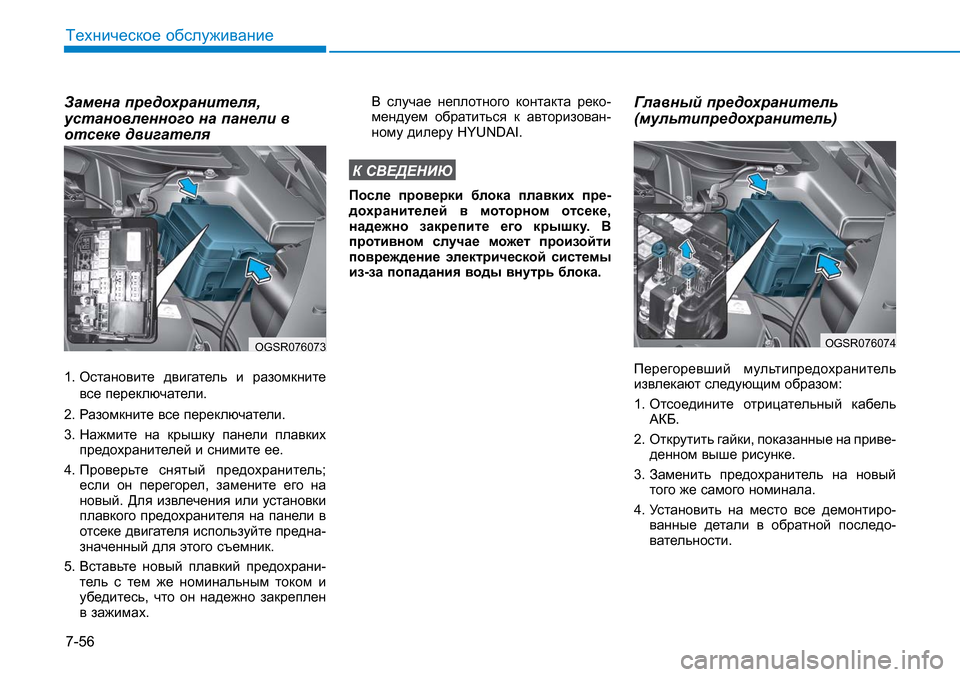

Замена предохранителя,
установленного на панели в
отсеке двигателя
OGSR076073
1. Остановите двигатель и разомкните
все переключатели.
2. Разомкните все переключатели.
3. Нажмите на крышку панели плавких
предохранителей и снимите ее.
4. Проверьте снятый предохранитель;
если он перегорел, замените его на
новый. Для извлечения или установки
плавкого предохранителя на панели в
отсеке двигателя используйте предна-
значенный для этого съемник.
5. Вставьте новый плавкий
предохрани-
тель с тем же номинальным током и
убедитесь, что он надежно закреплен
в зажимах. В случае неплотного контакта реко-
мендуем обратиться к авторизован-
ному дилеру HYUNDAI.
К СВЕДЕНИЮ
После проверки блока плавких пре-
дохранителей в моторном отсеке,
надежно закрепите его крышку. В
противном случае может произойти
повреждение электрической системы
из-за попадания воды внутрь блока.
Главный предохранитель
(мультипредохранитель)
Перегоревший мультипредохранитель
извлекают следующим образом:
1. Отсоедините отрицательный кабель
АКБ.
2. Открутить гайки, показанные на приве-
денном выше рисунке.
3. Заменить предохранитель на новый
того же самого номинала.
4. Установить на место все демонтиро-
ванные детали в обратной последо-
вательности.
OGSR076074

7-57
7
Техническое обслуживание

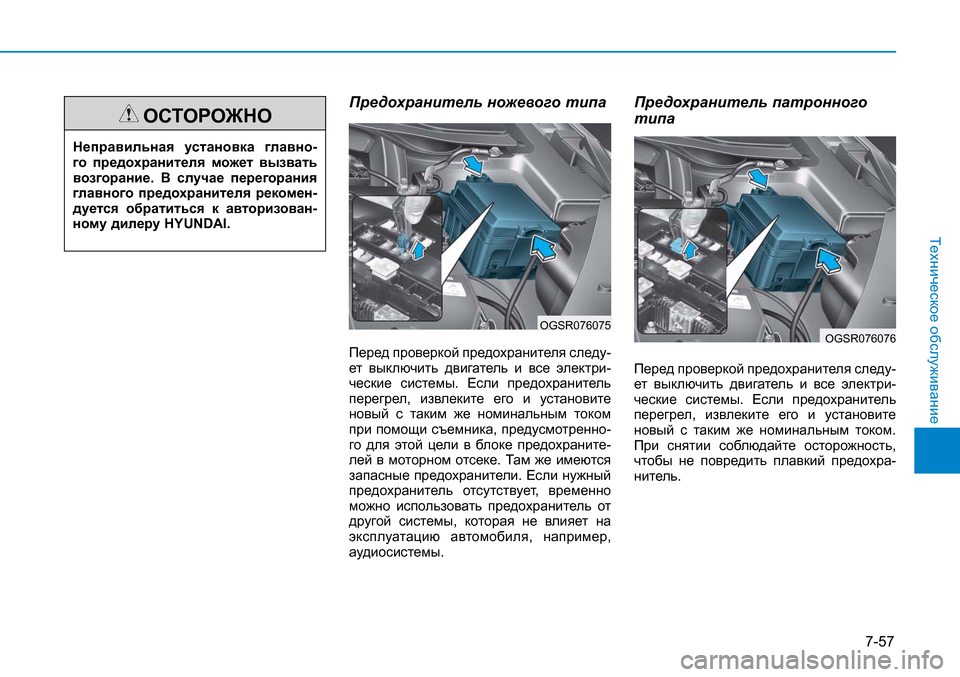

Предохранитель ножевого типа
Перед проверкой предохранителя следу-
ет выключить двигатель и все электри-
ческие системы. Если предохранитель
перегрел, извлеките его и установите
новый с таким же номинальным током
при помощи съемника, предусмотренно-
го для этой цели в блоке предохраните-
лей в моторном отсеке. Там же имеются
запасные предохранители. Если нужный
предохранитель отсутствует, временно
можно
использовать предохранитель от
другой системы, которая не влияет на
эксплуатацию автомобиля, например,
аудиосистемы.
Предохранитель патронного
типа
Перед проверкой предохранителя следу-
ет выключить двигатель и все электри-
ческие системы. Если предохранитель
перегрел, извлеките его и установите
новый с таким же номинальным током.
При снятии соблюдайте осторожность,
чтобы не повредить плавкий предохра-
нитель.
OGSR076076
Неправильная установка главно-
го предохранителя может вызвать
возгорание. В случае перегорания
главного предохранителя рекомен-
дуется обратиться к авторизован-
ному дилеру HYUNDAI.
ОСТОРОЖНО
OGSR076075

7-58
Техническое обслуживание

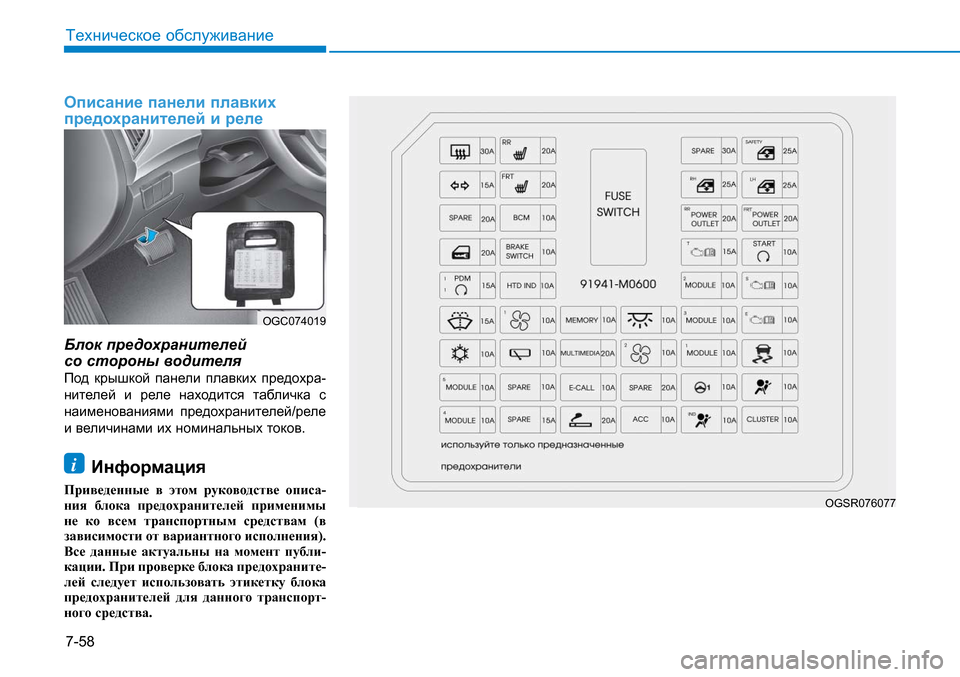

Описание панели плавких
предохранителей и реле
Блок предохранителей
со стороны водителя
Под крышкой панели плавких предохра-
нителей и реле находится табличка с
наименованиями предохранителей/реле
и величинами их номинальных токов.
Информация
Приведенные в этом руководстве описа-
ния блока предохранителей применимы
не ко всем транспортным средствам (в
зависимости от вариантного исполнения).
Все данные актуальны на момент публи-
кации. При проверке блока предохраните-
лей следует использовать этикетку блока
предохранителей для данного транспорт-
ного средства.
i
OGC074019
OGSR076077
