INFORMAZIONI GENERALI
3PNEUMATICI

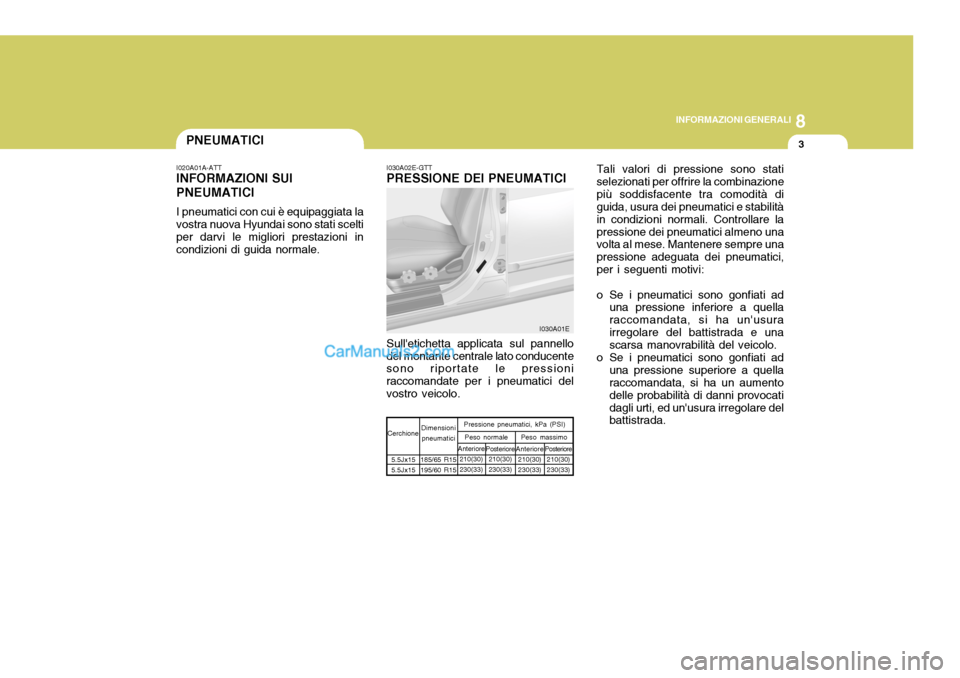

I020A01A-ATT INFORMAZIONI SUI PNEUMATICI I pneumatici con cui è equipaggiata la vostra nuova Hyundai sono stati scelti per darvi le migliori prestazioni in condizioni di guida normale. I030A02E-GTT PRESSIONE DEI PNEUMATICI
Sull'etichetta applicata sul pannello
del montante centrale lato conducente sono riportate le pressioni raccomandate per i pneumatici delvostro veicolo. Tali valori di pressione sono statiselezionati per offrire la combinazionepiù soddisfacente tra comodità di guida, usura dei pneumatici e stabilità in condizioni normali. Controllare lapressione dei pneumatici almeno una volta al mese. Mantenere sempre una pressione adeguata dei pneumatici,per i seguenti motivi:
o Se i pneumatici sono gonfiati ad
una pressione inferiore a quella raccomandata, si ha un'usurairregolare del battistrada e una scarsa manovrabilità del veicolo.
o Se i pneumatici sono gonfiati ad una pressione superiore a quellaraccomandata, si ha un aumento delle probabilità di danni provocatidagli urti, ed un'usura irregolare del battistrada.
5.5Jx15 5.5Jx15 Dimensioni
pneumatici
Cerchione Pressione pneumatici, kPa (PSI)
185/65 R15195/60 R15 Posteriore
210(30)230(33) Anteriore
210(30)230(33) Peso massimo
Posteriore210(30)230(33)
Anteriore
210(30)230(33)
Peso normale
I030A01E

8INFORMAZIONI GENERALI
4

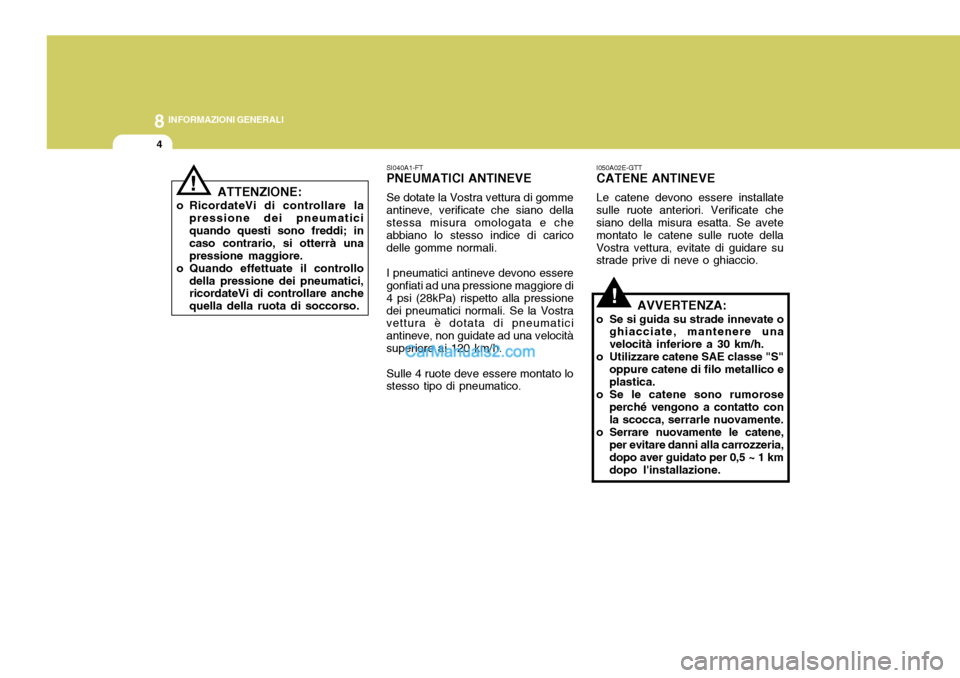

I050A02E-GTT CATENE ANTINEVE Le catene devono essere installate sulle ruote anteriori. Verificate che siano della misura esatta. Se avete montato le catene sulle ruote dellaVostra vettura, evitate di guidare su strade prive di neve o ghiaccio.
!AVVERTENZA:
o Se si guida su strade innevate o ghiacciate, mantenere una velocità inferiore a 30 km/h.
o Utilizzare catene SAE classe "S"
oppure catene di filo metallico eplastica.
o Se le catene sono rumorose perché vengono a contatto conla scocca, serrarle nuovamente.
o Serrare nuovamente le catene, per evitare danni alla carrozzeria,
dopo aver guidato per 0,5 ~ 1 km dopo l'installazione.
SI040A1-FT PNEUMATICI ANTINEVE Se dotate la Vostra vettura di gomme antineve, verificate che siano della stessa misura omologata e che abbiano lo stesso indice di caricodelle gomme normali. I pneumatici antineve devono essere gonfiati ad una pressione maggiore di 4 psi (28kPa) rispetto alla pressionedei pneumatici normali. Se la Vostra vettura è dotata di pneumatici antineve, non guidate ad una velocitàsuperiore ai 120 km/h. Sulle 4 ruote deve essere montato lo stesso tipo di pneumatico.
ATTENZIONE:
o RicordateVi di controllare la pressione dei pneumaticiquando questi sono freddi; in caso contrario, si otterrà unapressione maggiore.
o Quando effettuate il controllo della pressione dei pneumatici, ricordateVi di controllare anche quella della ruota di soccorso.
!

8
INFORMAZIONI GENERALI
5
1,6 mm (0,06 in.)
HXDFL248

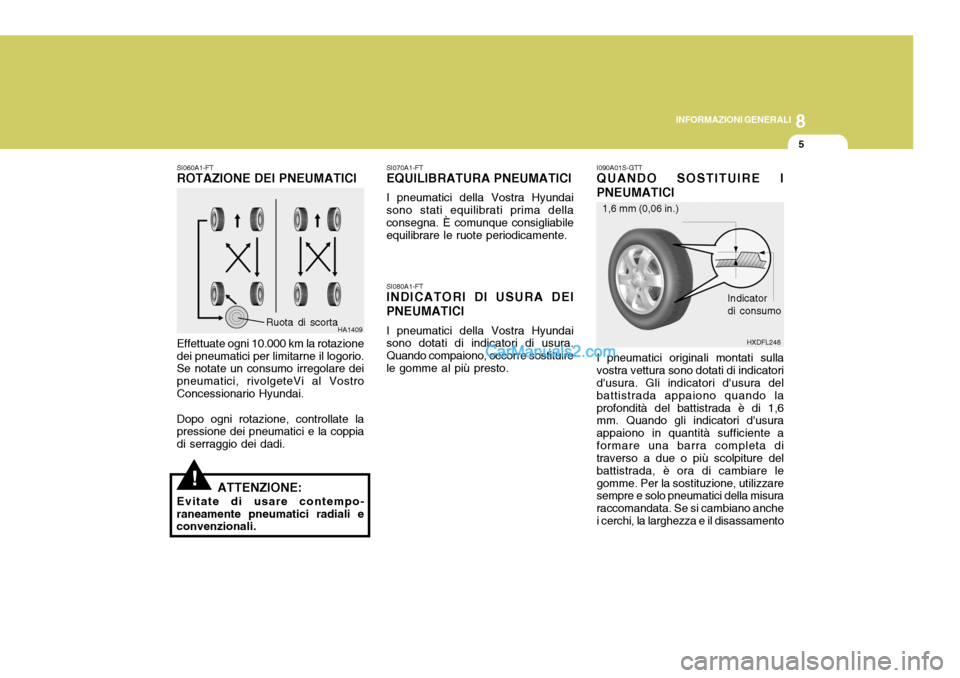

SI060A1-FT ROTAZIONE DEI PNEUMATICI Effettuate ogni 10.000 km la rotazione dei pneumatici per limitarne il logorio. Se notate un consumo irregolare dei pneumatici, rivolgeteVi al VostroConcessionario Hyundai. Dopo ogni rotazione, controllate la pressione dei pneumatici e la coppia di serraggio dei dadi. HA1409
Ruota di scorta
ATTENZIONE:
Evitate di usare contempo-
raneamente pneumatici radiali e convenzionali.
!
SI070A1-FT EQUILIBRATURA PNEUMATICI I pneumatici della Vostra Hyundai sono stati equilibrati prima della consegna. È comunque consigliabile equilibrare le ruote periodicamente. I090A01S-GTT QUANDO SOSTITUIRE I PNEUMATICI
Indicator di consumo
SI080A1-FT INDICATORI DI USURA DEI PNEUMATICI I pneumatici della Vostra Hyundai sono dotati di indicatori di usura. Quando compaiono, occorre sostituirele gomme al più presto.
I pneumatici originali montati sullavostra vettura sono dotati di indicatori d'usura. Gli indicatori d'usura del battistrada appaiono quando laprofondità del battistrada è di 1,6 mm. Quando gli indicatori d'usura appaiono in quantità sufficiente aformare una barra completa di traverso a due o più scolpiture del battistrada, è ora di cambiare legomme. Per la sostituzione, utilizzare sempre e solo pneumatici della misura raccomandata. Se si cambiano anchei cerchi, la larghezza e il disassamento

8INFORMAZIONI GENERALI

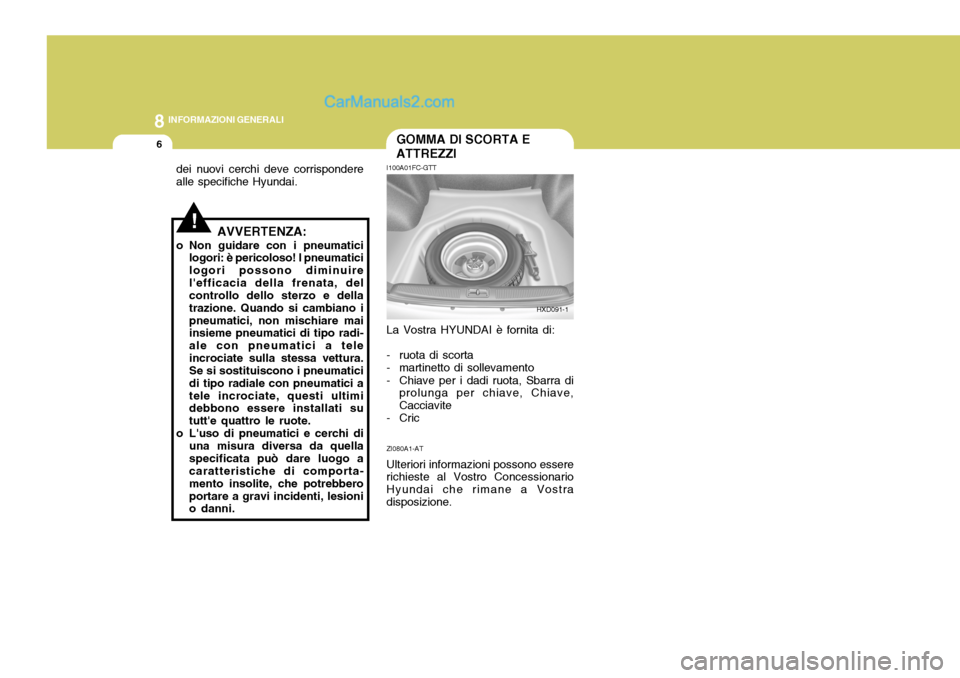

6GOMMA DI SCORTA E ATTREZZI
I100A01FC-GTT
dei nuovi cerchi deve corrispondere alle specifiche Hyundai.
AVVERTENZA:
o Non guidare con i pneumatici logori: è pericoloso! I pneumaticilogori possono diminuirel'efficacia della frenata, del controllo dello sterzo e della trazione. Quando si cambiano ipneumatici, non mischiare mai insieme pneumatici di tipo radi- ale con pneumatici a teleincrociate sulla stessa vettura. Se si sostituiscono i pneumatici di tipo radiale con pneumatici atele incrociate, questi ultimi debbono essere installati su tutt'e quattro le ruote.
o L'uso di pneumatici e cerchi di una misura diversa da quellaspecificata può dare luogo a caratteristiche di comporta- mento insolite, che potrebberoportare a gravi incidenti, lesioni o danni.
!
La Vostra HYUNDAI è fornita di:
- ruota di scorta
- martinetto di sollevamento
- Chiave per i dadi ruota, Sbarra diprolunga per chiave, Chiave, Cacciavite
- Cric
HXD091-1
ZI080A1-AT Ulteriori informazioni possono essere richieste al Vostro Concessionario Hyundai che rimane a Vostradisposizione.

Misurazione .................................................................. 9-2 Motore........................................................................... 9-3
Tabella di lubrificazione ................................................. 9-4 CARATTERISTICHE TECNICHE
9
9

9 CARATTERISTICHE TECNICHE
2

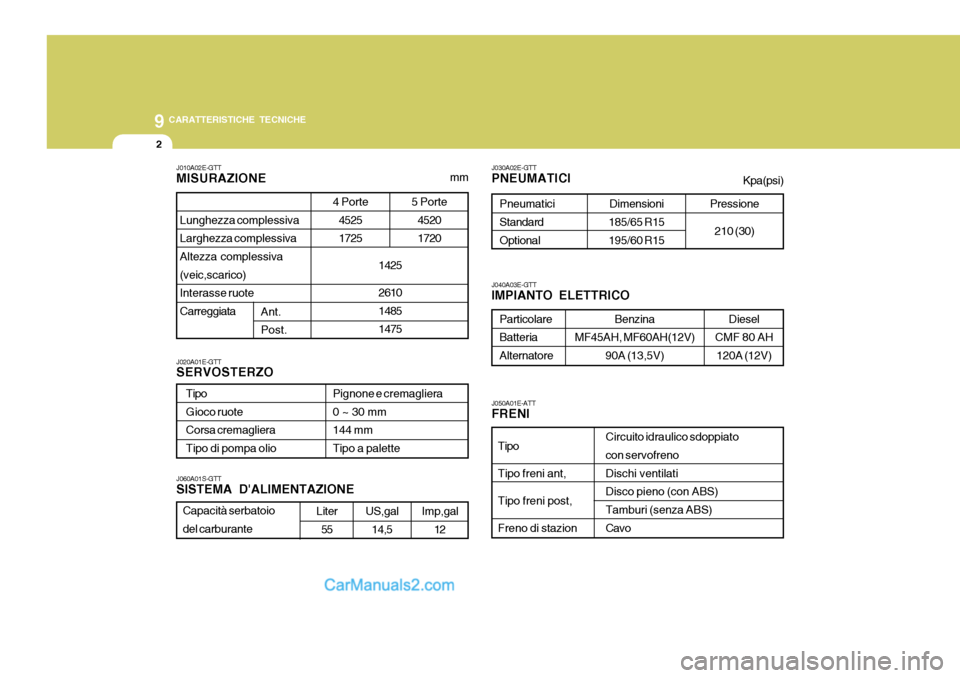

J010A02E-GTT MISURAZIONE
Tipo Gioco ruoteCorsa cremagliera Tipo di pompa olio Pignone e cremagliera0 ~ 30 mm 144 mmTipo a palette
J060A01S-GTT SISTEMA D'ALIMENTAZIONE
J020A01E-GTT SERVOSTERZO J030A02E-GTT PNEUMATICI J050A01E-ATT FRENI
Circuito idraulico sdoppiato con servofreno Dischi ventilati Disco pieno (con ABS)Tamburi (senza ABS) Cavo
Tipo Tipo freni ant,Tipo freni post,Freno di stazion
Particolare BatteriaAlternatore
J040A03E-GTT IMPIANTO ELETTRICO
Benzina
MF45AH, MF60AH(12V) 90A (13,5V)
mm
Diesel
CMF 80 AH 120A (12V)
Kpa(psi)
Capacità serbatoio del carburanteLiter
55 US,gal
14,5 Imp,gal
12
1425 2610 14851475
Lunghezza complessivaLarghezza complessiva Altezza complessiva (veic,scarico)Interasse ruote Carreggiata
Ant. Post.
4 Porte
4525 1725 5 Porte
45201720Dimensioni
185/65 R15 195/60 R15
Pneumatici Standard OptionalPressione
210 (30)

9
CARATTERISTICHE TECNICHE
3
ARIA COND,SPENTA ARIA COND,ACCESANGK CHAMPION Per regolare Per controllare
VOCE

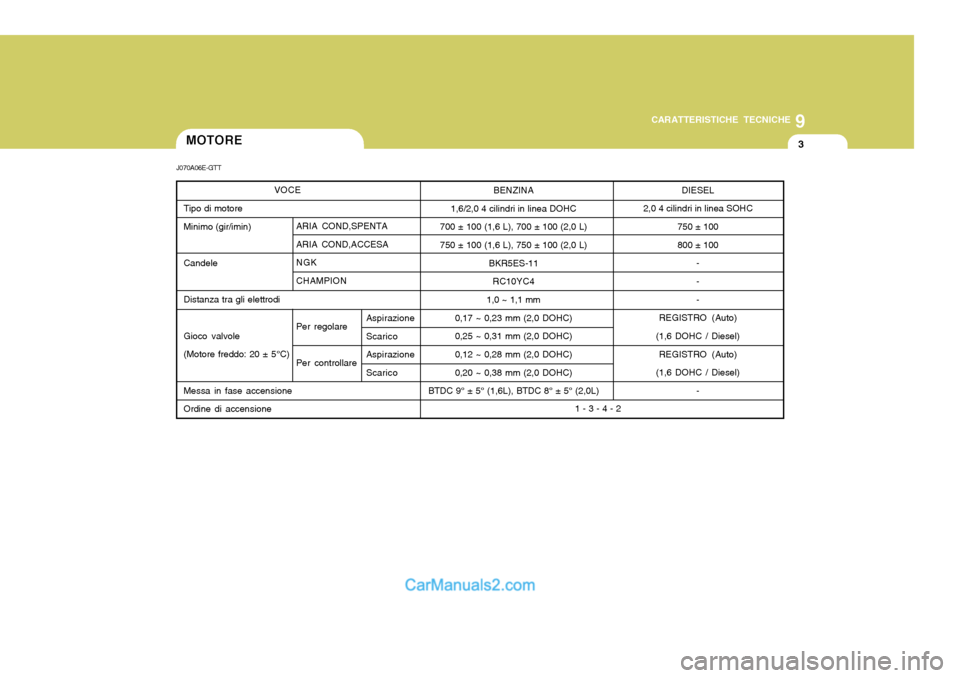

Tipo di motore Minimo (gir/imin) Candele Distanza tra gli elettrodi Gioco valvole (Motore freddo: 20 ± 5°C) Messa in fase accensione Ordine di accensioneMOTORE
J070A06E-GTT DIESEL
2,0 4 cilindri in linea SOHC
750 ± 100 800 ± 100- - -
REGISTRO (Auto)
(1,6 DOHC / Diesel)
REGISTRO (Auto)
(1,6 DOHC / Diesel)
-
BENZINA
1,6/2,0 4 cilindri in linea DOHC
700 ± 100 (1,6 L), 700 ± 100 (2,0 L)750 ± 100 (1,6 L), 750 ± 100 (2,0 L) BKR5ES-11
RC10YC4
1,0 ~ 1,1 mm
0,17 ~ 0,23 mm (2,0 DOHC) 0,25 ~ 0,31 mm (2,0 DOHC) 0,12 ~ 0,28 mm (2,0 DOHC) 0,20 ~ 0,38 mm (2,0 DOHC)
BTDC 9° ± 5° (1,6L), BTDC 8° ± 5° (2,0L)
1 - 3 - 4 - 2
Aspirazione ScaricoAspirazione Scarico

9 CARATTERISTICHE TECNICHE
4TABELLA DI LUBRIFICAZIONE

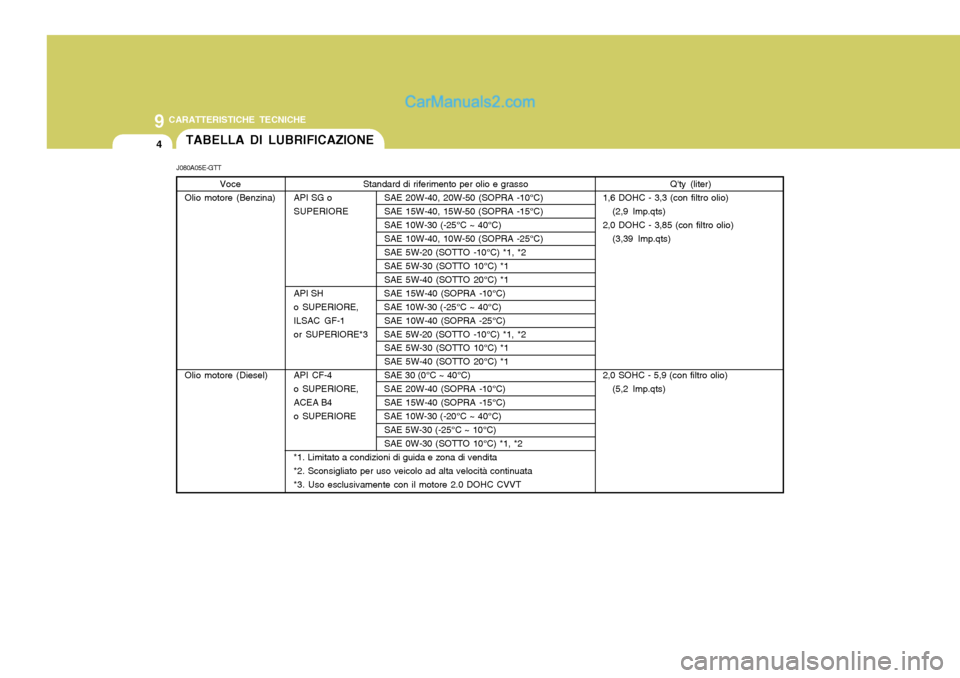

J080A05E-GTT Standard di riferimento per olio e grasso
API SG o SAE 20W-40, 20W-50 (SOPRA -10°C)
SUPERIORE SAE 15W-40, 15W-50 (SOPRA -15°C) SAE 10W-30 (-25°C ~ 40°C)SAE 10W-40, 10W-50 (SOPRA -25°C)SAE 5W-20 (SOTTO -10°C) *1, *2SAE 5W-30 (SOTTO 10°C) *1SAE 5W-40 (SOTTO 20°C) *1
API SH SAE 15W-40 (SOPRA -10°C)
o SUPERIORE, SAE 10W-30 (-25°C ~ 40°C)
ILSAC GF-1 SAE 10W-40 (SOPRA -25°C)
or SUPERIORE*3 SAE 5W-20 (SOTTO -10°C) *1, *2 SAE 5W-30 (SOTTO 10°C) *1SAE 5W-40 (SOTTO 20°C) *1
API CF-4 SAE 30 (0°C ~ 40°C)
o SUPERIORE, SAE 20W-40 (SOPRA -10°C)
ACEA B4 SAE 15W-40 (SOPRA -15°C)
o SUPERIORE SAE 10W-30 (-20°C ~ 40°C) SAE 5W-30 (-25°C ~ 10°C)SAE 0W-30 (SOTTO 10°C) *1, *2
*1. Limitato a condizioni di guida e zona di vendita*2. Sconsigliato per uso veicolo ad alta velocità continuata*3. Uso esclusivamente con il motore 2.0 DOHC CVVT
Voce
Olio motore (Benzina) Olio motore (Diesel)
Q'ty (liter)
1,6 DOHC - 3,3 (con filtro olio) (2,9 Imp.qts)
2,0 DOHC - 3,85 (con filtro olio) (3,39 Imp.qts)
2,0 SOHC - 5,9 (con filtro olio) (5,2 Imp.qts)

9
CARATTERISTICHE TECNICHE
5
Voce

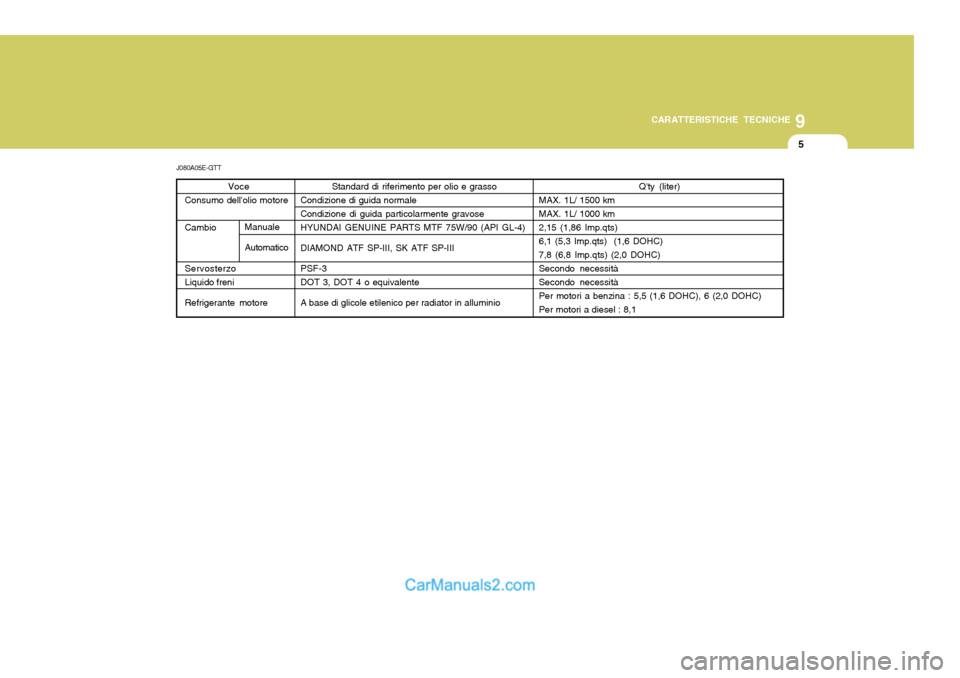

Consumo dell'olio motore Cambio Servosterzo Liquido freni Refrigerante motore Standard di riferimento per olio e grasso
Condizione di guida normale Condizione di guida particolarmente gravoseHYUNDAI GENUINE PARTS MTF 75W/90 (API GL-4) DIAMOND ATF SP-III, SK ATF SP-IIIPSF-3 DOT 3, DOT 4 o equivalente A base di glicole etilenico per radiator in alluminio
Q'ty (liter)
MAX. 1L/ 1500 km MAX. 1L/ 1000 km2,15 (1,86 Imp.qts)6,1 (5,3 Imp.qts) (1,6 DOHC)7,8 (6,8 Imp.qts) (2,0 DOHC)Secondo necessitàSecondo necessitàPer motori a benzina : 5,5 (1,6 DOHC), 6 (2,0 DOHC)Per motori a diesel : 8,1
Manuale Automatico
J080A05E-GTT
