Hyundai Elantra 2004 Manuale del proprietario (in Italian)

6 MANUTENZIONE "FAI-DA-TE"
34
HXDFL1011
7. Premere sulla molla per rimuovere la lampadina dal proiettore. HXDFL1010
6. Staccare il parapolvere.
4. Togliere i bulloni di montaggio del
complessivo del proiettore con una chiave.
HXDFL1009
5. Scollegare il cavo d'alimentazione dal portalampada nella parteposteriore del proiettore.
Istruzioni per la sostituzione:
1. Lasciare raffreddare la lampadina.
Indossare gli occhiali di protezione.
2. Aprire il cofano motore.
3. Afferrare sempre la lampadina facendo presa sulla parte in plastica, evitare di toccare il vetro. G270A01E

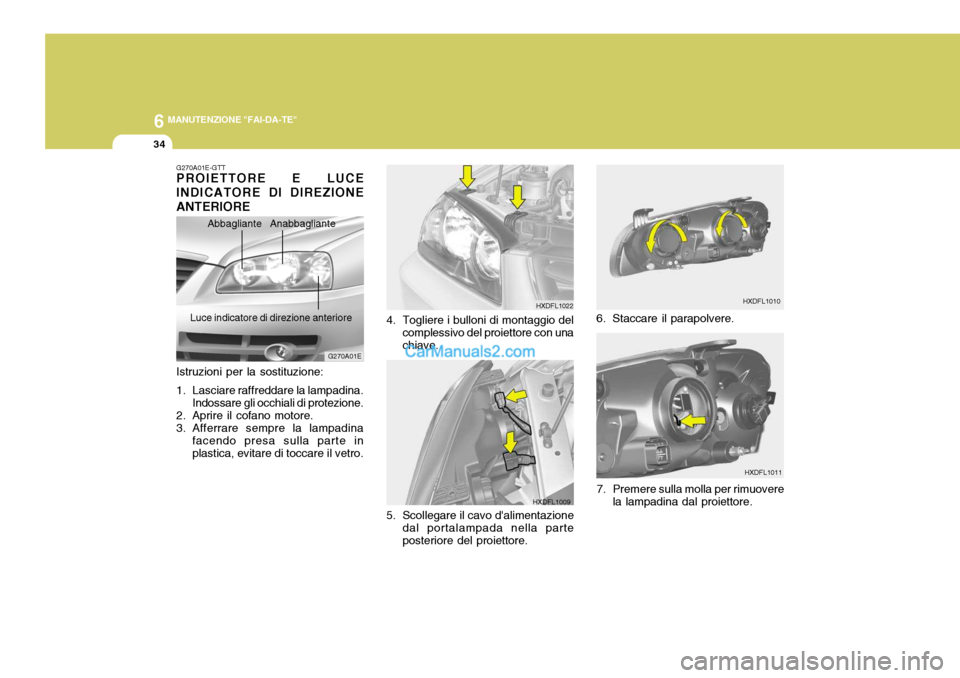

G270A01E-GTT PROIETTORE E LUCE INDICATORE DI DIREZIONE ANTERIORE
HXDFL1022
Abbagliante
Anabbagliante
Luce indicatore di direzione anteriore

6
MANUTENZIONE "FAI-DA-TE"
35

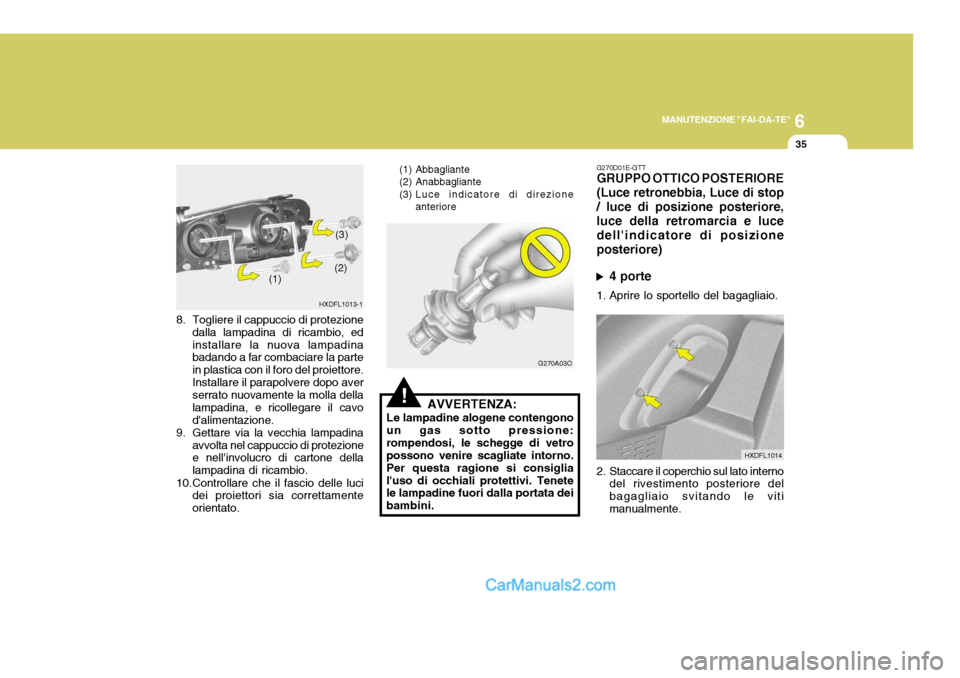

8. Togliere il cappuccio di protezione
dalla lampadina di ricambio, ed installare la nuova lampadina badando a far combaciare la parte in plastica con il foro del proiettore.Installare il parapolvere dopo aver serrato nuovamente la molla della lampadina, e ricollegare il cavod'alimentazione.
9. Gettare via la vecchia lampadina
avvolta nel cappuccio di protezione e nell'involucro di cartone della lampadina di ricambio.
10.Controllare che il fascio delle luci dei proiettori sia correttamenteorientato. HXDFL1013-1
(1)
(2)(3)
!AVVERTENZA:
Le lampadine alogene contengono
un gas sotto pressione: rompendosi, le schegge di vetro possono venire scagliate intorno. Per questa ragione si consiglial'uso di occhiali protettivi. Tenete le lampadine fuori dalla portata dei bambini. G270A03O
(1) Abbagliante
(2) Anabbagliante
(3) Luce indicatore di direzione
anteriore
HXDFL1014
G270D01E-GTT GRUPPO OTTICO POSTERIORE (Luce retronebbia, Luce di stop / luce di posizione posteriore, luce della retromarcia e lucedell'indicatore di posizioneposteriore)
4 porte
1. Aprire lo sportello del bagagliaio.
2. Staccare il coperchio sul lato interno del rivestimento posteriore del bagagliaio svitando le vitimanualmente.

6 MANUTENZIONE "FAI-DA-TE"

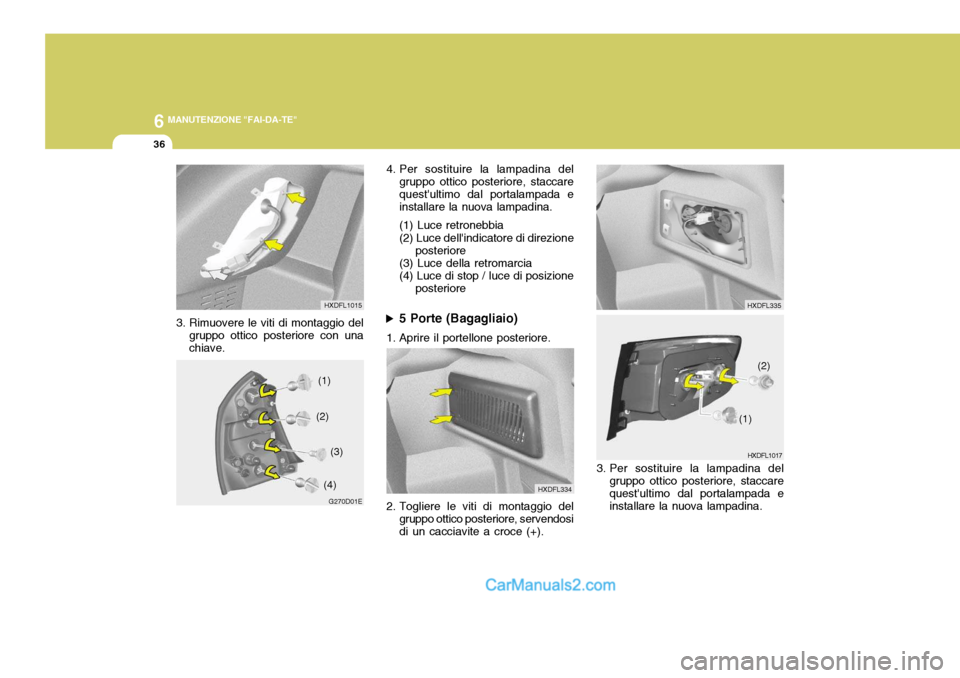

36
4. Per sostituire la lampadina del
gruppo ottico posteriore, staccare quest'ultimo dal portalampada e installare la nuova lampadina. (1) Luce retronebbia (2) Luce dell'indicatore di direzione posteriore
(3) Luce della retromarcia(4) Luce di stop / luce di posizione posteriore
HXDFL1017
HXDFL334
5 Porte (Bagagliaio)
1. Aprire il portellone posteriore.
3. Per sostituire la lampadina delgruppo ottico posteriore, staccare quest'ultimo dal portalampada e installare la nuova lampadina. HXDFL335
2. Togliere le viti di montaggio del
gruppo ottico posteriore, servendosi di un cacciavite a croce (+). (1)
(2)G270D01E
3. Rimuovere le viti di montaggio del
gruppo ottico posteriore con una chiave. HXDFL1015
(1)
(2) (3)
(4)

6
MANUTENZIONE "FAI-DA-TE"
37
HXDFL342

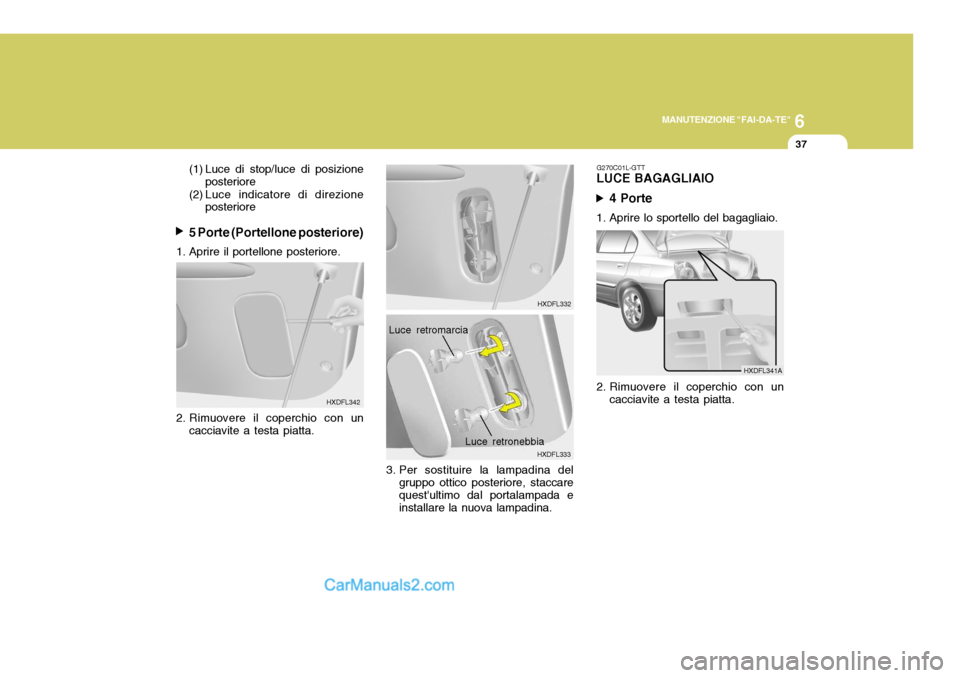

5 Porte (Portellone posteriore)
1. Aprire il portellone posteriore.
2. Rimuovere il coperchio con un cacciavite a testa piatta.
(1) Luce di stop/luce di posizione
posteriore
(2) Luce indicatore di direzione posteriore
3. Per sostituire la lampadina delgruppo ottico posteriore, staccare quest'ultimo dal portalampada einstallare la nuova lampadina. HXDFL333HXDFL332
Luce retromarcia
G270C01L-GTT
LUCE BAGAGLIAIO
4 Porte
1. Aprire lo sportello del bagagliaio.
2. Rimuovere il coperchio con un cacciavite a testa piatta.
HXDFL341A
Luce retronebbia

6 MANUTENZIONE "FAI-DA-TE"
38
HTB284

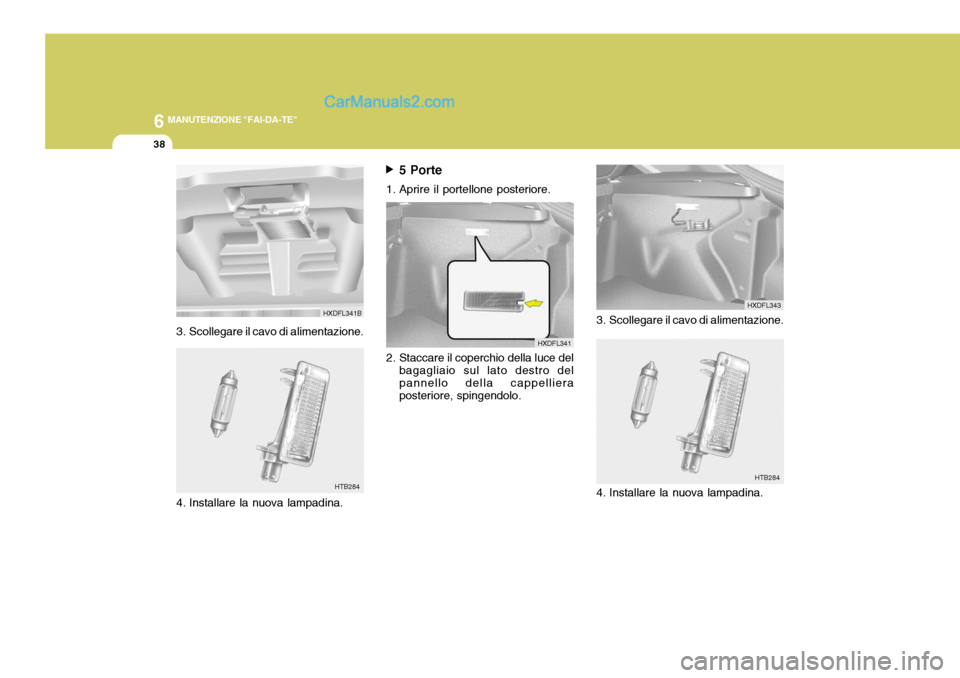

5 Porte
1. Aprire il portellone posteriore.
2. Staccare il coperchio della luce del bagagliaio sul lato destro del pannello della cappelliera posteriore, spingendolo. HXDFL341
3. Scollegare il cavo di alimentazione.
4. Installare la nuova lampadina. HXDFL343
3. Scollegare il cavo di alimentazione.
HXDFL341B
HTB284
4. Installare la nuova lampadina.

6
MANUTENZIONE "FAI-DA-TE"

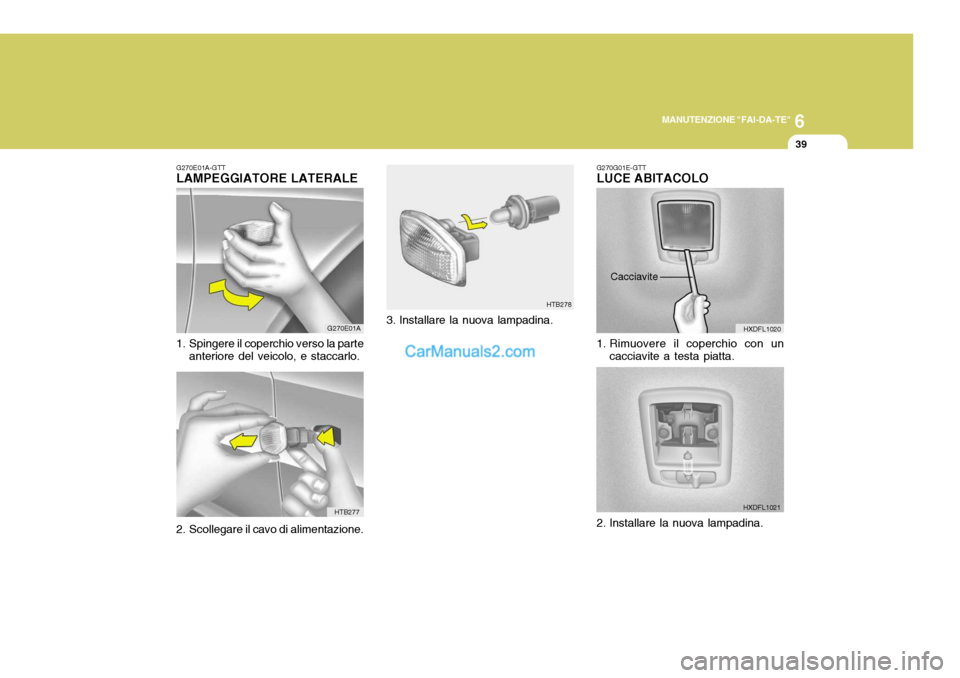

39
HTB277
G270E01A-GTT
LAMPEGGIATORE LATERALE
G270E01A
1. Spingere il coperchio verso la parte anteriore del veicolo, e staccarlo.
2. Scollegare il cavo di alimentazione.
HTB278
3. Installare la nuova lampadina.
G270G01E-GTT LUCE ABITACOLO
HXDFL1020
1. Rimuovere il coperchio con un cacciavite a testa piatta.
2. Installare la nuova lampadina. HXDFL1021
Cacciavite

6 MANUTENZIONE "FAI-DA-TE"
40

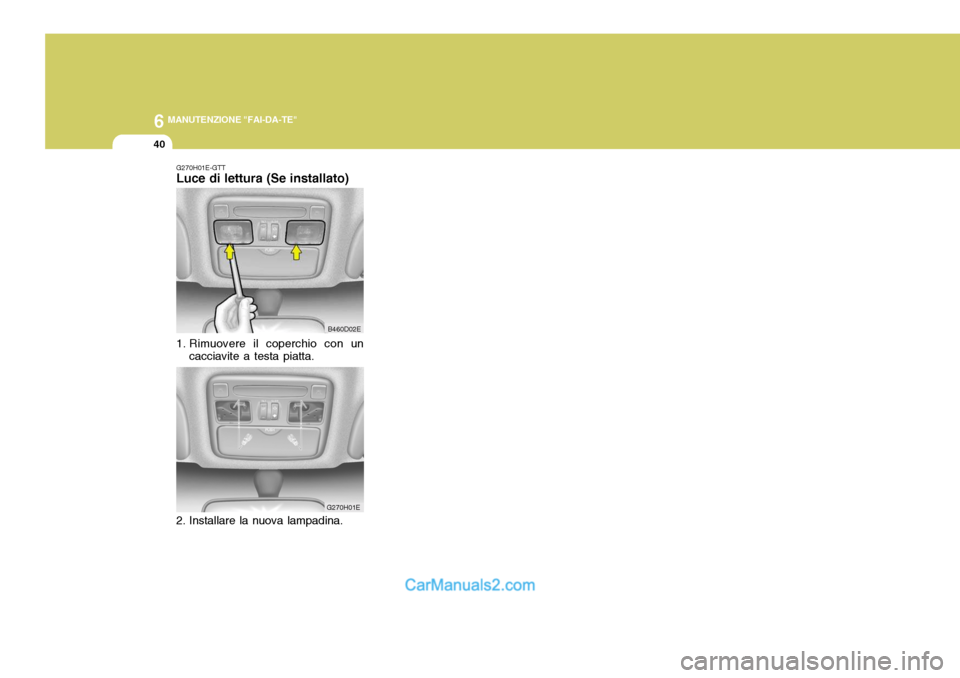

G270H01E-GTT Luce di lettura (Se installato)
B460D02E
1. Rimuovere il coperchio con un cacciavite a testa piatta.
2. Installare la nuova lampadina. G270H01E

6
MANUTENZIONE "FAI-DA-TE"

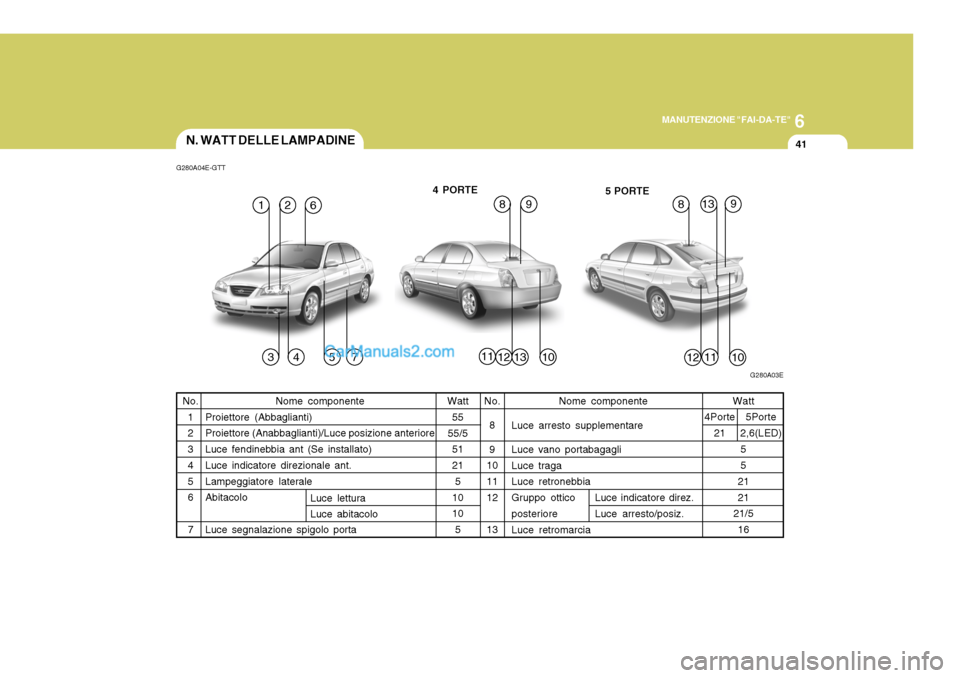

41N. WATT DELLE LAMPADINE
Nome componente
Proiettore (Abbaglianti) Proiettore (Anabbaglianti)/Luce posizione anteriore Luce fendinebbia ant (Se installato) Luce indicatore direzionale ant. Lampeggiatore laterale Abitacolo Luce segnalazione spigolo porta Watt
55
55/5 51 215
10 10 5
G280A04E-GTT
Watt
5 5
2121
21/5
16
No.
1 2 3 4 5 6 7 No.
8 9
10 11 12 13 Nome componente
Luce arresto supplementare Luce vano portabagagli Luce traga Luce retronebbia Gruppo ottico posteriore Luce retromarcia
4 PORTE 5 PORTE
Luce lettura Luce abitacolo 4Porte
21 5Porte
2,6(LED)
Luce indicatore direz. Luce arresto/posiz.
1357
4
G280A03E
16
31110
8
111012
8132
12
99

6 MANUTENZIONE "FAI-DA-TE"

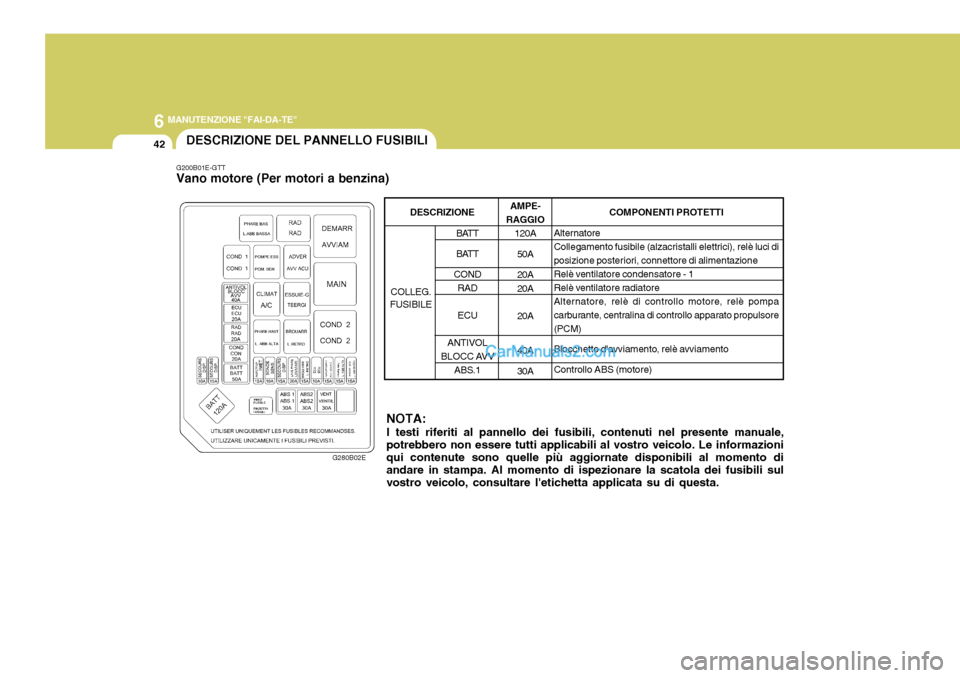

42DESCRIZIONE DEL PANNELLO FUSIBILI
G200B01E-GTT
Vano motore (Per motori a benzina)
G280B02ENOTA: I testi riferiti al pannello dei fusibili, contenuti nel presente manuale,
potrebbero non essere tutti applicabili al vostro veicolo. Le informazioni qui contenute sono quelle più aggiornate disponibili al momento di andare in stampa. Al momento di ispezionare la scatola dei fusibili sulvostro veicolo, consultare l'etichetta applicata su di questa. AMPE-
RAGGIO
120A
50A 20A 20A 20A 40A 30A COMPONENTI PROTETTI
Alternatore
Collegamento fusibile (alzacristalli elettrici), relè luci di
posizione posteriori, connettore di alimentazione
Relè ventilatore condensatore - 1
Relè ventilatore radiatore
Alternatore, relè di controllo motore, relè pompa
carburante, centralina di controllo apparato propulsore(PCM)
Blocchetto d'avviamento, relè avviamento Controllo ABS (motore)
BATT
BATT
COND RAD ECU
ANTIVOL
BLOCC AVV ABS.1
COLLEG.
FUSIBILE
DESCRIZIONE

6
MANUTENZIONE "FAI-DA-TE"
43

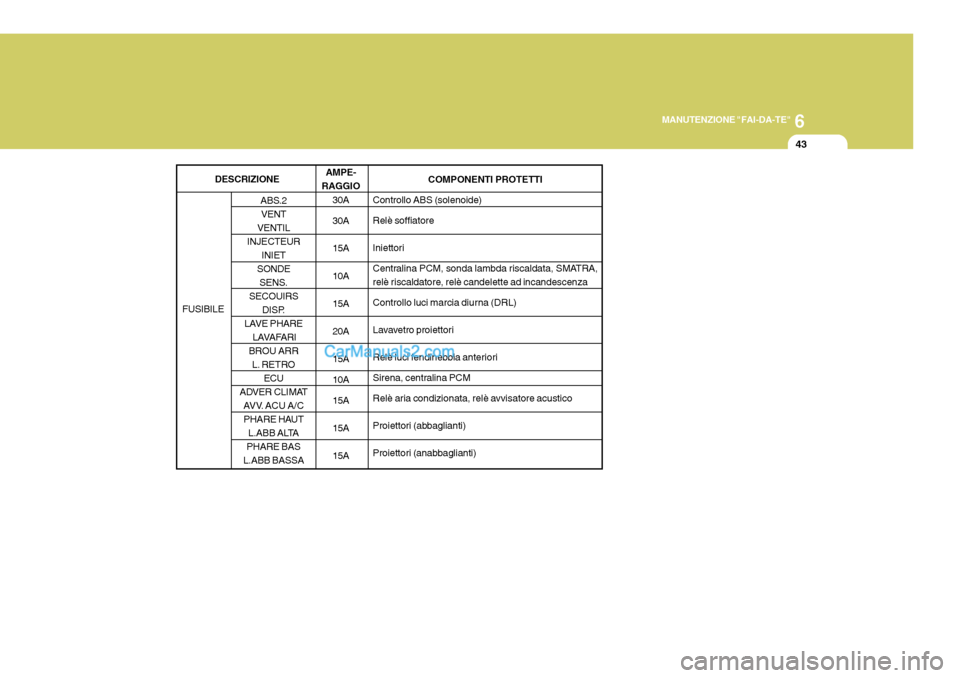

COMPONENTI PROTETTI
Controllo ABS (solenoide) Relè soffiatore
Iniettori
Centralina PCM, sonda lambda riscaldata, SMATRA,
relè riscaldatore, relè candelette ad incandescenza
Controllo luci marcia diurna (DRL)
Lavavetro proiettori
Relè luci fendinebbia anteriori
Sirena, centralina PCM
Relè aria condizionata, relè avvisatore acustico
Proiettori (abbaglianti)
Proiettori (anabbaglianti)
AMPE-
RAGGIO
30A 30A 15A 10A 15A 20A 15A 10A 15A 15A15A
ABS.2VENT
VENTIL
INJECTEUR INIET
SONDE SENS.
SECOUIRS DISP.
LAVE PHARE LAVAFARI
BROU ARR L. RETRO ECU
ADVER CLIMAT AVV. ACU A/C
PHARE HAUT L.ABB ALTA
PHARE BAS
L.ABB BASSA
FUSIBILE
DESCRIZIONE
