Hyundai Elantra 2005 Betriebsanleitung (in German)

3
IM NOTFALL
3
!

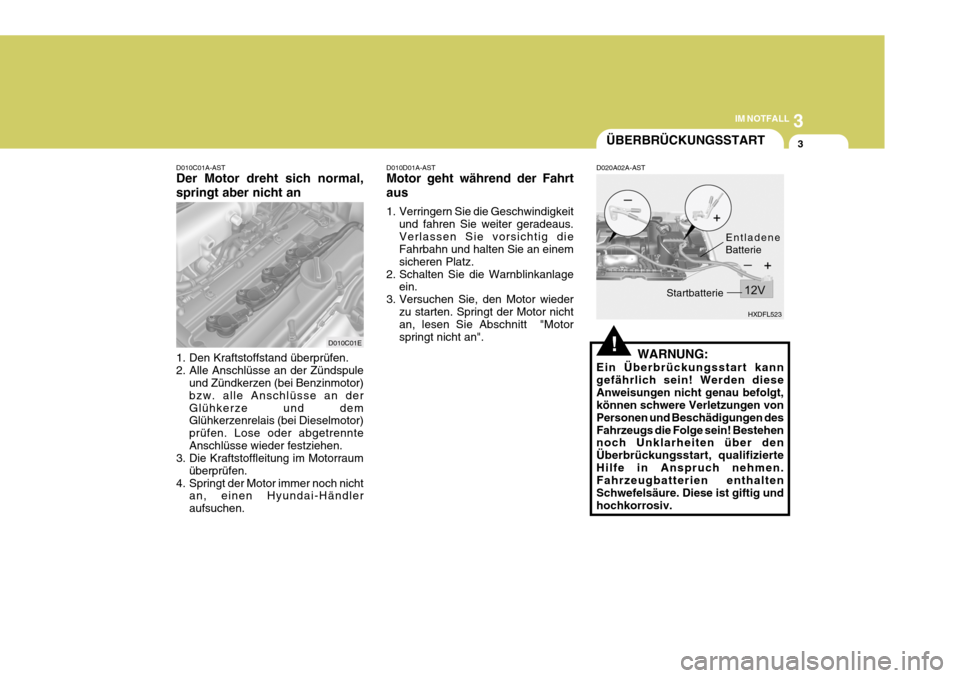

D010C01A-AST Der Motor dreht sich normal, springt aber nicht an
1. Den Kraftstoffstand überprüfen. 2. Alle Anschlüsse an der Zündspule
und Zündkerzen (bei Benzinmotor)bzw. alle Anschlüsse an derGlühkerze und dem Glühkerzenrelais (bei Dieselmotor) prüfen. Lose oder abgetrennteAnschlüsse wieder festziehen.
3. Die Kraftstoffleitung im Motorraum
überprüfen.
4. Springt der Motor immer noch nicht an, einen Hyundai-Händleraufsuchen.
ÜBERBRÜCKUNGSSTART
D010D01A-AST Motor geht während der Fahrt aus
1. Verringern Sie die Geschwindigkeit und fahren Sie weiter geradeaus. Verlassen Sie vorsichtig die Fahrbahn und halten Sie an einem sicheren Platz.
2. Schalten Sie die Warnblinkanlage ein.
3. Versuchen Sie, den Motor wieder zu starten. Springt der Motor nicht an, lesen Sie Abschnitt "Motor springt nicht an". D020A02A-AST
HXDFL523
Entladene Batterie
Startbatterie
WARNUNG:
Ein Überbrückungsstart kann gefährlich sein! Werden dieseAnweisungen nicht genau befolgt, können schwere Verletzungen von Personen und Beschädigungen desFahrzeugs die Folge sein! Bestehen noch Unklarheiten über den Überbrückungsstart, qualifizierteHilfe in Anspruch nehmen. Fahrzeugbatterien enthalten Schwefelsäure. Diese ist giftig undhochkorrosiv.
D010C01E

3IM NOTFALL
4
Zum Schluß das andere Ende dieses Kabels an ein starres Metallteil desMotors in einem gewissen Abstand zur Batterie anschließen. Das Kabel nicht an ein umlaufendes Teilanschließen.
4. Den Motor des Fahrzeugs mit der
Startbatterie anlassen und einigeMinuten lang laufen lassen. Auf diese Weise wird gewährleistet, daß sich die Startbatterie auflädt.Während des Überbrückungsstarts den Motor in diesem Fahrzeug mit einer Drehzahl von ca. 2000 min -1
laufen lassen.
5. Den Motor des Fahrzeugs mit der
entladenen Batterie normalanlassen. Nach dem Anspringen des Motors die Starterkabel angeschlossen lassen und denMotor bei schnellem Leerlauf oder bei einer Drehzahl von ca. 2000 min -1
einige Minuten lang laufen
lassen.
6. Die Starterkabel, vergleichen mit
dem Anschluß, in genauumgekehrter Reihenfolge abziehen. Zuerst das "Minus"-Kabel, dann das "plus"-Kabel entfernen.
Beim Überbrückungsstart eineSchutzbrille tragen und darauf achten, daß keine Säure auf Personen, Kleidung oder Fahrzeuggelangt.
o Sollte versehentlich Säure auf die
Haut oder in die Augen gelangen, sofort verunreinigte Kleidung entfernen und den betroffenen Bereich mit klarem Wassermindestens 15 Min. abspülen. Dann sofort ärztliche Hilfe aufsuchen. Muß eine Person zu einer Notaufnahmetransportiert werden, während der Fahrt auf die betroffene Stelle weiterhin mit einem Schwamm odereinem Tuch Wasser auftragen.
o Das während eines
Überbrückungsstarts von derBatterie abgegebene Gas ist hochexplosiv. Im Gefahrenbereich nicht rauchen und Funkenbildungund offene Flammen vermeiden.
o Die für den Überbrückungsstart
verwendete Batterie muß eine
Spannung von 12 V aufweisen. Läßt sich nicht bestimmen, ob es sich um eine 12V-Batterie handelt, mit dieser Batterie keinen Überbrückungsstartversuchen.
o Für den Überbrückungsstart eines
Fahrzeugs mit einer entladenenBatterie muß genau entsprechend der folgenden Schritte vorgegangen werden.
1. Befindet sich die Startbatterie in einem anderen Fahrzeug,sicherstellen, daß sich die zwei Fahrzeuge nicht berühren.
2. Alle unnötigen Leuchten und das Zubehör beider Fahrzeugeausschalten.
3. Die Klemmen des Starterkabels genau entsprechend der auf derVorseite aufgeführten Reihenfolge anschließen, d.h. zuerst eineKlemme des Starterkabels an den "Plus-"Pol (+) oder das "Plus"-Kabel (+) der entladenen Batterieanschließen. Dann das andere Ende desselben Kabels an die "Plus"- Klemme der Startbatterieanschließen. Danach die eine Klemme des zweiten Kabels an den "Minus"-Pol der Startbatterieanschließen.

3
IM NOTFALL
5
!
ÜBERHITZUNG DES MOTORS
D030A02A-AST Wird von der Temperaturanzeige eine Überhitzung angezeigt, ist ein Leistungsschwund zu spüren oder ein lautes Klingeloder Klopfgeräusch zuhören, so ist der Motor wahrscheinlich zu heiß. In diesem Fall, wie folgt vorgehen:
1. Das Fahrzeug von der Fahrbahn
lenken und so schnell, wie dies sicher erscheint, anhalten.
2. Den Wähl-/Schalthebel in die
Parkstellung "P" (Automatik-getriebe) oder in die Leer- laufstellung (Schaltgetriebe) schalten und die Handbremseabstellen. Die Klimaanlage ausschalten.
3. Läuft unter dem Fahrzeug Kühlmittel aus, oder steigt aus dem MotorraumDampf auf, den Motor anhalten. Die Motorhaube nicht öffnen, solangenoch Kühlmittel ausläuft bzw. Dampf aufsteigt. Ist kein Kühlmittelverlust und kein Dampf sichtbar, den Motorlaufen lassen und überprüfen, ob das Motorkühlgebläse funktioniert. Läuft das Gebläse nicht, den Motorabstellen.
Ist die Ursache für eine entladeneBatterie nicht bekannt (z.B. weil dieLampen eingeschaltet blieben usw.), muß das Ladesystem von Hyundai- Händler überprüft werden.
4. Überprüfen, ob der Wasser-
pumpenkeilriemen fehlt. Ist ervorhanden, seine Spannung überprüfen. Scheint der Keilriemen in Ordnung, den Kühler, dieSchläuche und den Fahrzeug- unterboden auf Kühlmittellecks überprüfen. (War die Klimaanlageeingeschaltet, ist es normal, daß kaltes Wasser beim Anhalten vom Unterboden abtropft.)
WARNUNG:
Bei laufendem Motor nicht mit Händen und Kleidung in die Nähe von umlaufenden Teilen wie z.B.Gebläse und Keilriemen kommen, um ein Verletzungsrisiko aus- zuschalten.

3IM NOTFALL
6
!!
ERSATZREIFEN
D040A01A-GST Bei der Verwendung eines Ersatzreifens müssen die nachfolgenden Anweisungen beachtet werden: Den Reifenluftdruck so schnell wie möglich nach dem Montieren desErsatzreifens überprüfen und auf den erforderlichen wert einstellen. Der Reifendruck muß während derLagerung in regelmäßigen Abständen überprüft werden. Reifenluftdruck ........................ 2,1 bar
!
WARNUNG (Nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nach dem Abstellen des Motors an der Zündanlage arbeiten.Hochdruckpumpe, Verteiler, Ein- spritzdüsen und Hochdruck- leitungen stehen auch nach demAbstellen des Motors noch unter hohem Druck. Durch Undichtig- keiten herausspritzender Kraftstoffkann bei Kontakt mit der Haut schwere Verletzungen verursachen. Personen mit Herzschrittmacherdürfen der ECU oder dem Kabelbaum bei laufendem Motor nicht näher als 30 cm kommen, dader hohe Strom im Common Rail- System starke Magnetfelder erzeugt.
VORSICHT:
Große Kühlmittelverluste weisendarauf hin, daß das Kühlsystem eine undichte Stelle aufweist; dies muß so schnell wie möglich von einemHyundai-Händler überprüft werden.
5. Ist der Wasserpumpenkeilriemen gerissen oder läuft Kühlmittel aus, den Motor sofort abstellen, und dennächsten Hyundai-Händler um Hilfe bitten. WARNUNG:
Bei heißem Motor nicht den Kühlerdeckel abschrauben. Kühlmittel könnte aus der Öffnung herausspritzen und schwereVerbrennungen verursachen.
6. Ist die Ursache für die Überhitzung nicht festzustellen, warten, bis sich der Motor wieder auf die normale Temperatur abgekühlt hat. Ist Kühlmittel ausgelaufen, Kühlmittel vorsichtig bis zur mittleren Markierung im Behälter (Seite 6-14)auffüllen.
7. Vorsichtig vorgehen und auf weitere
Anzeichen für Überhitzung achten.Sollte es erneut zu einem Überhitzen kommen, einen Hyundai-Händler um Hilfe bitten.

3
IM NOTFALL
7BEI EINER REIFENPANNE
D040B01A-AST Handhabung des Ersatzreifens

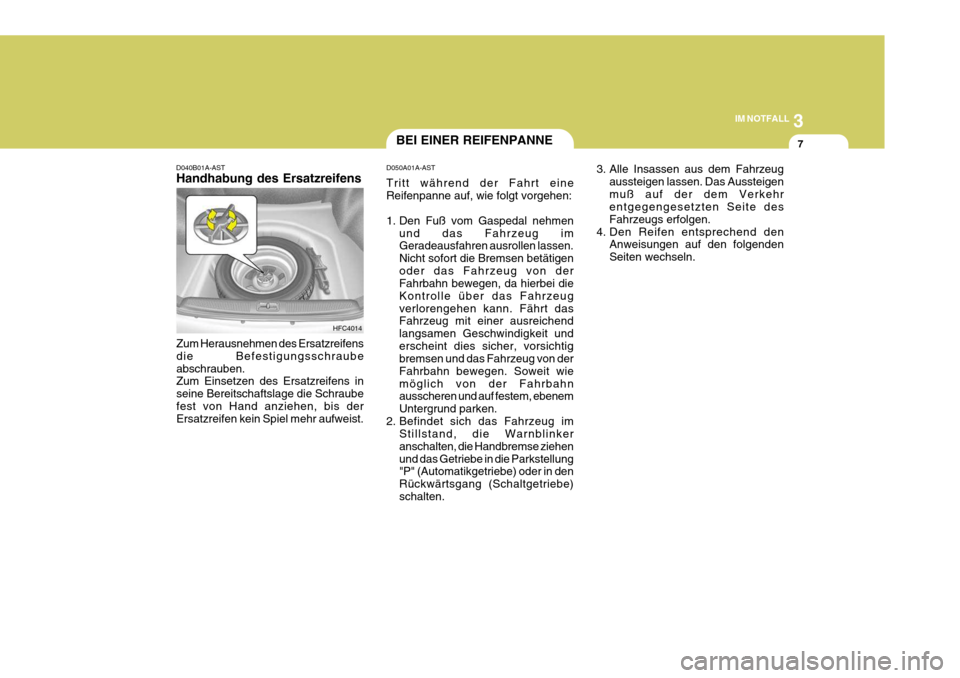

Zum Herausnehmen des Ersatzreifens die Befestigungsschraubeabschrauben. Zum Einsetzen des Ersatzreifens in seine Bereitschaftslage die Schraubefest von Hand anziehen, bis der Ersatzreifen kein Spiel mehr aufweist. D050A01A-AST Tritt während der Fahrt eine Reifenpanne auf, wie folgt vorgehen:
1. Den Fuß vom Gaspedal nehmen
und das Fahrzeug im Geradeausfahren ausrollen lassen. Nicht sofort die Bremsen betätigenoder das Fahrzeug von der Fahrbahn bewegen, da hierbei die Kontrolle über das Fahrzeugverlorengehen kann. Fährt das Fahrzeug mit einer ausreichend langsamen Geschwindigkeit underscheint dies sicher, vorsichtig bremsen und das Fahrzeug von der Fahrbahn bewegen. Soweit wiemöglich von der Fahrbahn ausscheren und auf festem, ebenem Untergrund parken.
2. Befindet sich das Fahrzeug im Stillstand, die Warnblinkeranschalten, die Handbremse ziehenund das Getriebe in die Parkstellung "P" (Automatikgetriebe) oder in den Rückwärtsgang (Schaltgetriebe)schalten.
HFC4014
3. Alle Insassen aus dem Fahrzeug
aussteigen lassen. Das Aussteigenmuß auf der dem Verkehr entgegengesetzten Seite des Fahrzeugs erfolgen.
4. Den Reifen entsprechend den Anweisungen auf den folgendenSeiten wechseln.

3IM NOTFALL

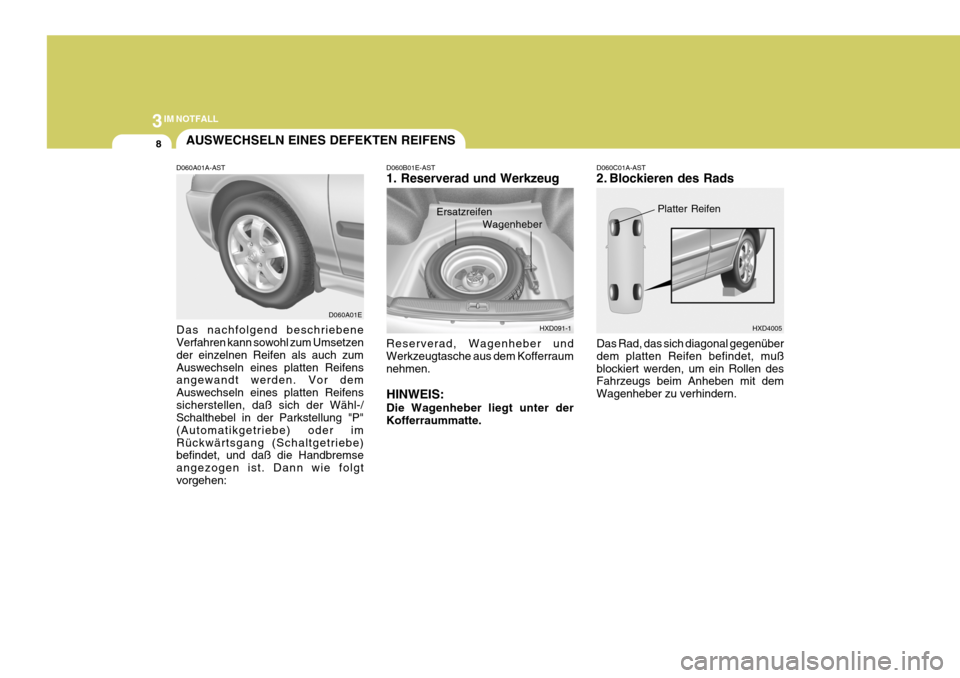

8AUSWECHSELN EINES DEFEKTEN REIFENS
Reserverad, Wagenheber und Werkzeugtasche aus dem Kofferraumnehmen. HINWEIS: Die Wagenheber liegt unter der Kofferraummatte.
D060B01E-AST 1. Reserverad und Werkzeug
HXD091-1D060C01A-AST
2. Blockieren des Rads Das Rad, das sich diagonal gegenüber dem platten Reifen befindet, mußblockiert werden, um ein Rollen des Fahrzeugs beim Anheben mit dem Wagenheber zu verhindern.
HXD4005
Wagenheber
Ersatzreifen
Platter Reifen
D060A01A-AST Das nachfolgend beschriebene Verfahren kann sowohl zum Umsetzen der einzelnen Reifen als auch zumAuswechseln eines platten Reifens angewandt werden. Vor dem Auswechseln eines platten Reifenssicherstellen, daß sich der Wähl-/ Schalthebel in der Parkstellung "P" (Automatikgetriebe) oder imRückwärtsgang (Schaltgetriebe) befindet, und daß die Handbremse angezogen ist. Dann wie folgtvorgehen: D060A01E

3
IM NOTFALL
9
D060F01E-AST

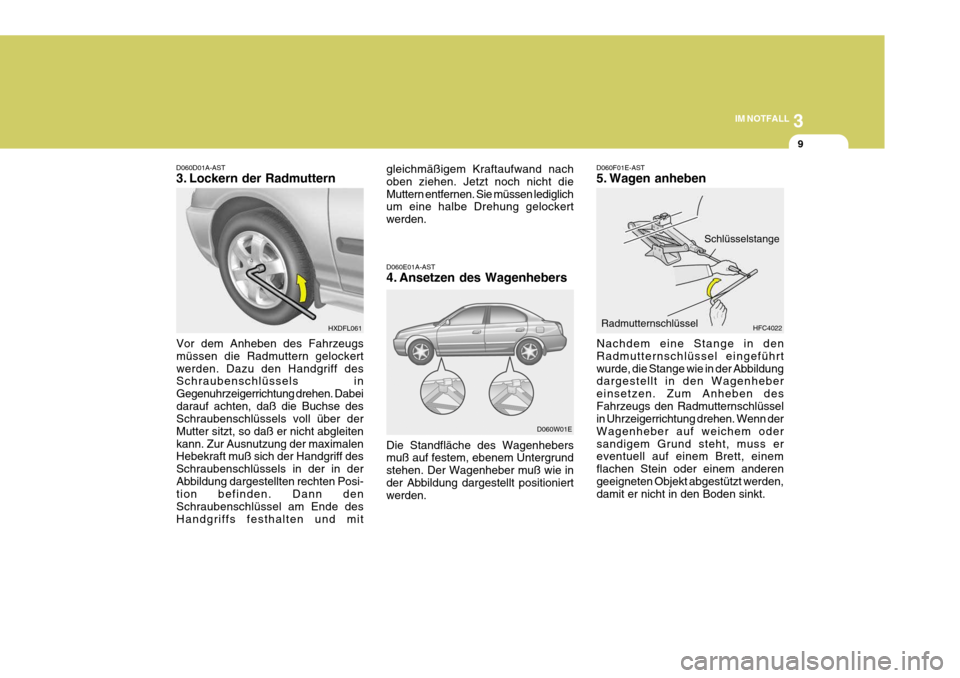

5. Wagen anheben
Nachdem eine Stange in den Radmutternschlüssel eingeführtwurde, die Stange wie in der Abbildung dargestellt in den Wagenheber einsetzen. Zum Anheben desFahrzeugs den Radmutternschlüssel in Uhrzeigerrichtung drehen. Wenn der Wagenheber auf weichem odersandigem Grund steht, muss er eventuell auf einem Brett, einem flachen Stein oder einem anderengeeigneten Objekt abgestützt werden, damit er nicht in den Boden sinkt.
D060E01A-AST
4. Ansetzen des Wagenhebers Die Standfläche des Wagenhebers muß auf festem, ebenem Untergrund stehen. Der Wagenheber muß wie inder Abbildung dargestellt positioniert werden.
D060W01E
D060D01A-AST
3. Lockern der Radmuttern
HXDFL061
Vor dem Anheben des Fahrzeugs müssen die Radmuttern gelockertwerden. Dazu den Handgriff des Schraubenschlüssels in Gegenuhrzeigerrichtung drehen. Dabeidarauf achten, daß die Buchse des Schraubenschlüssels voll über der Mutter sitzt, so daß er nicht abgleitenkann. Zur Ausnutzung der maximalen Hebekraft muß sich der Handgriff des Schraubenschlüssels in der in derAbbildung dargestellten rechten Posi- tion befinden. Dann den Schraubenschlüssel am Ende desHandgriffs festhalten und mit gleichmäßigem Kraftaufwand nachoben ziehen. Jetzt noch nicht dieMuttern entfernen. Sie müssen lediglich um eine halbe Drehung gelockert werden.
HFC4022
Radmutternschlüssel
Schlüsselstange

3IM NOTFALL
10
!
!
D060G02Y-AST

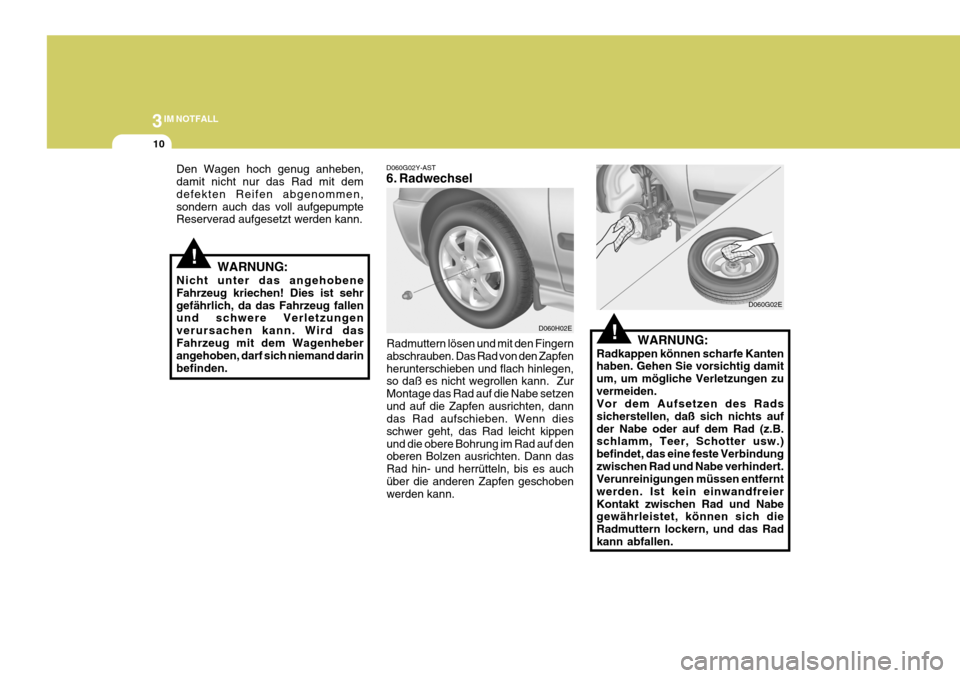

6. Radwechsel
Radmuttern lösen und mit den Fingern abschrauben. Das Rad von den Zapfenherunterschieben und flach hinlegen, so daß es nicht wegrollen kann. Zur Montage das Rad auf die Nabe setzenund auf die Zapfen ausrichten, dann das Rad aufschieben. Wenn dies schwer geht, das Rad leicht kippenund die obere Bohrung im Rad auf den oberen Bolzen ausrichten. Dann das Rad hin- und herrütteln, bis es auchüber die anderen Zapfen geschoben werden kann. D060H02E
WARNUNG:
Nicht unter das angehobene Fahrzeug kriechen! Dies ist sehrgefährlich, da das Fahrzeug fallen und schwere Verletzungen verursachen kann. Wird dasFahrzeug mit dem Wagenheber angehoben, darf sich niemand darin befinden. D060G02E
WARNUNG:
Radkappen können scharfe Kanten haben. Gehen Sie vorsichtig damit um, um mögliche Verletzungen zuvermeiden. Vor dem Aufsetzen des Rads sicherstellen, daß sich nichts aufder Nabe oder auf dem Rad (z.B. schlamm, Teer, Schotter usw.) befindet, das eine feste Verbindungzwischen Rad und Nabe verhindert. Verunreinigungen müssen entfernt werden. Ist kein einwandfreierKontakt zwischen Rad und Nabe gewährleistet, können sich die Radmuttern lockern, und das Radkann abfallen.
Den Wagen hoch genug anheben,damit nicht nur das Rad mit demdefekten Reifen abgenommen, sondern auch das voll aufgepumpte Reserverad aufgesetzt werden kann.

3
IM NOTFALL
11

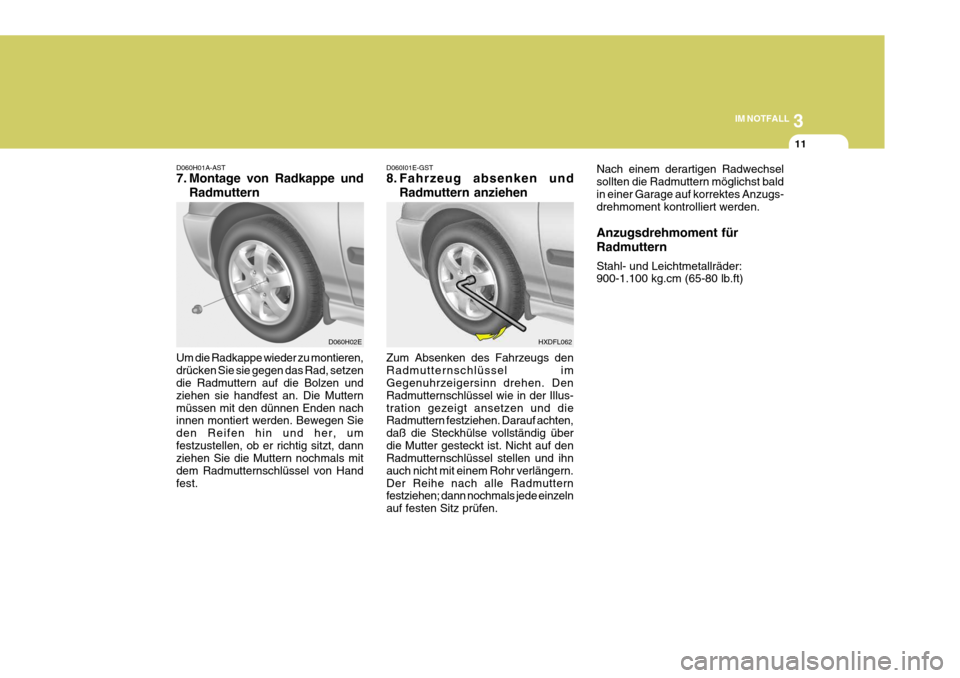

Zum Absenken des Fahrzeugs den Radmutternschlüssel im Gegenuhrzeigersinn drehen. Den Radmutternschlüssel wie in der Illus-tration gezeigt ansetzen und die Radmuttern festziehen. Darauf achten, daß die Steckhülse vollständig überdie Mutter gesteckt ist. Nicht auf den Radmutternschlüssel stellen und ihn auch nicht mit einem Rohr verlängern.Der Reihe nach alle Radmuttern festziehen; dann nochmals jede einzeln auf festen Sitz prüfen.
D060I01E-GST
8. Fahrzeug absenken und
Radmuttern anziehen
HXDFL062
D060H01A-AST
7. Montage von Radkappe und
Radmuttern
Um die Radkappe wieder zu montieren, drücken Sie sie gegen das Rad, setzen die Radmuttern auf die Bolzen und ziehen sie handfest an. Die Mutternmüssen mit den dünnen Enden nach innen montiert werden. Bewegen Sie den Reifen hin und her, umfestzustellen, ob er richtig sitzt, dann ziehen Sie die Muttern nochmals mit dem Radmutternschlüssel von Handfest. D060H02E Nach einem derartigen Radwechselsollten die Radmuttern möglichst baldin einer Garage auf korrektes Anzugs- drehmoment kontrolliert werden. Anzugsdrehmoment für Radmuttern Stahl- und Leichtmetallräder: 900-1.100 kg.cm (65-80 lb.ft)

3IM NOTFALL
12
D060J01E-AST Nach einem Radwechsel Ist ein Reifenfülldruckmesser vorhanden, die Ventilkappe entfernenund den Reifenluftdruck überprüfen. Liegt der Reifenluftdruck unter dem Richtwert, langsam zur nächstenTankstelle fahren und auf den erforder lichen wert einstellen. Ist der Druck zu hoch, Luft ablassen, bis der korrekteWert erreicht ist. Nach dem Überprüfen des Reifenluftdrucks grundsätzlich die Ventilkappe wieder aufsetzen. HXDFL4007Wird die Ventilkappe nicht wiederaufgesetzt, kann der Ventileinsatzdurch Schmutz oder Feuchtigkeit beschädigt werden, was möglicher- weise dazu führt, daß Luft aus demReifen entweicht. Das defekte Rad an Stelle des Reserverads verstauen und sichern,Wagenheber und das Werkzeug an den dafür vorgesehenen Orten versorgen.
ABSCHLEPPEN DES FAHRZEUGS
D080A01O-GST Das Fahrzeug möglichst von einem Hyundai-Händler oder einemprofessionellen Abschleppdienst abschleppen lassen. Dadurch ist gewährleistet, daß das Fahrzeug beimAbschleppen nicht beschädigt wird. Außerdem kennen professionelle Betriebe normalerweise die geltendenBestimmungen zum Abschleppen. Es ist auf jeden Fall empfehlenswert, dem Abschleppbetrieb diese Informationenzu zeigen, damit Beschädigungen vermieden werden können. Sicherstellen, daß einSicherheitskettensystem verwendet wird und alle geltenden Bestimmungen eingehalten werden.Es wird empfohlen, das Fahrzeug mit einer Radanhebevorrichtung und Nachläufern oder auf einemPritschenwagen zu transportieren.
