Hyundai Elantra 2006 Ägarmanual (in Swedish)

6AVGASRENINGSSYSTEMET
2
H020D01S-GDT
;För Dieselmotor
Alla Hyundai-bilar är utrustade med
katalysator av oxiderande typ som reducerar mängden koloxid, kolväten och partiklar i avgaserna.KATALYSATORAVGASRENINGEN
H010A01A-GDT Bilens avgasreningssystem uppfyller gällande lagkrav och är indelat i trefunktioner.
1) Sluten vevhusventilation (PCV)
2) Bränsleavdunstningssystem
3) Avgaskontroll För att avgasreningssystemet ska fungera rekommenderar vi att du låter en Hyundaiverkstad utföra serviceenligt bilens serviceprogram. H010B01A-ADT
1. Vevhusventilationen
Systemet innebär att de gaser som bildas i vevhuset återcirkulerar och blandas med insugsluften för att sugas in i cylindrarna via PCV-ventilen. H010C01E-GDT
2. Bränsleavdunstningssystemet
Systemet hindrar bensinångor från attsläppas ut.
Kanister Bränsleångor som uppstår i tankenabsorberas i en kanister. När motornär igång blandas ångorna med insugsluften och sugs in i cylindrarna via PCSV-ventilen.
PCSV-ventil Ventilen regleras av bilens elektroniska styrsystem. När motorn är kall och går på tomgång är ventilen stängd. Närmotorn blivit varm och bilen körs öppnas ventilen för att det avdunstade bränslet ska kunna förbrännas i cylindrarna. H010D01A-ADT
3. Avgaskontrollen
Systemet kontrollerar effektivt att
avgasutsläppen är renade. H020A01A-GDT För bensinmotorer
HFC505
Katalysatorn ingår som en del i avgasreningssystemet. Den ser ut som en ljuddämpare och är sammanbyggdmed avgassystemet.
Katalysator

6
AVGASRENINGSSYSTEMET
3EGR SYSTEM
H020C01S-GDT EGR SYSTEM ;För Dieselmotor Detta system hjälper till att minska den utströmmande mängden nitrösa gaser genom att återföra en del av avgaserna in i motorn och därmedsänka förbränningstemperaturen.
H020B01A-GDT
ALLMÄNT OM KATALYSATORN
Katalysatorn har mycket hög
arbetstemperatur. Det innebär att om oförbränd bensin når katalysatorn kan det uppstå brand. Det undviker dugenom att följa dessa anvisningar:
o Tanka endast blyfri bensin.
o Se till att motorn är i gott trim. Extremt hög temperatur i katalysatorn kan medföra störningar i det elektroniska tändnings- och/eller insprutningssystemet.
o Om motorn tjuvstannar, knackar
eller är svårstartad bör du snarast tabilen till en Hyundaiverkstad.
o Kör aldrig tanken tom. Motorn misständer när bränslet tar slut och det medför hård belastning på katalysatorn.
o Undvik tomgångskörning över 10 minuter. (Följ gällande bestäm-melser för tomgångskörning).
o Katalysatorn skadas om bilen skjuts
eller bogseras igång. o Parkera aldrig över brännbara mate-
rial, som t ex torra löv. De kanantändas av den heta katalysatorn.
o Rör inte någon del av det heta
avgassystemet inklusive kataly-satorn när motorn är igång eller nyligen körts. Du kan bränna dig.
o Hyundaiverkstaden ger dig den ser- vice du behöver.

Fordonets identitetsnummer (VIN) .............................. 7-2 Motornummer............................................................... 7-2
Rekommenderat lufttryck i däcken .............................. 7-3 Vinterdäck .................................................................... 7-4
Snökedjor ..................................................................... 7-4
Skiftning av däck .......................................................... 7-4
Hjulens balansering ...................................................... 7-5Väggreppet ................................................................... 7-5
När skall däck bytas .................................................... 7-5
Reservhjul och verktyg ................................................ 7-6
7
VÄRT ATT VETA
Allmän information
7

7ALLMÄN INFORMATION
2
I010B01B

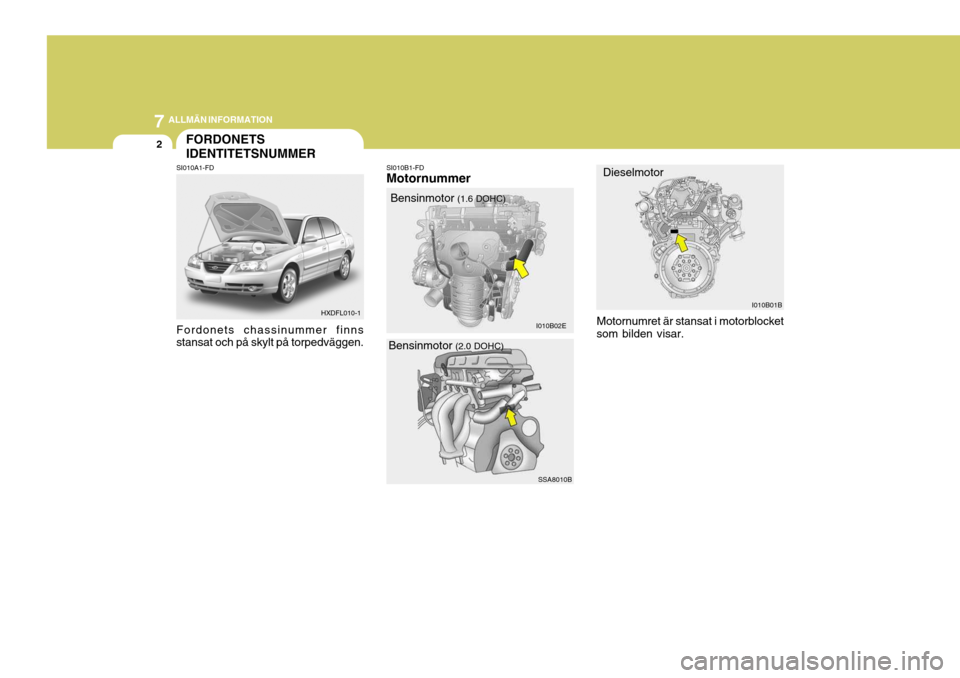

FORDONETS IDENTITETSNUMMER
SI010B1-FD Motornummer
SI010A1-FD Fordonets chassinummer finns stansat och på skylt på torpedväggen. Motornumret är stansat i motorblocket
som bilden visar.
HXDFL010-1
I010B02E
SSA8010B
Bensinmotor
(1.6 DOHC)
Bensinmotor (2.0 DOHC) Dieselmotor

7
ALLMÄN INFORMATION
3DÄCK
VIKTIGT:
Tänk på följande:
o Kontrollera trycket när däcken är kalla. Dvs efter att bilen stått parkerad minst tre timmar ellerinte körts mer än 1.6 km.
o Kontrollera samtidigt lufttrycket
i reservdäcket.
SI010C1-FD
INFORMATION OM DÄCKTRYCK
Däcktrycksinformation finns på
vänster framdörrs gavel. I030A03E-GDT REKOMMENDERAT LUFTTRYCK I DÄCKEN
En dekal med rekommenderat lufttryck
sitter på mittstolpen. Dessa lufttryck ger bästa kombination av åkkomfort, däckslitage och väghållning undernormala förhållanden.
5.5Jx15 5.5Jx15 Däckdi-
mension
Fälgdi-
mension Lufttryck , kPa (PSI)
185/65R15 195/60R15 Bak
210(30) 210(30) Fram
230(33)230(33)
Upp till 2
personer Upp till max
belastning
Bak
230(33)230(33)
Fram
210(30)210(30)
Lufttrycket skall kontrolleras minst en
gång per månad. Rätt lufttryck skall hållas i däcken av bl a följande skäl:
o För lågt lufttryck ger ojämn förslitning och sämre köregenskaper.
o För högt lufttryck ökar risken för skador i däcken och ger ojämnförslitning.
I030A01E
!

7ALLMÄN INFORMATION
4
!

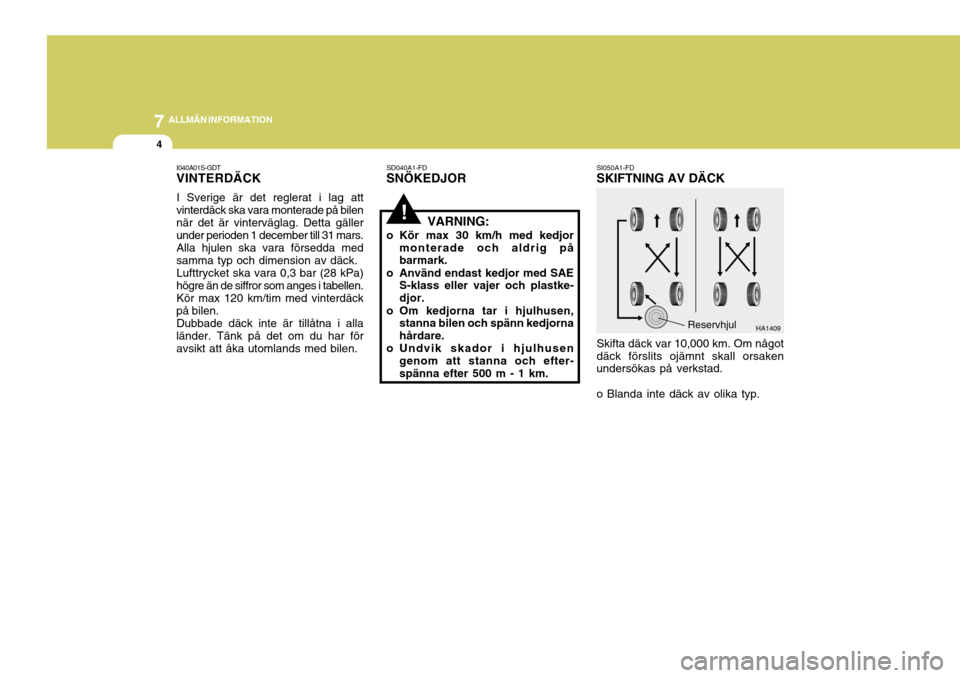

SI050A1-FD SKIFTNING AV DÄCK Skifta däck var 10,000 km. Om något däck förslits ojämnt skall orsaken undersökas på verkstad. o Blanda inte däck av olika typ. HA1409
Reservhjul
SD040A1-FD
SNÖKEDJOR
VARNING:
o Kör max 30 km/h med kedjor monterade och aldrig på barmark.
o Använd endast kedjor med SAE S-klass eller vajer och plastke- djor.
o Om kedjorna tar i hjulhusen, stanna bilen och spänn kedjornahårdare.
o Undvik skador i hjulhusen
genom att stanna och efter-spänna efter 500 m - 1 km.
I040A01S-GDT
VINTERDÄCK
I Sverige är det reglerat i lag att
vinterdäck ska vara monterade på bilen när det är vinterväglag. Detta gäller under perioden 1 december till 31 mars. Alla hjulen ska vara försedda med
samma typ och dimension av däck.
Lufttrycket ska vara 0,3 bar (28 kPa)
högre än de siffror som anges i tabellen.
Kör max 120 km/tim med vinterdäck
på bilen.
Dubbade däck inte är tillåtna i alla
länder. Tänk på det om du har för avsikt att åka utomlands med bilen.

7
ALLMÄN INFORMATION
5
I090A01HP-GDT NÄR SKALL DÄCK BYTAS
Slitagevarnare
1.6 mm (0.06 in.)
HXDFL248
I080A01A-ADT
VÄGGREPPET
Däckens grepp mot vägbanan blir
sämre när de börjar bli slitna, om lufttrycket i däcken är felaktigt eller om vägbanan är våt. Däcken måstebytas när förslitningsvarnarna framträder. Kör alltid långsammare när det regnar eller när det ligger snöeller is på vägbanan. De däck som sitter på bilen vidleverans har inbyggda slitagevarnare, som syns som ett streck över slitbanan när mönsterdjupet är 1,6 mm. Närslitagevarnarna syns på ett däck måste det omgående bytas. Nya däck och fälgar måste vara godkända för bilen.Hör med återförsäljaren om du har för avsikt att byta till annan dimension än original.
I070A01A-ADT
BALANSERING AV HJULEN
Obalanserade hjul medför försämrade
köregenskaper och ökat däckslitage. Även om däcken är balanserade när bilen levereras, kan de efter en längrekörsträcka behöva balanseras igen. Om ett däck demonterats från fälgen
måste hjulet balanseras.
!VARNING:
o Att köra med för hårt slitna däck är både farligt och olagligt. Bromssträckan förlängs ochstyrningen fungerar sämre p g a sämre väggrepp. Samma typ och dimension av däck ska sitta påalla fyra hjulen efter ett däckbyte.
o Bilen är fabriksutrustad med däck av hög kvalitet för att ge säkraköregenskaper.Montera aldrig däck av annan di-mension och typ på bilen. De kan försämra vägegenskaperna. Vid byte av däck ska alla fyra däcken vara av samma fabrikat, dimension och specifikation samtha samma mönster.Tänk också på att skifta hjulen såatt däckslitaget alltid är jämnt påalla fyra hjulen. Det är mycket viktigt på en 4-hjulsdriven bil.

7ALLMÄN INFORMATION

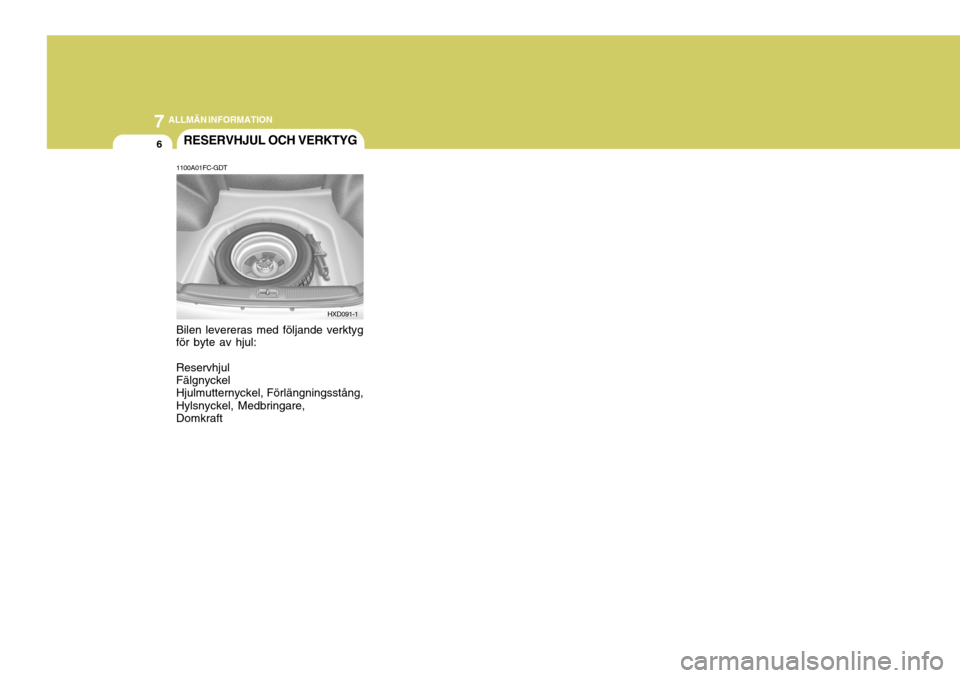

6RESERVHJUL OCH VERKTYG
1100A01FC-GDT Bilen levereras med följande verktyg
för byte av hjul:
Reservhjul Fälgnyckel Hjulmutternyckel, Förlängningsstång, Hylsnyckel, Medbringare, Domkraft HXD091-1

MÃ¥tt ............................................................................... 8-2
Motor .............................................................. ............... 8-3
Smörjschema ................................................................ 8-4
8
TEKNISKA DATA
8

8 TEKNISKA DATA
2
J010A02E-GDT MÃ…TT
1425 (56.1)
2610 (102.8)
1485 (58.5) 1475 (58.1)
LängdBredd Höjd (obelastad)Hjulbas Spårvidd
Fram Bak
Typ Rattens SpelKuggstångens Slag Typ av oljepump
Kuggstång0 ~ 30 mm (0 ~ 1.18 in.) 144 mm (5.67 in.)Vingtyp
SJ030A1-FD BRÄNSLESYSTEM
J020A01E-GATSERVOSTYRNING J030A02E-GDTDÄCK
Däckdimension
185/65 R15 195/60 R15
Standard (Stålfälg)Option
SJ060A1-FD BROMSAR Dubbelkrets med servo Ventilerade skivor Solida skivor (med ABS) TrumbromsarWire, bakhjul
TypFram Bak Parkeringsbroms
Punkt Batteri Generator
J040A03E-GDT ELEKTRISKA ENHETER
Bensin
MF60AH, MF60AH(12V) 90A (13.5V)
mm (in.)
Bränsletan- kensvolymLiter
55 US.gal
14.5 Imp.gal
12
Diesel
CMF 80 AH 120A (12V)
4 Dörrars
4525 (178.1)
1725 (67.9) 5 Dörrars
4520 (177.9)
1720 (67.7)Lufttryck210 (30) 210 (30)
kPa (psi)
