Hyundai Elantra 2012 Manuel du propriétaire (in French)

Entretien
88 7

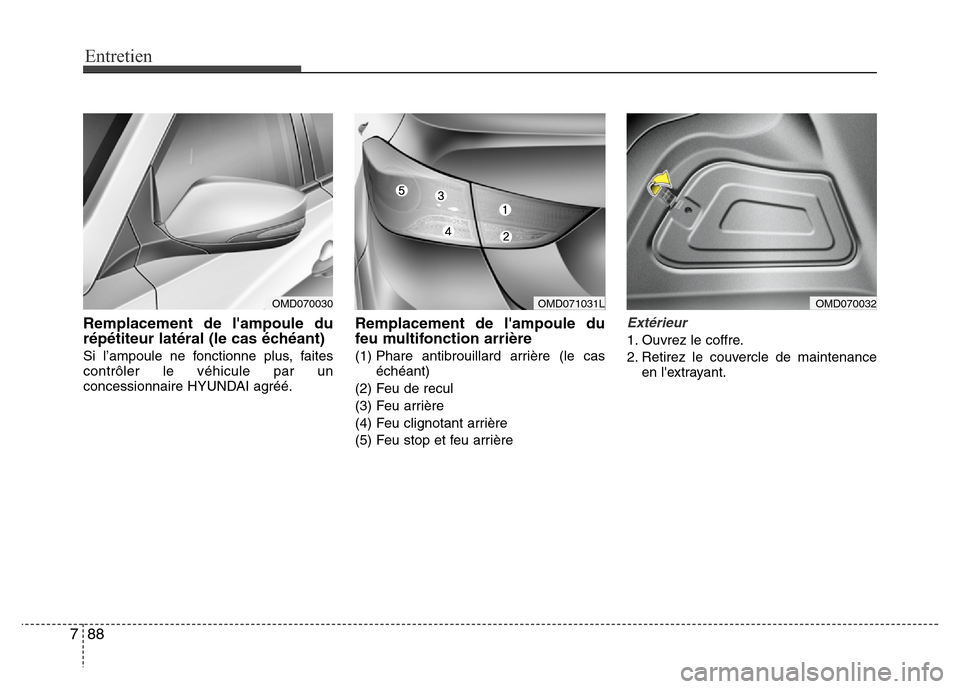

Remplacement de l'ampoule du
répétiteur latéral (le cas échéant)
Si l’ampoule ne fonctionne plus, faites
contrôler le véhicule par un
concessionnaire HYUNDAI agréé.
Remplacement de l'ampoule du
feu multifonction arrière
(1) Phare antibrouillard arrière (le cas
échéant)
(2) Feu de recul
(3) Feu arrière
(4) Feu clignotant arrière
(5) Feu stop et feu arrière
Extérieur
1. Ouvrez le coffre.
2. Retirez le couvercle de maintenance
en l'extrayant.
OMD070032OMD070030OMD071031L

789
Entretien

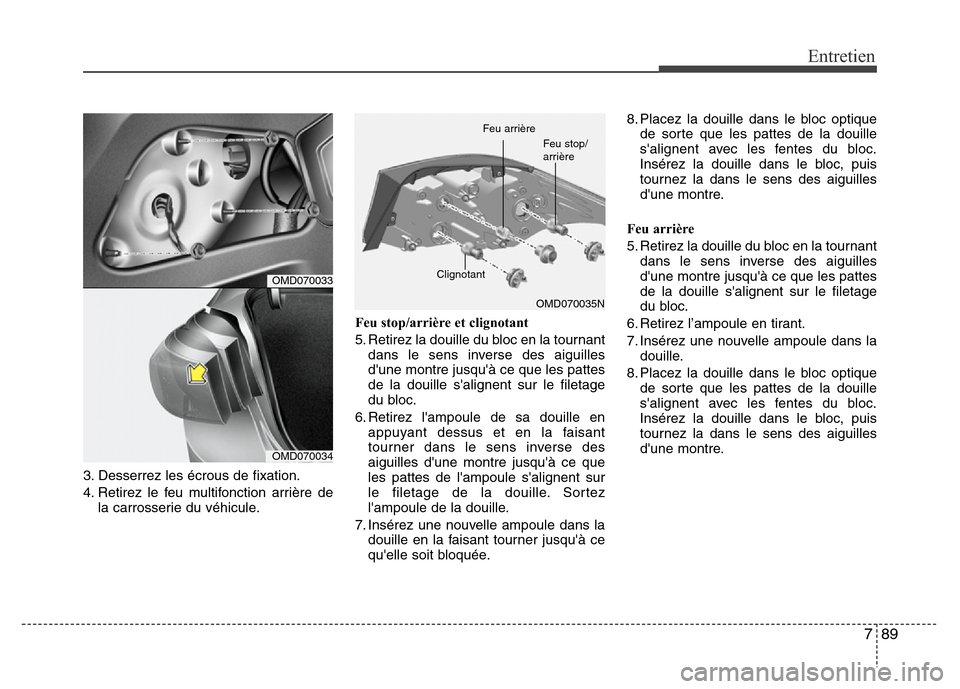

3. Desserrez les écrous de fixation.
4. Retirez le feu multifonction arrière de
la carrosserie du véhicule.Feu stop/arrière et clignotant
5. Retirez la douille du bloc en la tournant
dans le sens inverse des aiguilles
d'une montre jusqu'à ce que les pattes
de la douille s'alignent sur le filetage
du bloc.
6. Retirez l'ampoule de sa douille en
appuyant dessus et en la faisant
tourner dans le sens inverse des
aiguilles d'une montre jusqu'à ce que
les pattes de l'ampoule s'alignent sur
le filetage de la douille. Sortez
l'ampoule de la douille.
7. Insérez une nouvelle ampoule dans la
douille en la faisant tourner jusqu'à ce
qu'elle soit bloquée.8. Placez la douille dans le bloc optique
de sorte que les pattes de la douille
s'alignent avec les fentes du bloc.
Insérez la douille dans le bloc, puis
tournez la dans le sens des aiguilles
d'une montre.
Feu arrière
5. Retirez la douille du bloc en la tournant
dans le sens inverse des aiguilles
d'une montre jusqu'à ce que les pattes
de la douille s'alignent sur le filetage
du bloc.
6. Retirez l’ampoule en tirant.
7. Insérez une nouvelle ampoule dans la
douille.
8. Placez la douille dans le bloc optique
de sorte que les pattes de la douille
s'alignent avec les fentes du bloc.
Insérez la douille dans le bloc, puis
tournez la dans le sens des aiguilles
d'une montre.
OMD070033
OMD070034
OMD070035N ClignotantFeu stop/
arrière Feu arrière

Entretien
90 7
Éclairage intérieur
1. Ouvrez le coffre.
2. Desserrez la vis de fixation du
couvercle de coffre et retirez ce
dernier.
3. Débranchez le connecteur et tournez
les écrous dans le sens antihoraire
pour les retirer.Feu de recul
1. Retirez le feu.
2. Retirez la douille en la tournant dans
le sens antihoraire, jusqu'à ce que ses
pattes s'alignent sur les encoches du
feu.
3. Tirez sur l'ampoule pour la retirer.4. Insérez une nouvelle ampoule dans la
douille.
5. Installez le feu dans le coffre.
6. Remettez les écrous et le connecteur
en place, puis replacez le couvercle de
coffre en enfonçant la vis.
Feux arrière anti-brouillard
(le cas échéant)
4. Retirez la douille du bloc en la tournant
dans le sens inverse des aiguilles
d'une montre jusqu'à ce que les pattes
de la douille s'alignent sur le filetage
du bloc.
5. Retirez l'ampoule de sa douille en
appuyant dessus et en la faisant
tourner dans le sens inverse des
aiguilles d'une montre jusqu'à ce que
les pattes de l'ampoule s'alignent sur
le filetage de la douille. Sortez
l'ampoule de la douille.
6. Insérez une nouvelle ampoule dans la
douille en la faisant tourner jusqu'à ce
qu'elle soit bloquée.
7. Placez la douille dans le bloc optique
de sorte que les pattes de la douille
s'alignent avec les fentes du bloc.
Insérez la douille dans le bloc, puis
tournez la dans le sens des aiguilles
d'une montre.
OMD070037
OMD070038
OMD070039
OMD070040 Feux arrière anti-brouillard (le cas échéant)
Feu de recul

791
Entretien

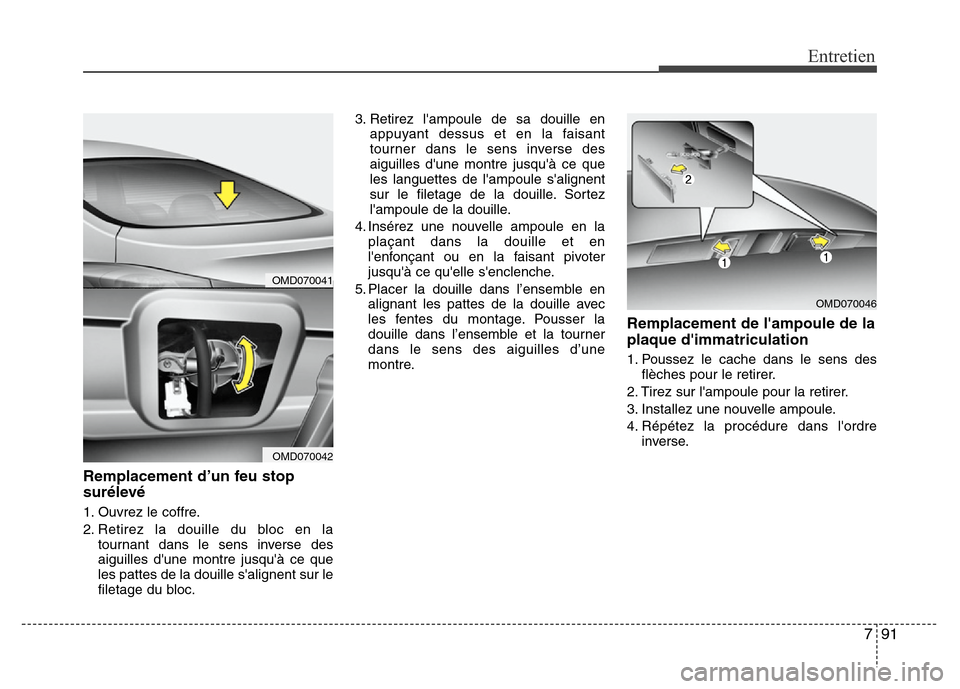

Remplacement d’un feu stop
surélevé
1. Ouvrez le coffre.
2. Retirez la douille du bloc en la
tournant dans le sens inverse des
aiguilles d'une montre jusqu'à ce que
les pattes de la douille s'alignent sur le
filetage du bloc.3. Retirez l'ampoule de sa douille en
appuyant dessus et en la faisant
tourner dans le sens inverse des
aiguilles d'une montre jusqu'à ce que
les languettes de l'ampoule s'alignent
sur le filetage de la douille. Sortez
l'ampoule de la douille.
4. Insérez une nouvelle ampoule en la
plaçant dans la douille et en
l'enfonçant ou en la faisant pivoter
jusqu'à ce qu'elle s'enclenche.
5. Placer la douille dans l’ensemble en
alignant les pattes de la douille avec
les fentes du montage. Pousser la
douille dans l’ensemble et la tourner
dans le sens des aiguilles d’une
montre.
Remplacement de l'ampoule de la
plaque d'immatriculation
1. Poussez le cache dans le sens des
flèches pour le retirer.
2. Tirez sur l'ampoule pour la retirer.
3. Installez une nouvelle ampoule.
4. Répétez la procédure dans l'ordre
inverse.
OMD070041
OMD070042
OMD070046

Entretien
92 7

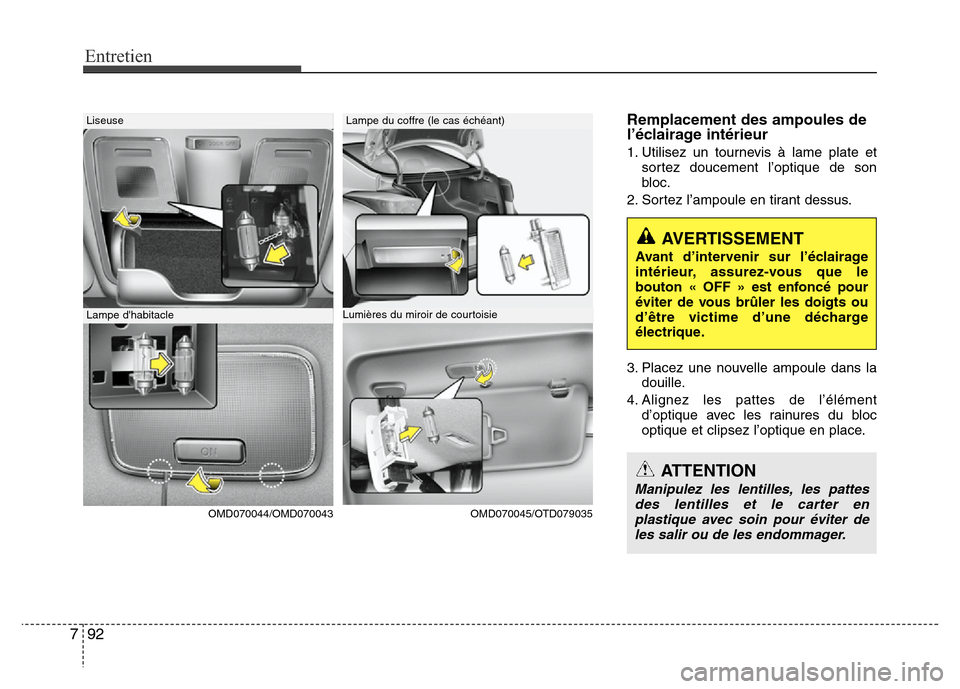

Remplacement des ampoules de
l’éclairage intérieur
1. Utilisez un tournevis à lame plate et
sortez doucement l’optique de son
bloc.
2. Sortez l’ampoule en tirant dessus.
3. Placez une nouvelle ampoule dans la
douille.
4. Alignez les pattes de l’élément
d’optique avec les rainures du bloc
optique et clipsez l’optique en place.
AVERTISSEMENT
Avant d’intervenir sur l’éclairage
intérieur, assurez-vous que le
bouton « OFF » est enfoncé pour
éviter de vous brûler les doigts ou
d’être victime d’une décharge
électrique.
Lampe du coffre (le cas échéant)Liseuse
Lumières du miroir de courtoisieLampe d'habitacle
OMD070044/OMD070043 OMD070045/OTD079035
ATTENTION
Manipulez les lentilles, les pattes
des lentilles et le carter en
plastique avec soin pour éviter de
les salir ou de les endommager.

793
Entretien

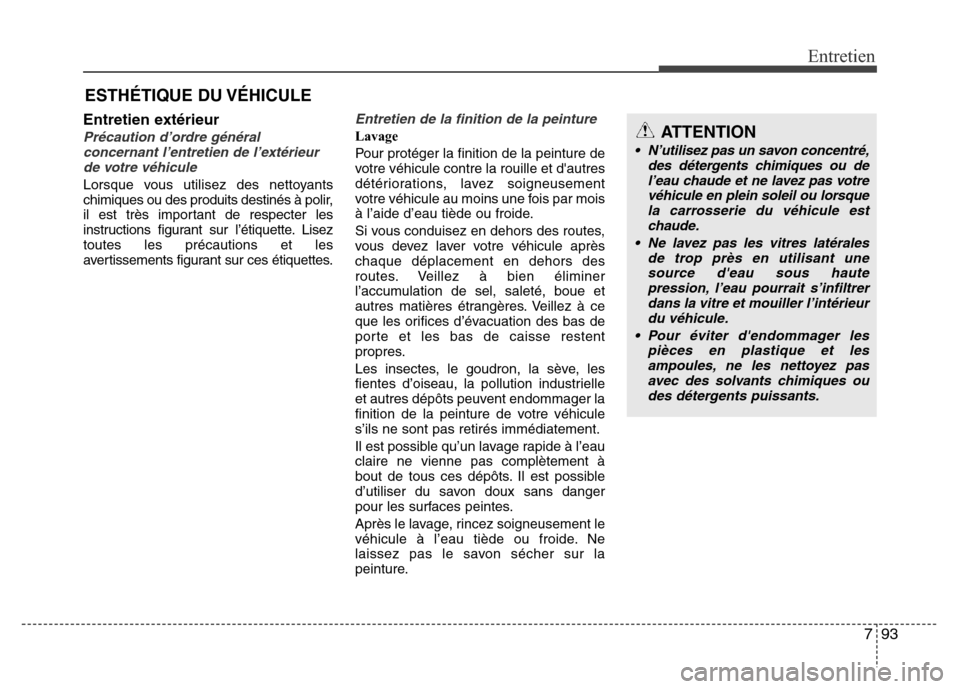

ESTHÉTIQUE DU VÉHICULE
Entretien extérieur
Précaution d’ordre général
concernant l’entretien de l’extérieur
de votre véhicule
Lorsque vous utilisez des nettoyants
chimiques ou des produits destinés à polir,
il est très important de respecter les
instructions figurant sur l’étiquette. Lisez
toutes les précautions et les
avertissements figurant sur ces étiquettes.
Entretien de la finition de la peinture
Lavage
Pour protéger la finition de la peinture de
votre véhicule contre la rouille et d'autres
détériorations, lavez soigneusement
votre véhicule au moins une fois par mois
à l’aide d’eau tiède ou froide.
Si vous conduisez en dehors des routes,
vous devez laver votre véhicule après
chaque déplacement en dehors des
routes. Veillez à bien éliminer
l’accumulation de sel, saleté, boue et
autres matières étrangères. Veillez à ce
que les orifices d’évacuation des bas de
porte et les bas de caisse restent
propres.
Les insectes, le goudron, la sève, les
fientes d’oiseau, la pollution industrielle
et autres dépôts peuvent endommager la
finition de la peinture de votre véhicule
s’ils ne sont pas retirés immédiatement.
Il est possible qu’un lavage rapide à l’eau
claire ne vienne pas complètement à
bout de tous ces dépôts. Il est possible
d’utiliser du savon doux sans danger
pour les surfaces peintes.
Après le lavage, rincez soigneusement le
véhicule à l’eau tiède ou froide. Ne
laissez pas le savon sécher sur la
peinture.ATTENTION
• N’utilisez pas un savon concentré,
des détergents chimiques ou de
l’eau chaude et ne lavez pas votre
véhicule en plein soleil ou lorsque
la carrosserie du véhicule est
chaude.
• Ne lavez pas les vitres latérales
de trop près en utilisant une
source d'eau sous haute
pression, l’eau pourrait s’infiltrer
dans la vitre et mouiller l’intérieur
du véhicule.
• Pour éviter d'endommager les
pièces en plastique et les
ampoules, ne les nettoyez pas
avec des solvants chimiques ou
des détergents puissants.

Entretien

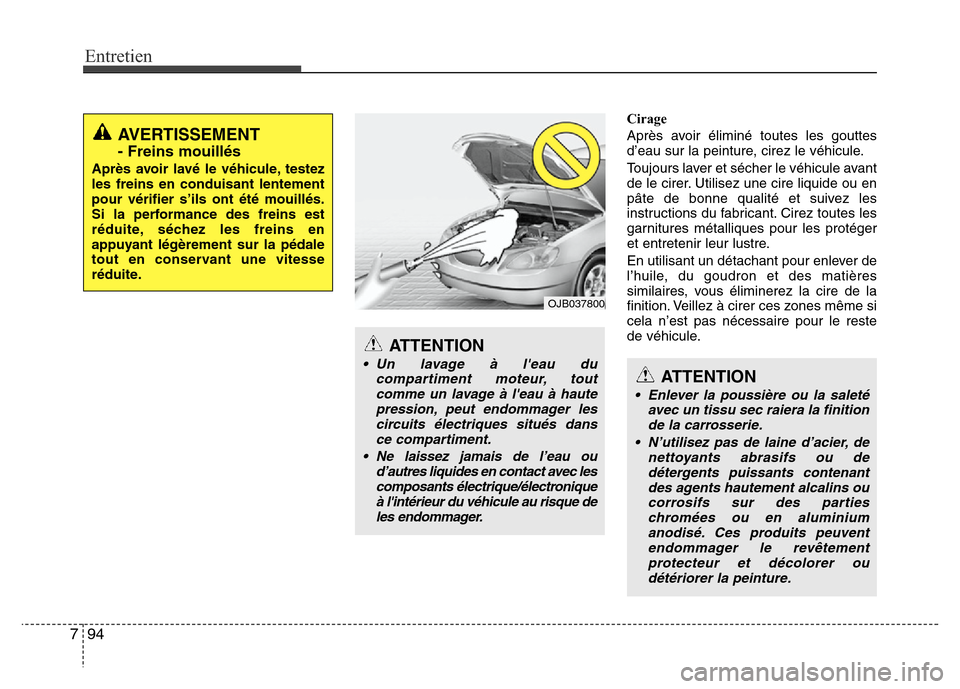

94 7
Cirage
Après avoir éliminé toutes les gouttes
d’eau sur la peinture, cirez le véhicule.
Toujours laver et sécher le véhicule avant
de le cirer. Utilisez une cire liquide ou en
pâte de bonne qualité et suivez les
instructions du fabricant. Cirez toutes les
garnitures métalliques pour les protéger
et entretenir leur lustre.
En utilisant un détachant pour enlever de
l’huile, du goudron et des matières
similaires, vous éliminerez la cire de la
finition. Veillez à cirer ces zones même si
cela n’est pas nécessaire pour le reste
de véhicule.
ATTENTION
• Un lavage à l'eau du
compartiment moteur, tout
comme un lavage à l'eau à haute
pression, peut endommager les
circuits électriques situés dans
ce compartiment.
• Ne laissez jamais de l’eau ou
d’autres liquides en contact avec les
composants électrique/électronique
à l'intérieur du véhicule au risque de
les endommager.
OJB037800
ATTENTION
• Enlever la poussière ou la saleté
avec un tissu sec raiera la finition
de la carrosserie.
• N’utilisez pas de laine d’acier, de
nettoyants abrasifs ou de
détergents puissants contenant
des agents hautement alcalins ou
corrosifs sur des parties
chromées ou en aluminium
anodisé. Ces produits peuvent
endommager le revêtement
protecteur et décolorer ou
détériorer la peinture.
AVERTISSEMENT
- Freins mouillés
Après avoir lavé le véhicule, testez
les freins en conduisant lentement
pour vérifier s’ils ont été mouillés.
Si la performance des freins est
réduite, séchez les freins en
appuyant légèrement sur la pédale
tout en conservant une vitesse
réduite.

795
Entretien

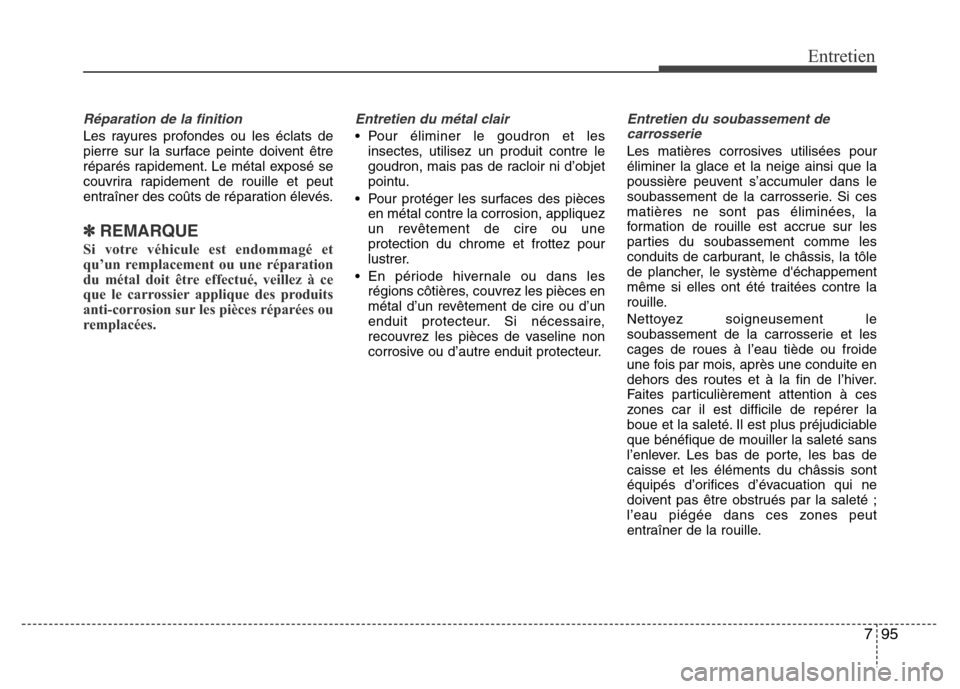

Réparation de la finition
Les rayures profondes ou les éclats de
pierre sur la surface peinte doivent être
réparés rapidement. Le métal exposé se
couvrira rapidement de rouille et peut
entraîner des coûts de réparation élevés.
✽REMARQUE
Si votre véhicule est endommagé et
qu’un remplacement ou une réparation
du métal doit être effectué, veillez à ce
que le carrossier applique des produits
anti-corrosion sur les pièces réparées ou
remplacées.
Entretien du métal clair
• Pour éliminer le goudron et les
insectes, utilisez un produit contre le
goudron, mais pas de racloir ni d’objet
pointu.
• Pour protéger les surfaces des pièces
en métal contre la corrosion, appliquez
un revêtement de cire ou une
protection du chrome et frottez pour
lustrer.
• En période hivernale ou dans les
régions côtières, couvrez les pièces en
métal d’un revêtement de cire ou d’un
enduit protecteur. Si nécessaire,
recouvrez les pièces de vaseline non
corrosive ou d’autre enduit protecteur.
Entretien du soubassement de
carrosserie
Les matières corrosives utilisées pour
éliminer la glace et la neige ainsi que la
poussière peuvent s’accumuler dans le
soubassement de la carrosserie. Si ces
matières ne sont pas éliminées, la
formation de rouille est accrue sur les
parties du soubassement comme les
conduits de carburant, le châssis, la tôle
de plancher, le système d'échappement
même si elles ont été traitées contre la
rouille.
Nettoyez soigneusement le
soubassement de la carrosserie et les
cages de roues à l’eau tiède ou froide
une fois par mois, après une conduite en
dehors des routes et à la fin de l’hiver.
Faites particulièrement attention à ces
zones car il est difficile de repérer la
boue et la saleté. Il est plus préjudiciable
que bénéfique de mouiller la saleté sans
l’enlever. Les bas de porte, les bas de
caisse et les éléments du châssis sont
équipés d’orifices d’évacuation qui ne
doivent pas être obstrués par la saleté ;
l’eau piégée dans ces zones peut
entraîner de la rouille.

Entretien
96 7
Entretien de roue chromée ou en
aluminium
Les roues en aluminium ou chromées
sont recouvertes d'une finition de
protection transparente.
• N'utilisez pas de nettoyant abrasif, de
composés polissant, de solvant, de
brosse d'acier sur les roues en
aluminium ou chromées . Ils peuvent
rayer ou endommager la finition.
• Nettoyez la roue lorsqu'elle a refroidi
• Utilisez uniquement un savon doux ou
du détergent neutre, puis rincez
soigneusement à l’eau. Veillez à
nettoyer les roues après avoir roulé sur
des routes salées. Cela permet d’éviter
la corrosion.
• Évitez de nettoyer les roues avec les
rouleaux de lavage automatique
rapides.
• N'utilisez pas de détergent alcalins ou
acides. Ils peuvent endommager et
provoquer l'érosion des roues en
aluminium ou chromées recouvertes
d'une finition de protection
transparente.
Protection contre la corrosion
Protéger votre véhicule contre la
corrosion
En utilisant les méthodes de conception
et de construction les plus
perfectionnées pour combattre la
corrosion, nous fabriquons des voitures
haut de gamme. Toutefois, il ne s’agit là
que d’une partie du travail. Pour obtenir
de votre véhicule une résistance à la
corrosion sur le long terme, la
coopération du propriétaire est
indispensable.
Causes courantes de corrosion
Les causes les plus courantes de
corrosion de votre véhicule sont :
• Le sel, la saleté et l’humidité qui
s’accumule sous le véhicule.
• L’élimination de la peinture ou des
revêtements protecteurs par des
pierres, des gravillons, l’abrasion ou
des légères éraflures et bosses qui
laissent le métal non protégé et
exposé à la corrosion.AVERTISSEMENT
Après avoir lavé le véhicule, testez
les freins en conduisant lentement
pour vérifier s’ils ont été mouillés.
Si la performance des freins est
réduite, séchez les freins en
appuyant légèrement sur la pédale
tout en conservant une vitesse
réduite.

797
Entretien

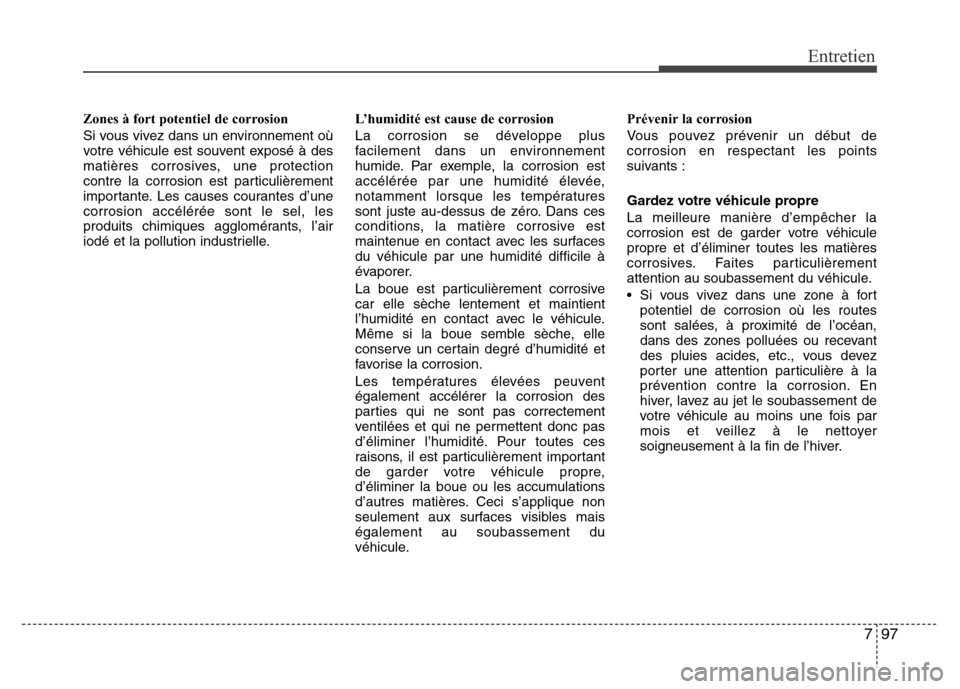

Zones à fort potentiel de corrosion
Si vous vivez dans un environnement où
votre véhicule est souvent exposé à des
matières corrosives, une protection
contre la corrosion est particulièrement
importante. Les causes courantes d’une
corrosion accélérée sont le sel, les
produits chimiques agglomérants, l’air
iodé et la pollution industrielle.L’humidité est cause de corrosion
La corrosion se développe plus
facilement dans un environnement
humide. Par exemple, la corrosion est
accélérée par une humidité élevée,
notamment lorsque les températures
sont juste au-dessus de zéro. Dans ces
conditions, la matière corrosive est
maintenue en contact avec les surfaces
du véhicule par une humidité difficile à
évaporer.
La boue est particulièrement corrosive
car elle sèche lentement et maintient
l’humidité en contact avec le véhicule.
Même si la boue semble sèche, elle
conserve un certain degré d’humidité et
favorise la corrosion.
Les températures élevées peuvent
également accélérer la corrosion des
parties qui ne sont pas correctement
ventilées et qui ne permettent donc pas
d’éliminer l’humidité. Pour toutes ces
raisons, il est particulièrement important
de garder votre véhicule propre,
d’éliminer la boue ou les accumulations
d’autres matières. Ceci s’applique non
seulement aux surfaces visibles mais
également au soubassement du
véhicule.Prévenir la corrosion
Vous pouvez prévenir un début de
corrosion en respectant les points
suivants :
Gardez votre véhicule propre
La meilleure manière d’empêcher la
corrosion est de garder votre véhicule
propre et d’éliminer toutes les matières
corrosives. Faites particulièrement
attention au soubassement du véhicule.
• Si vous vivez dans une zone à fort
potentiel de corrosion où les routes
sont salées, à proximité de l’océan,
dans des zones polluées ou recevant
des pluies acides, etc., vous devez
porter une attention particulière à la
prévention contre la corrosion. En
hiver, lavez au jet le soubassement de
votre véhicule au moins une fois par
mois et veillez à le nettoyer
soigneusement à la fin de l’hiver.
