Hyundai Elantra 2012 Manuel du propriétaire (in French)

Entretien
68 7

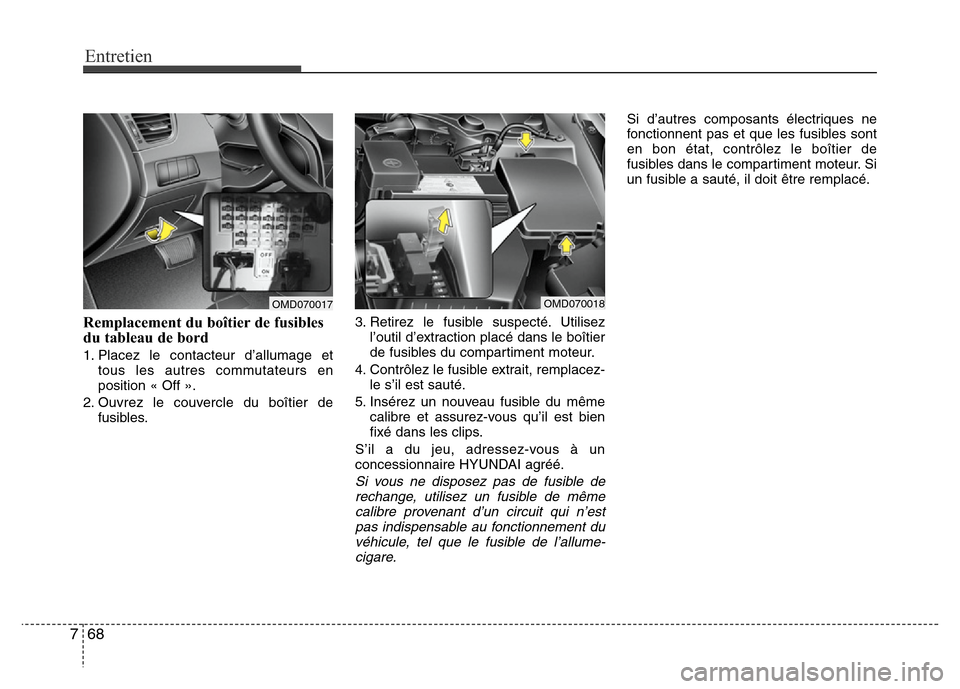

Remplacement du boîtier de fusibles
du tableau de bord
1. Placez le contacteur d’allumage et
tous les autres commutateurs en
position « Off ».
2. Ouvrez le couvercle du boîtier de
fusibles.3. Retirez le fusible suspecté. Utilisez
l’outil d’extraction placé dans le boîtier
de fusibles du compartiment moteur.
4. Contrôlez le fusible extrait, remplacez-
le s’il est sauté.
5. Insérez un nouveau fusible du même
calibre et assurez-vous qu’il est bien
fixé dans les clips.
S’il a du jeu, adressez-vous à un
concessionnaire HYUNDAI agréé.
Si vous ne disposez pas de fusible de
rechange, utilisez un fusible de même
calibre provenant d’un circuit qui n’est
pas indispensable au fonctionnement du
véhicule, tel que le fusible de l’allume-
cigare.
Si d’autres composants électriques ne
fonctionnent pas et que les fusibles sont
en bon état, contrôlez le boîtier de
fusibles dans le compartiment moteur. Si
un fusible a sauté, il doit être remplacé.
OMD070017OMD070018

769
Entretien

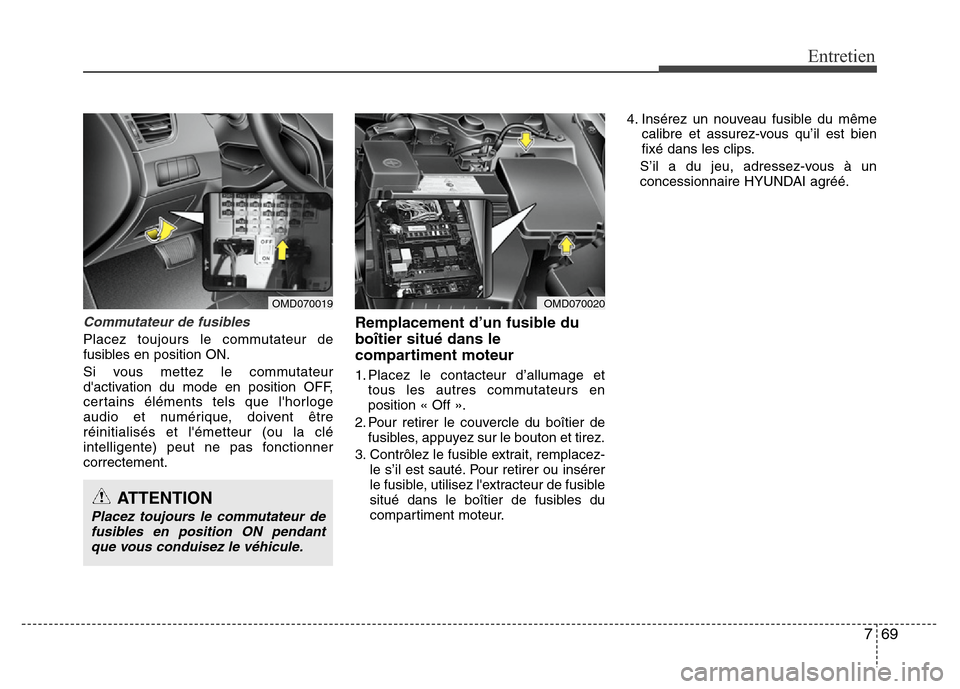

Commutateur de fusibles
Placez toujours le commutateur de
fusibles en position ON.
Si vous mettez le commutateur
d'activation du mode en position OFF,
certains éléments tels que l'horloge
audio et numérique, doivent être
réinitialisés et l'émetteur (ou la clé
intelligente) peut ne pas fonctionner
correctement.
Remplacement d’un fusible du
boîtier situé dans le
compartiment moteur
1. Placez le contacteur d’allumage et
tous les autres commutateurs en
position « Off ».
2. Pour retirer le couvercle du boîtier de
fusibles, appuyez sur le bouton et tirez.
3. Contrôlez le fusible extrait, remplacez-
le s’il est sauté. Pour retirer ou insérer
le fusible, utilisez l'extracteur de fusible
situé dans le boîtier de fusibles du
compartiment moteur.4. Insérez un nouveau fusible du même
calibre et assurez-vous qu’il est bien
fixé dans les clips.
S’il a du jeu, adressez-vous à un
concessionnaire HYUNDAI agréé.
OMD070019OMD070020
ATTENTION
Placez toujours le commutateur de
fusibles en position ON pendant
que vous conduisez le véhicule.

Entretien
70 7

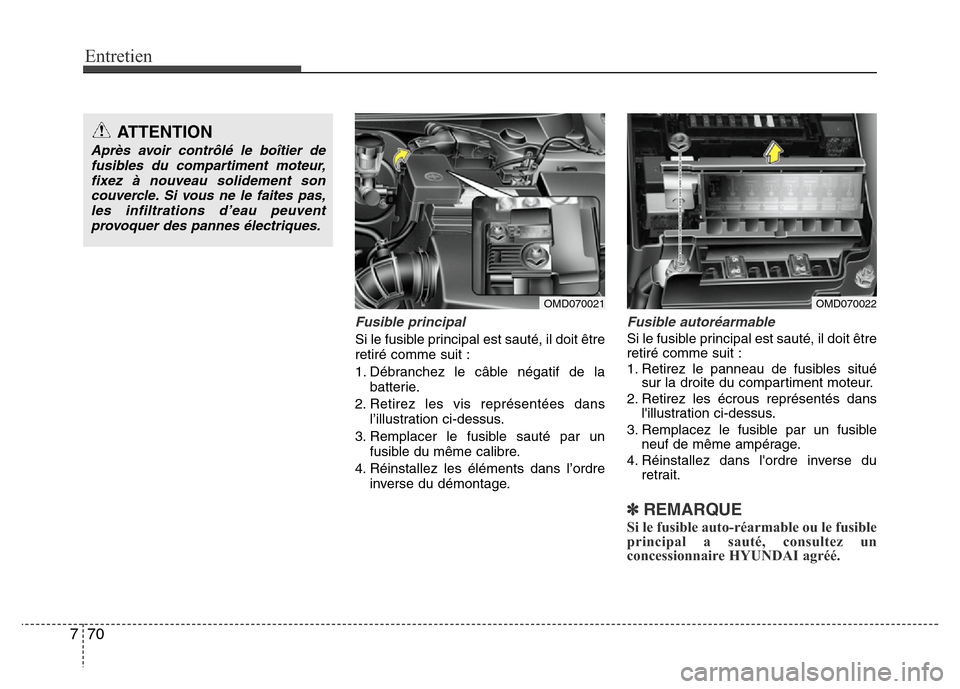

Fusible principal
Si le fusible principal est sauté, il doit être
retiré comme suit :
1. Débranchez le câble négatif de la
batterie.
2. Retirez les vis représentées dans
l’illustration ci-dessus.
3. Remplacer le fusible sauté par un
fusible du même calibre.
4. Réinstallez les éléments dans l’ordre
inverse du démontage.
Fusible autoréarmable
Si le fusible principal est sauté, il doit être
retiré comme suit :
1. Retirez le panneau de fusibles situé
sur la droite du compartiment moteur.
2. Retirez les écrous représentés dans
l'illustration ci-dessus.
3. Remplacez le fusible par un fusible
neuf de même ampérage.
4. Réinstallez dans l'ordre inverse du
retrait.
✽REMARQUE
Si le fusible auto-réarmable ou le fusible
principal a sauté, consultez un
concessionnaire HYUNDAI agréé.
ATTENTION
Après avoir contrôlé le boîtier de
fusibles du compartiment moteur,
fixez à nouveau solidement son
couvercle. Si vous ne le faites pas,
les infiltrations d’eau peuvent
provoquer des pannes électriques.
OMD070021OMD070022

771
Entretien
✽REMARQUE
Les descriptions du panneau de fusibles
contenues dans ce manuel peuvent ne
pas s'appliquer à votre véhicule. Au
moment de l'impression, les infor-
mations contenues dans le manuel
étaient exactes. Si vous examinez le
boîtier de fusibles de votre véhicule,
reportez-vous à l’étiquette du boîtier de
fusibles.

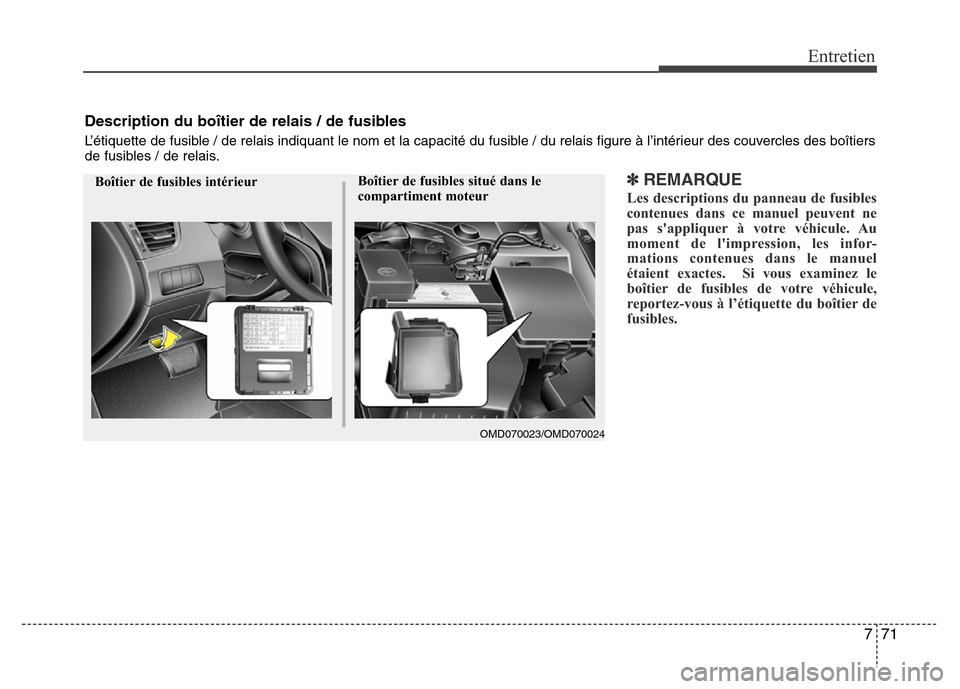

Description du boîtier de relais / de fusibles
L’étiquette de fusible / de relais indiquant le nom et la capacité du fusible / du relais figure à l’intérieur des couvercles des boîtiers
de fusibles / de relais.
Boîtier de fusibles intérieurBoîtier de fusibles situé dans le
compartiment moteur
OMD070023/OMD070024

Entretien
72 7

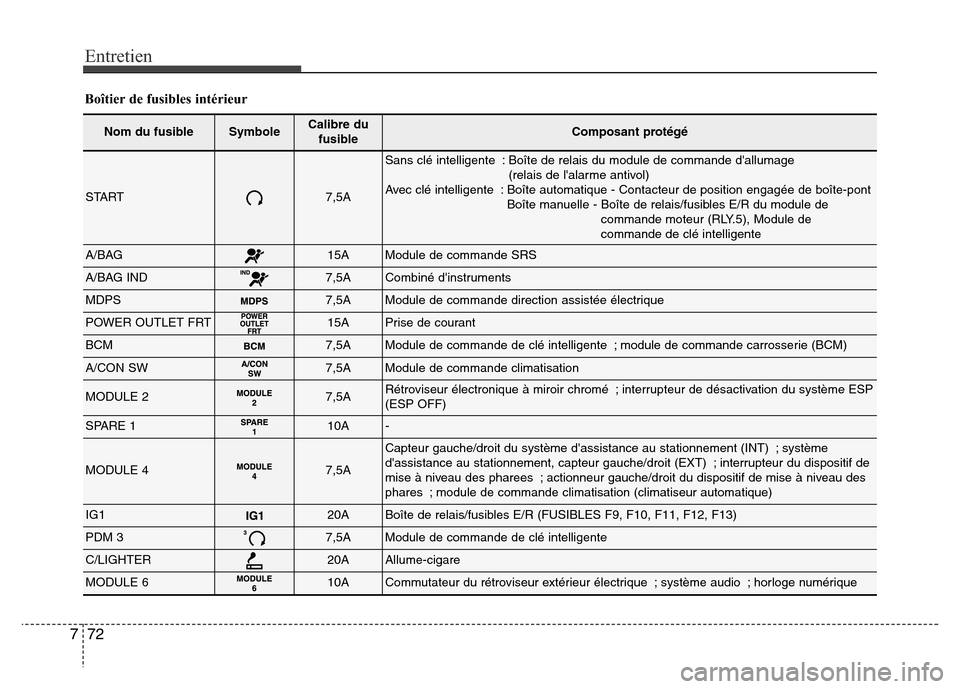

Boîtier de fusibles intérieur
Nom du fusibleSymboleCalibre du
fusibleComposant protégé
START7,5A
Sans clé intelligente : Boîte de relais du module de commande d'allumage
(relais de l'alarme antivol)
Avec clé intelligente : Boîte automatique - Contacteur de position engagée de boîte-pont
Boîte manuelle - Boîte de relais/fusibles E/R du module de
commande moteur (RLY.5), Module de
commande de clé intelligente
A/BAG15AModule de commande SRS
A/BAG IND7,5ACombiné d'instruments
MDPS7,5AModule de commande direction assistée électrique
POWER OUTLET FRT15APrise de courant
BCM7,5AModule de commande de clé intelligente ; module de commande carrosserie (BCM)
A/CON SW7,5AModule de commande climatisation
MODULE 27,5ARétroviseur électronique à miroir chromé ; interrupteur de désactivation du système ESP
(ESP OFF)
SPARE 110A-
MODULE 47,5A
Capteur gauche/droit du système d'assistance au stationnement (INT) ; système
d'assistance au stationnement, capteur gauche/droit (EXT) ; interrupteur du dispositif de
mise à niveau des pharees ; actionneur gauche/droit du dispositif de mise à niveau des
phares ; module de commande climatisation (climatiseur automatique)
IG120ABoîte de relais/fusibles E/R (FUSIBLES F9, F10, F11, F12, F13)
PDM 37,5AModule de commande de clé intelligente
C/LIGHTER20AAllume-cigare
MODULE 610ACommutateur du rétroviseur extérieur électrique ; système audio ; horloge numérique

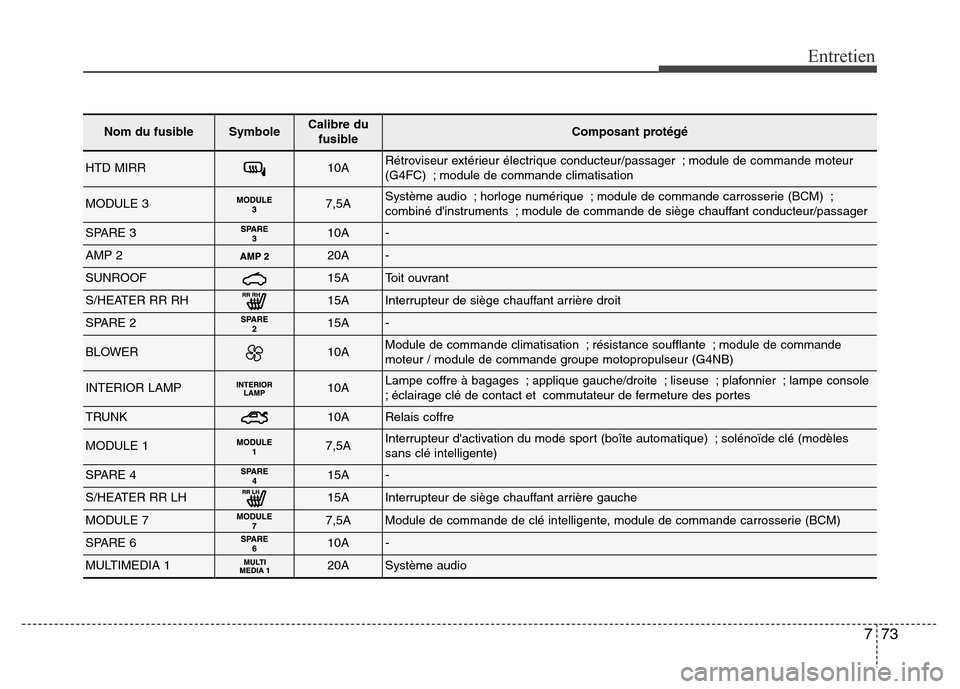

773
Entretien
Nom du fusibleSymboleCalibre du
fusibleComposant protégé
HTD MIRR10ARétroviseur extérieur électrique conducteur/passager ; module de commande moteur
(G4FC) ; module de commande climatisation
MODULE 37,5ASystème audio ; horloge numérique ; module de commande carrosserie (BCM) ;
combiné d'instruments ; module de commande de siège chauffant conducteur/passager
SPARE 310A-
AMP 220A-
SUNROOF15AToit ouvrant
S/HEATER RR RH15AInterrupteur de siège chauffant arrière droit
SPARE 215A-
BLOWER10AModule de commande climatisation ; résistance soufflante ; module de commande
moteur / module de commande groupe motopropulseur (G4NB)
INTERIOR LAMP10ALampe coffre à bagages ; applique gauche/droite ; liseuse ; plafonnier ; lampe console
; éclairage clé de contact et commutateur de fermeture des portes
TRUNK10ARelais coffre
MODULE 17,5AInterrupteur d'activation du mode sport (boîte automatique) ; solénoïde clé (modèles
sans clé intelligente)
SPARE 415A-
S/HEATER RR LH15AInterrupteur de siège chauffant arrière gauche
MODULE 77,5AModule de commande de clé intelligente, module de commande carrosserie (BCM)
SPARE 610A-
MULTIMEDIA 120ASystème audio

Entretien
74 7

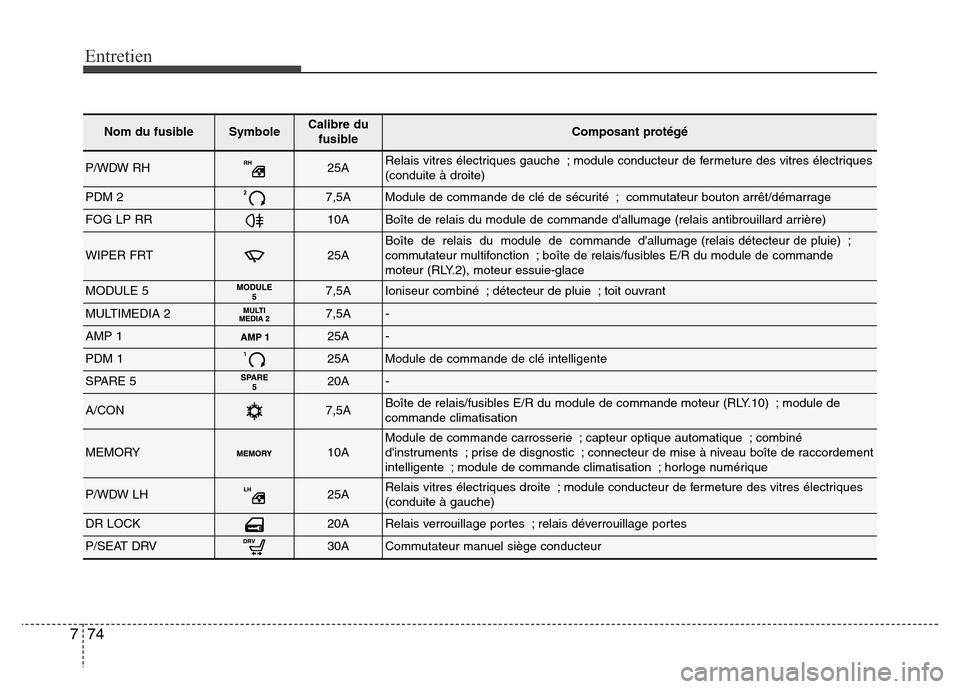

Nom du fusibleSymboleCalibre du
fusibleComposant protégé
P/WDW RH25ARelais vitres électriques gauche ; module conducteur de fermeture des vitres électriques
(conduite à droite)
PDM 27,5AModule de commande de clé de sécurité ; commutateur bouton arrêt/démarrage
FOG LP RR10ABoîte de relais du module de commande d'allumage (relais antibrouillard arrière)
WIPER FRT25ABoîte de relais du module de commande d'allumage (relais détecteur de pluie) ;
commutateur multifonction ; boîte de relais/fusibles E/R du module de commande
moteur (RLY.2), moteur essuie-glace
MODULE 57,5AIoniseur combiné ; détecteur de pluie ; toit ouvrant
MULTIMEDIA 27,5A-
AMP 125A-
PDM 125AModule de commande de clé intelligente
SPARE 520A-
A/CON7,5ABoîte de relais/fusibles E/R du module de commande moteur (RLY.10) ; module de
commande climatisation
MEMORY10AModule de commande carrosserie ; capteur optique automatique ; combiné
d'instruments ; prise de disgnostic ; connecteur de mise à niveau boîte de raccordement
intelligente ; module de commande climatisation ; horloge numérique
P/WDW LH25ARelais vitres électriques droite ; module conducteur de fermeture des vitres électriques
(conduite à gauche)
DR LOCK20ARelais verrouillage portes ; relais déverrouillage portes
P/SEAT DRV30ACommutateur manuel siège conducteur

775
Entretien

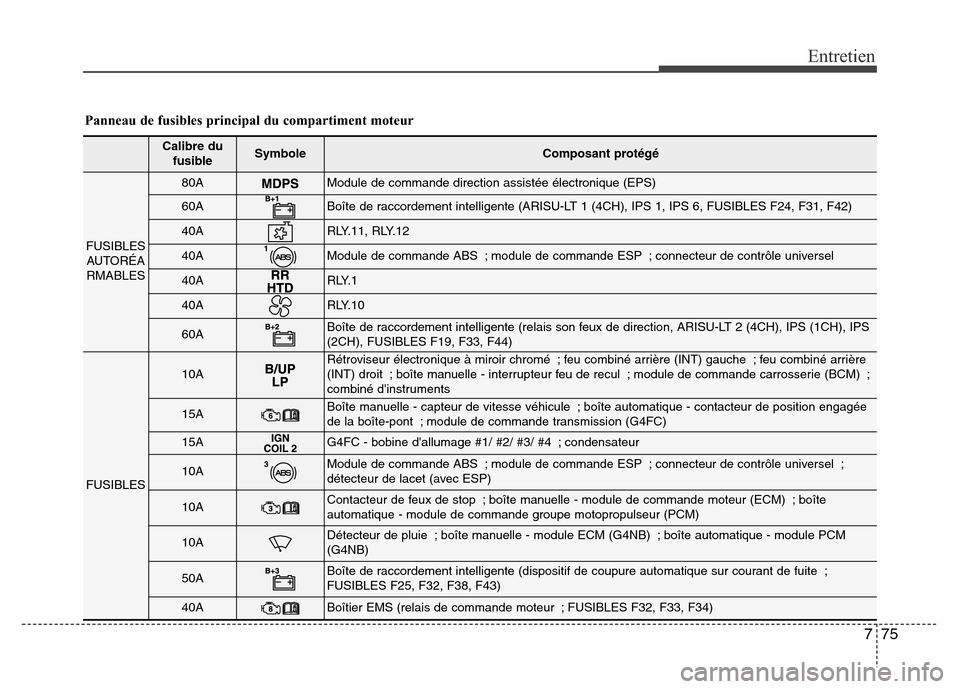

Panneau de fusibles principal du compartiment moteur
Calibre du
fusibleSymbole Composant protégé
FUSIBLES
AUTORÉA
RMABLES
80AModule de commande direction assistée électronique (EPS)
60ABoîte de raccordement intelligente (ARISU-LT 1 (4CH), IPS 1, IPS 6, FUSIBLES F24, F31, F42)
40ARLY.11, RLY.12
40AModule de commande ABS ; module de commande ESP ; connecteur de contrôle universel
40AR LY. 1
40ARLY.10
60ABoîte de raccordement intelligente (relais son feux de direction, ARISU-LT 2 (4CH), IPS (1CH), IPS
(2CH), FUSIBLES F19, F33, F44)
FUSIBLES
10ARétroviseur électronique à miroir chromé ; feu combiné arrière (INT) gauche ; feu combiné arrière
(INT) droit ; boîte manuelle - interrupteur feu de recul ; module de commande carrosserie (BCM) ;
combiné d'instruments
15ABoîte manuelle - capteur de vitesse véhicule ; boîte automatique - contacteur de position engagée
de la boîte-pont ; module de commande transmission (G4FC)
15AG4FC - bobine d'allumage #1/ #2/ #3/ #4 ; condensateur
10AModule de commande ABS ; module de commande ESP ; connecteur de contrôle universel ;
détecteur de lacet (avec ESP)
10AContacteur de feux de stop ; boîte manuelle - module de commande moteur (ECM) ; boîte
automatique - module de commande groupe motopropulseur (PCM)
10ADétecteur de pluie ; boîte manuelle - module ECM (G4NB) ; boîte automatique - module PCM
(G4NB)
50ABoîte de raccordement intelligente (dispositif de coupure automatique sur courant de fuite ;
FUSIBLES F25, F32, F38, F43)
40ABoîtier EMS (relais de commande moteur ; FUSIBLES F32, F33, F34)

Entretien
76 7

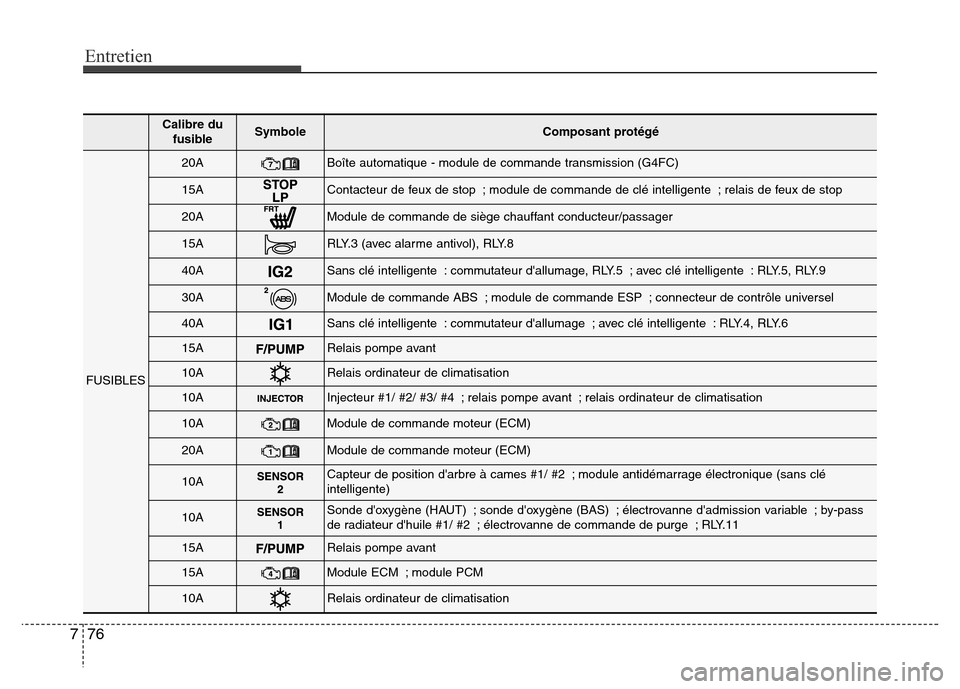

Calibre du
fusibleSymbole Composant protégé
FUSIBLES
20ABoîte automatique - module de commande transmission (G4FC)
15AContacteur de feux de stop ; module de commande de clé intelligente ; relais de feux de stop
20AModule de commande de siège chauffant conducteur/passager
15ARLY.3 (avec alarme antivol), RLY.8
40ASans clé intelligente : commutateur d'allumage, RLY.5 ; avec clé intelligente : RLY.5, RLY.9
30AModule de commande ABS ; module de commande ESP ; connecteur de contrôle universel
40ASans clé intelligente : commutateur d'allumage ; avec clé intelligente : RLY.4, RLY.6
15ARelais pompe avant
10ARelais ordinateur de climatisation
10AInjecteur #1/ #2/ #3/ #4 ; relais pompe avant ; relais ordinateur de climatisation
10AModule de commande moteur (ECM)
20AModule de commande moteur (ECM)
10ACapteur de position d'arbre à cames #1/ #2 ; module antidémarrage électronique (sans clé
intelligente)
10ASonde d'oxygène (HAUT) ; sonde d'oxygène (BAS) ; électrovanne d'admission variable ; by-pass
de radiateur d'huile #1/ #2 ; électrovanne de commande de purge ; RLY.11
15ARelais pompe avant
15AModule ECM ; module PCM
10ARelais ordinateur de climatisation

777
Entretien
Calibre du
fusibleSymbole Composant protégé
FUSIBLES
10AInjecteur #1/ #2/ #3/ #4 ; relais pompe avant ; relais ordinateur de climatisation
10AModule ECM ; module PCM
20ABobine d'allumage #1/ #2/ #3/ #4 ; condensateur
10ACapteur de position d'arbre à cames #1/ #2 ; module antidémarrage électronique
(sans clé intelligente)
10ASonde d'oxygène (HAUT) ; sonde d'oxygène (BAS) ; électrovanne d'admission variable ; by-pass
de radiateur d'huile #1/ #2 ; électrovanne de commande de purge ; RLY.11
