Page 381 of 480

Уход за автомобилем
34
7

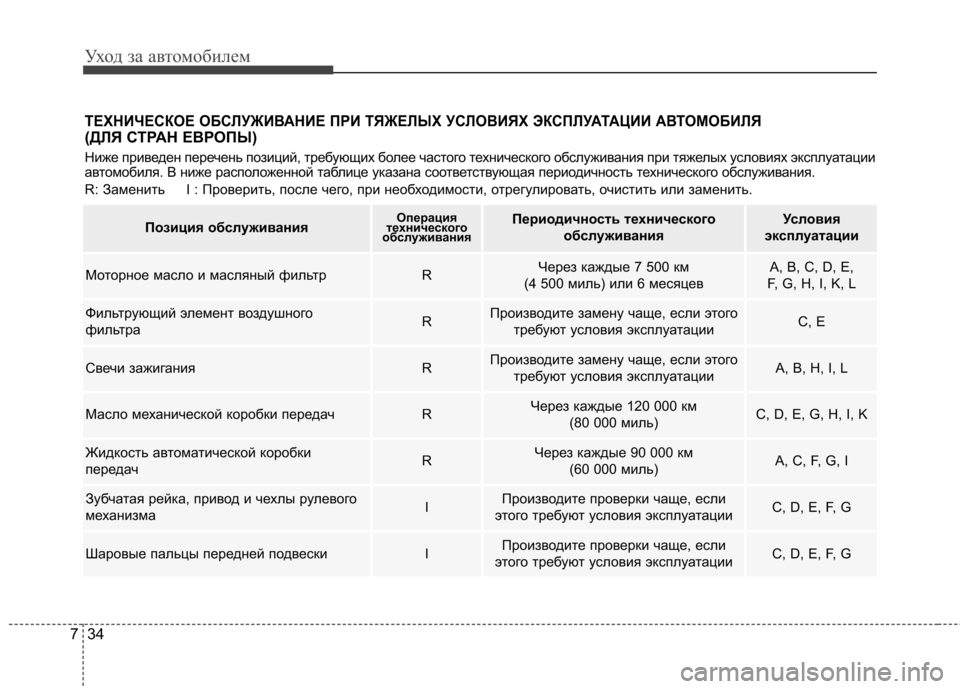

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИ ТЯЖЕЛЫХ УСЛОВИЯХ ЭКСПЛУАТАЦИИ АВ ТОМОБИЛЯ
(ДЛЯ СТРАН ЕВРОПЫ)
Ниже приведен перечень позиций, требующих более частого технического обслуживания при тяжелых условиях эксплуатации
автомобиля. В ниже расположенной таблице указана соответств ующая периодичность технического обслуживания.
R: Заменить I : Проверить, после чего, при необходимости , отрегулировать, очистить или заменить.
Позиция обслуживанияОперация
технического
обслуживанияПериодичность технического
обслуживанияУсловия
эксплуатации
Моторное масло и масляный фильтрRЧерез каждые 7 500 км
(4 500 миль) или 6 месяцевA, B, C, D, E,
F, G, H, I, K, L
Фильтрующий элемент воздушного
фильтраRПроизводите замену чаще, если этого требуют условия эксплуатацииC, E
Свечи зажиганияRПроизводите замену чаще, если этоготребуют условия эксплуатацииA, B, H, I, L
Масло механической коробки передач RЧерез каждые 120 000 км (80 000 миль)C, D, E, G, H, I, K
Жидкость автоматической коробки
передач RЧерез каждые 90 000 км(60 000 миль)A, C, F, G, I
Зубчатая рейка, привод и чехлы рулевого
механизмаIПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, E, F, G
Шаровые пальцы передней подвескиIПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, E, F, G
Page 382 of 480

735
Уход за автомобилем

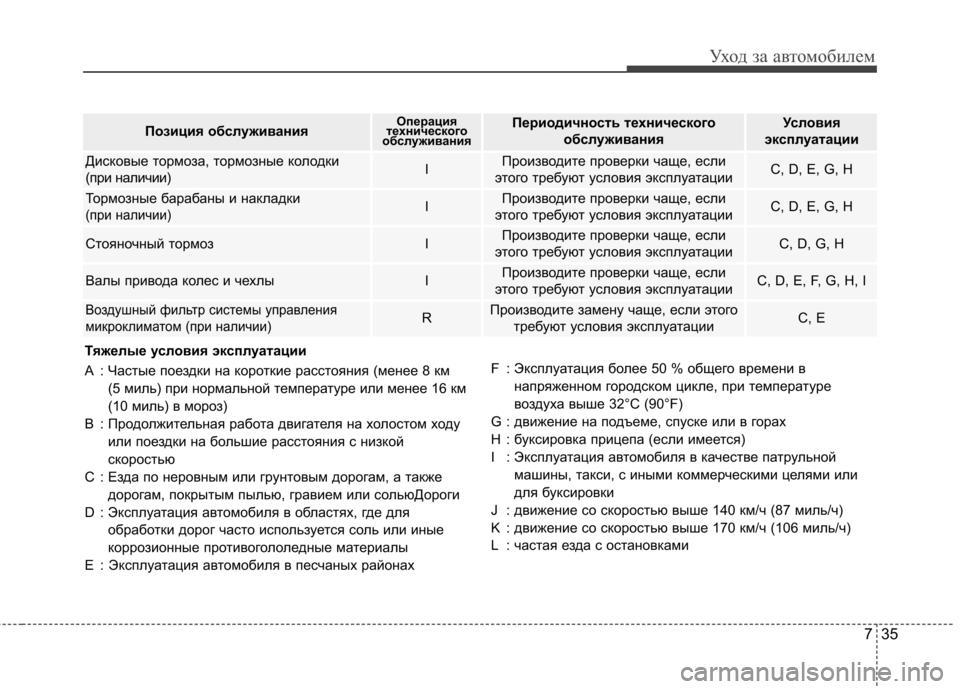

Позиция обслуживанияОперация
технического
обслуживанияПериодичность технического
обслуживанияУсловия
эксплуатации
Дисковые тормоза, тормозные колодки
(при наличии)IПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, E, G, H
Тормозные барабаны и накладки
(при наличии)IПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, E, G, H
Стояночный тормозIПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, G, H
Валы привода колес и чехлыIПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, E, F, G, H, I
Воздушный фильтр системы управления
микроклиматом (при наличии)RПроизводите замену чаще, если этого требуют условия эксплуатацииC, E
Тяжелые условия эксплуатации
A : Частые поездки на короткие расстояния (менее 8 км
(5 миль) при нормальной температуре или менее 16 км
(10 миль) в мороз)
B : Продолжительная работа двигателя на холостом ходу или поездки на большие расстояния с низкой
скоростью
C : Езда по неровным или грунтовым дорогам, а также
дорогам, покрытым пылью, гравием или сольюДороги
D : Эксплуатация автомобиля в областях, где для
обработки дорог часто используется соль или иные
коррозионные противогололедные материалы
Е : Эксплуатация автомобиля в песчаных районах F : Эксплуатация более 50 % общего времени в
напряженном городском цикле, при температуре
воздуха выше 32°C (90°F)
G : движение на подъеме, спуске или в горах
H : буксировка прицепа (если имеется)
I : Эксплуатация автомобиля в качестве патрульной машины, такси, с иными коммерческими целями или
для буксировки
J : движение со скоростью выше 140 км/ч (87 миль/ч)
K : движение со скоростью выше 170 км/ч (106 миль/ч)
L : частая езда с остановками
Page 383 of 480

Уход за автомобилем
36
7

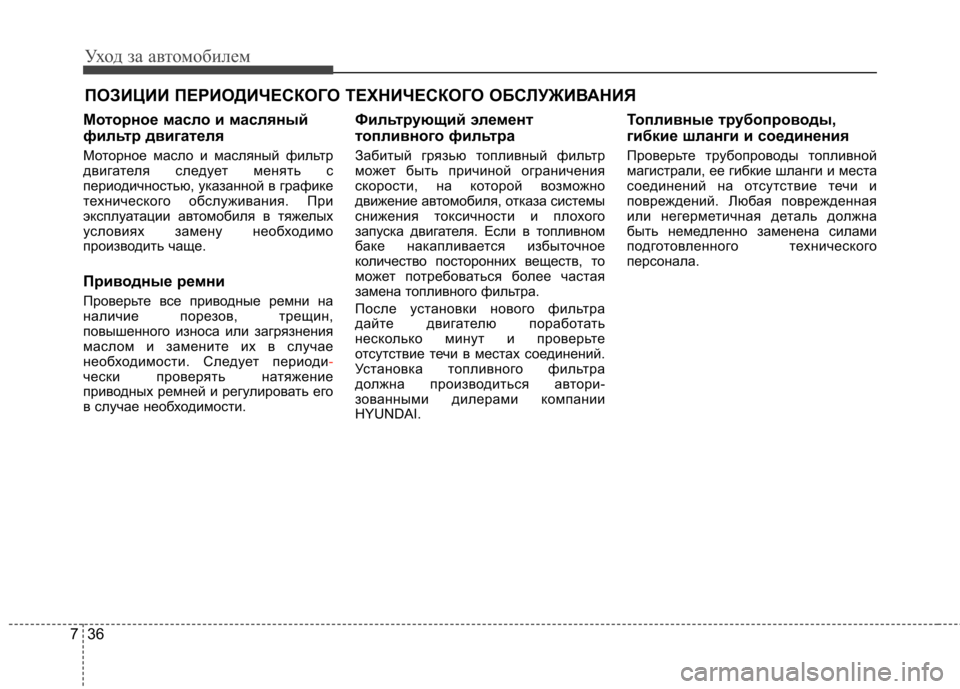

ПОЗИЦИИ ПЕРИОДИЧЕСКОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Моторное масло и масляный
фильтр двигателя
Моторное масло и масляный фильтр
двигателя следует менять с
периодичностью, указанной в графике
технического обслуживания. При
эксплуатации автомобиля в тяжелых
условиях замену необходимо
производить чаще.
Приводные ремни
Проверьте все приводные ремни на
наличие порезов, трещин,
повышенного износа или загрязнения
маслом и замените их в случае
необходимости. Следует периоди
-чески проверять натяжение
приводных ремней и регулировать его
в случае необходимости. Фильтрующий элемент
топливного фильтра
Забитый грязью топливный фильтр
может быть причиной ограничения
скорости, на которой возможно
движение автомобиля, отказа системы
снижения токсичности и плохого
запуска двигателя. Если в топливном
баке накапливается избыточное
количество посторонних веществ, то
может потребоваться более частая
замена топливного фильтра.
После установки нового фильтра
дайте двигателю поработать
несколько минут и проверьте
отсутствие течи в местах соединений.
Установка топливного фильтра
должна производиться автори-
зованными дилерами компании
HYUNDAI.Топливные трубопроводы,
гибкие шланги и соединения
Проверьте трубопроводы топливной
магистрали, ее гибкие шланги и места
соединений на отсутствие течи и
повреждений. Любая поврежденная
или негерметичная деталь должна
быть немедленно заменена силами
подготовленного технического
персонала.
Page 384 of 480

737
Уход за автомобилем

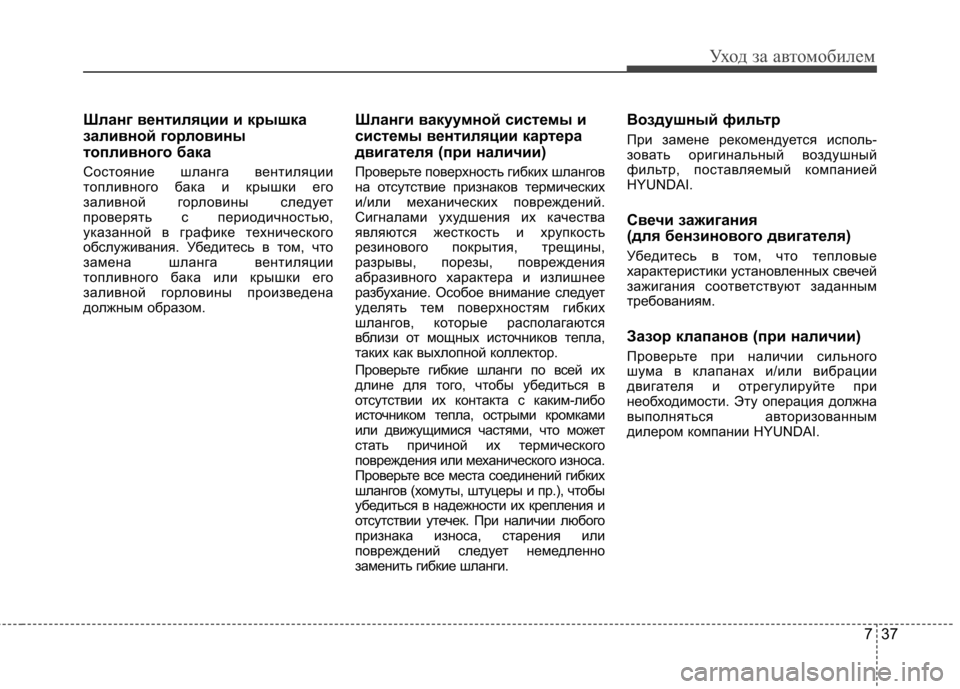

Шланг вентиляции и крышка
заливной горловины
топливного бака
Состояние шланга вентиляции
топливного бака и крышки его
заливной горловины следует
проверять с периодичностью,
указанной в графике технического
обслуживания. Убедитесь в том, что
замена шланга вентиляции
топливного бака или крышки его
заливной горловины произведена
должным образом.Шланги вакуумной системы и
системы вентиляции картера
двигателя (при наличии)
Проверьте поверхность гибких шлангов
на отсутствие признаков термических
и/или механических повреждений.
Сигналами ухудшения их качества
являются жесткость и хрупкость
резинового покрытия, трещины,
разрывы, порезы, повреждения
абразивного характера и излишнее
разбухание. Особое внимание следует
уделять тем поверхностям гибких
шлангов, которые располагаются
вблизи от мощных источников тепла,
таких как выхлопной коллектор.
Проверьте гибкие шланги по всей их
длине для того, чтобы убедиться в
отсутствии их контакта с каким-либо
источником тепла, острыми кромками
или движущимися частями, что может
стать причиной их термического
повреждения или механического износа.
Проверьте все места соединений гибких
шлангов (хомуты, штуцеры и пр.), чтобы
убедиться в надежности их крепления и
отсутствии утечек. При наличии любого
признака износа, старения или
повреждений следует немедленно
заменить гибкие шланги.Воздушный фильтр
При замене рекомендуется исполь-
зовать оригинальный воздушный
фильтр, поставляемый компанией
HYUNDAI.
Свечи зажигания
(для бензинового двигателя)
Убедитесь в том, что тепловые
характеристики установленных свечей
зажигания соответствуют заданным
требованиям.
Зазор клапанов (при наличии)
Проверьте при наличии сильного
шума в клапанах и/или вибрации
двигателя и отрегулируйте при
необходимости. Эту операция должна
выполняться авторизованным
дилером компании HYUNDAI.
Page 385 of 480

Уход за автомобилем
38
7

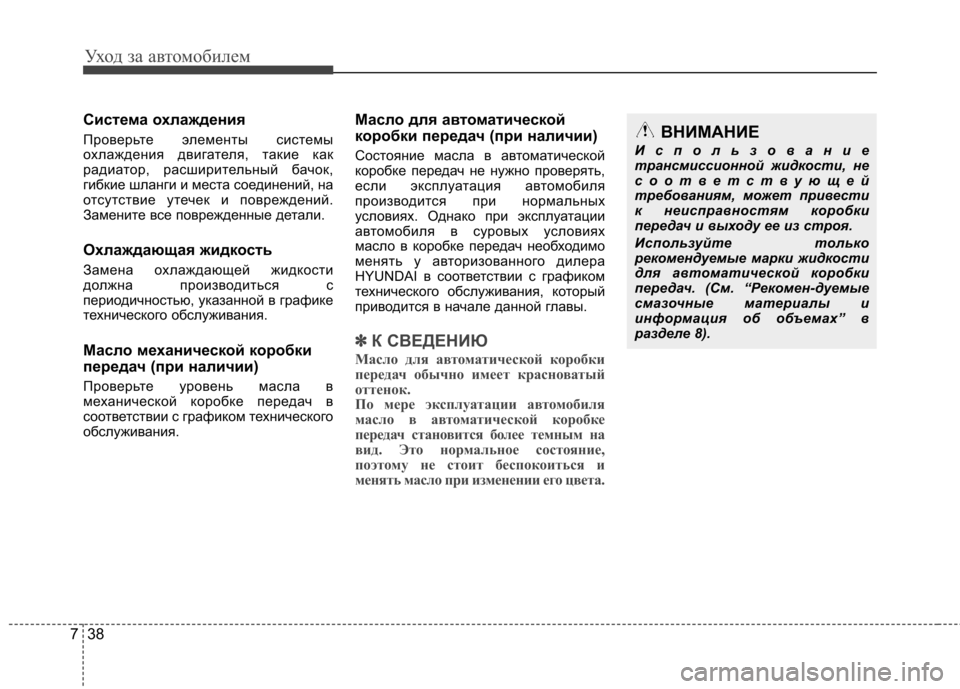

Система охлаждения
Проверьте элементы системы
охлаждения двигателя, такие как
радиатор, расширительный бачок,
гибкие шланги и места соединений, на
отсутствие утечек и повреждений.
Замените все поврежденные детали.
Охлаждающая жидкость
Замена охлаждающей жидкости
должна производиться с
периодичностью, указанной в графике
технического обслуживания.
Масло механической коробки
передач (при наличии)
Проверьте уровень масла в
механической коробке передач в
соответствии с графиком технического
обслуживания. Масло для ав
томатической
коробки передач (при наличии)
Состояние масла в автоматической
коробке передач не нужно проверять,
если эксплуатация автомобиля
производится при нормальных
условиях. Однако при эксплуатации
автомобиля в суровых условиях
масло в коробке передач необходимо
менять у авторизованного дилера
HYUNDAI в соответствии с графиком
технического обслуживания, который
приводится в начале данной главы.
✽✽ К СВЕДЕНИЮ
Масло для автоматической коробки
передач обычно имеет красноватый
оттенок.
По мере эксплуатации автомобиля
масло в автоматической коробке
передач становится более темным на
вид. Это нормальное состояние,
поэтому не стоит беспокоиться и
менять масло при изменении его цвета.
ВНИМАНИЕ
Использование
трансмиссионной жидкости, не
соответствующей
требованиям, может привести
к неисправностям коробки
передач и выходу ее из строя.
Используйте только
рекомендуемые марки жидкости
для автоматической коробки
передач. (См. “Рекомен-дуемые
смазочные материалы и
информация об объемах” в
разделе 8).
Page 386 of 480

739
Уход за автомобилем

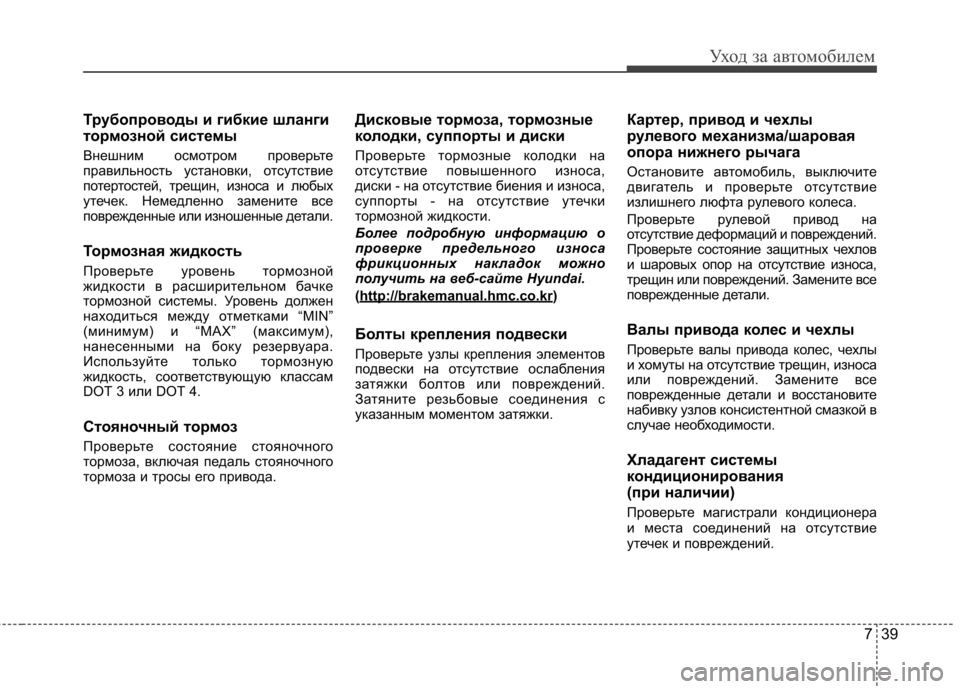

Трубопроводы и гибкие шланги
тормозной системы
Внешним осмотром проверьте
правильность установки, отсутствие
потертостей, трещин, износа и любых
утечек. Немедленно замените все
поврежденные или изношенные детали.
Тормозная жидкость
Проверьте уровень тормозной
жидкости в расширительном бачке
тормозной системы. Уровень должен
находиться между отметками “MIN”
(минимум) и “MAX” (максимум),
нанесенными на боку резервуара.
Используйте только тормозную
жидкость, соответствующую классам
DOT 3 или DOT 4.
Стояночный тормоз
Проверьте состояние стояночного
тормоза, включая педаль стояночного
тормоза и тросы его привода. Дисковые тор
моза, тормозные
колодки, суппорты и диски
Проверьте тормозные колодки на
отсутствие повышенного износа,
диски - на отсутствие биения и износа,
суппорты - на отсутствие утечки
тормозной жидкости.
Более подробную информацию о
проверке предельного износа
фрикционных накладок можно
получить на веб-сайте Hyundai.
(http://brakemanual.hmc.co.kr
)
Болты крепления подвески
Проверьте узлы крепления элементов
подвески на отсутствие ослабления
затяжки болтов или повреждений.
Затяните резьбовые соединения с
указанным моментом затяжки. Картер, привод и чехлы
рулевого ме
ханизма/шаровая
опора нижнего рычага
Остановите автомобиль, выключите
двигатель и проверьте отсутствие
излишнего люфта рулевого колеса.
Проверьте рулевой привод на
отсутствие деформаций и повреждений.
Проверьте состояние защитных чехлов
и шаровых опор на отсутствие износа,
трещин или повреждений. Замените все
поврежденные детали.
Валы привода колес и чехлы
Проверьте валы привода колес, чехлы
и хомуты на отсутствие трещин, износа
или повреждений. Замените все
поврежденные детали и восстановите
набивку узлов консистентной смазкой в
случае необходимости.
Хладагент системы
кондиционирования
(при наличии)
Проверьте магистрали кондиционера
и места соединений на отсутствие
утечек и повреждений.
Page 387 of 480

Уход за автомобилем
40
7

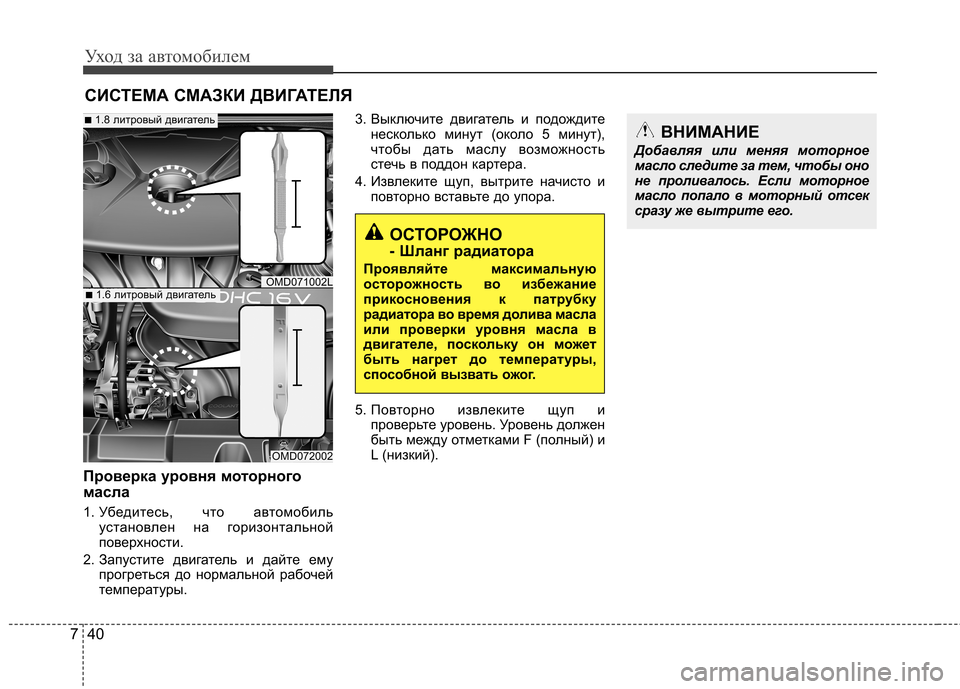

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ
Проверка уровня моторного
масла
1. Убедитесь, что автомобиль установлен на горизонтальной
поверхности.
2. Запустите двигатель и дайте ему прогреться до нормальной рабочей
температуры. 3. Выключите двигатель и подождите
несколько минут (около 5 минут),
чтобы дать маслу возможность
стечь в поддон картера.
4. Извлеките щуп, вытрите начисто и повторно вставьте до упора.
5. Повторно извлеките щуп и проверьте уровень. Уровень должен
быть между отметками F (полный) и
L (низкий).
ОСТОРОЖНО
- Шланг радиатора
Проявляйте максимальную
осторожность во избежание
прикосновения к патрубку
радиатора во время долива масла
или проверки уровня масла в
двигателе, поскольку он может
быть нагрет до температуры,
способной вызвать ожог.
ВНИМАНИЕ
Добавляя или меняя моторное
масло следите за тем, чтобы оно
не проливалось. Если моторное
масло попало в моторный отсек
сразу же вытрите его.
OMD072002
OMD071002L
■ 1.8 литровый двигатель
■1.6 литровый двигатель
Page 388 of 480

741
Уход за автомобилем

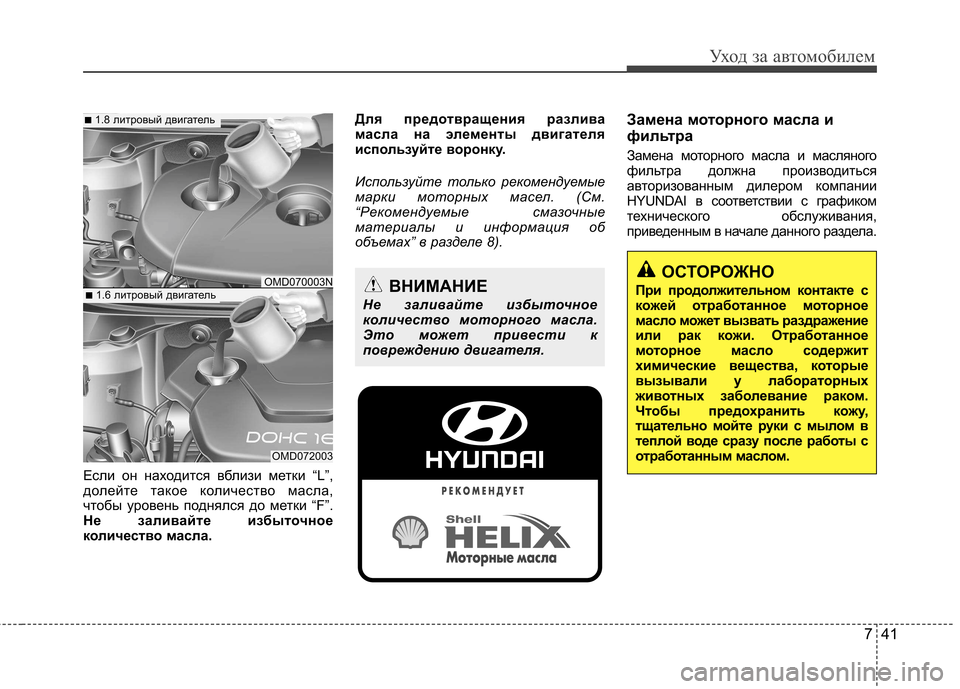

Если он находится вблизи метки “L”,
долейте такое количество масла,
чтобы уровень поднялся до метки “F”.
Не заливайте избыточное
количество масла.Для предотвращения разлива
масла на элементы двигателя
используйте воронку.
Используйте только рекомендуемые
марки моторных масел. (См.
“Рекомендуемые смазочные
материалы и информация об
объемах” в разделе 8).
Замена моторного масла и
фильтра
Замена моторного масла и масляного
фильтра должна производиться
авторизованным дилером компании
HYUNDAI в соответствии с графиком
технического обслуживания,
приведенным в начале данного раздела.
OMD072003
OMD070003N
■
1.8 литровый двигатель
■1.6 литровый двигательВНИМАНИЕ
Не заливайте избыточное
количество моторного масла.
Это может привести к
повреждению двигателя.ОСТОРОЖНО
При продолжительном контакте с
кожей отработанное моторное
масло может вызвать раздражение
или рак кожи. Отработанное
моторное масло содержит
химические вещества, которые
вызывали у лабораторных
животных заболевание раком.
Чтобы предохранить кожу,
тщательно мойте руки с мылом в
теплой воде сразу после работы с
отработанным маслом.
Page 389 of 480

Уход за автомобилем
42
7

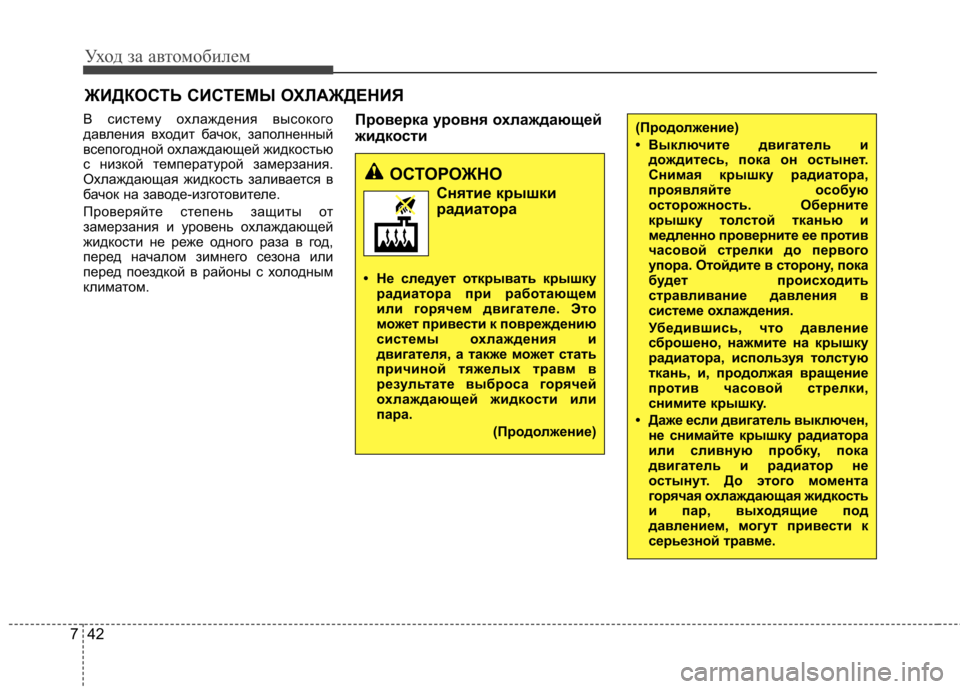

ЖИДКОСТЬ СИСТЕМЫ ОХЛАЖДЕНИЯ
В систему охлаждения высокого
давления входит бачок, заполненный
всепогодной охлаждающей жидкостью
с низкой температурой замерзания.
Охлаждающая жидкость заливается в
бачок на заводе-изготовителе.
Проверяйте степень защиты от
замерзания и уровень охлаждающей
жидкости не реже одного раза в год,
перед началом зимнего сезона или
перед поездкой в районы с холодным
климатом. Проверка уровня охлаждающей
жидкости
(Продолжение)
• Выключите двигатель и
дождитесь, пока он остынет.
Снимая крышку радиатора,
проявляйте особую
осторожность. Оберните
крышку толстой тканью и
медленно проверните ее против
часовой стрелки до первого
упора. Отойдите в сторону, пока
будет происходить
стравливание давления в
системе охлаждения.
Убедившись, что давление
сброшено, нажмите на крышку
радиатора, используя толстую
ткань, и, продолжая вращение
против часовой стрелки,
снимите крышку.
• Даже если двигатель выключен, не снимайте крышку радиатора
или сливную пробку, пока
двигатель и радиатор не
остынут. До этого момента
горячая охлаждающая жидкость
и пар, выходящие под
давлением, могут привести к
серьезной травме.
ОСТОРОЖНО
Снятие крышки
радиатора
• Не следует открывать крышку радиатора при работающем
или горячем двигателе. Это
может привести к повреждению
системы охлаждения и
двигателя, а также может стать
причиной тяжелых травм в
результате выброса горячей
охлаждающей жидкости или
пара.
(Продолжение)
Page 390 of 480

743
Уход за автомобилем

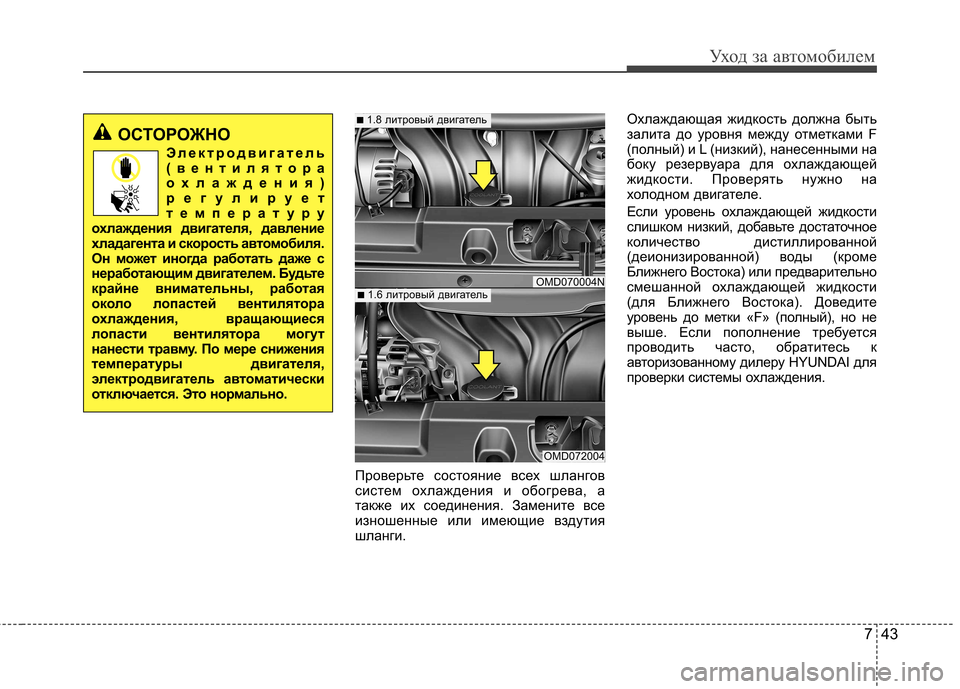

Проверьте состояние всех шлангов
систем охлаждения и обогрева, а
также их соединения. Замените все
изношенные или имеющие вздутия
шланги.Охлаждающая жидкость должна быть
залита до уровня между отметками F
(полный) и L (низкий), нанесенными на
боку резервуара для охлаждающей
жидкости. Проверять нужно на
холодном двигателе.
Если уровень охлаждающей жидкости
слишком низкий, добавьте достаточное
количество дистиллированной
(деионизированной) воды (кроме
Ближнего Востока) или предварительно
смешанной охлаждающей жидкости
(для Ближнего Востока). Доведите
уровень до метки «F» (полный), но не
выше. Если пополнение требуется
проводить часто, обратитесь к
авторизованному дилеру HYUNDAI для
проверки системы охлаждения.
ОСТОРОЖНО
Электродвигатель
(вентилятора
охлаждения)
регули рует
температуру
охлаждения двигателя, давление
хладагента и скорость а втомобиля.
Он может иногда работать даже с
неработающим двигателем. Будьте
крайне внимательны, работая
около лопастей вентилятора
охлаждения, вращающиеся
лопасти вентилятора могут
нанести травму. По мере снижения
температуры двигателя,
электродвигатель ав томатически
отключается. Это нормально.
OMD072004
OMD070004N
■ 1.8 литровый двигатель
■ 1.6 литровый двигатель
