Hyundai Elantra 2012 Инструкция по эксплуатации (in Russian)

Уход за автомобилем
64
7

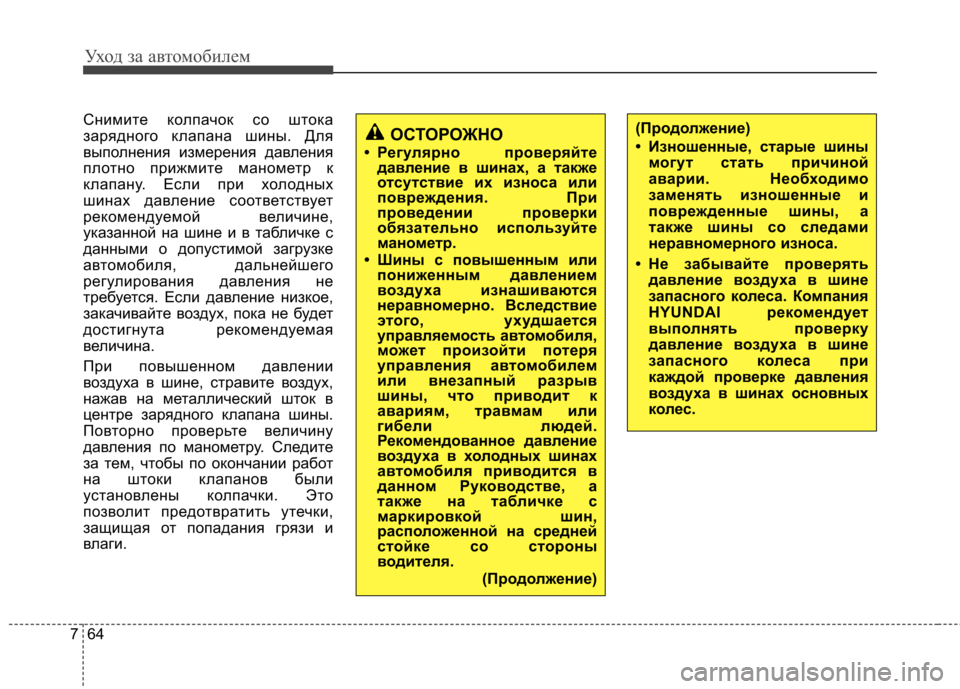

Снимите колпачок со штока
зарядного клапана шины. Для
выполнения измерения давления
плотно прижмите манометр к
клапану. Если при холодных
шинах давление соответствует
рекомендуемой величине,
указанной на шине и в табличке с
данными о допустимой загрузке
автомобиля, дальнейшего
регулирования давления не
требуется. Если давление низкое,
закачивайте воздух, пока не будет
достигнута рекомендуемая
величина.
При повышенном давлении
воздуха в шине, стравите воздух,
нажав на металлический шток в
центре зарядного клапана шины.
Повторно проверьте величину
давления по манометру. Следите
за тем, чтобы по окончании работ
на штоки клапанов были
установлены колпачки. Это
позволит предотвратить утечки,
защищая от попадания грязи и
влаги.
ОСТОРОЖНО
• Регулярно проверяйте давление в шинах, а также
отсутствие их износа или
повреждения. При
проведении проверки
обязательно используйте
манометр.
• Шины с повышенным или пониженным давлением
воздуха изнашиваются
неравномерно. Вследствие
этого, ухудшается
управляемость ав томобиля,
может произойти потеря
управления ав томобилем
или внезапный разрыв
шины, что приводит к
авариям, травмам или
гибели людей.
Рекомендованное давление
воздуха в холодных шинах
автом обиля приводится в
данном Руководстве, а
также на табличке с
маркировкой шин,
распо ложенной на средней
стойке со стороны
водителя.
(Продолжение)(Продолжение)
• Изношенные, старые шинымогут стать причиной
аварии. Необходимо
заменять изношенные и
поврежденные шины, а
также шины со следами
неравномерного износа.
• Не забывайте проверять давление воздуха в шине
запасного колеса. Компания
HYUNDAI рекомендует
выполнять проверку
давление воздуха в шине
запасного колеса при
каждой проверке давления
воздуха в шинах основных
колес.

765
Уход за автомобилем

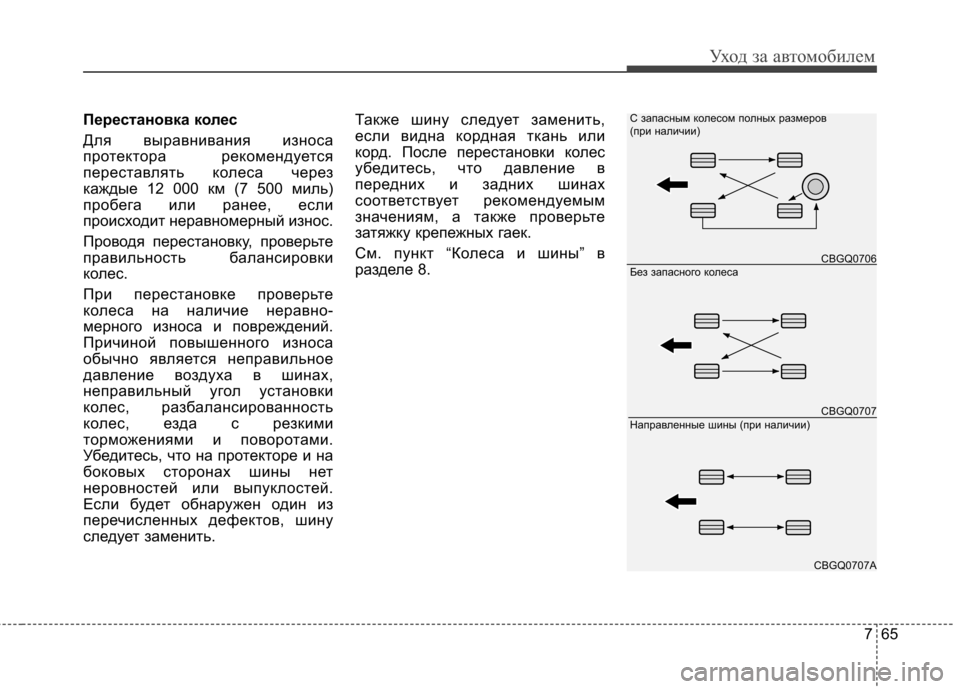

Перестановка колес
Для выравнивания износа
протектора рекомендуется
переставлять колеса через
каждые 12 000 км (7 500 миль)
пробега или ранее, если
происходит неравномерный износ.
Проводя перестановку, проверьте
правильность балансировки
колес.
При перестановке проверьте
колеса на наличие неравно-
мерного износа и повреждений.
Причиной повышенного износа
обычно является неправильное
давление воздуха в шинах,
неправильный угол установки
колес, разбалансированность
колес, езда с резкими
торможениями и поворотами.
Убедитесь, что на протекторе и на
боковых сторонах шины нет
неровностей или выпуклостей.
Если будет обнаружен один из
перечисленных дефектов, шину
следует заменить. Также шину следует заменить,
если видна кордная ткань или
корд. После перестановки колес
убедитесь, что давление в
передних и задних шинах
соответствует рекомендуемым
значениям, а также проверьте
затяжку крепежных гаек.
См. пункт “Колеса и шины” в
разделе 8.
CBGQ0706
CBGQ0707
CBGQ0707A
Без запасного колеса
С запасным колесом полных размеров
(при наличии)
Направленные шины (при наличии)

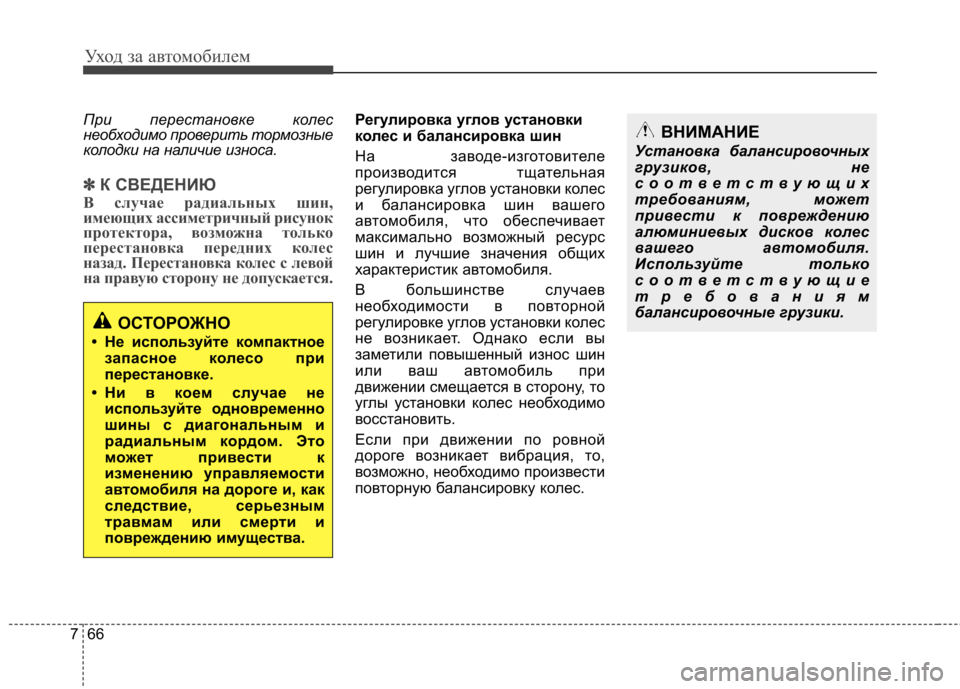

Уход за автомобилем
66
7
При перестановке колес
необходимо проверить тормозные
колодки на наличие износа.
✽✽
К СВЕДЕНИЮ
В случае радиальных шин,
имеющих ассиметричный рисунок
протектора, возможна только
перестановка передних колес
назад. Перестановка колес с левой
на правую сторону не допускается.
Регулировка углов установки
колес и балансировка шин
На заводе-изготовителе
производится тщательная
регулировка углов установки колес
и балансировка шин вашего
автомобиля, что обеспечивает
максимально возможный ресурс
шин и лучшие значения общих
характеристик автомобиля.
В большинстве случаев
необходимости в повторной
регулировке углов установки колес
не возникает. Однако если вы
заметили повышенный износ шин
или ваш автомобиль при
движении смещается в сторону, то
углы установки колес необходимо
восстановить.
Если при движении по ровной
дороге возникает вибрация, то,
возможно, необходимо произвести
повторную балансировку колес.
ОСТОРОЖНО
• Не используйте компактное запасное колесо при
перестановке.
• Ни в коем случае не используйте одновременно
шины с диагональным и
радиальным кордом. Это
может привести к
изменению управляемости
автомобиля на дороге и, как
следствие, серьезным
травмам или смерти и
повреждению имущества.
ВНИМАНИЕ
Установка балансировочных
грузиков, не
соответствующих
требованиям, может
привести к повреждению
алюминиевых дисков колес
вашего автомобиля.
Используйте только
соответствующие
требованиям
балансировочные грузики.

767
Уход за автомобилем

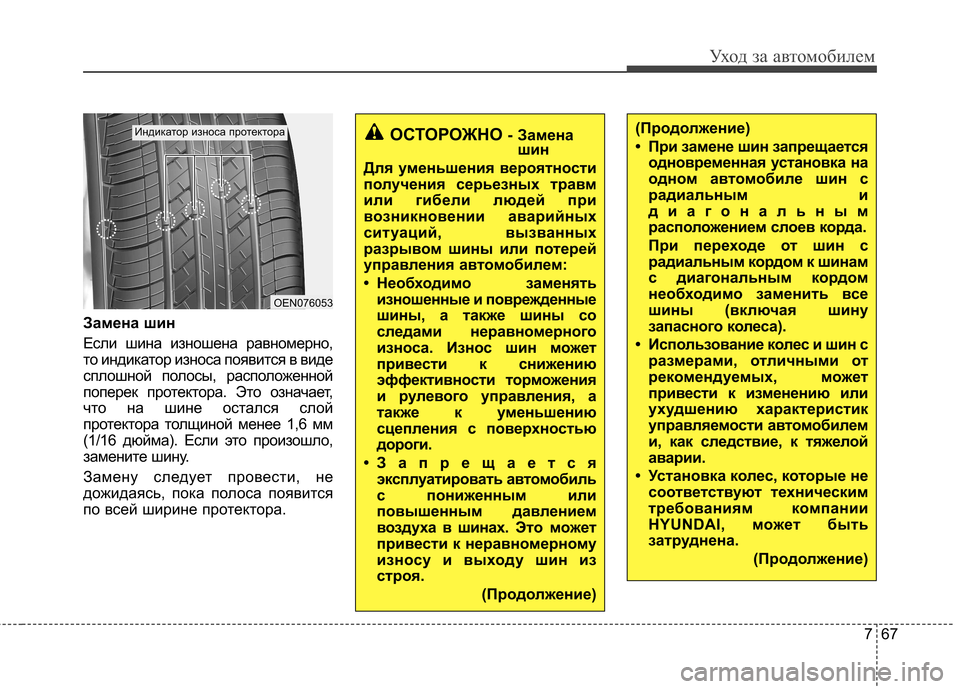

Замена шин
Если шина изношена равномерно,
то индикатор износа появится в виде
сплошной полосы, расположенной
поперек протектора. Это означает,
что на шине остался слой
протектора толщиной менее 1,6 мм
(1/16 дюйма). Если это произошло,
замените шину.
Замену следует провести, не
дожидаясь, пока полоса появится
по всей ширине протектора.
ОСТОРОЖНО - Замена
шин
Для уменьшения вероятности
получения серьезных травм
или гибели людей при
возникновении аварийных
ситуаций, вызванных
разрывом шины или потерей
управления ав томобилем:
• Необходимо заменять изношенные и поврежденные
шины, а также шины со
следами неравномерного
износа. Износ шин м ожет
привести к снижению
эффективности тор можения
и рулевого управления, а
также к уменьшению
сцепления с поверхностью
дороги.
•Запрещается эксплуатировать а втомобиль
с пониженным или
повышенным давлением
воздуха в ш инах. Это может
привести к неравномерному
износу и выходу шин из
строя.
(Продолжение)
OEN076053
Индикатор износа протектора(Продолжение)
• При замене шин запрещаетсяодновременная установка на
одном автомобиле шин с
радиальным и
диагональным
распо ложением слоев корда.
При переходе от шин с
радиальным кордом к шинам
с диагональным кордом
необходимо заменить все
шины (включая шину
запасного колеса).
• Использование колес и шин с размерами, отличными от
рекомендуемых, может
привести к изменению или
ухудшению характеристик
управляемости ав томобилем
и, как следствие, к тяжелой
аварии.
• Установка колес, которые не соответствуют техническим
требованиям компании
HYUNDAI, м ожет быть
затруднена.
(Продолжение)

Уход за автомобилем
68
7

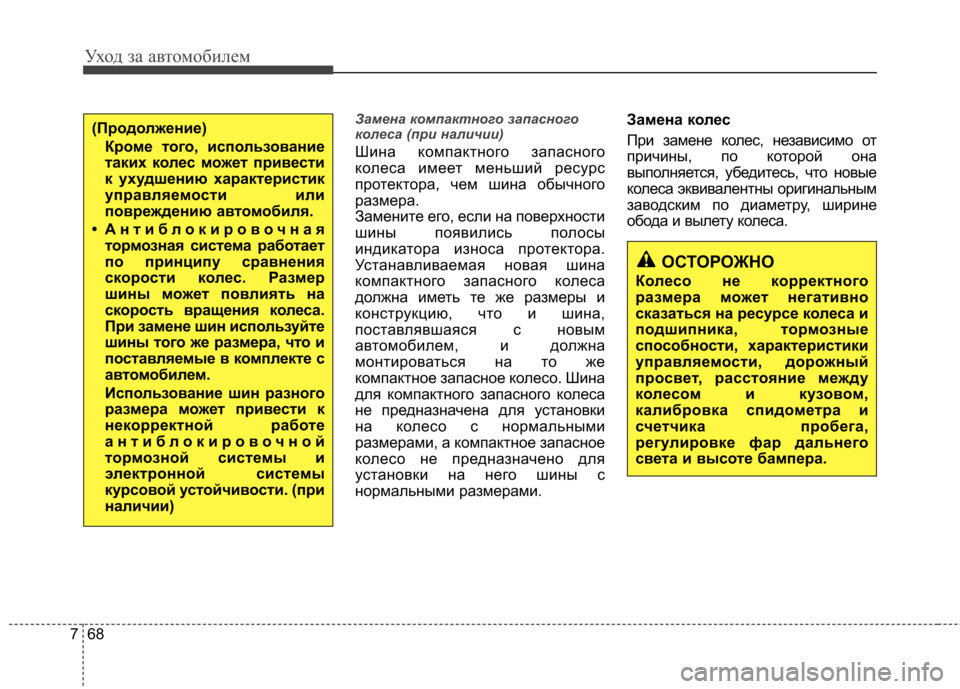

Замена компактного запасного
колеса (при наличии)
Шина компактного запасного
колеса имеет меньший ресурс
протектора, чем шина обычного
размера.
Замените его, если на поверхности
шины появились полосы
индикатора износа протектора.
Устанавливаемая новая шина
компактного запасного колеса
должна иметь те же размеры и
конструкцию, что и шина,
поставлявшаяся с новым
автомобилем, и должна
монтироваться на то же
компактное запасное колесо. Шина
для компактного запасного колеса
не предназначена для установки
на колесо с нормальными
размерами, а компактное запасное
колесо не предназначено для
установки на него шины с
нормальными размерами. Замена колес
При замене колес, независимо от
причины, по которой она
выполняется, убедитесь, что новые
колеса эквивалентны оригинальным
заводским по диаметру, ширине
обода и вылету колеса.
(Продолжение)
Кроме того, использование
таких колес м ожет привести
к ухудшению характеристик
управляемости или
повреждению ав томобиля.
• Антиблокировочная тормозная система работает
по принципу сравнения
скорости колес. Размер
шины м ожет пов лиять на
скорость вращения колеса.
При замене шин используйте
шины того же размера, что и
поставляемые в комплекте с
автомобилем.
Использование шин разного
размера м ожет привести к
некорректной работе
антиблокировочной
тормозной системы и
электронной системы
курсовой устойчивости. (при
наличии)
ОСТОРОЖНО
Колесо не корректного
размера м ожет негативно
сказаться на ресурсе колеса и
подшипника, тормозные
способности, характеристики
управляемости, дорожный
просвет, расстояние между
колесом и кузовом,
калибровка спидометра и
счетчика пробега,
регулировке фар дальнего
света и высоте бампера.

769
Уход за автомобилем
Сцепление шин с дорогой
Сцепление шины с дорогой может
ухудшиться при езде на
изношенных, плохо накачанных
шинах или езде по дорогам со
скользким покрытием. Когда
становится виден индикатор
износа, шины необходимо
заменить. Для уменьшения
вероятности потери управления
автомобилем снижайте скорость
во время дождя, снега или при
движении по обледеневшей
дороге.Техническое обслуживание шин
Помимо поддержания правиль
-
ного давления воздуха, снижение
износа шин также достигается за
счет правильных углов установки
колес. Если шина изнашивается
неравномерно, необходимо, чтобы
ваш дилер проверил углы
установки колес.
При установке новых колес
убедитесь, что они
отбалансированы. Это позволит
сделать вождение более
комфортабельным и увеличить
ресурс шины. Кроме того, шина
должна проходить повторную
балансировку каждый раз, когда
она снимается с диска.

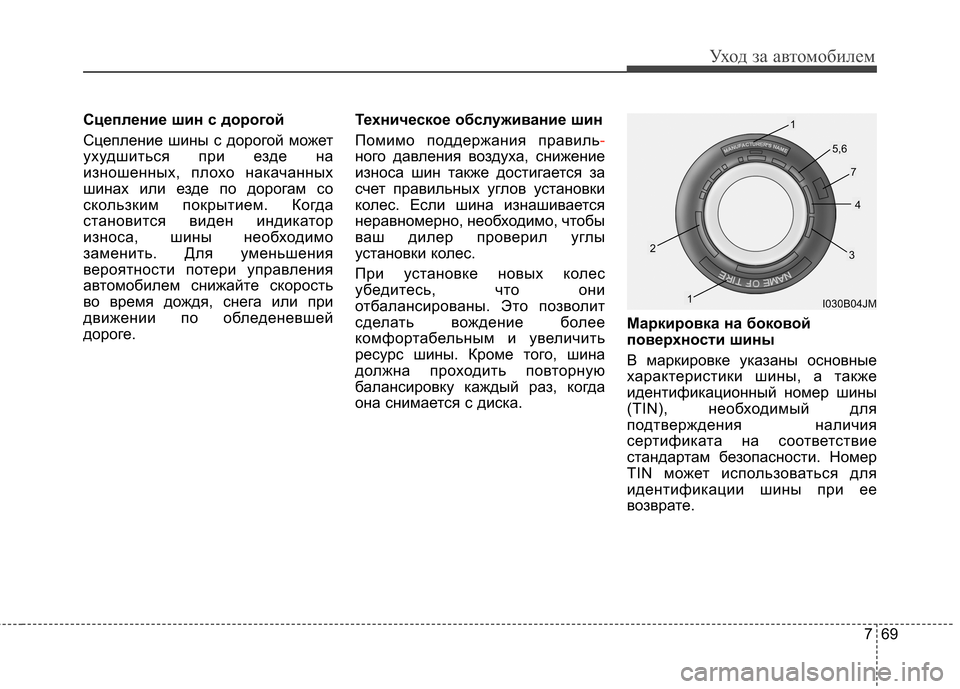

Маркировка на боковой
поверхности шины
В маркировке указаны основные
характеристики шины, а также
идентификационный номер шины
(TIN), необходимый для
подтверждения наличия
сертификата на соответствие
стандартам безопасности. Номер
TIN может использоваться для
идентификации шины при ее
возврате.
I030B04JM
1
1
23
4
5,6
7

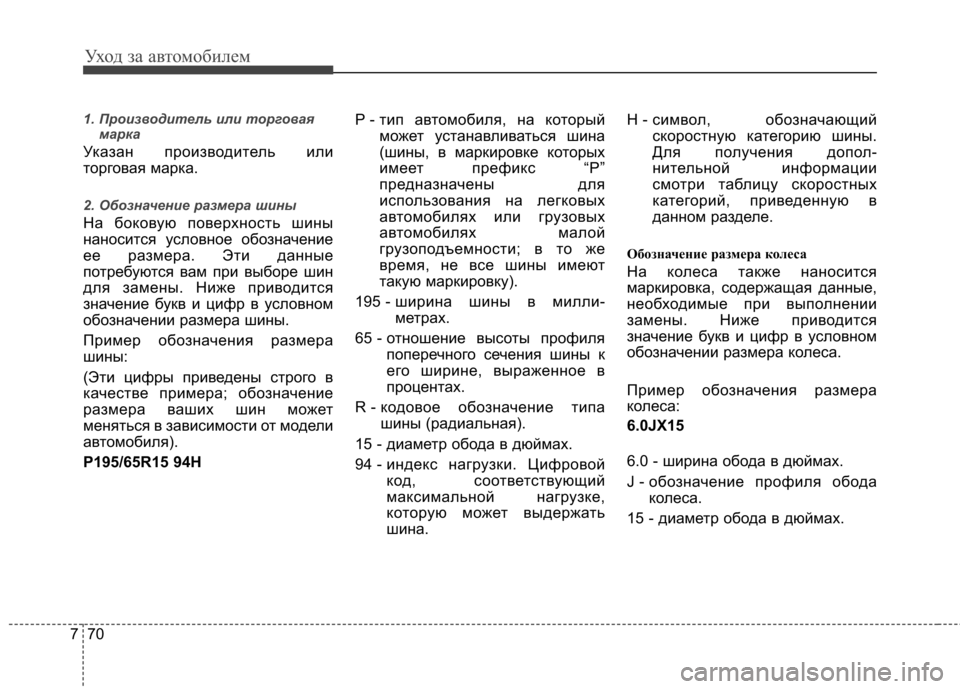

Уход за автомобилем
70
7
1. Производитель или торговая
марка
Указан производитель или
торговая марка.
2. Обозначение размера шины
На боковую поверхность шины
наносится условное обозначение
ее размера. Эти данные
потребуются вам при выборе шин
для замены. Ниже приводится
значение букв и цифр в условном
обозначении размера шины.
Пример обозначения размера
шины:
(Эти цифры приведены строго в
качестве примера; обозначение
размера ваших шин может
меняться в зависимости от модели
автомобиля).
P195/65R15 94H P - тип автомобиля, на который
может устанавливаться шина
(шины, в маркировке которых
имеет префикс “P”
предназначены для
использования на легковых
автомобилях или грузовых
автомобилях малой
грузоподъемности; в то же
время, не все шины имеют
такую маркировку).
195 - ширина шины в милли-
метрах.
65 - отношение высоты профиля поперечного сечения шины к
его ширине, выраженное в
процентах.
R - кодовое обозначение типа шины (радиальная).
15 - диаметр обода в дюймах.
94 - индекс нагрузки. Цифровой код, соответствующий
максимальной нагрузке,
которую может выдержать
шина. H - символ, обозначающий
скоростную категорию шины.
Для получения допол-
нительной информации
смотри таблицу скоростных
категорий, приведенную в
данном разделе.
Обозначение размера колеса
На колеса также наносится
маркировка, содержащая данные,
необходимые при выполнении
замены. Ниже приводится
значение букв и цифр в условном
обозначении размера колеса.
Пример обозначения размера
колеса:
6.0JX15
6.0 - ширина обода в дюймах.
J - обозначение профиля обода колеса.
15 - диаметр обода в дюймах.

771

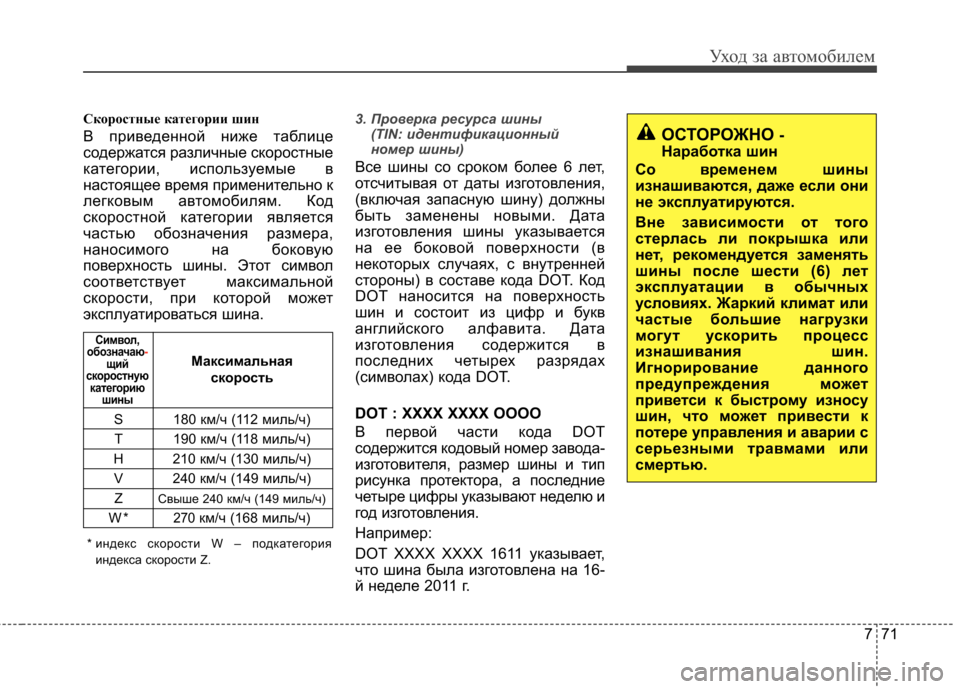

Уход за автомобилем
Скоростные категории шин
В приведенной ниже таблице
содержатся различные скоростные
категории, используемые в
настоящее время применительно к
легковым автомобилям. Код
скоростной категории является
частью обозначения размера,
наносимого на боковую
поверхность шины. Этот символ
соответствует максимальной
скорости, при которой может
эксплуатироваться шина.3. Проверка ресурса шины (TIN: идентификационный
номер шины)
Все шины со сроком более 6 лет,
отсчитывая от даты изготовления,
(включая запасную шину) должны
быть заменены новыми. Дата
изготовления шины указывается
на ее боковой поверхности (в
некоторых случаях, с внутренней
стороны) в составе кода DOT. Код
DOT наносится на поверхность
шин и состоит из цифр и букв
английского алфавита. Дата
изготовления содержится в
последних четырех разрядах
(символах) кода DOT.
DOT : XXXX XXXX OOOO
В первой части кода DOT
содержится кодовый номер завода-
изготовителя, размер шины и тип
рисунка протектора, а последние
четыре цифры указывают неделю и
год изготовления.
Например:
DOT XXXX XXXX 1611 указывает,
что шина была изготовлена на 16-
й неделе 2011 г.
* индекс скорости W – подкатегория
индекса скорости Z.
S 180 км/ч (112 миль/ч)
T 190 км/ч (118 миль/ч)
H 210 км/ч (130 миль/ч) V 240 км/ч (149 миль/ч)
Z Свыше 240 км/ч (149 миль/ч)
W*
270км/ч (168 миль/ч)
Максимальная скорость
Символ,
обозначаю-щий
скоростную категорию шины
ОСТОРОЖНО -
Наработка шин
Со временем шины
изнашиваются, даже если они
не эксплуатируются.
Вне зависимости от того
стерлась ли покрышка или
нет, рекомендуется заменять
шины после шести (6) лет
эксплуатации в обычных
условиях. Жаркий климат или
частые большие нагрузки
могут ускорить процесс
изнашивания шин.
Игнорирование данного
предупреждения м ожет
приветси к быстрому износу
шин, что м ожет привести к
потере управления и аварии с
серьезными травмами или
смертью.

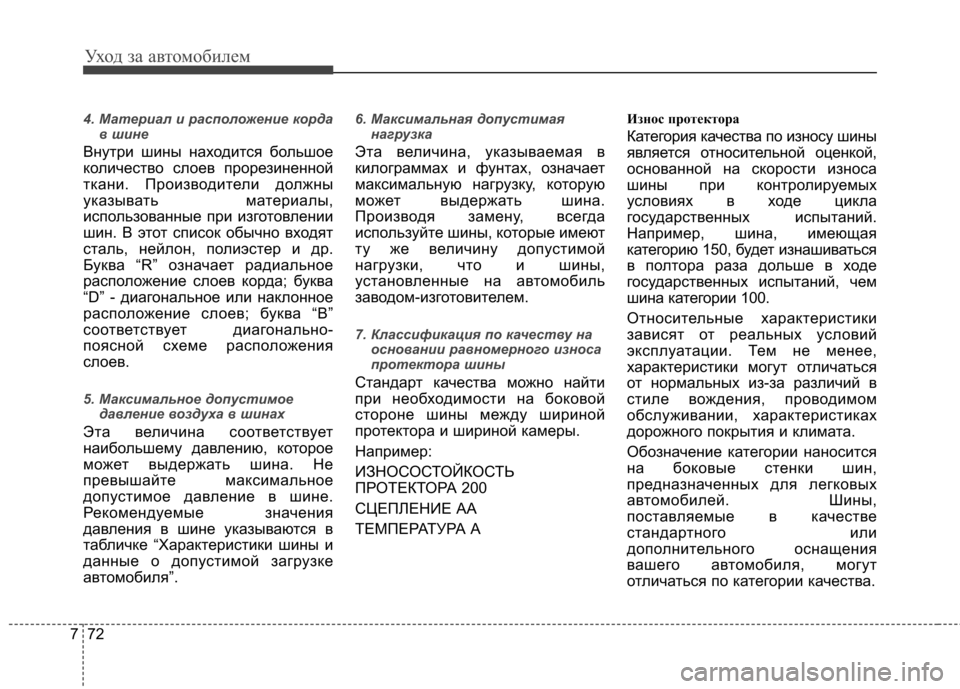

Уход за автомобилем
72
7
4. Материал и расположение корда
в шине
Внутри шины находится большое
количество слоев прорезиненной
ткани. Производители должны
указывать материалы,
использованные при изготовлении
шин. В этот список обычно входят
сталь, нейлон, полиэстер и др.
Буква “R” означает радиальное
расположение слоев корда; буква
“D” - диагональное или наклонное
расположение слоев; буква “B”
соответствует диагонально-
поясной схеме расположения
слоев.
5. Максимальное допустимое
давление воздуха в шинах
Эта величина соответствует
наибольшему давлению, которое
может выдержать шина. Не
превышайте максимальное
допустимое давление в шине.
Рекомендуемые значения
давления в шине указываются в
табличке “Характеристики шины и
данные о допустимой загрузке
автомобиля”.
6. Максимальная допустимаянагрузка
Эта величина, указываемая в
килограммах и фунтах, означает
максимальную нагрузку, которую
может выдержать шина.
Производя замену, всегда
используйте шины, которые имеют
ту же величину допустимой
нагрузки, что и шины,
установленные на автомобиль
заводом-изготовителем.
7. Классификация по качеству на
основании равномерного износа
протектора шины
Стандарт качества можно найти
при необходимости на боковой
стороне шины между шириной
протектора и шириной камеры.
Например:
ИЗНОСОСТОЙКОСТЬ
ПРОТЕКТОРА 200
СЦЕПЛЕНИЕ АА
ТЕМПЕРАТУРА А Износ протектора
Категория качества по износу шины
является относительной оценкой,
основанной на скорости износа
шины при контролируемых
условиях в ходе цикла
государственных испытаний.
Например, шина, имеющая
категорию 150, будет изнашиваться
в полтора раза дольше в ходе
государственных испытаний, чем
шина категории 100.
Относительные характеристики
зависят от реальных условий
эксплуатации. Тем не менее,
характеристики могут отличаться
от нормальных из-за различий в
стиле вождения, проводимом
обслуживании, характеристиках
дорожного покрытия и климата.
Обозначение категории наносится
на боковые стенки шин,
предназначенных для легковых
автомобилей. Шины,
поставляемые в качестве
стандартного или
дополнительного оснащения
вашего автомобиля, могут
отличаться по категории качества.

773

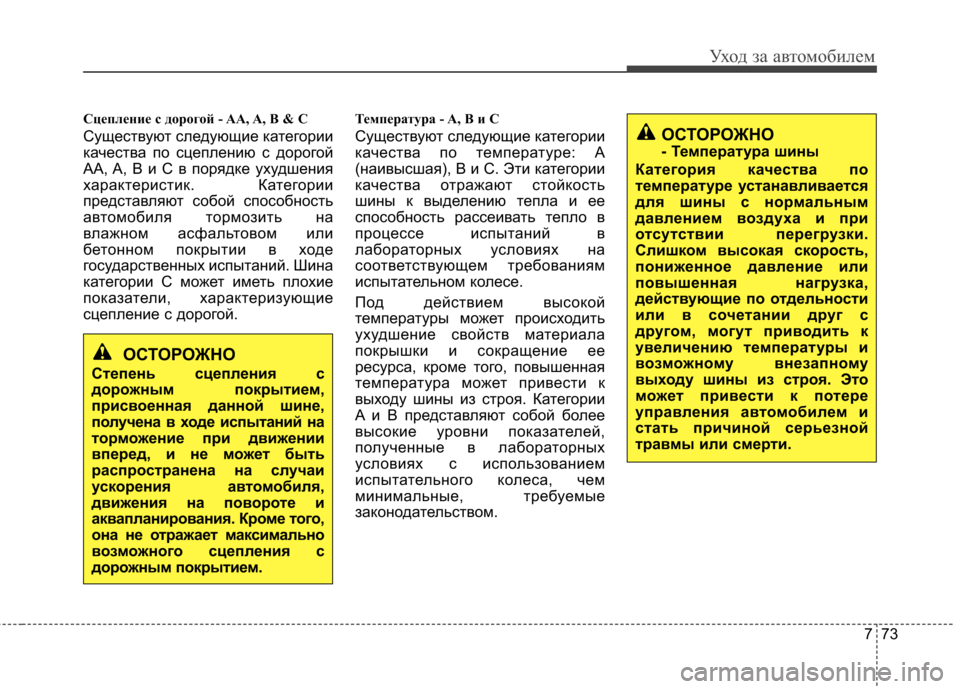

Уход за автомобилем
Сцепление с дорогой - AA, A, B & C
Существуют следующие категории
качества по сцеплению с дорогой
AA, A, B и C в порядке ухудшения
характеристик. Категории
представляют собой способность
автомобиля тормозить на
влажном асфальтовом или
бетонном покрытии в ходе
государственных испытаний. Шина
категории C может иметь плохие
показатели, характеризующие
сцепление с дорогой.Температура - A, B и C
Существуют следующие категории
качества по температуре: А
(наивысшая), B и C. Эти категории
качества отражают стойкость
шины к выделению тепла и ее
способность рассеивать тепло в
процессе испытаний в
лабораторных условиях на
соответствующем требованиям
испытательном колесе.
Под действием высокой
температуры может происходить
ухудшение свойств материала
покрышки и сокращение ее
ресурса, кроме того, повышенная
температура может привести к
выходу шины из строя. Категории
A и B представляют собой более
высокие уровни показателей,
полученные в лабораторных
условиях с использованием
испытательного колеса, чем
минимальные, требуемые
законодательством.
ОСТОРОЖНО
Степень сцепления с
дорожным покрытием,
присвоенная данной шине,
получена в ходе испытаний на
торможение при движении
вперед, и не м ожет быть
распространена на случаи
ускорения ав томобиля,
движения на повороте и
аквапланирования. Кроме того,
она не отражает максимально
возможного сцепления с
дорожным покрытием.
ОСТОРОЖНО
- Температура шины
Категория качества по
температуре устанавливается
для шины с нормальным
давлением воздуха и при
отсутствии перегрузки.
Слишком высокая скорость,
пониженное давление или
повышенная нагрузка,
действующие по отдельности
или в сочетании друг с
другом, могут приводить к
увеличению температуры и
возможному внезапному
выходу шины из строя. Это
может привести к потере
управления автомобилем и
стать причиной серьезной
травмы или смерти.
