Системы безопасности автомобиля

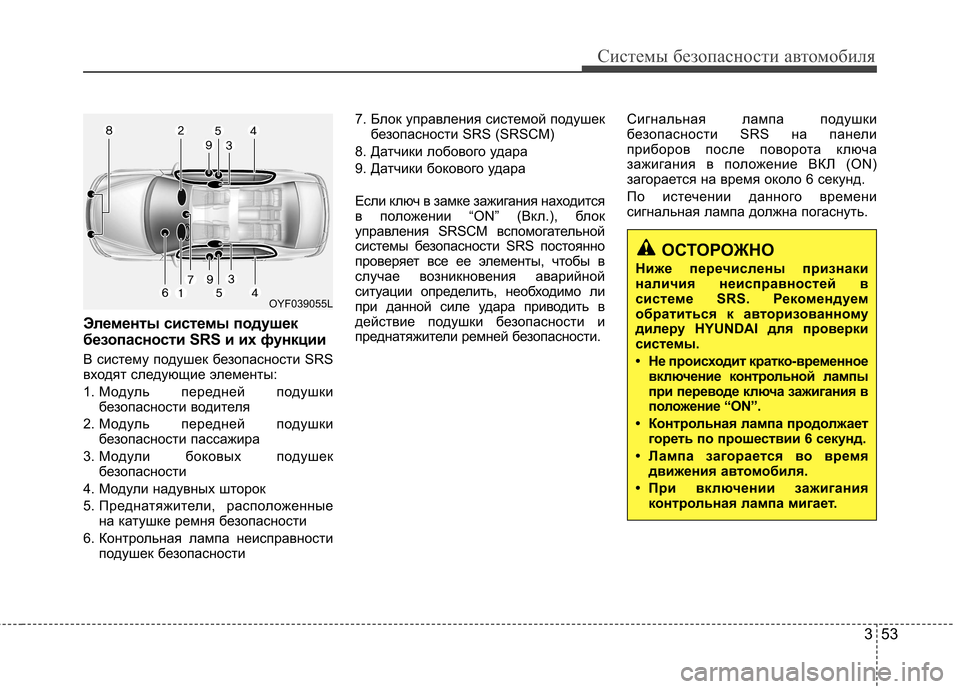

Элементы системы подушек
безопасности SRS и их функции
В систему подушек безопасности SRS
входят следующие элементы:
1. Модуль передней подушки
безопасности водителя
2. Модуль передней подушки
безопасности пассажира
3. Модули боковых подушек
безопасности
4. Модули надувных шторок
5. Преднатяжители, расположенные на катушке ремня безопасности
6. Контрольная лампа неисправности подушек безопасности 7. Блок управления системой подушек
безопасности SRS (SRSCM)
8. Датчики лобового удара
9. Датчики бокового удара
Если ключ в замке зажигания находится
в положении “ON” (Вкл.), блок
управления SRSCM вспомогательной
системы безопасности SRS постоянно
проверяет все ее элементы, чтобы в
случае возникновения аварийной
ситуации определить, необходимо ли
при данной силе удара приводить в
действие подушки безопасности и
преднатяжители ремней безопасности. Сигнальная лампа подушки
безопасности SRS на панели
приборов после поворота ключа
зажигания в положение ВКЛ (ON)
загорается на время около 6 секунд.
По истечении данного времени
сигнальная лампа должна погаснуть.
ОСТОРОЖНО
Ниже перечислены признаки
наличия неисправностей в
системе SRS. Рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
• Не происходит кратко-временное включение контрольной лампы
при переводе ключа зажигания в
положение “ON”.
• Контрольная лампа продолжает гореть по прошествии 6 секунд.
• Лампа загорается во время движения а втомобиля.
• При включении зажигания контрольная лампа мигает.
OYF039055L

Системы безопасности автомобиля
54
3

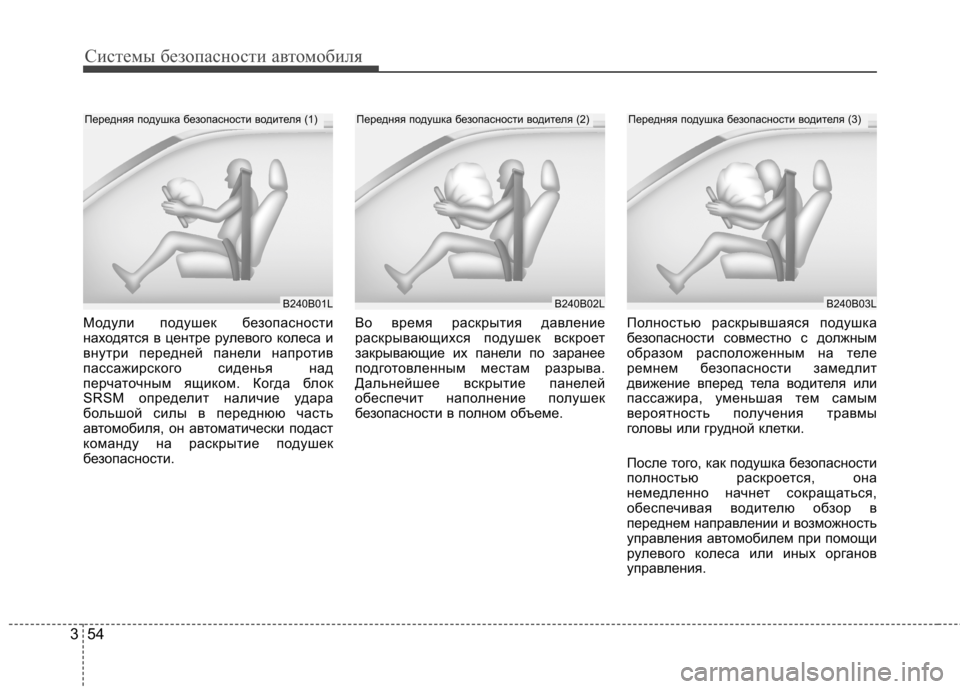

Модули подушек безопасности
находятся в центре рулевого колеса и
внутри передней панели напротив
пассажирского сиденья над
перчаточным ящиком. Когда блок
SRSM определит наличие удара
большой силы в переднюю часть
автомобиля, он автоматически подаст
команду на раскрытие подушек
безопасности. Во время раскрытия давление
раскрывающихся подушек вскроет
закрывающие их панели по заранее
подготовленным местам разрыва.
Дальнейшее вскрытие панелей
обеспечит наполнение полушек
безопасности в полном объеме.
Полностью раскрывшаяся подушка
безопасности совместно с должным
образом расположенным на теле
ремнем безопасности замедлит
движение вперед тела водителя или
пассажира, уменьшая тем самым
вероятность получения травмы
головы или грудной клетки.
После того, как подушка безопасности
полностью раскроется, она
немедленно начнет сокращаться,
обеспечивая водителю обзор в
переднем направлении и возможность
управления автомобилем при помощи
рулевого колеса или иных органов
управления.
B240B02LB240B03L
Передняя подушка безопасности водителя (2)Передняя подушка безопасности водителя (3)
B240B01L
Передняя подушка безопасности водителя (1)

355
Системы безопасности автомобиля
ОСТОРОЖНО
• Раскрытие подушек безопасности может
сопровождаться громким
шумом и распространением по
салону тонкодисперсной пыли.
Это является нормальным и не
представляет никакой угрозы, -
подушки безопасности в
нерабочем состоянии
упакованы в этот порошок.
Пыль, появившаяся во время
раскрытия подушек может
вызвать раздражение кожи или
органов зрения, а такжеусилить
астматическую реакцию
отдельных людей.
После дорожно-транспортного
происшествия, которое
сопровождалось раскрытием
подушек безопасности, всегда
тщательно мойте все открытые
участки кожи теплой водой и
туалетным мылом.
• Система пассивной безопасности (SRS) может
функционировать только при
включенном зажигании.
(продолжение)(продолжение)
• При установке освежителявоздуха внутри салона следует
исключить его размещение
рядом с приборами или на
поверхности приборной панели.
Такие предметы могут резко
прийти в движение и привести
к получению травм при
раскрытии подушки
безопасности пассажира.
B240B05L
Передняя подушка безопасности пассажира
ОСТОРОЖНО
• Не устанавливайте или не размещайте никакие
аксессуары (держатели для
напитков, аудиокассет,
блокноты и т.д.) на передней
панели перед пассажиром над
перчаточным ящиком в
автом обиле, который
оборудован подушкой
безопасности пассажира.
Такие предметы могут резко
прийти в движение и привести
к получению травм при
раскрытии подушки
безопасности пассажира.
(продолжение)

Системы безопасности автомобиля
56
3

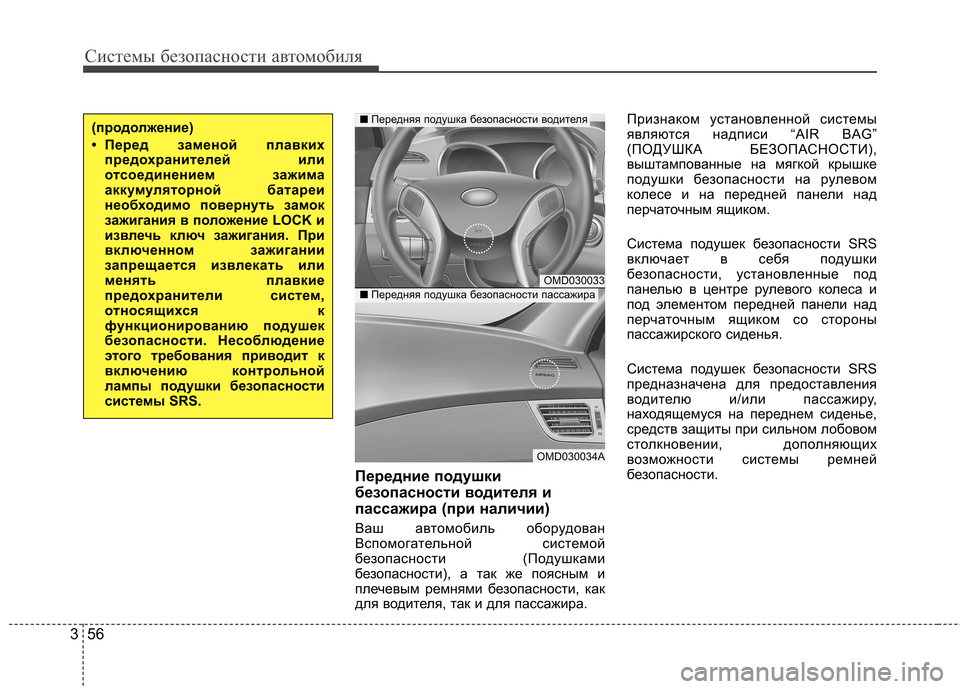

Передние подушки
безопасности водителя и
пассажира (при наличии)
Ваш автомобиль оборудован
Вспомогательной системой
безопасности (Подушками
безопасности), а так же поясным и
плечевым ремнями безопасности, как
для водителя, так и для пассажира. Признаком установленной системы
являются надписи “AIR BAG”
(ПОДУШКА БЕЗОПАСНОСТИ),
выштампованные на мягкой крышке
подушки безопасности на рулевом
колесе и на передней панели над
перчаточным ящиком.
Система подушек безопасности SRS
включает в себя подушки
безопасности, установленные под
панелью в центре рулевого колеса и
под элементом передней панели над
перчаточным ящиком со стороны
пассажирского сиденья.
Система подушек безопасности SRS
предназначена для предоставления
водителю и/или пассажиру,
находящемуся на переднем сиденье,
средств защиты при сильном лобовом
столкновении, дополняющих
возможности системы ремней
безопасности.
(продолжение)
• Перед заменой плавких
предохранителей или
отсоединением зажима
аккумуляторной батареи
необходимо повернуть замок
зажигания в положение LOCK и
извлечь ключ зажигания. При
включенном зажигании
запрещается извлекать или
менять плавкие
предохранители систем,
относящихся к
функционированию подушек
безопасности. Несоблюдение
этого требования приводит к
включению контрольной
лампы подушки безопасности
системы SRS.
OMD030033
OMD030034A
■Передняя подушка безопасности водителя
■Передняя подушка безопасности пассажира

357
Системы безопасности автомобиля
(продолжение)

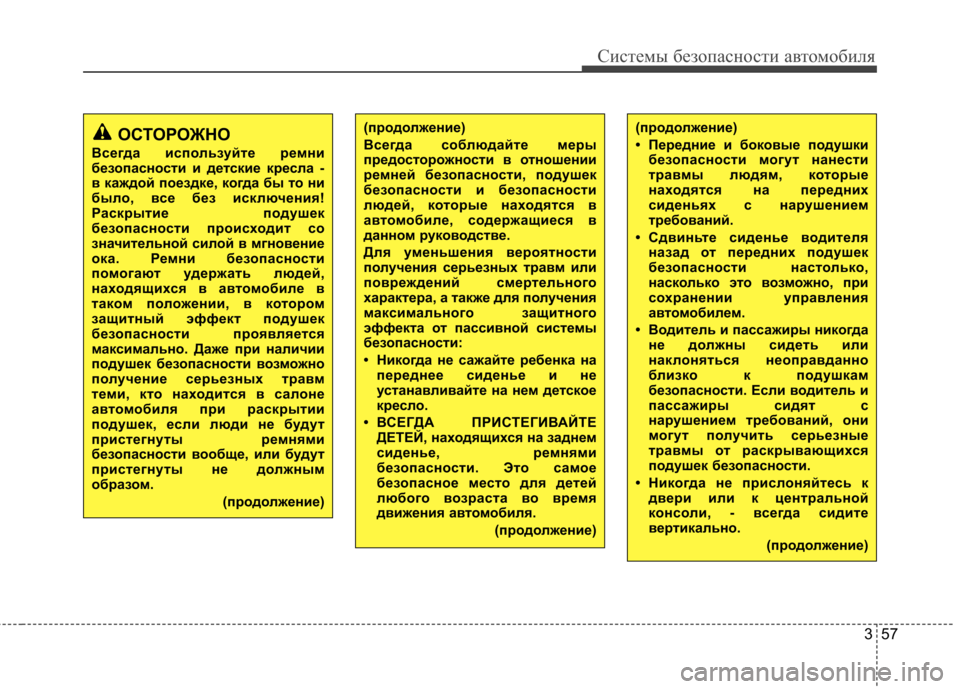

Всегда соблюдайте меры
предосторожности в отношении
ремней безопасности, подушек
безопасности и безопасности
людей, которые находятся в
автомобиле, содержащиеся в
данном руко водстве.
Для уменьшения вероятности
получения серьезных травм или
повреждений смертельного
характера, а также для получения
максимального защитного
эффекта от пассивной системы
безопасности:
• Никогда не сажайте ребенка на переднее сиденье и не
устанавливайте на нем детское
кресло.
• ВСЕГДА ПРИСТЕГИВАЙТЕ ДЕТЕЙ, находящихся на заднем
сиденье, ремнями
безопасности. Это самое
безопасное место для детей
любого возраста во время
движения а втомобиля.
(продолжение)(продолжение)
• Передние и боковые подушки безопасности могут нанести
травмы людям, которые
находятся на передних
сиденьях с нарушением
требований.
• Сдвиньте сиденье водителя назад от передних подушек
безопасности настолько,
насколько это возможно, при
сохранении управления
автом обилем.
• Водитель и пассажиры никогда не должны сидеть или
наклоняться неоправданно
близко к подушкам
безопасности. Если водитель и
пассажиры сидят с
нарушением требований, они
могут получить серьезные
травмы от раскрывающихся
подушек безопасности.
• Никогда не прислоняйтесь к двери или к центральной
консоли, - всегда сидите
вертикально.
(продолжение)ОСТОРОЖНО
Всегда используйте ремни
безопасности и детские кресла -
в каждой поездке, когда бы то ни
было, все без исключения!
Раскрытие подушек
безопасности происходит со
значительной силой в мгновение
ока. Ремни безопасности
помогают удержать людей,
находящихся в а втомобиле в
таком положении, в котором
защитный эффект подушек
безопасности проявляется
максимально. Даже при наличии
подушек безопасности возможно
получение серьезных травм
теми, кто находится в салоне
автом обиля при раскрытии
подушек, если люди не будут
пристегнуты ремнями
безопасности вообще, или будут
пристегнуты не должным
образом.
(продолжение)

Системы безопасности автомобиля
58
3
(продолжение)
• Если во время езды
продолжает гореть
предупредительный сигнал
подушки безопасности SRS,
рекомендуем проверить
систему подушки безопасности
у авторизованного дилера
HYUNDAI.
• Подушки безопасности можно использовать только один раз -
рекомендуем заменить систему
у авторизованного дилера
HYUNDAI.
• Система подушек безопасности SRS предназначена для их
раскрытия только в том случае,
когда сила лобового удара
достаточно велика, и его
направление составляет с
продольной осью а втомобиля
угол не более 30°. Кроме того,
она является системой
одноразового применения.
Необходимо всегда
пристегиваться ремнями
безопасности.
(продолжение)(продолжение)
• Передние подушки безопас-ности не предназначены для
раскрытия в случае бокового
столкновения, удара сзади или
переворачивания а втомобиля.
Кроме того, эта система не
работает при лобовом
столкновении, сила которого
ниже порога срабатывания
системы.
• Детское сиденье никогда не должно быть установлено на
переднем сиденье. Ребенок
может пол учить серьезные
травмы или погибнуть в
результате раскрытия подушки
безопасности в случае
дорожно-транспортного про-
исшествия.
(продолжение)(продолжение)
• Не допускается нахождениеникаких предметов над
подушками безопасности,
которые расположены в
ступице рулевого колеса или
на передней панели, или рядом
с этими подушками. Причина
этого в том, что при
столкновении, сила которого
будет достаточна для
раскрытия подушек
безопасности, любой такой
предмет может нанести травму.
• Не прикасайтесь к проводке или к другим элементам системы
подушек безопас-ности SRS, не
разъединяйте их контакты.
Такие действия могут привести
к получению травм в результате
случайного раскрытия подушек
безопасности SRS или в
результате приведения этой
системы в нерабочее
состояние.
(продолжение)

359
Системы безопасности автомобиля
(продолжение)

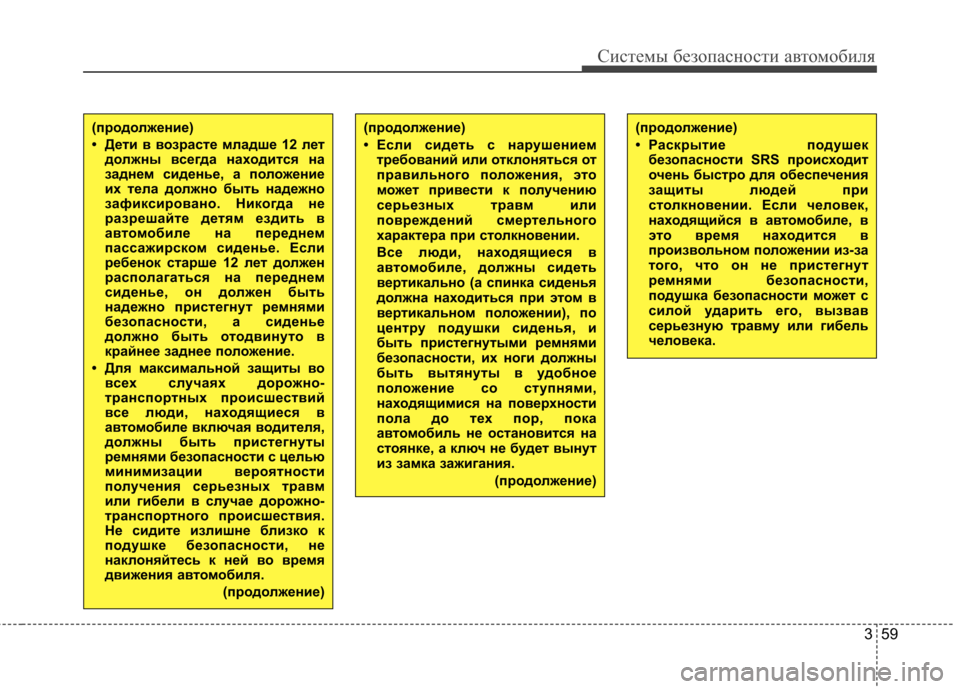

• Если сидеть с нарушениемтребований или отклоняться от
правильного положения, это
может привести к получению
серьезных травм или
повреждений смертельного
характера при столкновении.
Все люди, находящиеся в
автом обиле, должны сидеть
вертикально (а спинка сиденья
должна находиться при этом в
вертикальном положении), по
центру подушки сиденья, и
быть пристегнутыми ремнями
безопасности, их ноги должны
быть вытянуты в удобное
положение со ступнями,
находящимися на поверхности
пола до тех пор, пока
автом обиль не остановится на
стоянке, а ключ не будет вынут
из замка зажигания.
(продолжение)(продолжение)
• Раскрытие подушекбезопасности SRS происходит
очень быстро для обеспечения
защиты людей при
столкновении. Если человек,
находящийся в а втомобиле, в
это время находится в
произвольном положении из-за
того, что он не пристегнут
ремнями безопасности,
подушка безопасности может с
силой ударить его, вызвав
серьезную травму или гибель
человека.(продолжение)
• Дети в возрасте младше 12 лет должны всегда находится на
заднем сиденье, а по ложение
их тела должно быть надежно
зафиксировано. Никогда не
разрешайте детям ездить в
автом обиле на переднем
пассажирском сиденье. Если
ребенок старше 12 лет должен
располагаться на переднем
сиденье, он должен быть
надежно пристегнут ремнями
безопасности, а сиденье
должно быть отодвинуто в
крайнее заднее по ложение.
• Для максимальной защиты во всех случаях дорожно-
транспортных происшествий
все люди, находящиеся в
автом обиле включая водителя,
должны быть пристегнуты
ремнями безопасности с целью
минимизации вероятности
получения серьезных травм
или гибели в случае дорожно-
транспортного происшествия.
Не сидите излишне близко к
подушке безопасности, не
наклоняйтесь к ней во время
движения а втомобиля.
(продолжение)

Системы безопасности автомобиля
60
3
* Подушки безопасности, фактически
установленные в автомобиле могут иметь
вид, отличный от изображенного на рисунке.

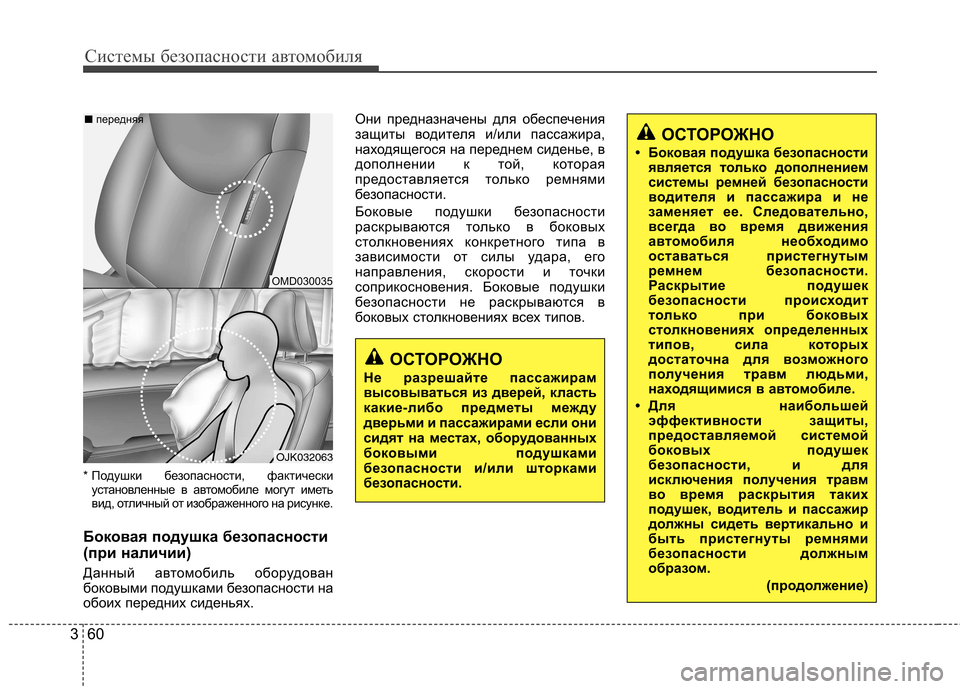

Боковая подушка безопасности
(при наличии)
Данный автомобиль оборудован
боковыми подушками безопасности на
обоих передних сиденьях. Они предназначены для обеспечения
защиты водителя и/или пассажира,
находящегося на переднем сиденье, в
дополнении к той, которая
предоставляется только ремнями
безопасности.
Боковые подушки безопасности
раскрываются только в боковых
столкновениях конкретного типа в
зависимости от силы удара, его
направления, скорости и точки
соприкосновения. Боковые подушки
безопасности не раскрываются в
боковых столкновениях всех типов.
ОСТОРОЖНО
• Боковая подушка безопасности является только дополнением
системы ремней безопасности
водителя и пассажира и не
заменяет ее. Следовательно,
всегда во время движения
автом обиля необходимо
оставаться пристегнутым
ремнем безопасности.
Раскрытие подушек
безопасности происходит
только при боковых
столкновениях определенных
типов, сила которых
достаточна для возможного
получения травм людьми,
находящимися в а втомобиле.
• Для наибольшей эффективности защиты,
предоставляемой системой
боковых подушек
безопасности, и для
исключения получения травм
во время раскрытия таких
подушек, водитель и пассажир
должны сидеть вертикально и
быть пристегнуты ремнями
безопасности должным
образом.
(продолжение)
ОСТОРОЖНО
Не разрешайте пассажирам
высовываться из дверей, класть
какие-либо предметы между
дверьми и пассажирами если они
сидят на местах, оборудованных
боковыми подушками
безопасности и/или шторками
безопасности.
OMD030035
OJK032063
■
передняя

361
Системы безопасности автомобиля
* Подушки безопасности, фактическиустановленные в автомобиле могут иметь
вид, отличный от изображенного на рисунке.

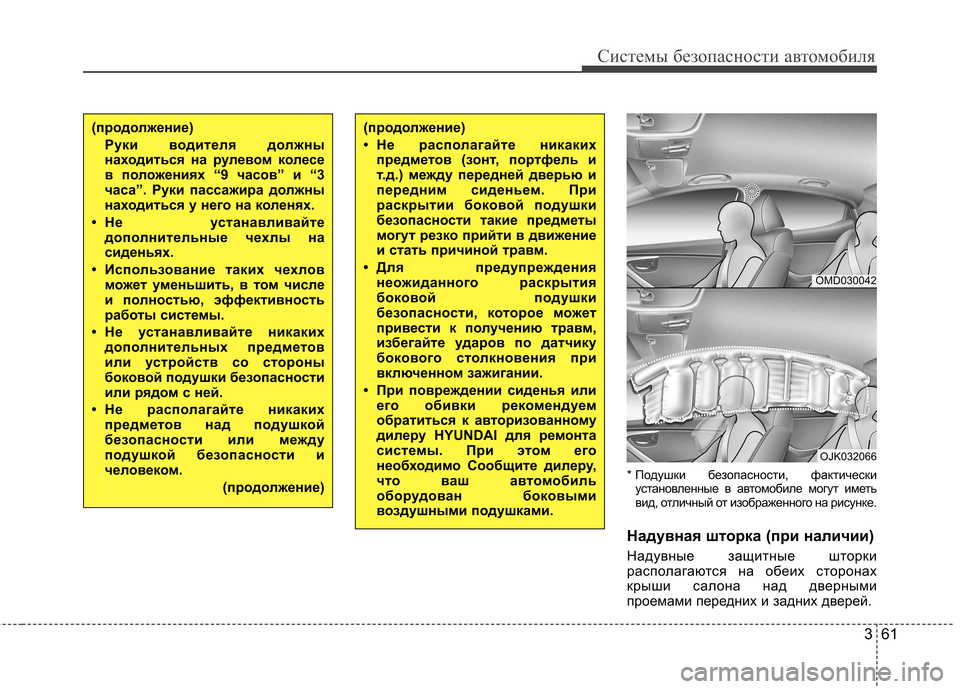

Надувная шторка (при наличии)
Надувные защитные шторки
располагаются на обеих сторонах
крыши салона над дверными
проемами передних и задних дверей.
(продолжение)
• Не располагайте никаких предметов (зонт, портфель и
т.д.) между передней дверью и
передним сиденьем. При
раскрытии боковой подушки
безопасности такие предметы
могут резко прийти в движение
и стать причиной травм.
• Для предупреждения неожиданного раскрытия
боковой подушки
безопасности, которое может
привести к получению травм,
избегайте ударов по датчику
бокового столкновения при
включенном зажигании.
• При повреждении сиденья или его обивки рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для ремонта
системы. При этом его
необходимо Сообщите дилеру,
что ваш автом обиль
оборудован боковыми
воздушными подушками.(продолжение)
Руки водителя должны
находиться на рулевом колесе
в положениях “9 часов” и “3
часа”. Руки пассажира должны
находиться у него на коленях.
• Не устанавливайте дополнительные чехлы на
сиденьях.
• Использование таких чехлов может у меньшить, в том числе
и полностью, эффективность
работы системы.
• Не устанавливайте никаких дополнительных предметов
или устройств со стороны
боковой подушки безопасности
или рядом с ней.
• Не располагайте никаких предметов над подушкой
безопасности или между
подушкой безопасности и
человеком.
(продолжение)
OMD030042
OJK032066

Системы безопасности автомобиля
62
3

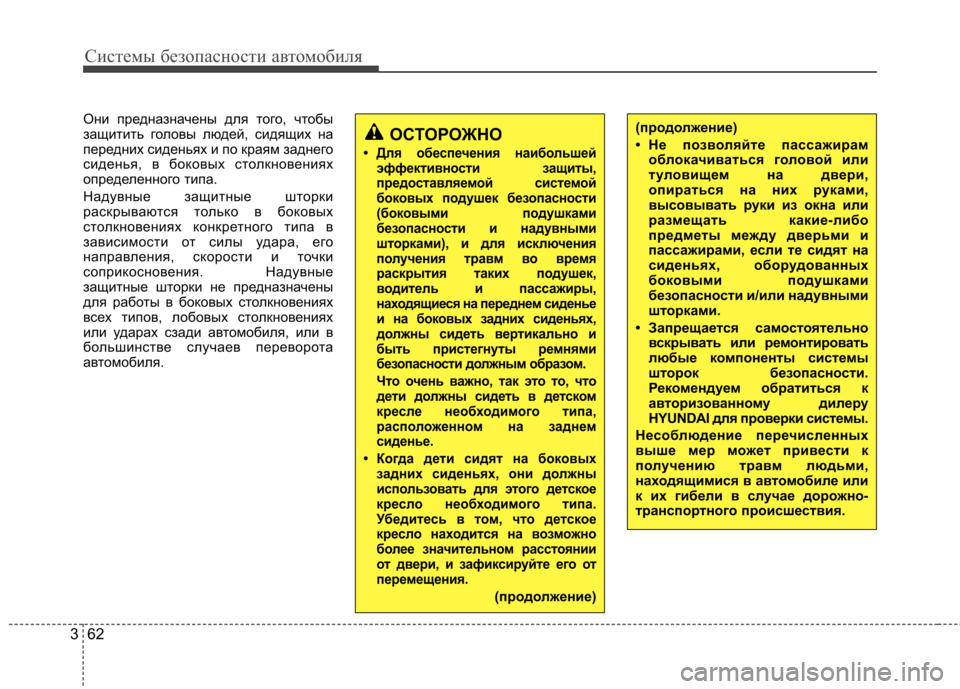

Они предназначены для того, чтобы
защитить головы людей, сидящих на
передних сиденьях и по краям заднего
сиденья, в боковых столкновениях
определенного типа.
Надувные защитные шторки
раскрываются только в боковых
столкновениях конкретного типа в
зависимости от силы удара, его
направления, скорости и точки
соприкосновения. Надувные
защитные шторки не предназначены
для работы в боковых столкновениях
всех типов, лобовых столкновениях
или ударах сзади автомобиля, или в
большинстве случаев переворота
автомобиля.(продолжение)
• Не позволяйте пассажирам
облокачиваться головой или
туловищем на двери,
опираться на них руками,
высовывать руки из окна или
размещать какие-либо
предметы между дверьми и
пассажирами, если те сидят на
сиденьях, оборудованных
боковыми подушками
безопасности и/или надувными
шторками.
• Запрещается самостоятельно вскрывать или ремонтировать
любые компоненты системы
шторок безопасности.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
Несоблюдение перечисленных
выше мер может привести к
получению травм людьми,
находящимися в а втомобиле или
к их гибели в случае дорожно-
транспортного происшествия.ОСТОРОЖНО
• Для обеспечения наибольшей эффективности защиты,
предоставляемой системой
боковых подушек безопасности
(боковыми подушками
безопасности и надувными
шторками), и для исключения
получения травм во время
раскрытия таких подушек,
водитель и пассажиры,
находящиеся на переднем сиденье
и на боковых задних сиденьях,
должны сидеть вертикально и
быть пристегнуты ремнями
безопасности должным образом.
Что очень важно, так это то, что
дети должны сидеть в детском
кресле необходимого типа,
распо ложенном на заднем
сиденье.
• Когда дети сидят на боковых задних сиденьях, они должны
использовать для этого детское
кресло необходимого типа.
Убедитесь в том, что детское
кресло находится на возможно
более значительном расстоянии
от двери, и зафиксируйте его от
перемещения.
(продолжение)
