3-135
Aracınızın Kullanışlı Özellikleri
3

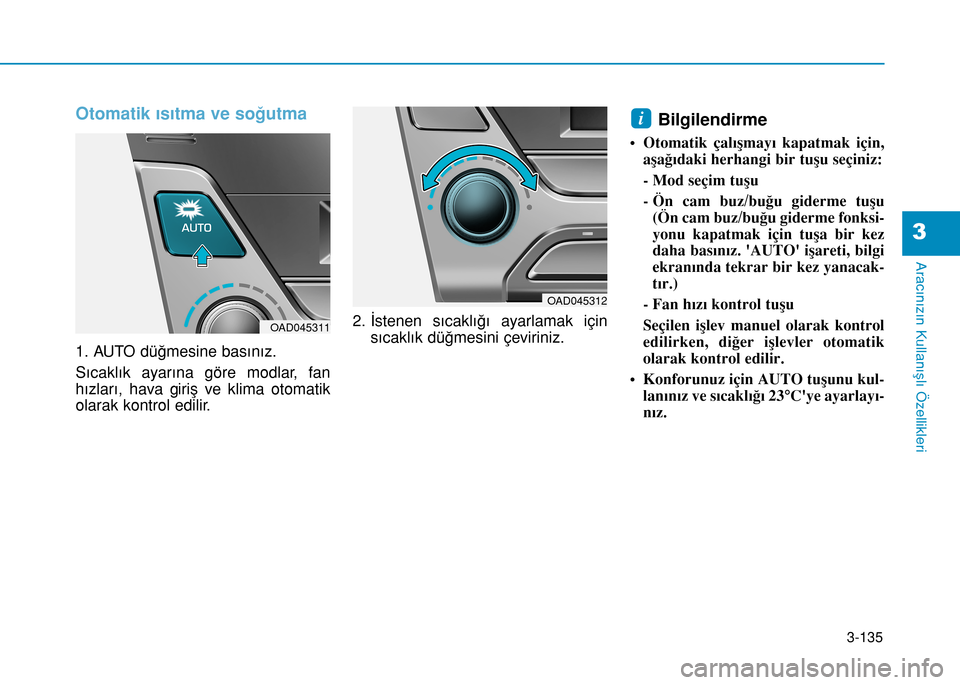

Otomatik ısıtma ve soğutma
1. AUTO düğmesine basınız.
Sıcaklık ayarına göre modlar, fan
hızları, hava giriş ve klima otomatik
olarak kontrol edilir.2. İstenen sıcaklığı ayarlamak için
sıcaklık düğmesini çeviriniz.
Bilgilendirme
• Otomatik çalışmayı kapatmak için,
aşağıdaki herhangi bir tuşu seçiniz:
- Mod seçim tuşu
- Ön cam buz/buğu giderme tuşu
(Ön cam buz/buğu giderme fonksi-
yonu kapatmak için tuşa bir kez
daha basınız. 'AUTO' işareti, bilgi
ekranında tekrar bir kez yanacak-
tır.)
- Fan hızı kontrol tuşu
Seçilen işlev manuel olarak kontrol
edilirken, diğer işlevler otomatik
olarak kontrol edilir.
• Konforunuz için AUTO tuşunu kul-
lanınız ve sıcaklığı 23°C'ye ayarlayı-
nız.
i
OAD045311
OAD045312

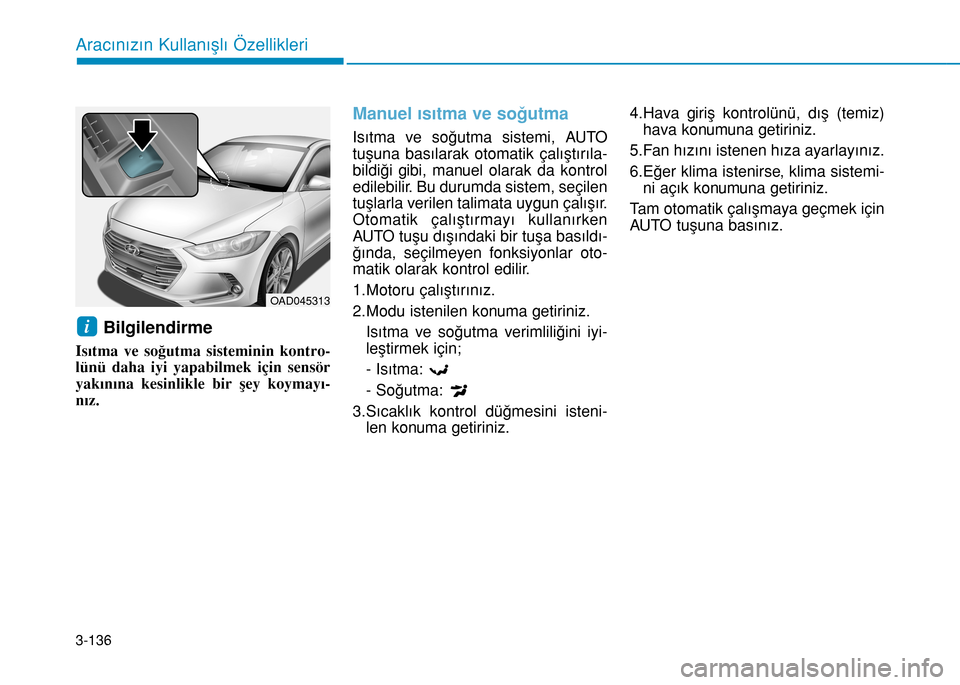

3-136
Aracınızın Kullanışlı Özellikleri
Bilgilendirme
Isıtma ve soğutma sisteminin kontro-
lünü daha iyi yapabilmek için sensör
yakınına kesinlikle bir şey koymayı-
nız.
Manuel ısıtma ve soğutma
Isıtma ve soğutma sistemi, AUTO
tuşuna basılarak otomatik çalıştırıla-
bildiği gibi, manuel olarak da kontrol
edilebilir. Bu durumda sistem, seçilen
tuşlarla verilen talimata uygun çalışır.
Otomatik çalıştırmayı kullanırken
AUTO tuşu dışındaki bir tuşa basıldı-
ğında, seçilmeyen fonksiyonlar oto-
matik olarak kontrol edilir.
1.Motoru çalıştırınız.
2.Modu istenilen konuma getiriniz.
Isıtma ve soğutma verimliliğini iyi-
leştirmek için;
- Isıtma:
- Soğutma:
3.Sıcaklık kontrol düğmesini isteni-
len konuma getiriniz.4.Hava giriş kontrolünü, dış (temiz)
hava konumuna getiriniz.
5.Fan hızını istenen hıza ayarlayınız.
6.Eğer klima istenirse, klima sistemi-
ni açık konumuna getiriniz.
Tam otomatik çalışmaya geçmek için
AUTO tuşuna basınız.
i
OAD045313

3-137
Aracınızın Kullanışlı Özellikleri
3

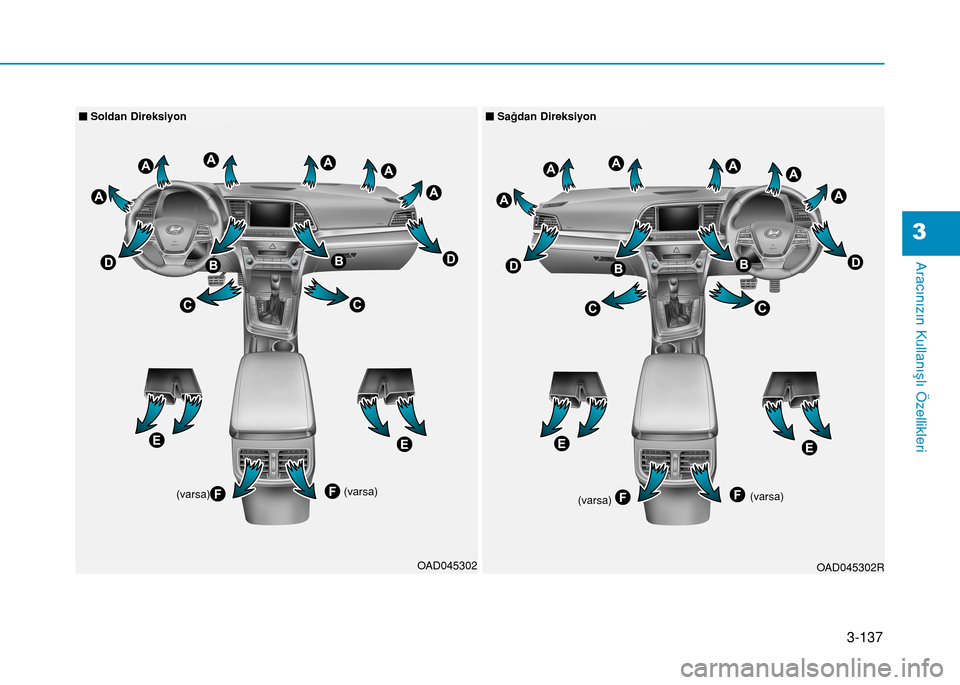

OAD045302OAD045302R
nSoldan DireksiyonnSağdan Direksiyon
(varsa)(varsa)
(varsa)(varsa)

3-138
Aracınızın Kullanışlı Özellikleri

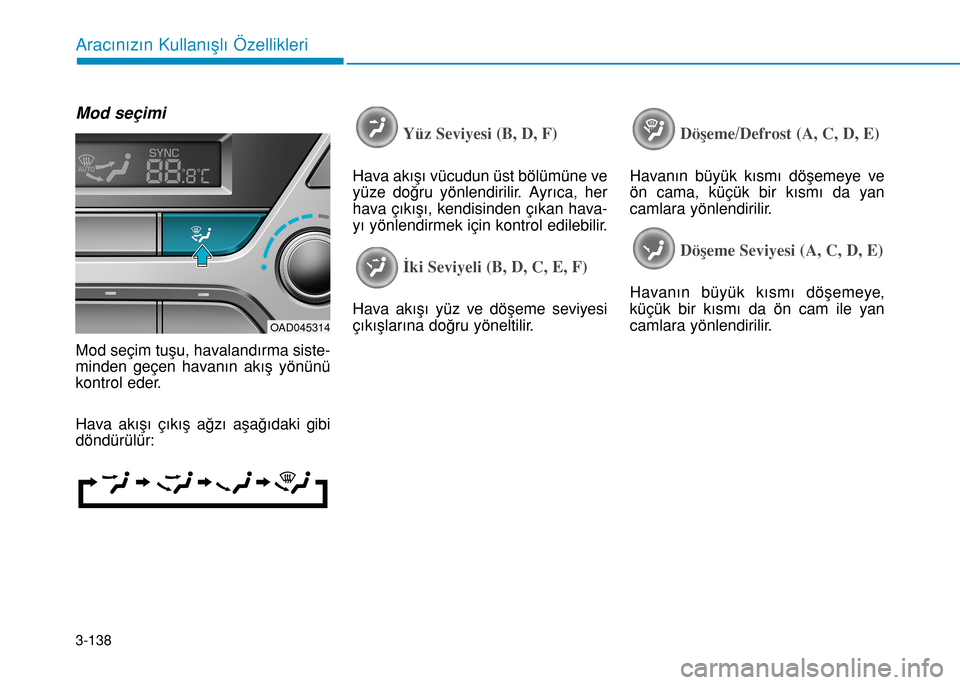

Mod seçimi
Mod seçim tuşu, havalandırma siste-
minden geçen havanın akış yönünü
kontrol eder.
Hava akışı çıkış ağzı aşağıdaki gibi
döndürülür:
Yüz Seviyesi (B, D, F)
Hava akışı vücudun üst bölümüne ve
yüze doğru yönlendirilir. Ayrıca, her
hava çıkışı, kendisinden çıkan hava-
yı yönlendirmek için kontrol edilebilir.
İki Seviyeli (B, D, C, E, F)
Hava akışı yüz ve döşeme seviyesi
çıkışlarına doğru yöneltilir.
Döşeme/Defrost (A, C, D, E)
Havanın büyük kısmı döşemeye ve
ön cama, küçük bir kısmı da yan
camlara yönlendirilir.
Döşeme Seviyesi (A, C, D, E)
Havanın büyük kısmı döşemeye,
küçük bir kısmı da ön cam ile yan
camlara yönlendirilir.
OAD045314

3-139
Aracınızın Kullanışlı Özellikleri
3

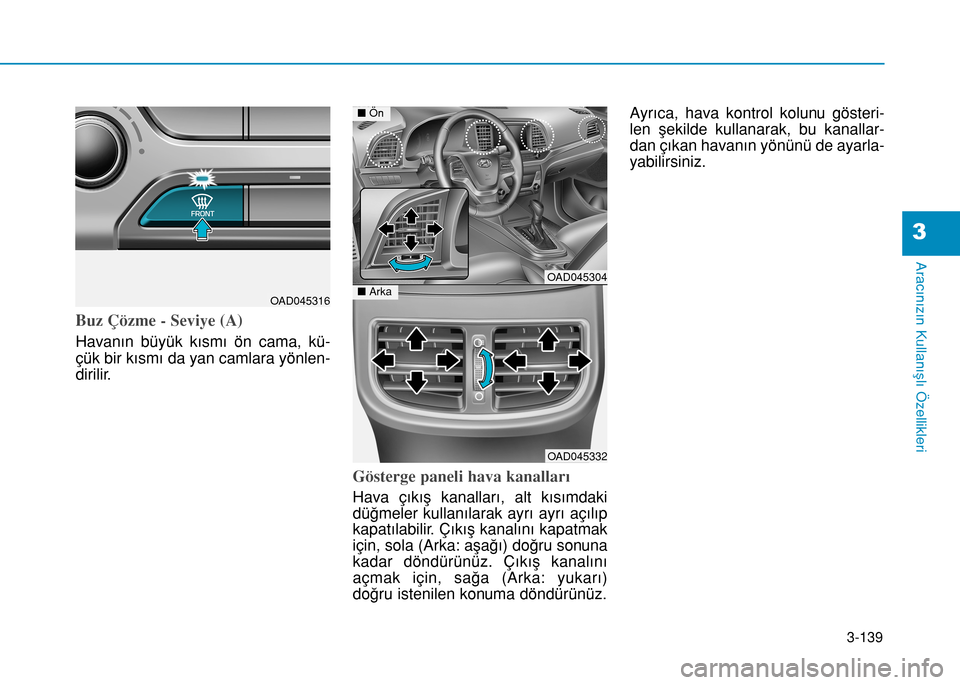

Buz Çözme - Seviye (A)
Havanın büyük kısmı ön cama, kü-
çük bir kısmı da yan camlara yönlen-
dirilir.
Gösterge paneli hava kanalları
Hava çıkış kanalları, alt kısımdaki
düğmeler kullanılarak ayrı ayrı açılıp
kapatılabilir. Çıkış kanalını kapatmak
için, sola (Arka: aşağı) doğru sonuna
kadar döndürünüz. Çıkış kanalını
açmak için, sağa (Arka: yukarı)
doğru istenilen konuma döndürünüz.Ayrıca, hava kontrol kolunu gösteri-
len şekilde kullanarak, bu kanallar-
dan çıkan havanın yönünü de ayarla-
yabilirsiniz.
OAD045316
OAD045304
OAD045332
nÖn
nArka

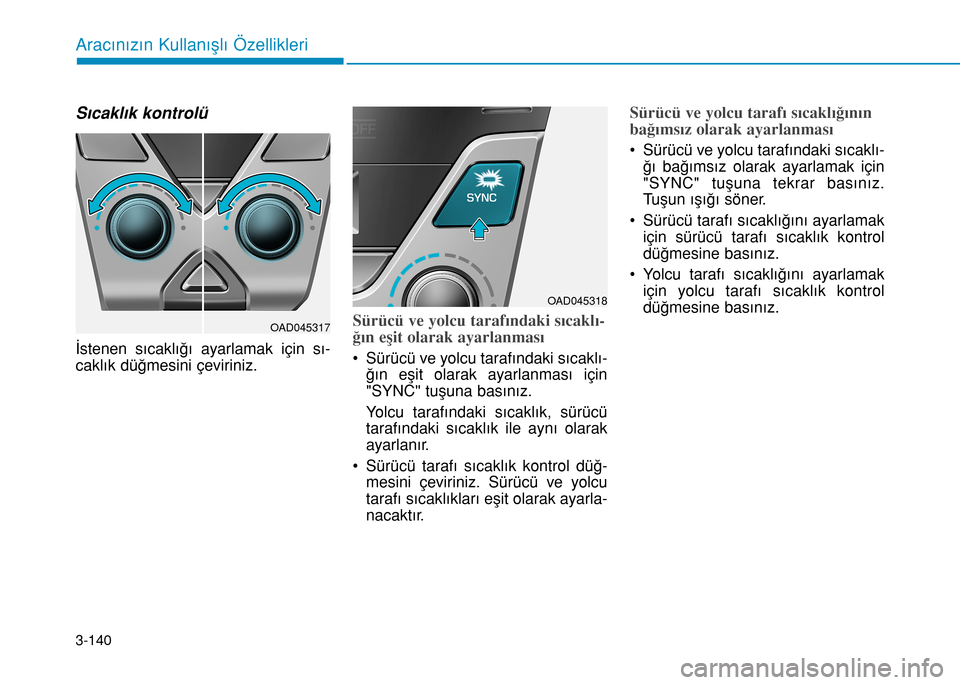

3-140
Aracınızın Kullanışlı Özellikleri
Sıcaklık kontrolü
İstenen sıcaklığı ayarlamak için sı-
caklık düğmesini çeviriniz.
Sürücü ve yolcu tarafındaki sıcaklı-
ğın eşit olarak ayarlanması
• Sürücü ve yolcu tarafındaki sıcaklı-
ğın eşit olarak ayarlanması için
"SYNC" tuşuna basınız.
Yolcu tarafındaki sıcaklık, sürücü
tarafındaki sıcaklık ile aynı olarak
ayarlanır.
• Sürücü tarafı sıcaklık kontrol düğ-
mesini çeviriniz. Sürücü ve yolcu
tarafı sıcaklıkları eşit olarak ayarla-
nacaktır.
Sürücü ve yolcu tarafı sıcaklığının
bağımsız olarak ayarlanması
• Sürücü ve yolcu tarafındaki sıcaklı-
ğı bağımsız olarak ayarlamak için
"SYNC" tuşuna tekrar basınız.
Tuşun ışığı söner.
• Sürücü tarafı sıcaklığını ayarlamak
için sürücü tarafı sıcaklık kontrol
düğmesine basınız.
• Yolcu tarafı sıcaklığını ayarlamak
için yolcu tarafı sıcaklık kontrol
düğmesine basınız.
OAD045317
OAD045318

3-141
Aracınızın Kullanışlı Özellikleri
3

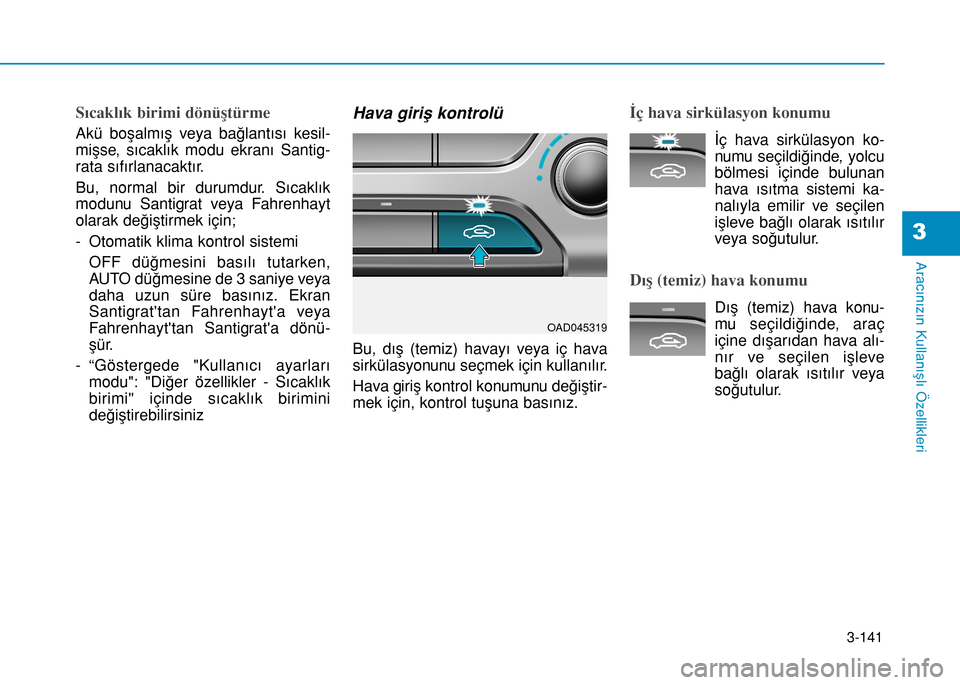

Sıcaklık birimi dönüştürme
Akü boşalmış veya bağlantısı kesil-
mişse, sıcaklık modu ekranı Santig-
rata sıfırlanacaktır.
Bu, normal bir durumdur. Sıcaklık
modunu Santigrat veya Fahrenhayt
olarak değiştirmek için;
- Otomatik klima kontrol sistemi
OFF düğmesini basılı tutarken,
AUTO düğmesine de 3 saniye veya
daha uzun süre basınız. Ekran
Santigrat'tan Fahrenhayt'a veya
Fahrenhayt'tan Santigrat'a dönü-
şür.
- “Göstergede "Kullanıcı ayarları
modu": "Diğer özellikler - Sıcaklık
birimi" içinde sıcaklık birimini
değiştirebilirsiniz
Hava giriş kontrolü
Bu, dış (temiz) havayı veya iç hava
sirkülasyonunu seçmek için kullanılır.
Hava giriş kontrol konumunu değiştir-
mek için, kontrol tuşuna basınız.
İç hava sirkülasyon konumu
İç hava sirkülasyon ko-
numu seçildiğinde, yolcu
bölmesi içinde bulunan
hava ısıtma sistemi ka-
nalıyla emilir ve seçilen
işleve bağlı olarak ısıtılır
veya soğutulur.
Dış (temiz) hava konumu
Dış (temiz) hava konu-
mu seçildiğinde, araç
içine dışarıdan hava alı-
nır ve seçilen işleve
bağlı olarak ısıtılır veya
soğutulur.
OAD045319

3-142
Aracınızın Kullanışlı Özellikleri

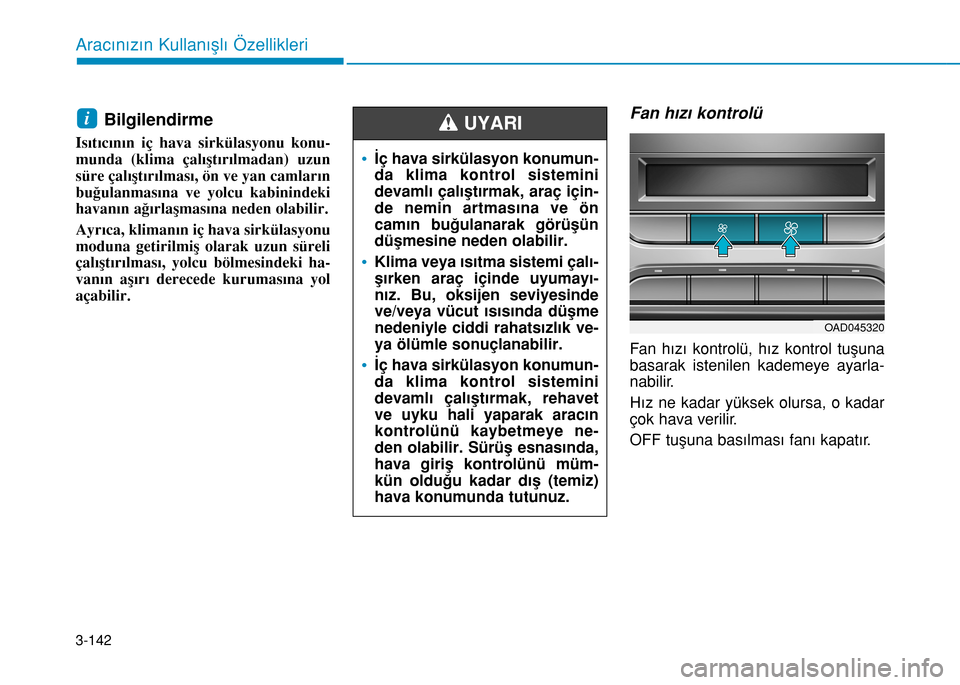

Bilgilendirme
Isıtıcının iç hava sirkülasyonu konu-
munda (klima çalıştırılmadan) uzun
süre çalıştırılması, ön ve yan camların
buğulanmasına ve yolcu kabinindeki
havanın ağırlaşmasına neden olabilir.
Ayrıca, klimanın iç hava sirkülasyonu
moduna getirilmiş olarak uzun süreli
çalıştırılması, yolcu bölmesindeki ha-
vanın aşırı derecede kurumasına yol
açabilir.
Fan hızı kontrolü
Fan hızı kontrolü, hız kontrol tuşuna
basarak istenilen kademeye ayarla-
nabilir.
Hız ne kadar yüksek olursa, o kadar
çok hava verilir.
OFF tuşuna basılması fanı kapatır.
i
•İç hava sirkülasyon konumun-
da klima kontrol sistemini
devamlı çalıştırmak, araç için-
de nemin artmasına ve ön
camın buğulanarak görüşün
düşmesine neden olabilir.
•Klima veya ısıtma sistemi çalı-
şırken araç içinde uyumayı-
nız. Bu, oksijen seviyesinde
ve/veya vücut ısısında düşme
nedeniyle ciddi rahatsızlık ve-
ya ölümle sonuçlanabilir.
•İç hava sirkülasyon konumun-
da klima kontrol sistemini
devamlı çalıştırmak, rehavet
ve uyku hali yaparak aracın
kontrolünü kaybetmeye ne-
den olabilir. Sürüş esnasında,
hava giriş kontrolünü müm-
kün olduğu kadar dış (temiz)
hava konumunda tutunuz.
UYARI
OAD045320

3-143
Aracınızın Kullanışlı Özellikleri
3

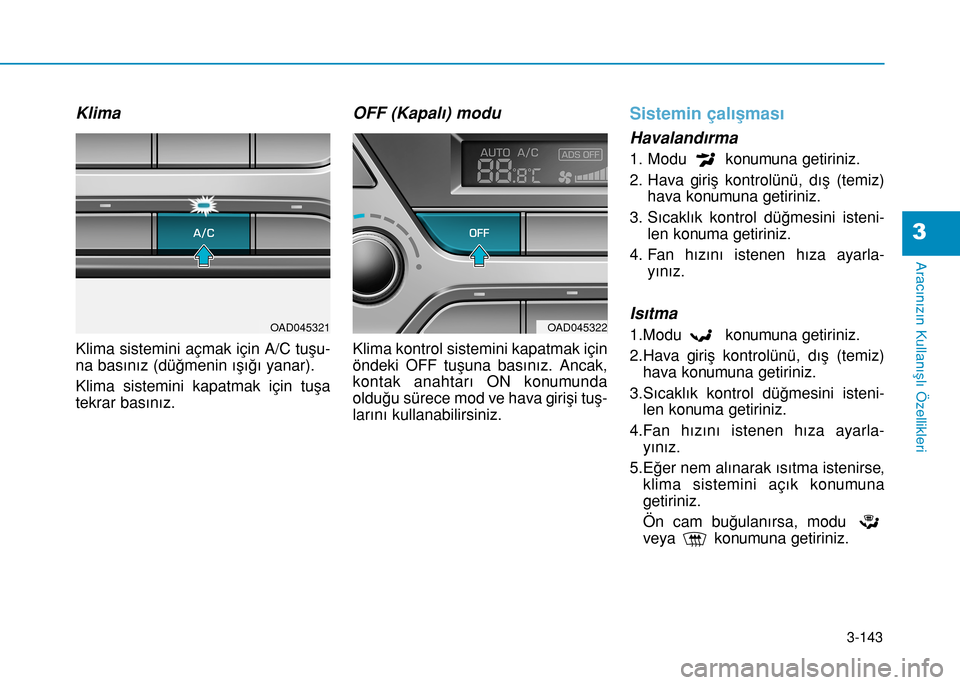

Klima
Klima sistemini açmak için A/C tuşu-
na basınız (düğmenin ışığı yanar).
Klima sistemini kapatmak için tuşa
tekrar basınız.
OFF (Kapalı) modu
Klima kontrol sistemini kapatmak için
öndeki OFF tuşuna basınız. Ancak,
kontak anahtarı ON konumunda
olduğu sürece mod ve hava girişi tuş-
larını kullanabilirsiniz.
Sistemin çalışması
Havalandırma
1. Modu konumuna getiriniz.
2. Hava giriş kontrolünü, dış (temiz)
hava konumuna getiriniz.
3. Sıcaklık kontrol düğmesini isteni-
len konuma getiriniz.
4. Fan hızını istenen hıza ayarla-
yınız.
Isıtma
1.Modu konumuna getiriniz.
2.Hava giriş kontrolünü, dış (temiz)
hava konumuna getiriniz.
3.Sıcaklık kontrol düğmesini isteni-
len konuma getiriniz.
4.Fan hızını istenen hıza ayarla-
yınız.
5.Eğer nem alınarak ısıtma istenirse,
klima sistemini açık konumuna
getiriniz.
Ön cam buğulanırsa, modu
veya konumuna getiriniz.OAD045322OAD045321

3-144
Aracınızın Kullanışlı Özellikleri

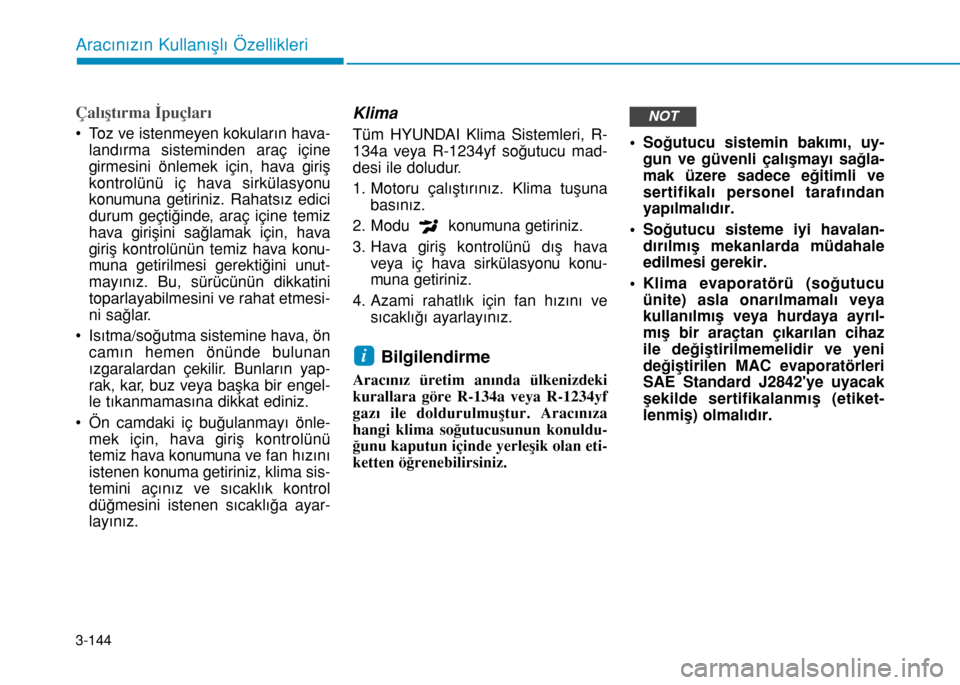

Çalıştırma İpuçları
• Toz ve istenmeyen kokuların hava-
landırma sisteminden araç içine
girmesini önlemek için, hava giriş
kontrolünü iç hava sirkülasyonu
konumuna getiriniz. Rahatsız edici
durum geçtiğinde, araç içine temiz
hava girişini sağlamak için, hava
giriş kontrolünün temiz hava konu-
muna getirilmesi gerektiğini unut-
mayınız. Bu, sürücünün dikkatini
toparlayabilmesini ve rahat etmesi-
ni sağlar.
• Isıtma/soğutma sistemine hava, ön
camın hemen önünde bulunan
ızgaralardan çekilir. Bunların yap-
rak, kar, buz veya başka bir engel-
le tıkanmamasına dikkat ediniz.
• Ön camdaki iç buğulanmayı önle-
mek için, hava giriş kontrolünü
temiz hava konumuna ve fan hızını
istenen konuma getiriniz, klima sis-
temini açınız ve sıcaklık kontrol
düğmesini istenen sıcaklığa ayar-
layınız.
Klima
Tüm HYUNDAI Klima Sistemleri, R-
134a veya R-1234yf soğutucu mad-
desi ile doludur.
1. Motoru çalıştırınız. Klima tuşuna
basınız.
2. Modu konumuna getiriniz.
3. Hava giriş kontrolünü dış hava
veya iç hava sirkülasyonu konu-
muna getiriniz.
4. Azami rahatlık için fan hızını ve
sıcaklığı ayarlayınız.
Bilgilendirme
Aracınız üretim anında ülkenizdeki
kurallara göre R-134a veya R-1234yf
gazı ile doldurulmuştur. Aracınıza
hangi klima soğutucusunun konuldu-
ğunu kaputun içinde yerleşik olan eti-
ketten öğrenebilirsiniz.• Soğutucu sistemin bakımı, uy-
gun ve güvenli çalışmayı sağla-
mak üzere sadece eğitimli ve
sertifikalı personel tarafından
yapılmalıdır.
• Soğutucu sisteme iyi havalan-
dırılmış mekanlarda müdahale
edilmesi gerekir.
• Klima evaporatörü (soğutucu
ünite) asla onarılmamalı veya
kullanılmış veya hurdaya ayrıl-
mış bir araçtan çıkarılan cihaz
ile değiştirilmemelidir ve yeni
değiştirilen MAC evaporatörleri
SAE Standard J2842'ye uyacak
şekilde sertifikalanmış (etiket-
lenmiş) olmalıdır.
i
NOT
