Hyundai Elantra 2017 Kullanım Kılavuzu (in Turkish)

7-35
7
Bakım

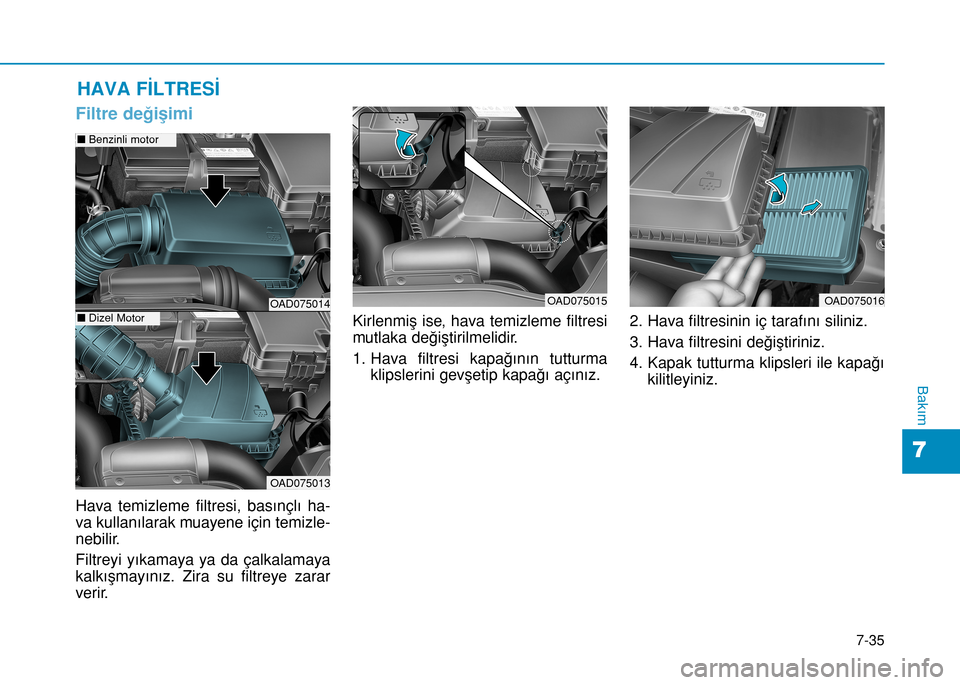

HAVA FİLTRESİ
Filtre değişimi
Hava temizleme filtresi, basınçlı ha-
va kullanılarak muayene için temizle-
nebilir.
Filtreyi yıkamaya ya da çalkalamaya
kalkışmayınız. Zira su filtreye zarar
verir.Kirlenmiş ise, hava temizleme filtresi
mutlaka değiştirilmelidir.
1. Hava filtresi kapağının tutturma
klipslerini gevşetip kapağı açınız.2. Hava filtresinin iç tarafını siliniz.
3. Hava filtresini değiştiriniz.
4. Kapak tutturma klipsleri ile kapağı
kilitleyiniz.
OAD075015OAD075016OAD075014
OAD075013
nBenzinli motor
nDizel Motor

7-36
Bakım

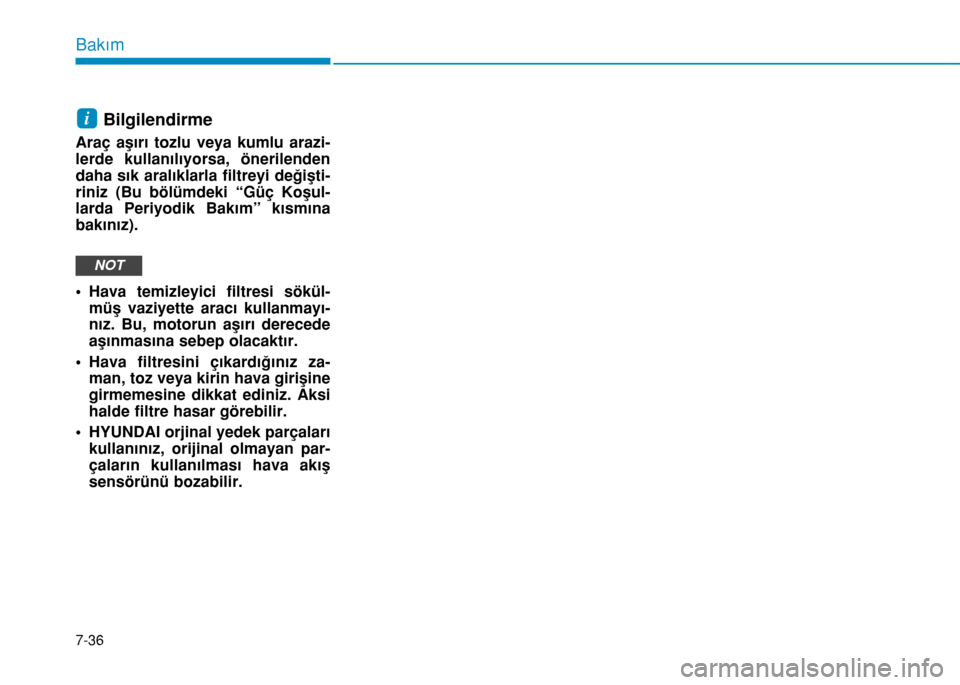

Bilgilendirme
Araç aşırı tozlu veya kumlu arazi-
lerde kullanılıyorsa, önerilenden
daha sık aralıklarla filtreyi değişti-
riniz (Bu bölümdeki “Güç Koşul-
larda Periyodik Bakım” kısmına
bakınız).
• Hava temizleyici filtresi sökül-
müş vaziyette aracı kullanmayı-
nız. Bu, motorun aşırı derecede
aşınmasına sebep olacaktır.
• Hava filtresini çıkardığınız za-
man, toz veya kirin hava girişine
girmemesine dikkat ediniz. Aksi
halde filtre hasar görebilir.
• HYUNDAI orjinal yedek parçaları
kullanınız, orijinal olmayan par-
çaların kullanılması hava akış
sensörünü bozabilir.
NOT
i

7-37
7
Bakım

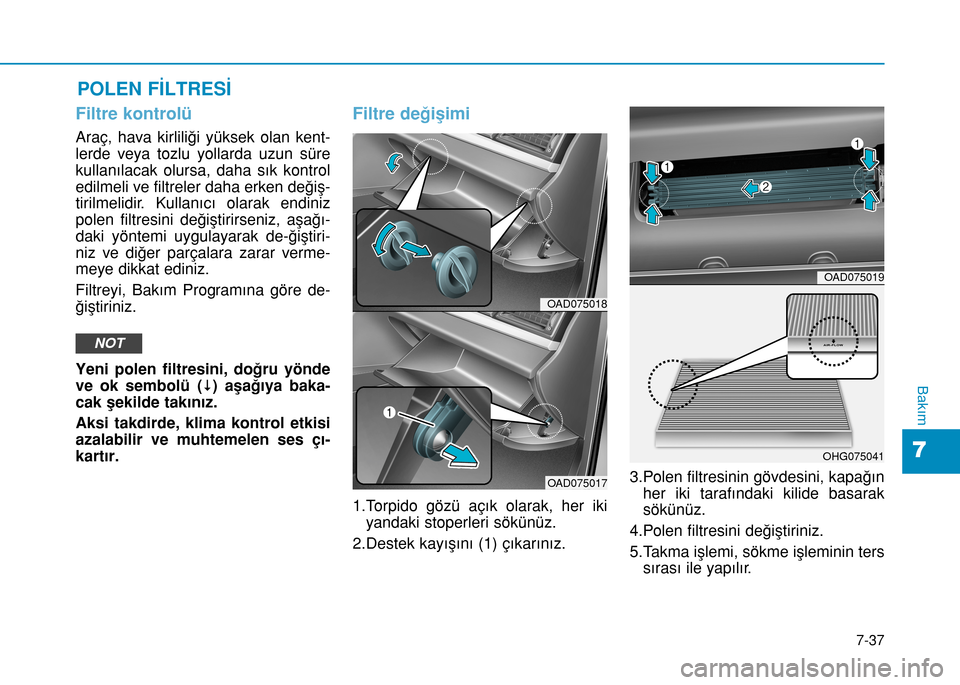

POLEN FİLTRESİ
Filtre kontrolü
Araç, hava kirliliği yüksek olan kent-
lerde veya tozlu yollarda uzun süre
kullanılacak olursa, daha sık kontrol
edilmeli ve filtreler daha erken değiş-
tirilmelidir. Kullanıcı olarak endiniz
polen filtresini değiştirirseniz, aşağı-
daki yöntemi uygulayarak de-ğiştiri-
niz ve diğer parçalara zarar verme-
meye dikkat ediniz.
Filtreyi, Bakım Programına göre de-
ğiştiriniz.
Yeni polen filtresini, doğru yönde
ve ok sembolü (
↓) aşağıya baka-
cak şekilde takınız.
Aksi takdirde, klima kontrol etkisi
azalabilir ve muhtemelen ses çı-
kartır.
Filtre değişimi
1.Torpido gözü açık olarak, her iki
yandaki stoperleri sökünüz.
2.Destek kayışını (1) çıkarınız.3.Polen filtresinin gövdesini, kapağın
her iki tarafındaki kilide basarak
sökünüz.
4.Polen filtresini değiştiriniz.
5.Takma işlemi, sökme işleminin ters
sırası ile yapılır.
NOT
OAD075018
OAD075017
OAD075019
OHG075041

7-38
Bakım

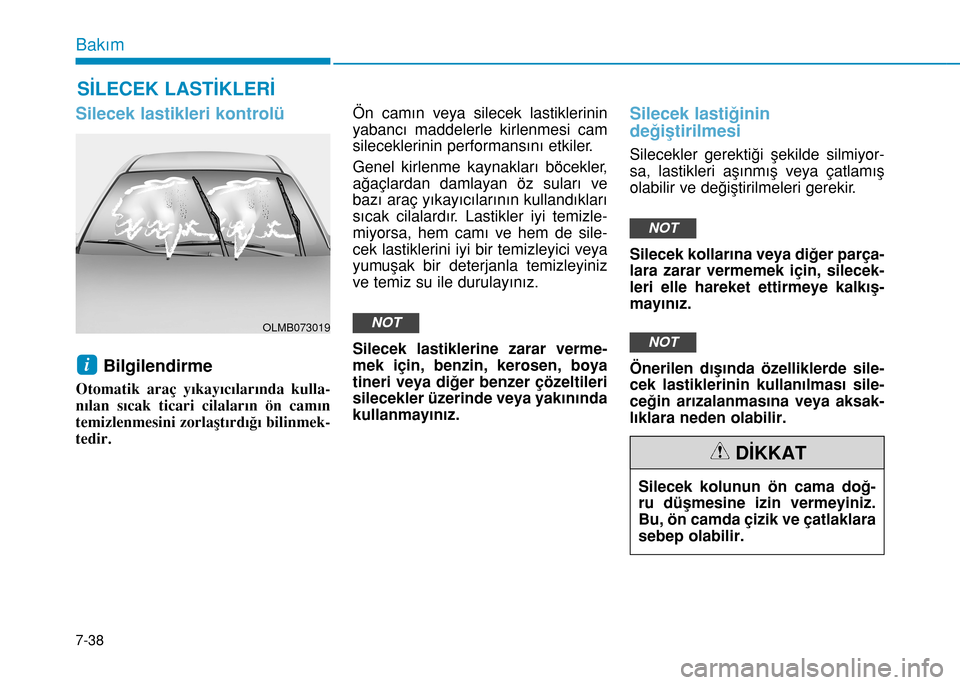

SİLECEK LASTİKLERİ
Silecek lastikleri kontrolü
Bilgilendirme
Otomatik araç yıkayıcılarında kulla-
nılan sıcak ticari cilaların ön camın
temizlenmesini zorlaştırdığı bilinmek-
tedir.Ön camın veya silecek lastiklerinin
yabancı maddelerle kirlenmesi cam
sileceklerinin performansını etkiler.
Genel kirlenme kaynakları böcekler,
ağaçlardan damlayan öz suları ve
bazı araç yıkayıcılarının kullandıkları
sıcak cilalardır. Lastikler iyi temizle-
miyorsa, hem camı ve hem de sile-
cek lastiklerini iyi bir temizleyici veya
yumuşak bir deterjanla temizleyiniz
ve temiz su ile durulayınız.
Silecek lastiklerine zarar verme-
mek için, benzin, kerosen, boya
tineri veya diğer benzer çözeltileri
silecekler üzerinde veya yakınında
kullanmayınız.
Silecek lastiğinin
değiştirilmesi
Silecekler gerektiği şekilde silmiyor-
sa, lastikleri aşınmış veya çatlamış
olabilir ve değiştirilmeleri gerekir.
Silecek kollarına veya diğer parça-
lara zarar vermemek için, silecek-
leri elle hareket ettirmeye kalkış-
mayınız.
Önerilen dışında özelliklerde sile-
cek lastiklerinin kullanılması sile-
ceğin arızalanmasına veya aksak-
lıklara neden olabilir.
NOT
i
NOT
NOT
Silecek kolunun ön cama doğ-
ru düşmesine izin vermeyiniz.
Bu, ön camda çizik ve çatlaklara
sebep olabilir.
DİKKAT
OLMB073019

7-39
7
Bakım

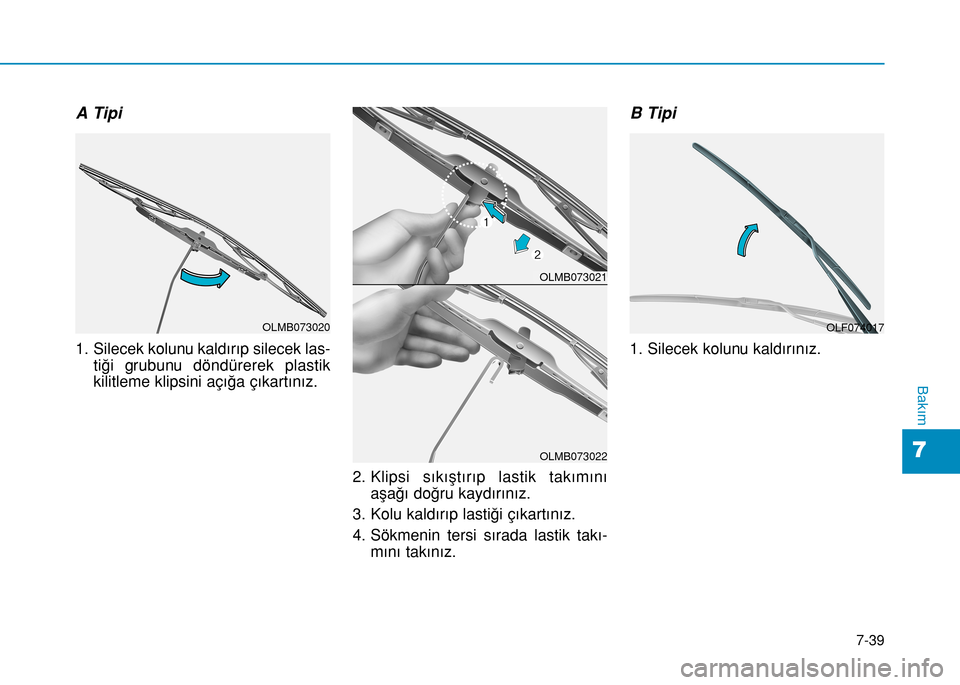

A Tipi
1. Silecek kolunu kaldırıp silecek las-
tiği grubunu döndürerek plastik
kilitleme klipsini açığa çıkartınız.
2. Klipsi sıkıştırıp lastik takımını
aşağı doğru kaydırınız.
3. Kolu kaldırıp lastiği çıkartınız.
4. Sökmenin tersi sırada lastik takı-
mını takınız.
B Tipi
1. Silecek kolunu kaldırınız.
OLMB073020
OLMB073021
OLMB073022
OLF074017

7-40
Bakım

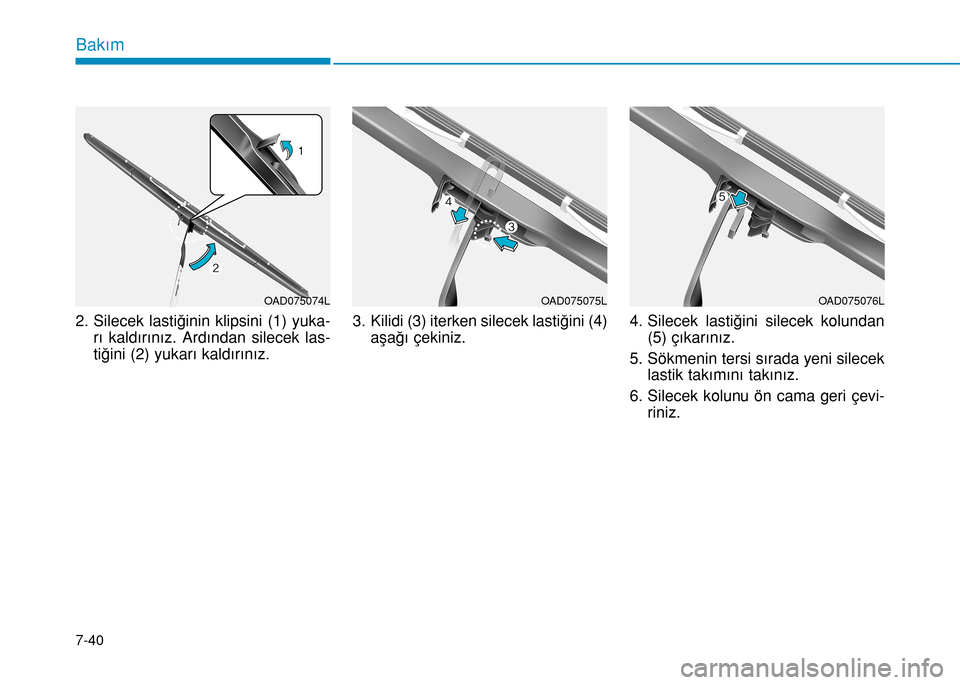

2. Silecek lastiğinin klipsini (1) yuka-
rı kaldırınız. Ardından silecek las-
tiğini (2) yukarı kaldırınız.3. Kilidi (3) iterken silecek lastiğini (4)
aşağı çekiniz.4. Silecek lastiğini silecek kolundan
(5) çıkarınız.
5. Sökmenin tersi sırada yeni silecek
lastik takımını takınız.
6. Silecek kolunu ön cama geri çevi-
riniz.
OAD075074LOAD075075LOAD075076L

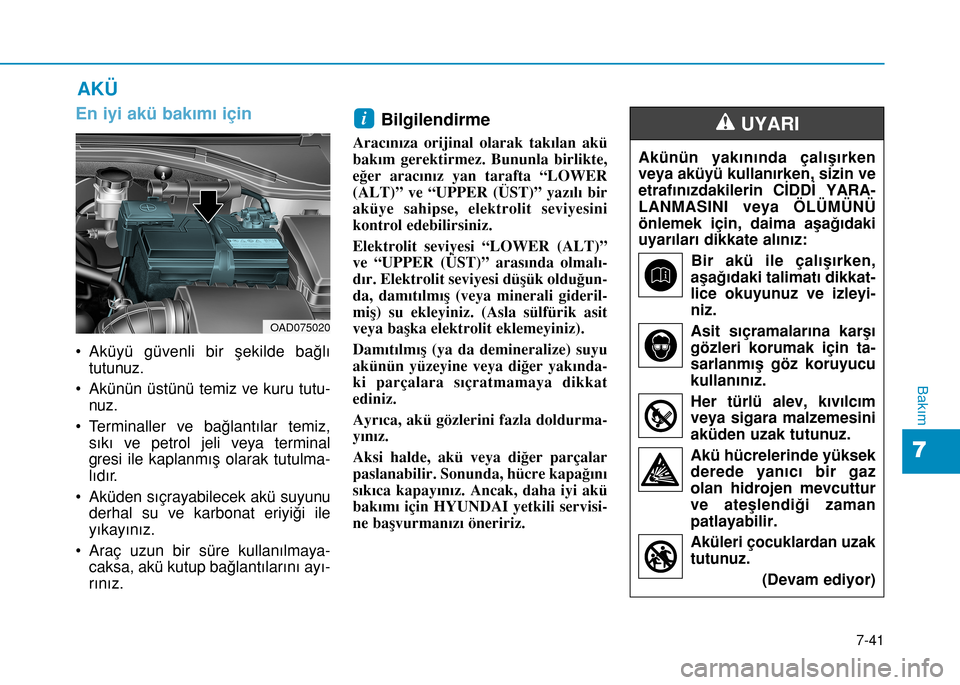

En iyi akü bakımı için
• Aküyü güvenli bir şekilde bağlı
tutunuz.
• Akünün üstünü temiz ve kuru tutu-
nuz.
• Terminaller ve bağlantılar temiz,
sıkı ve petrol jeli veya terminal
gresi ile kaplanmış olarak tutulma-
lıdır.
• Aküden sıçrayabilecek akü suyunu
derhal su ve karbonat eriyiği ile
yıkayınız.
• Araç uzun bir süre kullanılmaya-
caksa, akü kutup bağlantılarını ayı-
rınız.
Bilgilendirme
Aracınıza orijinal olarak takılan akü
bakım gerektirmez. Bununla birlikte,
eğer aracınız yan tarafta “LOWER
(ALT)” ve “UPPER (ÜST)” yazılı bir
aküye sahipse, elektrolit seviyesini
kontrol edebilirsiniz.
Elektrolit seviyesi “LOWER (ALT)”
ve “UPPER (ÜST)” arasında olmalı-
dır. Elektrolit seviyesi düşük olduğun-
da, damıtılmış (veya minerali gideril-
miş) su ekleyiniz. (Asla sülfürik asit
veya başka elektrolit eklemeyiniz).
Damıtılmış (ya da demineralize) suyu
akünün yüzeyine veya diğer yakında-
ki parçalara sıçratmamaya dikkat
ediniz.
Ayrıca, akü gözlerini fazla doldurma-
yınız.
Aksi halde, akü veya diğer parçalar
paslanabilir. Sonunda, hücre kapağını
sıkıca kapayınız. Ancak, daha iyi akü
bakımı için HYUNDAI yetkili servisi-
ne başvurmanızı öneririz.
i
7-41
7
Bakım
AKÜ
OAD075020
Akünün yakınında çalışırken
veya aküyü kullanırken, sizin ve
etrafınızdakilerin CİDDİ YARA-
LANMASINI veya ÖLÜMÜNÜ
önlemek için, daima aşağıdaki
uyarıları dikkate alınız:
Bir akü ile çalışırken,
aşağıdaki talimatı dikkat-
lice okuyunuz ve izleyi-
niz.
Asit sıçramalarına karşı
gözleri korumak için ta-
sarlanmış göz koruyucu
kullanınız.
Her türlü alev, kıvılcım
veya sigara malzemesini
aküden uzak tutunuz.
Akü hücrelerinde yüksek
derede yanıcı bir gaz
olan hidrojen mevcuttur
ve ateşlendiği zaman
patlayabilir.
Aküleri çocuklardan uzak
tutunuz.
(Devam ediyor)
UYARI

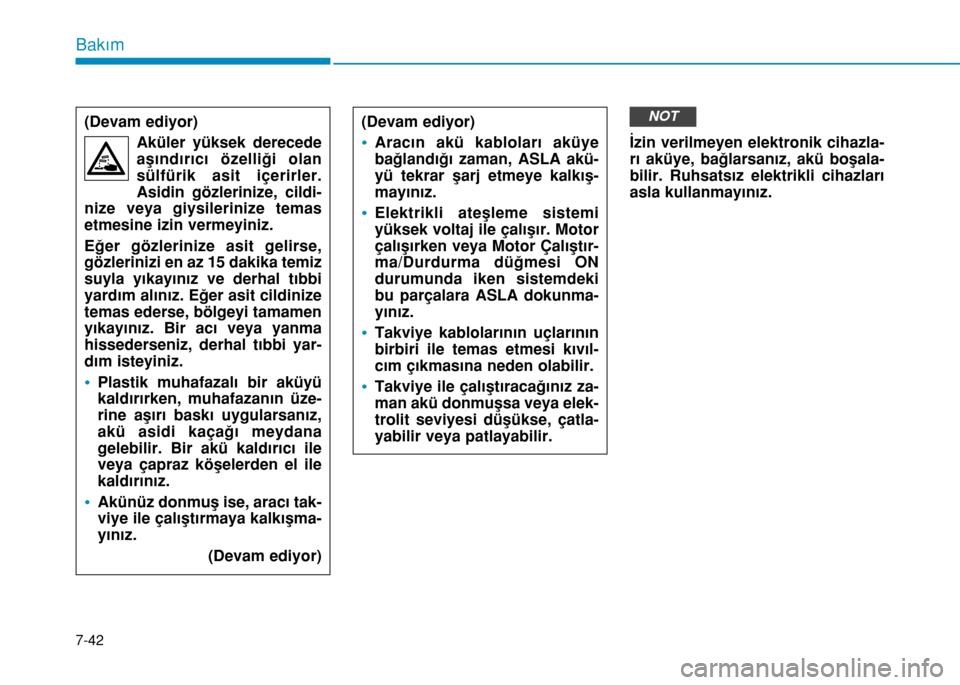

7-42
Bakım
İzin verilmeyen elektronik cihazla-
rı aküye, bağlarsanız, akü boşala-
bilir. Ruhsatsız elektrikli cihazları
asla kullanmayınız.
NOT(Devam ediyor)
Aküler yüksek derecede
aşındırıcı özelliği olan
sülfürik asit içerirler.
Asidin gözlerinize, cildi-
nize veya giysilerinize temas
etmesine izin vermeyiniz.
Eğer gözlerinize asit gelirse,
gözlerinizi en az 15 dakika temiz
suyla yıkayınız ve derhal tıbbi
yardım alınız. Eğer asit cildinize
temas ederse, bölgeyi tamamen
yıkayınız. Bir acı veya yanma
hissederseniz, derhal tıbbi yar-
dım isteyiniz.
•Plastik muhafazalı bir aküyü
kaldırırken, muhafazanın üze-
rine aşırı baskı uygularsanız,
akü asidi kaçağı meydana
gelebilir. Bir akü kaldırıcı ile
veya çapraz köşelerden el ile
kaldırınız.
•Akünüz donmuş ise, aracı tak-
viye ile çalıştırmaya kalkışma-
yınız.
(Devam ediyor)
(Devam ediyor)
•Aracın akü kabloları aküye
bağlandığı zaman, ASLA akü-
yü tekrar şarj etmeye kalkış-
mayınız.
•Elektrikli ateşleme sistemi
yüksek voltaj ile çalışır. Motor
çalışırken veya Motor Çalıştır-
ma/Durdurma düğmesi ON
durumunda iken sistemdeki
bu parçalara ASLA dokunma-
yınız.
•Takviye kablolarının uçlarının
birbiri ile temas etmesi kıvıl-
cım çıkmasına neden olabilir.
•Takviye ile çalıştıracağınız za-
man akü donmuşsa veya elek-
trolit seviyesi düşükse, çatla-
yabilir veya patlayabilir.

7-43
7
Bakım

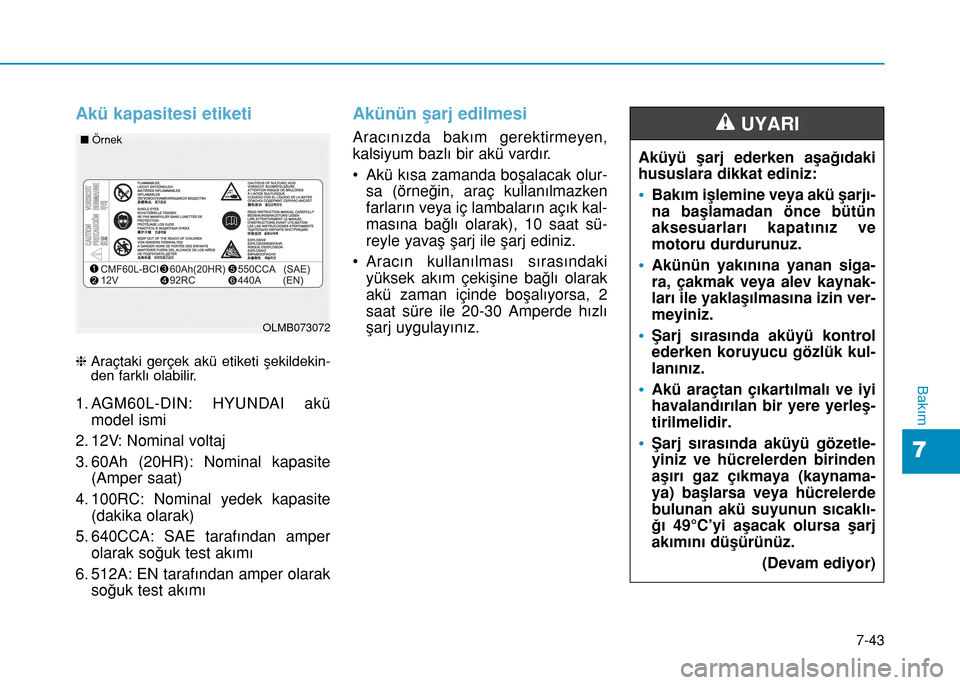

Akü kapasitesi etiketi
hAraçtaki gerçek akü etiketi şekildekin-
den farklı olabilir.
1. AGM60L-DIN: HYUNDAI akü
model ismi
2. 12V: Nominal voltaj
3. 60Ah (20HR): Nominal kapasite
(Amper saat)
4. 100RC: Nominal yedek kapasite
(dakika olarak)
5. 640CCA: SAE tarafından amper
olarak soğuk test akımı
6. 512A: EN tarafından amper olarak
soğuk test akımı
Akünün şarj edilmesi
Aracınızda bakım gerektirmeyen,
kalsiyum bazlı bir akü vardır.
• Akü kısa zamanda boşalacak olur-
sa (örneğin, araç kullanılmazken
farların veya iç lambaların açık kal-
masına bağlı olarak), 10 saat sü-
reyle yavaş şarj ile şarj ediniz.
• Aracın kullanılması sırasındaki
yüksek akım çekişine bağlı olarak
akü zaman içinde boşalıyorsa, 2
saat süre ile 20-30 Amperde hızlı
şarj uygulayınız.
OLMB073072 nÖrnek
Aküyü şarj ederken aşağıdaki
hususlara dikkat ediniz:
•Bakım işlemine veya akü şarjı-
na başlamadan önce bütün
aksesuarları kapatınız ve
motoru durdurunuz.
•Akünün yakınına yanan siga-
ra, çakmak veya alev kaynak-
ları ile yaklaşılmasına izin ver-
meyiniz.
•Şarj sırasında aküyü kontrol
ederken koruyucu gözlük kul-
lanınız.
•Akü araçtan çıkartılmalı ve iyi
havalandırılan bir yere yerleş-
tirilmelidir.
•Şarj sırasında aküyü gözetle-
yiniz ve hücrelerden birinden
aşırı gaz çıkmaya (kaynama-
ya) başlarsa veya hücrelerde
bulunan akü suyunun sıcaklı-
ğı 49°C’yi aşacak olursa şarj
akımını düşürünüz.
(Devam ediyor)
UYARI

7-44
Bakım

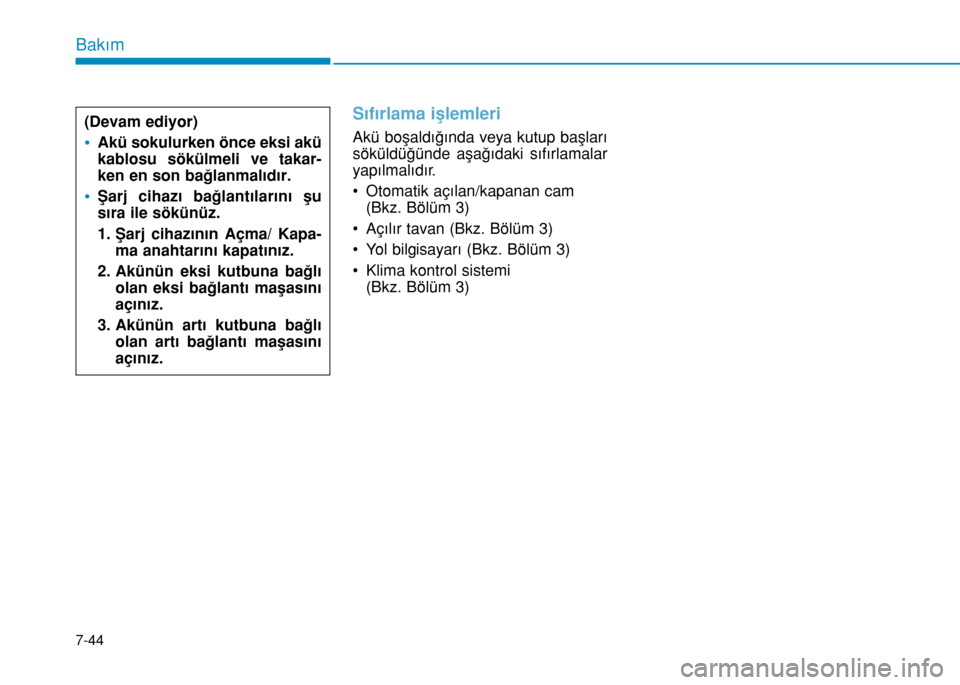

Sıfırlama işlemleri
Akü boşaldığında veya kutup başları
söküldüğünde aşağıdaki sıfırlamalar
yapılmalıdır.
• Otomatik açılan/kapanan cam
(Bkz. Bölüm 3)
• Açılır tavan (Bkz. Bölüm 3)
• Yol bilgisayarı (Bkz. Bölüm 3)
• Klima kontrol sistemi
(Bkz. Bölüm 3)(Devam ediyor)
•Akü sokulurken önce eksi akü
kablosu sökülmeli ve takar-
ken en son bağlanmalıdır.
•Şarj cihazı bağlantılarını şu
sıra ile sökünüz.
1. Şarj cihazının Açma/ Kapa-
ma anahtarını kapatınız.
2. Akünün eksi kutbuna bağlı
olan eksi bağlantı maşasını
açınız.
3. Akünün artı kutbuna bağlı
olan artı bağlantı maşasını
açınız.
