Hyundai Elantra 2017 Kullanım Kılavuzu (in Turkish)

7-65
7
Bakım
Sigorta AdıSembolSigorta DeğeriKorunan Devre
BUTTON START37.5Aİmmobilizer Modülü, Akıllı Anahtar Kontrol Modülü
A/BAG15ASRS Kontrol Modülü
MODULE67.5ABCM, Akıllı Anahtar Kontrol Modülü
WASHER15AÇok Fonksiyonlu Şalter
WIPER210ABCM, ECM/PCM
MEMORY110ASürücü/Yolcu Kapı Modülü, Sürücü IMS Modülü, BCM, Veri Hattı Bağlantısı,
Dijital Saat, Yağmur Sensörü, Klima Kontrol Modülü, Gösterge Paneli,
ICM Röle Kutusu (Dış Ayna Katlama/Açma Rölesi)
MEMORY27.5AKullanılmıyor
SUNROOF20AAçılır Tavan Motoru
BRAKE SWITCH7.5AStop Lambası Svici, Akıllı Anahtar Kontrol Modülü
MODULE310AStop Lambası Svici BCM, Sport Modu Svici, Sürücü Kapı Modülü, Yolcu Kapı Modülü
MODULE5MODULE510A
MTS E-Çağrı Modülü, Ön Konsol Şalteri, A/T Vites Değiştirme Kolu Göstergesi,
A/V Navigaston Ana Ünitesi, Klima Kontrol Modülü, Konsol Şalteri SAĞ/SOL,
Far Yükseklik Ayar Cihazı Aktüatörü SAĞ/SOL, DC-DC Konvertör,
Ön Koltuk Isıtıcısı Kontrol Modülü, Havalandırmalı Ön Koltuk Kontrol Modülü,
Arka Koltuk Isıtıcısı Kontrol Modülü, Sürücü Ims Modülü
Sürücü tarafı sigorta paneli

Bakım
7-66

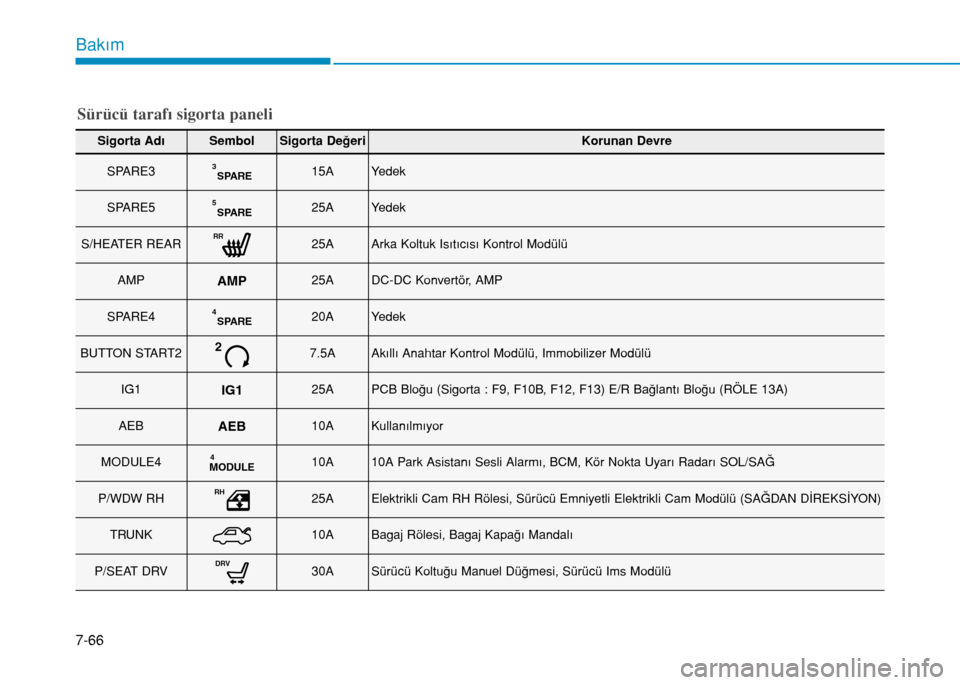

Sigorta AdıSembolSigorta DeğeriKorunan Devre
SPARE3SPARE315AYedek
SPARE5SPARE525AYedek
S/HEATER REARRR25AArka Koltuk Isıtıcısı Kontrol Modülü
AMPAMP25ADC-DC Konvertör, AMP
SPARE4SPARE420AYedek
BUTTON START227.5AAkıllı Anahtar Kontrol Modülü, Immobilizer Modülü
IG1IG125APCB Bloğu (Sigorta : F9, F10B, F12, F13) E/R Bağlantı Bloğu (RÖLE 13A)
AEBAEB10AKullanılmıyor
MODULE4MODULE410A10A Park Asistanı Sesli Alarmı, BCM, Kör Nokta Uyarı Radarı SOL/SAĞ
P/WDW RHRH25AElektrikli Cam RH Rölesi, Sürücü Emniyetli Elektrikli Cam Modülü (SAĞDAN DİREKSİYON)
TRUNK10ABagaj Rölesi, Bagaj Kapağı Mandalı
P/SEAT DRVDRV30ASürücü Koltuğu Manuel Düğmesi, Sürücü Ims Modülü
Sürücü tarafı sigorta paneli

7-67
7
Bakım

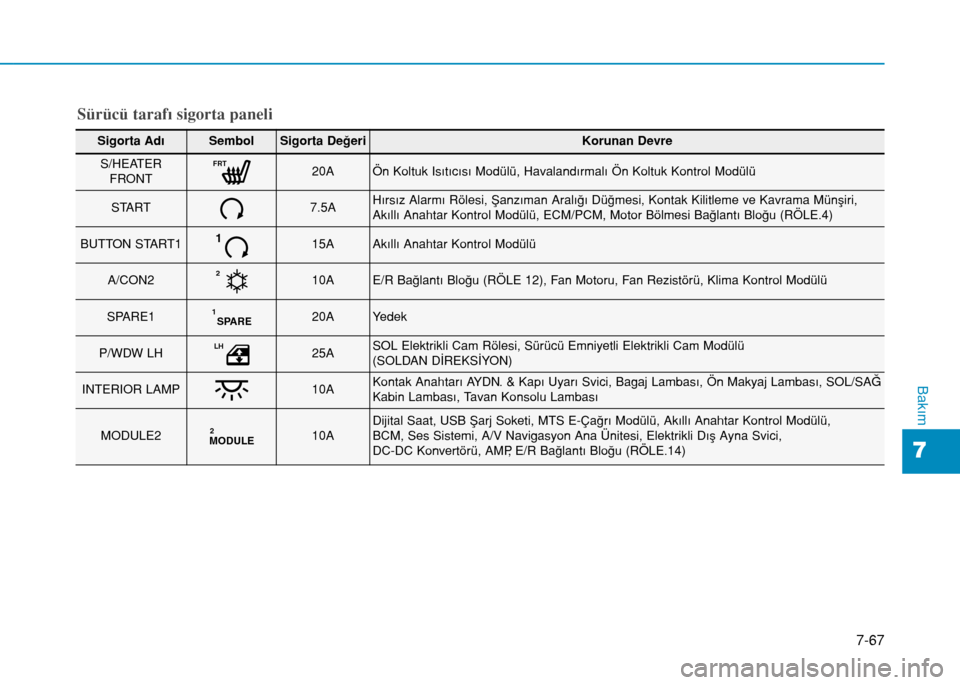

Sigorta AdıSembolSigorta DeğeriKorunan Devre
S/HEATER
FRONTFRT20AÖn Koltuk Isıtıcısı Modülü, Havalandırmalı Ön Koltuk Kontrol Modülü
START7.5AHırsız Alarmı Rölesi, Şanzıman Aralığı Düğmesi, Kontak Kilitleme ve Kavrama Münşiri,
Akıllı Anahtar Kontrol Modülü, ECM/PCM, Motor Bölmesi Bağlantı Bloğu (RÖLE.4)
BUTTON START1115AAkıllı Anahtar Kontrol Modülü
A/CON2210AE/R Bağlantı Bloğu (RÖLE 12), Fan Motoru, Fan Rezistörü, Klima Kontrol Modülü
SPARE1SPARE120AYedek
P/WDW LHLH25ASOL Elektrikli Cam Rölesi, Sürücü Emniyetli Elektrikli Cam Modülü
(SOLDAN DİREKSİYON)
INTERIOR LAMP10AKontak Anahtarı AYDN. & Kapı Uyarı Svici, Bagaj Lambası, Ön Makyaj Lambası, SOL/SAĞ
Kabin Lambası, Tavan Konsolu Lambası
MODULE2MODULE210ADijital Saat, USB Şarj Soketi, MTS E-Çağrı Modülü, Akıllı Anahtar Kontrol Modülü,
BCM, Ses Sistemi, A/V Navigasyon Ana Ünitesi, Elektrikli Dış Ayna Svici,
DC-DC Konvertörü, AMP, E/R Bağlantı Bloğu (RÖLE.14)
Sürücü tarafı sigorta paneli

Bakım
7-68

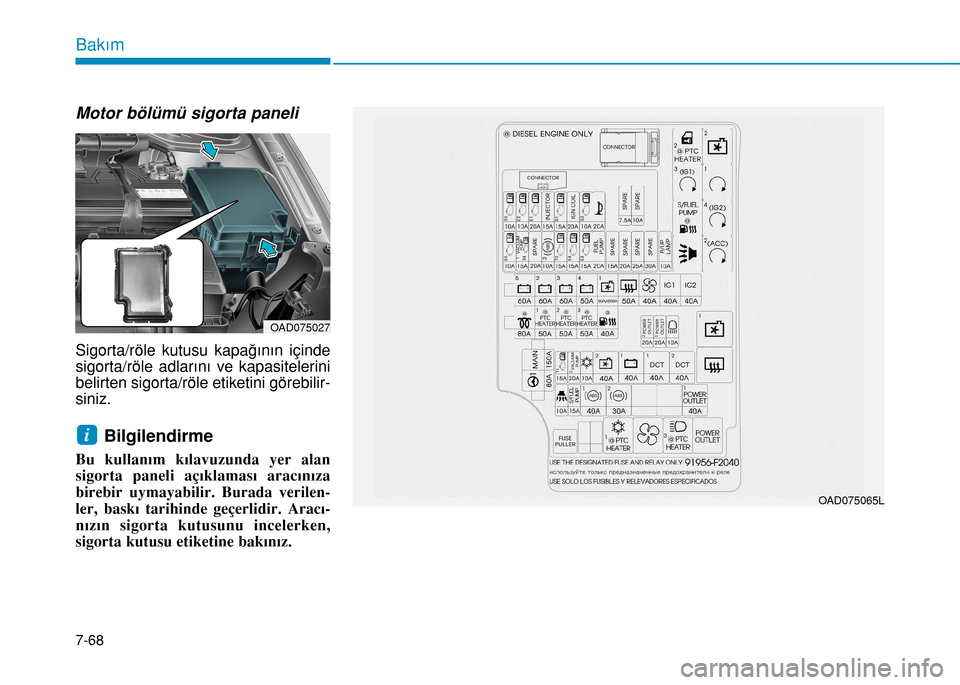

Motor bölümü sigorta paneli
Sigorta/röle kutusu kapağının içinde
sigorta/röle adlarını ve kapasitelerini
belirten sigorta/röle etiketini görebilir-
siniz.
Bilgilendirme
Bu kullanım kılavuzunda yer alan
sigorta paneli açıklaması aracınıza
birebir uymayabilir. Burada verilen-
ler, baskı tarihinde geçerlidir. Aracı-
nızın sigorta kutusunu incelerken,
sigorta kutusu etiketine bakınız.
i
OAD075065L
OAD075027

7-69
7
Bakım

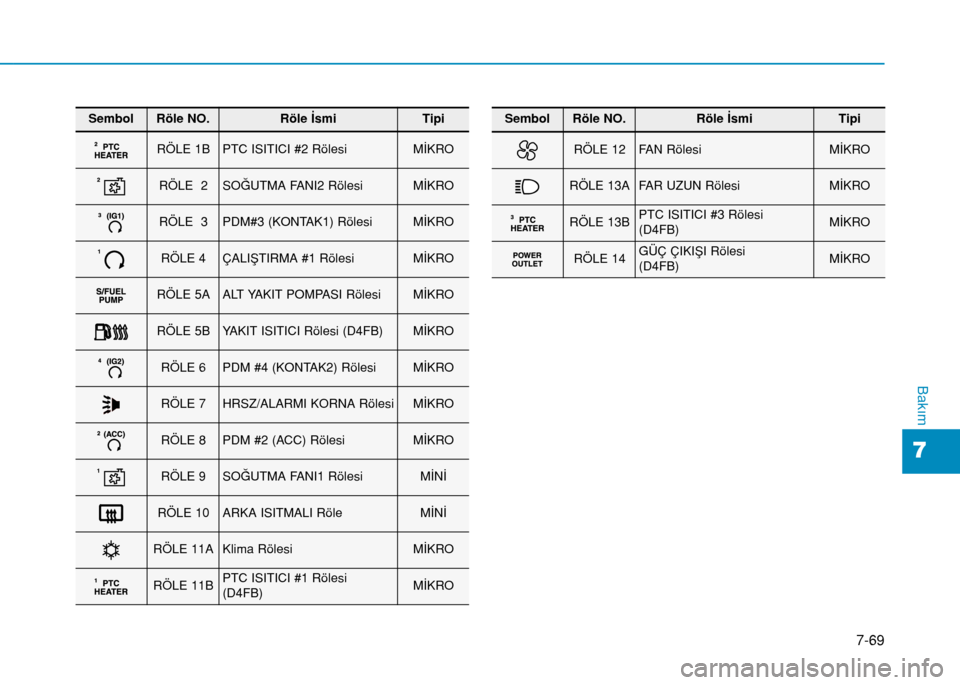

SembolRöle NO.Röle İsmiTipi
RÖLE 1BPTC ISITICI #2 RölesiMİKRO
RÖLE 2SOĞUTMA FANI2 RölesiMİKRO
RÖLE 3PDM#3 (KONTAK1) RölesiMİKRO
RÖLE 4ÇALIŞTIRMA #1 RölesiMİKRO
RÖLE 5AALT YAKIT POMPASI RölesiMİKRO
RÖLE 5BYAKIT ISITICI Rölesi (D4FB)MİKRO
RÖLE 6PDM #4 (KONTAK2) RölesiMİKRO
RÖLE 7HRSZ/ALARMI KORNA RölesiMİKRO
RÖLE 8PDM #2 (ACC) RölesiMİKRO
RÖLE 9SOĞUTMA FANI1 RölesiMİNİ
RÖLE 10ARKA ISITMALI RöleMİNİ
RÖLE 11AKlima RölesiMİKRO
RÖLE 11BPTC ISITICI #1 Rölesi
(D4FB)MİKRO
SembolRöle NO.Röle İsmiTipi
RÖLE 12FAN RölesiMİKRO
RÖLE 13AFAR UZUN RölesiMİKRO
RÖLE 13BPTC ISITICI #3 Rölesi
(D4FB)MİKRO
RÖLE 14GÜÇ ÇIKIŞI Rölesi
(D4FB)MİKRO

Bakım
7-70

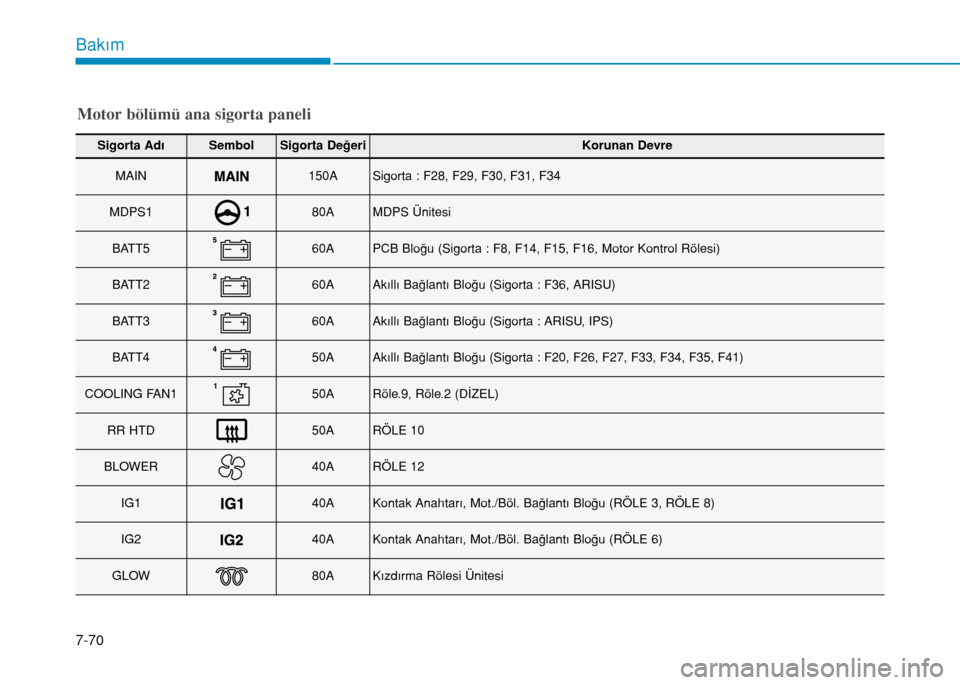

Sigorta AdıSembolSigorta DeğeriKorunan Devre
MAIN150ASigorta : F28, F29, F30, F31, F34
MDPS180AMDPS Ünitesi
BATT560APCB Bloğu (Sigorta : F8, F14, F15, F16, Motor Kontrol Rölesi)
BATT260AAkıllı Bağlantı Bloğu (Sigorta : F36, ARISU)
BATT360AAkıllı Bağlantı Bloğu (Sigorta : ARISU, IPS)
BATT450AAkıllı Bağlantı Bloğu (Sigorta : F20, F26, F27, F33, F34, F35, F41)
COOLING FAN150ARöle.9, Röle.2 (DİZEL)
RR HTD50ARÖLE 10
BLOWER40ARÖLE 12
IG140AKontak Anahtarı, Mot./Böl. Bağlantı Bloğu (RÖLE 3, RÖLE 8)
IG240AKontak Anahtarı, Mot./Böl. Bağlantı Bloğu (RÖLE 6)
GLOW80AKızdırma Rölesi Ünitesi
Motor bölümü ana sigorta paneli

7-71
7
Bakım

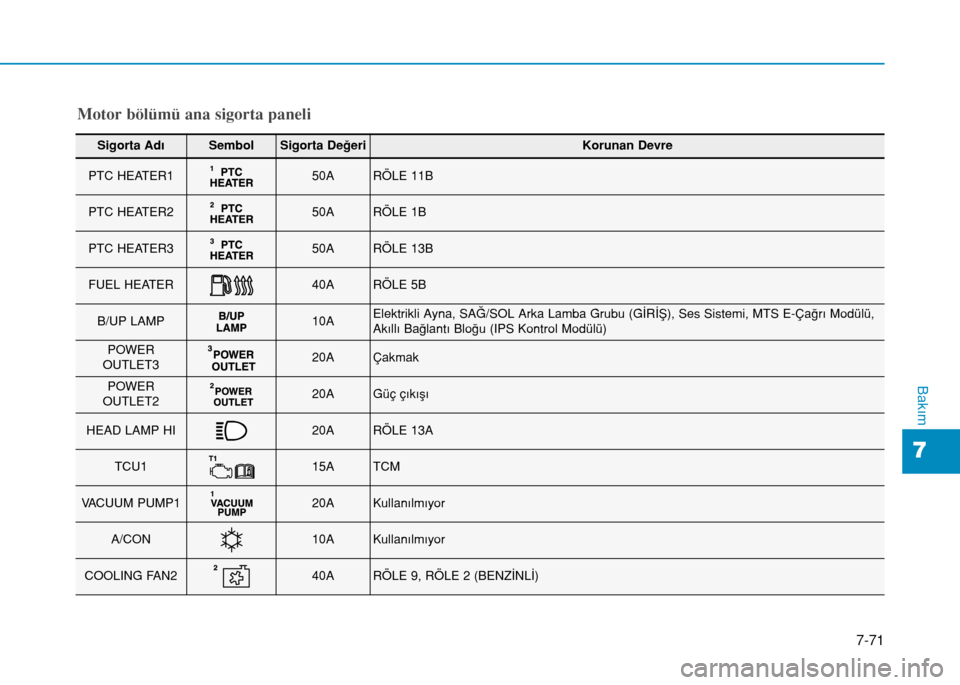

Sigorta AdıSembolSigorta DeğeriKorunan Devre
PTC HEATER150ARÖLE 11B
PTC HEATER250ARÖLE 1B
PTC HEATER350ARÖLE 13B
FUEL HEATER40ARÖLE 5B
B/UP LAMP10AElektrikli Ayna, SAĞ/SOL Arka Lamba Grubu (GİRİŞ), Ses Sistemi, MTS E-Çağrı Modülü,
Akıllı Bağlantı Bloğu (IPS Kontrol Modülü)
POWER
OUTLET320AÇakmak
POWER
OUTLET220AGüç çıkışı
HEAD LAMP HI20ARÖLE 13A
TCU115ATCM
VACUUM PUMP120AKullanılmıyor
A/CON10AKullanılmıyor
COOLING FAN240ARÖLE 9, RÖLE 2 (BENZİNLİ)
Motor bölümü ana sigorta paneli

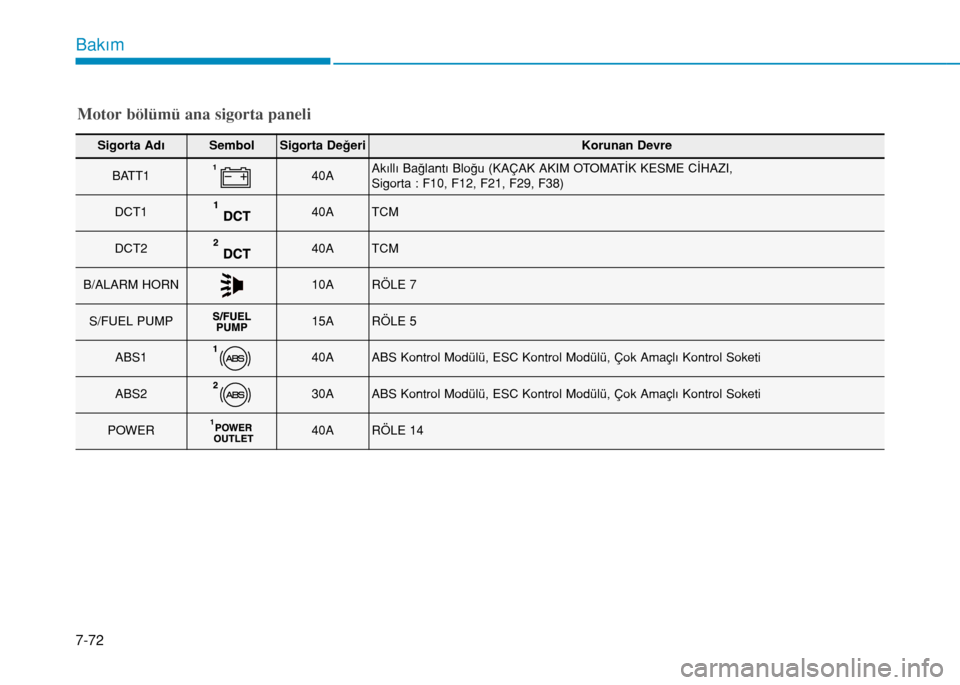

Bakım
7-72
Sigorta AdıSembolSigorta DeğeriKorunan Devre
BATT140AAkıllı Bağlantı Bloğu (KAÇAK AKIM OTOMATİK KESME CİHAZI,
Sigorta : F10, F12, F21, F29, F38)
DCT140ATCM
DCT240ATCM
B/ALARM HORN10ARÖLE 7
S/FUEL PUMP15ARÖLE 5
ABS140AABS Kontrol Modülü, ESC Kontrol Modülü, Çok Amaçlı Kontrol Soketi
ABS230AABS Kontrol Modülü, ESC Kontrol Modülü, Çok Amaçlı Kontrol Soketi
POWER40ARÖLE 14
Motor bölümü ana sigorta paneli

7-73
7
Bakım

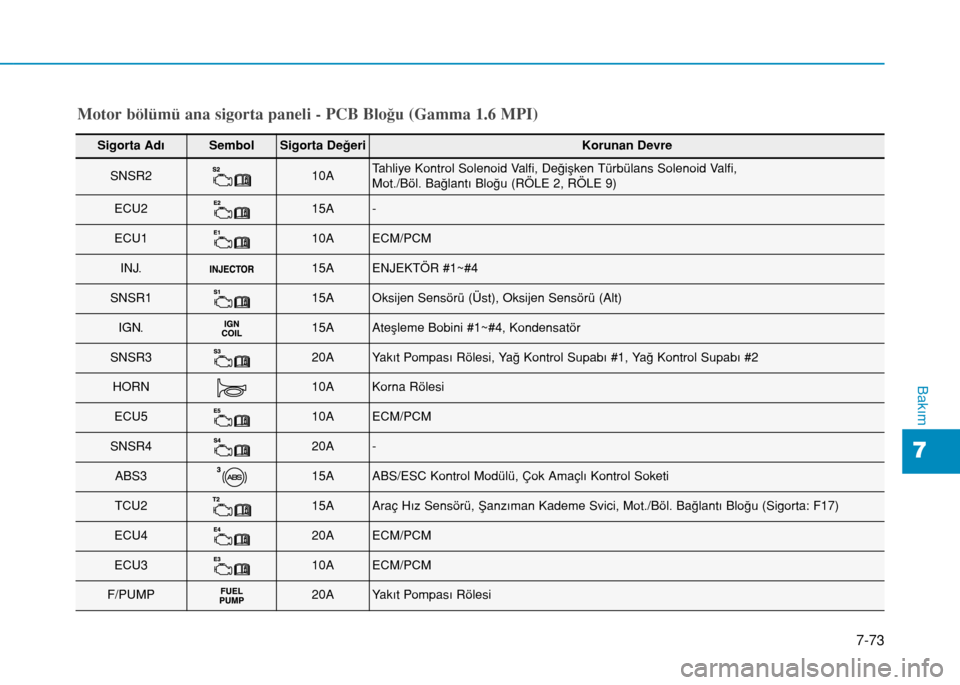

Motor bölümü ana sigorta paneli - PCB Bloğu (Gamma 1.6 MPI)
Sigorta AdıSembolSigorta DeğeriKorunan Devre
SNSR210ATahliye Kontrol Solenoid Valfi, Değişken Türbülans Solenoid Valfi,
Mot./Böl. Bağlantı Bloğu (RÖLE 2, RÖLE 9)
ECU215A-
ECU110AECM/PCM
INJ.15AENJEKTÖR #1~#4
SNSR115AOksijen Sensörü (Üst), Oksijen Sensörü (Alt)
IGN.15AAteşleme Bobini #1~#4, Kondensatör
SNSR320AYakıt Pompası Rölesi, Yağ Kontrol Supabı #1, Yağ Kontrol Supabı #2
HORN10AKorna Rölesi
ECU510AECM/PCM
SNSR420A-
ABS315AABS/ESC Kontrol Modülü, Çok Amaçlı Kontrol Soketi
TCU215AAraç Hız Sensörü, Şanzıman Kademe Svici, Mot./Böl. Bağlantı Bloğu (Sigorta: F17)
ECU420AECM/PCM
ECU310AECM/PCM
F/PUMP20AYakıt Pompası Rölesi

Bakım
7-74

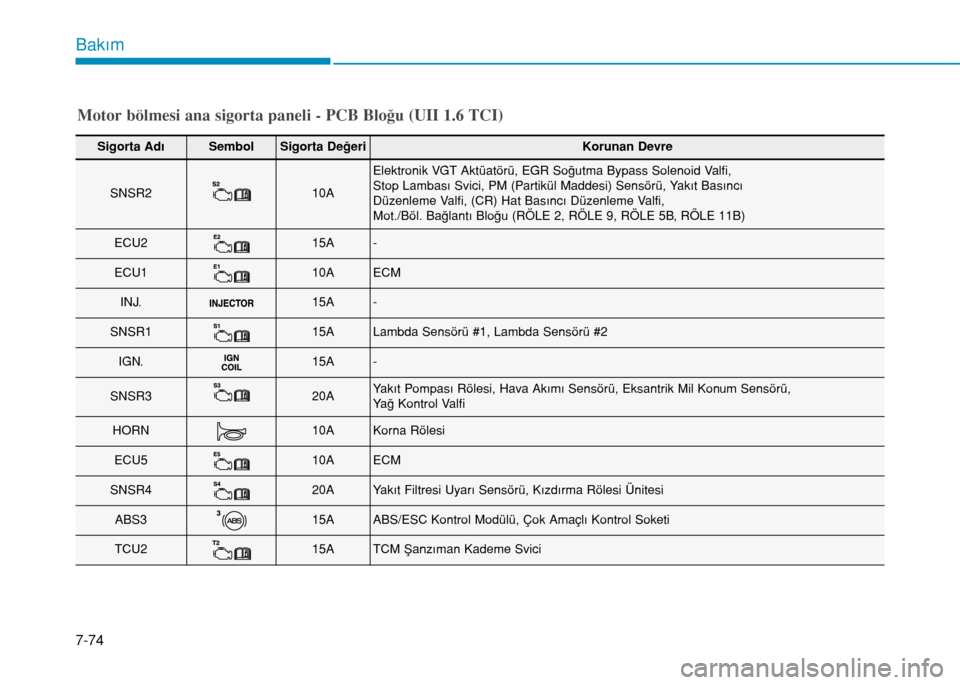

Motor bölmesi ana sigorta paneli - PCB Bloğu (UII 1.6 TCI)
Sigorta AdıSembolSigorta DeğeriKorunan Devre
SNSR210A
Elektronik VGT Aktüatörü, EGR Soğutma Bypass Solenoid Valfi,
Stop Lambası Svici, PM (Partikül Maddesi) Sensörü, Yakıt Basıncı
Düzenleme Valfi, (CR) Hat Basıncı Düzenleme Valfi,
Mot./Böl. Bağlantı Bloğu (RÖLE 2, RÖLE 9, RÖLE 5B, RÖLE 11B)
ECU215A-
ECU110AECM
INJ.15A-
SNSR115ALambda Sensörü #1, Lambda Sensörü #2
IGN.15A-
SNSR320AYakıt Pompası Rölesi, Hava Akımı Sensörü, Eksantrik Mil Konum Sensörü,
Yağ Kontrol Valfi
HORN10AKorna Rölesi
ECU510AECM
SNSR420AYakıt Filtresi Uyarı Sensörü, Kızdırma Rölesi Ünitesi
ABS315AABS/ESC Kontrol Modülü, Çok Amaçlı Kontrol Soketi
TCU215ATCM Şanzıman Kademe Svici
