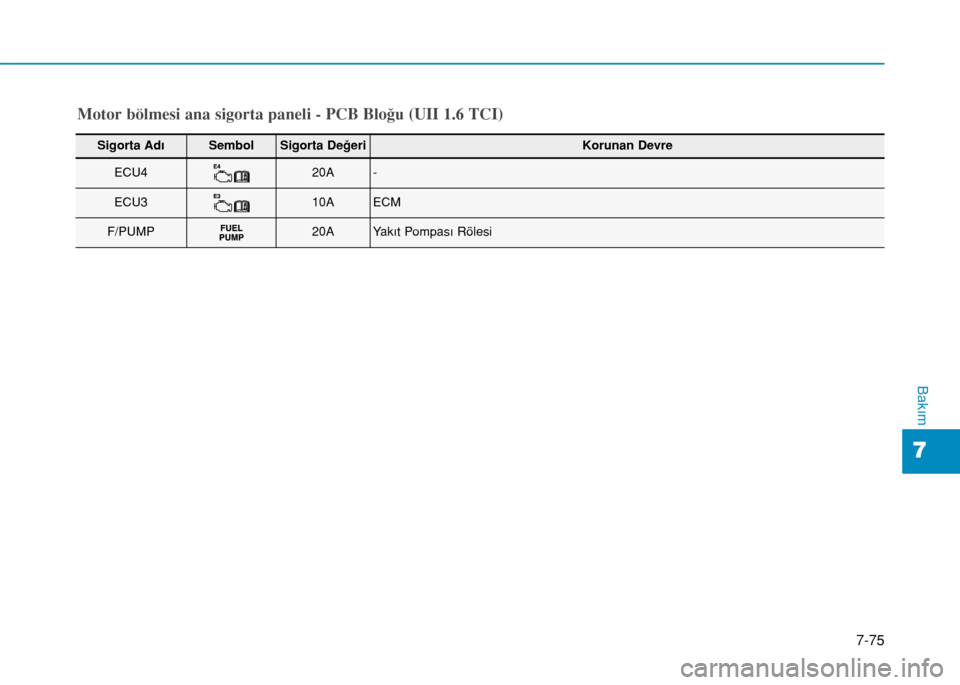

Motor bölmesi ana sigorta paneli - PCB Bloğu (UII 1.6 TCI)
Sigorta AdıSembolSigorta DeğeriKorunan Devre
ECU420A-
ECU310AECM
F/PUMP20AYakıt Pompası Rölesi

7-76
Bakım

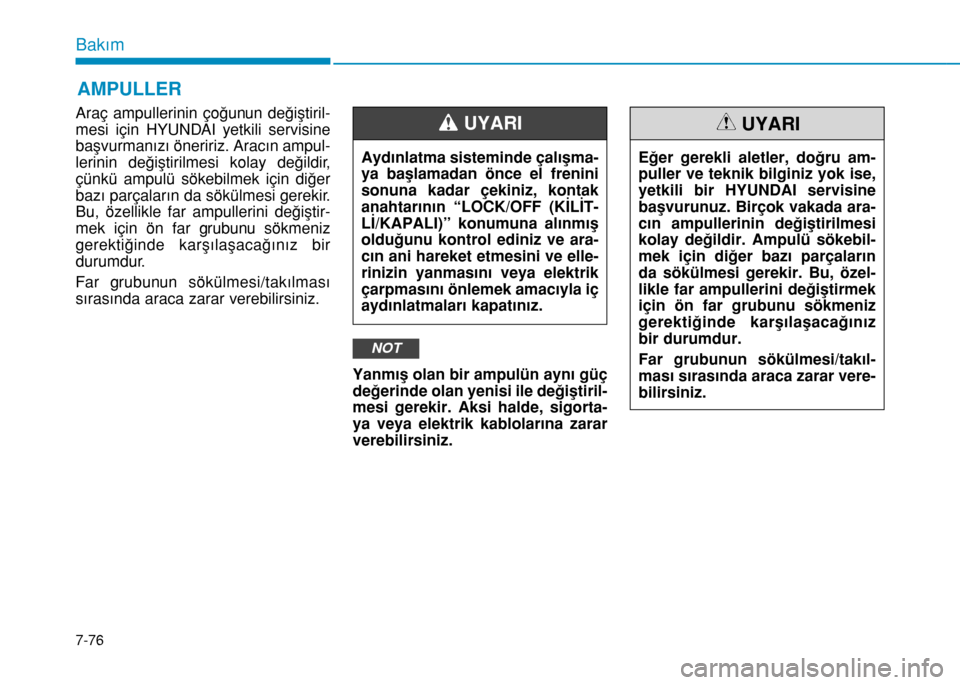

AMPULLER
Araç ampullerinin çoğunun değiştiril-
mesi için HYUNDAI yetkili servisine
başvurmanızı öneririz. Aracın ampul-
lerinin değiştirilmesi kolay değildir,
çünkü ampulü sökebilmek için diğer
bazı parçaların da sökülmesi gerekir.
Bu, özellikle far ampullerini değiştir-
mek için ön far grubunu sökmeniz
gerektiğinde karşılaşacağınız bir
durumdur.
Far grubunun sökülmesi/takılması
sırasında araca zarar verebilirsiniz.
Yanmış olan bir ampulün aynı güç
değerinde olan yenisi ile değiştiril-
mesi gerekir. Aksi halde, sigorta-
ya veya elektrik kablolarına zarar
verebilirsiniz.
NOT
Eğer gerekli aletler, doğru am-
puller ve teknik bilginiz yok ise,
yetkili bir HYUNDAI servisine
başvurunuz. Birçok vakada ara-
cın ampullerinin değiştirilmesi
kolay değildir. Ampulü sökebil-
mek için diğer bazı parçaların
da sökülmesi gerekir. Bu, özel-
likle far ampullerini değiştirmek
için ön far grubunu sökmeniz
gerektiğinde karşılaşacağınız
bir durumdur.
Far grubunun sökülmesi/takıl-
ması sırasında araca zarar vere-
bilirsiniz.
UYARI
Aydınlatma sisteminde çalışma-
ya başlamadan önce el frenini
sonuna kadar çekiniz, kontak
anahtarının “LOCK/OFF (KİLİT-
Lİ/KAPALI)” konumuna alınmış
olduğunu kontrol ediniz ve ara-
cın ani hareket etmesini ve elle-
rinizin yanmasını veya elektrik
çarpmasını önlemek amacıyla iç
aydınlatmaları kapatınız.
UYARI

7-77
7
Bakım
Bilgilendirme
Yoğun yağışta aracı sürdükten veya
aracın yıkanmasından sonra, farların
ve park lambalarının camlarında
buğu tabakası meydana gelebilir. Bu-
nun nedeni, lambaların içi ile dışı ara-
sındaki sıcaklığın farklı oluşudur. Bu
durum yağmur sırasında aracın cam-
larındaki buğulanma gibidir ve aracı-
nızla ilgili herhangi bir problem yok-
tur. Lambaların elektrik devresine su
girerse, sistemi HYUNDAI yetkili ser-
visine kontrol ettirmenizi öneririz.

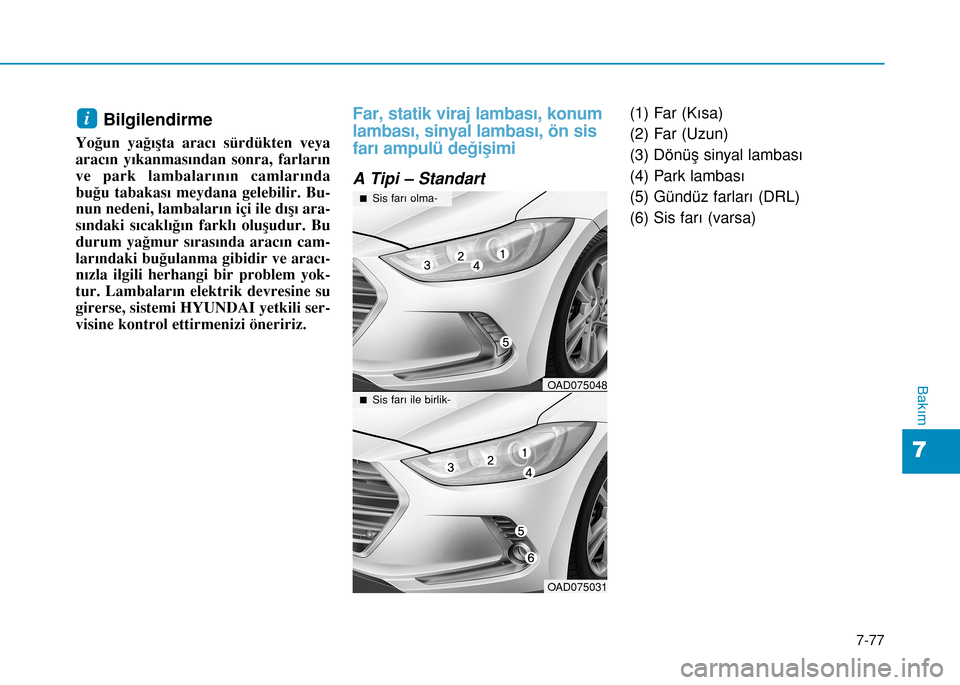

Far, statik viraj lambası, konum
lambası, sinyal lambası, ön sis
farı ampulü değişimi
A Tipi – Standart
(1) Far (Kısa)
(2) Far (Uzun)
(3) Dönüş sinyal lambası
(4) Park lambası
(5) Gündüz farları (DRL)
(6) Sis farı (varsa)i
OAD075048
n Sis farı olma-
OAD075031
n Sis farı ile birlik-

7-78
Bakım

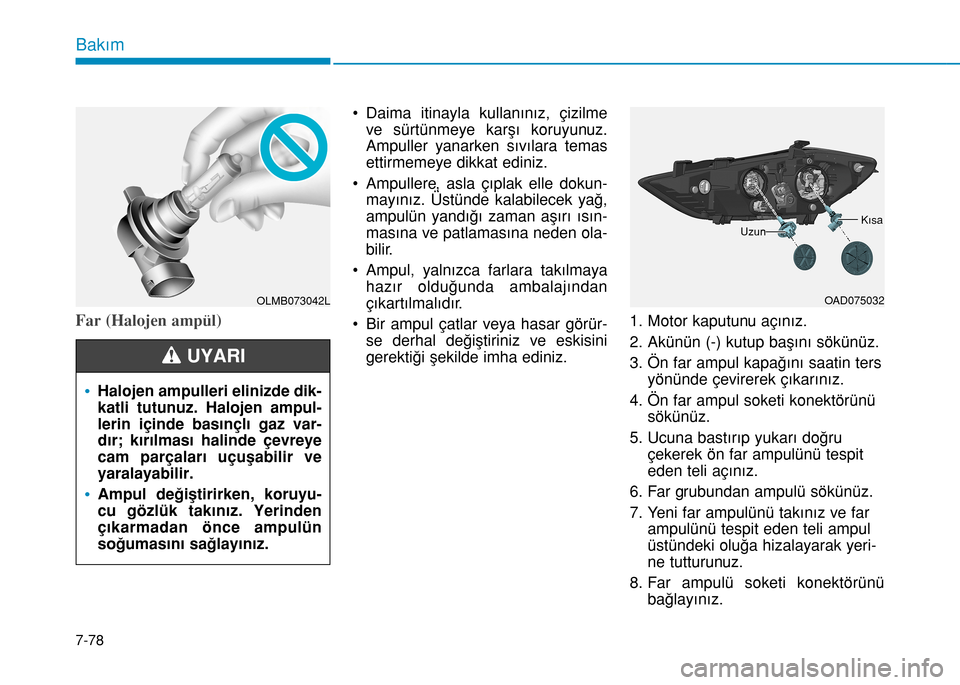

Far (Halojen ampül)
• Daima itinayla kullanınız, çizilme
ve sürtünmeye karşı koruyunuz.
Ampuller yanarken sıvılara temas
ettirmemeye dikkat ediniz.
• Ampullere, asla çıplak elle dokun-
mayınız. Üstünde kalabilecek yağ,
ampulün yandığı zaman aşırı ısın-
masına ve patlamasına neden ola-
bilir.
• Ampul, yalnızca farlara takılmaya
hazır olduğunda ambalajından
çıkartılmalıdır.
• Bir ampul çatlar veya hasar görür-
se derhal değiştiriniz ve eskisini
gerektiği şekilde imha ediniz.1. Motor kaputunu açınız.
2. Akünün (-) kutup başını sökünüz.
3. Ön far ampul kapağını saatin ters
yönünde çevirerek çıkarınız.
4. Ön far ampul soketi konektörünü
sökünüz.
5. Ucuna bastırıp yukarı doğru
çekerek ön far ampulünü tespit
eden teli açınız.
6. Far grubundan ampulü sökünüz.
7. Yeni far ampulünü takınız ve far
ampulünü tespit eden teli ampul
üstündeki oluğa hizalayarak yeri-
ne tutturunuz.
8. Far ampulü soketi konektörünü
bağlayınız.
OLMB073042L
•Halojen ampulleri elinizde dik-
katli tutunuz. Halojen ampul-
lerin içinde basınçlı gaz var-
dır; kırılması halinde çevreye
cam parçaları uçuşabilir ve
yaralayabilir.
•Ampul değiştirirken, koruyu-
cu gözlük takınız. Yerinden
çıkarmadan önce ampulün
soğumasını sağlayınız.
UYARI
OAD075032
UzunKısa

7-79
7
Bakım
9.Far ampulü kapağını saat yönünde
çevirerek yerine takınız.
Bilgilendirme
Far grubu yeniden takıldıktan sonra
veya bir kazadan sonra far seviye aya-
rının HYUNDAI yetkili servisinde
yapılmasını öneririz.

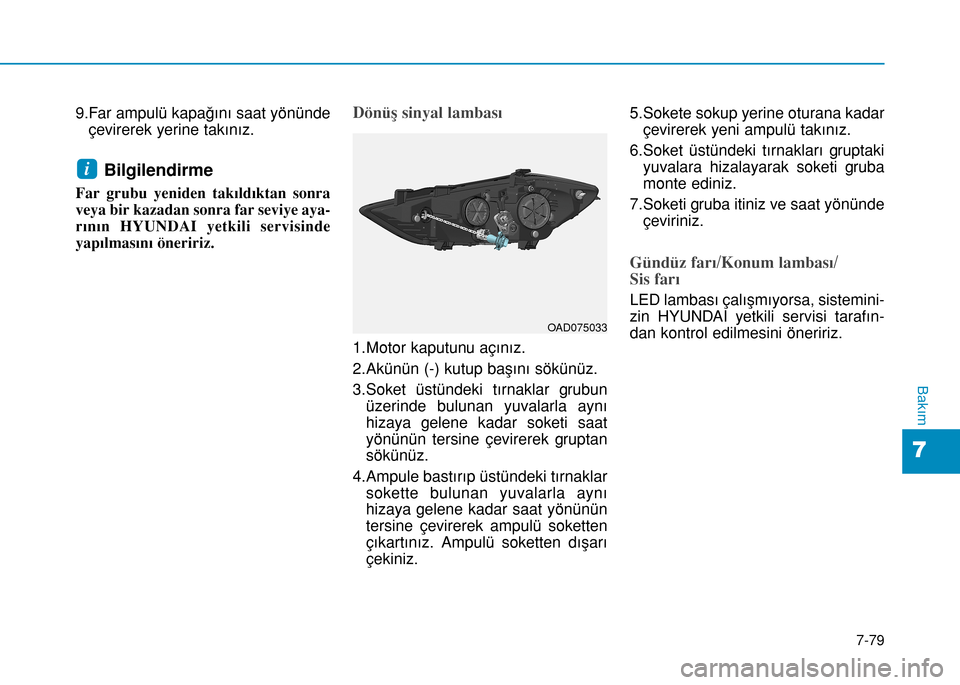

Dönüş sinyal lambası
1.Motor kaputunu açınız.
2.Akünün (-) kutup başını sökünüz.
3.Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek gruptan
sökünüz.
4.Ampule bastırıp üstündeki tırnaklar
sokette bulunan yuvalarla aynı
hizaya gelene kadar saat yönünün
tersine çevirerek ampulü soketten
çıkartınız. Ampulü soketten dışarı
çekiniz.5.Sokete sokup yerine oturana kadar
çevirerek yeni ampulü takınız.
6.Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz.
7.Soketi gruba itiniz ve saat yönünde
çeviriniz.
Gündüz farı/Konum lambası/
Sis farı
LED lambası çalışmıyorsa, sistemini-
zin HYUNDAI yetkili servisi tarafın-
dan kontrol edilmesini öneririz.
i
OAD075033

7-80
Bakım

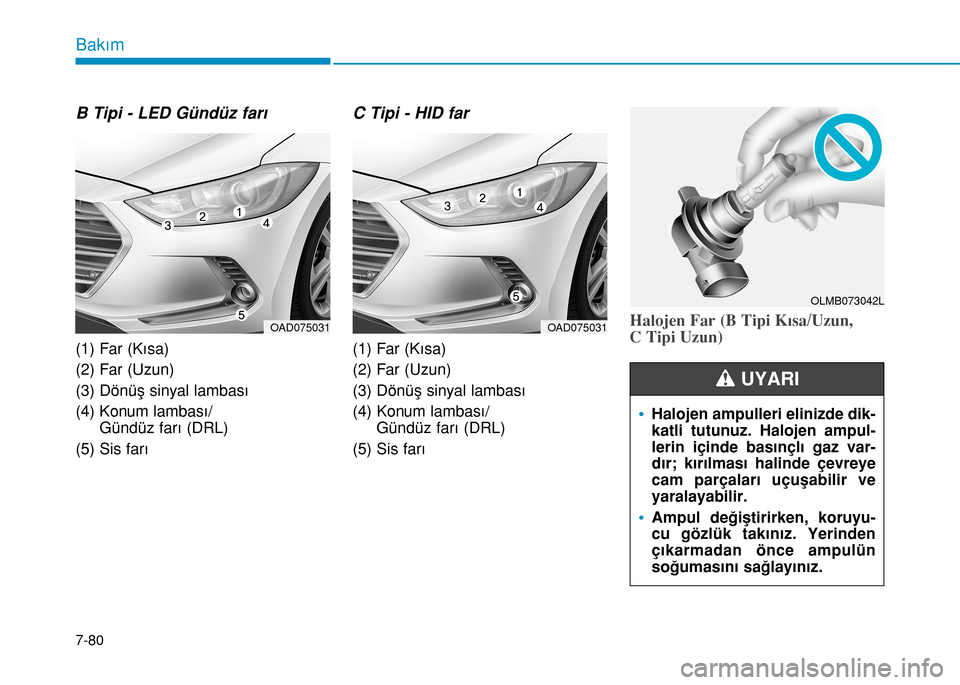

B Tipi - LED Gündüz farı
(1) Far (Kısa)
(2) Far (Uzun)
(3) Dönüş sinyal lambası
(4) Konum lambası/
Gündüz farı (DRL)
(5) Sis farı
C Tipi - HID far
(1) Far (Kısa)
(2) Far (Uzun)
(3) Dönüş sinyal lambası
(4) Konum lambası/
Gündüz farı (DRL)
(5) Sis farı
Halojen Far (B Tipi Kısa/Uzun,
C Tipi Uzun)OAD075031OAD075031
OLMB073042L
•Halojen ampulleri elinizde dik-
katli tutunuz. Halojen ampul-
lerin içinde basınçlı gaz var-
dır; kırılması halinde çevreye
cam parçaları uçuşabilir ve
yaralayabilir.
•Ampul değiştirirken, koruyu-
cu gözlük takınız. Yerinden
çıkarmadan önce ampulün
soğumasını sağlayınız.
UYARI

7-81
7
Bakım

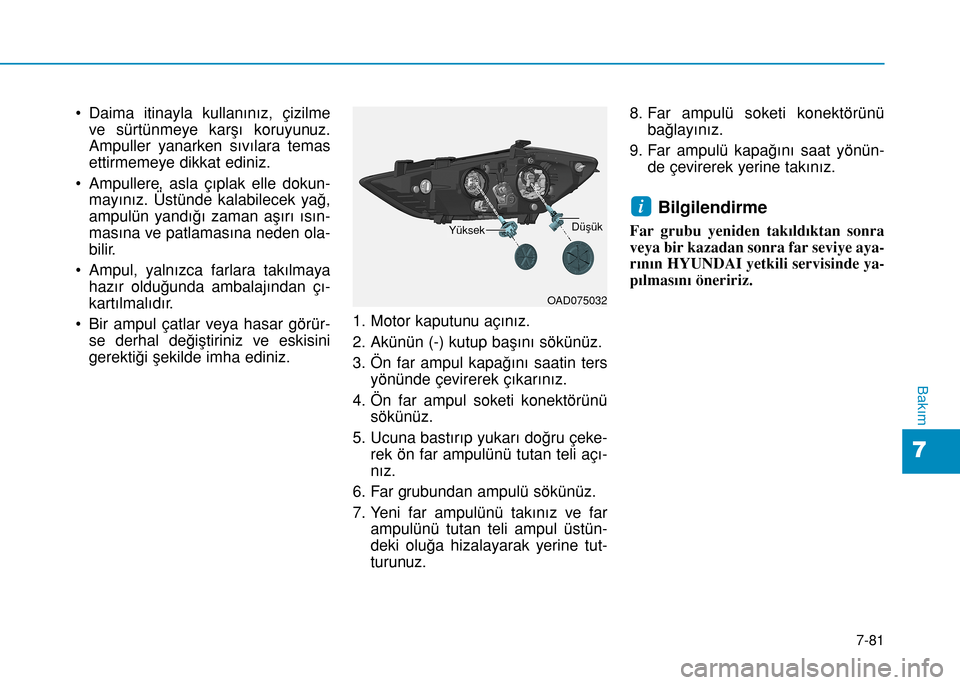

• Daima itinayla kullanınız, çizilme
ve sürtünmeye karşı koruyunuz.
Ampuller yanarken sıvılara temas
ettirmemeye dikkat ediniz.
• Ampullere, asla çıplak elle dokun-
mayınız. Üstünde kalabilecek yağ,
ampulün yandığı zaman aşırı ısın-
masına ve patlamasına neden ola-
bilir.
• Ampul, yalnızca farlara takılmaya
hazır olduğunda ambalajından çı-
kartılmalıdır.
• Bir ampul çatlar veya hasar görür-
se derhal değiştiriniz ve eskisini
gerektiği şekilde imha ediniz.1. Motor kaputunu açınız.
2. Akünün (-) kutup başını sökünüz.
3. Ön far ampul kapağını saatin ters
yönünde çevirerek çıkarınız.
4. Ön far ampul soketi konektörünü
sökünüz.
5. Ucuna bastırıp yukarı doğru çeke-
rek ön far ampulünü tutan teli açı-
nız.
6. Far grubundan ampulü sökünüz.
7. Yeni far ampulünü takınız ve far
ampulünü tutan teli ampul üstün-
deki oluğa hizalayarak yerine tut-
turunuz.8. Far ampulü soketi konektörünü
bağlayınız.
9. Far ampulü kapağını saat yönün-
de çevirerek yerine takınız.
Bilgilendirme
Far grubu yeniden takıldıktan sonra
veya bir kazadan sonra far seviye aya-
rının HYUNDAI yetkili servisinde ya-
pılmasını öneririz.
i
OAD075032
YüksekDüşük

7-82
Bakım

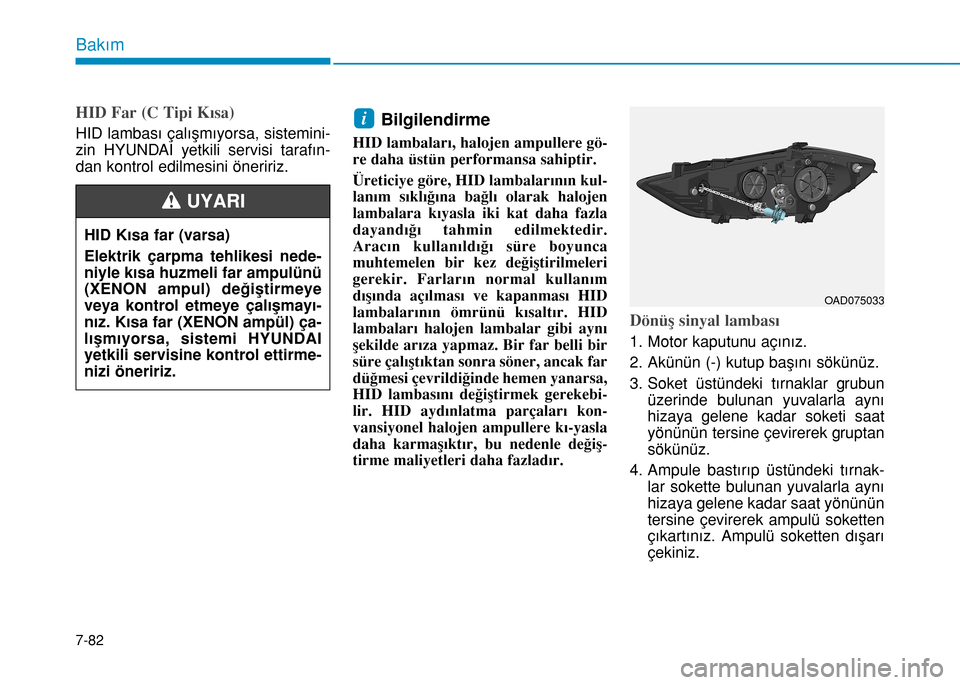

HID Far (C Tipi Kısa)
HID lambası çalışmıyorsa, sistemini-
zin HYUNDAI yetkili servisi tarafın-
dan kontrol edilmesini öneririz.Bilgilendirme
HID lambaları, halojen ampullere gö-
re daha üstün performansa sahiptir.
Üreticiye göre, HID lambalarının kul-
lanım sıklığına bağlı olarak halojen
lambalara kıyasla iki kat daha fazla
dayandığı tahmin edilmektedir.
Aracın kullanıldığı süre boyunca
muhtemelen bir kez değiştirilmeleri
gerekir. Farların normal kullanım
dışında açılması ve kapanması HID
lambalarının ömrünü kısaltır. HID
lambaları halojen lambalar gibi aynı
şekilde arıza yapmaz. Bir far belli bir
süre çalıştıktan sonra söner, ancak far
düğmesi çevrildiğinde hemen yanarsa,
HID lambasını değiştirmek gerekebi-
lir. HID aydınlatma parçaları kon-
vansiyonel halojen ampullere kı-yasla
daha karmaşıktır, bu nedenle değiş-
tirme maliyetleri daha fazladır.
Dönüş sinyal lambası
1. Motor kaputunu açınız.
2. Akünün (-) kutup başını sökünüz.
3. Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek gruptan
sökünüz.
4. Ampule bastırıp üstündeki tırnak-
lar sokette bulunan yuvalarla aynı
hizaya gelene kadar saat yönünün
tersine çevirerek ampulü soketten
çıkartınız. Ampulü soketten dışarı
çekiniz.
i
HID Kısa far (varsa)
Elektrik çarpma tehlikesi nede-
niyle kısa huzmeli far ampulünü
(XENON ampul) değiştirmeye
veya kontrol etmeye çalışmayı-
nız. Kısa far (XENON ampül) ça-
lışmıyorsa, sistemi HYUNDAI
yetkili servisine kontrol ettirme-
nizi öneririz.
UYARI
OAD075033

7-83
7
Bakım
5.Sokete sokup yerine oturana kadar
çevirerek yeni ampulü takınız.
6.Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz.
7.Soketi gruba itiniz ve saat yönünde
çeviriniz.Gündüz farı/Konum lambası/
Sis farı
LED lambası çalışmıyorsa, sistemini-
zin HYUNDAI yetkili servisi tarafın-
dan kontrol edilmesini öneririz.

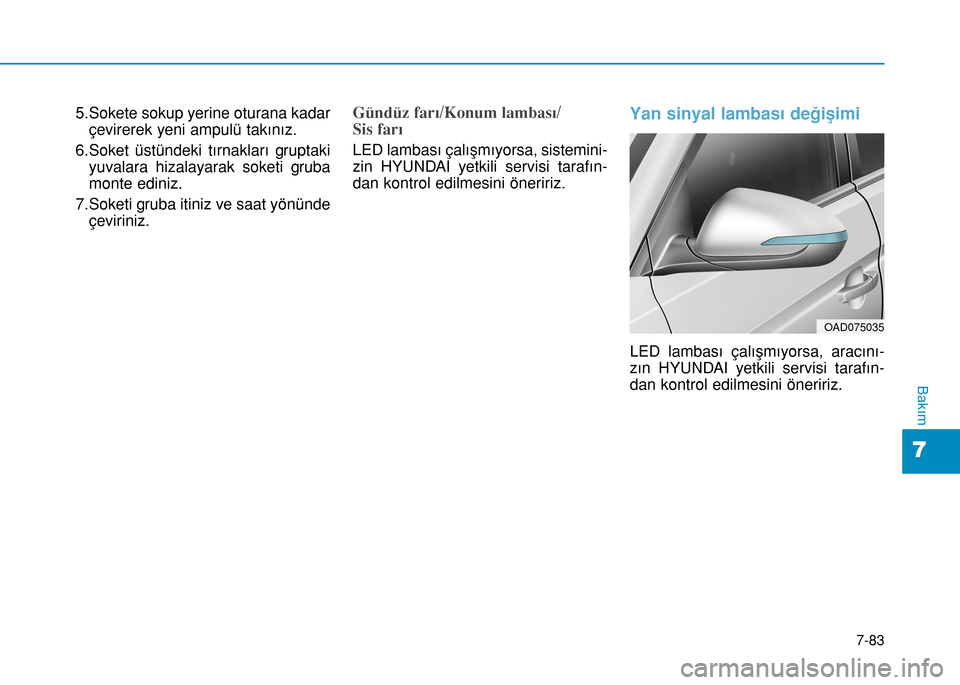

Yan sinyal lambası değişimi
LED lambası çalışmıyorsa, aracını-
zın HYUNDAI yetkili servisi tarafın-
dan kontrol edilmesini öneririz.
OAD075035

7-84
Bakım
Far ve ön sis farı yükseklik
ayarı (Avrupa için)
Far yükseklik ayarı
1. Lastikleri öngörülen basınca şişiri-
niz ve sürücü, stepne lastik ve
aletler dışındaki yükleri araçtan
çıkarınız.
2. Aracı düz bir zemine yerleştiriniz.
3. Ekranda dikey çizgiler (ilgili farın
ortasından geçen dikey çizgiler)
ve yatay bir çizgi (farların ortasın-
dan geçen yatay çizgi) çiziniz.
4. Far ve akü normal durumda iken,
en parlak kısım yatay ve dikey çiz-
gilere düşecek şekilde farların
yüksekliğini ayarlayınız.
5.
Kısa farın yüksekliğini sola veya
sağa ayarlamak için, tornavidayı
saat yönünde veya ters yönünde
çeviriniz. Kısa farın yüksekliğini
yukarı veya aşağı ayarlamak için,
tornavidayı saatin yönünde veya
ters yönünde çeviriniz.
Uzun farın yüksekliğini yukarı ve-
ya aşağı ayarlamak için, tornavi-
dayı saatin yönünde veya ters
yönünde çeviriniz.
Ön sis farı yükseklik ayarı
Ön sis farı, far yükseklik ayarı gibi
benzer şekilde ayarlanabilir.
Ön sis farları ve akü normal durumda
iken, ön sis farlarının yüksekliğini
ayarlayınız.
Ön sis farının yüksekliğini yukarı
veya aşağı ayarlamak için, tornavi-
dayı saat yönünde veya ters yönün-
de çeviriniz.
OAD075066L
OAD075067L
nFar yükseklik ayar düğmesi yok
nFar yükseklik ayar cihazı varsa
