3-142
Prestaciones de comodidad de su vehículo

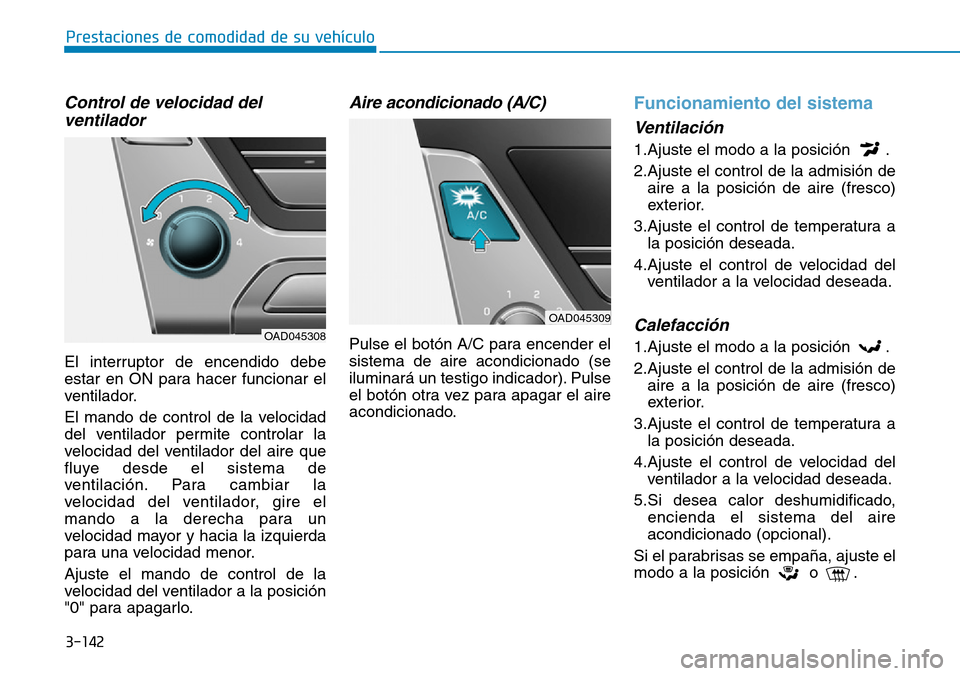

Control de velocidad del
ventilador
El interruptor de encendido debe
estar en ON para hacer funcionar el
ventilador.
El mando de control de la velocidad
del ventilador permite controlar la
velocidad del ventilador del aire que
fluye desde el sistema de
ventilación. Para cambiar la
velocidad del ventilador, gire el
mando a la derecha para un
velocidad mayor y hacia la izquierda
para una velocidad menor.
Ajuste el mando de control de la
velocidad del ventilador a la posición
"0" para apagarlo.
Aire acondicionado (A/C)
Pulse el botón A/C para encender el
sistema de aire acondicionado (se
iluminará un testigo indicador). Pulse
el botón otra vez para apagar el aire
acondicionado.
Funcionamiento del sistema
Ventilación
1.Ajuste el modo a la posición .
2.Ajuste el control de la admisión de
aire a la posición de aire (fresco)
exterior.
3.Ajuste el control de temperatura a
la posición deseada.
4.Ajuste el control de velocidad del
ventilador a la velocidad deseada.
Calefacción
1.Ajuste el modo a la posición .
2.Ajuste el control de la admisión de
aire a la posición de aire (fresco)
exterior.
3.Ajuste el control de temperatura a
la posición deseada.
4.Ajuste el control de velocidad del
ventilador a la velocidad deseada.
5.Si desea calor deshumidificado,
encienda el sistema del aire
acondicionado (opcional).
Si el parabrisas se empaña, ajuste el
modo a la posición o .OAD045308
OAD045309

3-143
Prestaciones de comodidad de su vehículo
3

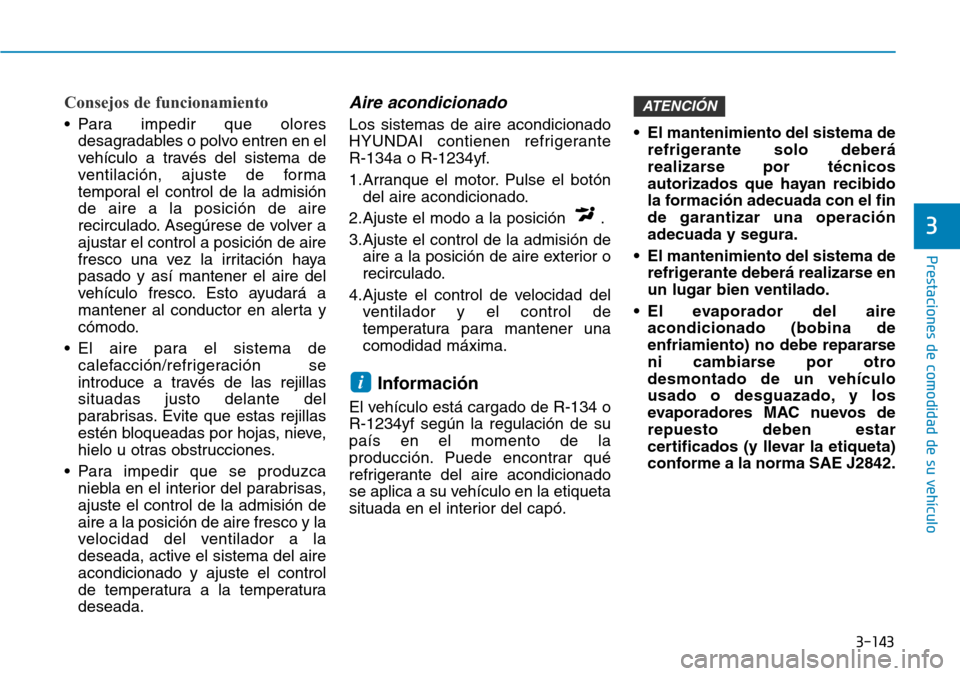

Consejos de funcionamiento
• Para impedir que olores
desagradables o polvo entren en el
vehículo a través del sistema de
ventilación, ajuste de forma
temporal el control de la admisión
de aire a la posición de aire
recirculado. Asegúrese de volver a
ajustar el control a posición de aire
fresco una vez la irritación haya
pasado y así mantener el aire del
vehículo fresco. Esto ayudará a
mantener al conductor en alerta y
cómodo.
• El aire para el sistema de
calefacción/refrigeración se
introduce a través de las rejillas
situadas justo delante del
parabrisas. Evite que estas rejillas
estén bloqueadas por hojas, nieve,
hielo u otras obstrucciones.
• Para impedir que se produzca
niebla en el interior del parabrisas,
ajuste el control de la admisión de
aire a la posición de aire fresco y la
velocidad del ventilador a la
deseada, active el sistema del aire
acondicionado y ajuste el control
de temperatura a la temperatura
deseada.
Aire acondicionado
Los sistemas de aire acondicionado
HYUNDAI contienen refrigerante
R-134a o R-1234yf.
1.Arranque el motor. Pulse el botón
del aire acondicionado.
2.Ajuste el modo a la posición .
3.Ajuste el control de la admisión de
aire a la posición de aire exterior o
recirculado.
4.Ajuste el control de velocidad del
ventilador y el control de
temperatura para mantener una
comodidad máxima.
Información
El vehículo está cargado de R-134 o
R-1234yf según la regulación de su
país en el momento de la
producción. Puede encontrar qué
refrigerante del aire acondicionado
se aplica a su vehículo en la etiqueta
situada en el interior del capó.• El mantenimiento del sistema de
refrigerante solo deberá
realizarse por técnicos
autorizados que hayan recibido
la formación adecuada con el fin
de garantizar una operación
adecuada y segura.
• El mantenimiento del sistema de
refrigerante deberá realizarse en
un lugar bien ventilado.
• El evaporador del aire
acondicionado (bobina de
enfriamiento) no debe repararse
ni cambiarse por otro
desmontado de un vehículo
usado o desguazado, y los
evaporadores MAC nuevos de
repuesto deben estar
certificados (y llevar la etiqueta)
conforme a la norma SAE J2842.
ATENCIÓN
i

3-144
Prestaciones de comodidad de su vehículo

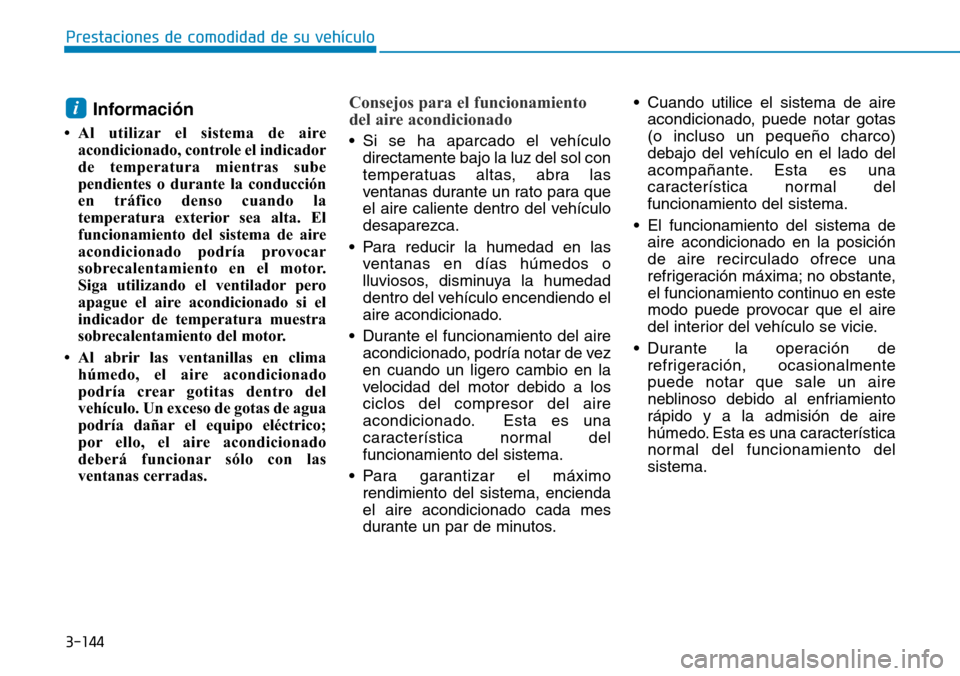

Información
• Al utilizar el sistema de aire
acondicionado, controle el indicador
de temperatura mientras sube
pendientes o durante la conducción
en tráfico denso cuando la
temperatura exterior sea alta. El
funcionamiento del sistema de aire
acondicionado podría provocar
sobrecalentamiento en el motor.
Siga utilizando el ventilador pero
apague el aire acondicionado si el
indicador de temperatura muestra
sobrecalentamiento del motor.
• Al abrir las ventanillas en clima
húmedo, el aire acondicionado
podría crear gotitas dentro del
vehículo. Un exceso de gotas de agua
podría dañar el equipo eléctrico;
por ello, el aire acondicionado
deberá funcionar sólo con las
ventanas cerradas.
Consejos para el funcionamiento
del aire acondicionado
• Si se ha aparcado el vehículo
directamente bajo la luz del sol con
temperatuas altas, abra las
ventanas durante un rato para que
el aire caliente dentro del vehículo
desaparezca.
• Para reducir la humedad en las
ventanas en días húmedos o
lluviosos, disminuya la humedad
dentro del vehículo encendiendo el
aire acondicionado.
• Durante el funcionamiento del aire
acondicionado, podría notar de vez
en cuando un ligero cambio en la
velocidad del motor debido a los
ciclos del compresor del aire
acondicionado. Esta es una
característica normal del
funcionamiento del sistema.
• Para garantizar el máximo
rendimiento del sistema, encienda
el aire acondicionado cada mes
durante un par de minutos.• Cuando utilice el sistema de aire
acondicionado, puede notar gotas
(o incluso un pequeño charco)
debajo del vehículo en el lado del
acompañante. Esta es una
característica normal del
funcionamiento del sistema.
• El funcionamiento del sistema de
aire acondicionado en la posición
de aire recirculado ofrece una
refrigeración máxima; no obstante,
el funcionamiento continuo en este
modo puede provocar que el aire
del interior del vehículo se vicie.
• Durante la operación de
refrigeración, ocasionalmente
puede notar que sale un aire
neblinoso debido al enfriamiento
rápido y a la admisión de aire
húmedo. Esta es una característica
normal del funcionamiento del
sistema.
i

3-145
Prestaciones de comodidad de su vehículo
3

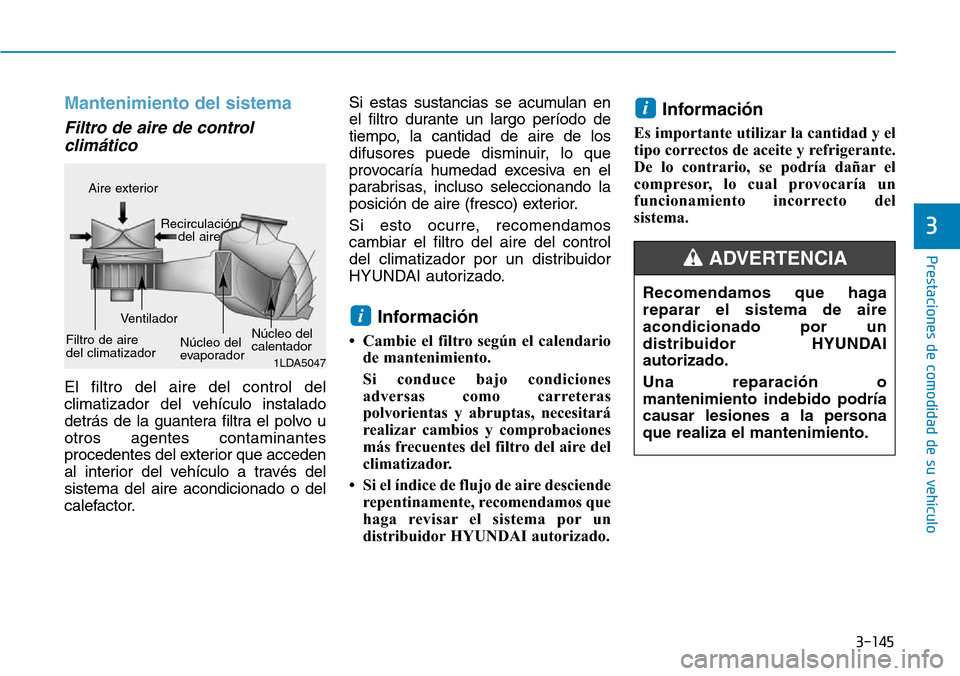

Mantenimiento del sistema
Filtro de aire de control
climático
El filtro del aire del control del
climatizador del vehículo instalado
detrás de la guantera filtra el polvo u
otros agentes contaminantes
procedentes del exterior que acceden
al interior del vehículo a través del
sistema del aire acondicionado o del
calefactor.Si estas sustancias se acumulan en
el filtro durante un largo período de
tiempo, la cantidad de aire de los
difusores puede disminuir, lo que
provocaría humedad excesiva en el
parabrisas, incluso seleccionando la
posición de aire (fresco) exterior.
Si esto ocurre, recomendamos
cambiar el filtro del aire del control
del climatizador por un distribuidor
HYUNDAI autorizado.
Información
• Cambie el filtro según el calendario
de mantenimiento.
Si conduce bajo condiciones
adversas como carreteras
polvorientas y abruptas, necesitará
realizar cambios y comprobaciones
más frecuentes del filtro del aire del
climatizador.
• Si el índice de flujo de aire desciende
repentinamente, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Información
Es importante utilizar la cantidad y el
tipo correctos de aceite y refrigerante.
De lo contrario, se podría dañar el
compresor, lo cual provocaría un
funcionamiento incorrecto del
sistema.
i
i
1LDA5047
Aire exterior
Recirculación
del aire
Filtro de aire
del climatizadorVentilador
Núcleo del
evaporadorNúcleo del
calentador
Recomendamos que haga
reparar el sistema de aire
acondicionado por un
distribuidor HYUNDAI
autorizado.
Una reparación o
mantenimiento indebido podría
causar lesiones a la persona
que realiza el mantenimiento.
ADVERTENCIA

3-146
Prestaciones de comodidad de su vehículo
Etiqueta del refrigerante del aire
acondicionado
La etiqueta del refrigerante actual
del aire acondicionado podría diferir
de la imagen.Los símbolos y especificaciones en
la etiqueta del refrigerante del aire
acondicionado tienen el significado
siguiente:
1.Clasificación del refrigerante
2.Cantidad de refrigerante
3.Clasificación del lubricante del
compresor
Puede averiguar qué refrigerante se
utiliza para el aire acondicionado de
su vehículo observando la etiqueta
del interior del habitáculo.
Comprobación de la cantidad
de refrigerante del aire
acondicionado y de lubricante
del compresor
Cuando el nivel de refrigerante sea
bajo, el rendimiento del aire
acondicionado se reduce. Un llenado
excesivo también influye
negativamente el sistema de aire
acondicionado.
En ese caso, si nota un
funcionamiento extraño,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
ODH044365R
ODH043366 ■Ejemplo
•Tipo B
•Tipo A

3-147
Prestaciones de comodidad de su vehículo
3

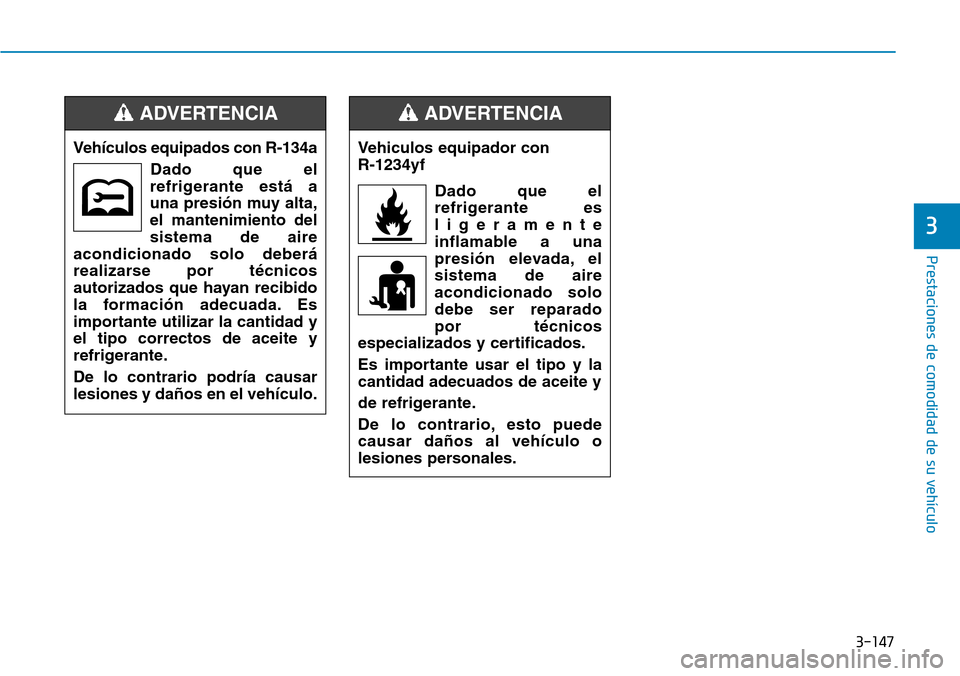

Vehículos equipados con R-134a
Dado que el
refrigerante está a
una presión muy alta,
el mantenimiento del
sistema de aire
acondicionado solo deberá
realizarse por técnicos
autorizados que hayan recibido
la formación adecuada. Es
importante utilizar la cantidad y
el tipo correctos de aceite y
refrigerante.
De lo contrario podría causar
lesiones y daños en el vehículo.
ADVERTENCIA
Vehiculos equipador con
R-1234yf
Dado que el
refrigerante es
ligeramente
inflamable a una
presión elevada, el
sistema de aire
acondicionado solo
debe ser reparado
por técnicos
especializados y certificados.
Es importante usar el tipo y la
cantidad adecuados de aceite y
de refrigerante.
De lo contrario, esto puede
causar daños al vehículo o
lesiones personales.
ADVERTENCIA

3-148
Prestaciones de comodidad de su vehículo

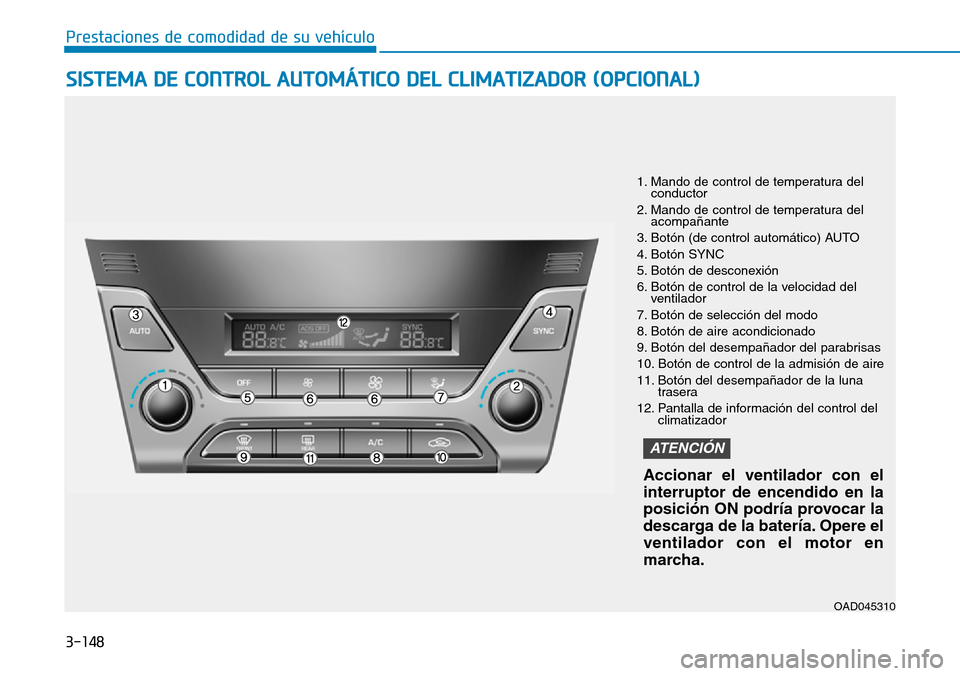

SISTEMA DE CONTROL AUTOMÁTICO DEL CLIMATIZADOR (OPCIONAL)
1. Mando de control de temperatura del
conductor
2. Mando de control de temperatura del
acompañante
3. Botón (de control automático) AUTO
4. Botón SYNC
5. Botón de desconexión
6. Botón de control de la velocidad del
ventilador
7. Botón de selección del modo
8. Botón de aire acondicionado
9. Botón del desempañador del parabrisas
10. Botón de control de la admisión de aire
11. Botón del desempañador de la luna
trasera
12. Pantalla de información del control del
climatizador
OAD045310
Accionar el ventilador con el
interruptor de encendido en la
posición ON podría provocar la
descarga de la batería. Opere el
ventilador con el motor en
marcha.
ATENCIÓN

3-149
Prestaciones de comodidad de su vehículo
3

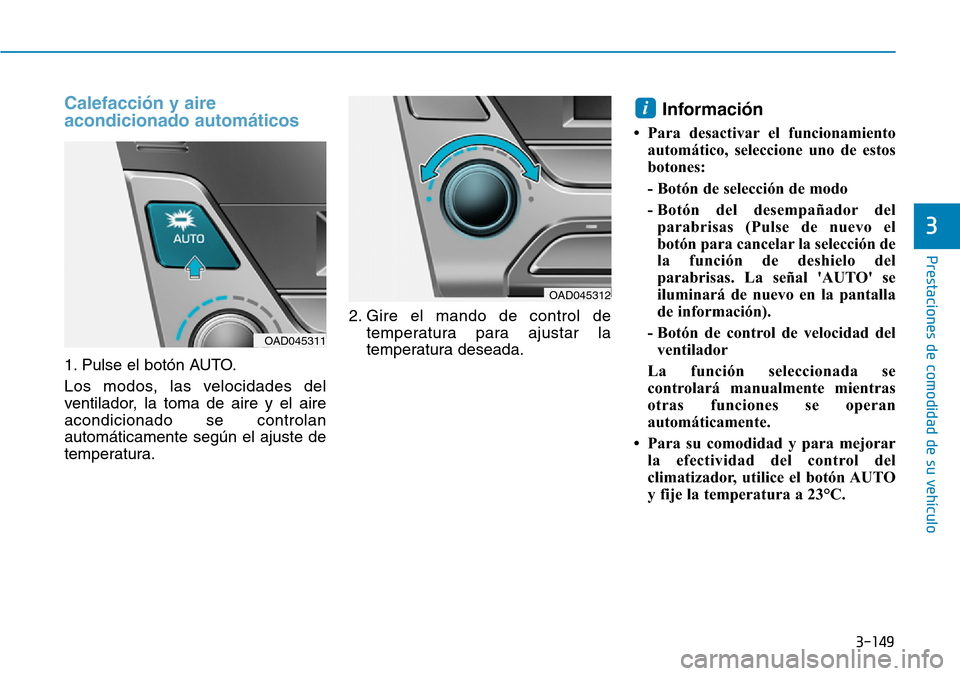

Calefacción y aire
acondicionado automáticos
1. Pulse el botón AUTO.
Los modos, las velocidades del
ventilador, la toma de aire y el aire
acondicionado se controlan
automáticamente según el ajuste de
temperatura.2. Gire el mando de control de
temperatura para ajustar la
temperatura deseada.
Información
• Para desactivar el funcionamiento
automático, seleccione uno de estos
botones:
- Botón de selección de modo
- Botón del desempañador del
parabrisas (Pulse de nuevo el
botón para cancelar la selección de
la función de deshielo del
parabrisas. La señal 'AUTO' se
iluminará de nuevo en la pantalla
de información).
- Botón de control de velocidad del
ventilador
La función seleccionada se
controlará manualmente mientras
otras funciones se operan
automáticamente.
• Para su comodidad y para mejorar
la efectividad del control del
climatizador, utilice el botón AUTO
y fije la temperatura a 23°C.
i
OAD045311
OAD045312

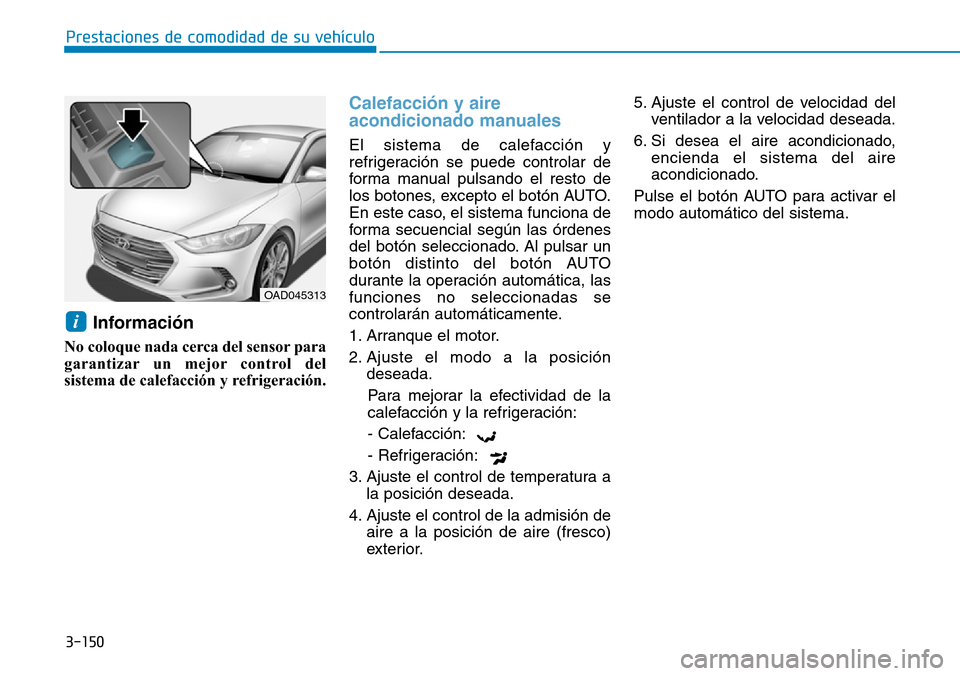

3-150
Prestaciones de comodidad de su vehículo
Información
No coloque nada cerca del sensor para
garantizar un mejor control del
sistema de calefacción y refrigeración.
Calefacción y aire
acondicionado manuales
El sistema de calefacción y
refrigeración se puede controlar de
forma manual pulsando el resto de
los botones, excepto el botón AUTO.
En este caso, el sistema funciona de
forma secuencial según las órdenes
del botón seleccionado. Al pulsar un
botón distinto del botón AUTO
durante la operación automática, las
funciones no seleccionadas se
controlarán automáticamente.
1. Arranque el motor.
2. Ajuste el modo a la posición
deseada.
Para mejorar la efectividad de la
calefacción y la refrigeración:
- Calefacción:
- Refrigeración:
3. Ajuste el control de temperatura a
la posición deseada.
4. Ajuste el control de la admisión de
aire a la posición de aire (fresco)
exterior.5. Ajuste el control de velocidad del
ventilador a la velocidad deseada.
6. Si desea el aire acondicionado,
encienda el sistema del aire
acondicionado.
Pulse el botón AUTO para activar el
modo automático del sistema.
i
OAD045313

3-151
Prestaciones de comodidad de su vehículo
3
OAD045302OAD045302R
■Conducción a la izquierda■Conducci
