3-152
Prestaciones de comodidad de su vehículo

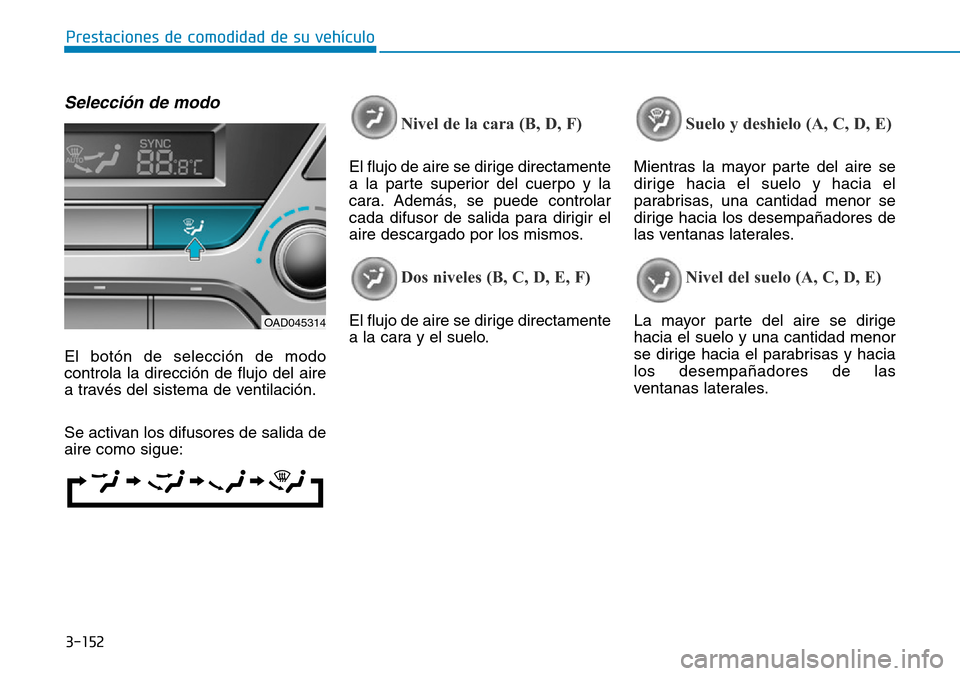

Selección de modo
El botón de selección de modo
controla la dirección de flujo del aire
a través del sistema de ventilación.
Se activan los difusores de salida de
aire como sigue:
Nivel de la cara (B, D, F)
El flujo de aire se dirige directamente
a la parte superior del cuerpo y la
cara. Además, se puede controlar
cada difusor de salida para dirigir el
aire descargado por los mismos.
Dos niveles (B, C, D, E, F)
El flujo de aire se dirige directamente
a la cara y el suelo.
Suelo y deshielo (A, C, D, E)
Mientras la mayor parte del aire se
dirige hacia el suelo y hacia el
parabrisas, una cantidad menor se
dirige hacia los desempañadores de
las ventanas laterales.
Nivel del suelo (A, C, D, E)
La mayor parte del aire se dirige
hacia el suelo y una cantidad menor
se dirige hacia el parabrisas y hacia
los desempañadores de las
ventanas laterales.OAD045314

3-153
Prestaciones de comodidad de su vehículo
3

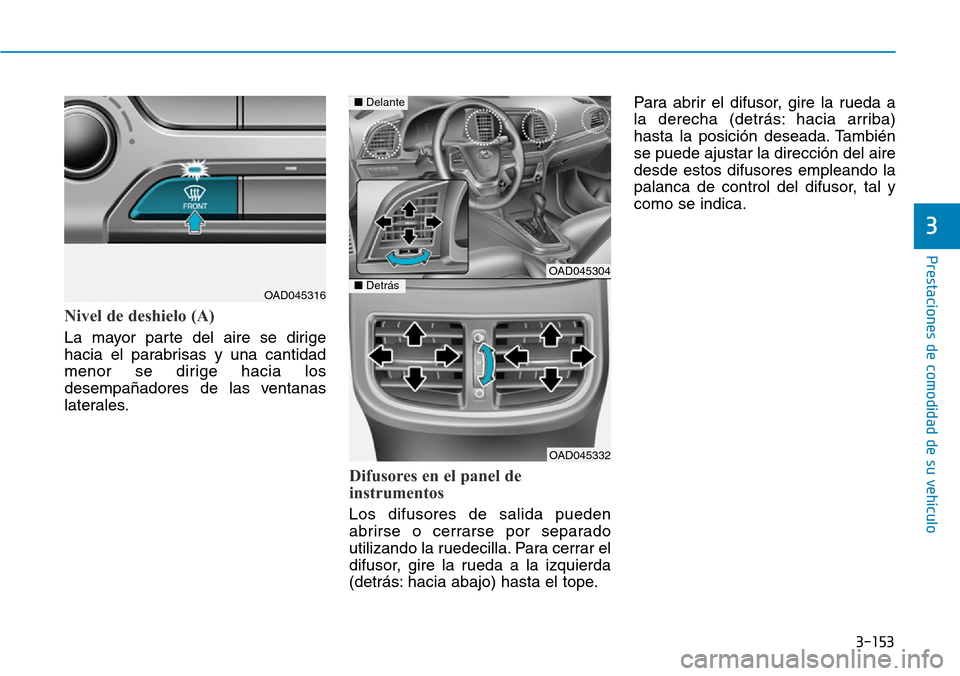

Nivel de deshielo (A)
La mayor parte del aire se dirige
hacia el parabrisas y una cantidad
menor se dirige hacia los
desempañadores de las ventanas
laterales.
Difusores en el panel de
instrumentos
Los difusores de salida pueden
abrirse o cerrarse por separado
utilizando la ruedecilla. Para cerrar el
difusor, gire la rueda a la izquierda
(detrás: hacia abajo) hasta el tope.Para abrir el difusor, gire la rueda a
la derecha (detrás: hacia arriba)
hasta la posición deseada. También
se puede ajustar la dirección del aire
desde estos difusores empleando la
palanca de control del difusor, tal y
como se indica.
OAD045316
OAD045304
OAD045332
■Delante
■Detrás

3-154
Prestaciones de comodidad de su vehículo

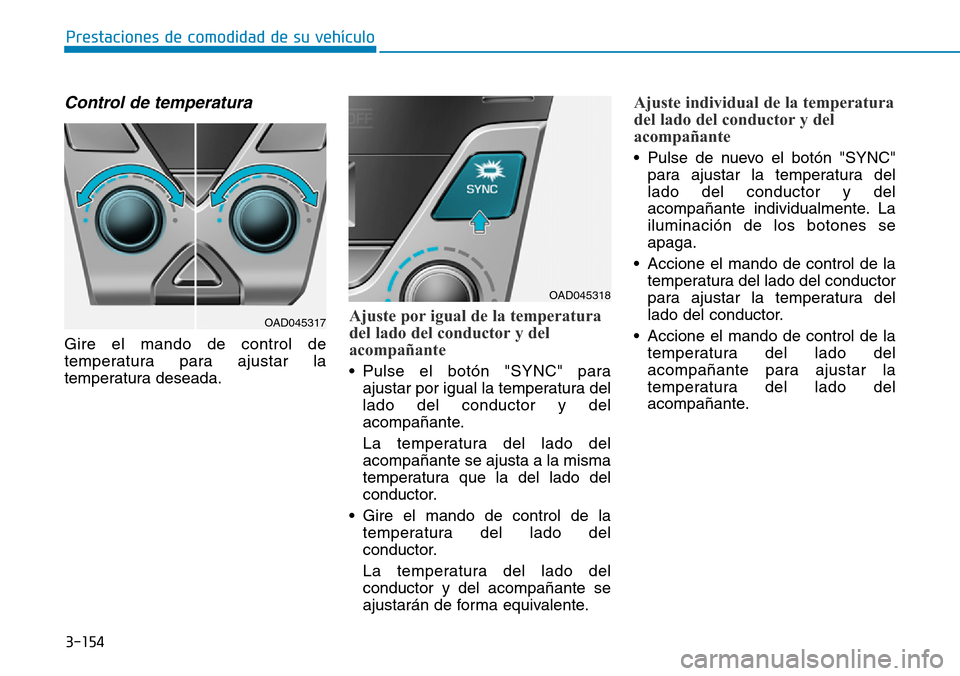

Control de temperatura
Gire el mando de control de
temperatura para ajustar la
temperatura deseada.
Ajuste por igual de la temperatura
del lado del conductor y del
acompañante
• Pulse el botón "SYNC" para
ajustar por igual la temperatura del
lado del conductor y del
acompañante.
La temperatura del lado del
acompañante se ajusta a la misma
temperatura que la del lado del
conductor.
• Gire el mando de control de la
temperatura del lado del
conductor.
La temperatura del lado del
conductor y del acompañante se
ajustarán de forma equivalente.
Ajuste individual de la temperatura
del lado del conductor y del
acompañante
• Pulse de nuevo el botón "SYNC"
para ajustar la temperatura del
lado del conductor y del
acompañante individualmente. La
iluminación de los botones se
apaga.
• Accione el mando de control de la
temperatura del lado del conductor
para ajustar la temperatura del
lado del conductor.
• Accione el mando de control de la
temperatura del lado del
acompañante para ajustar la
temperatura del lado del
acompañante.
OAD045317
OAD045318

3-155
Prestaciones de comodidad de su vehículo
3

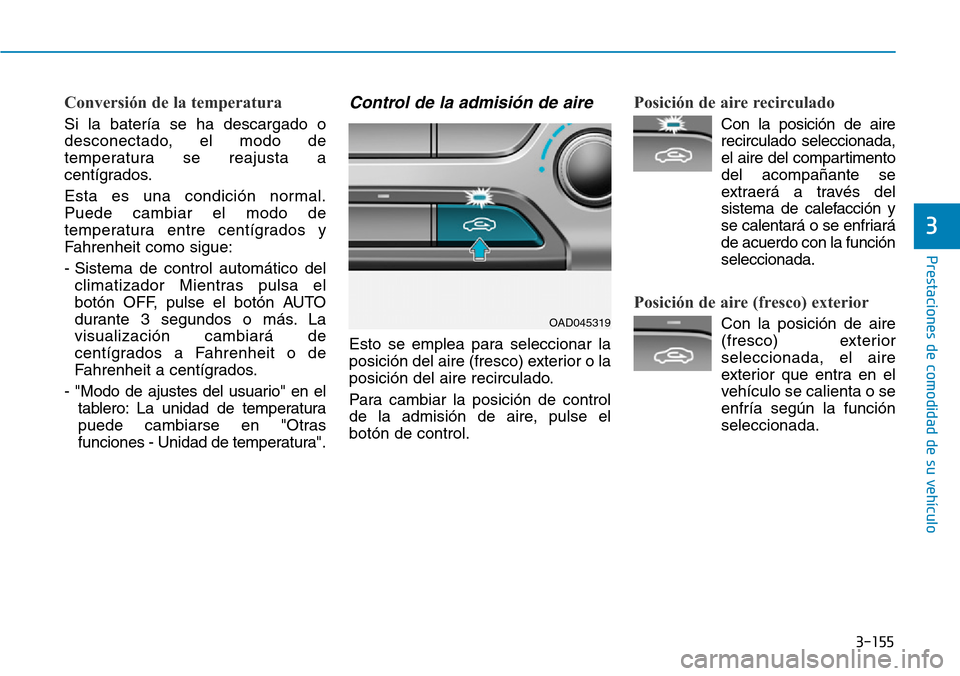

Conversión de la temperatura
Si la batería se ha descargado o
desconectado, el modo de
temperatura se reajusta a
centígrados.
Esta es una condición normal.
Puede cambiar el modo de
temperatura entre centígrados y
Fahrenheit como sigue:
- Sistema de control automático del
climatizador Mientras pulsa el
botón OFF, pulse el botón AUTO
durante 3 segundos o más. La
visualización cambiará de
centígrados a Fahrenheit o de
Fahrenheit a centígrados.
- "Modo de ajustes del usuario" en el
tablero: La unidad de temperatura
puede cambiarse en "Otras
funciones - Unidad de temperatura".
Control de la admisión de aire
Esto se emplea para seleccionar la
posición del aire (fresco) exterior o la
posición del aire recirculado.
Para cambiar la posición de control
de la admisión de aire, pulse el
botón de control.
Posición de aire recirculado
Con la posición de aire
recirculado seleccionada,
el aire del compartimento
del acompañante se
extraerá a través del
sistema de calefacción y
se calentará o se enfriará
de acuerdo con la función
seleccionada.
Posición de aire (fresco) exterior
Con la posición de aire
(fresco) exterior
seleccionada, el aire
exterior que entra en el
vehículo se calienta o se
enfría según la función
seleccionada.OAD045319

3-156
Prestaciones de comodidad de su vehículo

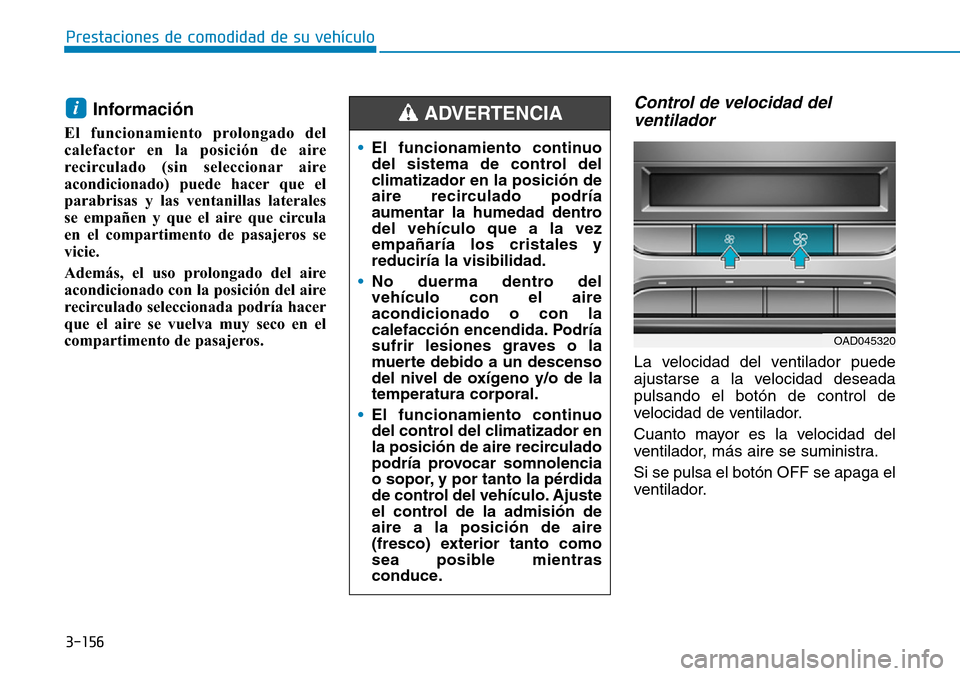

Información
El funcionamiento prolongado del
calefactor en la posición de aire
recirculado (sin seleccionar aire
acondicionado) puede hacer que el
parabrisas y las ventanillas laterales
se empañen y que el aire que circula
en el compartimento de pasajeros se
vicie.
Además, el uso prolongado del aire
acondicionado con la posición del aire
recirculado seleccionada podría hacer
que el aire se vuelva muy seco en el
compartimento de pasajeros.
Control de velocidad del
ventilador
La velocidad del ventilador puede
ajustarse a la velocidad deseada
pulsando el botón de control de
velocidad de ventilador.
Cuanto mayor es la velocidad del
ventilador, más aire se suministra.
Si se pulsa el botón OFF se apaga el
ventilador.
i
•El funcionamiento continuo
del sistema de control del
climatizador en la posición de
aire recirculado podría
aumentar la humedad dentro
del vehículo que a la vez
empañaría los cristales y
reduciría la visibilidad.
•No duerma dentro del
vehículo con el aire
acondicionado o con la
calefacción encendida. Podría
sufrir lesiones graves o la
muerte debido a un descenso
del nivel de oxígeno y/o de la
temperatura corporal.
•El funcionamiento continuo
del control del climatizador en
la posición de aire recirculado
podría provocar somnolencia
o sopor, y por tanto la pérdida
de control del vehículo. Ajuste
el control de la admisión de
aire a la posición de aire
(fresco) exterior tanto como
sea posible mientras
conduce.
ADVERTENCIA
OAD045320

3-157
Prestaciones de comodidad de su vehículo
3

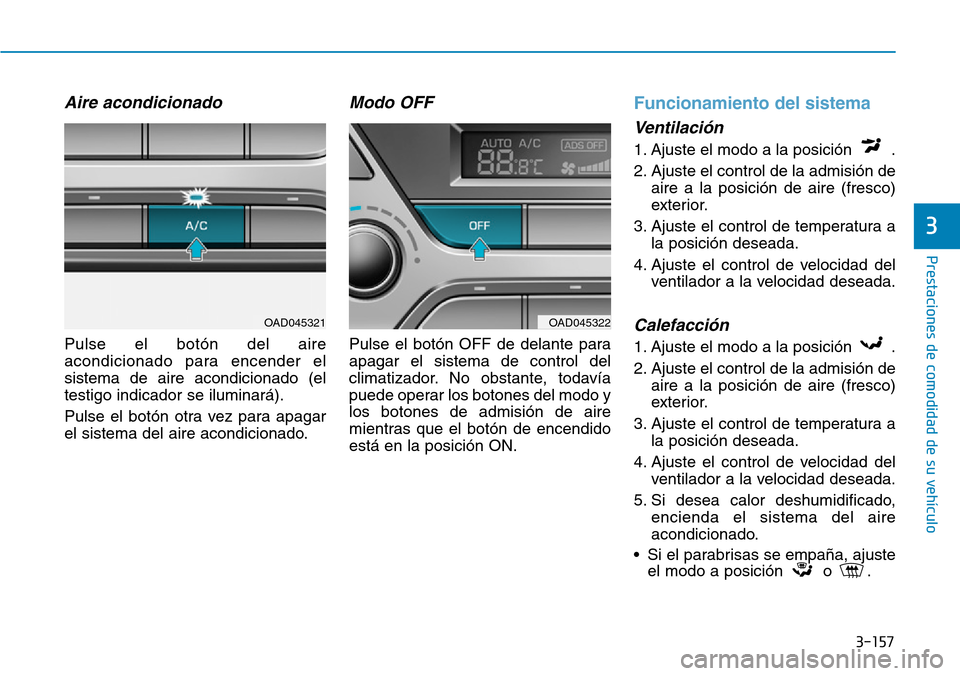

Aire acondicionado
Pulse el botón del aire
acondicionado para encender el
sistema de aire acondicionado (el
testigo indicador se iluminará).
Pulse el botón otra vez para apagar
el sistema del aire acondicionado.
Modo OFF
Pulse el botón OFF de delante para
apagar el sistema de control del
climatizador. No obstante, todavía
puede operar los botones del modo y
los botones de admisión de aire
mientras que el botón de encendido
está en la posición ON.
Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ajuste el control de la admisión de
aire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a
la posición deseada.
4. Ajuste el control de velocidad del
ventilador a la velocidad deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ajuste el control de la admisión de
aire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a
la posición deseada.
4. Ajuste el control de velocidad del
ventilador a la velocidad deseada.
5. Si desea calor deshumidificado,
encienda el sistema del aire
acondicionado.
• Si el parabrisas se empaña, ajuste
el modo a posición o .
OAD045322OAD045321

3-158
Prestaciones de comodidad de su vehículo

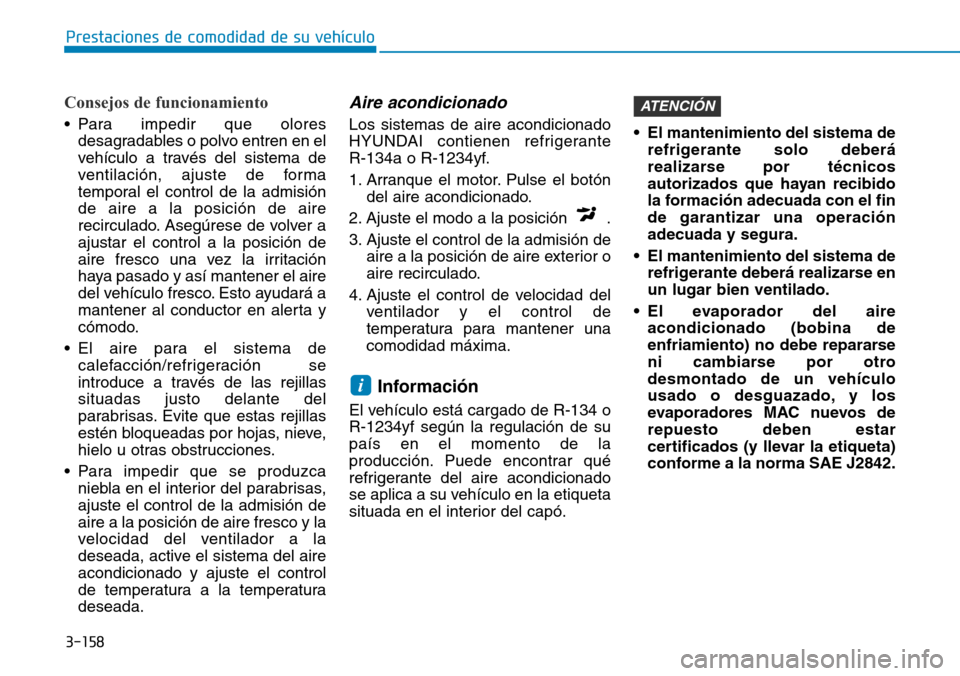

Consejos de funcionamiento
• Para impedir que olores
desagradables o polvo entren en el
vehículo a través del sistema de
ventilación, ajuste de forma
temporal el control de la admisión
de aire a la posición de aire
recirculado. Asegúrese de volver a
ajustar el control a la posición de
aire fresco una vez la irritación
haya pasado y así mantener el aire
del vehículo fresco. Esto ayudará a
mantener al conductor en alerta y
cómodo.
• El aire para el sistema de
calefacción/refrigeración se
introduce a través de las rejillas
situadas justo delante del
parabrisas. Evite que estas rejillas
estén bloqueadas por hojas, nieve,
hielo u otras obstrucciones.
• Para impedir que se produzca
niebla en el interior del parabrisas,
ajuste el control de la admisión de
aire a la posición de aire fresco y la
velocidad del ventilador a la
deseada, active el sistema del aire
acondicionado y ajuste el control
de temperatura a la temperatura
deseada.
Aire acondicionado
Los sistemas de aire acondicionado
HYUNDAI contienen refrigerante
R-134a o R-1234yf.
1. Arranque el motor. Pulse el botón
del aire acondicionado.
2. Ajuste el modo a la posición .
3. Ajuste el control de la admisión de
aire a la posición de aire exterior o
aire recirculado.
4. Ajuste el control de velocidad del
ventilador y el control de
temperatura para mantener una
comodidad máxima.
Información
El vehículo está cargado de R-134 o
R-1234yf según la regulación de su
país en el momento de la
producción. Puede encontrar qué
refrigerante del aire acondicionado
se aplica a su vehículo en la etiqueta
situada en el interior del capó.• El mantenimiento del sistema de
refrigerante solo deberá
realizarse por técnicos
autorizados que hayan recibido
la formación adecuada con el fin
de garantizar una operación
adecuada y segura.
• El mantenimiento del sistema de
refrigerante deberá realizarse en
un lugar bien ventilado.
• El evaporador del aire
acondicionado (bobina de
enfriamiento) no debe repararse
ni cambiarse por otro
desmontado de un vehículo
usado o desguazado, y los
evaporadores MAC nuevos de
repuesto deben estar
certificados (y llevar la etiqueta)
conforme a la norma SAE J2842.
ATENCIÓN
i

3-159
Prestaciones de comodidad de su vehículo
3

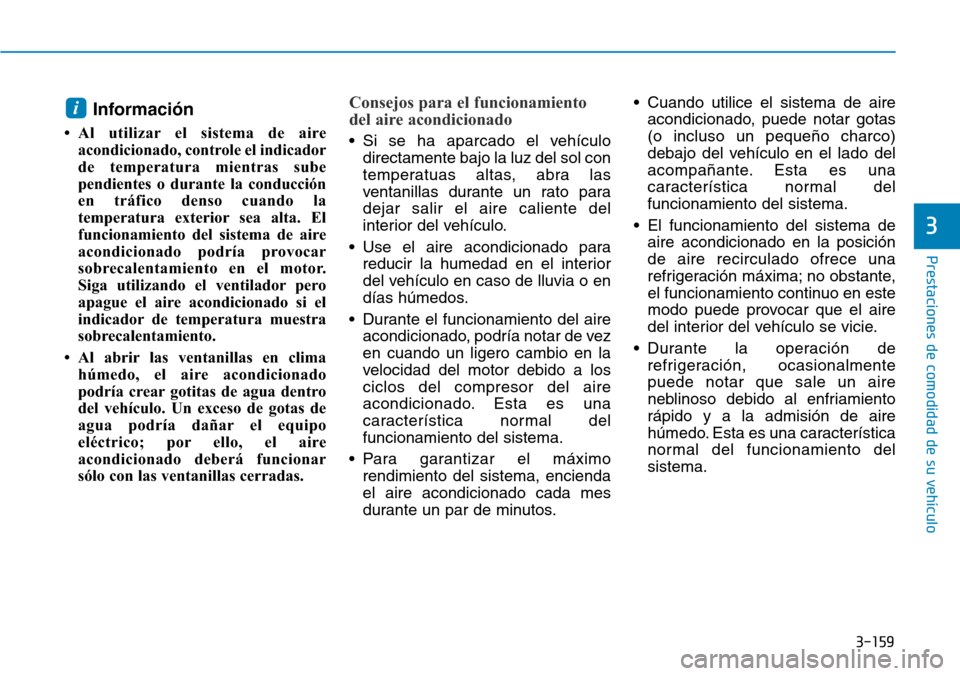

Información
• Al utilizar el sistema de aire
acondicionado, controle el indicador
de temperatura mientras sube
pendientes o durante la conducción
en tráfico denso cuando la
temperatura exterior sea alta. El
funcionamiento del sistema de aire
acondicionado podría provocar
sobrecalentamiento en el motor.
Siga utilizando el ventilador pero
apague el aire acondicionado si el
indicador de temperatura muestra
sobrecalentamiento.
• Al abrir las ventanillas en clima
húmedo, el aire acondicionado
podría crear gotitas de agua dentro
del vehículo. Un exceso de gotas de
agua podría dañar el equipo
eléctrico; por ello, el aire
acondicionado deberá funcionar
sólo con las ventanillas cerradas.
Consejos para el funcionamiento
del aire acondicionado
• Si se ha aparcado el vehículo
directamente bajo la luz del sol con
temperatuas altas, abra las
ventanillas durante un rato para
dejar salir el aire caliente del
interior del vehículo.
• Use el aire acondicionado para
reducir la humedad en el interior
del vehículo en caso de lluvia o en
días húmedos.
• Durante el funcionamiento del aire
acondicionado, podría notar de vez
en cuando un ligero cambio en la
velocidad del motor debido a los
ciclos del compresor del aire
acondicionado. Esta es una
característica normal del
funcionamiento del sistema.
• Para garantizar el máximo
rendimiento del sistema, encienda
el aire acondicionado cada mes
durante un par de minutos.• Cuando utilice el sistema de aire
acondicionado, puede notar gotas
(o incluso un pequeño charco)
debajo del vehículo en el lado del
acompañante. Esta es una
característica normal del
funcionamiento del sistema.
• El funcionamiento del sistema de
aire acondicionado en la posición
de aire recirculado ofrece una
refrigeración máxima; no obstante,
el funcionamiento continuo en este
modo puede provocar que el aire
del interior del vehículo se vicie.
• Durante la operación de
refrigeración, ocasionalmente
puede notar que sale un aire
neblinoso debido al enfriamiento
rápido y a la admisión de aire
húmedo. Esta es una característica
normal del funcionamiento del
sistema.
i

3-160
Prestaciones de comodidad de su vehículo

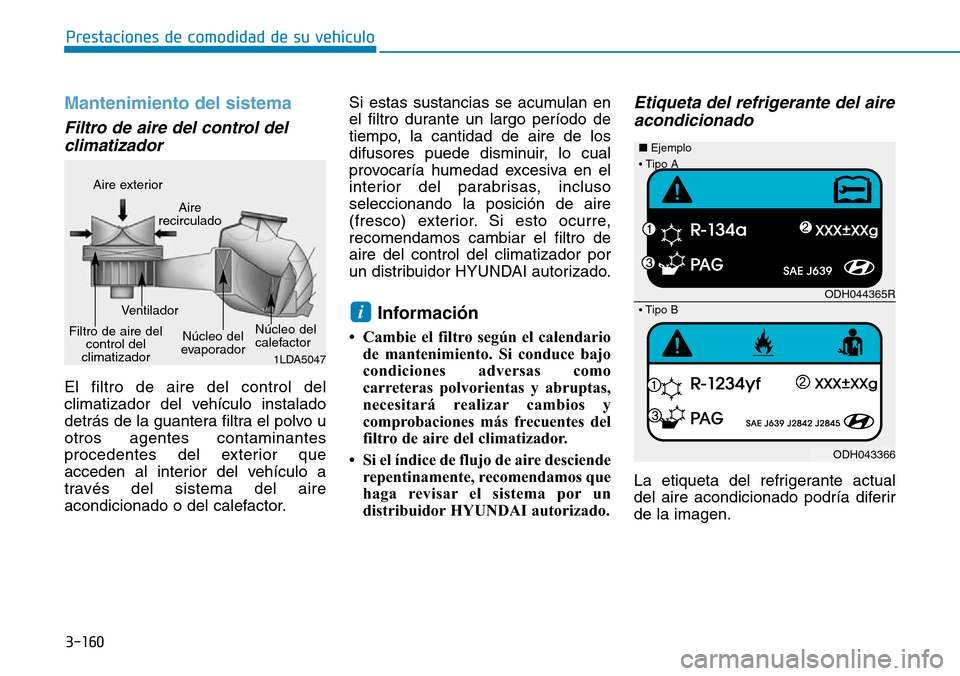

Mantenimiento del sistema
Filtro de aire del control del
climatizador
El filtro de aire del control del
climatizador del vehículo instalado
detrás de la guantera filtra el polvo u
otros agentes contaminantes
procedentes del exterior que
acceden al interior del vehículo a
través del sistema del aire
acondicionado o del calefactor.Si estas sustancias se acumulan en
el filtro durante un largo período de
tiempo, la cantidad de aire de los
difusores puede disminuir, lo cual
provocaría humedad excesiva en el
interior del parabrisas, incluso
seleccionando la posición de aire
(fresco) exterior. Si esto ocurre,
recomendamos cambiar el filtro de
aire del control del climatizador por
un distribuidor HYUNDAI autorizado.
Información
• Cambie el filtro según el calendario
de mantenimiento. Si conduce bajo
condiciones adversas como
carreteras polvorientas y abruptas,
necesitará realizar cambios y
comprobaciones más frecuentes del
filtro de aire del climatizador.
• Si el índice de flujo de aire desciende
repentinamente, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Etiqueta del refrigerante del aire
acondicionado
La etiqueta del refrigerante actual
del aire acondicionado podría diferir
de la imagen.
i
1LDA5047
Aire exterior
Aire
recirculado
Filtro de aire del
control del
climatizadorVentilador
Núcleo del
evaporadorNúcleo del
calefactor
ODH044365R
ODH043366 ■Ejemplo
•Tipo B
•Tipo A

3-161
Prestaciones de comodidad de su vehículo
3

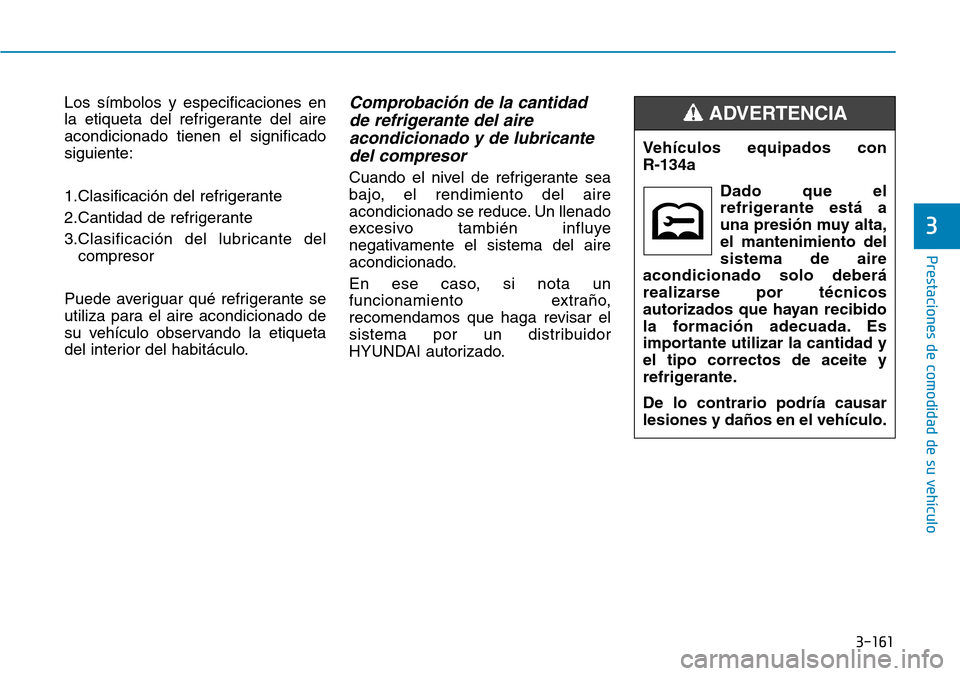

Los símbolos y especificaciones en
la etiqueta del refrigerante del aire
acondicionado tienen el significado
siguiente:
1.Clasificación del refrigerante
2.Cantidad de refrigerante
3.Clasificación del lubricante del
compresor
Puede averiguar qué refrigerante se
utiliza para el aire acondicionado de
su vehículo observando la etiqueta
del interior del habitáculo.Comprobación de la cantidad
de refrigerante del aire
acondicionado y de lubricante
del compresor
Cuando el nivel de refrigerante sea
bajo, el rendimiento del aire
acondicionado se reduce. Un llenado
excesivo también influye
negativamente el sistema del aire
acondicionado.
En ese caso, si nota un
funcionamiento extraño,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.Vehículos equipados con
R-134a
Dado que el
refrigerante está a
una presión muy alta,
el mantenimiento del
sistema de aire
acondicionado solo deberá
realizarse por técnicos
autorizados que hayan recibido
la formación adecuada. Es
importante utilizar la cantidad y
el tipo correctos de aceite y
refrigerante.
De lo contrario podría causar
lesiones y daños en el vehículo.
ADVERTENCIA
