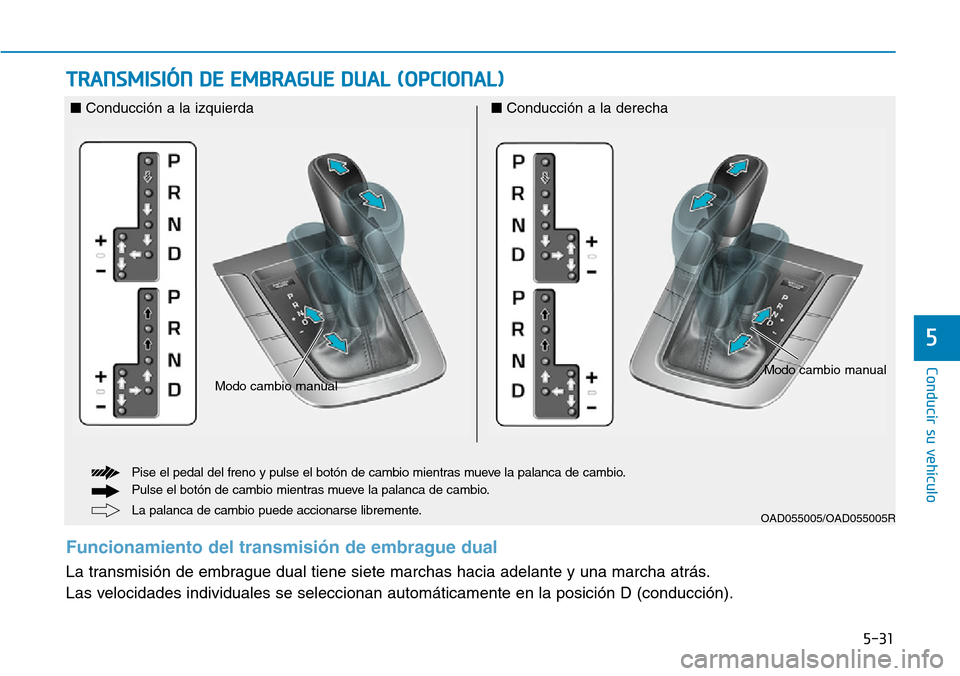

5-31
Conducir su vehículo
5
TRANSMISIÓN DE EMBRAGUE DUAL (OPCIONAL)
Funcionamiento del transmisión de embrague dual
La transmisión de embrague dual tiene siete marchas hacia adelante y una marcha atrás.
Las velocidades individuales se seleccionan automáticamente en la posición D (conducción).
La palanca de cambio puede accionarse libremente. Pise el pedal del freno y pulse el botón de cambio mientras mueve la palanca de cambio.
Pulse el botón de cambio mientras mueve la palanca de cambio.
Modocambio manual
OAD055005/OAD055005R
■Conducción a la izquierda■Conducción a la derecha
Modocambio manual

Conducir su vehículo

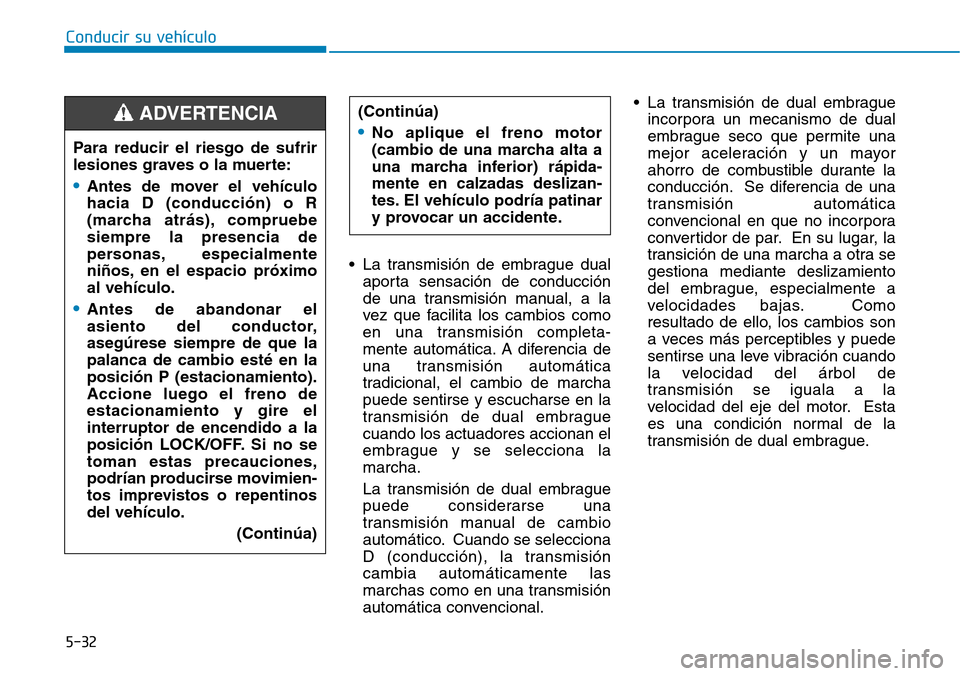

5-32
• La transmisión de embrague dual
aporta sensación de conducción
de una transmisión manual, a la
vez que facilita los cambios como
en una transmisión completa-
mente automática. A diferencia de
una transmisión automática
tradicional, el cambio de marcha
puede sentirse y escucharse en la
transmisión de dual embrague
cuando los actuadores accionan el
embrague y se selecciona la
marcha.
La transmisión de dual embrague
puede considerarse una
transmisión manual de cambio
automático. Cuando se selecciona
D (conducción), la transmisión
cambia automáticamente las
marchas como en una transmisión
automática convencional.• La transmisión de dual embrague
incorpora un mecanismo de dual
embrague seco que permite una
mejor aceleración y un mayor
ahorro de combustible durante la
conducción. Se diferencia de una
transmisión automática
convencional en que no incorpora
convertidor de par. En su lugar, la
transición de una marcha a otra se
gestiona mediante deslizamiento
del embrague, especialmente a
velocidades bajas. Como
resultado de ello, los cambios son
a veces más perceptibles y puede
sentirse una leve vibración cuando
la velocidad del árbol de
transmisión se iguala a la
velocidad del eje del motor. Esta
es una condición normal de la
transmisión de dual embrague. Para reducir el riesgo de sufrir
lesiones graves o la muerte:
•Antes de mover el vehículo
hacia D (conducción) o R
(marcha atrás), compruebe
siempre la presencia de
personas, especialmente
niños, en el espacio próximo
al vehículo.
•Antes de abandonar el
asiento del conductor,
asegúrese siempre de que la
palanca de cambio esté en la
posición P (estacionamiento).
Accione luego el freno de
estacionamiento y gire el
interruptor de encendido a la
posición LOCK/OFF. Si no se
toman estas precauciones,
podrían producirse movimien-
tos imprevistos o repentinos
del vehículo.
(Continúa)
(Continúa)
•No aplique el freno motor
(cambio de una marcha alta a
una marcha inferior) rápida-
mente en calzadas deslizan-
tes. El vehículo podría patinar
y provocar un accidente.
ADVERTENCIA

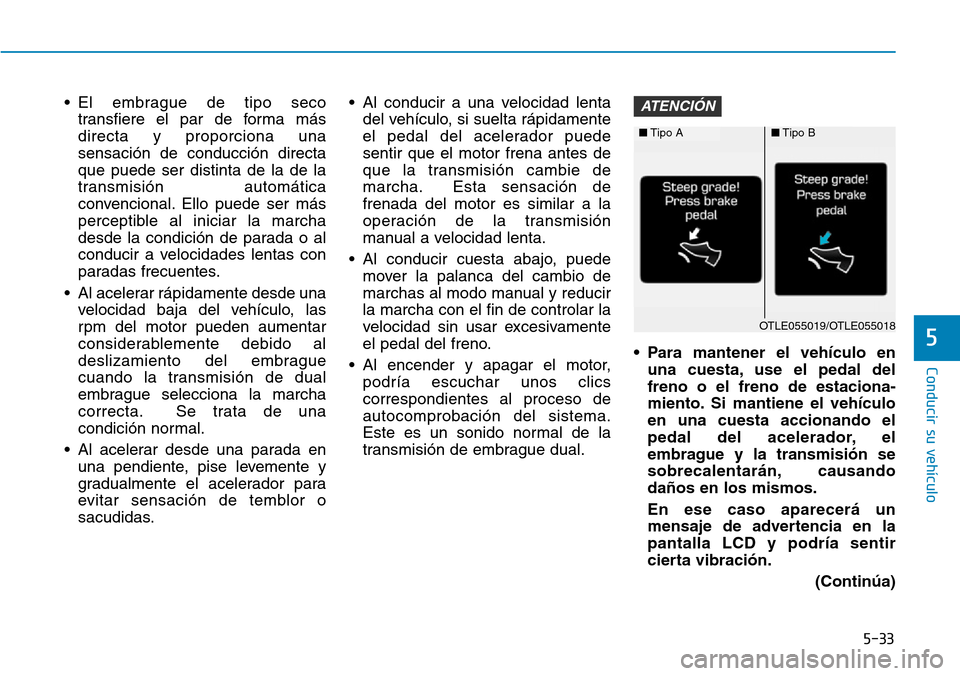

5-33
Conducir su vehículo
5
• El embrague de tipo seco
transfiere el par de forma más
directa y proporciona una
sensación de conducción directa
que puede ser distinta de la de la
transmisión automática
convencional. Ello puede ser más
perceptible al iniciar la marcha
desde la condición de parada o al
conducir a velocidades lentas con
paradas frecuentes.
• Al acelerar rápidamente desde una
velocidad baja del vehículo, las
rpm del motor pueden aumentar
considerablemente debido al
deslizamiento del embrague
cuando la transmisión de dual
embrague selecciona la marcha
correcta. Se trata de una
condición normal.
• Al acelerar desde una parada en
una pendiente, pise levemente y
gradualmente el acelerador para
evitar sensación de temblor o
sacudidas.• Al conducir a una velocidad lenta
del vehículo, si suelta rápidamente
el pedal del acelerador puede
sentir que el motor frena antes de
que la transmisión cambie de
marcha. Esta sensación de
frenada del motor es similar a la
operación de la transmisión
manual a velocidad lenta.
• Al conducir cuesta abajo, puede
mover la palanca del cambio de
marchas al modo manual y reducir
la marcha con el fin de controlar la
velocidad sin usar excesivamente
el pedal del freno.
• Al encender y apagar el motor,
podría escuchar unos clics
correspondientes al proceso de
autocomprobación del sistema.
Este es un sonido normal de la
transmisión de embrague dual.• Para mantener el vehículo en
una cuesta, use el pedal del
freno o el freno de estaciona-
miento. Si mantiene el vehículo
en una cuesta accionando el
pedal del acelerador, el
embrague y la transmisión se
sobrecalentarán, causando
daños en los mismos.
En ese caso aparecerá un
mensaje de advertencia en la
pantalla LCD y podría sentir
cierta vibración.
(Continúa)ATENCIÓN
■Tipo A■Tipo B
OTLE055019/OTLE055018

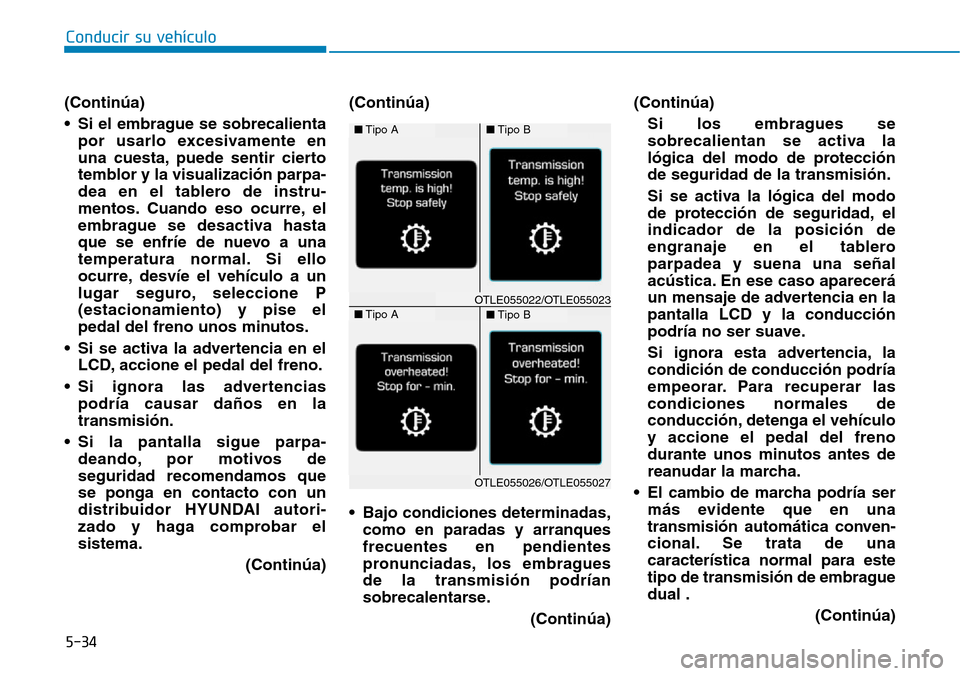

Conducir su vehículo
5-34
(Continúa)
• Si el embrague se sobrecalienta
por usarlo excesivamente en
una cuesta, puede sentir cierto
temblor y la visualización parpa-
dea en el tablero de instru-
mentos. Cuando eso ocurre, el
embrague se desactiva hasta
que se enfríe de nuevo a una
temperatura normal. Si ello
ocurre, desvíe el vehículo a un
lugar seguro, seleccione P
(estacionamiento) y pise el
pedal del freno unos minutos.
• Si se activa la advertencia en el
LCD, accione el pedal del freno.
• Si ignora las advertencias
podría causar daños en la
transmisión.
• Si la pantalla sigue parpa-
deando, por motivos de
seguridad recomendamos que
se ponga en contacto con un
distribuidor HYUNDAI autori-
zado y haga comprobar el
sistema.
(Continúa)(Continúa)
• Bajo condiciones determinadas,
como en paradas y arranques
frecuentes en pendientes
pronunciadas, los embragues
de la transmisión podrían
sobrecalentarse.
(Continúa)(Continúa)
Si los embragues se
sobrecalientan se activa la
lógica del modo de protección
de seguridad de la transmisión.
Si se activa la lógica del modo
de protección de seguridad, el
indicador de la posición de
engranaje en el tablero
parpadea y suena una señal
acústica. En ese caso aparecerá
un mensaje de advertencia en la
pantalla LCD y la conducción
podría no ser suave.
Si ignora esta advertencia, la
condición de conducción podría
empeorar. Para recuperar las
condiciones normales de
conducción, detenga el vehículo
y accione el pedal del freno
durante unos minutos antes de
reanudar la marcha.
• El cambio de marcha podría ser
más evidente que en una
transmisión automática conven-
cional. Se trata de una
característica normal para este
tipo de transmisión de embrague
dual .
(Continúa)
■Tipo A■Tipo B
■Tipo A■Tipo BOTLE055022/OTLE055023
OTLE055026/OTLE055027

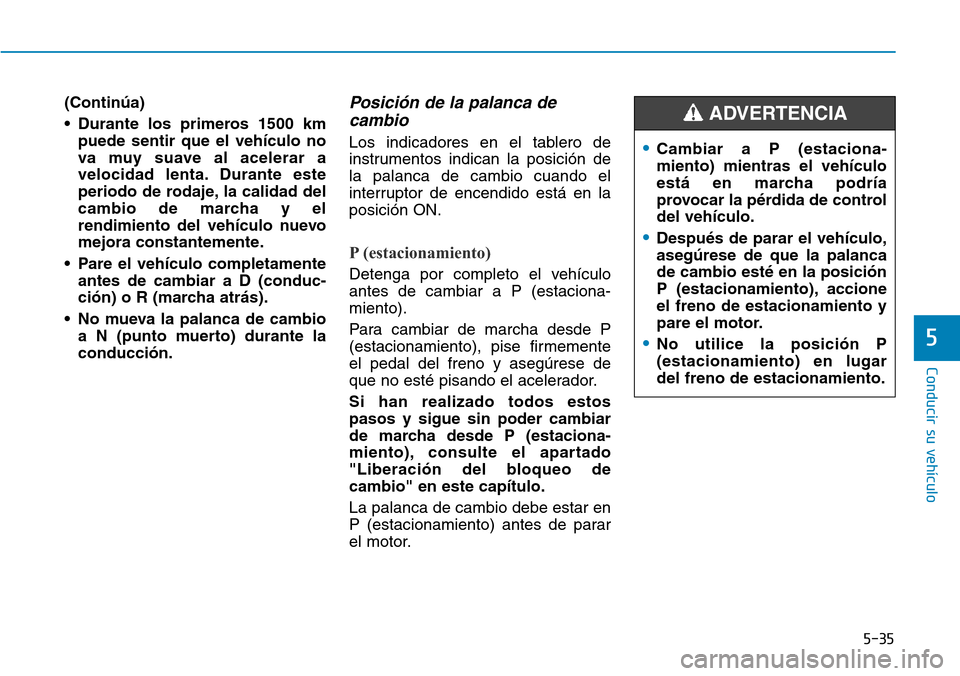

5-35
Conducir su vehículo
5
(Continúa)
• Durante los primeros 1500 km
puede sentir que el vehículo no
va muy suave al acelerar a
velocidad lenta. Durante este
periodo de rodaje, la calidad del
cambio de marcha y el
rendimiento del vehículo nuevo
mejora constantemente.
• Pare el vehículo completamente
antes de cambiar a D (conduc-
ción) o R (marcha atrás).
• No mueva la palanca de cambio
a N (punto muerto) durante la
conducción.Posición de la palanca de
cambio
Los indicadores en el tablero de
instrumentos indican la posición de
la palanca de cambio cuando el
interruptor de encendido está en la
posición ON.
P (estacionamiento)
Detenga por completo el vehículo
antes de cambiar a P (estaciona-
miento).
Para cambiar de marcha desde P
(estacionamiento), pise firmemente
el pedal del freno y asegúrese de
que no esté pisando el acelerador.
Si han realizado todos estos
pasos y sigue sin poder cambiar
de marcha desde P (estaciona-
miento), consulte el apartado
"Liberación del bloqueo de
cambio" en este capítulo.
La palanca de cambio debe estar en
P (estacionamiento) antes de parar
el motor.
•Cambiar a P (estaciona-
miento) mientras el vehículo
está en marcha podría
provocar la pérdida de control
del vehículo.
•Después de parar el vehículo,
asegúrese de que la palanca
de cambio esté en la posición
P (estacionamiento), accione
el freno de estacionamiento y
pare el motor.
•No utilice la posición P
(estacionamiento) en lugar
del freno de estacionamiento.
ADVERTENCIA

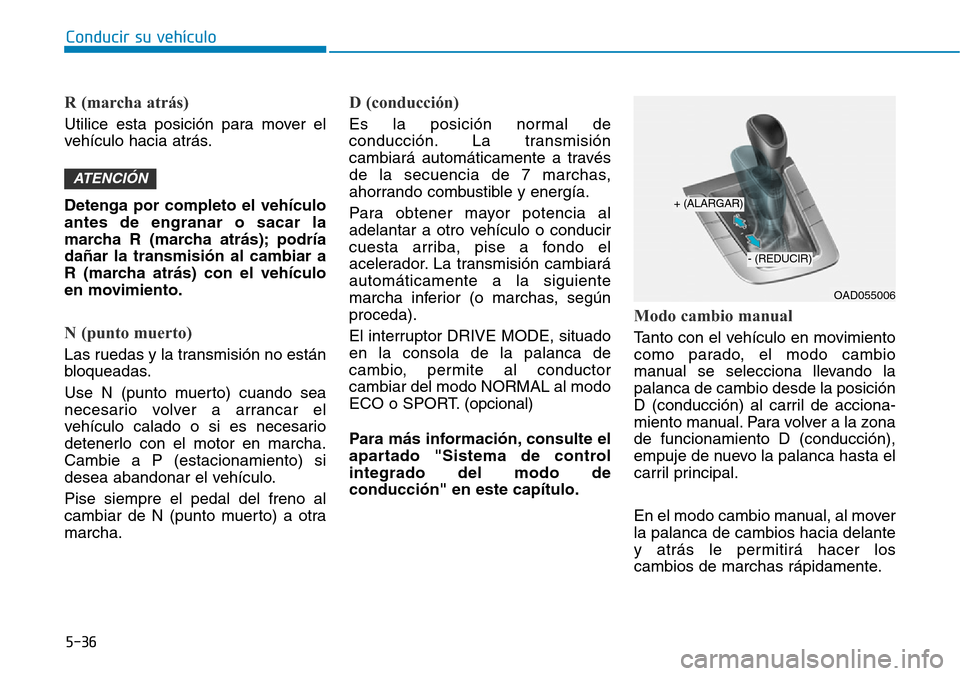

Conducir su vehículo
5-36
R (marcha atrás)
Utilice esta posición para mover el
vehículo hacia atrás.
Detenga por completo el vehículo
antes de engranar o sacar la
marcha R (marcha atrás); podría
dañar la transmisión al cambiar a
R (marcha atrás) con el vehículo
en movimiento.
N (punto muerto)
Las ruedas y la transmisión no están
bloqueadas.
Use N (punto muerto) cuando sea
necesario volver a arrancar el
vehículo calado o si es necesario
detenerlo con el motor en marcha.
Cambie a P (estacionamiento) si
desea abandonar el vehículo.
Pise siempre el pedal del freno al
cambiar de N (punto muerto) a otra
marcha.
D (conducción)
Es la posición normal de
conducción. La transmisión
cambiará automáticamente a través
de la secuencia de 7 marchas,
ahorrando combustible y energía.
Para obtener mayor potencia al
adelantar a otro vehículo o conducir
cuesta arriba, pise a fondo el
acelerador. La transmisión cambiará
automáticamente a la siguiente
marcha inferior (o marchas, según
proceda).
El interruptor DRIVE MODE, situado
en la consola de la palanca de
cambio, permite al conductor
cambiar del modo NORMAL al modo
ECO o SPORT.(opcional)
Para más información, consulte el
apartado "Sistema de control
integrado del modo de
conducción" en este capítulo.
Modo cambio manual
Tanto con el vehículo en movimiento
como parado, el modo cambio
manual se selecciona llevando la
palanca de cambio desde la posición
D (conducción) al carril de acciona-
miento manual. Para volver a la zona
de funcionamiento D (conducción),
empuje de nuevo la palanca hasta el
carril principal.
En el modo cambio manual, al mover
la palanca de cambios hacia delante
y atrás le permitirá hacer los
cambios de marchas rápidamente.
ATENCIÓN
OAD055006
+ (ALARGAR)
- (REDUCIR)

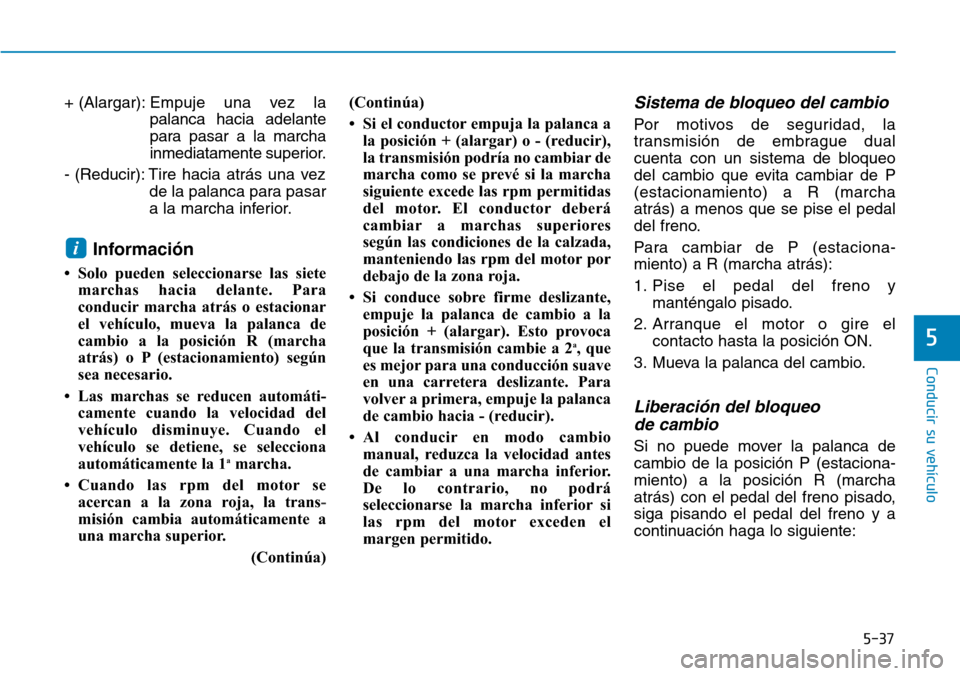

5-37
Conducir su vehículo
5
+ (Alargar):Empuje una vez la
palanca hacia adelante
para pasar a la marcha
inmediatamente superior.
- (Reducir): Tire hacia atrás una vez
de la palanca para pasar
a la marcha inferior.
Información
• Solo pueden seleccionarse las siete
marchas hacia delante. Para
conducir marcha atrás o estacionar
el vehículo, mueva la palanca de
cambio a la posición R (marcha
atrás) o P (estacionamiento) según
sea necesario.
• Las marchas se reducen automáti-
camente cuando la velocidad del
vehículo disminuye. Cuando el
vehículo se detiene, se selecciona
automáticamente la 1
amarcha.
• Cuando las rpm del motor se
acercan a la zona roja, la trans-
misión cambia automáticamente a
una marcha superior.
(Continúa)(Continúa)
• Si el conductor empuja la palanca a
la posición + (alargar) o - (reducir),
la transmisión podría no cambiar de
marcha como se prevé si la marcha
siguiente excede las rpm permitidas
del motor. El conductor deberá
cambiar a marchas superiores
según las condiciones de la calzada,
manteniendo las rpm del motor por
debajo de la zona roja.
• Si conduce sobre firme deslizante,
empuje la palanca de cambio a la
posición + (alargar). Esto provoca
que la transmisión cambie a 2
a, que
es mejor para una conducción suave
en una carretera deslizante. Para
volver a primera, empuje la palanca
de cambio hacia - (reducir).
• Al conducir en modo cambio
manual, reduzca la velocidad antes
de cambiar a una marcha inferior.
De lo contrario, no podrá
seleccionarse la marcha inferior si
las rpm del motor exceden el
margen permitido.
Sistema de bloqueo del cambio
Por motivos de seguridad, la
transmisión de embrague dual
cuenta con un sistema de bloqueo
del cambio que evita cambiar de P
(estacionamiento) a R (marcha
atrás) a menos que se pise el pedal
del freno.
Para cambiar de P (estaciona-
miento) a R (marcha atrás):
1. Pise el pedal del freno y
manténgalo pisado.
2. Arranque el motor o gire el
contacto hasta la posición ON.
3. Mueva la palanca del cambio.

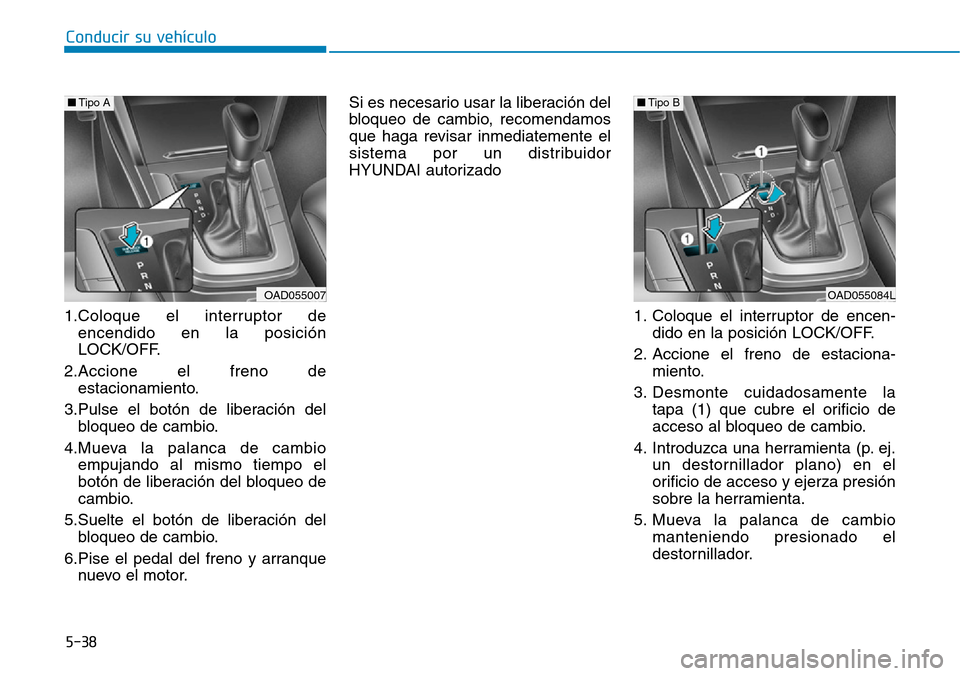

Liberación del bloqueo
de cambio
Si no puede mover la palanca de
cambio de la posición P (estaciona-
miento) a la posición R (marcha
atrás) con el pedal del freno pisado,
siga pisando el pedal del freno y a
continuación haga lo siguiente:
i

Conducir su vehículo
5-38
1.Coloque el interruptor de
encendido en la posición
LOCK/OFF.
2.Accione el freno de
estacionamiento.
3.Pulse el botón de liberación del
bloqueo de cambio.
4.Mueva la palanca de cambio
empujando al mismo tiempo el
botón de liberación del bloqueo de
cambio.
5.Suelte el botón de liberación del
bloqueo de cambio.
6.Pise el pedal del freno y arranque
nuevo el motor.Si es necesario usar la liberación del
bloqueo de cambio, recomendamos
que haga revisar inmediatemente el
sistema por un distribuidor
HYUNDAI autorizado
1. Coloque el interruptor de encen-
dido en la posición LOCK/OFF.
2. Accione el freno de estaciona-
miento.
3. Desmonte cuidadosamente la
tapa (1) que cubre el orificio de
acceso al bloqueo de cambio.
4. Introduzca una herramienta (p. ej.
un destornillador plano) en el
orificio de acceso y ejerza presión
sobre la herramienta.
5. Mueva la palanca de cambio
manteniendo presionado el
destornillador.
OAD055084L
■Tipo B
OAD055007
■Tipo A

5-39
Conducir su vehículo
5

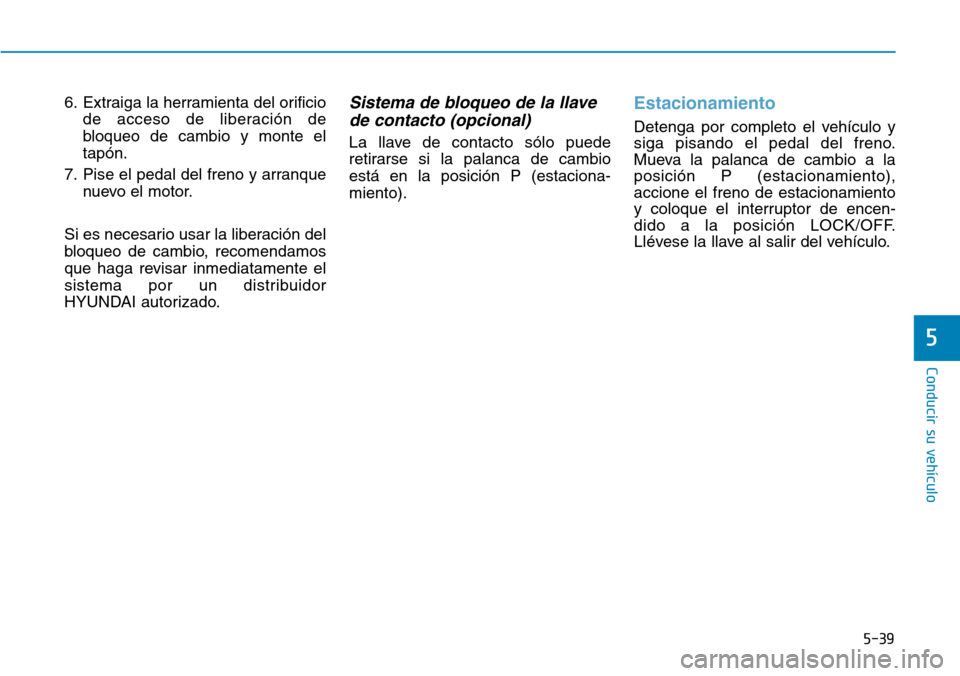

6. Extraiga la herramienta del orificio
de acceso de liberación de
bloqueo de cambio y monte el
tapón.
7. Pise el pedal del freno y arranque
nuevo el motor.
Si es necesario usar la liberación del
bloqueo de cambio, recomendamos
que haga revisar inmediatamente el
sistema por un distribuidor
HYUNDAI autorizado.Sistema de bloqueo de la llave
de contacto (opcional)
La llave de contacto sólo puede
retirarse si la palanca de cambio
está en la posición P (estaciona-
miento).
Estacionamiento
Detenga por completo el vehículo y
siga pisando el pedal del freno.
Mueva la palanca de cambio a la
posición P (estacionamiento),
accione el freno de estacionamiento
y coloque el interruptor de encen-
dido a la posición LOCK/OFF.
Llévese la llave al salir del vehículo.

Conducir su vehículo
5-40

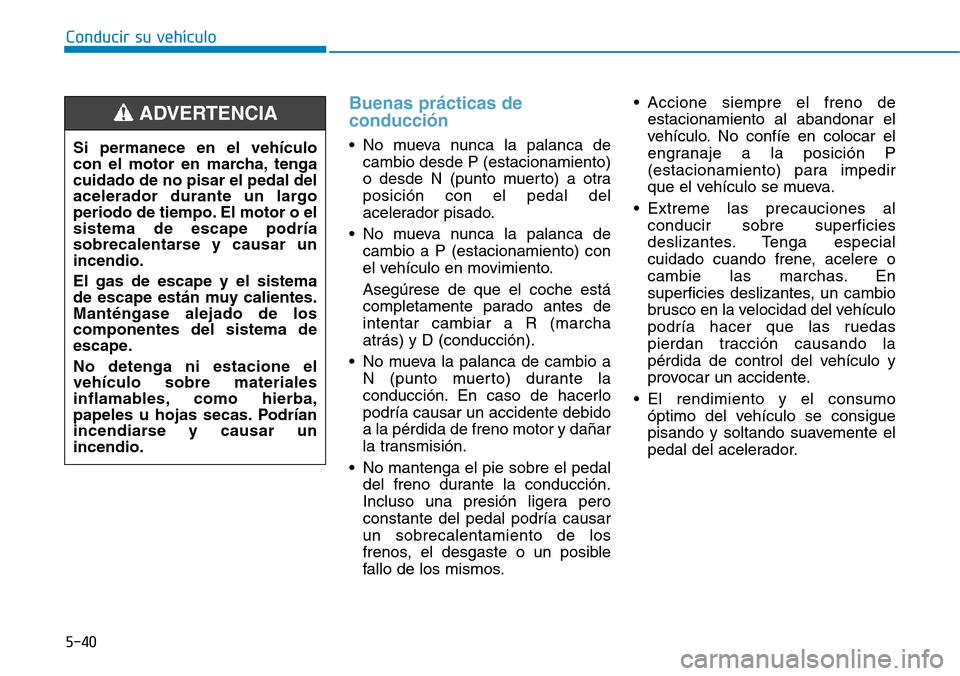

Buenas prácticas de
conducción
• No mueva nunca la palanca de
cambio desde P (estacionamiento)
o desde N (punto muerto) a otra
posición con el pedal del
acelerador pisado.
• No mueva nunca la palanca de
cambio a P (estacionamiento) con
el vehículo en movimiento.
Asegúrese de que el coche está
completamente parado antes de
intentar cambiar a R (marcha
atrás) y D (conducción).
• No mueva la palanca de cambio a
N (punto muerto) durante la
conducción. En caso de hacerlo
podría causar un accidente debido
a la pérdida de freno motor y dañar
la transmisión.
• No mantenga el pie sobre el pedal
del freno durante la conducción.
Incluso una presión ligera pero
constante del pedal podría causar
un sobrecalentamiento de los
frenos, el desgaste o un posible
fallo de los mismos.• Accione siempre el freno de
estacionamiento al abandonar el
vehículo. No confíe en colocar el
engranaje a la posición P
(estacionamiento) para impedir
que el vehículo se mueva.
• Extreme las precauciones al
conducir sobre superficies
deslizantes. Tenga especial
cuidado cuando frene, acelere o
cambie las marchas. En
superficies deslizantes, un cambio
brusco en la velocidad del vehículo
podría hacer que las ruedas
pierdan tracción causando la
pérdida de control del vehículo y
provocar un accidente.
• El rendimiento y el consumo
óptimo del vehículo se consigue
pisando y soltando suavemente el
pedal del acelerador. Si permanece en el vehículo
con el motor en marcha, tenga
cuidado de no pisar el pedal del
acelerador durante un largo
periodo de tiempo. El motor o el
sistema de escape podría
sobrecalentarse y causar un
incendio.
El gas de escape y el sistema
de escape están muy calientes.
Manténgase alejado de los
componentes del sistema de
escape.
No detenga ni estacione el
vehículo sobre materiales
inflamables, como hierba,
papeles u hojas secas. Podrían
incendiarse y causar un
incendio.
ADVERTENCIA
