Hyundai Elantra 2017 Manual del propietario (in Spanish)

7-85
7
Mantenimiento
Unidad: mm (pulgadas)

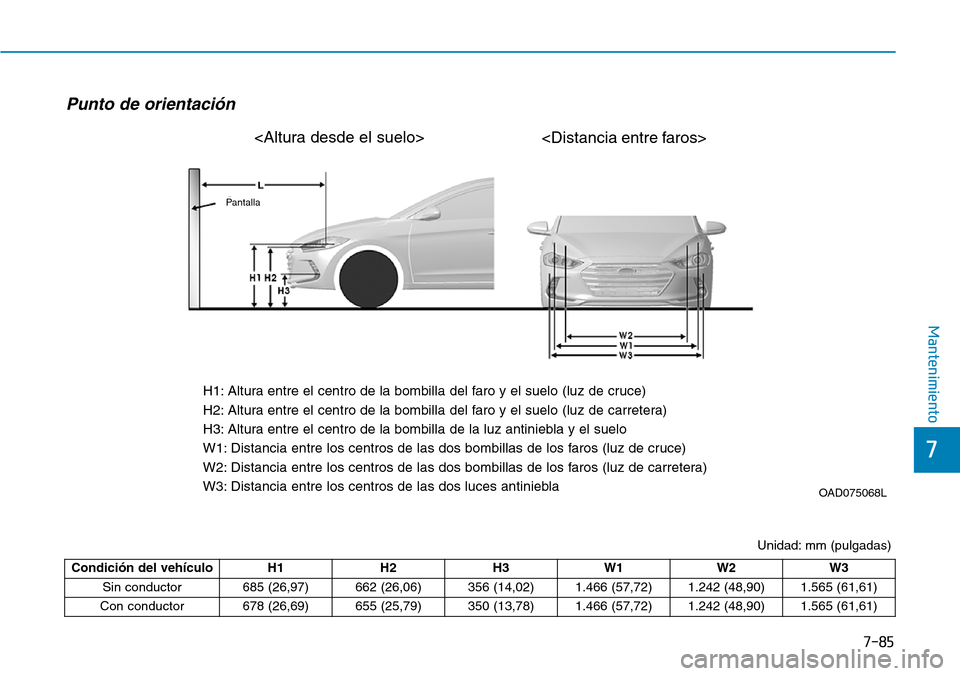

Punto de orientación
OAD075068L
H1: Altura entre el centro de la bombilla del faro y el suelo (luz de cruce)
H2: Altura entre el centro de la bombilla del faro y el suelo (luz de carretera)
H3: Altura entre el centro de la bombilla de la luz antiniebla y el suelo
W1: Distancia entre los centros de las dos bombillas de los faros (luz de cruce)
W2: Distancia entre los centros de las dos bombillas de los faros (luz de carretera)
W3: Distancia entre los centros de las dos luces antiniebla
Pantalla
Condición del vehículo H1 H2H3 W1 W2W3
Sin conductor 685 (26,97) 662 (26,06)
356 (14,02) 1.466 (57,72) 1.242 (48,90)1.565 (61,61)
Con conductor 678 (26,69) 655 (25,79)
350 (13,78) 1.466 (57,72) 1.242 (48,90)1.565 (61,61)

7-86
Mantenimiento

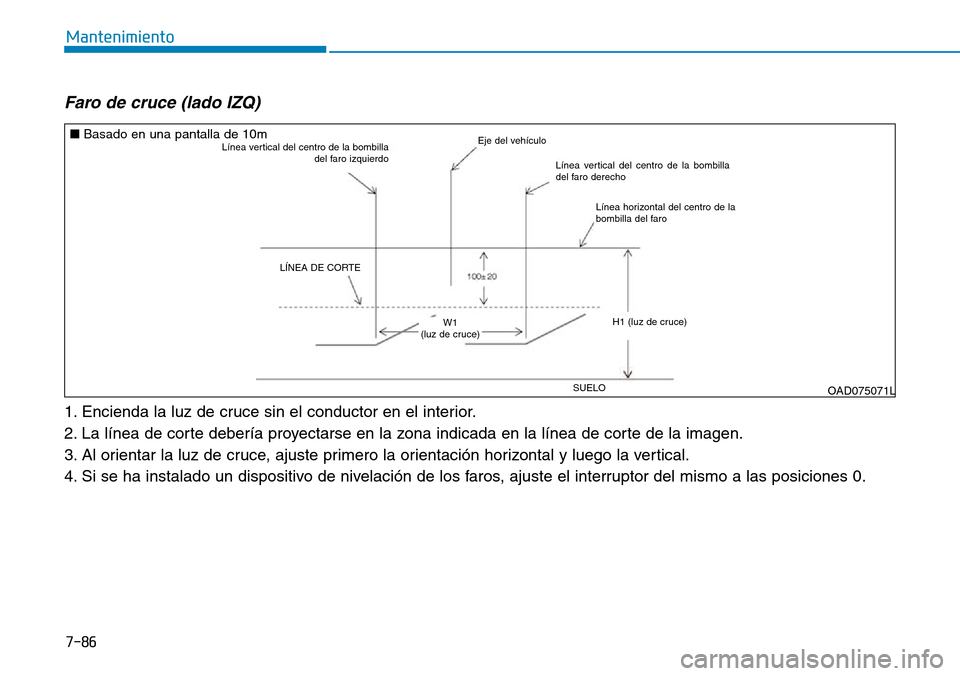

Faro de cruce (lado IZQ)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
OAD075071L
■Basado en una pantalla de 10mLínea vertical del centro de la bombilla
del faro izquierdoEje del vehículo
Línea vertical del centro de la bombilla
del faro derecho
LÍNEA DE CORTE
W1
(luz de cruce)H1 (luz de cruce)
Línea horizontal del centro de la
bombilla del faro
SUELO

7-87
7
Mantenimiento

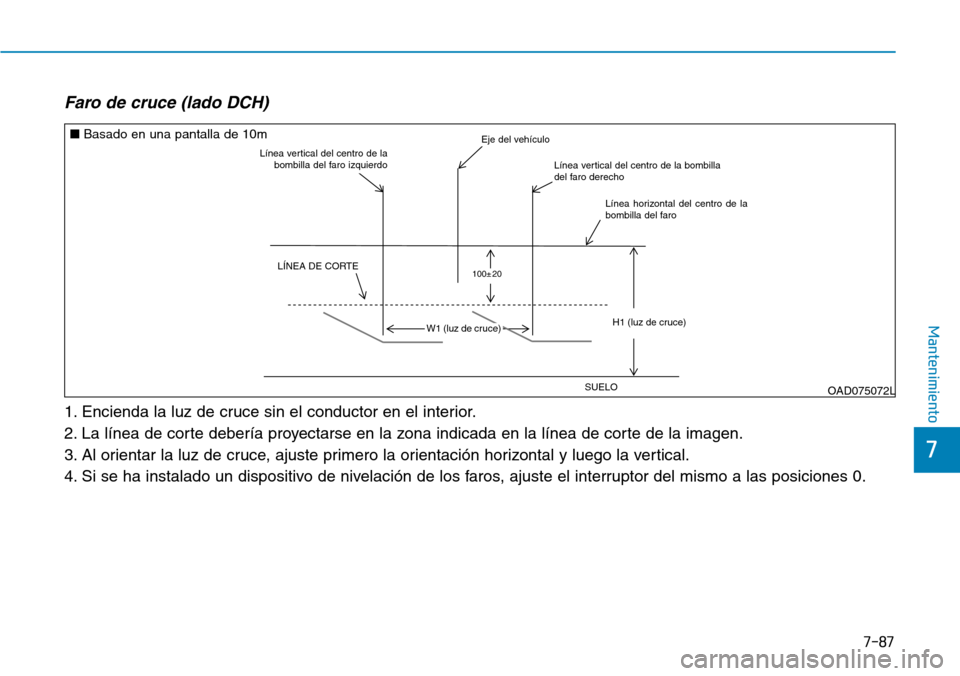

Faro de cruce (lado DCH)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
W1
Low Beam)CAR AXIS
CUT- OFF LINE
Horizontal line of head
lamp bulb center
Vertical line of the left
head lamp bulb centerVertical line of the right head
lamp bulb center
GROUND
100± 20
H1
Low beam)
OAD075072L
■Basado en una pantalla de 10m
Línea vertical del centro de la
bombilla del faro izquierdoEje del vehículo
Línea vertical del centro de la bombilla
del faro derecho
Línea horizontal del centro de la
bombilla del faro
LÍNEA DE CORTE
W1 (luz de cruce)
SUELO
H1 (luz de cruce)

7-88
Mantenimiento

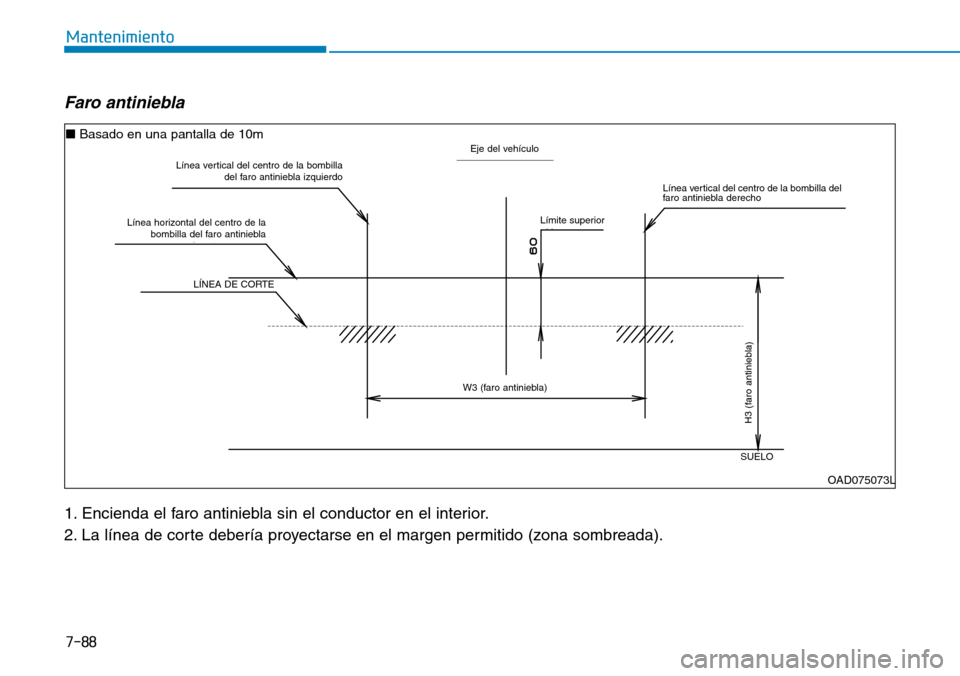

Faro antiniebla
1. Encienda el faro antiniebla sin el conductor en el interior.
2. La línea de corte debería proyectarse en el margen permitido (zona sombreada).
Vertical line of the left fog lamp bulb center
Vertical line of the right fog lamp bulb center
H3 (Front fog)
CAR AXIS
Upper limit
Horizontal line of fog lamp bulb center
CUT-OFF LINE
W3 (Front fog)
GROUND
OAD075073L
■Basado en una pantalla de 10mEje del vehículo
Línea vertical del centro de la bombilla del
faro antiniebla derecho
Límite superior
H3 (faro antiniebla)
SUELO
W3 (faro antiniebla)
LÍNEA DE CORTE
Línea horizontal del centro de la
bombilla del faro antiniebla
Línea vertical del centro de la bombilla
del faro antiniebla izquierdo

7-89
7
Mantenimiento

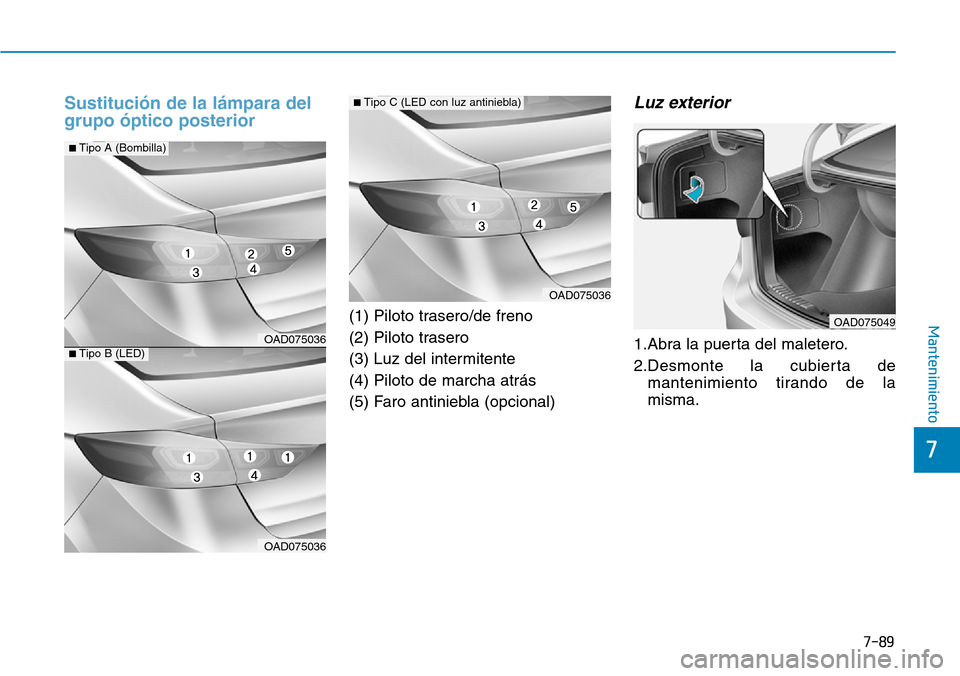

Sustitución de la lámpara del
grupo óptico posterior
(1) Piloto trasero/de freno
(2) Piloto trasero
(3) Luz del intermitente
(4) Piloto de marcha atrás
(5) Faro antiniebla (opcional)
Luz exterior
1.Abra la puerta del maletero.
2.Desmonte la cubierta de
mantenimiento tirando de la
misma.OAD075036
■ Tipo A (Bombilla)
OAD075036
■ Tipo B (LED)
OAD075036
■ Tipo C (LED con luz antiniebla)
OAD075049

7-90
Mantenimiento
3.Afloje las tuercas retén del
conjunto.4.Desmonte el conjunto de luz de
combinación trasera del cuerpo
del vehículo.
Piloto del freno/trasero y luz
intermitente
5.Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las lengüetas
del casquillo se alineen con las
ranuras del conjunto.
OAD075051OAD075050
OAD075037
OAD075038 ■Tipo A
■Tipo B, C
freno y trasera
intermitente
intermitente

7-91
7
Mantenimiento

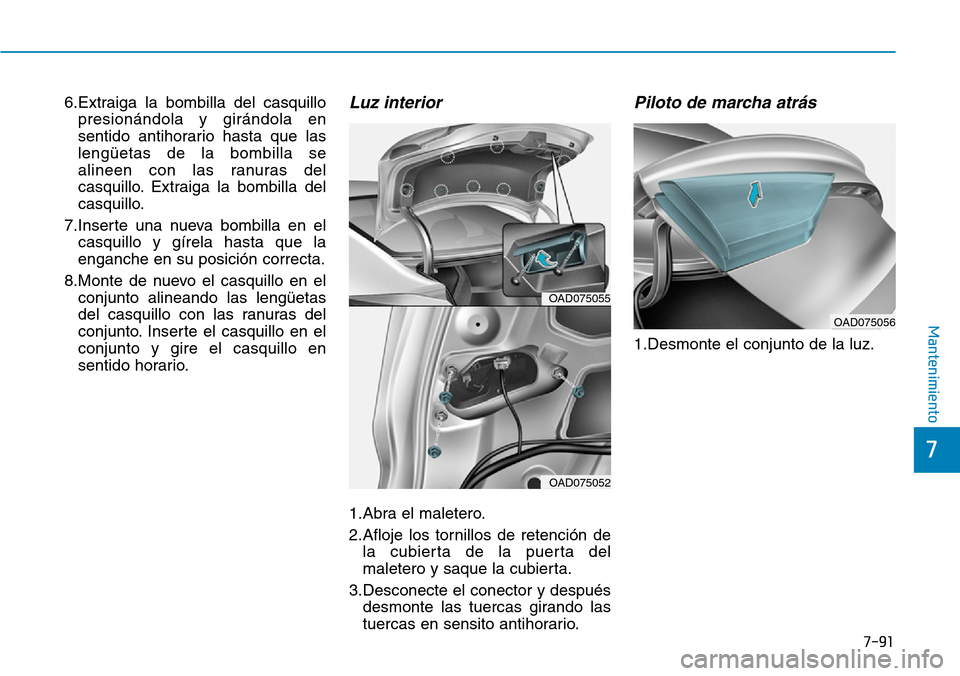

6.Extraiga la bombilla del casquillo
presionándola y girándola en
sentido antihorario hasta que las
lengüetas de la bombilla se
alineen con las ranuras del
casquillo. Extraiga la bombilla del
casquillo.
7.Inserte una nueva bombilla en el
casquillo y gírela hasta que la
enganche en su posición correcta.
8.Monte de nuevo el casquillo en el
conjunto alineando las lengüetas
del casquillo con las ranuras del
conjunto. Inserte el casquillo en el
conjunto y gire el casquillo en
sentido horario.Luz interior
1.Abra el maletero.
2.Afloje los tornillos de retención de
la cubierta de la puerta del
maletero y saque la cubierta.
3.Desconecte el conector y después
desmonte las tuercas girando las
tuercas en sensito antihorario.
Piloto de marcha atrás
1.Desmonte el conjunto de la luz.
OAD075055
OAD075052
OAD075056

7-92
Mantenimiento
2.Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las lengüetas
del casquillo se alineen con las
ranuras del conjunto.
3.Desmonte la bombilla tirando de
ella.4.Inserte una nueva bombilla en el
portalámparas.
5.Monte el conjunto de la luz al
maletero.
6.Vuelva a instalar las tuercas y el
conector y después de la cubierta
del maletero colocando el tornillo.
Piloto trasero y antiniebla
(opcional)
4.Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las lengüetas
del casquillo se alineen con las
ranuras del conjunto.
5.Extraiga la bombilla del casquillo
presionándola y girándola en
sentido antihorario hasta que las
lengüetas de la bombilla se
alineen con las ranuras del
casquillo. Extraiga la bombilla del
casquillo.
6.Inserte una nueva bombilla en el
casquillo y gírela hasta que la
enganche en su posición correcta.
7.Monte de nuevo el casquillo en el
conjunto alineando las lengüetas
del casquillo con las ranuras del
conjunto. Inserte el casquillo en el
conjunto y gire el casquillo en
sentido horario.
OAD075069L
OAD075070L ■Tipo A
■Tipo B, C
Marcha atrás
TraseroAntiniebla
(opcional)
Antiniebla
(opcional)
Marcha atrás

7-93
7
Mantenimiento

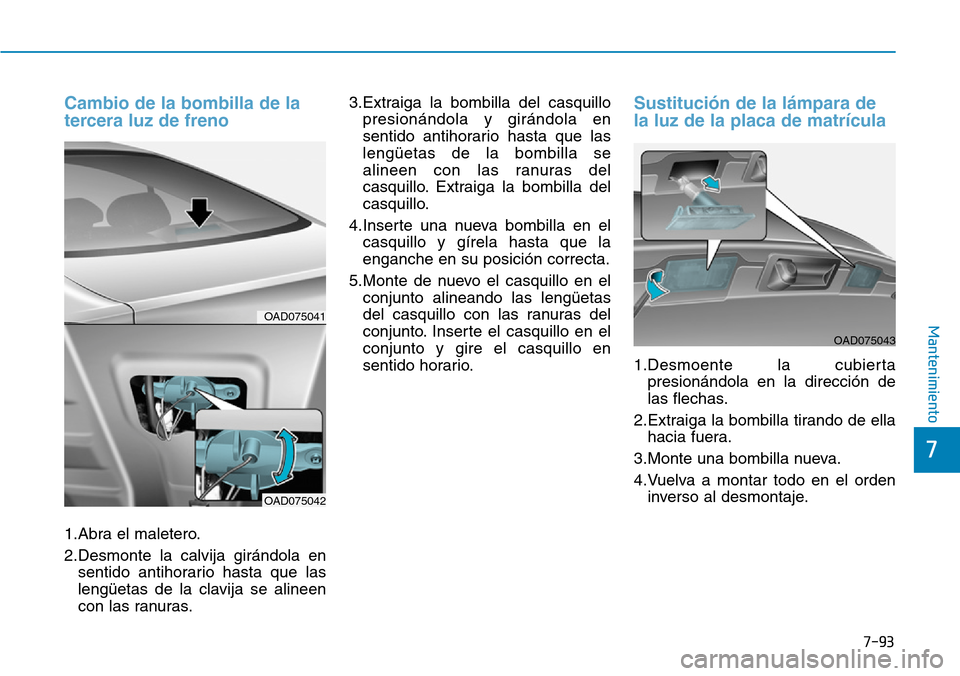

Cambio de la bombilla de la
tercera luz de freno
1.Abra el maletero.
2.Desmonte la calvija girándola en
sentido antihorario hasta que las
lengüetas de la clavija se alineen
con las ranuras.3.Extraiga la bombilla del casquillo
presionándola y girándola en
sentido antihorario hasta que las
lengüetas de la bombilla se
alineen con las ranuras del
casquillo. Extraiga la bombilla del
casquillo.
4.Inserte una nueva bombilla en el
casquillo y gírela hasta que la
enganche en su posición correcta.
5.Monte de nuevo el casquillo en el
conjunto alineando las lengüetas
del casquillo con las ranuras del
conjunto. Inserte el casquillo en el
conjunto y gire el casquillo en
sentido horario.
Sustitución de la lámpara de
la luz de la placa de matrícula
1.Desmoente la cubierta
presionándola en la dirección de
las flechas.
2.Extraiga la bombilla tirando de ella
hacia fuera.
3.Monte una bombilla nueva.
4.Vuelva a montar todo en el orden
inverso al desmontaje.
OAD075043
OAD075041
OAD075042

7-94
Mantenimiento

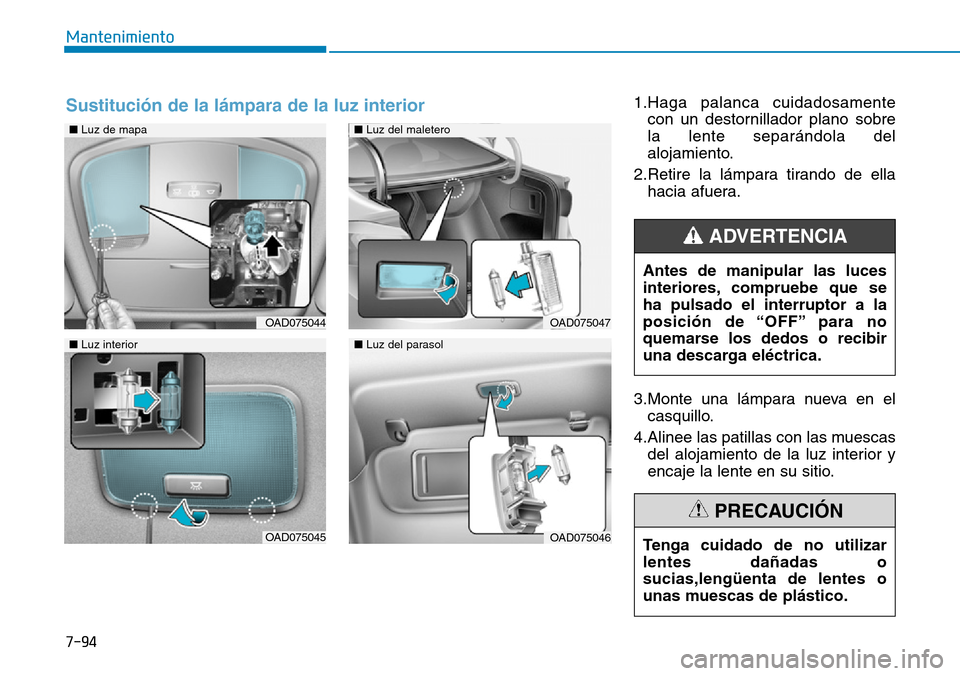

1.Haga palanca cuidadosamente
con un destornillador plano sobre
la lente separándola del
alojamiento.
2.Retire la lámpara tirando de ella
hacia afuera.
3.Monte una lámpara nueva en el
casquillo.
4.Alinee las patillas con las muescas
del alojamiento de la luz interior y
encaje la lente en su sitio.
■Luz de mapa
OAD075044
OAD075045
■Luz del maletero
■Luz del parasol
OAD075047
OAD075046
■Luz interior
Antes de manipular las luces
interiores, compruebe que se
ha pulsado el interruptor a la
posición de “OFF” para no
quemarse los dedos o recibir
una descarga eléctrica.
ADVERTENCIA
Sustitución de la lámpara de la luz interior
Tenga cuidado de no utilizar
lentes dañadas o
sucias,lengüenta de lentes o
unas muescas de plástico.
PRECAUCIÓN
