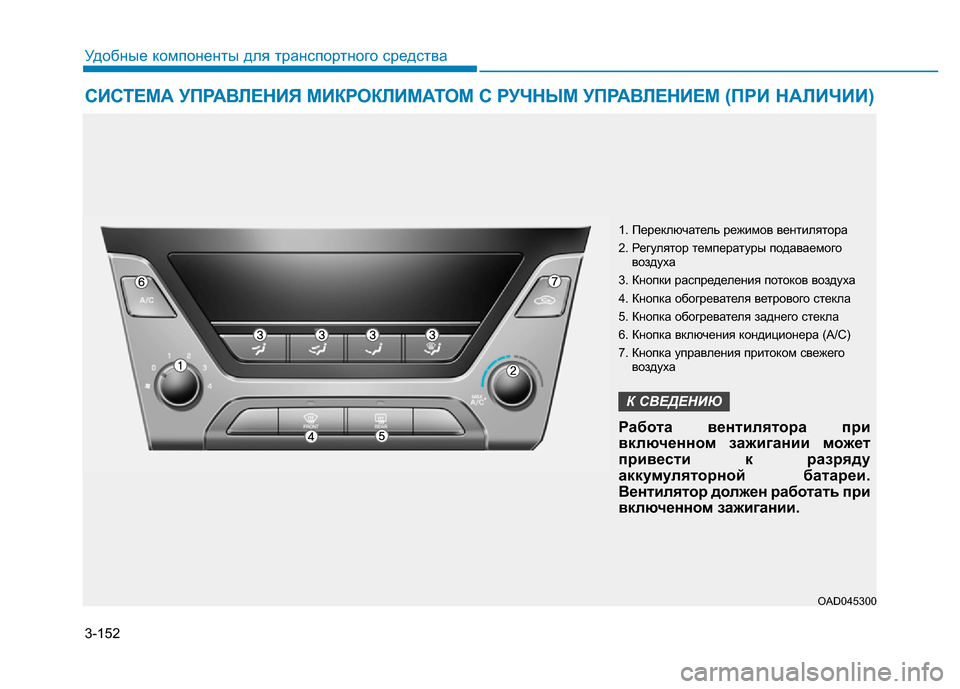

Hyundai Elantra 2017 Инструкция по эксплуатации (in Russian)

3-152
Удобные компоненты для транспортного средства
СИСТЕМА УПРАВЛЕНИЯ МИКРОКЛИМАТОМ С РУЧНЫМ УПРАВЛЕНИЕМ (ПРИ НАЛИЧИИ)
OAD045300
1. Переключатель режимов вентилятора
2. Регулятор температуры подаваемого
воздуха
3. Кнопки распределения потоков воздуха
4. Кнопка обогревателя ветрового стекла
5. Кнопка обогревателя заднего стекла
6. Кнопка включения кондиционера (A/C)
7. Кнопка управления притоком свежего
воздуха
Работа вентилятора при
включенном зажигании может
привести к разряду
аккумуляторной батареи.
Вентилятор должен работать при
включенном зажигании.
К СВЕДЕНИЮ

3-153
Удобные компоненты для транспортного средства
3

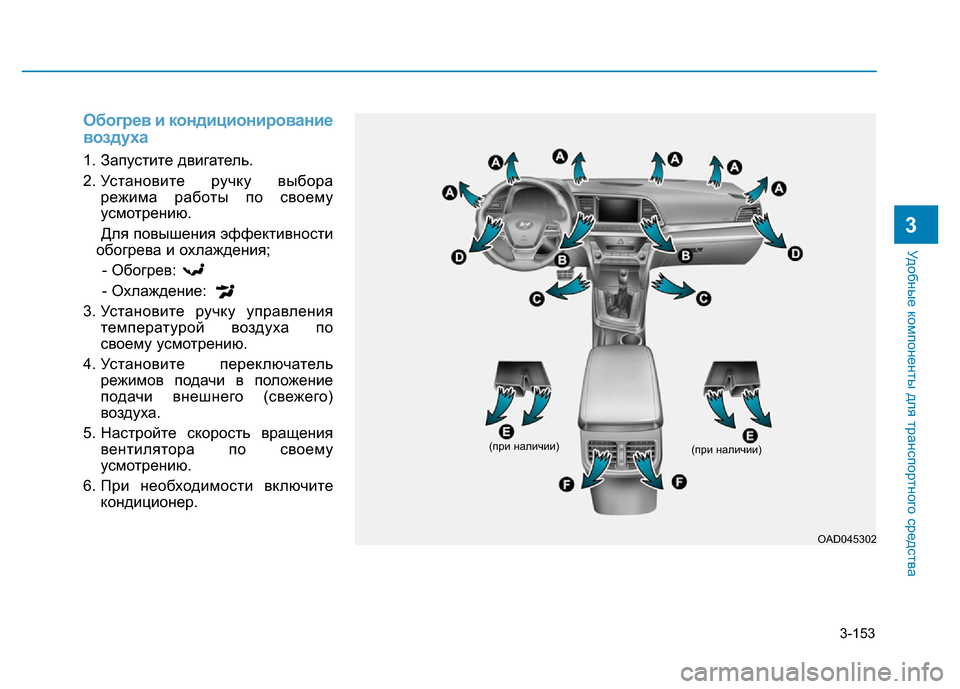

Обогрев и кондиционирование
воздуха
1. Запустите двигатель.
2. Установите ручку выбора
режима работы по своему
усмотрению.
Для повышения эффективности
обогрева и охлаждения;
- Обогрев:
- Охлаждение:
3. Установите ручку управления
температурой воздуха по
своему усмотрению.
4. Установите переключатель
режимов подачи в положение
подачи внешнего (свежего)
воздуха.
5. Настройте скорость вращения
вентилятора по своему
усмотрению.
6. При необходимости включите
кондиционер.
OAD045302 (при наличии) (при наличии)

3-154
Удобные компоненты для транспортного средства

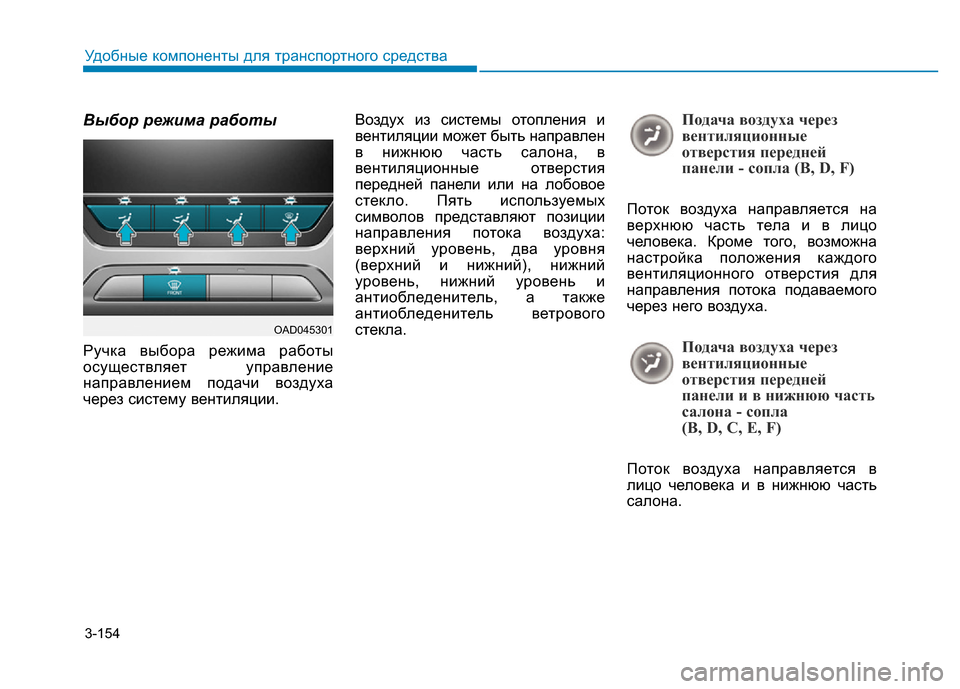

Выбор режима работы
Ручка выбора режима работы
осуществляет управление
направлением подачи воздуха
через систему вентиляции. Воздух из системы отопления и
вентиляции может быть направлен
в нижнюю часть салона, в
вентиляционные отверстия
передней панели или на лобовое
стекло. Пять используемых
символов представляют позиции
направления потока воздуха:
верхний уровень, два уровня
(верхний и нижний), нижний
уровень, нижний уровень и
антиобледенитель, а также
антиобледенитель ветрового
стекла.
Подача воздуха через
вентиляционные
отверстия передней
панели - сопла (B, D, F)
Поток воздуха направляется на
верхнюю часть тела и в лицо
человека. Кроме того, возможна
настройка положения каждого
вентиляционного отверстия для
направления потока подаваемого
через него воздуха.
Подача воздуха через
вентиляционные
отверстия передней
панели и в нижнюю часть
салона - сопла
(B, D, С, Е, F)
Поток воздуха направляется в
лицо человека и в нижнюю часть
салона.
OAD045301

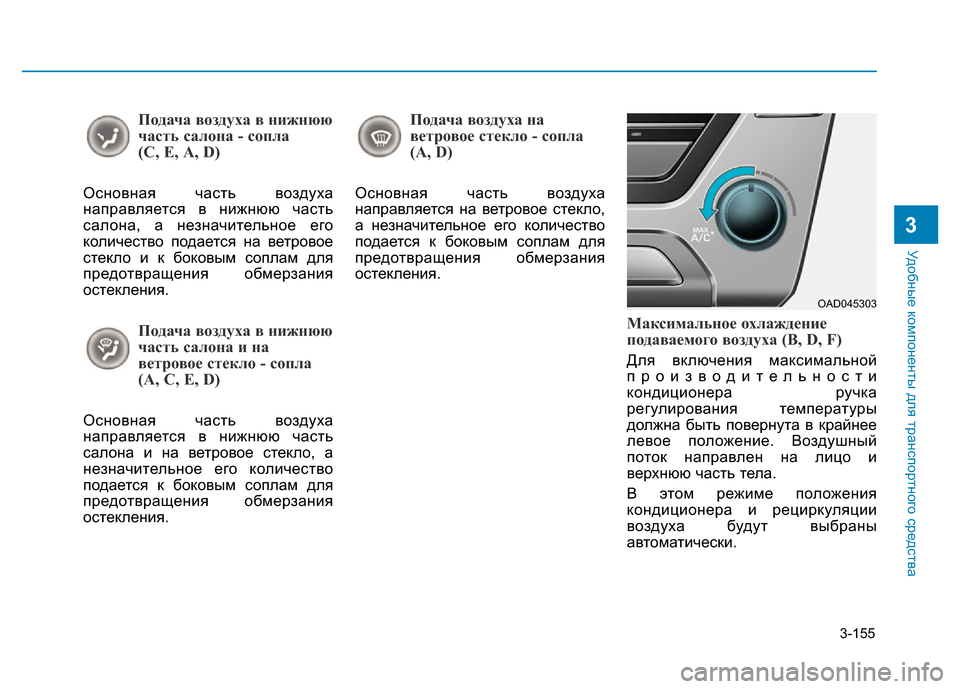

3-155
Удобные компоненты для транспортного средства
3
Подача воздуха в нижнюю
часть салона - сопла
(С, Е, А, D)
Основная часть воздуха
направляется в нижнюю часть
салона, а незначительное его
количество подается на ветровое
стекло и к боковым соплам для
предотвращения обмерзания
остекления.
Подача воздуха в нижнюю
часть салона и на
ветровое стекло - сопла
(А, C, E, D)
Основная часть воздуха
направляется в нижнюю часть
салона и на ветровое стекло, а
незначительное его количество
подается к боковым соплам для
предотвращения обмерзания
остекления.
Подача воздуха на
ветровое стекло - сопла
(А, D)
Основная часть воздуха
направляется на ветровое стекло,
а незначительное его количество
подается к боковым соплам для
предотвращения обмерзания
остекления.
Максимальное охлаждение
подаваемого воздуха (B, D, F)
Для включения максимальной
производительности
кондиционера ручка
регулирования температуры
должна быть повернута в крайнее
левое положение. Воздушный
поток направлен на лицо и
верхнюю часть тела.
В этом режиме положения
кондиционера и рециркуляции
воздуха будут выбраны
автоматически.
OAD045303

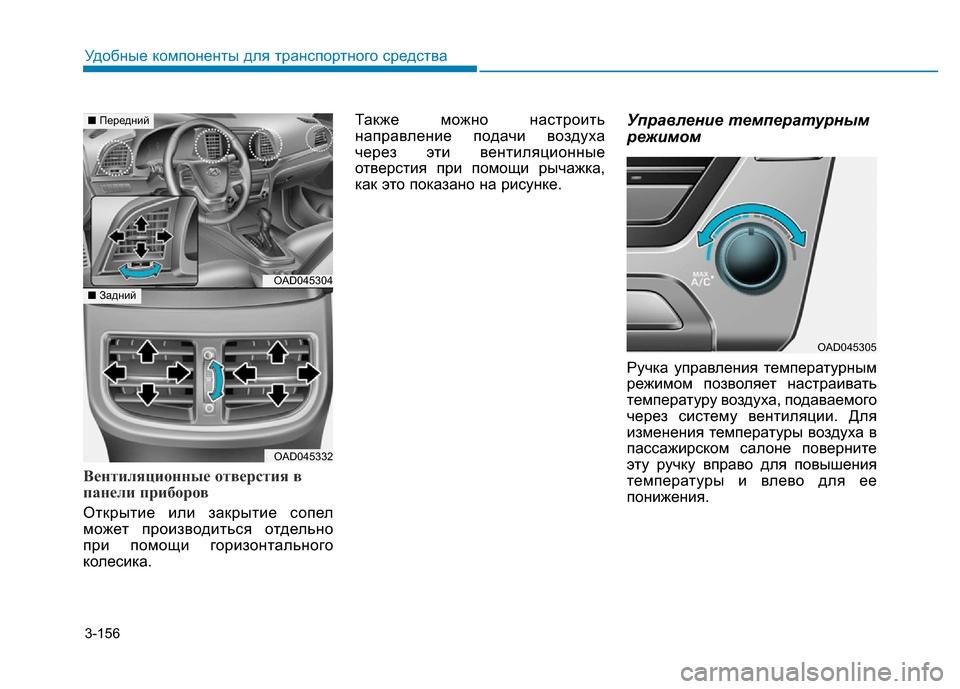

3-156
Удобные компоненты для транспортного средства
Вентиляционные отверстия в
панели приборов
Открытие или закрытие сопел
может производиться отдельно
при помощи горизонтального
колесика. Также можно настроить
направление подачи воздуха
через эти вентиляционные
отверстия при помощи рычажка,
как это показано на рисунке.
Управление температурным
режимом
Ручка управления температурным
режимом позволяет настраивать
температуру воздуха, подаваемого
через систему вентиляции. Для
изменения температуры воздуха в
пассажирском салоне поверните
эту ручку вправо для повышения
температуры и влево для ее
понижения.
OAD045304
OAD045332
■Передний
■Задний
OAD045305

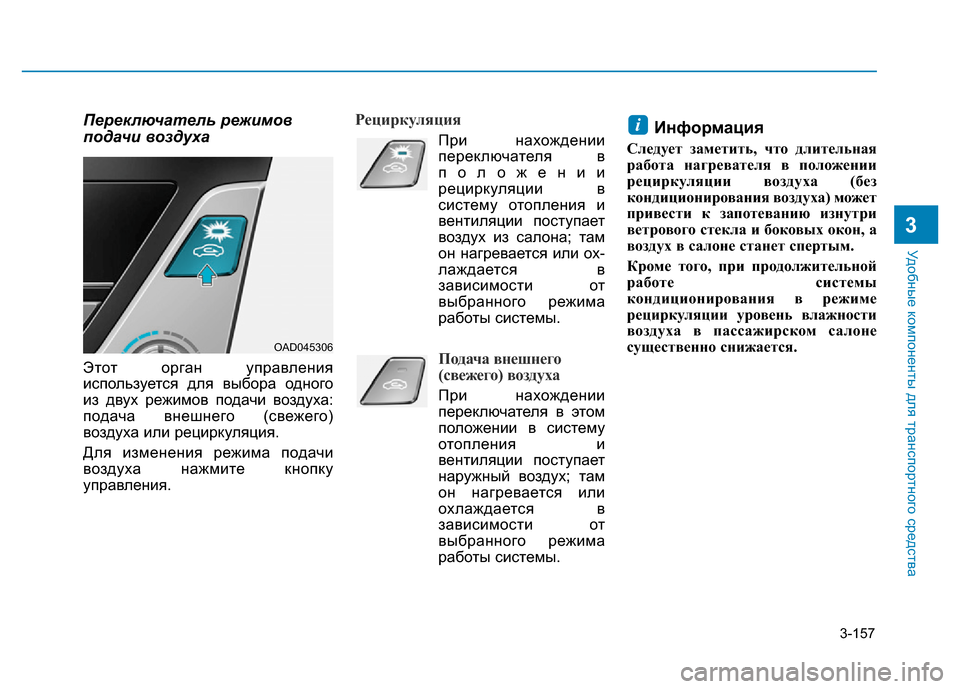

3-157
Удобные компоненты для транспортного средства
3
Переключатель режимов
подачи воздуха
Этот орган управления
используется для выбора одного
из двух режимов подачи воздуха:
подача внешнего (свежего)
воздуха или рециркуляция.
Для изменения режима подачи
воздуха нажмите кнопку
управления.
Рециркуляция
При нахождении
переключателя в
положении
рециркуляции в
систему отопления и
вентиляции поступает
воздух из салона; там
он нагревается или ох-
лаждается в
зависимости от
выбранного режима
работы системы.
Подача внешнего
(свежего) воздуха
При нахождении
переключателя в этом
положении в систему
отопления и
вентиляции поступает
наружный воздух; там
он нагревается или
охлаждается в
зависимости от
выбранного режима
работы системы.
Информация
Следует заметить, что длительная
работа нагревателя в положении
рециркуляции воздуха (без
кондиционирования воздуха) может
привести к запотеванию изнутри
ветрового стекла и боковых окон, а
воздух в салоне станет спертым.
Кроме того, при продолжительной
работе системы
кондиционирования в режиме
рециркуляции уровень влажности
воздуха в пассажирском салоне
существенно снижается.
i
OAD045306

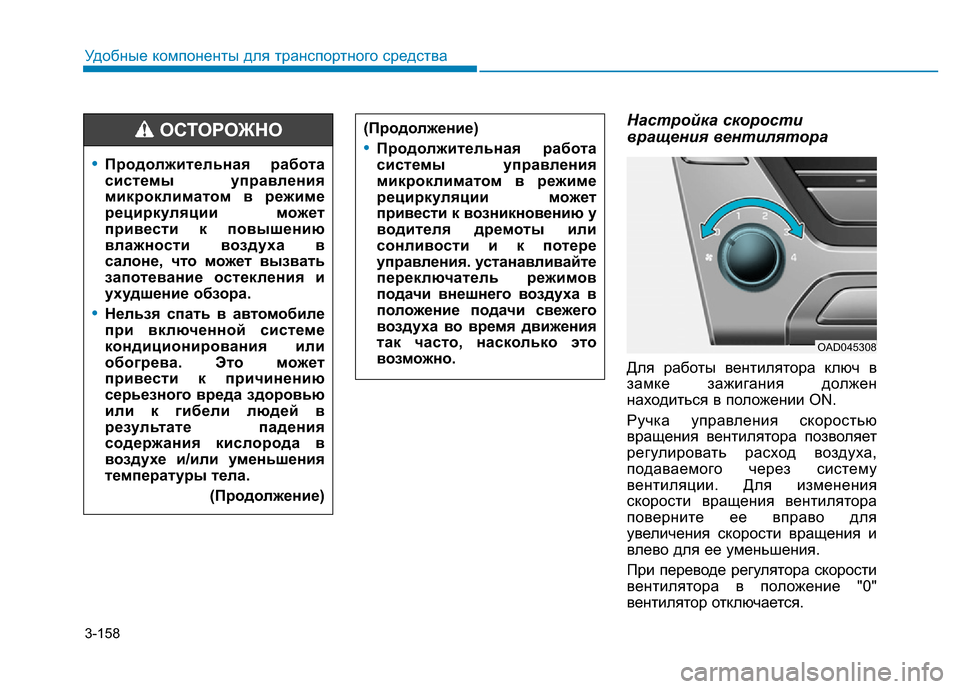

3-158
Удобные компоненты для транспортного средства
Настройка скорости
вращения вентилятора
Для работы вентилятора ключ в
замке зажигания должен
находиться в положении ON.
Ручка управления скоростью
вращения вентилятора позволяет
регулировать расход воздуха,
подаваемого через систему
вентиляции. Для изменения
скорости вращения вентилятора
поверните ее вправо для
увеличения скорости вращения и
влево для ее уменьшения.
При переводе регулятора скорости
вентилятора в положение "0"
вентилятор отключается. (Продолжение)
•Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции может
привести к возникновению у
водителя дремоты или
сонливости и к потере
управления. устанавливайте
переключатель режимов
подачи внешнего воздуха в
положение подачи свежего
воздуха во время движения
так часто, насколько это
возможно.
•Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции может
привести к повышению
влажности воздуха в
салоне, что может вызвать
запотевание остекления и
ухудшение обзора.
•Нельзя спать в автомобиле
при включенной системе
кондиционирования или
обогрева. Это может
привести к причинению
серьезного вреда здоровью
или к гибели людей в
результате падения
содержания кислорода в
воздухе и/или уменьшения
температуры тела.
(Продолжение)
ОСТОРОЖНО
OAD045308

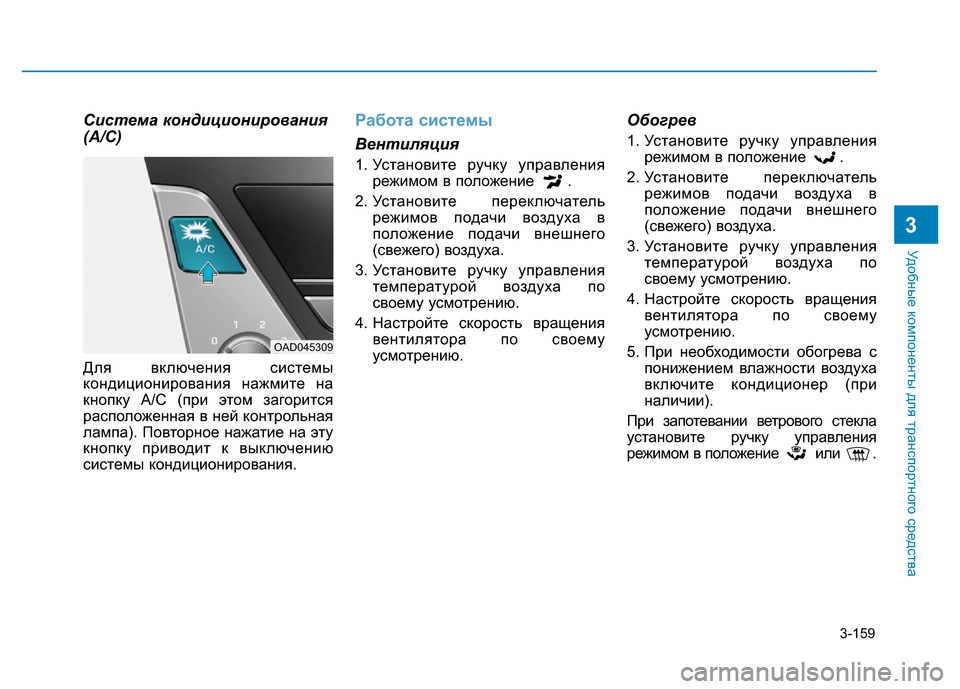

3-159
Удобные компоненты для транспортного средства
3
Система кондиционирования
(A/C)
Для включения системы
кондиционирования нажмите на
кнопку А/С (при этом загорится
расположенная в ней контрольная
лампа). Повторное нажатие на эту
кнопку приводит к выключению
системы кондиционирования.
Работа системы
Вентиляция
1. Установите ручку управления
режимом в положение .
2. Установите переключатель
режимов подачи воздуха в
положение подачи внешнего
(свежего) воздуха.
3. Установите ручку управления
температурой воздуха по
своему усмотрению.
4. Настройте скорость вращения
вентилятора по своему
усмотрению.
Обогрев
1. Установите ручку управления
режимом в положение .
2. Установите переключатель
режимов подачи воздуха в
положение подачи внешнего
(свежего) воздуха.
3. Установите ручку управления
температурой воздуха по
своему усмотрению.
4. Настройте скорость вращения
вентилятора по своему
усмотрению.
5. При необходимости обогрева с
понижением влажности воздуха
включите кондиционер (при
наличии).
При запотевании ветрового стекла
установите ручку управления
режимом в положение или .
OAD045309

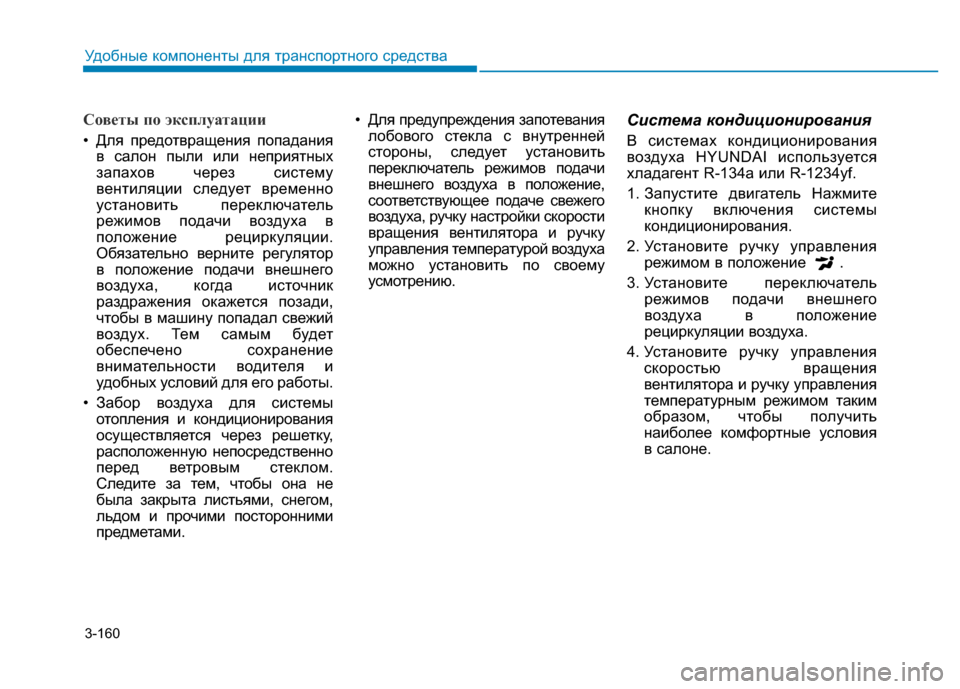

3-160
Удобные компоненты для транспортного средства
Советы по эксплуатации
• Для предотвращения попадания
в салон пыли или неприятных
запахов через систему
вентиляции следует временно
установить переключатель
режимов подачи воздуха в
положение рециркуляции.
Обязательно верните регулятор
в положение подачи внешнего
воздуха, когда источник
раздражения окажется позади,
чтобы в машину попадал свежий
воздух. Тем самым будет
обеспечено сохранение
внимательности водителя и
удобных условий для его работы.
• Забор воздуха для системы
отопления и кондиционирования
осуществляется через решетку,
расположенную непосредственно
перед ветровым стеклом.
Следите за тем, чтобы она не
была закрыта листьями, снегом,
льдом и прочими посторонними
предметами.• Для предупреждения запотевания
лобового стекла с внутренней
стороны, следует установить
переключатель режимов подачи
внешнего воздуха в положение,
соответствующее подаче свежего
воздуха, ручку настройки скорости
вращения вентилятора и ручку
управления температурой воздуха
можно установить по своему
усмотрению.
Система кондиционирования
В системах кондиционирования
воздуха HYUNDAI используется
хладагент R-134a или R-1234yf.
1. Запустите двигатель Нажмите
кнопку включения системы
кондиционирования.
2. Установите ручку управления
режимом в положение .
3. Установите переключатель
режимов подачи внешнего
воздуха в положение
рециркуляции воздуха.
4. Установите ручку управления
скоростью вращения
вентилятора и ручку управления
температурным режимом таким
образом, чтобы получить
наиболее комфортные условия
в салоне.

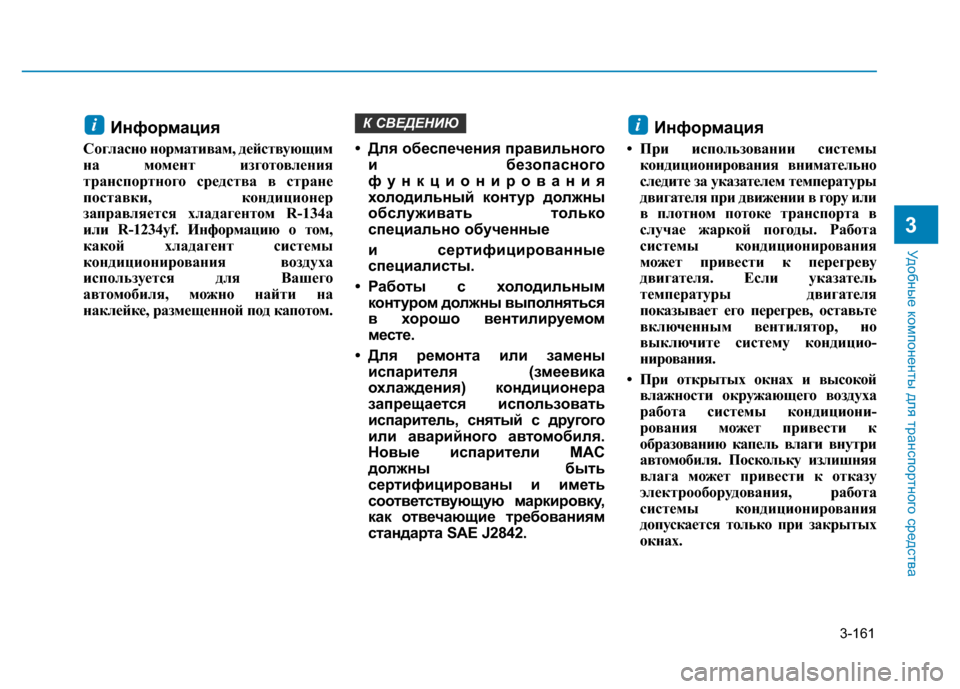

3-161
Удобные компоненты для транспортного средства
3
Информация
Согласно нормативам, действующим
на момент изготовления
транспортного средства в стране
поставки, кондиционер
заправляется хладагентом R-134a
или R-1234yf. Информацию о том,
какой хладагент системы
кондиционирования воздуха
используется для Вашего
автомобиля, можно найти на
наклейке, размещенной под капотом. • Для обеспечения правильного
и безопасного
функционирования
холодильный контур должны
обслуживать только
специально обученные
и сертифицированные
специалисты.
• Работы с холодильным
контуром должны выполняться
в хорошо вентилируемом
месте.
• Для ремонта или замены
испарителя (змеевика
охлаждения) кондиционера
запрещается использовать
испаритель, снятый с другого
или аварийного автомобиля.
Новые испарители MAC
должны быть
сертифицированы и иметь
соответствующую маркировку,
как отвечающие требованиям
стандарта SAE J2842.
Информация
• При использовании системы
кондиционирования внимательно
следите за указателем температуры
двигателя при движении в гору или
в плотном потоке транспорта в
случае жаркой погоды. Работа
системы кондиционирования
может привести к перегреву
двигателя. Если указатель
температуры двигателя
показывает его перегрев, оставьте
включенным вентилятор, но
выключите систему кондицио-
нирования.
• При открытых окнах и высокой
влажности окружающего воздуха
работа системы кондициони-
рования может привести к
образованию капель влаги внутри
автомобиля. Поскольку излишняя
влага может привести к отказу
электрооборудования, работа
системы кондиционирования
допускается только при закрытых
окнах.
iК СВЕДЕНИЮi
