Hyundai Elantra 2017 Инструкция по эксплуатации (in Russian)

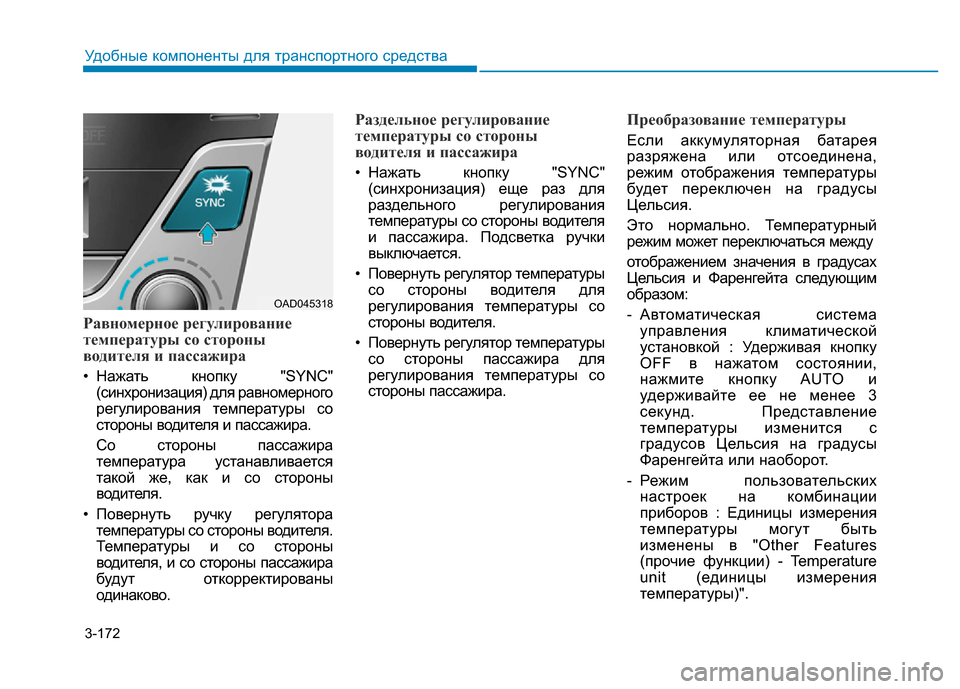

3-172
Удобные компоненты для транспортного средства
Равномерное регулирование
температуры со стороны
водителя и пассажира
• Нажать кнопку "SYNC"
(синхронизация) для равномерного
регулирования температуры со
стороны водителя и пассажира.
Со стороны пассажира
температура устанавливается
такой же, как и со стороны
водителя.
• Повернуть ручку регулятора
температуры со стороны водителя.
Температуры и со стороны
водителя, и со стороны пассажира
будут откорректированы
одинаково.
Раздельное регулирование
температуры со стороны
водителя и пассажира
• Нажать кнопку "SYNC"
(синхронизация) еще раз для
раздельного регулирования
температуры со стороны водителя
и пассажира. Подсветка ручки
выключается.
• Повернуть регулятор температуры
со стороны водителя для
регулирования температуры со
стороны водителя.
• Повернуть регулятор температуры
со стороны пассажира для
регулирования температуры со
стороны пассажира.
Преобразование температуры
Если аккумуляторная батарея
разряжена или отсоединена,
режим отображения температуры
будет переключен на градусы
Цельсия.
Это нормально. Температурный
режим может переключаться между
отображением значения в градусах
Цельсия и Фаренгейта следующим
образом:
- Автоматическая система
управления климатической
установкой : Удерживая кнопку
OFF в нажатом состоянии,
нажмите кнопку AUTO и
удерживайте ее не менее 3
секунд. Представление
температуры изменится с
градусов Цельсия на градусы
Фаренгейта или наоборот.
- Режим пользовательских
настроек на комбинации
приборов : Единицы измерения
температуры могут быть
изменены в "Other Features
(прочие функции) - Temperature
unit (единицы измерения
температуры)".
OAD045318

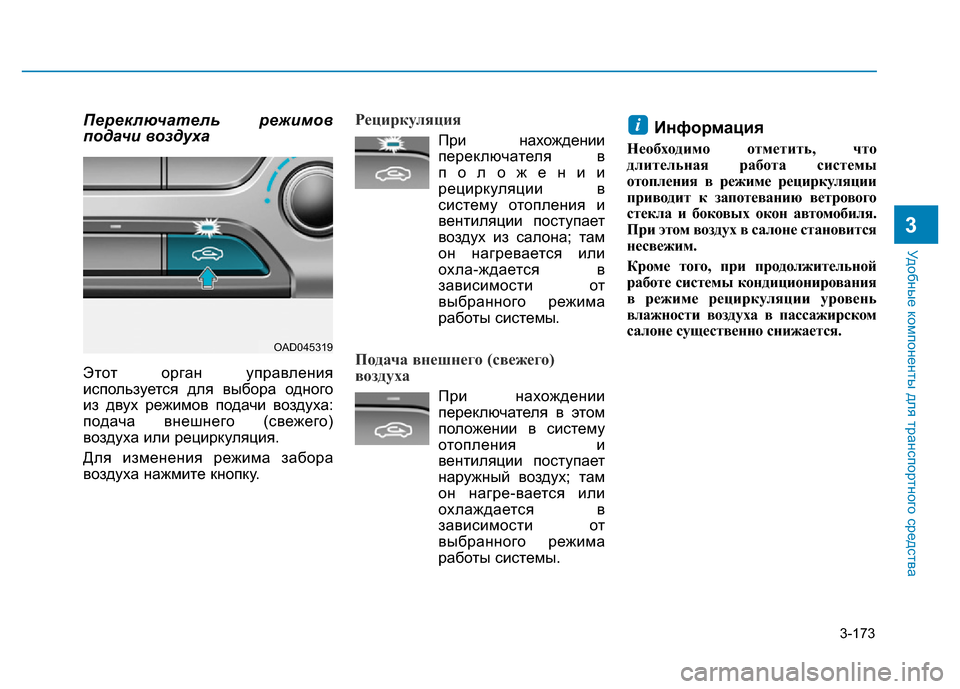

3-173
Удобные компоненты для транспортного средства
3
Переключатель режимов
подачи воздуха
Этот орган управления
используется для выбора одного
из двух режимов подачи воздуха:
подача внешнего (свежего)
воздуха или рециркуляция.
Для изменения режима забора
воздуха нажмите кнопку.
Рециркуляция
При нахождении
переключателя в
положении
рециркуляции в
систему отопления и
вентиляции поступает
воздух из салона; там
он нагревается или
охла-ждается в
зависимости от
выбранного режима
работы системы.
Подача внешнего (свежего)
воздуха
При нахождении
переключателя в этом
положении в систему
отопления и
вентиляции поступает
наружный воздух; там
он нагре-вается или
охлаждается в
зависимости от
выбранного режима
работы системы.
Информация
Необходимо отметить, что
длительная работа системы
отопления в режиме рециркуляции
приводит к запотеванию ветрового
стекла и боковых окон автомобиля.
При этом воздух в салоне становится
несвежим.
Кроме того, при продолжительной
работе системы кондиционирования
в режиме рециркуляции уровень
влажности воздуха в пассажирском
салоне существенно снижается.
i
OAD045319

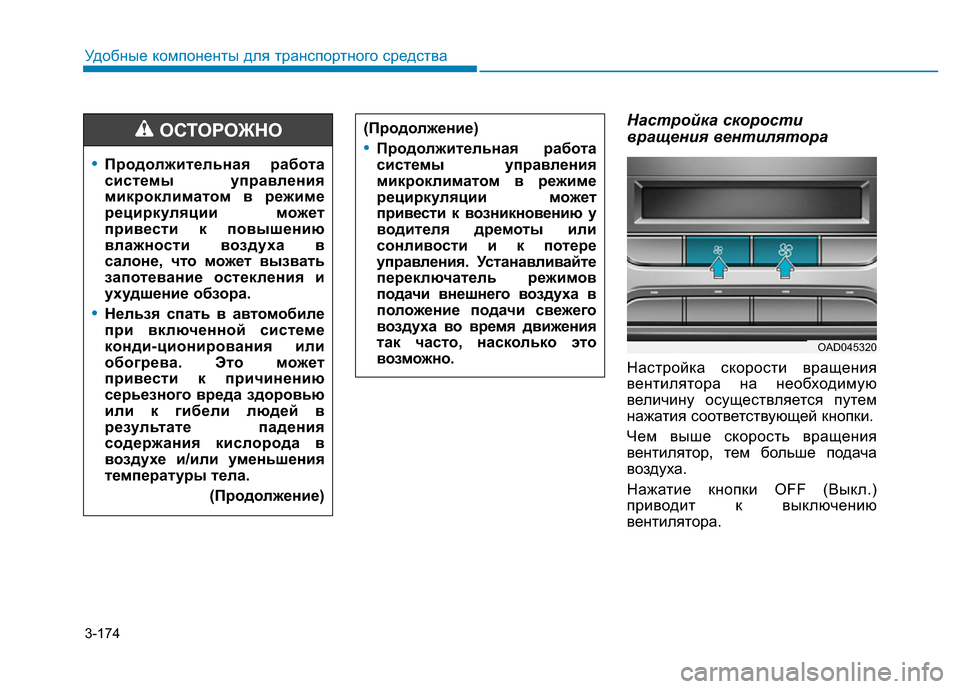

3-174
Удобные компоненты для транспортного средства
Настройка скорости
вращения вентилятора
Настройка скорости вращения
вентилятора на необходимую
величину осуществляется путем
нажатия соответствующей кнопки.
Чем выше скорость вращения
вентилятор, тем больше подача
воздуха.
Нажатие кнопки OFF (Выкл.)
приводит к выключению
вентилятора. (Продолжение)
•Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции может
привести к возникновению у
водителя дремоты или
сонливости и к потере
управления. Устанавливайте
переключатель режимов
подачи внешнего воздуха в
положение подачи свежего
воздуха во время движения
так часто, насколько это
возможно.
•Продолжительная работа
системы управления
микроклиматом в режиме
рециркуляции может
привести к повышению
влажности воздуха в
салоне, что может вызвать
запотевание остекления и
ухудшение обзора.
•Нельзя спать в автомобиле
при включенной системе
конди-ционирования или
обогрева. Это может
привести к причинению
серьезного вреда здоровью
или к гибели людей в
результате падения
содержания кислорода в
воздухе и/или уменьшения
температуры тела.
(Продолжение)
ОСТОРОЖНО
OAD045320

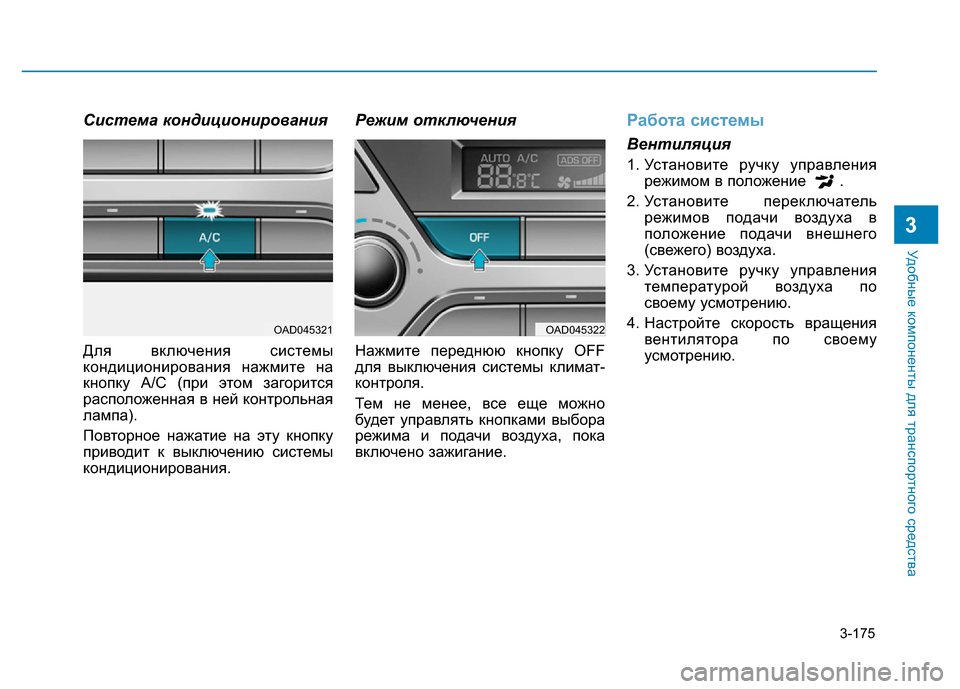

3-175
Удобные компоненты для транспортного средства
3
Система кондиционирования
Для включения системы
кондиционирования нажмите на
кнопку А/С (при этом загорится
расположенная в ней контрольная
лампа).
Повторное нажатие на эту кнопку
приводит к выключению системы
кондиционирования.
Режим отключения
Нажмите переднюю кнопку OFF
для выключения системы климат-
контроля.
Тем не менее, все еще можно
будет управлять кнопками выбора
режима и подачи воздуха, пока
включено зажигание.
Работа системы
Вентиляция
1. Установите ручку управления
режимом в положение .
2. Установите переключатель
режимов подачи воздуха в
положение подачи внешнего
(свежего) воздуха.
3. Установите ручку управления
температурой воздуха по
своему усмотрению.
4. Настройте скорость вращения
вентилятора по своему
усмотрению.
OAD045322OAD045321

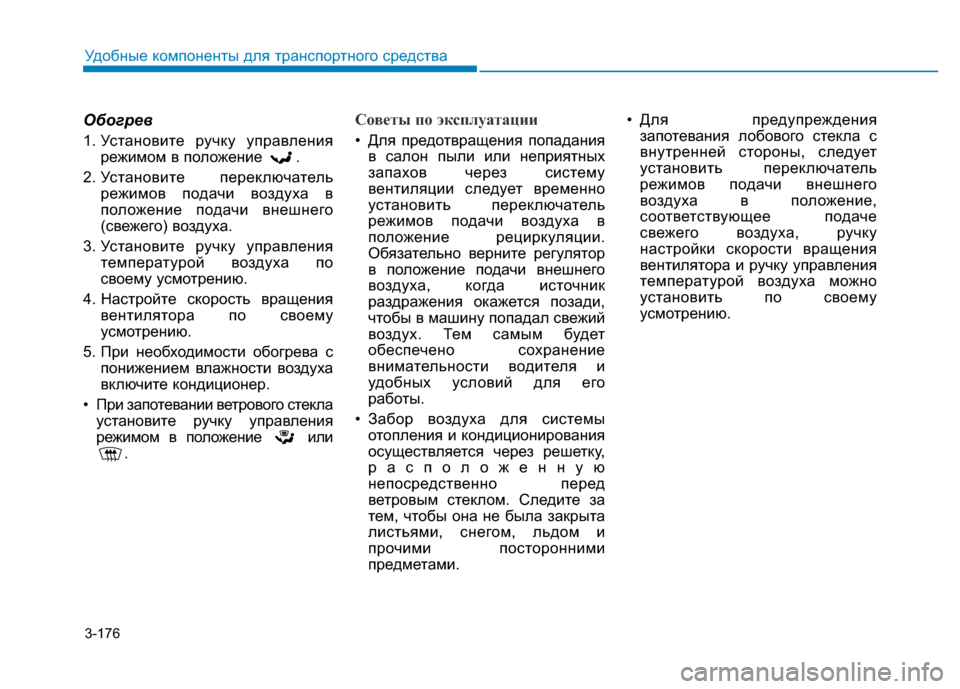

3-176
Удобные компоненты для транспортного средства
Обогрев
1. Установите ручку управления
режимом в положение .
2. Установите переключатель
режимов подачи воздуха в
положение подачи внешнего
(свежего) воздуха.
3. Установите ручку управления
температурой воздуха по
своему усмотрению.
4. Настройте скорость вращения
вентилятора по своему
усмотрению.
5. При необходимости обогрева с
понижением влажности воздуха
включите кондиционер.
• При запотевании ветрового стекла
установите ручку управления
режимом в положение или
.
Советы по эксплуатации
• Для предотвращения попадания
в салон пыли или неприятных
запахов через систему
вентиляции следует временно
установить переключатель
режимов подачи воздуха в
положение рециркуляции.
Обязательно верните регулятор
в положение подачи внешнего
воздуха, когда источник
раздражения окажется позади,
чтобы в машину попадал свежий
воздух. Тем самым будет
обеспечено сохранение
внимательности водителя и
удобных условий для его
работы.
• Забор воздуха для системы
отопления и кондиционирования
осуществляется через решетку,
расположенную
непосредственно перед
ветровым стеклом. Следите за
тем, чтобы она не была закрыта
листьями, снегом, льдом и
прочими посторонними
предметами.• Для предупреждения
запотевания лобового стекла с
внутренней стороны, следует
установить переключатель
режимов подачи внешнего
воздуха в положение,
соответствующее подаче
свежего воздуха, ручку
настройки скорости вращения
вентилятора и ручку управления
температурой воздуха можно
установить по своему
усмотрению.

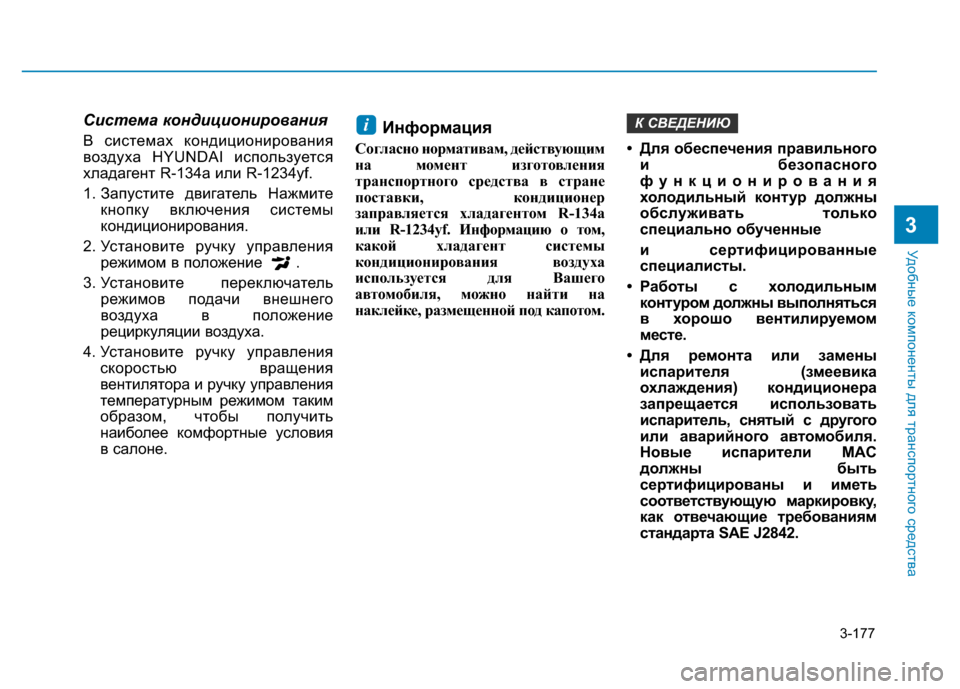

3-177
Удобные компоненты для транспортного средства
3
Система кондиционирования
В системах кондиционирования
воздуха HYUNDAI используется
хладагент R-134a или R-1234yf.
1. Запустите двигатель Нажмите
кнопку включения системы
кондиционирования.
2. Установите ручку управления
режимом в положение .
3. Установите переключатель
режимов подачи внешнего
воздуха в положение
рециркуляции воздуха.
4. Установите ручку управления
скоростью вращения
вентилятора и ручку управления
температурным режимом таким
образом, чтобы получить
наиболее комфортные условия
в салоне.Информация
Согласно нормативам, действующим
на момент изготовления
транспортного средства в стране
поставки, кондиционер
заправляется хладагентом R-134a
или R-1234yf. Информацию о том,
какой хладагент системы
кондиционирования воздуха
используется для Вашего
автомобиля, можно найти на
наклейке, размещенной под капотом. • Для обеспечения правильного
и безопасного
функционирования
холодильный контур должны
обслуживать только
специально обученные
и сертифицированные
специалисты.
• Работы с холодильным
контуром должны выполняться
в хорошо вентилируемом
месте.
• Для ремонта или замены
испарителя (змеевика
охлаждения) кондиционера
запрещается использовать
испаритель, снятый с другого
или аварийного автомобиля.
Новые испарители MAC
должны быть
сертифицированы и иметь
соответствующую маркировку,
как отвечающие требованиям
стандарта SAE J2842.
К СВЕДЕНИЮi

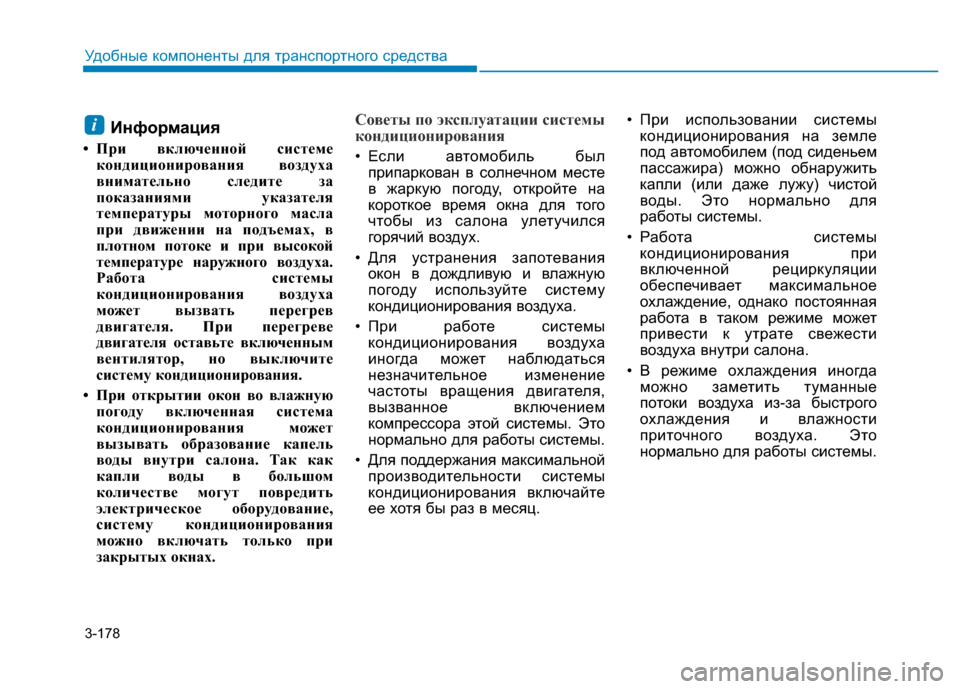

3-178
Удобные компоненты для транспортного средства
Информация
• При включенной системе
кондиционирования воздуха
внимательно следите за
показаниями указателя
температуры моторного масла
при движении на подъемах, в
плотном потоке и при высокой
температуре наружного воздуха.
Работа системы
кондиционирования воздуха
может вызвать перегрев
двигателя. При перегреве
двигателя оставьте включенным
вентилятор, но выключите
систему кондиционирования.
• При открытии окон во влажную
погоду включенная система
кондиционирования может
вызывать образование капель
воды внутри салона. Так как
капли воды в большом
количестве могут повредить
электрическое оборудование,
систему кондиционирования
можно включать только при
закрытых окнах.
Советы по эксплуатации системы
кондиционирования
• Если автомобиль был
припаркован в солнечном месте
в жаркую погоду, откройте на
короткое время окна для того
чтобы из салона улетучился
горячий воздух.
• Для устранения запотевания
окон в дождливую и влажную
погоду используйте систему
кондиционирования воздуха.
• При работе системы
кондиционирования воздуха
иногда может наблюдаться
незначительное изменение
частоты вращения двигателя,
вызванное включением
компрессора этой системы. Это
нормально для работы системы.
• Для поддержания максимальной
производительности системы
кондиционирования включайте
ее хотя бы раз в месяц.• При использовании системы
кондиционирования на земле
под автомобилем (под сиденьем
пассажира) можно обнаружить
капли (или даже лужу) чистой
воды. Это нормально для
работы системы.
• Работа системы
кондиционирования при
включенной рециркуляции
обеспечивает максимальное
охлаждение, однако постоянная
работа в таком режиме может
привести к утрате свежести
воздуха внутри салона.
• В режиме охлаждения иногда
можно заметить туманные
потоки воздуха из-за быстрого
охлаждения и влажности
приточного воздуха. Это
нормально для работы системы.
i

3-179
Удобные компоненты для транспортного средства
3
Техническое обслуживание
системы
Фильтр системы климат-
контроля
Воздушный фильтр климат-
контроля установлен за
перчаточным ящиком и
предназначен для очистки
поступающего в салон воздуха от
пыли или других загрязнителей,
поступающих с наружным
воздухом через систему
кондиционирования. С течением времени фильтр
забивается, что вызывает
уменьшение воздушного потока
через вентиляционные каналы и,
как следствие, к скоплению влаги
на внутренней поверхности
ветрового стекла даже при выборе
режима поступления наружного
(свежего) воздуха.
В этом случае рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для замены
фильтра системы климат-контроля.
Информация
• Производите замену воздушного
фильтра согласно графику
технического обслуживания.
В случае тяжелых условий
эксплуатации автомобиля
(например, запыленные и
неровные дороги) воздушный
фильтр климат-контроля
необходимо проверять и заменять
чаще.
• В случае резкого снижения
расхода воздуха рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
i
1LDA5047
Внешний воздух
Подача воздуха в
режиме
рециркуляции
Фильтр системы
управления
микро
-климатомВентилятор
ИспарительОтопитель

3-180
Удобные компоненты для транспортного средства

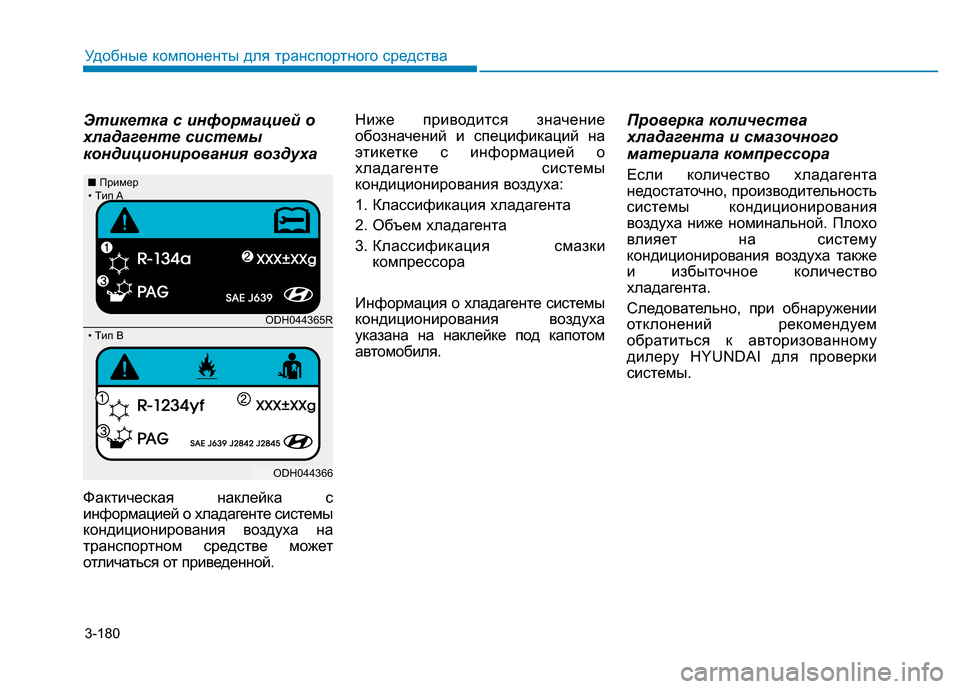

Этикетка с информацией о
хладагенте системы
кондиционирования воздуха
Фактическая наклейка с
информацией о хладагенте системы
кондиционирования воздуха на
транспортном средстве может
отличаться от приведенной.Ниже приводится значение
обозначений и спецификаций на
этикетке с информацией о
хладагенте системы
кондиционирования воздуха:
1. Классификация хладагента
2. Объем хладагента
3. Классификация смазки
компрессора
Информация о хладагенте системы
кондиционирования воздуха
указана на наклейке под капотом
автомобиля.
Проверка количества
хладагента и смазочного
материала компрессора
Если количество хладагента
недостаточно, производительность
системы кондиционирования
воздуха ниже номинальной. Плохо
влияет на систему
кондиционирования воздуха также
и избыточное количество
хладагента.
Следовательно, при обнаружении
отклонений рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
ODH044365R
ODH044366 ■Пример
• Tип B
• Tип A

3-181
Удобные компоненты для транспортного средства
3
Транспортные средства с
хладагентом R-134a
Поскольку хладагент
находится под очень
высоким давлением,
к обслуживанию
системы
кондиционирования воздуха
должен допускаться только
обученный и
сертифицированный персонал.
Систему следует заполнять
только рекомендованным
маслом в строго определенном
объеме.
Несоблюдение этого правила
может привести к повреждению
оборудования автомобиля или
травмированию персонала.
ОСТОРОЖНО
Автомобили с R-1234yf
Так как хладагент
может
воспламеняться при
очень высоком
давлении,
обслуживание
системы
кондиционирования
воздуха должны проводить
только обученные и
сертифицированные
технические специалисты.
Важно использовать
правильный тип и количество
масла и хладагента.
В противном случае возможно
повреждение автомобиля и
нанесение травм.
ОСТОРОЖНО
