7-38
Техническое обслуживание
Электродвигатель
(вентилятора
охлаждения)
регулирует
температуру
охлаждения двигателя,
давление хладагента и
скорость автомобиля. Он
может иногда работать даже с
неработающим двигателем.
Будьте крайне внимательны,
работая около лопастей
вентилятора охлаждения,
вращающиеся лопасти
вентилятора могут нанести
травму. По мере снижения
температуры двигателя,
электродвигатель
автоматически отключается.
Это нормально.
Электродвигатель
(вентилятора охлаждения)
может работать до тех пор,
пока не будет отсоединен
отрицательный кабель
аккумулятора.
ОСТОРОЖНО(Продолжение)
Это может привести к
повреждению системы
охлаждения и двигателя, а
также может стать причиной
тяжелых травм в результате
выброса горячей
охлаждающей жидкости или
пара.
•Выключите двигатель и
дождитесь, пока он остынет.
Снимая крышку радиатора,
проявляйте особую
осторожность. Оберните
крышку толстой тканью и
медленно проверните ее
против часовой стрелки до
первого упора. Отойдите в
сторону, пока будет
происходить стравливание
давления в системе
охлаждения. Убедившись, что
давление сброшено, нажмите
на крышку радиатора,
используя толстую ткань, и,
продолжая вращение против
часовой стрелки, снимите
крышку.
(Продолжение)
(Продолжение)
•Даже если двигатель
выключен, не снимайте
крышку радиатора или
сливную пробку, пока
двигатель и радиатор не
остынут. До этого момента
горячая охлаждающая
жидкость и пар, выходящие
под давлением, могут
привести к серьезной
травме.

7-39
Техническое обслуживание
7
Проверьте состояние всех
шлангов систем охлаждения и
обогрева, а также их соединения.
Замените все изношенные или
имеющие вздутия шланги.
Уровень охлаждающей жидкости
должен находиться между
отметками “L(НИЗКИЙ)” и
“F(ПОЛНЫЙ)” на стенке
расширительного бачка при
холодном двигателе.
Если уровень охлаждающей
жидкости низкий, добавьте
дистиллированной
(деионизированной) воды. Доведите уровень до метки
“F(ПОЛНЫЙ)”, но не заливайте
избыточное количество жидкости.
Если пополнение приходится
проводить часто, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
Рекомендуемая жидкость
системы охлаждения
• При добавлении охлаждающей
жидкости следует использовать
только деионизированную или
мягкую воду. Запрещается
добавлять жесткую воду в
оригинальную охлаждающую
жидкость. Ошибки при
смешивании охлаждающей
жидкости могут привести к
серьезной неисправности или
повреждению двигателя.
• Двигатель автомобиля содержит
алюминиевые детали и требует
защиты с помощью
охлаждающей жидкости на
основе этиленгликоля с
фосфатами для предотвращения
коррозии и замерзания.
• ЗАПРЕЩАЕТСЯ использовать
метиловый и этиловый спирты, а
также добавлять их в рекомен-
дуемые охлаждающие жидкости.
• Не следует использовать
растворы, в которых содержится
более 60% или менее 35%
антифриза, поскольку они
обладают пониженной
эффективностью.
OAD075008
■Бензиновый двигатель

7-40
Техническое обслуживание
Процентное содержание
компонентов смеси приведено в
следующей таблице.
Информация
В случае возникновения сомнений
в отношении пропорций
смешивания проще всего мешать
50 % воды и 50 % антифриза, так
как каждой жидкости будет
поровну. Такой вариант подходит
практически для любого
температурного диапазона - от -
31°F и выше.
Замена охлаждающей
жидкости
Для замены охлаждающей
жидкости рекомендуем
обращаться к авторизованному
дилеру HYUNDAI.
Оберните горловину радиатора
толстой тканью перед тем, как
залить охладитель, с целью
предотвратить перелив
охладителя через горловину и
попадание его в другие части
двигателя, в частности, в
генератор.
К СВЕДЕНИЮ
i
Температура
окружающего
воздухаПроцентное содержание
компонентов смеси
(объем)
Антифриз Вода
-15°C (5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40
•Не заливайте охлаждающую
жидкость двигателя или
антифриз в резервуар
жидкости стеклоомывателя.
•Охлаждающая жидкость
двигателя может повредить
краску или обшивку кузова, а
также значительно снизить
видимость при попадании на
ветровое стекло, что может
привести к потере
управления автомобилем.
ОСТОРОЖНО

7-41
Техническое обслуживание
7
ТОРМОЗНАЯ ЖИДКОСТЬ / ЖИДКОСТЬ ДЛЯ СЦЕПЛЕНИЯ (ПРИ НАЛИЧИИ)
Проверка уровня тормозной
жидкости / жидкости для
сцепления
Периодически проверяйте уровень
жидкости в бачке. Уровень должен
быть между отметками
MIN(Минимум) и MAX(Максимум)
на боковой поверхности бачка.Перед снятием крышки бачка и
добавлением тормозной жидкости
/ жидкости для сцепления
тщательно очистите зону вокруг
крышки бачка для
предотвращения загрязнения
тормозной жидкости / жидкости
для сцепления.
Если уровень низкий, добавьте
жидкость до уровня
MAX(Максимум). По мере
увеличения пробега автомобиля
уровень жидкости снижается.
Это нормальное состояние,
связанное с износом тормозных
накладок. Если уровень жидкости
чрезмерно низкий, рекомендуется
обратиться к официальному
дилеру HYUNDAI для проверки
системы тормозов / сцепления.
Информация
Используйте только
рекомендованную тормозную
жидкость / жидкость для сцепления.
(См. раздел «Рекомендованные
масла и объемы» в главе 8.)Никогда не смешивайте разные
типы жидкости.
i
Повышенный расход
тормозной жидкости
Если добавлять жидкость в
тормозную систему / систему
сцепления приходится часто,
рекомендуется обратиться к
официальному дилеру
HYUNDAI для проверки
системы.
ОСТОРОЖНО
OAD075010

7-42
Техническое обслуживание
Информация
Перед заменой крышки заливной
горловины тормоза/сцепления
внимательно прочтите
предупреждение на крышке.
Информация
Перед снятием очистите крышку
заливной горловины. Используйте
только тормозную
жидкость/жидкость гидропривода
сцепления DOT3 или DOT4 из
герметично закрытого контейнера.Необходимо принять меры
предосторожности, чтобы
тормозная жидкость / жидкость
для сцепления не попадала на
окрашенные поверхности
кузова автомобиля, так как это
может повредить краску.
Запрещается использовать
тормозную жидкость / жидкость
для сцепления, которая в
течение длительного времени
находилась в контакте с
открытым воздухом, так как в
этом случае нельзя
гарантировать ее качество. Ее
следует надлежащим образом
утилизировать.
Используйте только
рекомендованный тип
тормозной жидкости. Несколько
капель масла на минеральной
основе (моторного масла,
например), попавшие в
тормозную систему, могут
повредить ее детали.
К СВЕДЕНИЮ
i
i
При замене и добавлении
тормозной жидкости /
жидкости для сцепления
следует соблюдать
осторожность. Следите за тем,
чтобы она не попала в глаза.
При попадании тормозной
жидкости / жидкости для
сцепления в глаза необходимо
немедленно промыть их
большим количеством чистой
водопроводной воды. Как
можно скорее обратитесь за
медицинской помощью.
ОСТОРОЖНО

7-43
Техническое обслуживание
7
ЖИДКОСТЬ ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА
Проверка уровня жидкости в
бачке омывателя ветрового
стекла
Бачок выполнен полупрозрачным,
что позволяет визуально оценить
уровень жидкости при беглом
осмотре.
Проверьте уровень жидкости в
бачке омывателя и долейте
жидкость, если необходимо. При
отсутствии специального раствора
можно использовать чистую воду.
Однако в районах с холодным
климатом следует использовать
незамерзающие моющие растворы.- О х л а ж д а ю щ а я
жидкость
Не заливайте охлаждающую
жидкость двигателя или
антифриз в резервуар жидкости
стеклоомывателя.
К СВЕДЕНИЮ
OAD075011
•Охлаждающая жидкость
двигателя может повредить
краску или обшивку кузова,
а также значительно
снизить видимость при
попадании на ветровое
стекло, что может привести
к потере управления
автомобилем.
•Жидкость для омывателя
ветрового стекла содержит
некоторое количество
спирта и при определенных
условиях может
воспламеняться.
(Продолжение)
(Продолжение)
Не допускайте контакта искр
или открытого пламени с
жидкостью омывателя или
бачком для жидкости
омывателя. При этом может
быть нанесен ущерб
автомобилю и здоровью
пассажиров.
•Жидкость омывателя
ветрового стекла является
ядовитой для людей и
животных. Запрещается
пить жидкость омывателя
ветрового стекла. Также не
допускайте попадания ее на
кожу. Это может нанести
существенный вред
здоровью или привести к
смертельному исходу.
ОСТОРОЖНО

7-44
Техническое обслуживание
СТОЯНОЧНЫЙ ТОРМОЗ
Проверка стояночного
тормоза
Проверьте ход стояночного
тормоза, подсчитав количество
щелчков, слышимых при полном
его включении с выключенного
положения. Кроме того,
стояночный тормоз должен
независимо от других устройств
надежно удерживать автомобиль
на достаточно крутом склоне. Если
ход отличается от требуемого,
рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.Ход : 5~6 щелчков при усилии
20 кг (44 фунта, 196 Н).
OAD055008

7-45
Техническое обслуживание

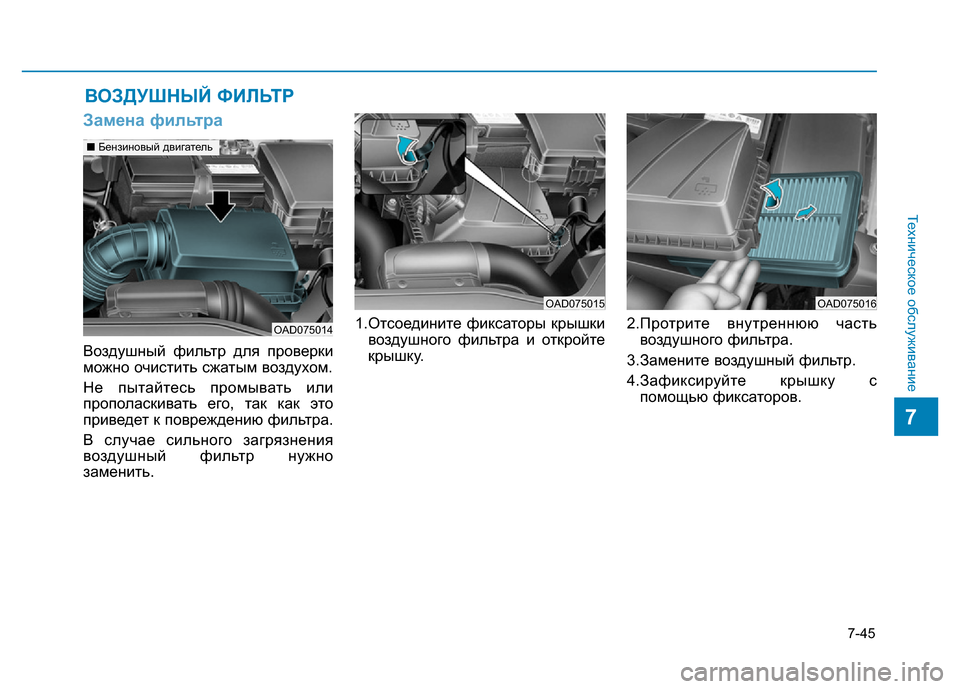

ВОЗДУШНЫЙ ФИЛЬТР
Замена фильтра
Воздушный фильтр для проверки
можно очистить сжатым воздухом.
Не пытайтесь промывать или
прополаскивать его, так как это
приведет к повреждению фильтра.
В случае сильного загрязнения
воздушный фильтр нужно
заменить.1.Отсоедините фиксаторы крышки
воздушного фильтра и откройте
крышку.2.Протрите внутреннюю часть
воздушного фильтра.
3.Замените воздушный фильтр.
4.Зафиксируйте крышку с
помощью фиксаторов.
OAD075015OAD075016
OAD075014
■Бензиновый двигатель
7

7-46
Техническое обслуживание
Информация
Если автомобиль эксплуатируется в
чрезмерно запыленных или
песчаных регионах, заменяйте
элемент чаще, чем в
рекомендованные интервалы (см.
пункт "Техническое обслуживание
при тяжелых условиях
эксплуатации" в этой главе).• Не эксплуатируйте автомобиль
без воздушного фильтра, это
приведет к повышенному
износу двигателя.
• При снятии фильтрующего
элемента воздушного фильтра
следите за тем, чтобы пыль
или грязь не попадали во
впускную магистраль,
поскольку это может привести
к повреждению двигателя.
• Используйте оригинальные
детали HYUNDAI.
Использование прочих деталей
может привести к
повреждению датчика расхода
воздуха.
К СВЕДЕНИЮi

7-47
Техническое обслуживание
7
ВОЗДУШНЫЙ ФИЛЬТР СИСТЕМ УПРАВЛЕНИЯ МИКРОКЛИМАТОМ
Состояния фильтра
Необходимо заменять воздушный
фильтр системы
кондиционирования согласно
графику технического
обслуживания. Если автомобиль
эксплуатируется в городах с
сильно загрязненным воздухом
или в условиях запыленных,
неровных дорог в течение
продолжительного периода
времени, фильтр необходимо
проверять и менять чаще. При
самостоятельной замене
воздушного фильтра системы
управления микроклиматом
следуйте методике, описанной
ниже; выполняя замену, следите
за тем, чтобы не повредить другие
компоненты автомобиля.Установите новый воздушный
фильтр системы климат-
контроля в правильном
направлении, при котором
символ стрелки (
↓+  % #
 !.  ↓
∧ ∨ ∧ #  %
∧∧ % ∨ E∨ 
 % # ∧,  ∧∧
 ! # (.
8 #
1.При открытом перчаточном
ящике: удалить с обеих сторон
стопоры.
2.Снимите поддерживающую
ленту (1).
К СВЕДЕНИЮ
OAD075018
OAD075017
