Hyundai Equus 2011 Инструкция по эксплуатации (in Russian)

Средства обеспечения безопасности автомобиля
50
350

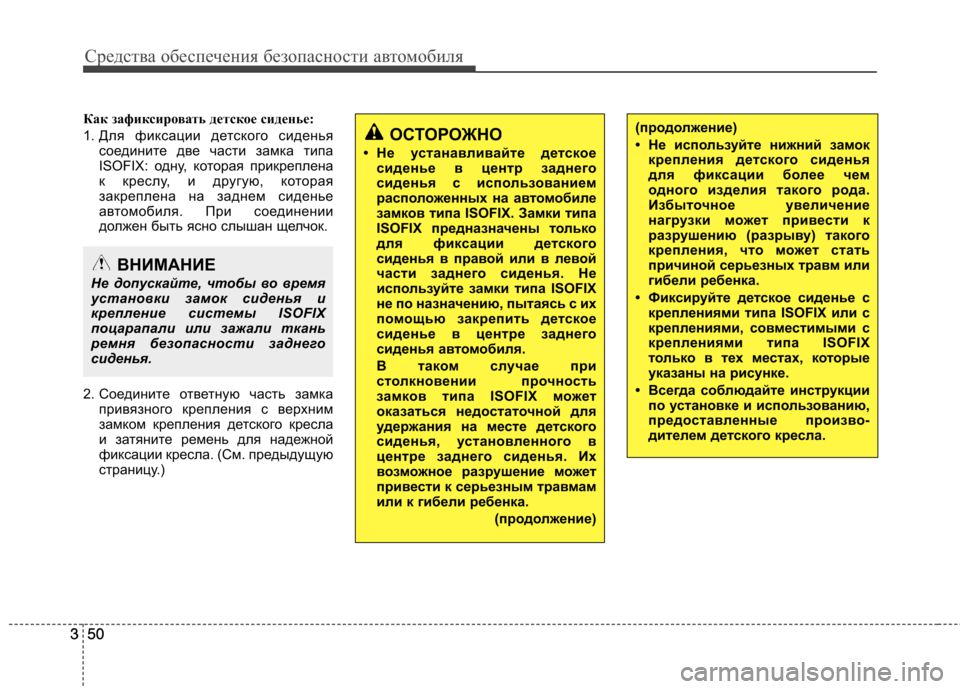

3 Как зафиксировать детское сиденье:
1. Для фиксации детского сиденья
соедините две части замка типа
ISOFIX: одну, которая прикреплена
к креслу, и другую, которая
закреплена на заднем сиденье
автомобиля. При соединении
должен быть ясно слышан щелчок.
2. Соедините ответную часть замка привязного крепления с верхним
замком крепления детского кресла
и затяните ремень для надежной
фиксации кресла. (См. предыдущую
страницу.)
ОСТОРОЖНО
• Не устанавливайте детское сиденье в центр заднего
сиденья с использованием
распо ложенных на а втомобиле
замков типа ISOFIX. Замки типа
ISOFIX предназначены только
для фиксации детского
сиденья в правой или в левой
части заднего сиденья. Не
используйте замки типа ISOFIX
не по назначению, пытаясь с их
помощью закрепить детское
сиденье в центре заднего
сиденья а втомобиля.
В таком случае при
столкновении прочность
замков типа ISOFIX может
оказаться недостаточной для
удержания на месте детского
сиденья, установленного в
центре заднего сиденья. Их
возможное разрушение может
привести к серьезным травмам
или к гибели ребенка.
(продолжение)
ВНИМАНИЕ
Не допускайте, чтобы во время
установки замок сиденья и
крепление системы ISOFIX
поцарапали или зажали ткань
ремня безопасности заднего
сиденья.
(продолжение)
• Не используйте нижний замок крепления детского сиденья
для фиксации более чем
одного изделия такого рода.
Избыточное увеличение
нагрузки может привести к
разрушению (разрыву) такого
крепления, что может стать
причиной серьезных травм или
гибели ребенка.
• Фиксируйте детское сиденье с креплениями типа ISOFIX или с
креплениями, совместимыми с
креплениями типа ISOFIX
только в тех местах, которые
указаны на рисунке.
• Всегда соблюдайте инструкции по установке и использованию,
предоставленные произво-
дителем детского кресла.

351
Средства обеспечения безопасности автомобиля
351
Заднее боковое
сиденье (сторона пассажира)
Заднее боковое
сиденье (сторона водителя)
Переднее
пассажирское сиденье
Крепление
(фиксирующее устройство)
Размер
Весовая группа
Переносные
детские сиденья
0 : до 10 кг
0+ : до 13 кг
I : от 9 до 18 кг Заднее
центральное сиденье
Расположение ISOFIX в автомобиле

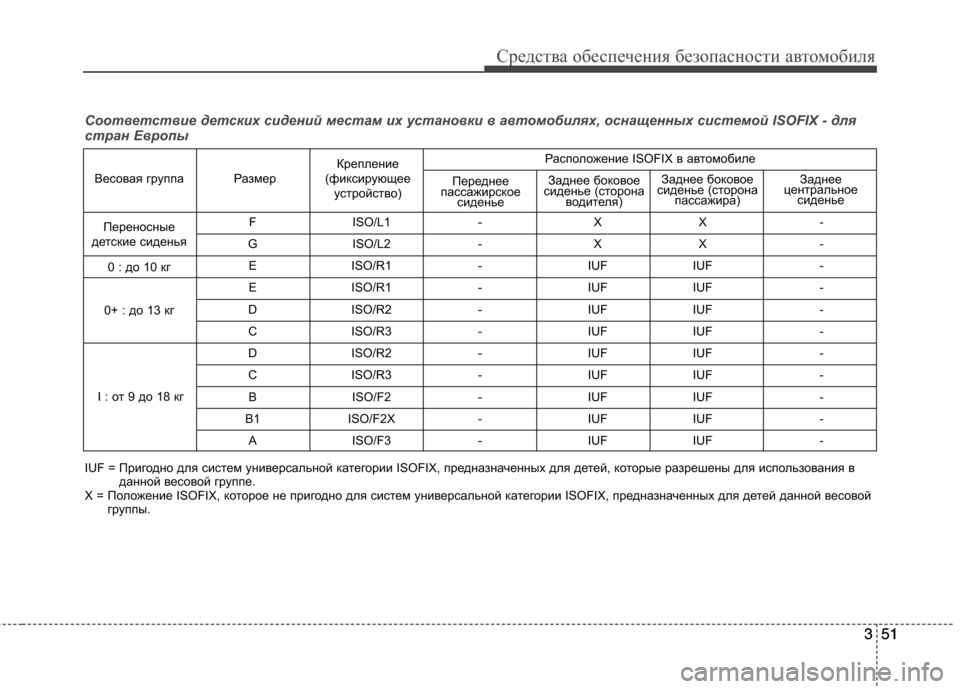

Соответствие детских сидений местам их установки в автом
обилях, оснащенных системой ISOFIX - для
стран Европы
F ISO/L1 - X X -
G ISO/L2 - X X - E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF - B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF - A ISO/F3 - IUF IUF -
IUF = Пригодно для систем универсальной категории ISOFIX, п редназначенных для детей, которые разрешены для использования в
данной весовой группе.
X = Положение ISOFIX, которое не пригодно для систем универ сальной категории ISOFIX, предназначенных для детей данной весовой
группы.

Средства обеспечения безопасности автомобиля
52
352

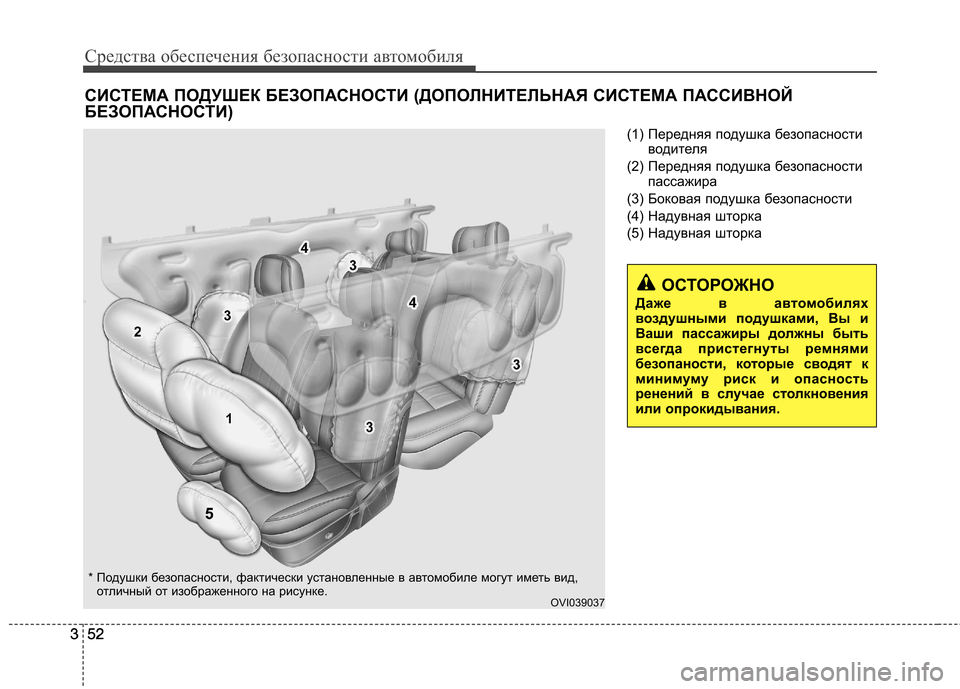

3 (1) Передняя подушка безопасности
водителя
(2) Передняя подушка безопасности пассажира
(3) Боковая подушка безопасности
(4) Надувная шторка
(5) Надувная шторка
СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВ
НОЙ
БЕЗОПАСНОСТИ)
ОСТОРОЖНО
Даже в автом обилях
воздушными подушками, Вы и
Ваши пассажиры должны быть
всегда пристегнуты ремнями
безопаности, которые сводят к
мини муму риск и опасность
ренений в случае столкновения
или опрокидывания.
OVI039037
* Подушки безопасности, фактически установленные в автомоби
ле могут иметь вид,
отличный от изображенного на рисунке.

353
Средства обеспечения безопасности автомобиля
353

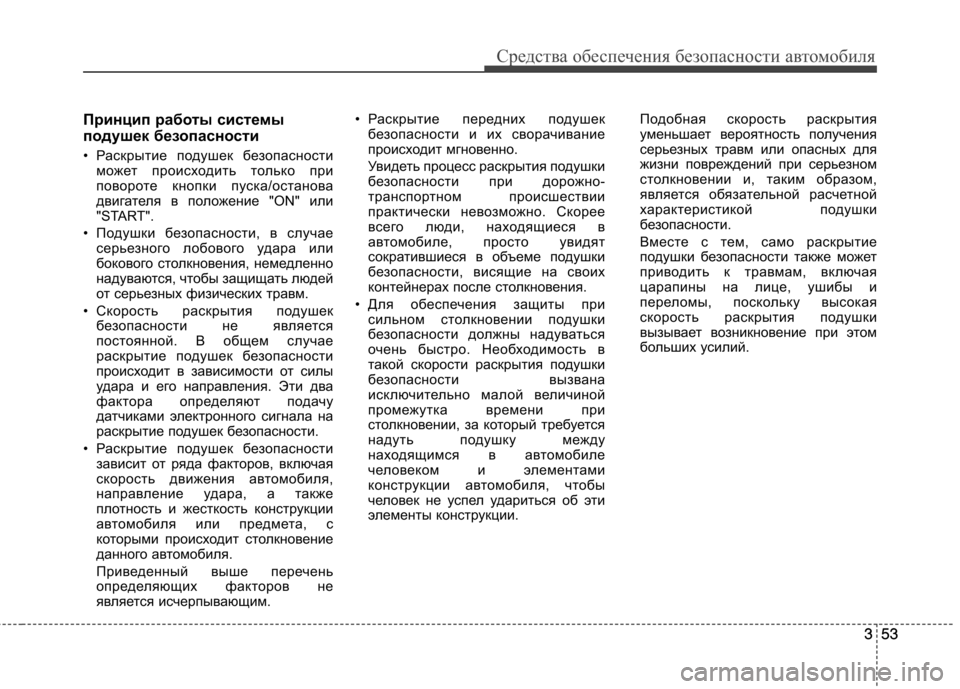

Принцип работы системы
подушек безопасности
• Раскрытие подушек безопасности
может происходить только при
повороте кнопки пуска/останова
двигателя в положение "ON" или
"START".
• Подушки безопасности, в случае серьезного лобового удара или
бокового столкновения, немедленно
надуваются, чтобы защищать людей
от серьезных физических травм.
• Скорость раскрытия подушек безопасности не является
постоянной. В общем случае
раскрытие подушек безопасности
происходит в зависимости от силы
удара и его направления. Эти два
фактора определяют подачу
датчиками электронного сигнала на
раскрытие подушек безопасности.
• Раскрытие подушек безопасности зависит от ряда факторов, включая
скорость движения автомобиля,
направление удара, а также
плотность и жесткость конструкции
автомобиля или предмета, с
которыми происходит столкновение
данного автомобиля.
Приведенный выше перечень
определяющих факторов не
является исчерпывающим. • Раскрытие передних подушек
безопасности и их сворачивание
происходит мгновенно.
Увидеть процесс раскрытия подушки
безопасности при дорожно-
транспортном происшествии
практически невозможно. Скорее
всего люди, находящиеся в
автомобиле, просто увидят
сократившиеся в объеме подушки
безопасности, висящие на своих
контейнерах после столкновения.
• Для обеспечения защиты при сильном столкновении подушки
безопасности должны надуваться
очень быстро. Необходимость в
такой скорости раскрытия подушки
безопасности вызвана
исключительно малой величиной
промежутка времени при
столкновении, за который требуется
надуть подушку между
находящимся в автомобиле
человеком и элементами
конструкции автомобиля, чтобы
человек не успел удариться об эти
элементы конструкции. Подобная скорость раскрытия
уменьшает вероятность получения
серьезных травм или опасных для
жизни повреждений при серьезном
столкновении и, таким образом,
является обязательной расчетной
характеристикой подушки
безопасности.
Вместе с тем, само раскрытие
подушки безопасности также может
приводить к травмам, включая
царапины на лице, ушибы и
переломы, поскольку высокая
скорость раскрытия подушки
вызывает возникновение при этом
больших усилий.

Средства обеспечения безопасности автомобиля
54
354

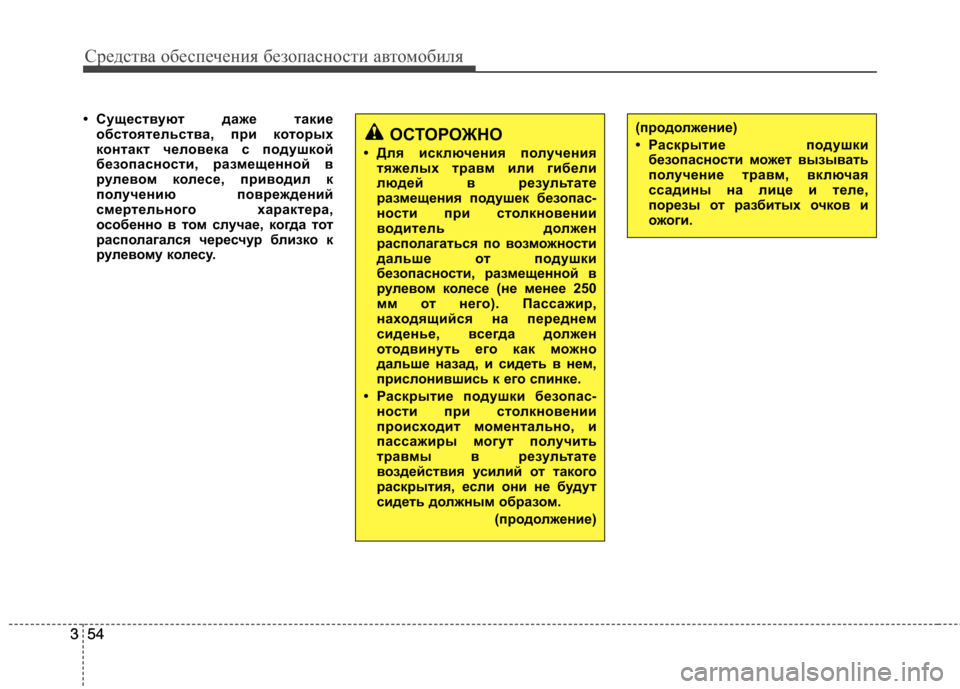

3 • Существуют даже такие
обстоятельства, при которых
контакт человека с подушкой
безопасности, размещенной в
рулевом коле се, приводил к
получению повреждений
смертельного характера,
особенно в том случае, когда тот
располагался чересчур близко к
рулевому колесу.
ОСТОРОЖНО
• Для исключения получения тяжелых травм или гибели
людей в результате
размещения подушек безопас-
ности при столкновении
водитель должен
располагаться по возможности
дальше от подушки
безопасности, размещенной в
рулевом колесе (не менее 250
мм от него). Пассажир,
находящийся на переднем
сиденье, всегда должен
отодвинуть его как можно
дальше назад, и сидеть в нем,
прислонившись к его спинке.
• Раскрытие подушки безопас- ности при столкновении
происходит моментально, и
пассажиры могут получить
травмы в результате
воздействия усилий от такого
раскрытия, если они не будут
сидеть должным образом.
(продолжение)(продолжение)
• Раскрытие подушкибезопасности может вызывать
получение травм, включая
ссадины на лице и теле,
порезы от разбитых очков и
ожоги.

355
Средства обеспечения безопасности автомобиля
355

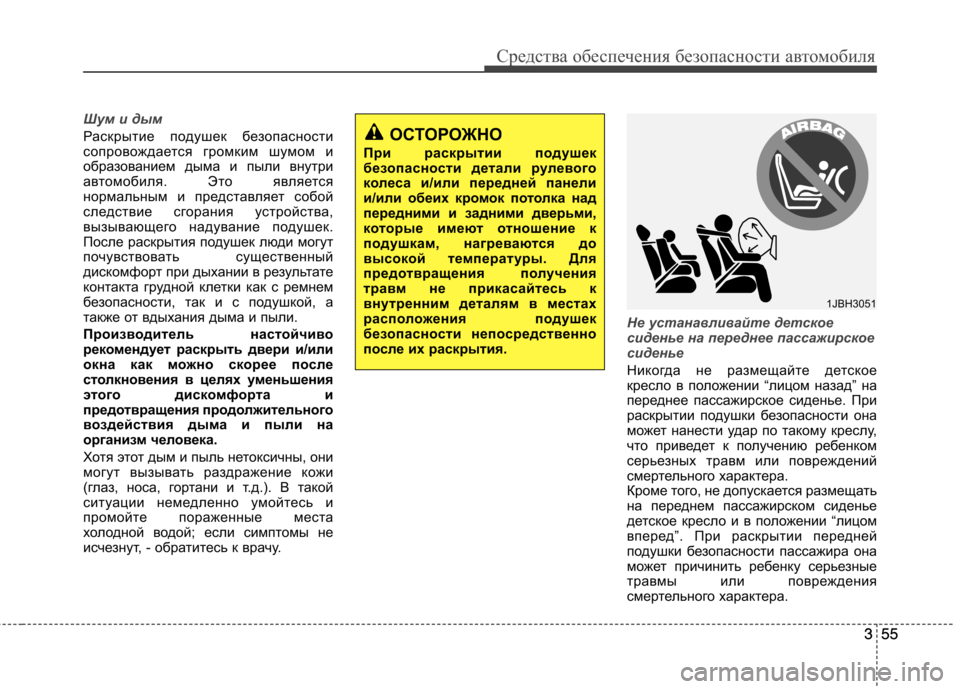

Шум и дым
Раскрытие подушек безопасности
сопровождается громким шумом и
образованием дыма и пыли внутри
автомобиля. Это является
нормальным и представляет собой
следствие сгорания устройства,
вызывающего надувание подушек.
После раскрытия подушек люди могут
почувствовать существенный
дискомфорт при дыхании в результате
контакта грудной клетки как с ремнем
безопасности, так и с подушкой, а
также от вдыхания дыма и пыли.
Производитель настойчиво
рекомендует раскрыть двери и/или
окна как можно скорее после
столкновения в целях уменьшения
этого дискомфорта и
предотвращения продолжительного
воздействия дыма и пыли на
организм человека.
Хотя этот дым и пыль нетоксичны, они
могут вызывать раздражение кожи
(глаз, носа, гортани и т.д.). В такой
ситуации немедленно умойтесь и
промойте пораженные места
холодной водой; если симптомы не
исчезнут, - обратитесь к врачу.
Не устанавливайте детское
сиденье на переднее пассажирское
сиденье
Никогда не размещайте детское
кресло в положении “лицом назад” на
переднее пассажирское сиденье. При
раскрытии подушки безопасности она
может нанести удар по такому креслу,
что приведет к получению ребенком
серьезных травм или повреждений
смертельного характера.
Кроме того, не допускается размещать
на переднем пассажирском сиденье
детское кресло и в положении “лицом
вперед”. При раскрытии передней
подушки безопасности пассажира она
может причинить ребенку серьезные
травмы или повреждения
смертельного характера.
1JBH3051
ОСТОРОЖНО
При раскрытии подушек
безопасности детали рулевого
колеса и/или передней панели
и/или обеих кромок потолка над
передними и задними дверьми,
которые имеют отношение к
подушкам, нагреваются до
высокой температуры. Для
предотвращения получения
травм не прикасайтесь к
внутренним деталям в местах
распо ложения подушек
безопасности непосредственно
после их раскрытия.

Средства обеспечения безопасности автомобиля
56
356

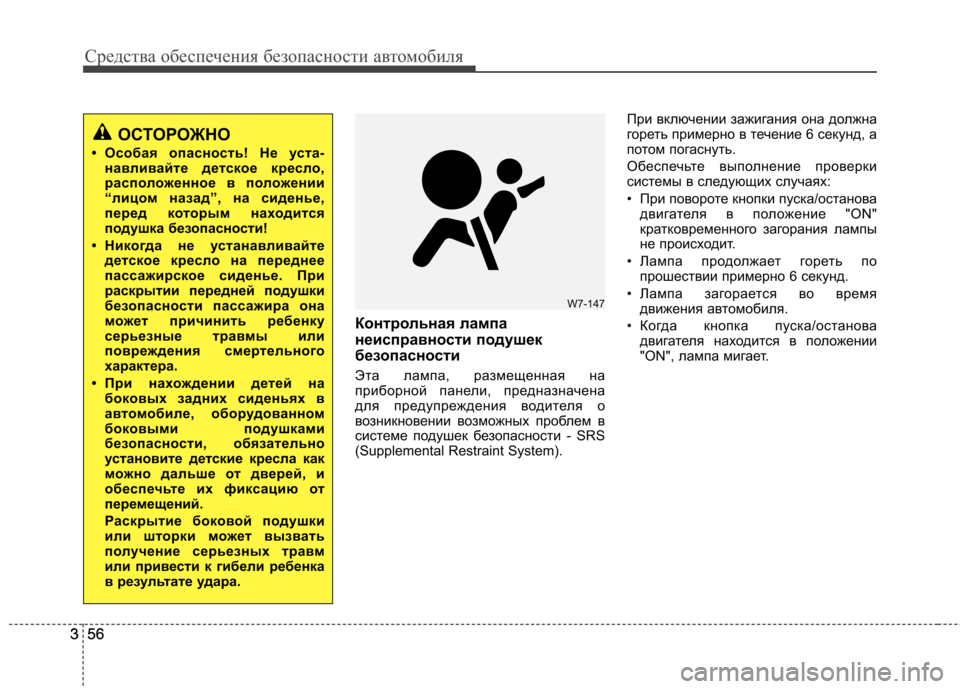

3 Контрольная лампа
неисправности подушек
безопасности
Эта лампа, размещенная на
приборной панели, предназначена
для предупреждения водителя о
возникновении возможных проблем в
системе подушек безопасности - SRS
(Supplemental Restraint System).При включении зажигания она должна
гореть примерно в течение 6 секунд, а
потом погаснуть.
Обеспечьте выполнение проверки
системы в следующих случаях:
• При повороте кнопки пуска/останова
двигателя в положение "ON"
кратковременного загорания лампы
не происходит.
• Лампа продолжает гореть по прошествии примерно 6 секунд.
• Лампа загорается во время движения автомобиля.
• Когда кнопка пуска/останова двигателя находится в положении
"ON", лампа мигает.
W7-147
ОСТОРОЖНО
• Особая опасность! Не уста- навливайте детское кресло,
распо ложенное в по ложении
“лицом назад”, на сиденье,
перед которым находится
подушка безопасности!
• Никогда не устанавливайте детское кресло на переднее
пассажирское сиденье. При
раскрытии передней подушки
безопасности пассажира она
может причинить ребенку
серьезные травмы или
повреждения смертельного
характера.
• При нахождении детей на боковых задних сиденьях в
автом обиле, оборудованном
боковыми подушками
безопасности, обязательно
установите детские кресла как
можно дальше от дверей, и
обеспечьте их фиксацию от
перемещений.
Раскрытие боковой подушки
или шторки может вызвать
получение серьезных травм
или привести к гибели ребенка
в результате удара.

357
Средства обеспечения безопасности автомобиля
357

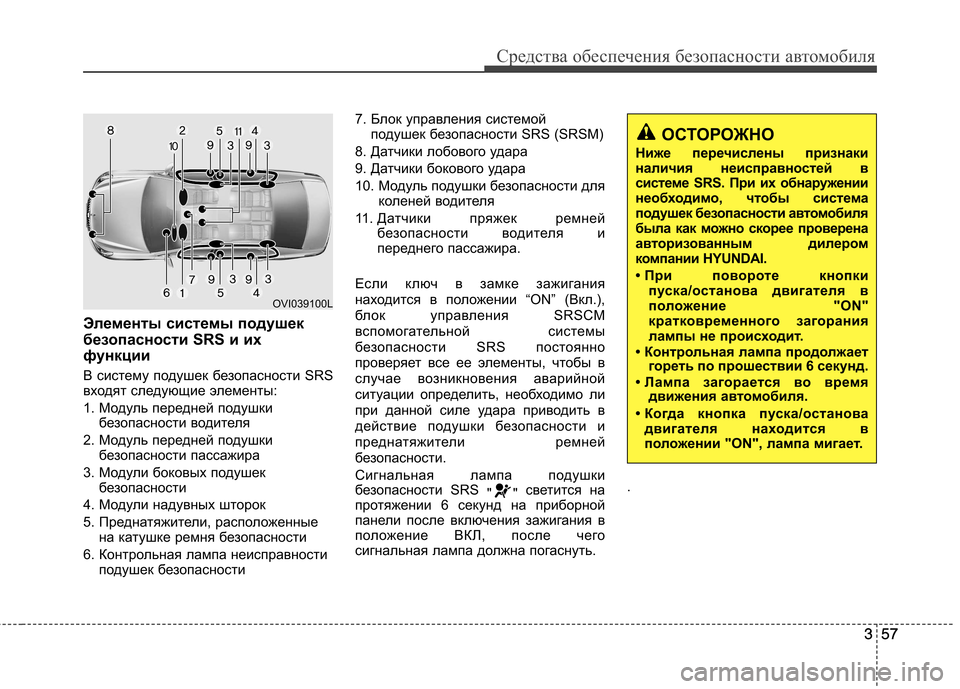

Элементы системы подушек
безопасности SRS и их
функции
В систему подушек безопасности SRS
входят следующие элементы:
1. Модуль передней подушки
безопасности водителя
2. Модуль передней подушки безопасности пассажира
3. Модули боковых подушек безопасности
4. Модули надувных шторок
5. Преднатяжители, расположенные на катушке ремня безопасности
6. Контрольная лампа неисправности подушек безопасности 7. Блок управления системой
подушек безопасности SRS (SRSM)
8. Датчики лобового удара
9. Датчики бокового удара
10. Модуль подушки безопасности для коленей водителя
11. Датчики пряжек ремней
безопасности водителя и
переднего пассажира.
Если ключ в замке зажигания
находится в положении “ON” (Вкл.),
блок управления SRSCM
вспомогательной системы
безопасности SRS постоянно
проверяет все ее элементы, чтобы в
случае возникновения аварийной
ситуации определить, необходимо ли
при данной силе удара приводить в
действие подушки безопасности и
преднатяжители ремней
безопасности.
Сигнальная лампа подушки
безопасности SRS ""светится на
протяжении 6 секунд на приборной
панели после включения зажигания в
положение ВКЛ, после чего
сигнальная лампа должна погаснуть. .
OVI039100L
ОСТОРОЖНО
Ниже перечислены признаки
наличия неисправностей в
системе SRS. При их обнаружении
необходимо, чтобы система
подушек безопасности а втомобиля
была как можно скорее проверена
авторизованным дилером
компании HYUNDAI.
• При повороте кнопки
пуска/останова двигателя в
положение "ON"
кратковременного загорания
лампы не происходит.
• Контрольная лампа продолжает гореть по прошествии 6 секунд.
• Лампа загорается во время движения а втомобиля.
• Когда кнопка пуска/останова двигателя находится в
положении "ON", лампа мигает.

Средства обеспечения безопасности автомобиля
58
358

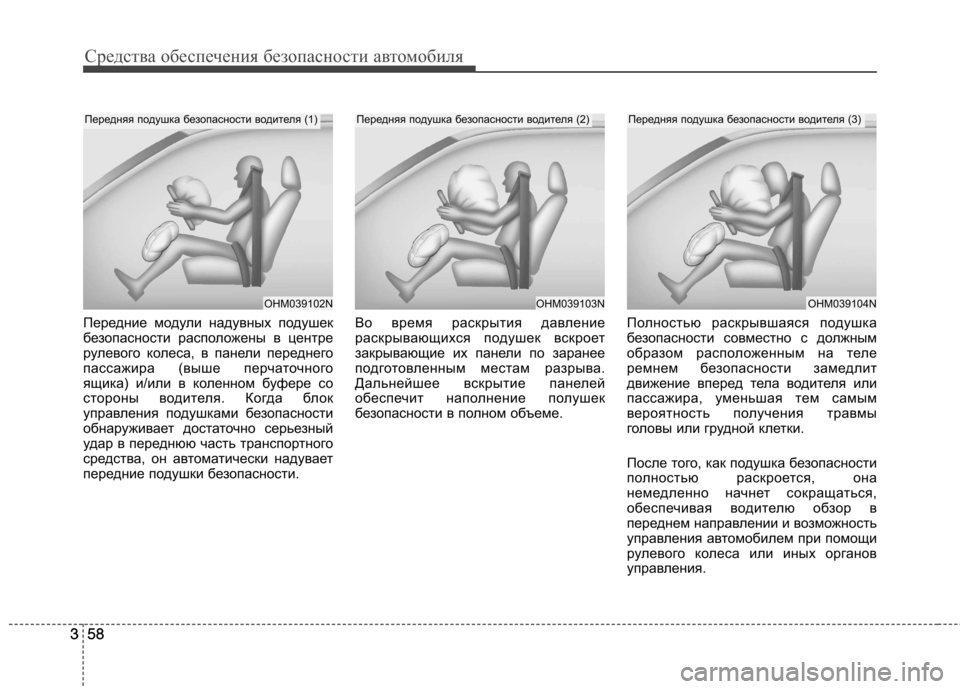

3 Передние модули надувных подушек
безопасности расположены в центре
рулевого колеса, в панели переднего
пассажира (выше перчаточного
ящика) и/или в коленном буфере со
стороны водителя. Когда блок
управления подушками безопасности
обнаруживает достаточно серьезный
удар в переднюю часть транспортного
средства, он автоматически надувает
передние подушки безопасности.
Во время раскрытия давление
раскрывающихся подушек вскроет
закрывающие их панели по заранее
подготовленным местам разрыва.
Дальнейшее вскрытие панелей
обеспечит наполнение полушек
безопасности в полном объеме.
Полностью раскрывшаяся подушка
безопасности совместно с должным
образом расположенным на теле
ремнем безопасности замедлит
движение вперед тела водителя или
пассажира, уменьшая тем самым
вероятность получения травмы
головы или грудной клетки.
После того, как подушка безопасности
полностью раскроется, она
немедленно начнет сокращаться,
обеспечивая водителю обзор в
переднем направлении и возможность
управления автомобилем при помощи
рулевого колеса или иных органов
управления.
OHM039102N
Передняя подушка безопасности водителя (1)
OHM039103NOHM039104N
Передняя подушка безопасности водителя (2)Передняя подушка безопасности водителя (3)

359
Средства обеспечения безопасности автомобиля
359

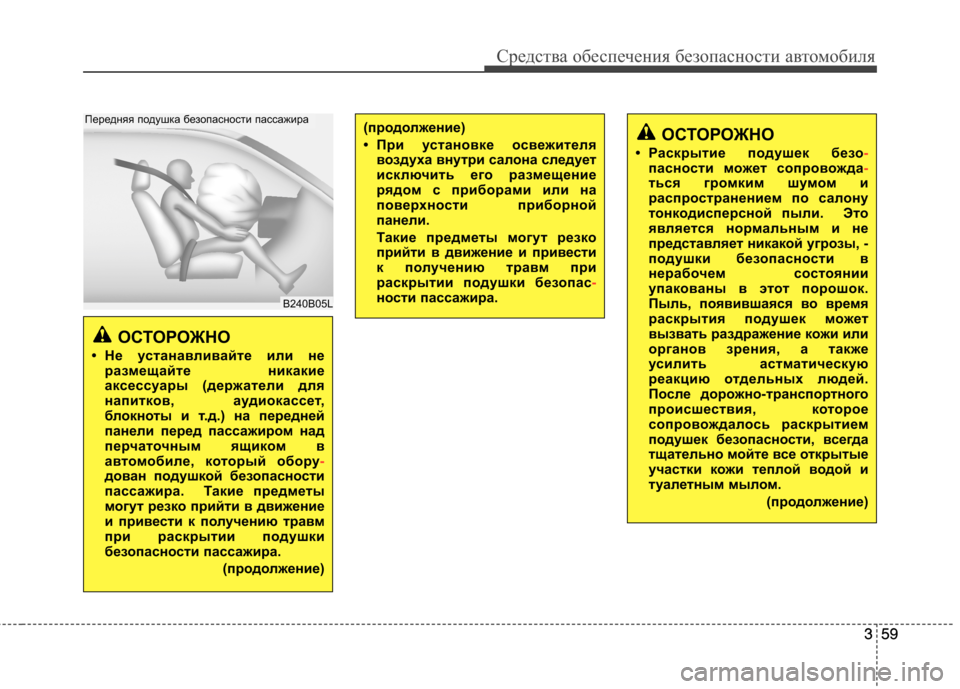

ОСТОРОЖНО
• Раскрытие подушек безо
-пасности может сопровожда-ться громким ш умом и
распространением по салону
тонкодисперсной пыли. Это
является нормальным и не
представляет никакой угрозы, -
подушки безопасности в
нерабочем состоянии
упакованы в этот порошок.
Пыль, появившаяся во время
раскрытия подушек может
вызвать раздражение кожи или
органов зрения, а также
усилить астматическую
реакцию отдельных людей.
После дорожно-транспортного
происшествия, которое
сопровождалось раскрытием
подушек безопасности, всегда
тщательно мойте все открытые
участки кожи теплой водой и
туалетным мылом.
(продолжение)
(продолжение)
• При установке освежителявоздуха внутри салона следует
исключить его размещение
рядом с приборами или на
поверхности приборной
панели.
Такие предметы могут резко
прийти в движение и привести
к получению травм при
раскрытии подушки безопас
-ности пассажира.B240B05L
Передняя подушка безопасности пассажира
ОСТОРОЖНО
• Не устанавливайте или не размещайте никакие
аксессуары (держатели для
напитков, аудиокассет,
блокноты и т.д.) на передней
панели перед пассажиром над
перчаточным ящиком в
автом обиле, который обору
-дован подушкой безопасности
пассажира. Такие предметы
могут резко прийти в движение
и привести к получению травм
при раскрытии подушки
безопасности пассажира.
(продолжение)
