453
Характеристики автомобиля
D130100ABH
Усилитель рулевого
управления
Усилитель рулевого управления
использует мощность двигателя, для
облегчения управления автомобилем.
При выключенном двигателе или при
отказе усилителя рулевого
управления возможность вращения
рулевого колеса сохраняется, но оно
требует приложения больших усилий.
Если будет обнаружено любое
изменение величины усилия,
необходимого для поворота рулевого
колеса в обычном режиме
эксплуатации автомобиля,
незамедлительно обратитесь к
авторизованному дилеру компании
HYUNDAI для проверки усилителя
рулевого управления. Электрогидравлический
усилитель рулевого управления
(EHPS) (при наличии)
Для облегчения рулевого управления
автомобилем система EHPS
использует электродвигатель.
Система способна определять
скорость движения автомобиля и
дорожные условия.
При выключенном двигателе или при
отказе усилителя рулевого
управления возможность вращения
рулевого колеса сохраняется, но
требует приложения бульших усилий.
Если вы обнаружите любое
изменение величины усилия,
необходимого для поворота рулевого
колеса в обычном режиме
эксплуатации автомобиля,
обращайтесь к авторизованному
дилеру компании HYUNDAI для
проверки усилителя рулевого
управления.
✽✽К СВЕДЕНИЮ
В случае разрыва ремня привода
усилителя рулевого управления или
отказа насоса усилителя рулевого
управления усилие, необходимое для
поворота рулевого колеса,
существенно возрастет.
ВНИМАНИЕ
Никогда не удерживайте рулевое
колесо в положении на упоре (в
крайнем правом или крайнем
левом положении) более 5 секунд
при работающем двигателе.
Если удерживать рулевое
колесо в одном из крайних
положений более 5 секунд, это
может привести к повреждению
насоса усилителя рулевого
управления.
РУЛЕВОЕ КОЛЕСО
Page 142 of 468

Характеристики автомобиля
54
4
✽✽
К СВЕДЕНИЮ
Если автомобиль находился
продолжительное время на открытой
стоянке в холодную погоду (при
температуре ниже - 10°С/14°F), сразу
после запуска двигателя может
потребоваться повышенное усилие
для поворота рулевого колеса,
оборудованного усилителем. Это
вызвано повышенной вязкостью
жидкости, вызванной холодной
погодой, и не является признаком
неисправности.
Если это произойдет, увеличьте
частоту вращения двигателя путем
нажатия на педаль газа до значения 1
500 об/мин, после чего отпустите
педаль, либо дайте двигателю
поработать в режиме холостого хода в
течение двух-трех минут для
прогрева жидкости. D130300AEN
Регулировка угла наклона
рулевого колеса
Регулировка угла наклона рулевого
колеса позволяет Вам настроить его
положение перед началом движения.
Кроме того, рулевое колесо с такой
системой можно поднять максимально
вверх во время выхода из автомобиля
и посадки в него, чтобы предоставить
больше места для ног.
Рулевое колесо должно быть
установлено так, чтобы Вам было
удобно управлять автомобилем, но
при этом оно не должно загораживать
приборы и контрольные лампы,
расположенные на приборной доске. D130301ABH
Ручной тип
Для изменения угла наклона рулевого
колеса потяните вверх рычаг
блокировки рулевой колонки (1),
установите рулевое колесо в
требуемое положение (2), после чего
потяните вниз рычаг блокировки
рулевой колонки для фиксации
рулевого колеса в этом положении.
Перед началом движения убедитесь в
том, что рулевое колесо находится в
необходимом положении.
OBH048037L
ОСТОРОЖНО
• Никогда не производите регулировку угла наклона
рулевого колеса во время
движения а втомобиля. Это
может привести к потере
управления, результатом чего
станет получение серьезных
травм или дорожно-
транспортное происшествие.
• После регулировки попробуйте сдвинуть рулевое колесо вниз
и вверх, чтобы убедиться в
надежности его фиксации.
Page 143 of 468

455
Характеристики автомобиля
D130302ABH
Электрический тип
Отрегулируйте угол наклона (2) и
положение (3) рулевого колеса с
помощью ручки (1). Никогда не
производите регулировку угла
наклона рулевого колеса во время
движения автомобиля.D130500AUN
Звуковой сигнал
Для включения звукового сигнала
нажмите на соответствующий символ
на рулевом колесе.
Регулярно проверяйте правильность
работы звукового сигнала.
✽✽
К СВЕДЕНИЮ
Для включения звукового сигнала
нажмите на зону на рулевом колесе,
обозначенную соответствующим
символом (см. рисунок). Звуковой
сигнал будет работать только во
время нажатия на эту зону.
ВНИМАНИЕ
Не включайте звуковой сигнал
при помощи сильных ударов, не
бейте по зоне включения
звукового сигнала кулаком. Не
используйте для этого острые
предметы.
OBH048038LOBH048039L
Page 144 of 468

Характеристики автомобиля
56
4
D140100AUN
Внутреннее зеркало заднего
вида
Отрегулируйте положение зеркала
заднего вида так, чтобы в центре его
находился вид из заднего окна
автомобиля. Эту регулировку следует
производить до начала движения. D140102AUN
Электрохромическое зеркало
заднего вида (ECM)
Электрохромическое зеркало заднего
вида автоматически ограничивает
ослепляющий эффект фар идущего
сзади автомобиля в ночное время или
в условиях плохой видимости. Датчик,
установленный в зеркале,
воспринимает уровень освещения
вокруг автомобиля и при помощи
химической реакции автоматически
ограничивает ослепляющий эффект
фар находящихся рядом автомобилей.
При работающем двигателе этот
эффект автоматически кон
-тролируется датчиком, установленном
в зеркале заднего вида.
При включении задней передачи
зеркало автоматически переходит в
режим максимальной яркости, чтобы
водитель имел лучший обзор через
заднее стекло автомобиля.
ВНИМАНИЕ
При очистке зеркала исполь
-зуйте бумажное полотенце или
аналогичный материал,
смоченный средством для
очистки стекла. Не распыляйте
это средство непосредственно
на зеркало, поскольку в
результате оно может попасть
внутрь корпуса зеркала.
ОСТОРОЖНО
- Обзор в зеркало заднего
вида
Не располагайте на заднем
сидении или в багажном
отделении предметы, которые
могут ограничить обзор
водителя через заднее стекло.
ЗЕРКАЛА ЗАДНЕГО ВИДА
Page 145 of 468

457
Характеристики автомобиля
Управление электрохромическим
зеркалом заднего вида:
• Нажмите кнопку ON/OFF (1) длявключения функции авто
-матического затемнения. Загорится
индикатор на зеркале.
Нажмите кнопку ON/OFF (1) для
выключения функции авто
-матического затемнения. Индикатор
на зеркале погаснет.
• Зеркало автоматически активирует данную функцию при включении
зажигания. D140200AUN
Наружные зеркала заднего
вида
Обязательно отрегулируйте углы
установки зеркал заднего вида перед
началом движения.
Данный автомобиль оборудован
двумя наружными зеркалами заднего
вида - с правой и с левой стороны.
Предусмотрена дистанционная
настройка зеркал заднего вида при
помощи переключателя. Корпуса
зеркал можно сложить назад во
избежание их поломки во время
автоматической мойки автомобиля
или при проезде по узкой улице.
OBH048040
ИндикатоpДатчик
ОСТОРОЖНО
- Зеркала заднего вида
• Правое зеркало заднего вида имеет выпуклую поверхность.
Для некоторых стран левое
наружное зеркало заднего вида
также выполняется выпуклым.
Предметы в таком зеркале
кажутся находящимися
дальше, чем они есть на самом
деле.
• Используйте внутреннее зеркало заднего вида или
обернитесь для того, чтобы
определить фактическое
расстояние до едущих сзади
автом обилей при выполнении
перестроения.
Page 146 of 468

Характеристики автомобиля
58
4
D140201ABH
Дистанционное управление
Переключатель дистанционного
управления положением зеркал
заднего вида позволяет настроить
углы установки правого и левого
наружных зеркал заднего вида. Для
регулировки положения любого из
зеркал переместите рычажок (1)
вправо или влево для выбора правого
или левого зеркала соответственно, а
затем нажмите соответствующую
точку ( ) на устройстве регулировки
положения зеркал для перемещения
выбранного зеркала вверх, вниз,
влево или вправо.
После регулировки установите
рычажок в нейтральное положение
для предотвращения произвольного
изменения настройки.
ВНИМАНИЕ
Если перемещение зеркала
блокировано льдом, не регулируйте
его положение. Воспользуйтесь
сертифицированным аэрозольным
антиобледенителем (но не
антифризом системы охлаждения
двигателя) для того, чтобы
разблокировать этот узел, или
переместите автомобиль в
теплое помещение и подождите,
пока лед растает.
ОСТОРОЖНО
Не регулируйте по ложение
наружных зеркал заднего вида и
не складывайте их во время
движения автомобиля. Это может
привести к потере управления и к
дорожно-транспортному про
-исшествию, результатом которого
может быть гибель людей,
нанесение тяжелых телесных
повреждений или причинение
ущерба имуществу.
OBH048042
ВНИМАНИЕ
Не соскребайте лед с лицевой
стороны зеркала, это может
повредить поверхность стекла.
Если лед мешает перемещению
зеркала, не регулируйте его
положение. Для удаления льда
используйте специальное
средство или губку или мягкую
ткань, смоченную в горячей воде.
Page 147 of 468

459
Характеристики автомобиля
Электрохромическое зеркало
заднего вида (ECM) (при наличии)
Электрохромическое зеркало заднего
вида автоматически ограничивает
ослепляющий эффект фар идущего
сзади автомобиля в ночное время или
в условиях плохой видимости. Датчик,
установленный в зеркале,
воспринимает уровень освещения
вокруг автомобиля и при помощи
химической реакции автоматически
ограничивает ослепляющий эффект
фар находящихся рядом
автомобилей.
При работающем двигателе этот
эффект автоматически кон
-тролируется датчиком, установленном
в зеркале заднего вида.
При включении задней передачи
зеркало автоматически переходит в
режим максимальной яркости, чтобы
водитель имел лучший обзор через
заднее стекло автомобиля.
Если ECM внутреннего зеркала
заднего вида работает, зеркало также
будет работать.
ВНИМАНИЕ
При очистке зеркала исполь
-зуйте бумажное полотенце или
аналогичный материал,
смоченный средством для
очистки стекла. Не распыляйте
это средство непосредственно
на зеркало, поскольку в
результате оно может попасть
внутрь корпуса зеркала.
ВНИМАНИЕ
• Зеркало прекращает переме- щаться при достижении
крайнего положения, но
электропривод продолжает
работать, пока переключатель
остается нажатым. Не
удерживайте переключатель в
нажатом состоянии дольше,
чем это необходимо, поскольку
это может привести к
повреждению
электродвигателя.
• Не пытайтесь отрегулировать положение наружных зеркал
заднего вида вручную. Это
может привести к повреждению
деталей.
Page 148 of 468

Характеристики автомобиля
60
4

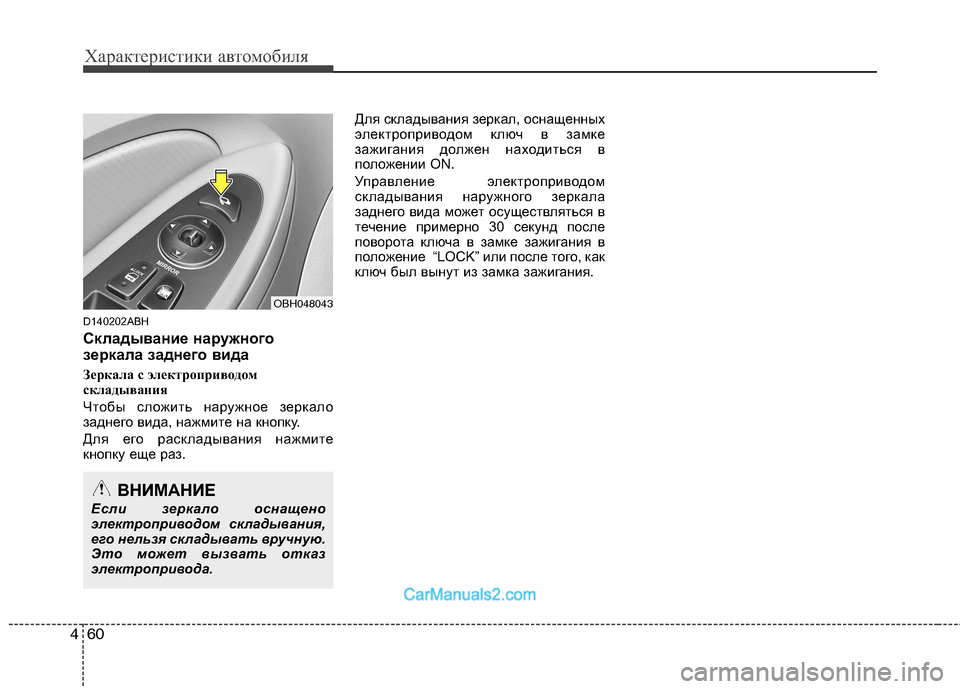

D140202ABH
Складывание наружного
зеркала заднего вида
Зеркала с электроприводом
складывания
Чтобы сложить наружное зеркало
заднего вида, нажмите на кнопку.
Для его раскладывания нажмите
кнопку еще раз. Для складывания зеркал, оснащенных
электроприводом ключ в замке
зажигания должен находиться в
положении ON.
Управление электроприводом
складывания наружного зеркала
заднего вида может осуществляться в
течение примерно 30 секунд после
поворота ключа в замке зажигания в
положение “LOCK” или после того, как
ключ был вынут из замка зажигания.
ВНИМАНИЕ
Если зеркало оснащено
электроприводом складывания,
его нельзя складывать вручную.
Это может вызвать отказ
электропривода.
OBH048043
Page 149 of 468

461
Характеристики автомобиля
ПРИБОРНАЯ ПАНЕЛЬ
1. Тахометр
2. Индикаторы указателей поворота
3. Спидометр
4. Указатель температуры двигателя
5. Контрольные и индикаторные лампы
6. Указатель положения рычагаавтоматической коробки передач
7. Одометр / Одометр поездки*
8. Указатель уровня топлива
* : при наличии
* Фактическая комбинация приборов в автомобиле может отличаться от
иллюстрации.
Дополнительные подробности см. в
разделе “Приборы” на следующих
страницах.
OBH049044L-1/OBH049800/OBH049800L
D150000AUN-EU
■■ Традиционный тип
Tип A
Tип B
Tип C
Page 150 of 468

Характеристики автомобиля
62
4
1. Тахометр
2. Индикаторы указателей поворота
3. Спидометр
4. Указатель температуры двигателя
5. Контрольные и индикаторные лампы
6. Указатель уровня топлива*
7. Жидкокристаллический дисплей
8. Индикатор низкого уровня жидкости
в бачке омывателя ветрового
стекла*
Индикатор неисправности датчика
системы SCC*
Индикатор AUTO HOLD*
9. Индикатор выбранной передачи
10. Индикатор неисправности системы SCC *
Контрольная лампа системы
зарядки
* : при наличии
* Фактическая комбинация приборов в автомобиле может отличаться от
иллюстрации.
Дополнительные подробности см. в
разделе “Приборы” на следующих
страницах.
AUTO
HOLD
OBH049045L-1/OBH049801/OBH049801L
■■ Тип с дополнительными возможностями контроля I
Tип A
Tип B
Tип C
