483
Характеристики автомобиля
D150318AUN
Контрольная лампа
низкого уровня топлива
Эта лампа указывает на то, что
топливный бак автомобиля почти пуст.
В такой ситуации необходимо как
можно скорее заправить автомобиль
топливом. Продолжение движения при
горящей лампе, предупреждающей о
низком уровне топлива в баке, или в
случае, когда стрелка указателя
уровня топлива находится ниже
отметки “Е”, может привести к
пропуску момента зажигания в
цилиндре двигателя и повреждению
каталитического нейтрализатора.
D150319AUN
Индикатор низкого
уровня жидкости в бачке
омывателя ветрового
стекла (при наличии)
Эта контрольная лампа указывает на
то, что бачок омывателя ветрового
стекла почти пуст. Долейте жидкость в
бачок омывателя ветрового стекла как
можно скорее.D150320ABH-EU
Контрольная лампа
неисправности
двигателя
Эта контрольная лампа представляет
собой часть системы управления
двигателем, которая контролирует
состояние различных элементов
системы снижения токсичности
выброса. Если эта лампа загорается
во время движения автомобиля, это
указывает на возможное наличие
неисправности где-то в данной
системе.
Кроме того, эта лампа загорается
после поворота ключа зажигания в
положение ON, а затем гаснет через
несколько секунд после запуска
двигателя. Если она загорается во
время движения автомобиля, или не
загорается после поворота ключа
зажигания в положение ON,
необходимо обратиться к ближайшему
авторизованному дилеру компании
HYUNDAI для проверки состояния
системы.
В общем случае автомобиль может
двигаться, но необходимо
незамедлительно обратиться к
авторизованному дилеру компании
HYUNDAI для проверки состояния
системы.
ВНИМАНИЕ
Длительное вождение со
светящимся индикатором
неисправностей может
привести к повреждению
системы понижения
токсичности выхлопа, что
может повлиять на
управляемость и/или экономию
топлива.
ВНИМАНИЕ
Если светится индикатор
неисправностей, возможно
повреждение каталитического
конвертера, что может
привести к потере мощности
двигателя. Проведите осмотр
системы управления
двигателем у авторизованного
дилера HYUNDAI как можно
скорее.
Page 172 of 468

Характеристики автомобиля
84
4
D150323BBH-EE
Контрольная лампа
электронной системы
стабилизации курсовой
устойчивости (ESP)
После перевода ключа зажигания в
положение ON примерно на 3 с
загорается индикатор системы ESP.
Если он не загорается или продолжает
гореть более 3 с, система ESP
функционирует неправильно.
Обратитесь к авторизованному
дилеру HYUNDAI для проверки
системы.
Индикатор ESP горит, когда дорожные
условия контролируются системой, в
нормальных условиях он выключен.
Система ESP включается при
попадании на скользкую дорогу, а ее
работа обозначается миганием
индикатора. D150324ABH-EE
Контрольная лампа
отключения системыESP
Эта контрольная лампа загорается
при повороте ключа зажигания в
положение ON и должна погаснуть в
течение примерно 3 секунд. Для
отключения системы ESP нажмите
соответствующую кнопку. Загорится
контрольная лампа, указывающая на
отключение этой системы. Если эта
лампа горит при включенной системе
ESP, то в системе возможно наличие
неисправности.
D150325BBH
Контрольная лампа
системы круиз-контроля
(при наличии)
Контрольная лампа системы
круиз-контроля
Эта контрольная лампа загорается
при включении системы круиз-
контроля.
Контрольная лампа включения круиз-
контроля на приборной панели
загорается при нажатии кнопки
выключателя системы круиз-контроля,
расположенного на рулевом колесе.
При повторном нажатии кнопки
выключателя системы круиз-контроля
контрольная лампа гаснет. Более
подробная информация об
использовании системы круиз-
контроля приведена в пункте
“Система круиз-контроля или
Интеллектуальная система круиз-
контроля” в разделе 5.
ESPCRUISEESP
OFF
Page 173 of 468

485
Характеристики автомобиля

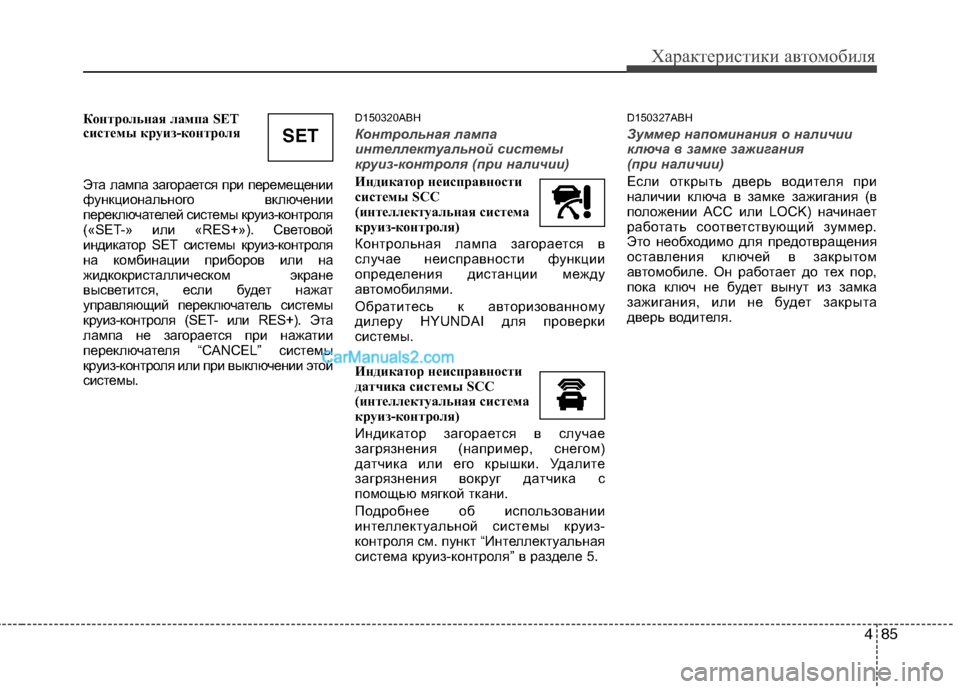

Контрольная лампа SET
системы круиз-контроля
Эта лампа загорается при перемещении
функционального включении
переключателей системы круиз-контроля
(«SET-» или «RES+»). Световой
индикатор SET системы круиз-контроля
на комбинации приборов или на
жидкокристаллическом экране
высветится, если будет нажат
управляющий переключатель системы
круиз-контроля (SET- или RES+). Эта
лампа не загорается при нажатии
переключателя “CANCEL” системы
круиз-контроля или при выключении этой
системы. D150320ABH
Контрольная лампа
интеллектуальной системы
круиз-контроля (при наличии)
Индикатор неисправности
системы SCC
(интеллектуальная система
круиз-контроля)
Контрольная лампа загорается в
случае неисправности функции
определения дистанции между
автомобилями.
Обратитесь к авторизованному
дилеру HYUNDAI для проверки
системы.
Индикатор неисправности
датчика системы SCC
(интеллектуальная система
круиз-контроля)
Индикатор загорается в случае
загрязнения (например, снегом)
датчика или его крышки. Удалите
загрязнения вокруг датчика с
помощью мягкой ткани.
Подробнее об использовании
интеллектуальной системы круиз-
контроля см. пункт “Интеллектуальная
система круиз-контроля” в разделе 5.D150327ABH
Зуммер напоминания о наличии
ключа в замке зажигания
(при наличии)
Если открыть дверь водителя при
наличии ключа в замке зажигания (в
положении ACC или LOCK) начинает
работать соответствующий зуммер.
Это необходимо для предотвращения
оставления ключей в закрытом
автомобиле. Он работает до тех пор,
пока ключ не будет вынут из замка
зажигания, или не будет закрыта
дверь водителя.
SET
Page 174 of 468

Характеристики автомобиля
86
4
Для автомобилей с электронным
ключом
Если дверь водителя открывается,
когда электронный ключ находится в
автомобиле, и кнопка engine start/stop
(ЗАПУСК/ОСТАНОВ ДВИГАТЕЛЯ)
находится в положении ACC
(Вспомогательное оборудование), или
когда электронный ключ находится в
держателе, а кнопка engine start/stop
находится в положении OFF (ВЫКЛ),
раздается звуковой сигнал для
напоминания о наличии ключа в
автомобиле.
Сигнал продолжает звучать до тех
пор, пока электронный ключ не будет
извлечен из держателя, или пока не
будет закрыта дверь водителя. D150332ABH
Индикатор
неисправности системы
EPB (электрический
стояночный тормоз) (при
наличии)
После перевода ключа зажигания в
положение ON примерно на 3 с
загорается индикатор неисправности
системы EPB. Если он не загорается
или продолжает гореть более 3 с,
система EPB функционирует
неправильно.
Включение индикатора неисправности
системы EPB во время движения
указывает на неисправность системы.
Обратитесь к авторизованному
дилеру HYUNDAI для проверки
системы.
В случае отказа системы ESP
индикатор неисправности системы
EPB может также включаться
одновременно с индикатором системы
ESP. Это не указывает на
неисправность системы EPB.D150333ABH
Индикатор AUTO HOLD
(автоматическое
удержание) (при наличии)
При нажатии выключателя AUTO HOLD
загорается белым цветом индикатор
AUTO HOLD на комбинации приборов.
При полной остановке автомобиля
педалью тормоза цвет индикатора
меняется с белого на зеленый.
Подробнее см. пункт “AUTO HOLD” в
разделе 5.
Если индикатор неисправности AUTO
HOLD на жидкокристаллическом
экране высветился желтым цветом,
это указывает на неисправность
функции AUTO HOLD. Обратитесь к
авторизованному дилеру HYUNDAI
для проверки системы.
EPBAUTO
HOLD
Page 175 of 468

487
Характеристики автомобиля
D150334ABH
Контрольная лампа
выключения системы
адаптивного переднего
освещения (AFLS) (при наличии)
Контрольная лампа выключения
системы AFLS загорается, когда вы
выключаете систему адаптивного
переднего освещения путем нажатия
кнопки выключения системы AFLS.
Эта контрольная лампа также
загорается при повороте ключа
зажигания в положение ON (ВКЛ), но
должна погаснуть примерно через 3
секунды. Если при повороте ключа
зажигания в положение ON
контрольная лампа не загорается, это
свидетельствует о неисправности
системы адаптивного переднего
освещения.
Если контрольная лампа мигает во
время движения автомобиля, это
также свидетельствует о
неисправности системы адаптивного
переднего освещения. В этом случае
отвезите автомобиль к
авторизованному дилеру компании
HYUNDAI для проверки данной
системы.D150335ABH
Контрольная лампа
неисправности
пневматической
подвески с электронным
управлением (ECS) (при наличии)
Эта контрольная лампа загорается
при повороте ключа зажигания в
положение ON (ВКЛ) и должна
погаснуть примерно через 3 секунды.
Если контрольная лампа не
загорается или продолжает гореть по
истечении примерно 3 секунд после
поворота ключа зажигания в
положение ON, это свидетельствует о
неисправности пневматической
подвески с электронным управлением.
Если контрольная лампа загорается
во время движения автомобиля, это
также свидетельствует о
неисправности пневматической
подвески с электронным управлением.
В этом случае отвезите автомобиль к
авторизованному дилеру компании
HYUNDAI для проверки данной
системы.
Контрольная лампа неисправности
пневматической подвески с
электронным управлением (ECS)
может загораться при включении
контрольной лампы электронной
системы стабилизации курсовой
устойчивости (ESP) для оповещения о
неисправности системы ESP, но это не
свидетельствует о неисправности
пневматической подвески с
электронным управлением.
AFLS
OFFECS
Page 176 of 468

Характеристики автомобиля
88
4
D150401ABH
Предупреждение на ЖК-
дисплее (при наличии)
“Key is not in vehicle”
(“В автомобиле нет ключа”)
Если электронный ключ находится вне
автомобиля, и любая из дверей
открывается или закрывается, когда
ключ зажигания находится в
положении ACC (Вспомогательное
оборудование), ON (ВКЛ) или START
(Запуск), на ЖК-дисплее появляется
указанное выше предупреждение.
Кроме того, если электронный ключ
находится вне автомобиля, при
закрывании любой двери в течение 5
секунд раздается предупредительный
звуковой сигнал.
В этом случае выключите зажигание
или возьмите электронный ключ в
автомобиль. D150402ABH
“Key is not detected”
(“Ключ не обнаружен”)
Если электронный ключ находится вне
автомобиля или не обнаружен, при
нажатии кнопки запуска/ останова на
ЖК-дисплее в течение 10 секунд
высвечивается указанное выше
предупреждение.
D150403ABH
“Low key battery” (“Низкий уровень
заряда батарейки ключа”)
В случае разрядки батарейки
электронного ключа в автомобиле на
ЖК-дисплее в течение 10 секунд
высвечивается указанное выше
предупреждение. Замените батарейку
на новую. Если это невозможно, для
запуска двигателя вы можете вставить
электронный ключ в держатель и
нажать кнопку запуска/останова.Тип
IТипII
ТипIТипIIТипIТип II
Page 177 of 468

489
Характеристики автомобиля
D150404ABH
“Press brake pedal to start engine”
(“Для запуска двигателя нажмите
тормозную педаль”)
Если ключ зажигания дважды подряд
переводится в положение [ACC] путем
нажатия кнопки запуска/ останова, но
тормозная педаль не нажимается, на
ЖК-дисплее в течение 10 секунд
высвечивается указанное выше
предупреждение, напоминающее о
том, что для запуска двигателя
следует нажать тормозную педаль.D150405ABH
“Shift to “P” position”
(“Переведите рычаг
переключения передач в
положение “P””)
Если вы нажимаете кнопку запуска/
останова двигателя при включенном
зажигании, а рычаг переключения
передач не находится в положении P
(Парковка), на ЖК-дисплее в течение
10 секунд высвечивается
предупреждение, напоминающее о
том, что для выключения двигателя
кнопку запуска/останова следует
нажимать, когда рычаг переключения
передач находится в положении P.D150406ABH
“Remove key” (“Выньте ключ”)
Если для выключения двигателя вы
вставляете электронный ключ в
держатель, на ЖК-дисплее в течение
10 секунд высвечивается указанное
выше предупреждение. Нажмите на
электронный ключ один раз и выньте
его из держателя.
Тип
IТип II
ТипIТипII
ТипIТип II
Page 178 of 468

Характеристики автомобиля
90
4
D150407ABH
“Insert key” (“Вставьте ключ”)
Если вы нажимаете кнопку запуска
останова, когда на ЖК-дисплее горит
сообщение “Key is not detected” (“Ключ
не обнаружен”), на ЖК-дисплее в
течение 10 секунд высвечивается
указанное выше предупреждение. D150408ABH
“Press start button again”
(“Нажмите кнопку запуска еще
раз”)
В случае возникновения какой-либо
проблемы в работе системы кнопки
запуска/ останова на дисплее в
течение 10 секунд высвечивается
данное сообщение, указывающее на
то, что вы можете запустить двигатель
путем нажатия кнопки
запуска/останова при одновременном
нажатии тормозной педали.
Если это предупреждение появляется
при каждом нажатии кнопки
запуска/останова, необходимо отвезти
автомобиль к авторизованному
дилеру компании HYUNDAI для
проверки состояния системы.D150409ABH
“Shift to “P” or “N” to start the
engine” (“Для запуска двигателя
переведите рычаг переключения
передач в положение “P” или “N””)
Если вы пытаетесь запустить
двигатель, когда рычаг переключения
передач не находится в положении P
(Парковка) или N (Нейтраль), на ЖК-
дисплее в течение 10 секунд
высвечивается указанное выше
предупреждение. Вы можете
запускать двигатель, когда рычаг
переключения передач находится в
положении N (Нейтраль), но для
вашей безопасности запуск двигателя
рекомендуется производить, когда
рычаг переключения передач
находится в положении P (Парковка).
Тип
IТип II
ТипIТип II
ТипIТипII
Page 179 of 468

491
Характеристики автомобиля
D150410ABH
“Press start button while turn steer-
ing” (“При нажатии кнопки запуска
поворачивайте рулевое колесо”)
Если рулевое колесо не
разблокируется, на ЖК-дисплее в
течение 10 секунд высвечивается
указанное выше предупреждение.D150411ABH
“Check steering wheel lock”
(“Проверьте систему блокировки
рулевого колеса”)
Если рулевое колесо не блокируется,
на ЖК-дисплее в течение 10 секунд
высвечивается указанное выше
предупреждение.D150412ABH
“Check stop lamp fuse”
(“Проверьте плавкий
предохранитель стоп-сигналов”)
Если цепь плавкого предохранителя
стоп-сигналов разомкнута, на ЖК-
дисплее в течение 10 секунд
высвечивается указанное выше
предупреждение.
Замените плавкий предохранитель на
новый. Если это невозможно, вы все
равно можете запустить двигатель:
для этого требуется удерживать
кнопку запуска/останова нажатой в
течение 10 секунд, когда ключ
зажигания находится в положении
ACC (Вспомогательное
оборудование).
Тип
IТип IIТип IТип IIТипIТип II
Page 180 of 468

Характеристики автомобиля
92
4
D170000ABH
Система парковки помогает водителю
во время движения автомобиля: она
подает звуковой сигнал при
обнаружении любого предмета в
пределах расстояния 60 см впереди
автомобиля и 100 см сзади
автомобиля. Она не снимает с водителя
необходимость проявлять
повышенную осторожность и
внимание.
Радиус действия датчиков и набор
предметов, которые могут быть ими
обнаружены, ограничены. Каждый раз
при движении необходимо уделять
максимальное внимание предметам
впереди и сзади автомобиля, - так же,
как и в автомобиле, не оборудованном
системой парковки.
D170101ABH
Работа системы парковки
Включение системы и рабочие
характеристики
• Данная система включается принажатии клавиши системы
сигнализации о препятствии при
работающем двигателе.
• При движении задним ходом наибольшее расстояние, на котором
может быть обнаружено
препятствие, составляет
приблизительно 100 см при
скорости менее 10 км/ч.
• При движении вперед наибольшее расстояние, на котором может быть
обнаружено препятствие,
составляет приблизительно 60 см
при скорости менее 10 км/ч.
СИСТЕМА ПАРКОВКИ (ПРИ НАЛИЧИИ)
ОСТОРОЖНО
Система парковки должна
рассматриваться исключительно
как вспомогательная. Водитель
должен следить за
пространством спереди и сзади
от автом обиля.
Работоспособность системы
парковки могут ограничивать
многие факторы и окружающие
условия, т. ч. от ветственность
всегда лежит на водителе.
OBH048064L
OBH048065
OBH048205L
дaтчик
дaтчик
