Характеристики автомобиля
1. Тахометр
2. Индикаторы указателей поворота
3. Спидометр
4. Указатель температуры двигателя
5. Контрольные и индикаторные лампы
6. Указатель уровня топлива*
7. Жидкокристаллический дисплей
8. Индикатор неисправности системы SCC *Индикатор неисправности датчика
системы SCC*
9. Контрольная лампа системы зарядки Индикатор низкого уровня жидкости в
бачке омывателя ветрового стекла*Контрольная лампа открытия крышкибагажника
10. Индикатор AUTO HOLD*
11. Индикатор выбранной передачи
* : при наличии
* Фактическая комбинация приборов в автомобиле может отличаться от иллюстрации.
Дополнительные подробности см. в разделе
“Приборы” на следующих страницах. AUTO
HOLD
OBH049300C/OBH049300D/OBH049300N
■■
Тип с дополнительными возможностями контроля II
Tип A
Tип B
Tип C

Характеристики автомобиля
64
4
D150100AUN

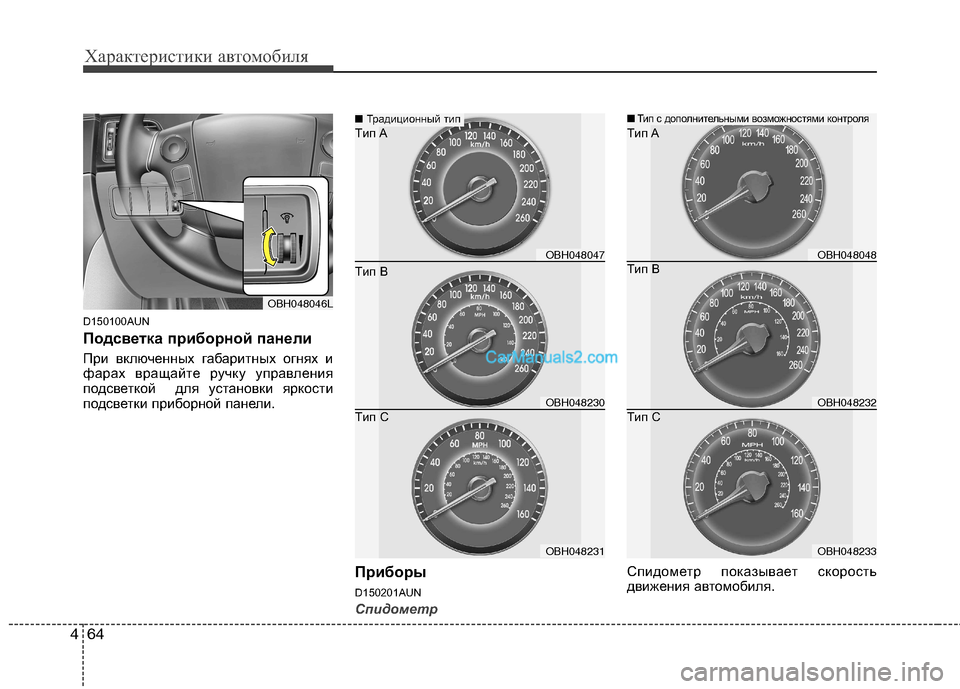

Подсветка приборной панели
При включенных габаритных огнях и
фарах вращайте ручку управления
подсветкой для установки яркости
подсветки приборной панели.
Приборы
D150201AUN
Спидометр
Спидометр показывает скорость
движения автомобиля.
OBH048047
Tип A
■
Традиционный тип
OBH048046L
OBH048230
Tип B
OBH048231
Tип C
OBH048048
Tип A
■
Тип с дополнительными возможностями контроля
OBH048232
Tип B
OBH048233
Tип C

465
Характеристики автомобиля

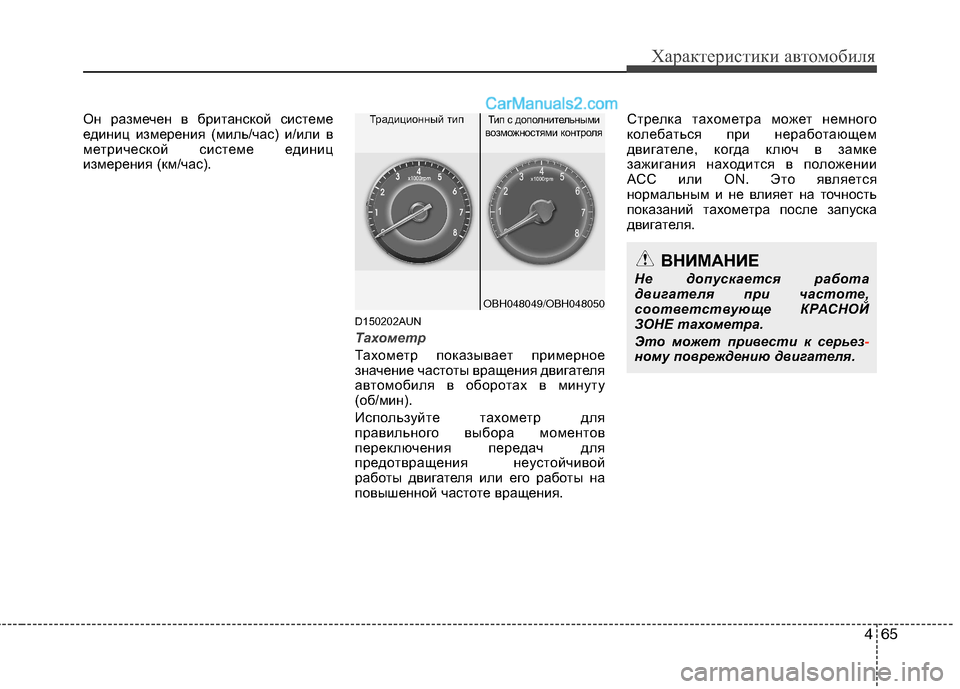

Он размечен в британской системе
единиц измерения (миль/час) и/или в
метрической системе единиц
измерения (км/час).D150202AUN
Тахометр
Тахометр показывает примерное
значение частоты вращения двигателя
автомобиля в оборотах в минуту
(об/мин).
Используйте тахометр для
правильного выбора моментов
переключения передач для
предотвращения неустойчивой
работы двигателя или его работы на
повышенной частоте вращения.Стрелка тахометра может немного
колебаться при неработающем
двигателе, когда ключ в замке
зажигания находится в положении
ACC или ON. Это является
нормальным и не влияет на точность
показаний тахометра после запуска
двигателя.
OBH048049/OBH048050
Традиционный типТип с дополнительными
возможностями контроля
ВНИМАНИЕ
Не допускается работа
двигателя при частоте,
соответствующе КРАСНОЙ
ЗОНЕ тахометра.
Это может привести к серьез
-ному повреждению двигателя.

Характеристики автомобиля
66
4
D150203AUN

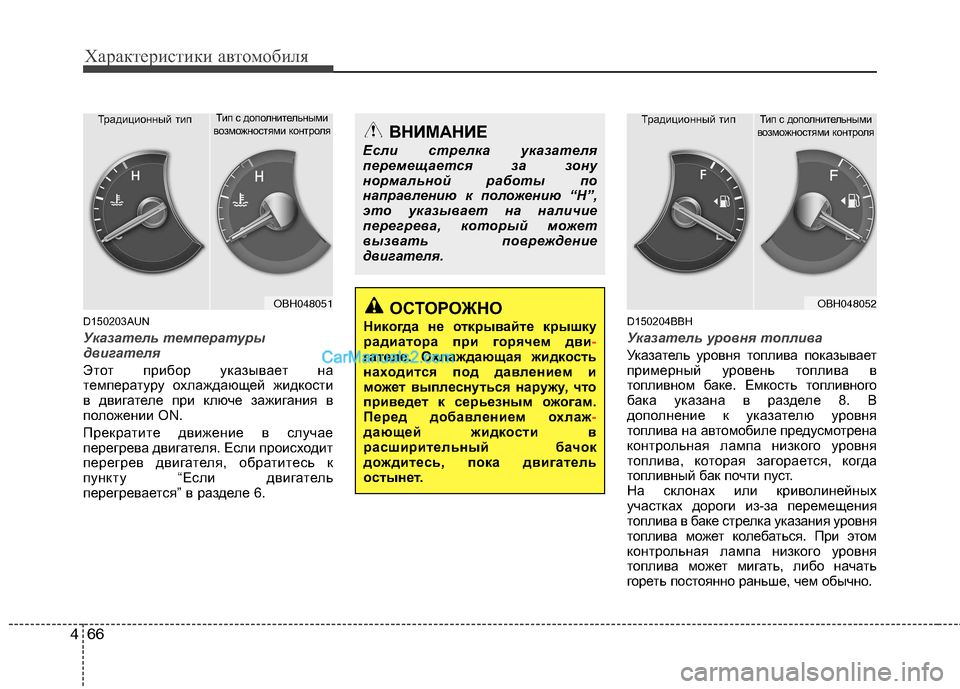

Указатель температуры
двигателя
Этот прибор указывает на
температуру охлаждающей жидкости
в двигателе при ключе зажигания в
положении ON.
Прекратите движение в случае
перегрева двигателя. Если происходит
перегрев двигателя, обратитесь к
пункту “Если двигатель
перегревается” в разделе 6. D150204BBH
Указатель уровня топлива
Указатель уровня топлива показывает
примерный уровень топлива в
топливном баке. Емкость топливного
бака указана в разделе 8. В
дополнение к указателю уровня
топлива на автомобиле предусмотрена
контрольная лампа низкого уровня
топлива, которая загорается, когда
топливный бак почти пуст.
На склонах или криволинейных
участках дороги из-за перемещения
топлива в баке стрелка указания уровня
топлива может колебаться. При этом
контрольная лампа низкого уровня
топлива может мигать, либо начать
гореть постоянно раньше, чем обычно.
ВНИМАНИЕ
Если стрелка указателя
перемещается за зону
нормальной работы по
направлению к положению “Н”,
это указывает на наличие
перегрева, который может
вызвать повреждение
двигателя.
ОСТОРОЖНО
Никогда не открывайте крышку
радиатора при горячем дви
-гателе. Охлаждающая жидкость
находится под давлением и
может выплеснуться наружу, что
приведет к серьезным ожогам.
Перед добавлением охлаж
-дающей жидкости в
расширительный бачок
дождитесь, пока двигатель
остынет.
OBH048051
Традиционный тип
Тип с дополнительными
возможностями контроля
OBH048052
Традиционный тип
Тип с дополнительными
возможностями контроля

467
Характеристики автомобиля
D150206ABH

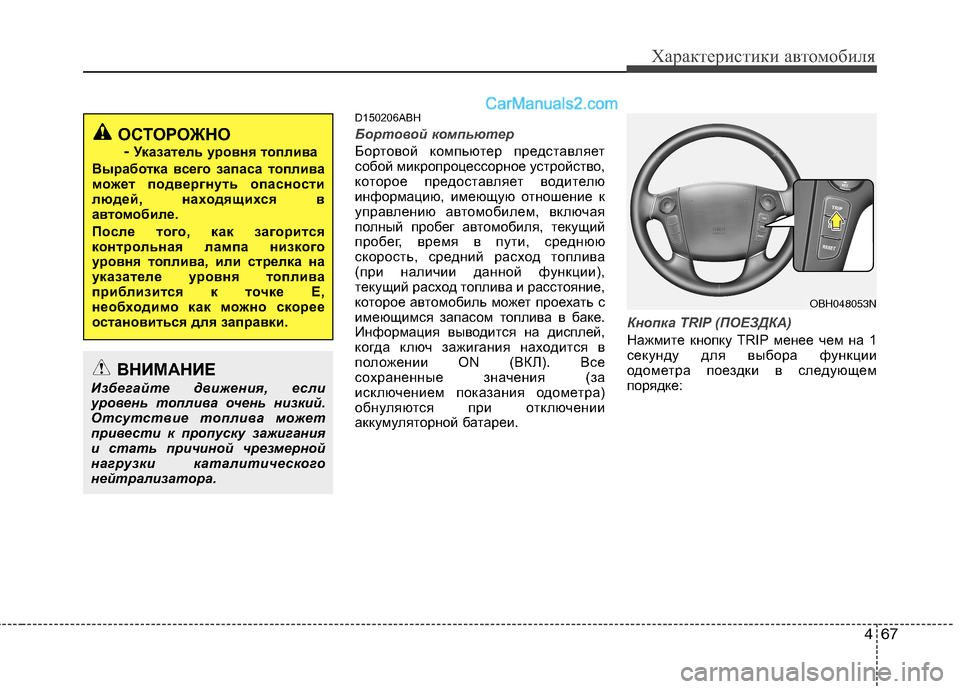

Бортовой компьютер
Бортовой компьютер представляет
собой микропроцессорное устройство,
которое предоставляет водителю
информацию, имеющую отношение к
управлению автомобилем, включая
полный пробег автомобиля, текущий
пробег, время в пути, среднюю
скорость, средний расход топлива
(при наличии данной функции),
текущий расход топлива и расстояние,
которое автомобиль может проехать с
имеющимся запасом топлива в баке.
Информация выводится на дисплей,
когда ключ зажигания находится в
положении ON (ВКЛ). Все
сохраненные значения (за
исключением показания одометра)
обнуляются при отключении
аккумуляторной батареи.
Кнопка TRIP (ПОЕЗДКА)
Нажмите кнопку TRIP менее чем на 1
секунду для выбора функции
одометра поездки в следующем
порядке:
ОСТОРОЖНО- Указатель уровня топлива
Выработка всего запаса топлива
может подв ергнуть опасности
людей, находящихся в
автом обиле.
После того, как загорится
контрольная лампа низкого
уровня топлива, или стрелка на
указателе уровня топлива
приблизится к точке Е,
необходимо как можно скорее
остановиться для заправки.
OBH048053N
ВНИМАНИЕ
Избегайте движения, если
уровень топлива очень низкий.
Отсутствие топлива может
привести к пропуску зажигания
и стать причиной чрезмерной
нагрузки каталитического
нейтрализатора.

Характеристики автомобиля
68
4
Традиционный тип
Тип с дополнительными
возможностями контроля

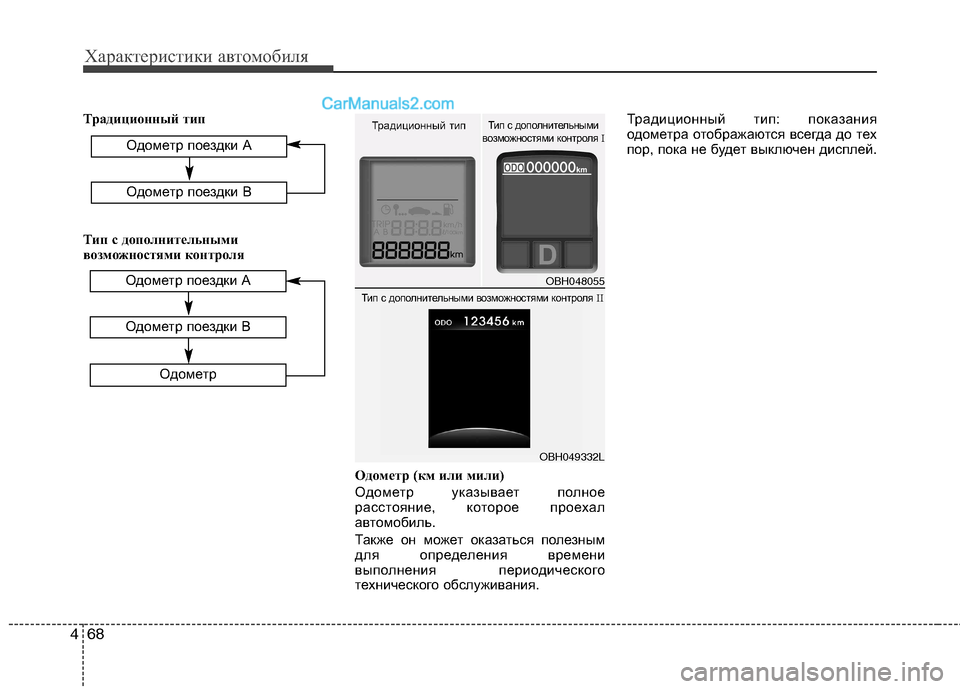

Одометр (км или мили)
Одометр указывает полное
расстояние, которое проехал
автомобиль.
Также он может оказаться полезным
для определения времени
выполнения периодического
технического обслуживания.Традиционный тип: показания
одометра отображаются всегда до тех
пор, пока не будет выключен дисплей.
Одометр поездки А
Одометр
Одометр поездки В
Одометр поездки А
Одометр поездки В
Традиционный тип
OBH048055
Тип с дополнительными
возможностями контроля I
Тип с дополнительными возможностями контроляII
OBH049332L

469
Характеристики автомобиля

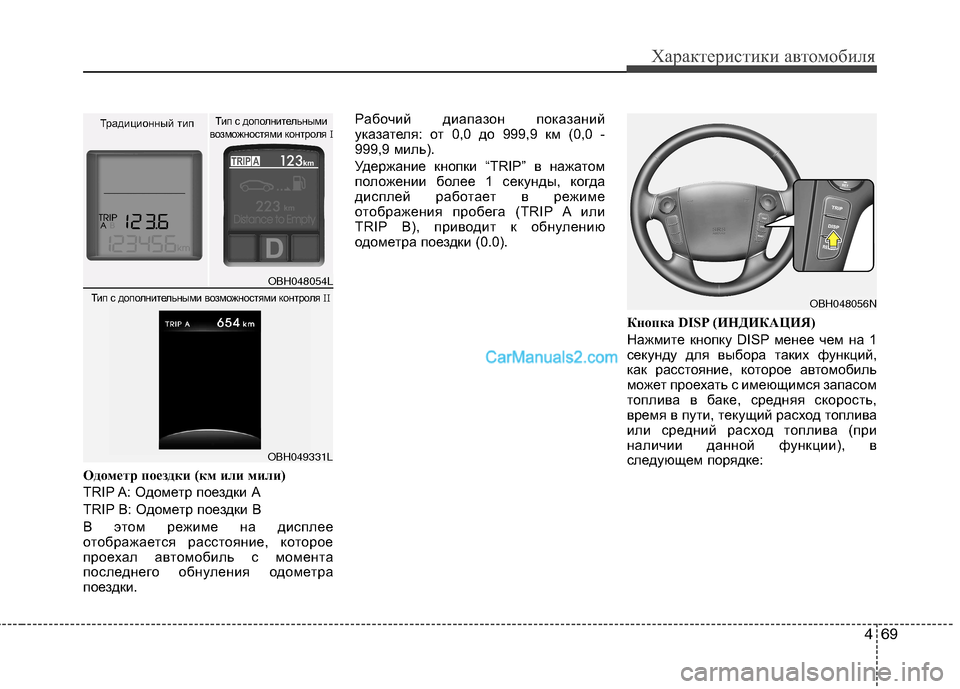

Одометр поездки (км или мили)
TRIP A: Одометр поездки А
TRIP B: Одометр поездки В
В этом режиме на дисплее
отображается расстояние, которое
проехал автомобиль с момента
последнего обнуления одометра
поездки. Рабочий диапазон показаний
указателя: от 0,0 до 999,9 км (0,0 -
999,9 миль).
Удержание кнопки “TRIP” в нажатом
положении более 1 секунды, когда
дисплей работает в режиме
отображения пробега (TRIP A или
TRIP B), приводит к обнулению
одометра поездки (0.0).
Кнопка DISP (ИНДИКАЦИЯ)
Нажмите кнопку DISP менее чем на 1
секунду для выбора таких функций,
как расстояние, которое автомобиль
может проехать с имеющимся запасом
топлива в баке, средняя скорость,
время в пути, текущий расход топлива
или средний расход топлива (при
наличии данной функции), в
следующем порядке:
Традиционный тип
OBH048054L
Тип с дополнительными
возможностями контроля I
Тип с дополнительными возможностями контроля II
OBH049331LOBH048056N

Характеристики автомобиля
70
4

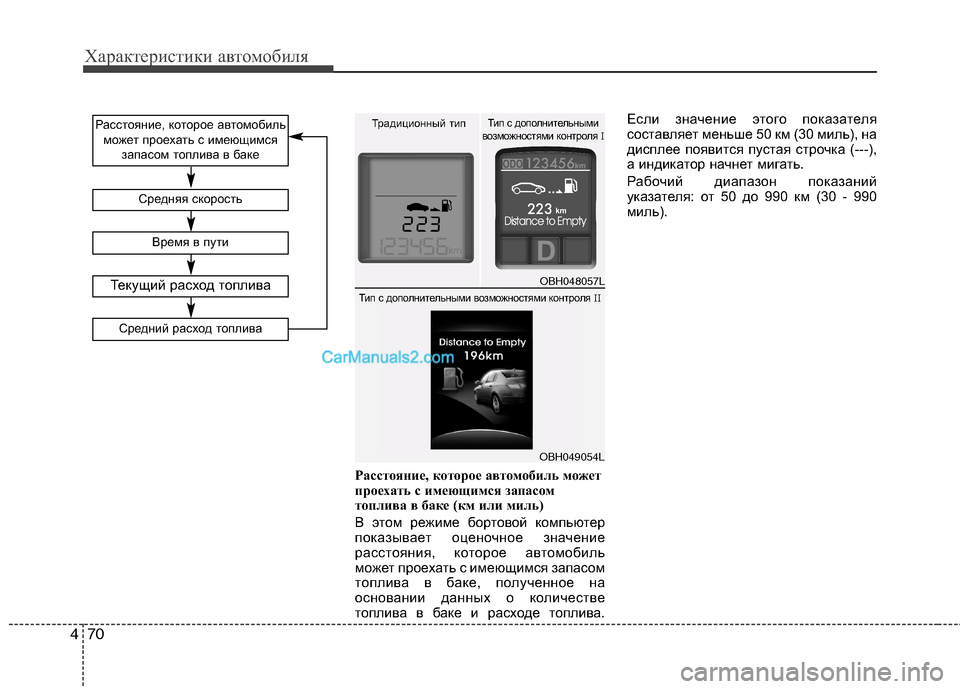

Расстояние, которое автомобиль может
проехать с имеющимся запасом
топлива в баке (км или миль)
В этом режиме бортовой компьютер
показывает оценочное значение
расстояния, которое автомобиль
может проехать с имеющимся запасом
топлива в баке, полученное на
основании данных о количестве
топлива в баке и расходе топлива. Если значение этого показателя
составляет меньше 50 км (30 миль), на
дисплее появится пустая строчка (---),
а индикатор начнет мигать.
Рабочий диапазон показаний
указателя: от 50 до 990 км (30 - 990
миль).
Расстояние, которое автомобиль
может проехать с имеющимся запасом топлива в баке
Время в пути
Средняя скорость
Средний расход топлива
Текущий расход топлива
Традиционный тип
OBH048057L
Тип с дополнительными
возможностями контроля I
Тип с дополнительными возможностями контроляII
OBH049054L

471
Характеристики автомобиля

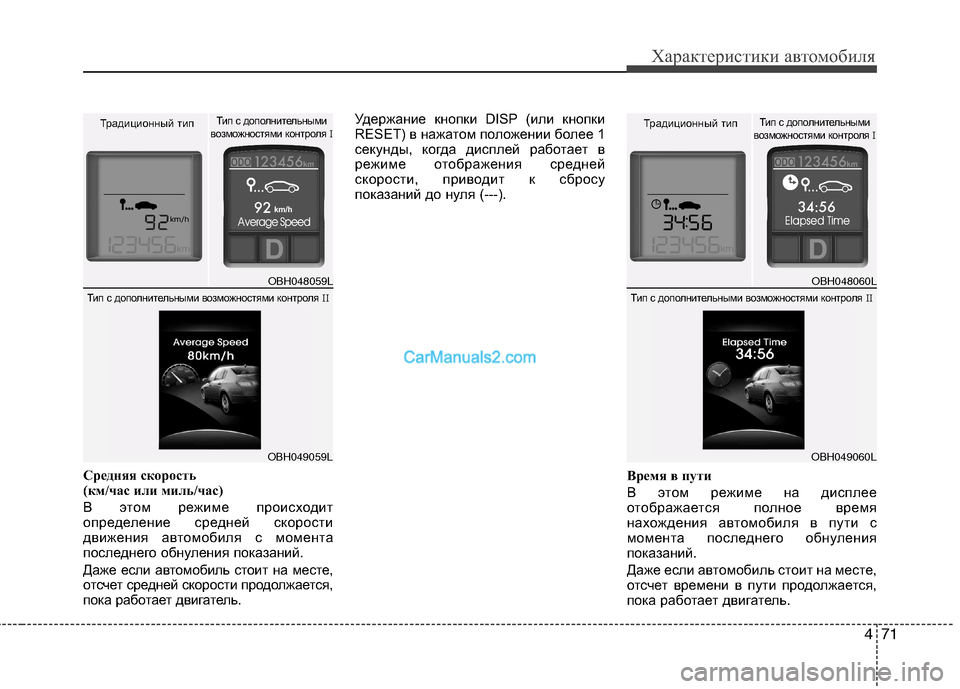

Средняя скорость
(км/час или миль/час)
В этом режиме происходит
определение средней скорости
движения автомобиля с момента
последнего обнуления показаний.
Даже если автомобиль стоит на месте,
отсчет средней скорости продолжается,
пока работает двигатель.Удержание кнопки DISP (или кнопки
RESET) в нажатом положении более 1
секунды, когда дисплей работает в
режиме отображения средней
скорости, приводит к сбросу
показаний до нуля (---).
Время в пути
В этом режиме на дисплее
отображается полное время
нахождения автомобиля в пути с
момента последнего обнуления
показаний.
Даже если автомобиль стоит на месте,
отсчет времени в пути продолжается,
пока работает двигатель.
Традиционный тип
OBH048059L
Тип с дополнительными
возможностями контроля I
Тип с дополнительными возможностями контроляII
OBH049059L
Традиционный тип
OBH048060L
Тип с дополнительными
возможностями контроля I
Тип с дополнительными возможностями контроляII
OBH049060L

Характеристики автомобиля
72
4

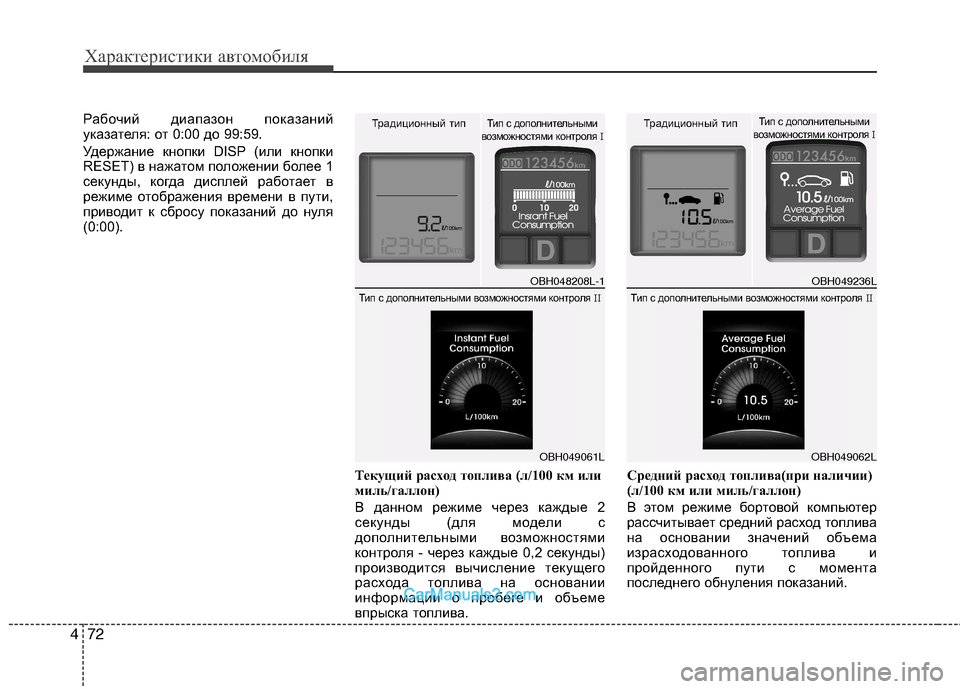

Рабочий диапазон показаний
указателя: от 0:00 до 99:59.
Удержание кнопки DISP (или кнопки
RESET) в нажатом положении более 1
секунды, когда дисплей работает в
режиме отображения времени в пути,
приводит к сбросу показаний до нуля
(0:00).
Текущий расход топлива (л/100 км или
миль/галлон)
В данном режиме через каждые 2
секунды (для модели с
дополнительными возможностями
контроля - через каждые 0,2 секунды)
производится вычисление текущего
расхода топлива на основании
информации о пробеге и объеме
впрыска топлива.Средний расход топлива(при наличии)
(л/100 км или миль/галлон)
В этом режиме бортовой компьютер
рассчитывает средний расход топлива
на основании значений объема
израсходованного топлива и
пройденного пути с момента
последнего обнуления показаний. Традиционный тип
OBH048208L-1
Тип с дополнительными
возможностями контроля I
Тип с дополнительными возможностями контроляII
OBH049061L
Традиционный тип
OBH049236L
Тип с дополнительными
возможностями контроля I
Тип с дополнительными возможностями контроляII
OBH049062L
