Техническое обслуживание
56
7
✽✽
К СВЕДЕНИЮ
• Если предохранитель извлечен из панели плавких предохранителей,
не будут работать звуковая
сигнализация, аудиосистема, часы,
лампы, установленные в салоне, и
т.д. После установки
предохранителя на место
некоторые приборы будет
необходимо повторно настроить.
(См. пункт “Аккумуляторная
батарея” в данном разделе).
• Даже при извлеченном предохранителе с памятью
аккумуляторная батарея может
продолжать разряжаться из-за
работающих фар или других
электрических устройств.
G210200AEN

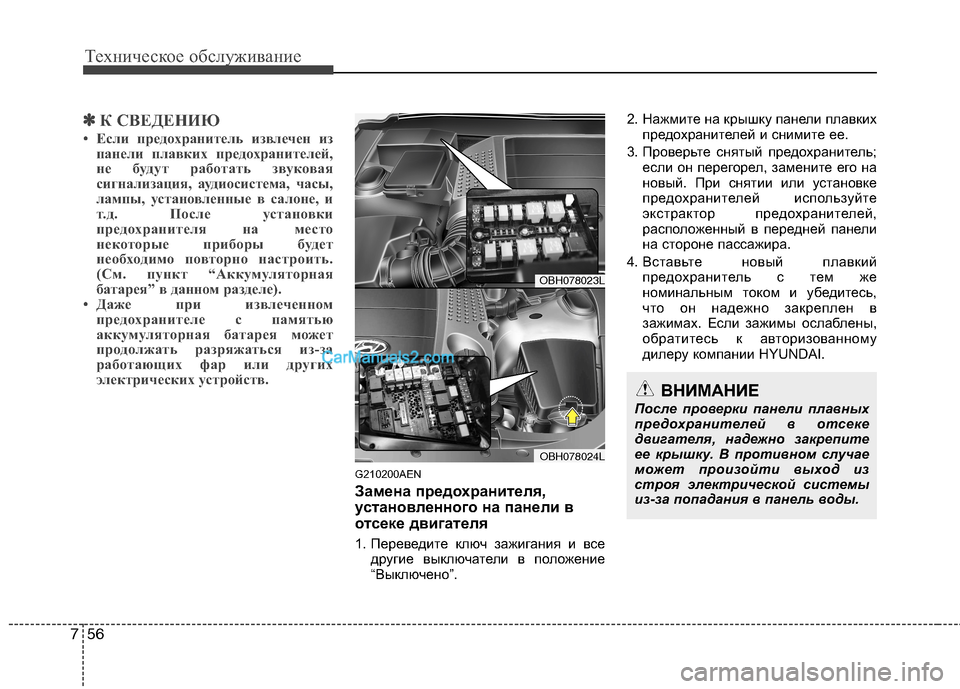

Замена предохранителя,
установленного на панели в
отсеке двигателя
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”. 2. Нажмите на крышку панели плавких
предохранителей и снимите ее.
3. Проверьте снятый предохранитель; если он перегорел, замените его на
новый. При снятии или установке
предохранителей используйте
экстрактор предохранителей,
расположенный в передней панели
на стороне пассажира.
4. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. Если зажимы ослаблены,
обратитесь к авторизованному
дилеру компании HYUNDAI.
OBH078023L
OBH078024L
ВНИМАНИЕ
После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите
ее крышку. В противном случае
может произойти выход из
строя электрической системы
из-за попадания в панель воды.

757
Техническое обслуживание
G210201ABH

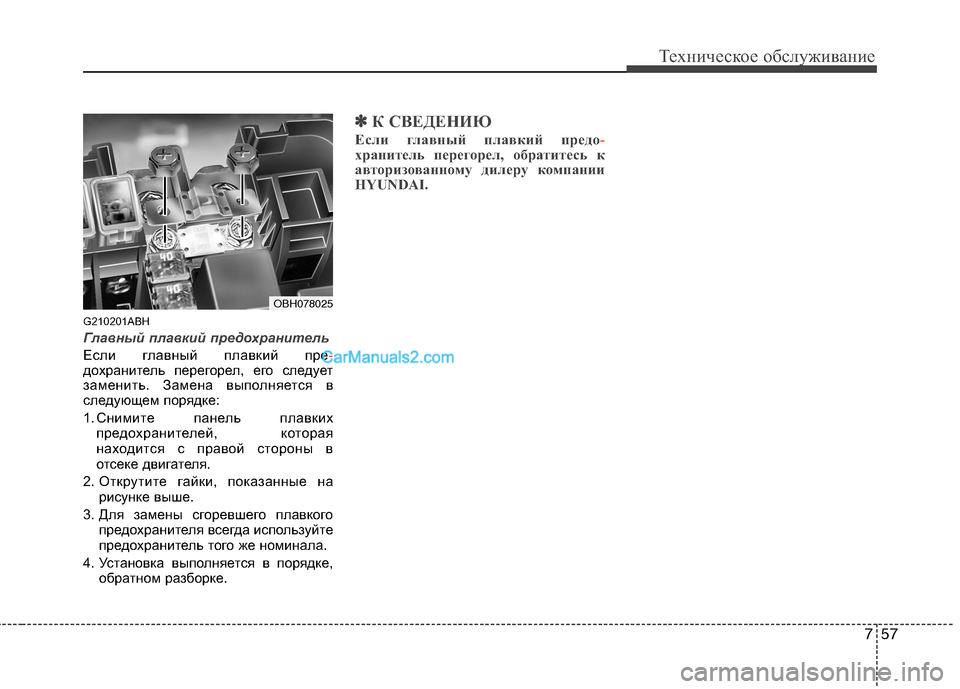

Главный плавкий предохранитель
Если главный плавкий пре-дохранитель перегорел, его следует
заменить. Замена выполняется в
следующем порядке:
1. Снимите панель плавкихпредохранителей, которая
находится с правой стороны в
отсеке двигателя.
2. Открутите гайки, показанные на рисунке выше.
3. Для замены сгоревшего плавкого предохранителя всегда используйте
предохранитель того же номинала.
4. Установка выполняется в порядке, обратном разборке.
✽✽ К СВЕДЕНИЮ
Если главный плавкий предо
-хранитель перегорел, обратитесь к
авторизованному дилеру компании
HYUNDAI.
OBH078025

Техническое обслуживание
58
7
✽✽
К СВЕДЕНИЮ
Отдельные пункты описания панели
предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на
момент издания. При проверке
панели предохранителей своего
автомобиля используйте табличку,

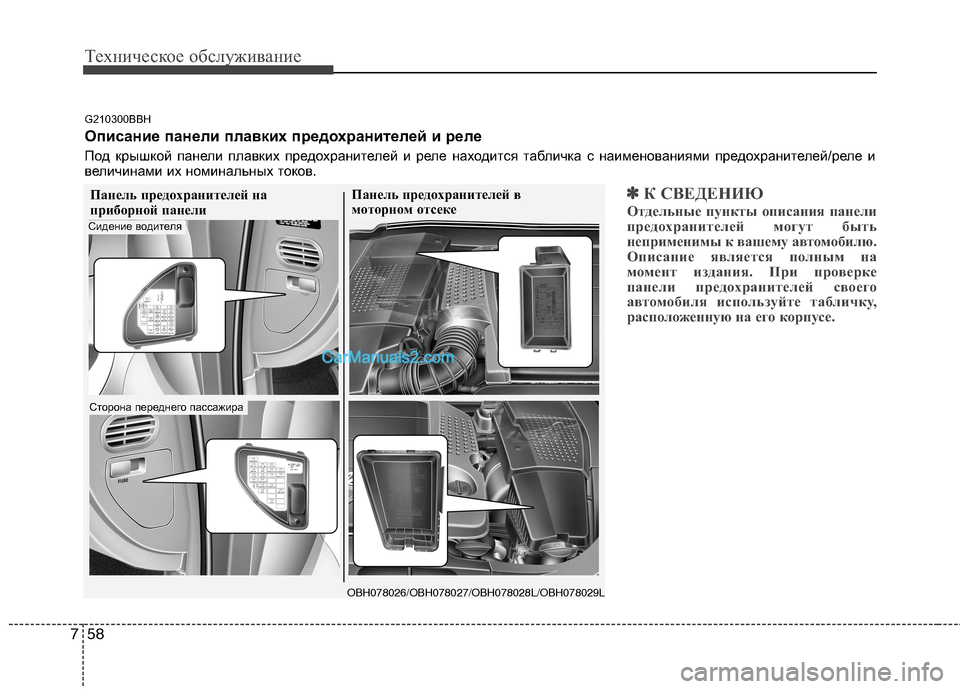

расположенную на его корпусе.Панель предохранителей на
приборной панели Панель предохранителей в
моторном отсеке
OBH078026/OBH078027/OBH078028L/OBH078029L
G210300BBH
Описание панели плавких предохранителей и реле
Под крышкой панели плавких предохранителей и реле нах
одится табличка с наименованиями предохранителей/реле и
величинами их номинальных токов.
Сидение водителя
Сторона переднего пассажира

759
Техническое обслуживание

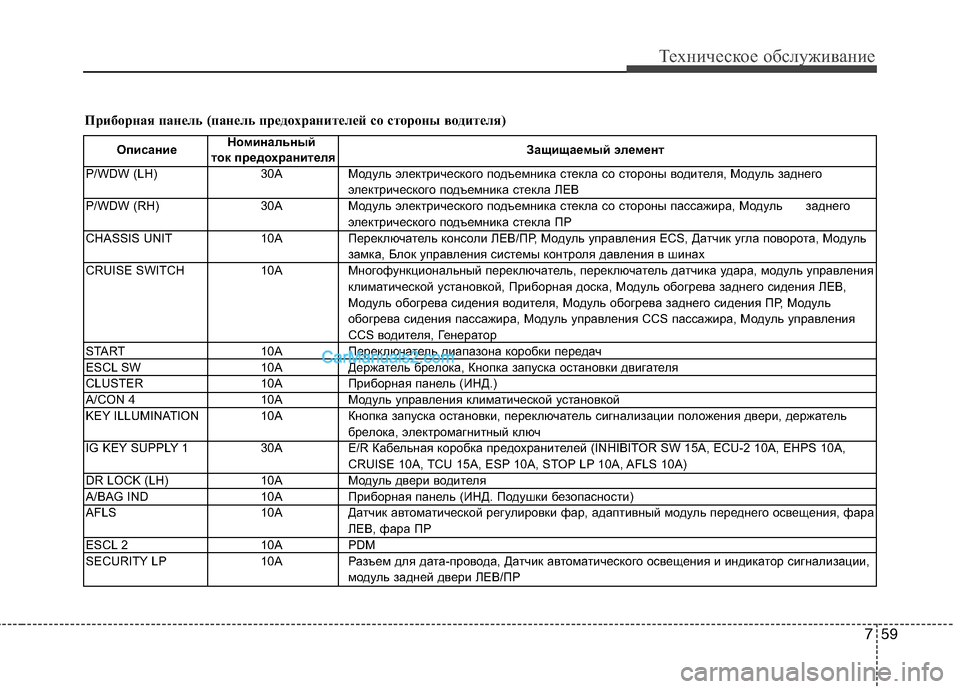

Приборная панель (панель предохранителей со стороны водителя)
ОписаниеНоминальный
Защищаемый элемент
ток предохранителя
P/WDW (LH) 30A Модуль электрического подъемника стекла со стор оны водителя, Модуль заднего
электрического подъемника стекла ЛЕВ
P/WDW (RH) 30A Модуль электрического подъемника стекла со стор оны пассажира, Модуль заднего
электрического подъемника стекла ПР
CHASSIS UNIT 10A Переключатель консоли ЛЕВ/ПР, Модуль управлени я ECS, Датчик угла поворота, Модуль
замка, Блок управления системы контроля давления в шина х
CRUISE SWITCH 10A Многофункциональный переключатель, переключа тель датчика удара, модуль управления
климатической установкой, Приборная доска, Модуль обогрев а заднего сидения ЛЕВ,
Модуль обогрева сидения водителя, Модуль обогрева задн его сидения ПР, Модуль
обогрева сидения пассажира, Модуль управления CCS пассажира, Модуль управления
CCS водителя, Генератор
START 10A Переключатель диапазона коробки передач
ESCL SW 10A Держатель брелока, Кнопка запуска остановки двига теля
CLUSTER 10A Приборная панель (ИНД.)
A/CON 4 10A Модуль управления климатической установкой
KEY ILLUMINATION 10A Кнопка запуска остановки, переключатель сигнализации положения двери, держатель
брелока, электромагнитный ключ
IG KEY SUPPLY 1 30A E/R Кабельная коробка предохранителей (INHIBI TOR SW 15A, ECU-2 10A, EHPS 10A,
CRUISE 10A, TCU 15A, ESP 10A, STOP LP 10A, AFLS 10A)
DR LOC (LH) 10A Модуль двери водителя
A/BAG IND 10A Приборная панель (ИНД. Подушки безопасности)
AFLS 10A Датчик автоматической регулировки фар, адаптивный м одуль переднего освещения, фара
ЛЕВ, фара ПР
ESCL 2 10A PDM
SECURITY LP 10A Разъем для дата-провода, Датчик автоматического освещения и индикатор сигнализации,
модуль задней двери ЛЕВ/ПР

Техническое обслуживание
60
7

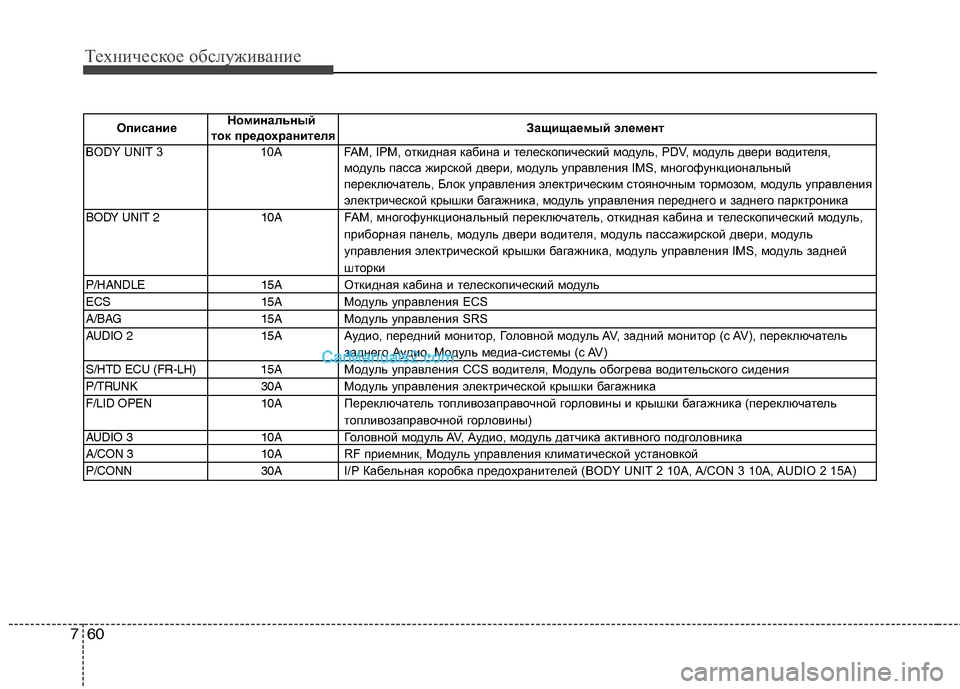

Описание Номинальный
Защищаемый элемент
ток предохранителя
BODY UNIT 3 10A FAM, IPM, откидная кабина и телескопический моду ль, PDV, модуль двери водителя,
модуль пасса жирской двери, модуль управления IMS, многофункц иональный
переключатель, Блок управления электрическим стояночным тор мозом, модуль управления
электрической крышки багажника, модуль управления передне го и заднего парктроника
BODY UNIT 2 10A FAM, многофункциональный переключатель, откидная кабина и телескопический модуль,
приборная панель, модуль двери водителя, модуль пассажирск ой двери, модуль
управления электрической крышки багажника, модуль управлен ия IMS, модуль задней
шторки
P/HANDLE 15A Откидная кабина и телескопический модуль
ECS 15A Модуль управления ECS
A/BAG 15A Модуль управления SRS
AUDIO 2 15A Аудио, передний монитор, Головной модуль AV, задний монитор (с AV), переключатель
заднего Аудио, Модуль медиа-системы (с AV)
S/HTD ECU (FR-LH) 15A Модуль управления CCS водителя, Модуль обогрева водител ьского сидения
P/TRUNK 30A Модуль управления электрической крышки багажника
F/LID OPEN 10A Переключатель топливозаправочной горловины и крышки ба гажника (переключатель
топливозаправочной горловины)
AUDIO 3 10A Головной модуль AV, Аудио, модуль датчика активного подг оловника
A/CON 3 10A RF приемник, Модуль управления климатической установкой
P/CONN 30A I/P Кабельная коробка предохранителей (BODY UNIT 2 10A, A/CO N 3 10A, AUDIO 2 15A)

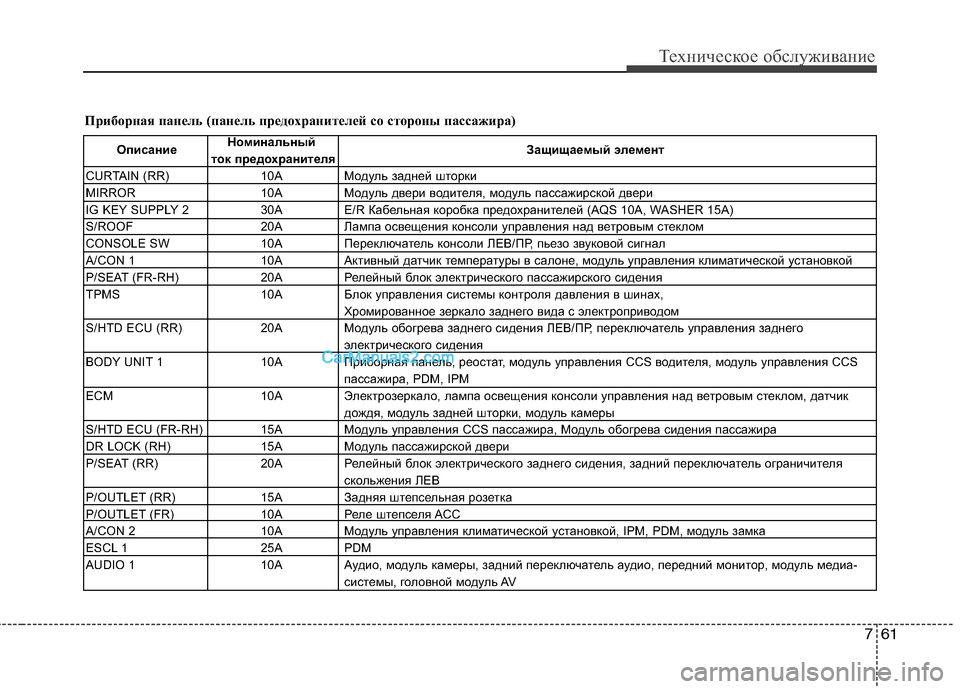

ОписаниеНоминальный
Защищаемый элемент
ток предохранителя
CURTAIN (RR) 10A Модуль задней шторки
MIRROR 10A Модуль двери водителя, модуль пассажирской двери
IG KEY SUPPLY 2 30A E/R Кабельная коробка предохранителей (AQS 10A, WASHER 15A)
S/ROOF 20A Лампа освещения консоли управления над ветровы м стеклом
CONSOLE SW 10A Переключатель консоли ЛЕВ/ПР, пьезо звуковой сиг нал
A/CON 1 10A Активный датчик температуры в салоне, модуль упра вления климатической установкой
P/SEAT (FR-RH) 20A Релейный блок электрического пассажирского сиден ия
TPMS 10A Блок управления системы контроля давления в шинах, Хромированное зеркало заднего вида с электроприводом
S/HTD ECU (RR) 20A Модуль обогрева заднего сидения ЛЕВ/ПР, п ереключатель управления заднего
электрического сидения
BODY UNIT 1 10A Приборная панель, реостат, модуль управления CCS водителя, модуль управления CCS
пассажира, PDM, IPM
ECM 10A Электрозеркало, лампа освещения консоли управлени я над ветровым стеклом, датчик
дождя, модуль задней шторки, модуль камеры
S/HTD ECU (FR-RH) 15A Модуль управления CCS пассажира, Модуль об огрева сидения пассажира
DR LOC (RH) 15A Модуль пассажирской двери
P/SEAT (RR) 20A Релейный блок электрического заднего сидения, задний переключатель ограничителя
скольжения ЛЕВ
P/OUTLET (RR) 15A Задняя штепсельная розетка
P/OUTLET (FR) 10A Реле штепселя ACC
A/CON 2 10A Модуль управления климатической установкой, IPM, PD M, модуль замка
ESCL 1 25A PDM
AUDIO 1 10A Аудио, модуль камеры, задний переключатель ау дио, передний монитор, модуль медиа-
системы, головной модуль AV
761
Техническое обслуживание
Приборная панель (панель предохранителей со стороны пассажира)

Техническое обслуживание
62
7

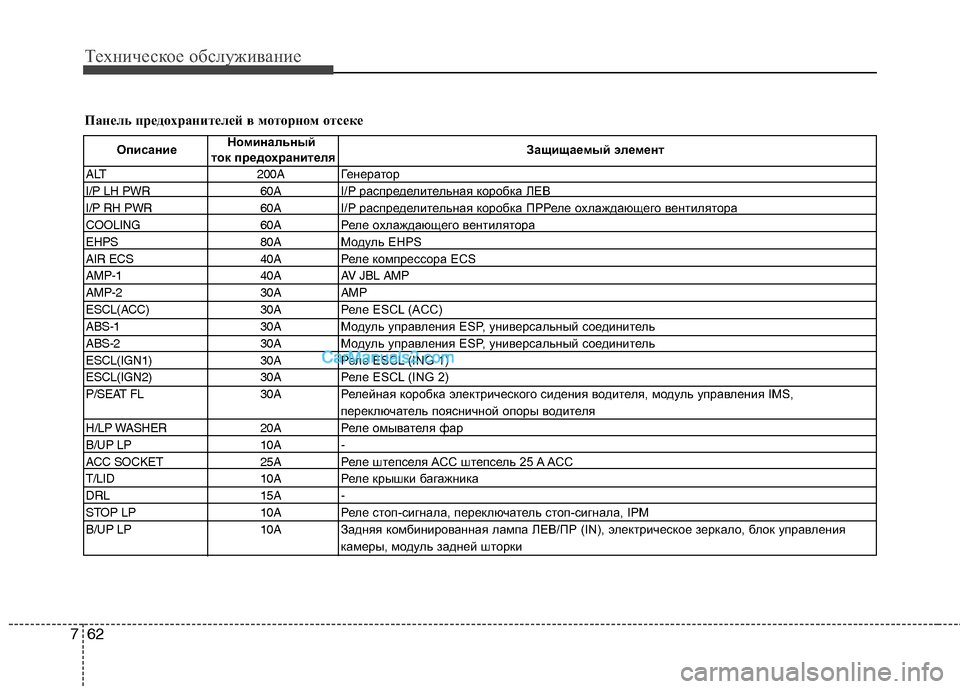

Описание Номинальный
Защищаемый элемент
ток предохранителя
ALT 200A Генератор
I/P LH PWR 60A I/P распределительная коробка ЛЕВ
I/P RH PWR 60A I/P распределительная коробка ПРРеле охлаждающего вентилято ра
COOLING 60A Реле охлаждающего вентилятора
EHPS 80A Модуль EHPS
AIR ECS 40A Реле компрессора ECS
AMP-1 40A AV JBL AMP
AMP-2 30A AMP
ESCL(ACC) 30A Реле ESCL (ACC)
ABS-1 30A Модуль управления ESP, универсальный соединитель
ABS-2 30A Модуль управления ESP, универсальный соединитель
ESCL(IGN1) 30A Реле ESCL (ING 1)
ESCL(IGN2) 30A Реле ESCL (ING 2)
P/SEAT FL 30A Релейная коробка электрического сидения водителя, модул ь управления IMS,
переключатель поясничной опоры водителя
H/LP WASHER 20A Реле омывателя фар
B/UP LP 10A -
ACC SOCKET 25A Реле штепселя ACC штепсель 25 A ACC
T/LID 10A Реле крышки багажника
DRL 15A -
STOP LP 10A Реле стоп-сигнала, переключатель стоп-сигнала, IPM
B/UP LP 10A Задняя комбинированная лампа ЛЕВ/ПР (IN), электрическое зерк ало, блок управления
камеры, модуль задней шторки

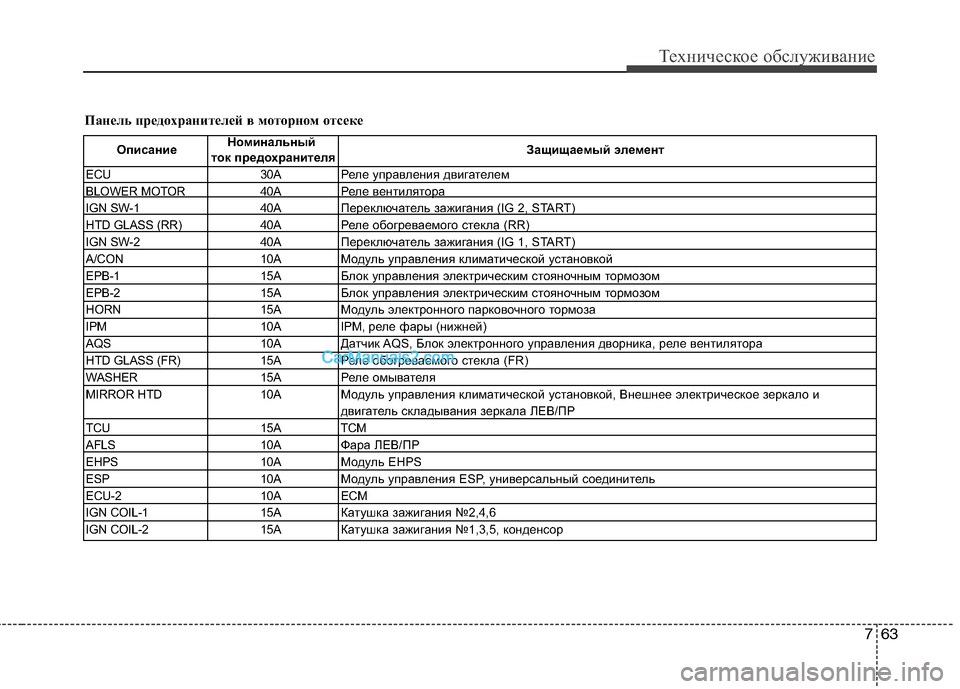

Панель предохранителей в моторном отсеке

763
Техническое обслуживание
ОписаниеНоминальный
Защищаемый элемент
ток предохранителя
ECU 30A Реле управления двигателем
BLOWER MOTOR 40A Реле в ентилятора
IGN SW-1 40A Переключатель зажигания (IG 2, START)
HTD GLASS (RR) 40A Реле обогреваемого стекла (RR)
IGN SW-2 40A Переключатель зажигания (IG 1, START)
A/CON 10A Модуль управления климатической установкой
EPB-1 15A Блок управления электрическим стояночным тормозом
EPB-2 15A Блок управления электрическим стояночным тормозом
HORN 15A Модуль элек тронного парковочного тормоза
IPM 10A IPM, реле фары (нижней)
AQS 10A Датчик AQS, Блок электронного управления дворника, реле вентилятора
HTD GLASS (FR) 15A Реле обогреваемого стекла (FR)
WASHER 15A Реле омывателя
MIRROR HTD 10A Модуль управления климатической установкой, Внешнее электрическое з еркало и
двигатель складывания зеркала ЛЕВ/ПР
TCU 15A TCM
AFLS 10A Фара ЛЕВ/ПР
EHPS 10A Модуль EHPS
ESP 10A Модуль управления ESP, универсальный соединитель
ECU-2 10A ECM
IGN COIL-1 15A Катушка зажигания №2,4,6
IGN COIL-2 15A Катушка зажигания №1,3,5, конденсор
Панель предохранителей в моторном отсеке

Техническое обслуживание
64
7

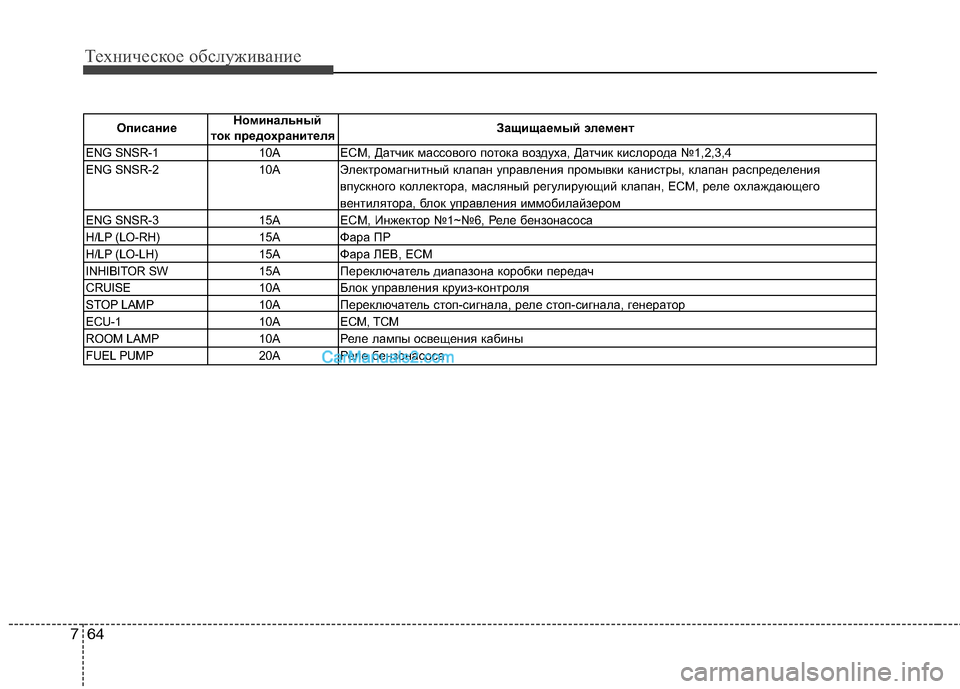

Описание Номинальный
Защищаемый элемент
ток предохранителя
ENG SNSR-1 10A ECM, Датчик массового потока воздуха, Датчик кислорода №1,2, 3,4
ENG SNSR-2 10A Элек тромагнитный клапан управления промывки канистры, клапан распределения
впускного коллектора, масляный регулирующий клапан, ECM, реле охлаждающего
вентилятора, блок управления иммобилайзером
ENG SNSR-3 15A ECM, Инжектор №1~№6, Реле бензонасоса
H/LP (LO-RH) 15A Фара ПР
H/LP (LO-LH) 15A Фара ЛЕВ, ECM
INHIBITOR SW 15A Переключатель диапазона коробки передач
CRUISE 10A Блок управления круиз-контроля
STOP LAMP 10A Переключатель стоп-сигнала, реле стоп-сигнала, генератор
ECU-1 10A ECM, TCM
ROOM LAMP 10A Реле лампы освещения кабины
FUEL PUMP 20A Реле бенз онасоса

765
Техническое обслуживание

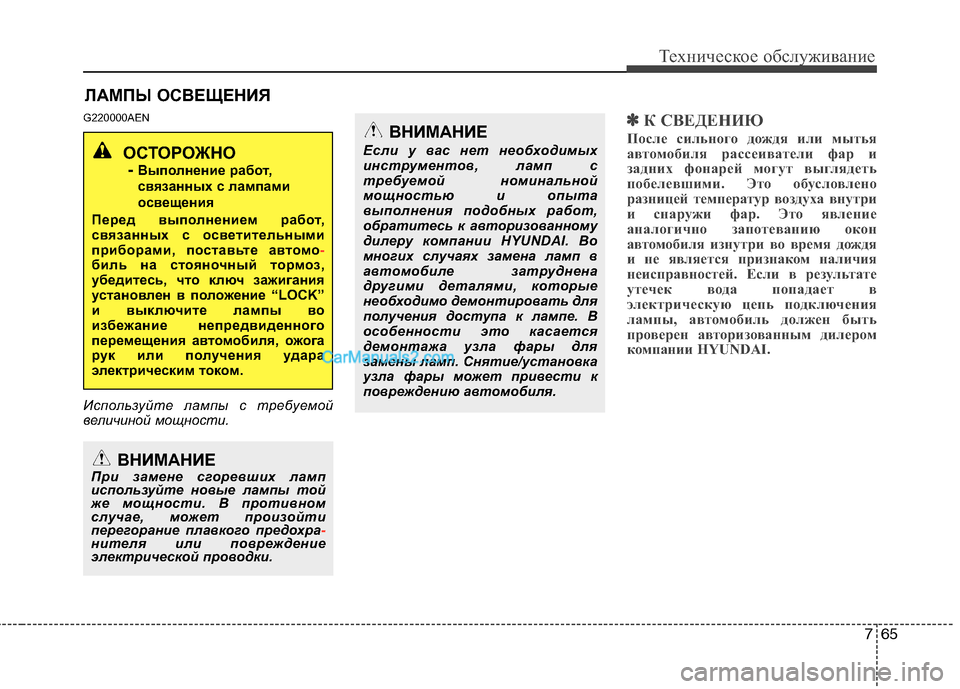

ЛАМПЫ ОСВЕЩЕНИЯ
G220000AEN
Используйте лампы с требуемой
величиной мощности.
✽✽ К СВЕДЕНИЮ
После сильного дождя или мытья
автомобиля рассеиватели фар и
задних фонарей могут выглядеть
побелевшими. Это обусловлено
разницей температур воздуха внутри
и снаружи фар. Это явление
аналогично запотеванию окон
автомобиля изнутри во время дождя
и не является признаком наличия
неисправностей. Если в результате
утечек вода попадает в
электрическую цепь подключения
лампы, автомобиль должен быть
проверен авторизованным дилером
компании HYUNDAI.
ОСТОРОЖНО - Выполнение работ,
связанных с лампами
освещения
Перед выполнением работ,
связанных с осветительными
приборами, поставьте а втомо
-биль на стояночный то рмоз,
убедитесь, что ключ зажигания
установлен в положение “LOCK”
и выключите лампы во
избежание непредвиденного
перемещения а втомобиля, ожога
рук или получения удара
электрическим током.
ВНИМАНИЕ
При замене сгоревших ламп
используйте новые лампы той
же мощности. В противном
случае, может произойти
перегорание плавкого предохра
-нителя или повреждение
электрической проводки.
ВНИМАНИЕ
Если у вас нет необходимых
инструментов, ламп с
требуемой номинальной
мощностью и опыта
выполнения подобных работ,
обратитесь к авторизованному
дилеру компании HYUNDAI. Во
многих случаях замена ламп в
автомобиле затруднена
другими деталями, которые
необходимо демонтировать для
получения доступа к лампе. В
особенности это касается
демонтажа узла фары для
замены ламп. Снятие/установка
узла фары может привести к
повреждению автомобиля.
