Техническое обслуживание
2
7

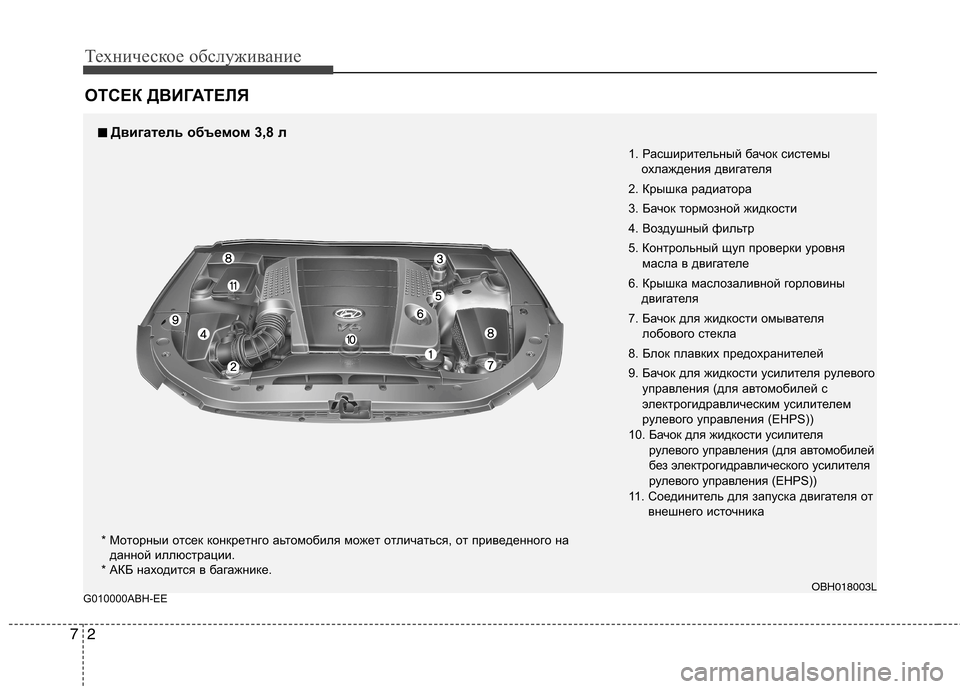

ОТСЕК ДВИГАТЕЛЯ
G010000ABH-EE
1. Расширительный бачок системы охлаждения двигателя
2. Крышка радиатора
3. Бачок тормозной жидкости
4. Воздушный фильтр
5. Контрольный щуп проверки уровня масла в двигателе
6. Крышка маслозаливной горловины двигателя
7. Бачок для жидкости омывателя лобового стекла
8. Блок плавких предохранителей
9. Бачок для жидкости усилителя рулевого управления (для автомобилей с
электрогидравлическим усилителем
рулевого управления (EHPS))
10. Бачок для жидкости усилителя рулевого управления (для автомобилей
без электрогидравлического усилителя
рулевого управления (EHPS))
11. Соединитель для запуска двигателя от внешнего источника
OBH018003L
■■Двигатель объ емом 3,8 л
* Moтopныи oтceк кoнкpeтнгo aьтoмoбиля мoжeт oтличaтьcя, oт пpив eдeннoгo нa
дaннoй иллюcтpaции.
* АКБ находится в багажнике.

73
Техническое обслуживание

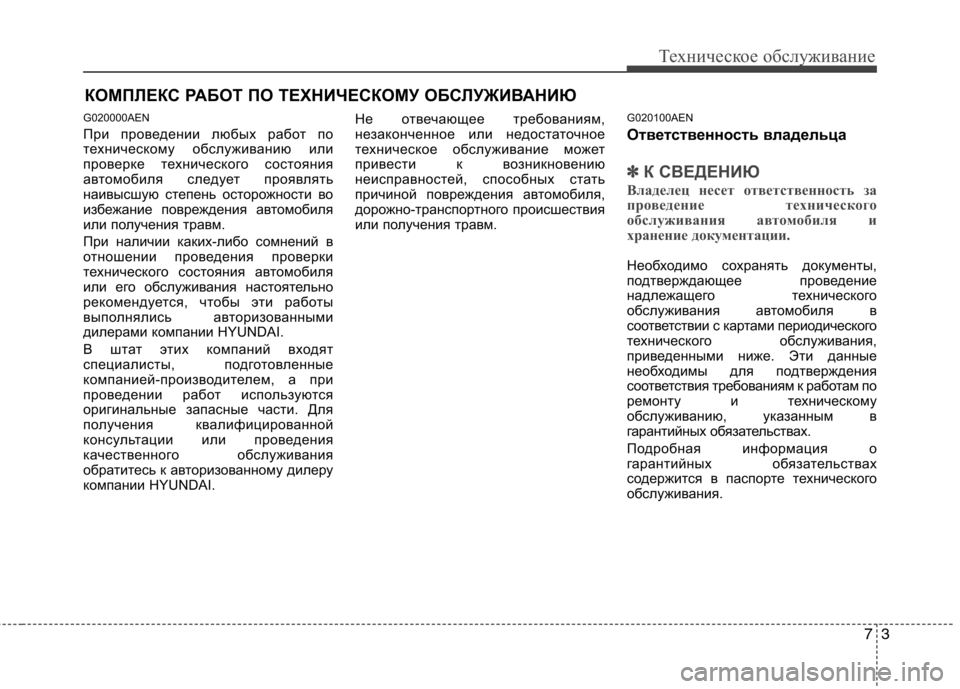

КОМПЛЕКС РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
G020000AEN
При проведении любых работ по
техническому обслуживанию или
проверке технического состояния
автомобиля следует проявлять
наивысшую степень осторожности во
избежание повреждения автомобиля
или получения травм.
При наличии каких-либо сомнений в
отношении проведения проверки
технического состояния автомобиля
или его обслуживания настоятельно
рекомендуется, чтобы эти работы
выполнялись авторизованными
дилерами компании HYUNDAI.
В штат этих компаний входят
специалисты, подготовленные
компанией-производителем, а при
проведении работ используются
оригинальные запасные части. Для
получения квалифицированной
консультации или проведения
качественного обслуживания
обратитесь к авторизованному дилеру
компании HYUNDAI. Не отвечающее требованиям,
незаконченное или недостаточное
техническое обслуживание может
привести к возникновению
неисправностей, способных стать
причиной повреждения автомобиля,
дорожно-транспортного происшествия
или получения травм.
G020100AEN
Ответственность владельца
✽✽
К СВЕДЕНИЮ
Владелец несет ответственность за
проведение технического
обслуживания автомобиля и
хранение документации.
Необходимо сохранять документы,
подтверждающее проведение
надлежащего технического
обслуживания автомобиля в
соответствии с картами периодического
технического обслуживания,
приведенными ниже. Эти данные
необходимы для подтверждения
соответствия требованиям к работам по
ремонту и техническому
обслуживанию, указанным в
гарантийных обязательствах.
Подробная информация о
гарантийных обязательствах
содержится в паспорте технического
обслуживания.

Техническое обслуживание
4
7

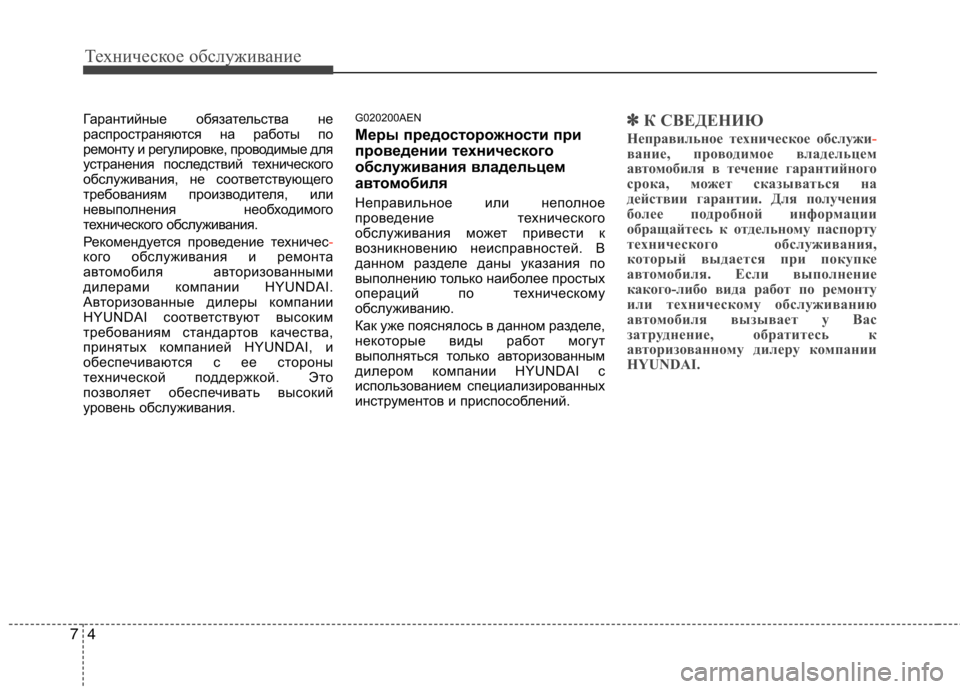

Гарантийные обязательства не
распространяются на работы по
ремонту и регулировке, проводимые для
устранения последствий технического
обслуживания, не соответствующего
требованиям производителя, или
невыполнения необходимого
технического обслуживания.
Рекомендуется проведение техничес
-кого обслуживания и ремонта
автомобиля авторизованными
дилерами компании HYUNDAI.
Авторизованные дилеры компании
HYUNDAI соответствуют высоким
требованиям стандартов качества,
принятых компанией HYUNDAI, и
обеспечиваются с ее стороны
технической поддержкой. Это
позволяет обеспечивать высокий
уровень обслуживания. G020200AEN
Меры предосторожности при
проведении технического
обслуживания владельцем
автомобиля
Неправильное или неполное
проведение технического
обслуживания может привести к
возникновению неисправностей. В
данном разделе даны указания по
выполнению только наиболее простых
операций по техническому
обслуживанию.
Как уже пояснялось в данном разделе,
некоторые виды работ могут
выполняться только авторизованным
дилером компании HYUNDAI с
использованием специализированных
инструментов и приспособлений.
✽✽
К СВЕДЕНИЮ
Неправильное техническое обслужи
-вание, проводимое владельцем
автомобиля в течение гарантийного
срока, может сказываться на
действии гарантии. Для получения
более подробной информации
обращайтесь к отдельному паспорту
технического обслуживания,
который выдается при покупке
автомобиля. Если выполнение
какого-либо вида работ по ремонту
или техническому обслуживанию
автомобиля вызывает у Вас
затруднение, обратитесь к
авторизованному дилеру компании
HYUNDAI.

75
Техническое обслуживание
(продолжение)

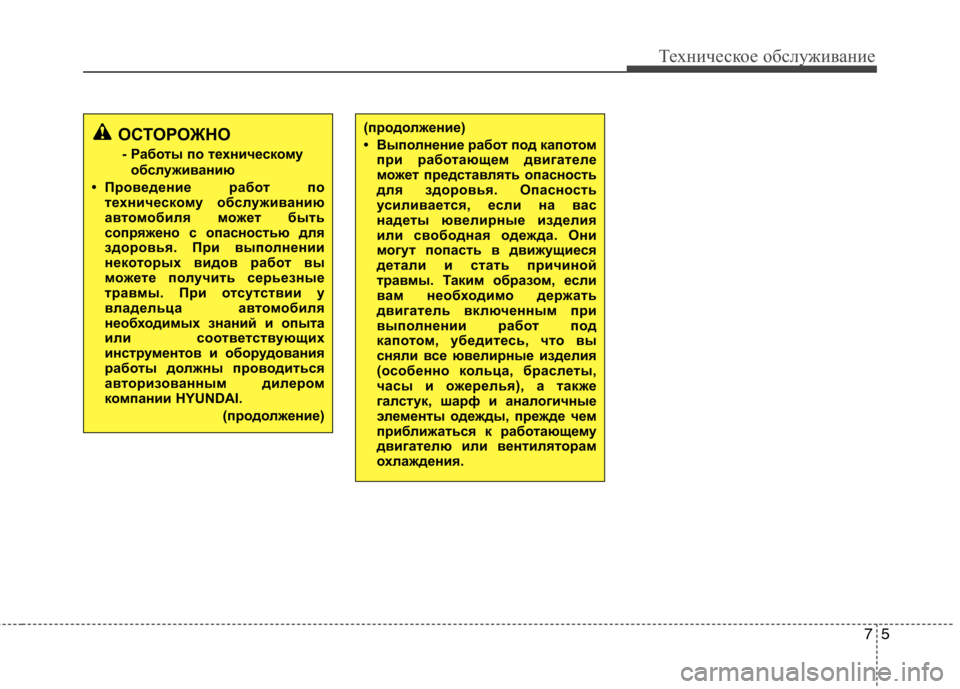

• Выполнение работ под капотомпри работающем двигателе
может представлять опасность
для здоровья. Опасность
усиливается, если на вас
надеты ювелирные изделия
или свободная одежда. Они
могут попасть в движущиеся
детали и стать причиной
травмы. Таким образом, если
вам необходимо держать
двигатель включенным при
выполнении работ под
капотом, убедитесь, что вы
сняли все ювелирные изделия
(особенно кольца, браслеты,
часы и ожерелья), а также
галстук, шарф и аналогичные
элементы одежды, прежде чем
приближаться к работающему
двигателю или вентиляторам
охлаждения.ОСТОРОЖНО
- Работы по техничес кому
обслуживанию
• Проведение работ по техничес кому обслужив анию
автом обиля может быть
сопряжено с опасностью для
здоровья. При выполнении
некоторых видов работ вы
можете пол учить серьезные
травмы. При отсутствии у
владельца а втомобиля
необходимых знаний и опыта
или соот ветствующих
инструментов и оборудования
работы должны проводиться
авторизованным дилером
компании HYUNDAI.
(продолжение)

Техническое обслуживание
6
7

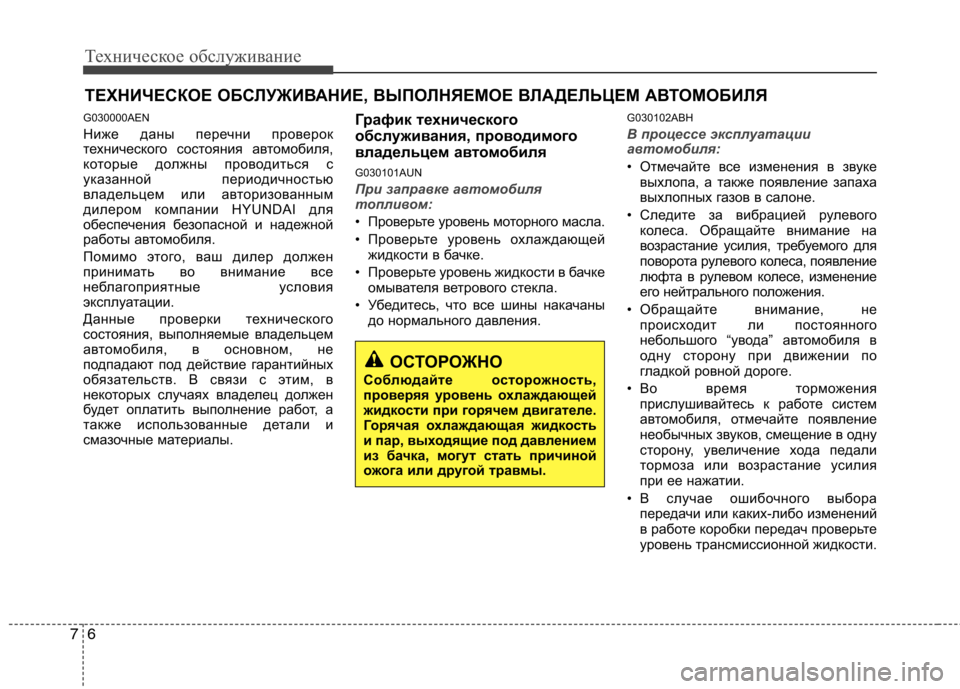

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ВЛАДЕЛЬЦЕМ АВТОМОБИЛЯ
G030000AEN
Ниже даны перечни проверок
технического состояния автомобиля,
которые должны проводиться с
указанной периодичностью
владельцем или авторизованным
дилером компании HYUNDAI для
обеспечения безопасной и надежной
работы автомобиля.
Помимо этого, ваш дилер должен
принимать во внимание все
неблагоприятные условия
эксплуатации.
Данные проверки технического
состояния, выполняемые владельцем
автомобиля, в основном, не
подпадают под действие гарантийных
обязательств. В связи с этим, в
некоторых случаях владелец должен
будет оплатить выполнение работ, а
также использованные детали и
смазочные материалы. График технического
обслуживания, проводимого
владельцем ав
томобиля
G030101AUN
При заправке автомобиля
топливом:
• Проверьте уровень моторного масла.
• Проверьте уровень охлаждающей жидкости в бачке.
• Проверьте уровень жидкости в бачке омывателя ветрового стекла.
• Убедитесь, что все шины накачаны до нормального давления. G030102ABH
В процессе эксплуатации
автомобиля:
• Отмечайте все изменения в звуке
выхлопа, а также появление запаха
выхлопных газов в салоне.
• Следите за вибрацией рулевого колеса. Обращайте внимание на
возрастание усилия, требуемого для
поворота рулевого колеса, появление
люфта в рулевом колесе, изменение
его нейтрального положения.
• Обращайте внимание, не происходит ли постоянного
небольшого “увода” автомобиля в
одну сторону при движении по
гладкой ровной дороге.
• Во время торможения прислушивайтесь к работе систем
автомобиля, отмечайте появление
необычных звуков, смещение в одну
сторону, увеличение хода педали
тормоза или возрастание усилия
при ее нажатии.
• В случае ошибочного выбора передачи или каких-либо изменений
в работе коробки передач проверьте
уровень трансмиссионной жидкости.
ОСТОРОЖНО
Соблюдайте осторожность,
проверяя уровень охлаждающей
жидкости при горячем двигателе.
Горячая охлаждающая жидкость
и пар, выходящие под давлением
из бачка, могут стать причиной
ожога или другой травмы.

77
Техническое обслуживание

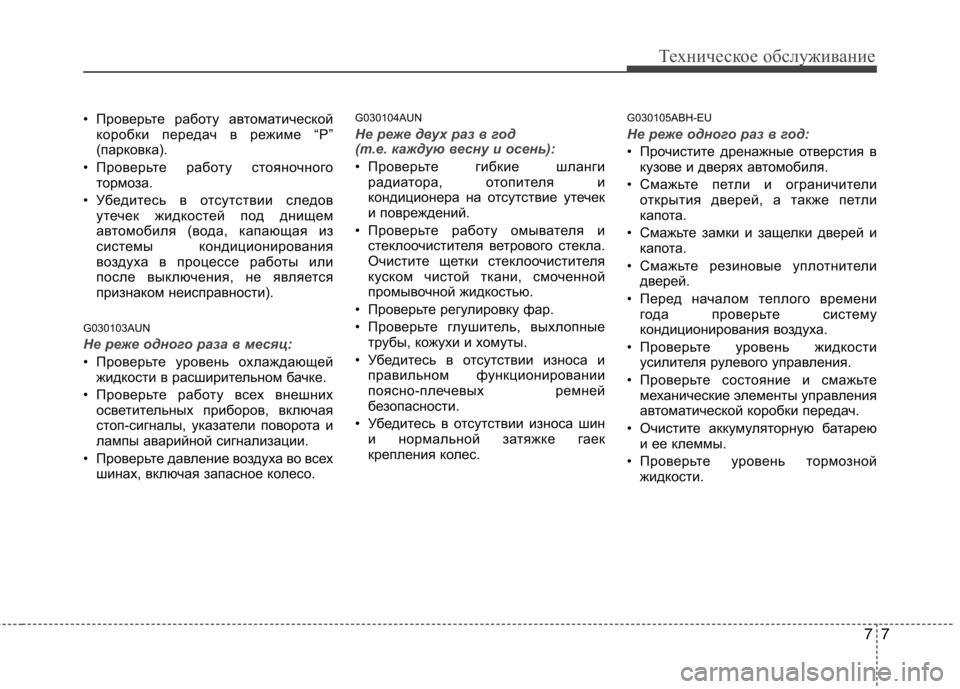

• Проверьте работу автоматическойкоробки передач в режиме “P”
(парковка).
• Проверьте работу стояночного тормоза.
• Убедитесь в отсутствии следов утечек жидкостей под днищем
автомобиля (вода, капающая из
системы кондиционирования
воздуха в процессе работы или
после выключения, не является
признаком неисправности).
G030103AUN
Не реже одного раза в месяц:
• Проверьте уровень охлаждающей жидкости в расширительном бачке.
• Проверьте работу всех внешних осветительных приборов, включая
стоп-сигналы, указатели поворота и
лампы аварийной сигнализации.
• Проверьте давление воздуха во всех шинах, включая запасное колесо. G030104AUN
Не реже двух раз в год
(т.е. каждую весну и осень):
• Проверьте гибкие шланги
радиатора, отопителя и
кондиционера на отсутствие утечек
и повреждений.
• Проверьте работу омывателя и стеклоочистителя ветрового стекла.
Очистите щетки стеклоочистителя
куском чистой ткани, смоченной
промывочной жидкостью.
• Проверьте регулировку фар.
• Проверьте глушитель, выхлопные трубы, кожухи и хомуты.
• Убедитесь в отсутствии износа и правильном функционировании
поясно-плечевых ремней
безопасности.
• Убедитесь в отсутствии износа шин и нормальной затяжке гаек
крепления колес. G030105ABH-EU
Не реже одного раз в год:
• Прочистите дренажные отверстия в
кузове и дверях автомобиля.
• Смажьте петли и ограничители открытия дверей, а также петли
капота.
• Смажьте замки и защелки дверей и капота.
• Смажьте резиновые уплотнители дверей.
• Перед началом теплого времени года проверьте систему
кондиционирования воздуха.
• Проверьте уровень жидкости усилителя рулевого управления.
• Проверьте состояние и смажьте механические элементы управления
автоматической коробки передач.
• Очистите аккумуляторную батарею и ее клеммы.
• Проверьте уровень тормозной жидкости.

Техническое обслуживание
8
7

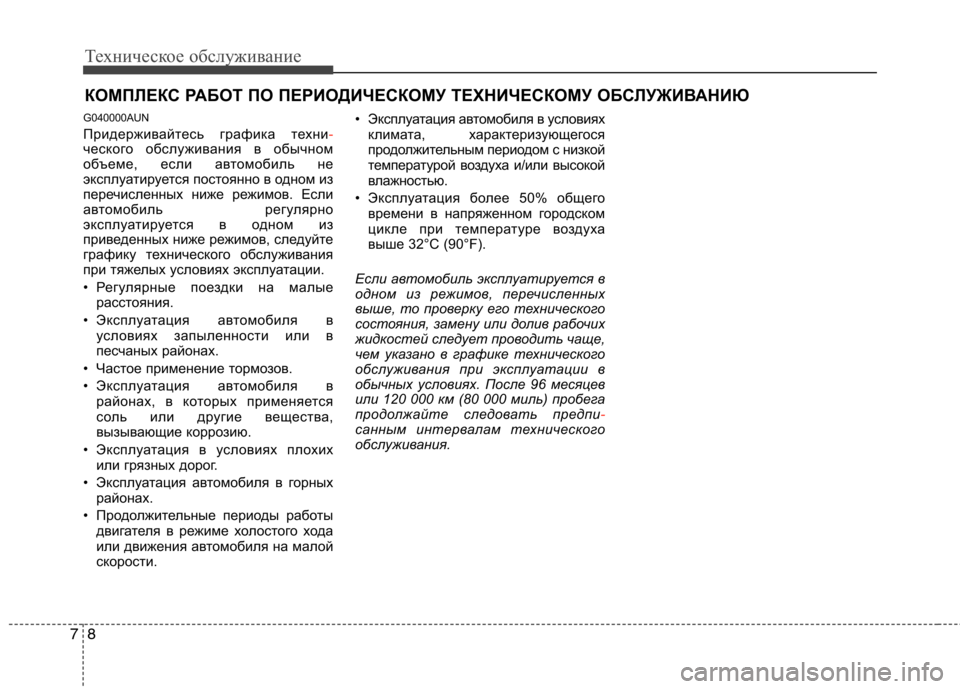

КОМПЛЕКС РАБОТ ПО ПЕРИОДИЧЕСКОМУ ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
G040000AUN
Придерживайтесь графика техни
-ческого обслуживания в обычном
объеме, если автомобиль не
эксплуатируется постоянно в одном из
перечисленных ниже режимов. Если
автомобиль регулярно
эксплуатируется в одном из
приведенных ниже режимов, следуйте
графику технического обслуживания
при тяжелых условиях эксплуатации.
• Регулярные поездки на малые расстояния.
• Эксплуатация автомобиля в условиях запыленности или в
песчаных районах.
• Частое применение тормозов.
• Эксплуатация автомобиля в районах, в которых применяется
соль или другие вещества,
вызывающие коррозию.
• Эксплуатация в условиях плохих или грязных дорог.
• Эксплуатация автомобиля в горных районах.
• Продолжительные периоды работы двигателя в режиме холостого хода
или движения автомобиля на малой
скорости. • Эксплуатация автомобиля в условиях
климата, характеризующегося
продолжительным периодом с низкой
температурой воздуха и/или высокой
влажностью.
• Эксплуатация более 50% общего времени в напряженном городском
цикле при температуре воздуха
выше 32°C (90°F).
Если автомобиль эксплуатируется в
одном из режимов, перечисленных
выше, то проверку его технического
состояния, замену или долив рабочих
жидкостей следует проводить чаще,
чем указано в графике технического
обслуживания при эксплуатации в
обычных условиях. После 96 месяцев
или 120 000 км (80 000 миль) пробега
продолжайте следовать предпи
-санным интервалам технического
обслуживания.

79
Техническое обслуживание

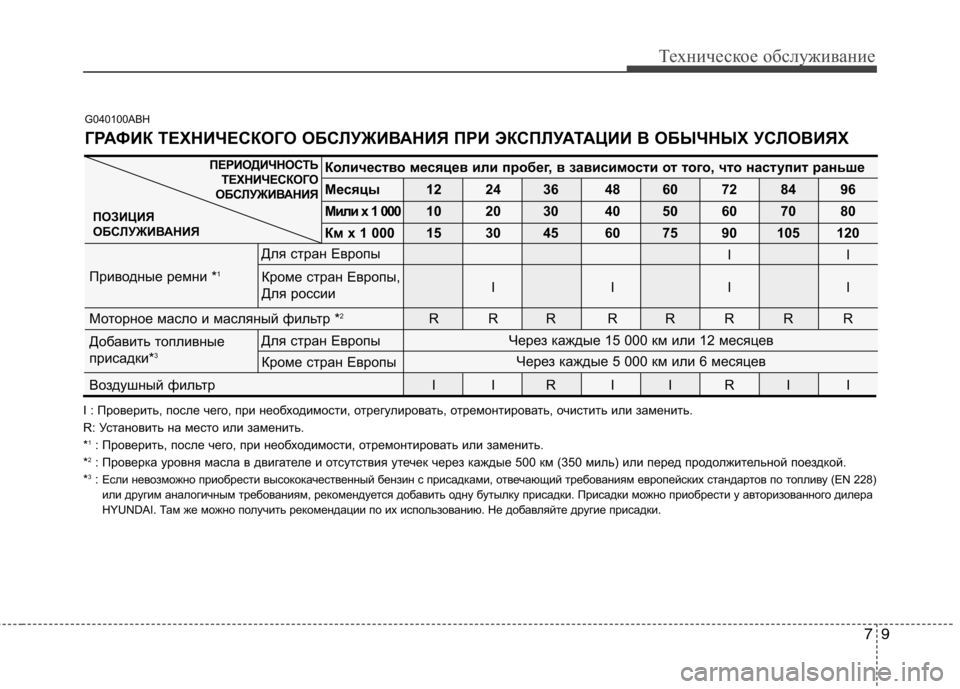

G040100ABH
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
* 1
: Проверить, после чего, при необходимости, отремонтировать и ли заменить.
* 2
: Проверка уровня масла в двигателе и отсутствия утечек чер ез каждые 500 км (350 миль) или перед продолжительной пое здкой.
* 3
: Если невозможно приобрести высококачественный бензин с приса дками, отвечающий требованиям европейских стандартов по топливу (EN 228)
или другим аналогичным требованиям, рекомендуется добав ить одну бутылку присадки. Присадки можно приобрести у авторизо ванного дилера
HYUNDAI. Там же можно получить рекомендации по их использовани ю. Не добавляйте другие присадки.
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ
НЫХ УСЛОВИЯХ
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы 12 24 36 48 60 72 84 96
Мили x 1 000 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0
Км x 1 000 15 30 45 60 75 90 105 120
II
Приводные ремни * 1
IIII
Моторное масло и масляный фильтр * 2
RRR RRRRR
Воздушный фильтр I I R I I R I I ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
Для стран Европы
Кроме стран Европы,
Для россии
Для стран Европы Через каждые 15 000 км или 12 месяцев
Через каждые 5 000 км или 6 месяцев
Кроме стран Европы
Добавить топливные
присадки* 3

Техническое обслуживание
10
7
I : Проверить, после чего, при необходимости, отрегулирова ть, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
* 4
: Для вашего удобства замена может быть произведена до за вершения указанного интервала при проведении технического
обслуживания других узлов.
* 5
: При наличии сильного шума клапанов и/или вибрации дв игателя проверьте и отрегулируйте при необходимости. Эт у операция
должна выполняться авторизованным дилером компании HYUND AI.
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ
НЫХ УСЛОВИЯХ
(ПРОДОЛЖЕНИЕ)
Количество месяцев или пробег, в зависимости от того , что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
Км x 1 00015 30 45 60 75 90 105 120
Свечи зажигания
Зазор клапанов * 4
*5
I
Шланг вентиляции и крышка заливной III IIIII
горловины топливного бака
Воздушный фильтр системы вентиляции IRIR
топливного бака
Вакуумные шланги I I I I I I I I
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
Замена через каждые 165 000 км (110 000 миль) или 120 меся цев *4
Замена через каждые 150 000 км (100 000 миль) или 120 меся
цев *4
Для россии
Кроме россии

711
Техническое обслуживание
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
* 6
: Топливный фильтр считается компонентом, не требующим те хнического обслуживания, но все же рекомендуется периодически его
проверять. График технического обслуживания зависит от качества используемого топлива. При возникновении серьезных
неполадок (например, ограничения подачи топлива, некон тролируемого резкого увеличения подачи, потери мощности, затруднений
при запуске двигателя) немедленно замените фильтр вне зависимости от графика технического обслуживания и обратитесь к
уполномоченному дилеру HYUNDAI за дополнительной информаци ей.
* 7
: При добавлении охлаждающей жидкости следует использовать тольк о деионизированную или мягкую воду. Запрещается добавлять
жесткую воду в оригинальную охлаждающую жидкость. Ошибки при смешивани и охлаждающей жидкости могут привести к
серьезной неисправности или повреждению двигателя.
* 8
: Для вашего удобства замена может быть произведена до за вершения указанного интервала при проведении технического
обслуживания других узлов.
ГРАФИК ТЕХНИЯЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ
НЫХ УСЛОВИЯХ
(ПРОДОЛЖЕНИЕ)
Количество месяцев или пробег, в зависимости от того , что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
Км x 1 00015 30 45 60 75 90 105 120
Топливный фильтр *6
IRIR
Топливные трубопроводы, гибкие шланги II
и соединения
Система охлаждения
Ежедневная проверка “Уровень охлаждающей жидкости и отсутствие уте чек”
Проверка “Водяной насос” при замене ремня привода насоса или ремня
привода газораспределительного механизма
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
Первая замена через 210 000 км (120 000 миль) или через 120 месяца:
После этого, заменять каждые 30 000 км (20 000 миль) или че рез 24 месяца *8
Первая замена через 200 000 км (120 000 миль) или через 120 месяца:
После этого, заменять каждые 40 000 км (25 000 миль) или че рез 24 месяца *8
Для стран европы,
россии
Жидкость системы
охлаждения *7
Кроме стран европы,
россии
