Hyundai Genesis 2012 Инструкция по эксплуатации (in Russian)

Техническое обслуживание
12
7

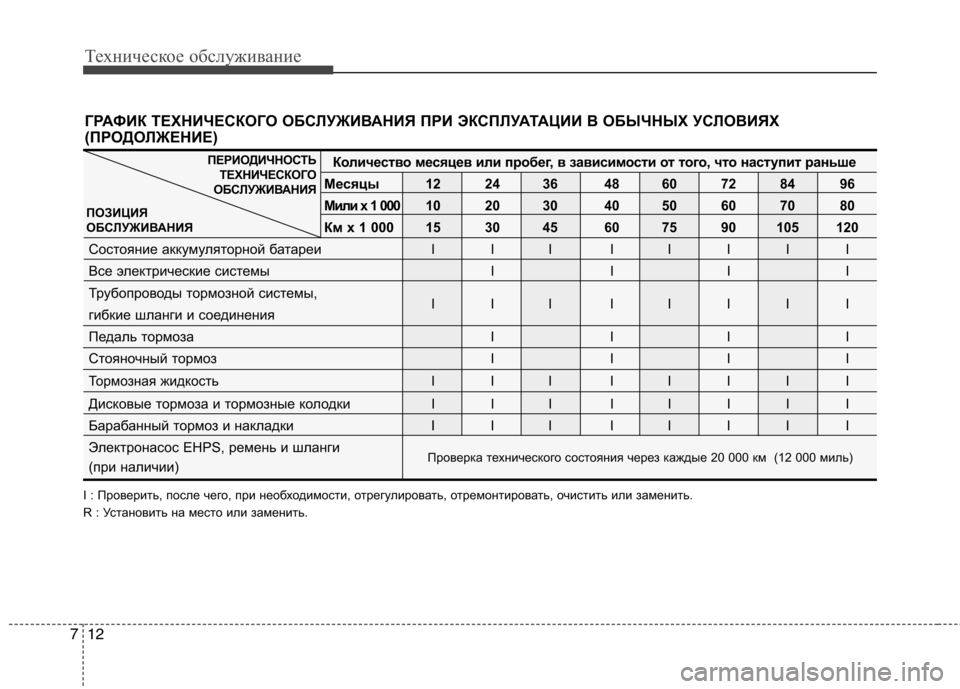

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ НЫХ УСЛОВИЯХ
(ПРОДОЛЖЕНИЕ)
I : Проверить, после чего, при необходимости, отрегулирова ть, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
Количество месяцев или пробег, в зависимости от того , что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
Км x 1 00015 30 45 60 75 90 105 120
Состояние аккумуляторной батареи I I I I I I I I
Все электрические системы I I I I
Трубопроводы тормозной системы, III IIIII
гибкие шланги и соединения
Педаль тормоза I I I I
Стояночный тормоз I I I I
Тормозная жидкостьIII IIIII
Дисковые тормоза и тормозные колодки I I I I I I I I
Барабанный тормоз и накладки III II I I I
Электронасос EHPS, ремень и шланги
(при наличии)
ПЕРИОДИЧНОСТЬ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
Проверка технического состояния через каждые 20 000 км (1 2 000 миль)

713
Техническое обслуживание
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
* 9
: Масло заднего дифференциала необходимо заменять после каждого случая погружения в воду.
* 10
: Используйте только трансмиссионную жидкость для автоматических коро бок передач указанного типа. (Обратитесь в
«Рекомендованные горюче-смазочные материалы» в разделе 8 или на фабричной марке в моторном отсеке.)

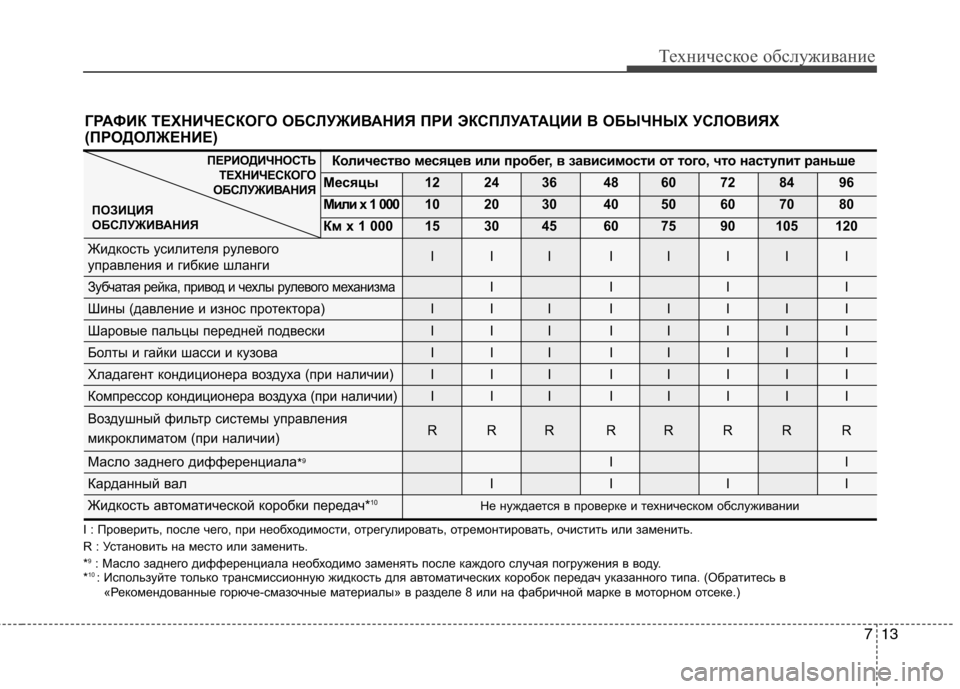

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧ
НЫХ УСЛОВИЯХ
(ПРОДОЛЖЕНИЕ)
Количество месяцев или пробег, в зависимости от того , что наступит раньше
Месяцы
12 24 36 48 60 72 84 96
Мили x 1 00010 20 30 40 50 60 70 80
Км x 1 00015 30 45 60 75 90 105 120
Жидкость усилителя рулевого III IIIII
управления и гибкие шланги
Зубчатая рейка, привод и чехлы рулевого механизмаIIII
Шины (давление и износ протектора) I I I I I I I I
Шаровые пальцы передней подвески I I I I I I I I
Болты и гайки шасси и кузова I I I I I I I I
Хладагент кондиционера воздуха (при наличии) I I I I I I I I
Компрессор кондиционера воздуха (при наличии) I I I I I I I I
Воздушный фильтр системы управления RRR RRRRR
микроклиматом (при наличии)
Масло заднего дифференциала* 9II
Карданный валIIII
Жидкость автоматической коробки передач* 10
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
Не нуждается в проверке и техническом обслуживании

Техническое обслуживание
14
7
G040200ABH-EE

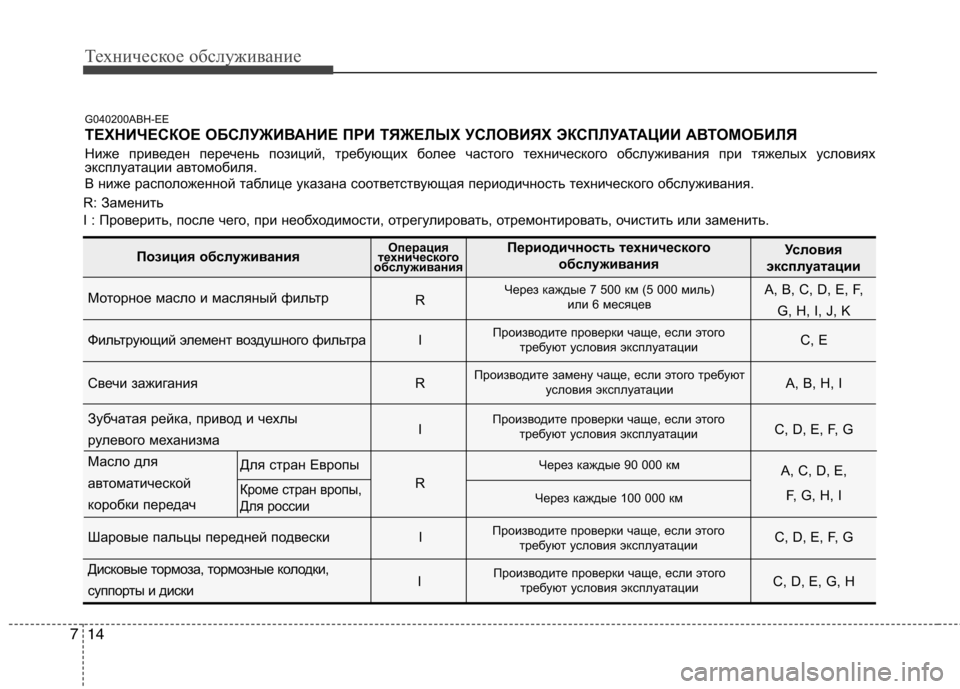

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИ ТЯЖЕЛЫХ УСЛОВИЯХ ЭКСПЛУАТАЦИИ АВ ТОМОБИЛЯ
Ниже приведен перечень позиций, требующих более частого техни ческого обслуживания при тяжелых условиях
эксплуатации автомобиля.
В ниже расположенной таблице указана соответствующая периодичн ость технического обслуживания.
R: Заменить
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
Моторное масло и масляный фильтр
R A, B, C, D, E, F,
G, H, I, J, K
Фильтрующий элемент воздушного фильтра I C, E
Свечи зажигания R A, B, H, I
Зубчатая рейка, привод и чехлы I C, D, E, F, G
рулевого механизма
Масло для
автоматической R A, C, D, E,
коробки передач F, G, H, I
Шаровые пальцы передней подвески I C, D, E, F, G
Дисковые тормоза, тормозные колодки, I C, D, E, G, H
суппорты и диски
Позиция обслуживания Операция
технического
обслуживания Периодичность технического
обслуживания Условия
эксплуатации
Производите проверки чаще, если этого требуют условия эксплуатации
Производите проверки чаще, если этого требуют условия эксплуатации
Производите замену чаще, если этого требуют
условия эксплуатации
Через каждые 7 500 км (5 000 миль)
или 6 месяцев
Производите проверки чаще, если этого требуют условия эксплуатации
Через каждые 90 000 км
Для стран Европы
Через каждые 100 000 км
Кроме стран вропы,
Для россии
Производите проверки чаще, если этоготребуют условия эксплуатации

715
Техническое обслуживание

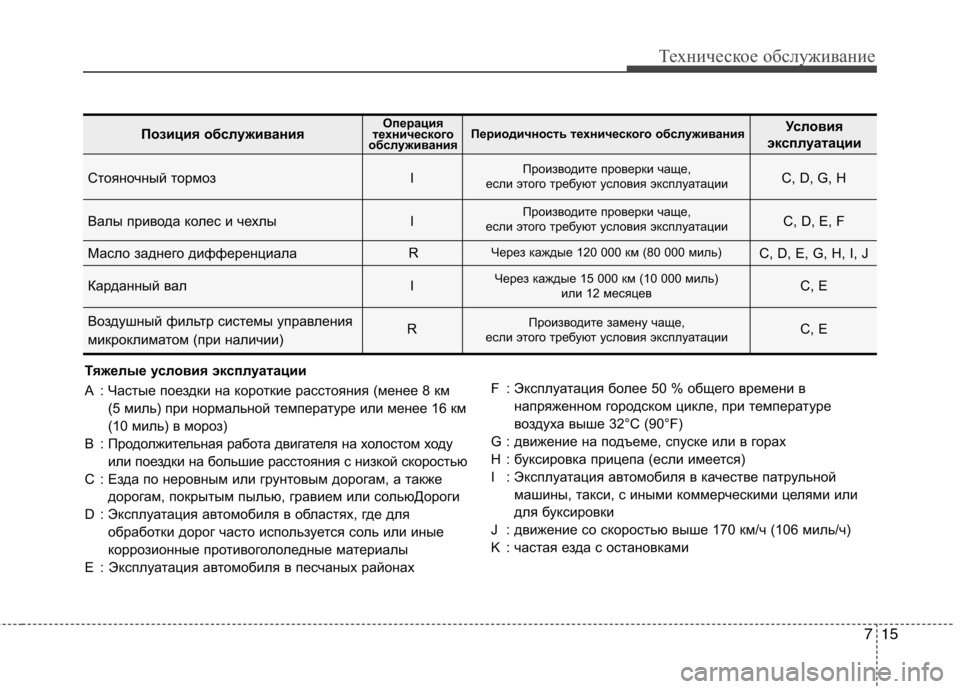

Тяжелые условия эксплуатации
A : Частые поездки на короткие расстояния (менее 8 км (5 миль) при нормальной температуре или менее 16 км
(10 миль) в мороз)
B : Продолжительная работа двигателя на холостом ходу
или поездки на большие расстояния с низкой скоростью
C : Езда по неровным или грунтовым дорогам, а также дорогам, покрытым пылью, гравием или сольюДороги
D : Эксплуатация автомобиля в областях, где для обработки дорог часто используется соль или иные
коррозионные противогололедные материалы
Е : Эксплуатация автомобиля в песчаных районах F : Эксплуатация более 50 % общего времени в
напряженном городском цикле, при температуре
воздуха выше 32°C (90°F)
G : движение на подъеме, спуске или в горах
H : буксировка прицепа (если имеется)
I : Эксплуатация автомобиля в качестве патрульной
машины, такси, с иными коммерческими целями или
для буксировки
J : движение со скоростью выше 170 км/ч (106 миль/ч)
K : частая езда с остановками
Стояночный тормоз I C, D, G, H
Валы привода колес и чехлы I C, D, E, F
Масло заднего дифференциала C, D, E, G, H, I, J
Карданный вал I C, E
Воздушный фильтр системы управления R C, E
микроклиматом (при наличии)
Позиция обслуживания Операция
технического
обслуживания Периодичность технического обслуживания
Условия
эксплуатации
Производите проверки чаще,
если этого требуют условия эксплуатации
Производите проверки чаще,
если этого требуют условия эксплуатации
Производите замену чаще,
если этого требуют условия эксплуатации Через каждые 15 000 км (10 000 миль)
или 12 месяцев
R
Через каждые 120 000 км (80 000 миль)

Техническое обслуживание
16
7

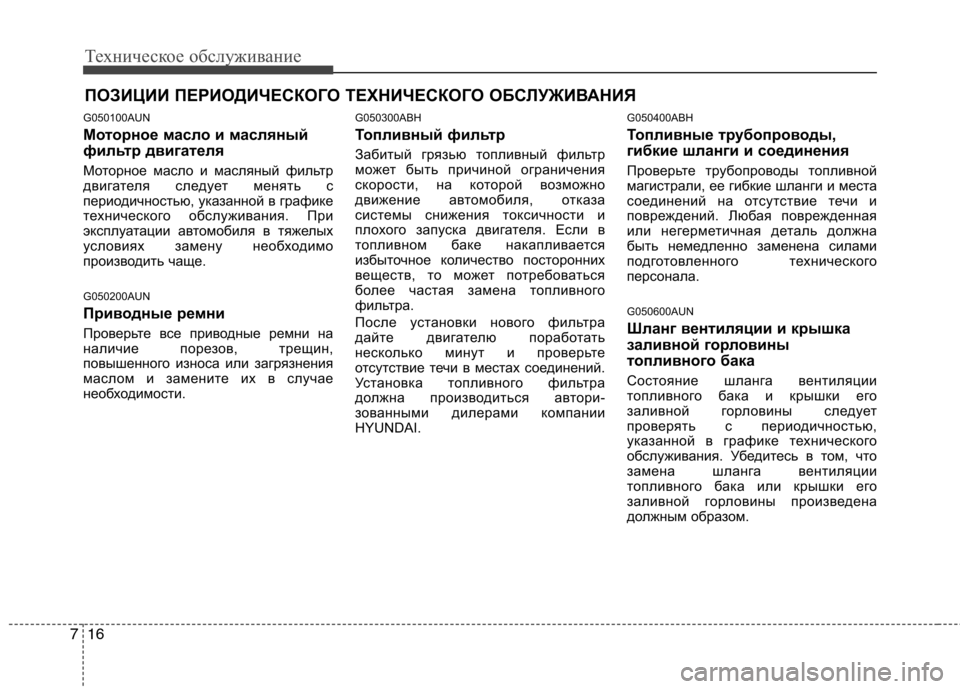

ПОЗИЦИИ ПЕРИОДИЧЕСКОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
G050100AUN
Моторное масло и масляный
фильтр двигателя
Моторное масло и масляный фильтр
двигателя следует менять с
периодичностью, указанной в графике
технического обслуживания. При
эксплуатации автомобиля в тяжелых
условиях замену необходимо
производить чаще.
G050200AUN
Приводные ремни
Проверьте все приводные ремни на
наличие порезов, трещин,
повышенного износа или загрязнения
маслом и замените их в случае
необходимости. G050300ABH
Топливный фильтр
Забитый грязью топливный фильтр
может быть причиной ограничения
скорости, на которой возможно
движение автомобиля, отказа
системы снижения токсичности и
плохого запуска двигателя. Если в
топливном баке накапливается
избыточное количество посторонних
веществ, то может потребоваться
более частая замена топливного
фильтра.
После установки нового фильтра
дайте двигателю поработать
несколько минут и проверьте
отсутствие течи в местах соединений.
Установка топливного фильтра
должна производиться автори-
зованными дилерами компании
HYUNDAI.G050400ABH
Топливные трубопроводы,
гибкие шланги и соединения
Проверьте трубопроводы топливной
магистрали, ее гибкие шланги и места
соединений на отсутствие течи и
повреждений. Любая поврежденная
или негерметичная деталь должна
быть немедленно заменена силами
подготовленного технического
персонала.
G050600AUN
Шланг вентиляции и крышка
заливной горловины
топливного бака
Состояние шланга вентиляции
топливного бака и крышки его
заливной горловины следует
проверять с периодичностью,
указанной в графике технического
обслуживания. Убедитесь в том, что
замена шланга вентиляции
топливного бака или крышки его
заливной горловины произведена
должным образом.

717
Техническое обслуживание

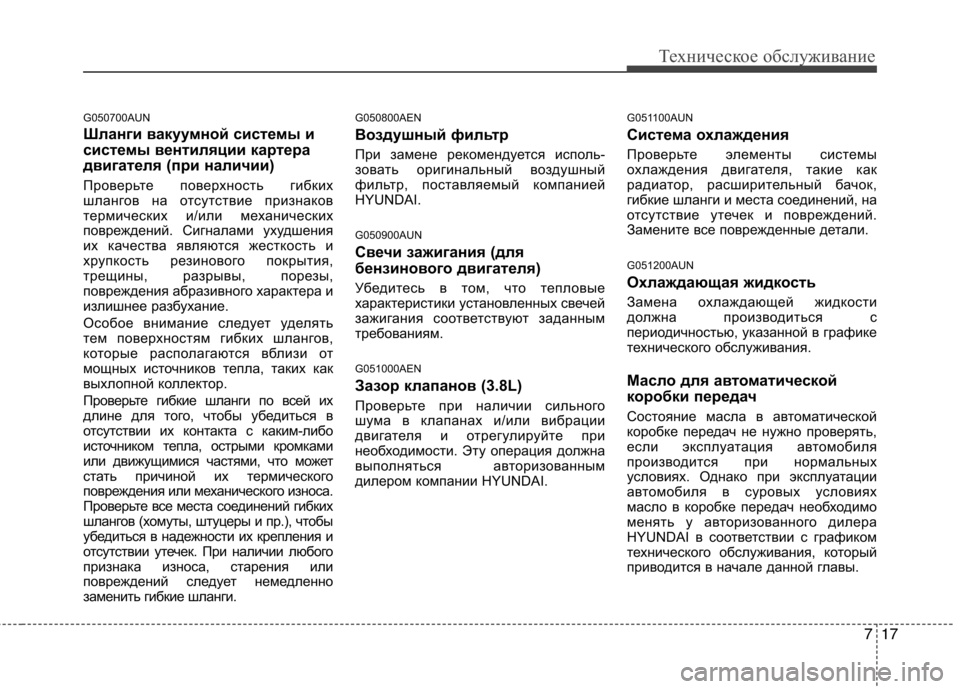

G050700AUN
Шланги вакуумной системы и
системы вентиляции картера
двигателя (при наличии)
Проверьте поверхность гибких
шлангов на отсутствие признаков
термических и/или механических
повреждений. Сигналами ухудшения
их качества являются жесткость и
хрупкость резинового покрытия,
трещины, разрывы, порезы,
повреждения абразивного характера и
излишнее разбухание.
Особое внимание следует уделять
тем поверхностям гибких шлангов,
которые располагаются вблизи от
мощных источников тепла, таких как
выхлопной коллектор.
Проверьте гибкие шланги по всей их
длине для того, чтобы убедиться в
отсутствии их контакта с каким-либо
источником тепла, острыми кромками
или движущимися частями, что может
стать причиной их термического
повреждения или механического износа.
Проверьте все места соединений гибких
шлангов (хомуты, штуцеры и пр.), чтобы
убедиться в надежности их крепления и
отсутствии утечек. При наличии любого
признака износа, старения или
повреждений следует немедленно
заменить гибкие шланги.G050800AEN
Воздушный фильтр
При замене рекомендуется исполь-
зовать оригинальный воздушный
фильтр, поставляемый компанией
HYUNDAI.
G050900AUN
Свечи зажигания (для
бензинового двигателя)
Убедитесь в том, что тепловые
характеристики установленных свечей
зажигания соответствуют заданным
требованиям.
G051000AEN
Зазор клапанов (3.8L)
Проверьте при наличии сильного
шума в клапанах и/или вибрации
двигателя и отрегулируйте при
необходимости. Эту операция должна
выполняться авторизованным
дилером компании HYUNDAI.
G051100AUN
Система охлаждения
Проверьте элементы системы
охлаждения двигателя, такие как
радиатор, расширительный бачок,
гибкие шланги и места соединений, на
отсутствие утечек и повреждений.
Замените все поврежденные детали.
G051200AUN
Охлаждающая жидкость
Замена охлаждающей жидкости
должна производиться с
периодичностью, указанной в графике
технического обслуживания.
Масло для ав
томатической
коробки передач
Состояние масла в автоматической
коробке передач не нужно проверять,
если эксплуатация автомобиля
производится при нормальных
условиях. Однако при эксплуатации
автомобиля в суровых условиях
масло в коробке передач необходимо
менять у авторизованного дилера
HYUNDAI в соответствии с графиком
технического обслуживания, который
приводится в начале данной главы.

Техническое обслуживание
18
7
✽✽

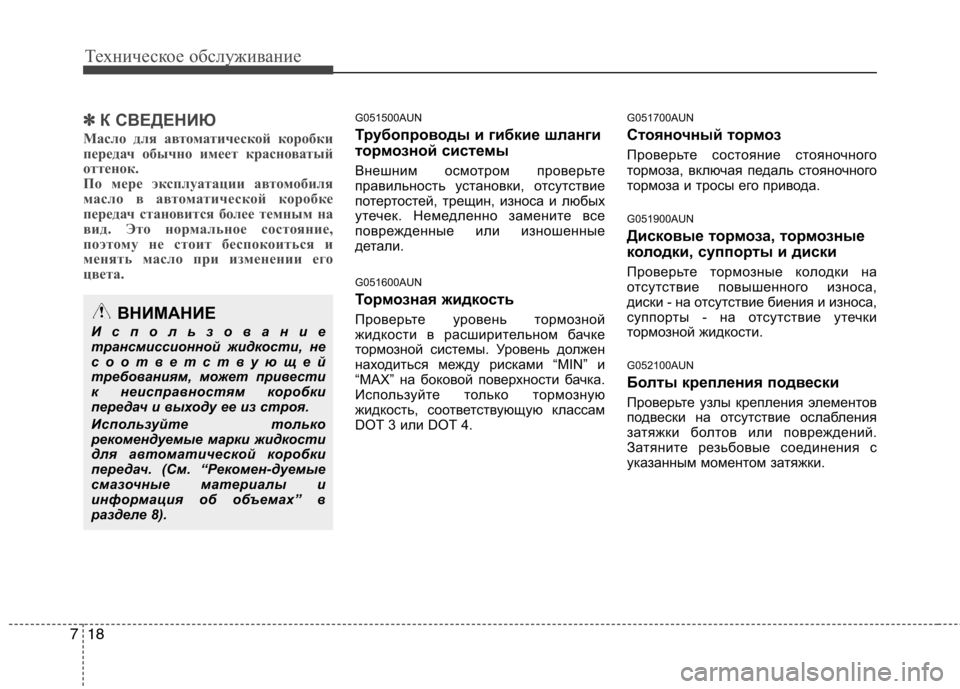

К СВЕДЕНИЮ
Масло для автоматической коробки
передач обычно имеет красноватый
оттенок.
По мере эксплуатации автомобиля
масло в автоматической коробке
передач становится более темным на
вид. Это нормальное состояние,
поэтому не стоит беспокоиться и
менять масло при изменении его
цвета.G051500AUN
Трубопроводы и гибкие шланги
тормозной системы
Внешним осмотром проверьте
правильность установки, отсутствие
потертостей, трещин, износа и любых
утечек. Немедленно замените все
поврежденные или изношенные
детали.
G051600AUN
Тормозная жидкость
Проверьте уровень тормозной
жидкости в расширительном бачке
тормозной системы. Уровень должен
находиться между рисками “MIN” и
“MAX” на боковой поверхности бачка.
Используйте только тормозную
жидкость, соответствующую классам
DOT 3 или DOT 4. G051700AUN
Стояночный тормоз
Проверьте состояние стояночного
тормоза, включая педаль стояночного
тормоза и тросы его привода.
G051900AUN
Дисковые тор
моза, тормозные
колодки, суппорты и диски
Проверьте тормозные колодки на
отсутствие повышенного износа,
диски - на отсутствие биения и износа,
суппорты - на отсутствие утечки
тормозной жидкости.
G052100AUN
Болты крепления подвески
Проверьте узлы крепления элементов
подвески на отсутствие ослабления
затяжки болтов или повреждений.
Затяните резьбовые соединения с
указанным моментом затяжки.
ВНИМАНИЕ
Использование
трансмиссионной жидкости, не
соответствующей
требованиям, может привести
к неисправностям коробки
передач и выходу ее из строя.
Используйте только
рекомендуемые марки жидкости
для автоматической коробки
передач. (См. “Рекомен-дуемые
смазочные материалы и
информация об объемах” в
разделе 8).

719
Техническое обслуживание
G052200AUN

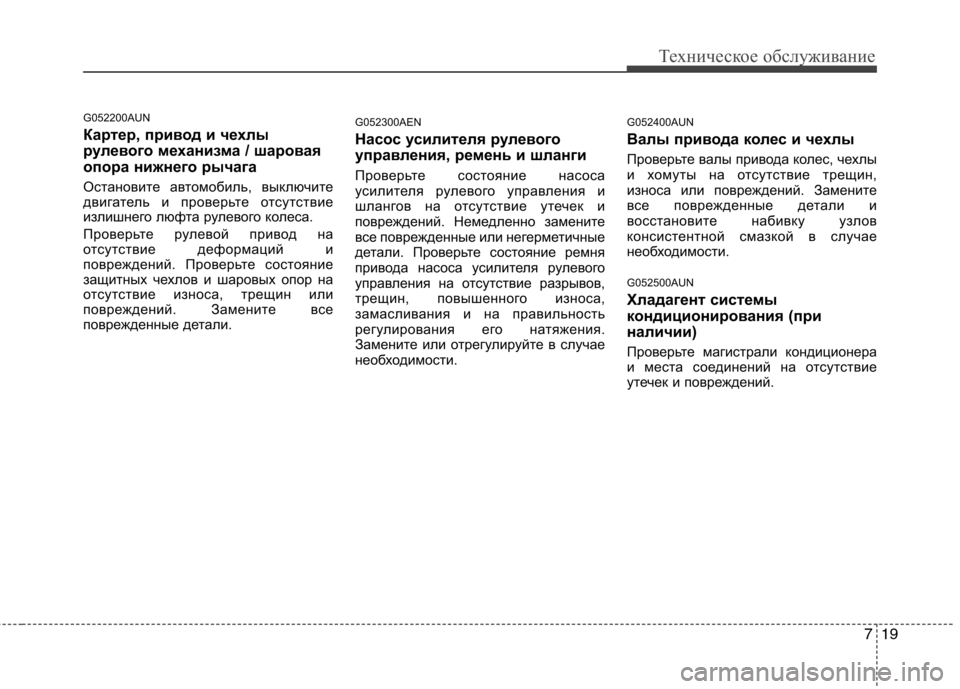

Картер, привод и чехлы
рулевого механизма / шаровая
опора нижнего рычага
Остановите автомобиль, выключите
двигатель и проверьте отсутствие
излишнего люфта рулевого колеса.
Проверьте рулевой привод на
отсутствие деформаций и
повреждений. Проверьте состояние
защитных чехлов и шаровых опор на
отсутствие износа, трещин или
повреждений. Замените все
поврежденные детали. G052300AEN
Насос усилителя рулевого
управления, ремень и шланги
Проверьте состояние насоса
усилителя рулевого управления и
шлангов на отсутствие утечек и
повреждений. Немедленно замените
все поврежденные или негерметичные
детали. Проверьте состояние ремня
привода насоса усилителя рулевого
управления на отсутствие разрывов,
трещин, повышенного износа,
замасливания и на правильность
регулирования его натяжения.
Замените или отрегулируйте в случае
необходимости.G052400AUN
Валы привода колес и чехлы
Проверьте валы привода колес, чехлы
и хомуты на отсутствие трещин,
износа или повреждений. Замените
все поврежденные детали и
восстановите набивку узлов
консистентной смазкой в случае
необходимости.
G052500AUN
Хладагент системы
кондиционирования (при
наличии)
Проверьте магистрали кондиционера
и места соединений на отсутствие
утечек и повреждений.

Техническое обслуживание
20
7
СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ
G060100AEN
Проверка уровня моторного
масла
1. Убедитесь, что автомобиль установлен на горизонтальной
поверхности.
2. Запустите двигатель и дайте ему прогреться до нормальной рабочей
температуры.
3. Выключите двигатель и подождите несколько минут (около 5 минут),
чтобы дать маслу возможность
стечь в поддон картера.
4. Извлеките щуп, вытрите начисто и повторно вставьте до упора. 5. Повторно извлеките щуп и
проверьте уровень. Уровень должен
находиться между метками “F” и “L”. Если он находится вблизи метки “L”,
долейте такое количество масла,
чтобы уровень поднялся до метки “F”.
Не заливайте избыточное
количество масла.
Для предотвращения разлива
масла на элементы двигателя
используйте воронку.
Используйте только рекомендуемые
марки моторных масел. (См.
“Рекомендуемые смазочные
материалы и информация об
объемах” в разделе 8).
ОСТОРОЖНО
- Шланг радиатора
Проявляйте максимальную
осторожность во избежание
прикосновения к патрубку
радиатора во время долива масла
или проверки уровня масла в
двигателе, поскольку он может
быть нагрет до температуры,
способной вызвать ожог.
OBH078002LOBH078003L
ВНИМАНИЕ
• Не заливайте избыточное количество моторного масла.
Это может привести к
повреждению двигателя.
• Добавляя или меняя моторное масло следите за тем, чтобы
оно не проливалось. Если
моторное масло попало в
моторный отсек сразу же
вытрите его.

721
Техническое обслуживание

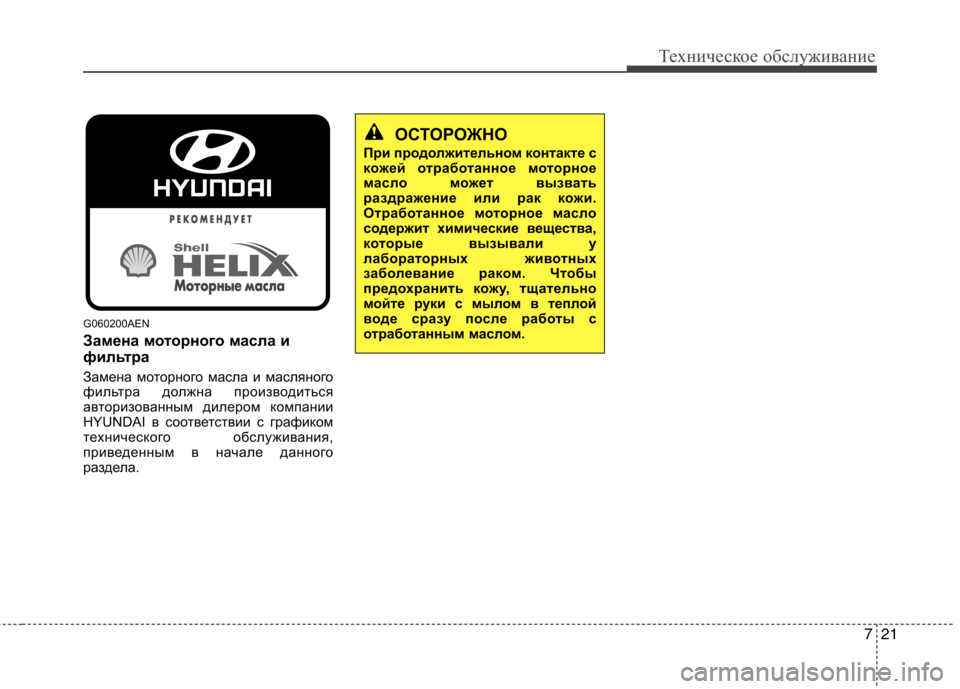

G060200AEN
Замена моторного масла и
фильтра
Замена моторного масла и масляного
фильтра должна производиться
авторизованным дилером компании
HYUNDAI в соответствии с графиком
технического обслуживания,
приведенным в начале данного
раздела.
ОСТОРОЖНО
При продолжительном контакте с
кожей отработанное моторное
масло может вызвать
раздражение или рак кожи.
Отработанное моторное масло
содержит химические вещества,
которые вызывали у
лабораторных животных
заболевание раком. Чтобы
предохранить кожу, тщательно
мойте руки с мылом в теплой
воде сразу после работы с
отработанным маслом.
