Hyundai Genesis 2015 Manual del propietario (in Spanish)

7-64
Mantenimiento
✽ATENCIÓN
Recomendamos que haga ajustar la
orientación de los faros después de
un accidente o después de reinstalar
el conjunto de los faros por un
distribuidor HYUNDAI autorizado.

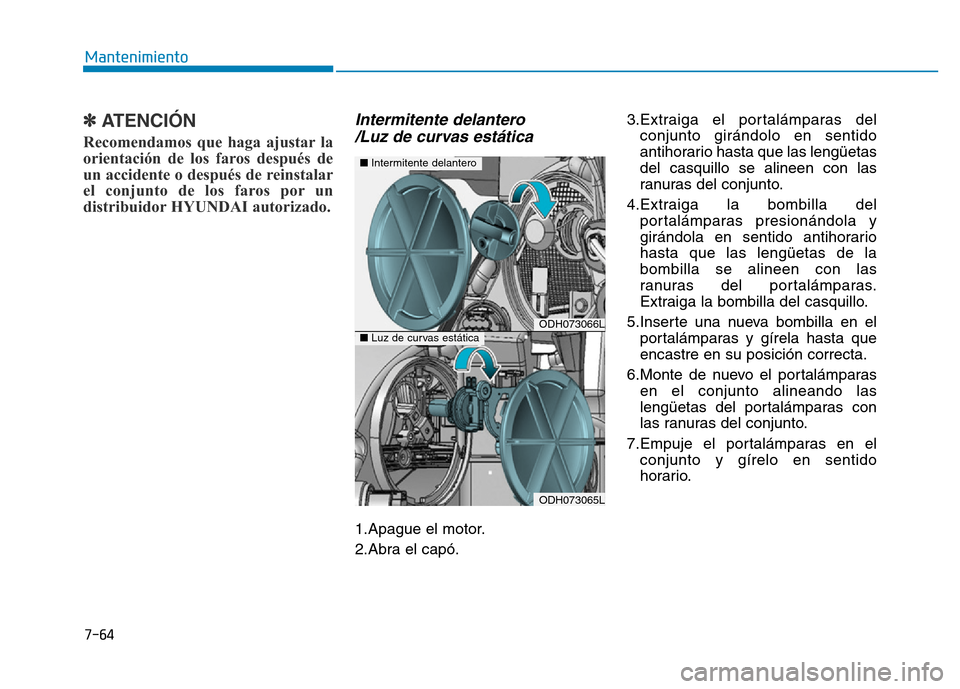

Intermitente delantero/Luz de curvas estática
1.Apague el motor.
2.Abra el capó. 3.Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las lengüetas
del casquillo se alineen con las
ranuras del conjunto.
4.Extraiga la bombilla del portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del casquillo.
5.Inserte una nueva bombilla en el portalámparas y gírela hasta que
encastre en su posición correcta.
6.Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto.
7.Empuje el portalámparas en el conjunto y gírelo en sentido
horario.
ODH073066L
ODH073065L
■ Intermitente delantero
■Luz de curvas estática

7-65
7
Mantenimiento

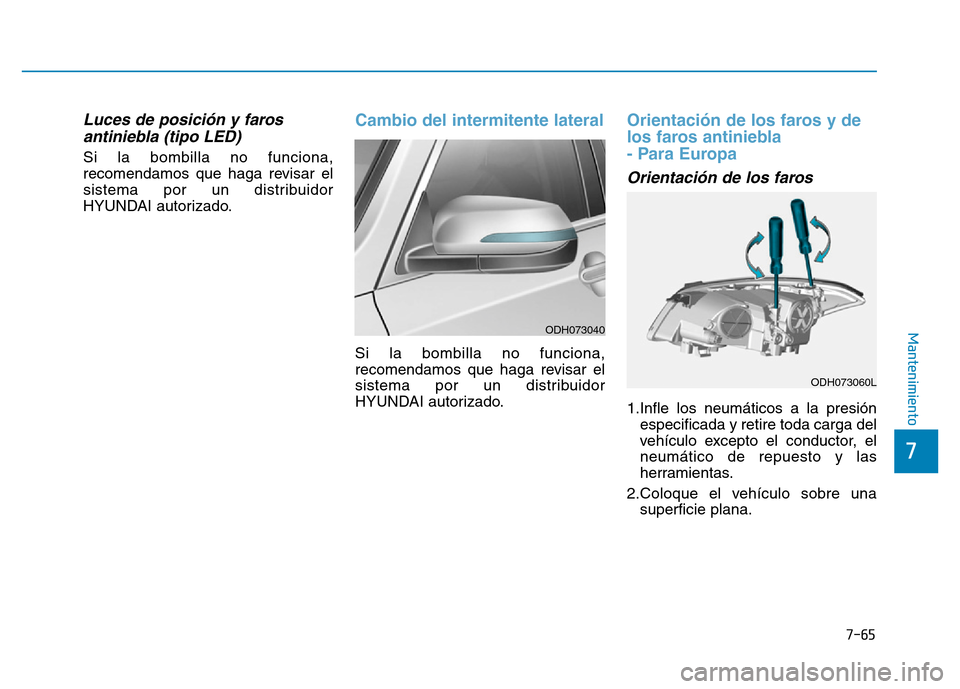

Luces de posición y farosantiniebla (tipo LED)
Si la bombilla no funciona,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
Cambio del intermitente lateral
Si la bombilla no funciona,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
Orientación de los faros y de
los faros antiniebla
- Para Europa
Orientación de los faros
1.Infle los neumáticos a la presión
especificada y retire toda carga del
vehículo excepto el conductor, el
neumático de repuesto y las
herramientas.
2.Coloque el vehículo sobre una superficie plana.
ODH073060L
ODH073040

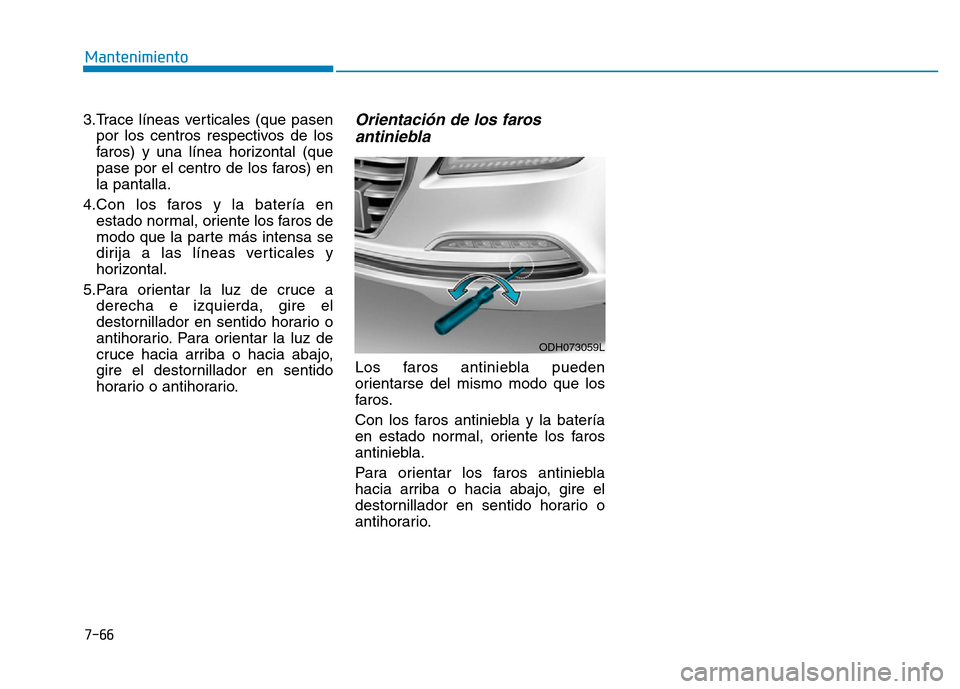

3.Trace líneas verticales (que pasenpor los centros respectivos de los
faros) y una línea horizontal (que
pase por el centro de los faros) en
la pantalla.
4.Con los faros y la batería en estado normal, oriente los faros de
modo que la parte más intensa se
dirija a las líneas verticales y
horizontal.
5.Para orientar la luz de cruce a derecha e izquierda, gire el
destornillador en sentido horario o
antihorario. Para orientar la luz de
cruce hacia arriba o hacia abajo,
gire el destornillador en sentido
horario o antihorario.Orientación de los farosantiniebla
Los faros antiniebla pueden
orientarse del mismo modo que los
faros.
Con los faros antiniebla y la batería
en estado normal, oriente los faros
antiniebla.
Para orientar los faros antiniebla
hacia arriba o hacia abajo, gire el
destornillador en sentido horario o
antihorario.
7-66
Mantenimiento
ODH073059L

7-67
7
Mantenimiento

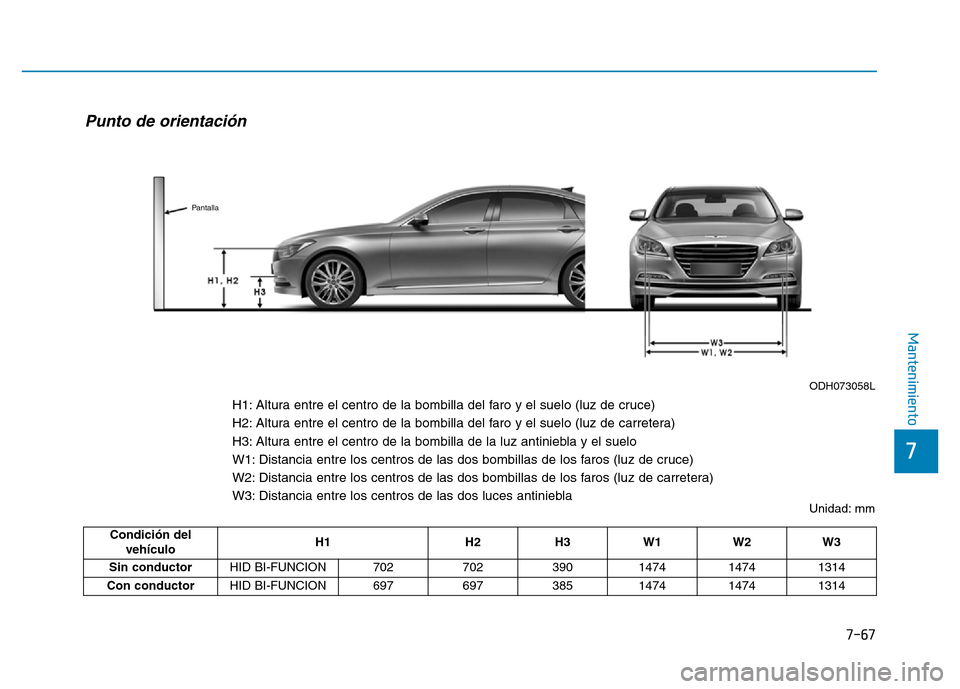

Condición delvehículo H1 H2 H3 W1 W2 W3
Sin conductor HID BI-FUNCION 702 702 390 1474 1474 1314
Con conductor HID BI-FUNCION 697 697 385 1474 1474 1314
Unidad: mm
Punto de orientación
ODH073058L
H1: Altura entre el centro de la bombilla del faro y el suelo (luz de cruce)
H2: Altura entre el centro de la bombilla del faro y el suelo (luz de carretera)
H3: Altura entre el centro de la bombilla de la luz antiniebla y el suelo
W1: Distancia entre los centros de las dos bombillas de los faros (luz de cruce)
W2: Distancia entre los centros de las dos bombillas de los faros (luz de carretera)
W3: Distancia entre los centros de las dos luces antiniebla
Pantalla

7-68
Mantenimiento

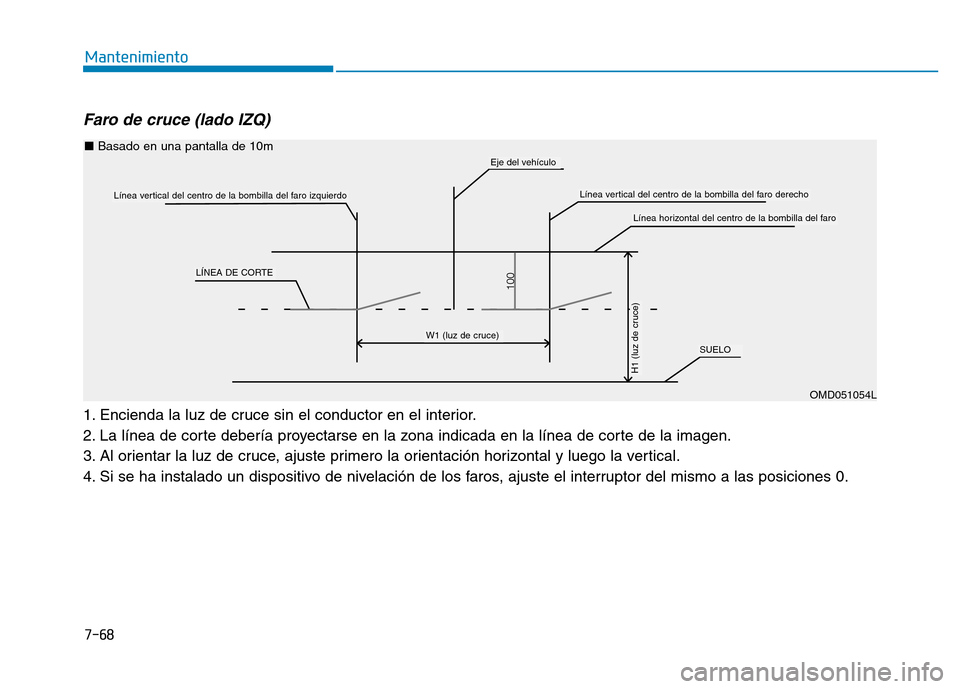

Faro de cruce (lado IZQ)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
OMD051054L
■Basado en una pantalla de 10m
Línea vertical del centro de la bombilla del faro izquierdoLínea vertical del centro de la bombilla del faro derecho
Línea horizontal del centro de la bombilla del faro
SUELOW1 (luz de cruce)
H1 (luz de cruce)
LÍNEA DE CORTE
Eje del vehículo

7-69
7
Mantenimiento

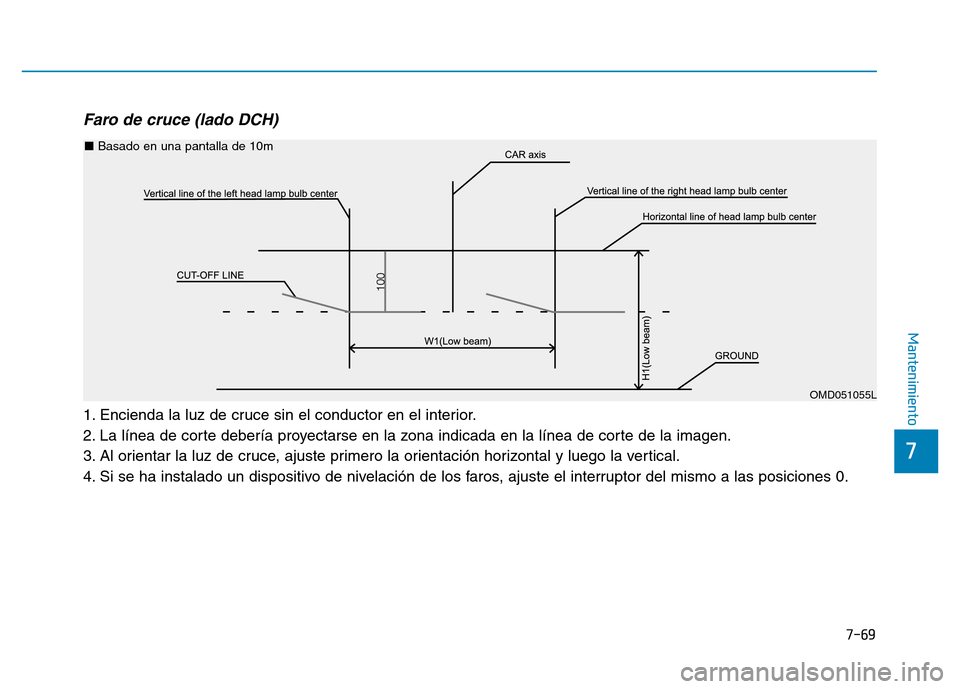

Faro de cruce (lado DCH)
1. Encienda la luz de cruce sin el conductor en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
OMD051055L
■Basado en una pantalla de 10m

7-70
Mantenimiento

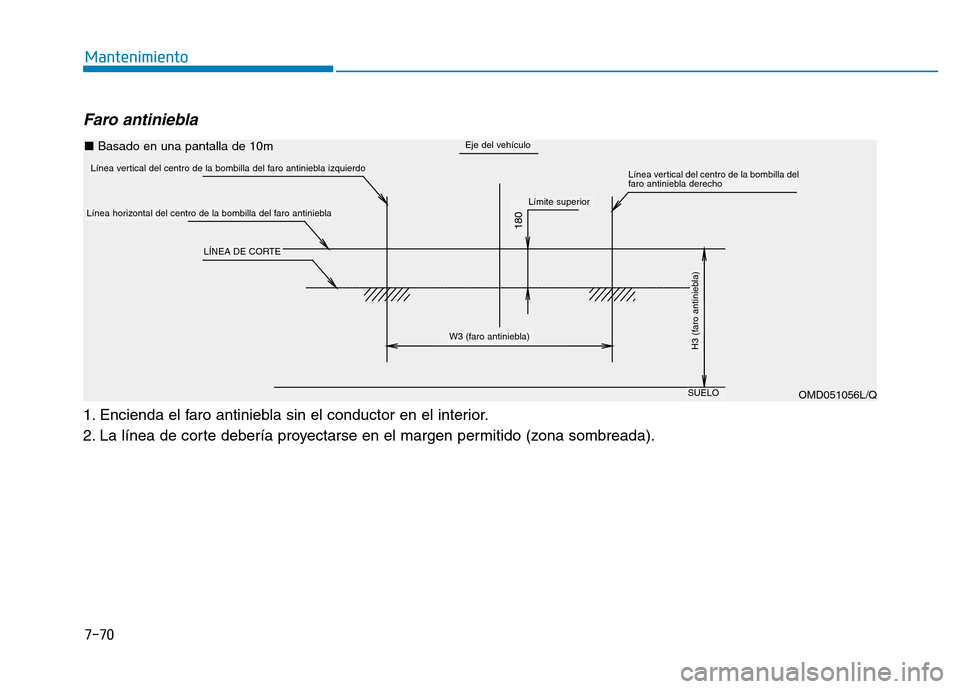

Faro antiniebla
1. Encienda el faro antiniebla sin el conductor en el interior.
2. La línea de corte debería proyectarse en el margen permitido (zona sombreada).
OMD051056L/Q
180
■Basado en una pantalla de 10m
Línea vertical del centro de la bombilla del faro antiniebla izquierdo
Línea horizontal del centro de la bombilla del faro antiniebla
LÍNEA DE CORTE
W3 (faro antiniebla)
SUELO
Límite superior
Eje del vehículo
Línea vertical del centro de la bombilla del
faro antiniebla derecho
H3 (faro antiniebla)

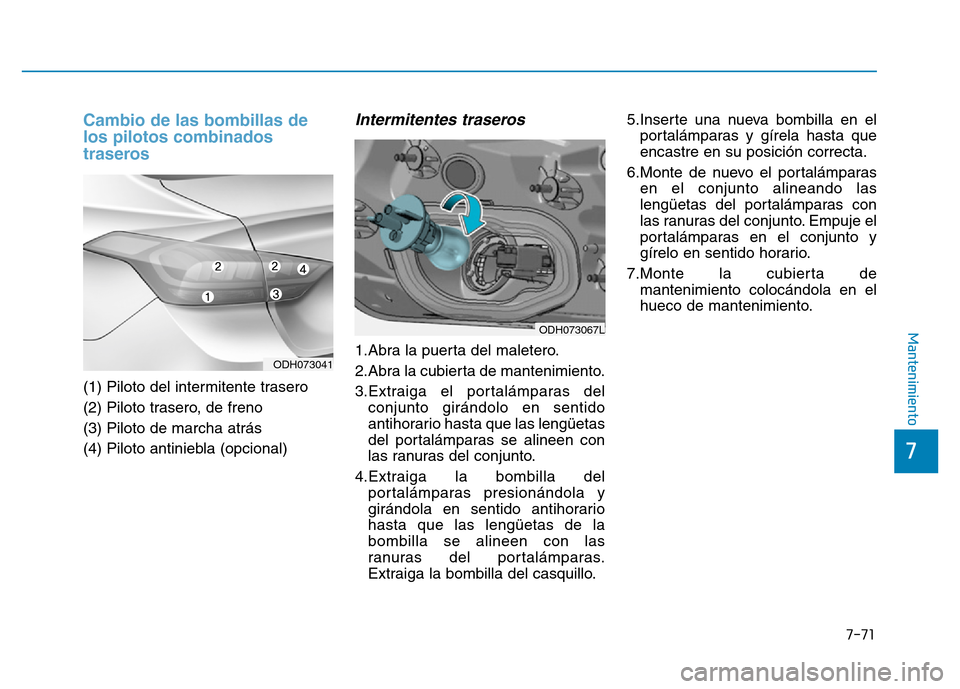

7-71
7
Mantenimiento
Cambio de las bombillas de
los pilotos combinados
traseros
(1) Piloto del intermitente trasero
(2) Piloto trasero, de freno
(3) Piloto de marcha atrás
(4) Piloto antiniebla (opcional)
Intermitentes traseros
1.Abra la puerta del maletero.
2.Abra la cubierta de mantenimiento.
3.Extraiga el portalámparas delconjunto girándolo en sentido
antihorario hasta que las lengüetas
del portalámparas se alineen con
las ranuras del conjunto.
4.Extraiga la bombilla del portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del casquillo. 5.Inserte una nueva bombilla en el
portalámparas y gírela hasta que
encastre en su posición correcta.
6.Monte de nuevo el portalámparas en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje el
portalámparas en el conjunto y
gírelo en sentido horario.
7.Monte la cubierta de mantenimiento colocándola en el
hueco de mantenimiento.ODH073041
ODH073067L

7-72
Mantenimiento

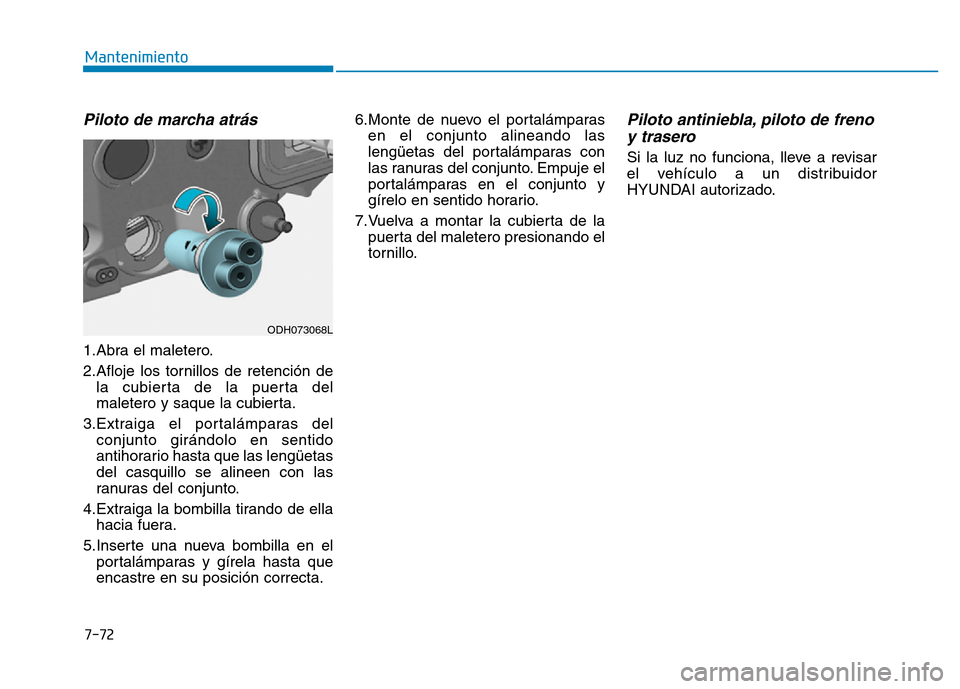

Piloto de marcha atrás
1.Abra el maletero.
2.Afloje los tornillos de retención dela cubierta de la puerta del
maletero y saque la cubierta.
3.Extraiga el portalámparas del conjunto girándolo en sentido
antihorario hasta que las lengüetas
del casquillo se alineen con las
ranuras del conjunto.
4.Extraiga la bombilla tirando de ella hacia fuera.
5.Inserte una nueva bombilla en el portalámparas y gírela hasta que
encastre en su posición correcta. 6.Monte de nuevo el portalámparas
en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje el
portalámparas en el conjunto y
gírelo en sentido horario.
7.Vuelva a montar la cubierta de la puerta del maletero presionando el
tornillo.
Piloto antiniebla, piloto de frenoy trasero
Si la luz no funciona, lleve a revisar
el vehículo a un distribuidor
HYUNDAI autorizado.
ODH073068L

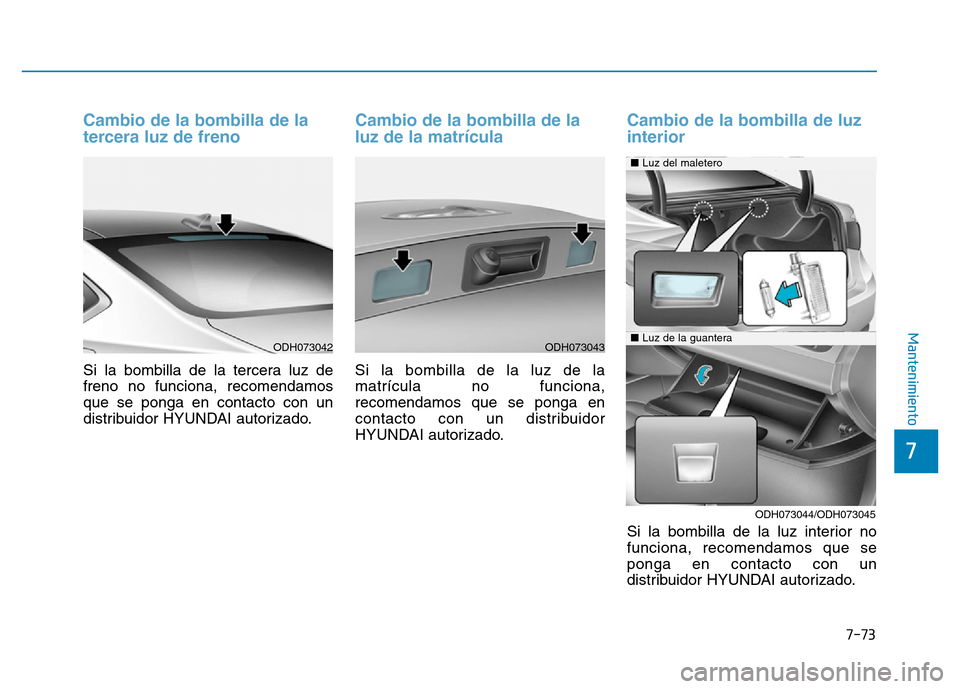

7-73
7
Mantenimiento
Cambio de la bombilla de la
tercera luz de freno
Si la bombilla de la tercera luz de
freno no funciona, recomendamos
que se ponga en contacto con un
distribuidor HYUNDAI autorizado.
Cambio de la bombilla de la
luz de la matrícula
Si la bombilla de la luz de la
matrícula no funciona,
recomendamos que se ponga en
contacto con un distribuidor
HYUNDAI autorizado.
Cambio de la bombilla de luz
interior
Si la bombilla de la luz interior no
funciona, recomendamos que se
ponga en contacto con un
distribuidor HYUNDAI autorizado.
■Luz del maletero
■Luz de la guantera
ODH073044/ODH073045ODH073043 ODH073042
