6-28
Действия в чрезвычайной ситуации

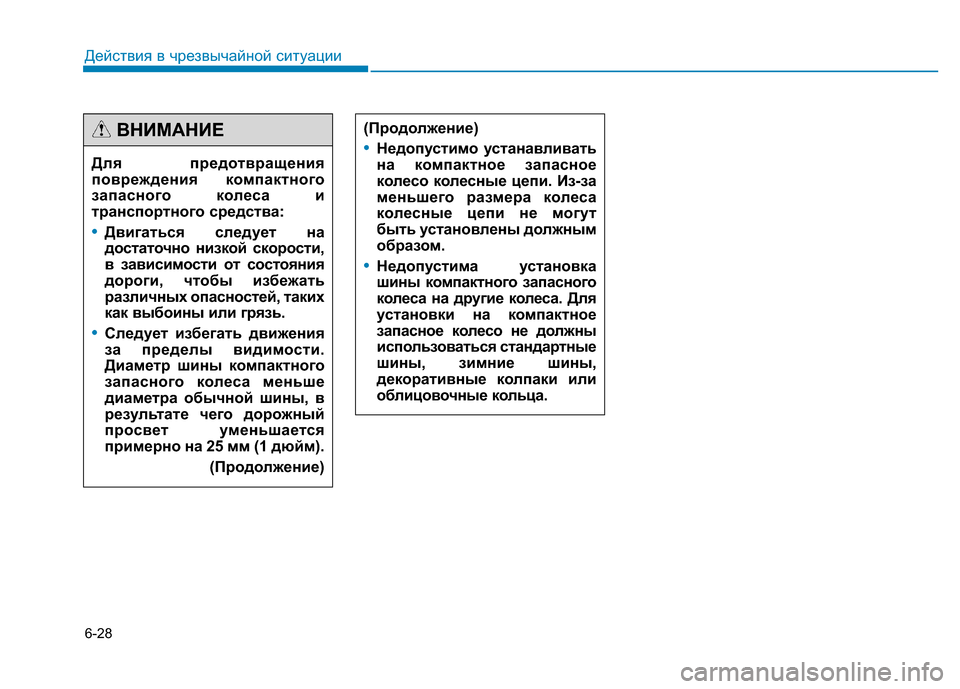

Для предотвращения
повреждения компактного
запасного колеса и
транспортного средства:
•Двигаться следует на
достаточно низкой скорости,
в зависимости от состояния
дороги, чтобы избежать
различных опасностей, таких
как выбоины или грязь.
•Следует избегать движения
за пределы видимости.
Диаметр шины компактного
запасного колеса меньше
диаметра обычной шины, в
результате чего дорожный
просвет уменьшается
примерно на 25 мм (1 дюйм).
(Продолжение)
(Продолжение)
•Недопустимо устанавливать
на компактное запасное
колесо колесные цепи. Из-за
меньшего размера колеса
колесные цепи не могут
быть установлены должным
образом.
•Недопустима установка
шины компактного запасного
колеса на другие колеса. Для
установки на компактное
запасное колесо не должны
использоваться стандартные
шины, зимние шины,
декоративные колпаки или
облицовочные кольца.
ВНИМАНИЕ

6-29
Действия в чрезвычайной ситуации
6
Наклейка домкрата1. Наименование модели.
2. Максимально допустимая
нагрузка.
3. При использовании домкрата
задействуйте стояночный тормоз.
4. При использовании домкрата
заглушите двигатель.
5. Запрещается находиться под
транспортным средством, которое
опирается на домкрат.
6. Предусмотренные места
установки под рамой.
7. При поддомкрачивании
транспортного средства
основание домкрата должно быть
расположено вертикально и
должно находиться под точкой
подъема.
8. На транспортных средствах с
механической коробкой передач
включите передачу заднего хода,
на транспортных средствах с
автоматической коробкой передач
переведите рычаг в положение P.
9. Домкрат должен опираться на
прочную горизонтальную
поверхность.
10. Производитель домкрата.
11. Дата производства.
12. Компания-представитель и
адрес ❈Фактическая наклейка домкрата на транспортном средстве может
отличаться от указанной на рисунке. Подробная спецификация
указана на наклейке, прикрепленной к домкрату.
•Tип А
■Пример
•Tип B
• Tип C
OHYK065010
OHYK065011
OHYK064002

6-30
Действия в чрезвычайной ситуации

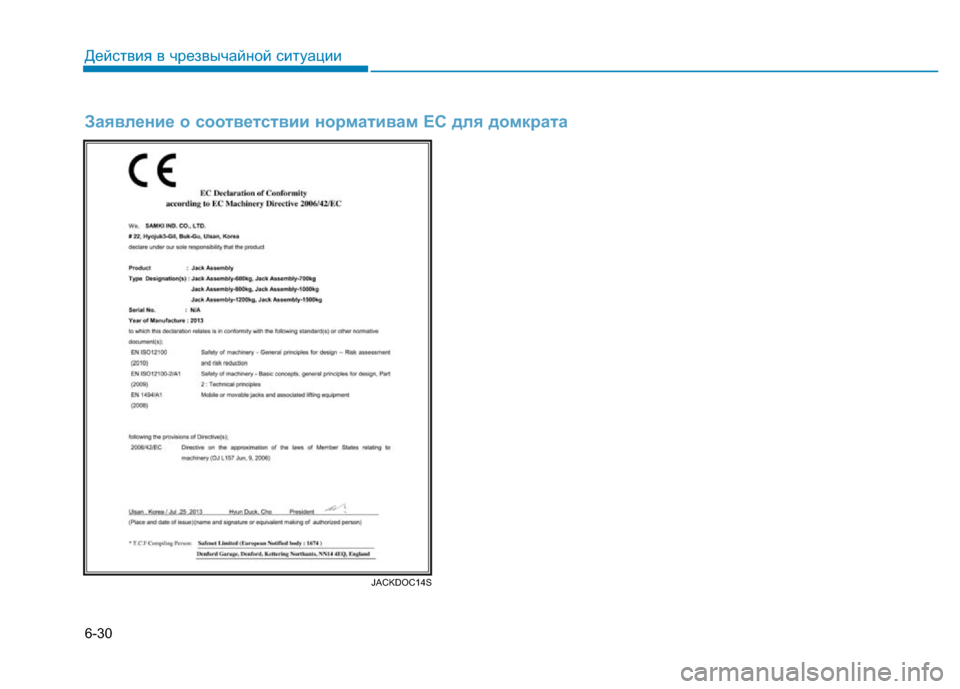

Заявление о соответствии нормативам EC для домкрата
JACKDOC14S

6-31
Действия в чрезвычайной ситуации
6

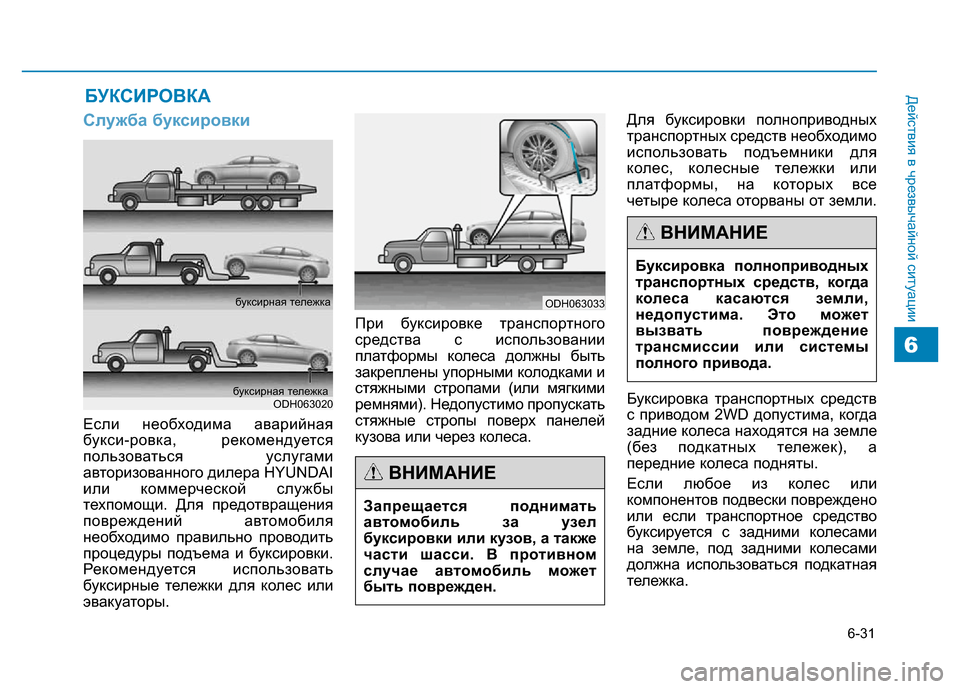

Служба буксировки
Если необходима аварийная
букси-ровка, рекомендуется
пользоваться услугами
авторизованного дилера HYUNDAI
или коммерческой службы
техпомощи. Для предотвращения
повреждений автомобиля
необходимо правильно проводить
процедуры подъема и буксировки.
Рекомендуется использовать
буксирные тележки для колес или
эвакуаторы.При буксировке транспортного
средства с использовании
платформы колеса должны быть
закреплены упорными колодками и
стяжными стропами (или мягкими
ремнями). Недопустимо пропускать
стяжные стропы поверх панелей
кузова или через колеса.Для буксировки полноприводных
транспортных средств необходимо
использовать подъемники для
колес, колесные тележки или
платформы, на которых все
четыре колеса оторваны от земли.
Буксировка транспортных средств
с приводом 2WD допустима, когда
задние колеса находятся на земле
(без подкатных тележек), а
передние колеса подняты.
Если любое из колес или
компонентов подвески повреждено
или если транспортное средство
буксируется с задними колесами
на земле, под задними колесами
должна использоваться подкатная
тележка.
БУКСИРОВКА
Запрещается поднимать
автомобиль за узел
буксировки или кузов, а также
части шасси. В противном
случае автомобиль может
быть поврежден.
ВНИМАНИЕ
ODH063020 буксирная тележка
буксирная тележка
ODH063033
Буксировка полноприводных
транспортных средств, когда
колеса касаются земли,
недопустима. Это может
вызвать повреждение
трансмиссии или системы
полного привода.
ВНИМАНИЕ

6-32
Действия в чрезвычайной ситуации

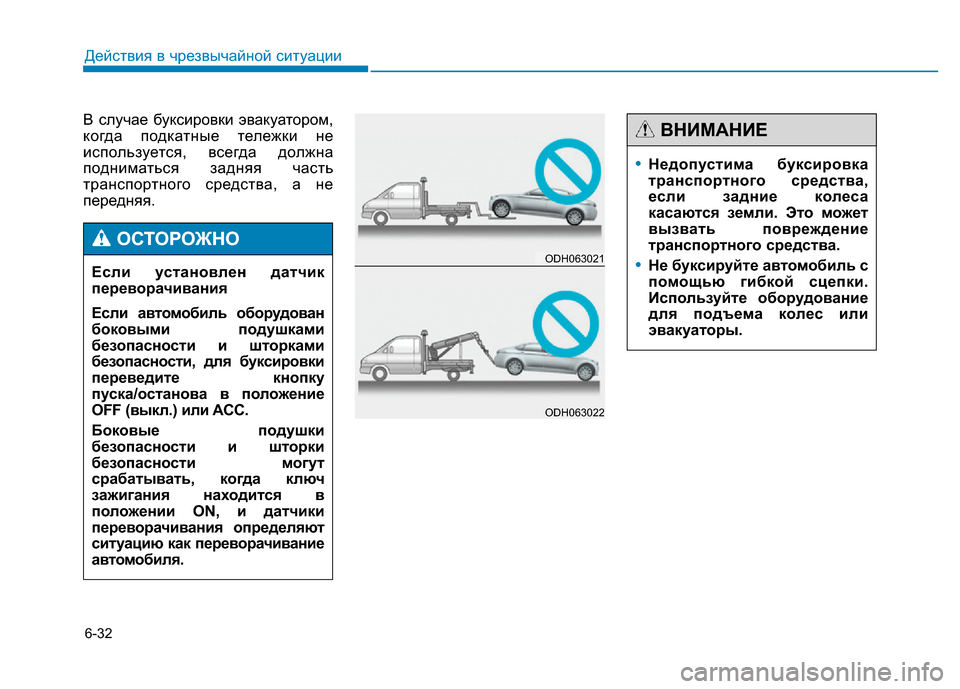

В случае буксировки эвакуатором,
когда подкатные тележки не
используется, всегда должна
подниматься задняя часть
транспортного средства, а не
передняя.
Если установлен датчик
переворачивания
Если автомобиль оборудован
боковыми подушками
безопасности и шторками
безопасности, для буксировки
переведите кнопку
пуска/останова в положение
OFF (выкл.) или ACC.
Боковые подушки
безопасности и шторки
безопасности могут
срабатывать, когда ключ
зажигания находится в
положении ON, и датчики
переворачивания определяют
ситуацию как переворачивание
автомобиля.
ОСТОРОЖНО
ODH063021
ODH063022
•Недопустима буксировка
транспортного средства,
если задние колеса
касаются земли. Это может
вызвать повреждение
транспортного средства.
•Не буксируйте автомобиль с
помощью гибкой сцепки.
Используйте оборудование
для подъема колес или
эвакуаторы.
ВНИМАНИЕ

6-33
Действия в чрезвычайной ситуации
6

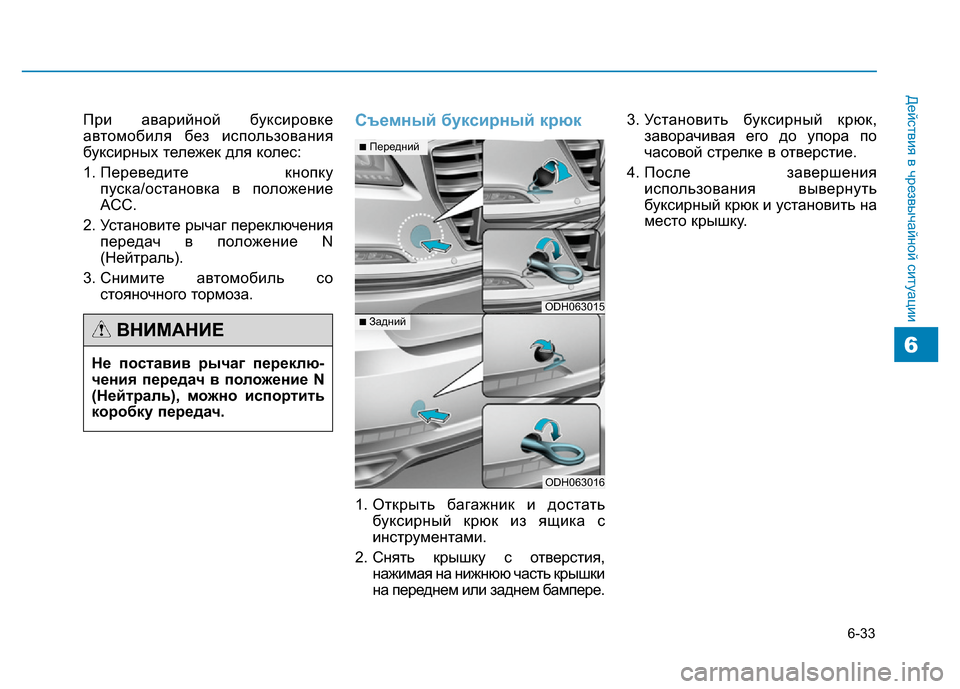

При аварийной буксировке
автомобиля без использования
буксирных тележек для колес:
1. Переведите кнопку
пуска/остановка в положение
ACC.
2. Установите рычаг переключения
передач в положение N
(Нейтраль).
3. Снимите автомобиль со
стояночного тормоза.Съемный буксирный крюк
1. Открыть багажник и достать
буксирный крюк из ящика с
инструментами.
2. Снять крышку с отверстия,
нажимая на нижнюю часть крышки
на переднем или заднем бампере.3. Установить буксирный крюк,
заворачивая его до упора по
часовой стрелке в отверстие.
4. После завершения
использования вывернуть
буксирный крюк и установить на
место крышку.
Не поставив рычаг переклю-
чения передач в положение N
(Нейтраль), можно испортить
коробку передач.
ВНИМАНИЕ
ODH063015
ODH063016
■Передний
■ Задний

6-34
Действия в чрезвычайной ситуации

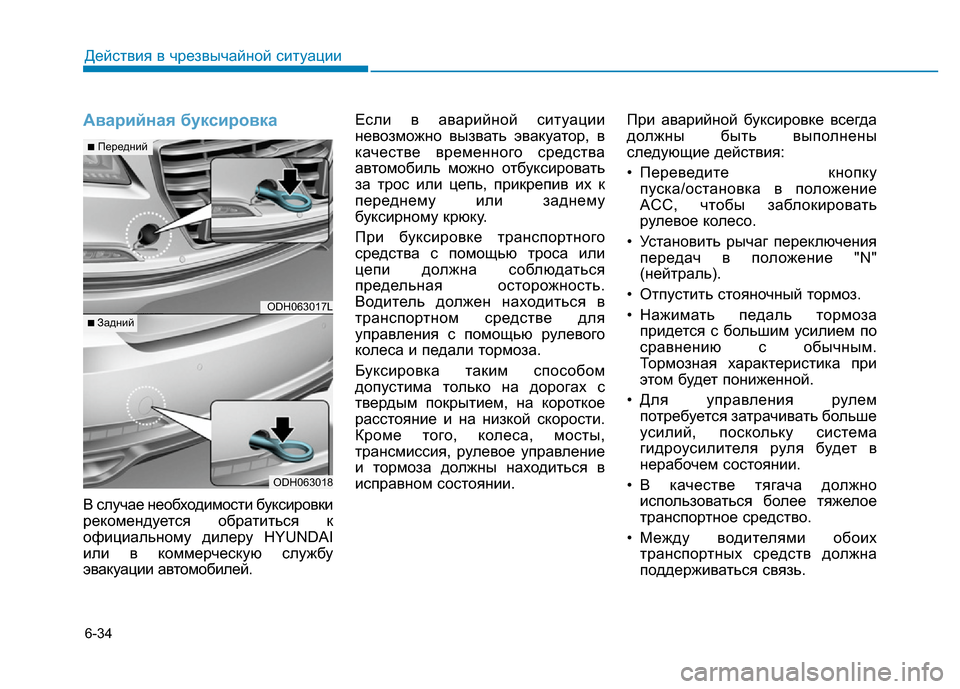

Аварийная буксировка
В случае необходимости буксировки
рекомендуется обратиться к
официальному дилеру HYUNDAI
или в коммерческую службу
эвакуации автомобилей.Если в аварийной ситуации
невозможно вызвать эвакуатор, в
качестве временного средства
автомобиль можно отбуксировать
за трос или цепь, прикрепив их к
переднему или заднему
буксирному крюку.
При буксировке транспортного
средства с помощью троса или
цепи должна соблюдаться
предельная осторожность.
Водитель должен находиться в
транспортном средстве для
управления с помощью рулевого
колеса и педали тормоза.
Буксировка таким способом
допустима только на дорогах с
твердым покрытием, на короткое
расстояние и на низкой скорости.
Кроме того, колеса, мосты,
трансмиссия, рулевое управление
и тормоза должны находиться в
исправном состоянии.При аварийной буксировке всегда
должны быть выполнены
следующие действия:
• Переведите кнопку
пуска/остановка в положение
ACC, чтобы заблокировать
рулевое колесо.
• Установить рычаг переключения
передач в положение "N"
(нейтраль).
• Отпустить стояночный тормоз.
• Нажимать педаль тормоза
придется с большим усилием по
сравнению с обычным.
Тормозная характеристика при
этом будет пониженной.
• Для управления рулем
потребуется затрачивать больше
усилий, поскольку система
гидроусилителя руля будет в
нерабочем состоянии.
• В качестве тягача должно
использоваться более тяжелое
транспортное средство.
• Между водителями обоих
транспортных средств должна
поддерживаться связь.
ODH063017L
ODH063018
■Передний
■ Задний

6-35
Действия в чрезвычайной ситуации
6

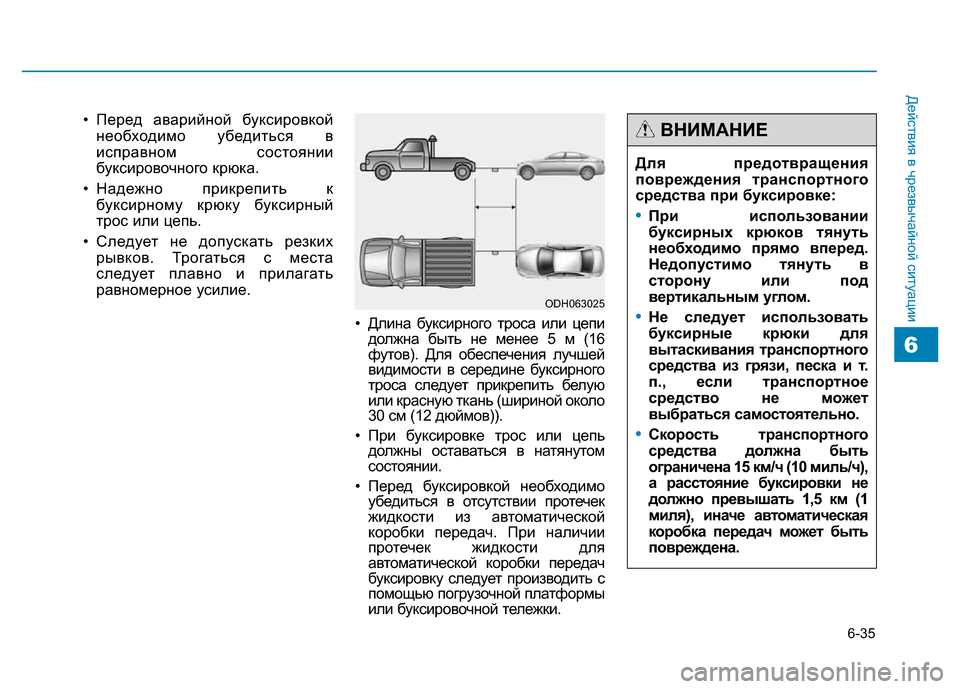

• Перед аварийной буксировкой
необходимо убедиться в
исправном состоянии
буксировочного крюка.
• Надежно прикрепить к
буксирному крюку буксирный
трос или цепь.
• Следует не допускать резких
рывков. Трогаться с места
следует плавно и прилагать
равномерное усилие.
• Длина буксирного троса или цепи
должна быть не менее 5 м (16
футов). Для обеспечения лучшей
видимости в середине буксирного
троса следует прикрепить белую
или красную ткань (шириной около
30 см (12 дюймов)).
• При буксировке трос или цепь
должны оставаться в натянутом
состоянии.
• Перед буксировкой необходимо
убедиться в отсутствии протечек
жидкости из автоматической
коробки передач. При наличии
протечек жидкости для
автоматической коробки передач
буксировку следует производить с
помощью погрузочной платформы
или буксировочной тележки.
ODH063025
Для предотвращения
повреждения транспортного
средства при буксировке:
•При использовании
буксирных крюков тянуть
необходимо прямо вперед.
Недопустимо тянуть в
сторону или под
вертикальным углом.
•Не следует использовать
буксирные крюки для
вытаскивания транспортного
средства из грязи, песка и т.
п., если транспортное
средство не может
выбраться самостоятельно.
•Скорость транспортного
средства должна быть
ограничена 15 км/ч (10 миль/ч),
а расстояние буксировки не
должно превышать 1,5 км (1
миля), иначе автоматическая
коробка передач может быть
повреждена.
ВНИМАНИЕ

6-36
Действия в чрезвычайной ситуации

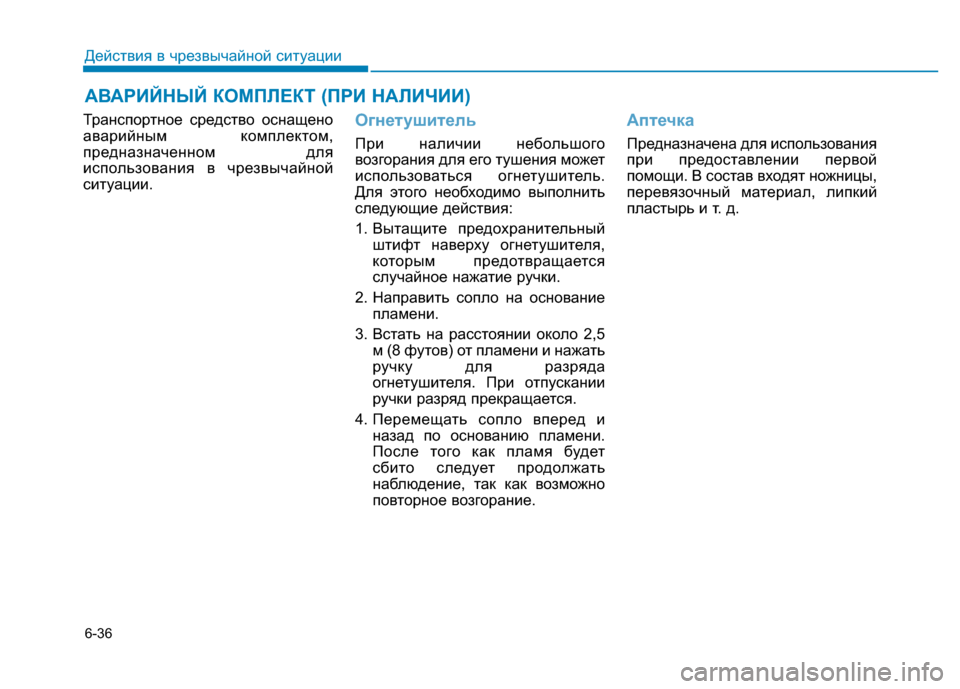

АВАРИЙНЫЙ КОМПЛЕКТ (ПРИ НАЛИЧИИ)
Транспортное средство оснащено
аварийным комплектом,
предназначенном для
использования в чрезвычайной
ситуации.Огнетушитель
При наличии небольшого
возгорания для его тушения может
использоваться огнетушитель.
Для этого необходимо выполнить
следующие действия:
1. Вытащите предохранительный
штифт наверху огнетушителя,
которым предотвращается
случайное нажатие ручки.
2. Направить сопло на основание
пламени.
3. Встать на расстоянии около 2,5
м (8 футов) от пламени и нажать
ручку для разряда
огнетушителя. При отпускании
ручки разряд прекращается.
4. Перемещать сопло вперед и
назад по основанию пламени.
После того как пламя будет
сбито следует продолжать
наблюдение, так как возможно
повторное возгорание.
Аптечка
Предназначена для использования
при предоставлении первой
помощи. В состав входят ножницы,
перевязочный материал, липкий
пластырь и т. д.

6-37
Действия в чрезвычайной ситуации
6

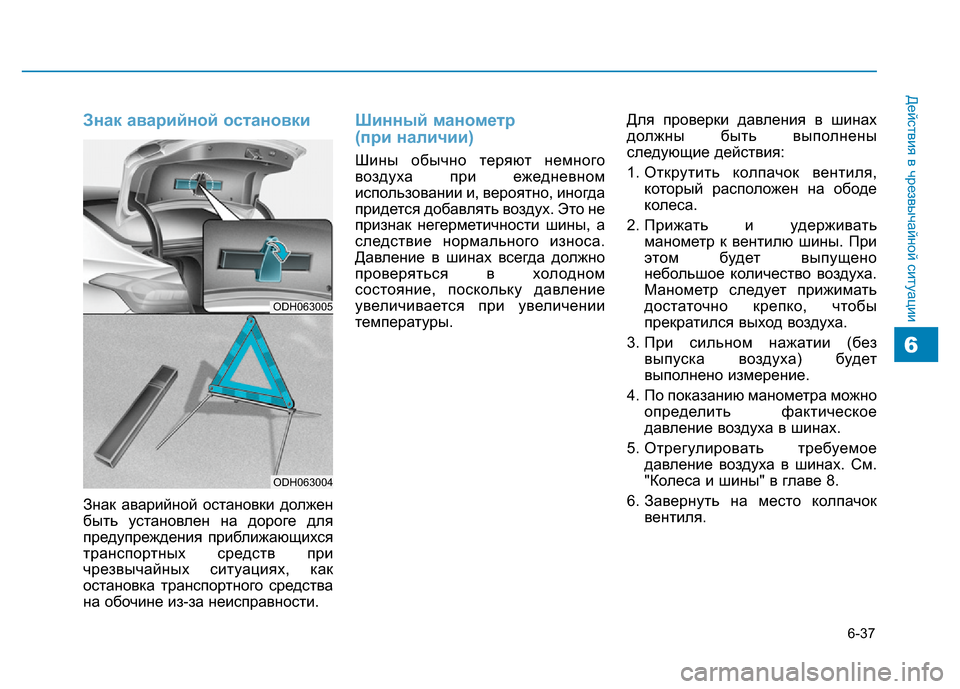

Знак аварийной остановки
Знак аварийной остановки должен
быть установлен на дороге для
предупреждения приближающихся
транспортных средств при
чрезвычайных ситуациях, как
остановка транспортного средства
на обочине из-за неисправности.
Шинный манометр
(при наличии)
Шины обычно теряют немного
воздуха при ежедневном
использовании и, вероятно, иногда
придется добавлять воздух. Это не
признак негерметичности шины, а
следствие нормального износа.
Давление в шинах всегда должно
проверяться в холодном
состояние, поскольку давление
увеличивается при увеличении
температуры.Для проверки давления в шинах
должны быть выполнены
следующие действия:
1. Открутить колпачок вентиля,
который расположен на ободе
колеса.
2. Прижать и удерживать
манометр к вентилю шины. При
этом будет выпущено
небольшое количество воздуха.
Манометр следует прижимать
достаточно крепко, чтобы
прекратился выход воздуха.
3. При сильном нажатии (без
выпуска воздуха) будет
выполнено измерение.
4. По показанию манометра можно
определить фактическое
давление воздуха в шинах.
5. Отрегулировать требуемое
давление воздуха в шинах. См.
"Колеса и шины" в главе 8.
6. Завернуть на место колпачок
вентиля.
ODH063005
ODH063004
