7-31
Техническое обслуживание
7

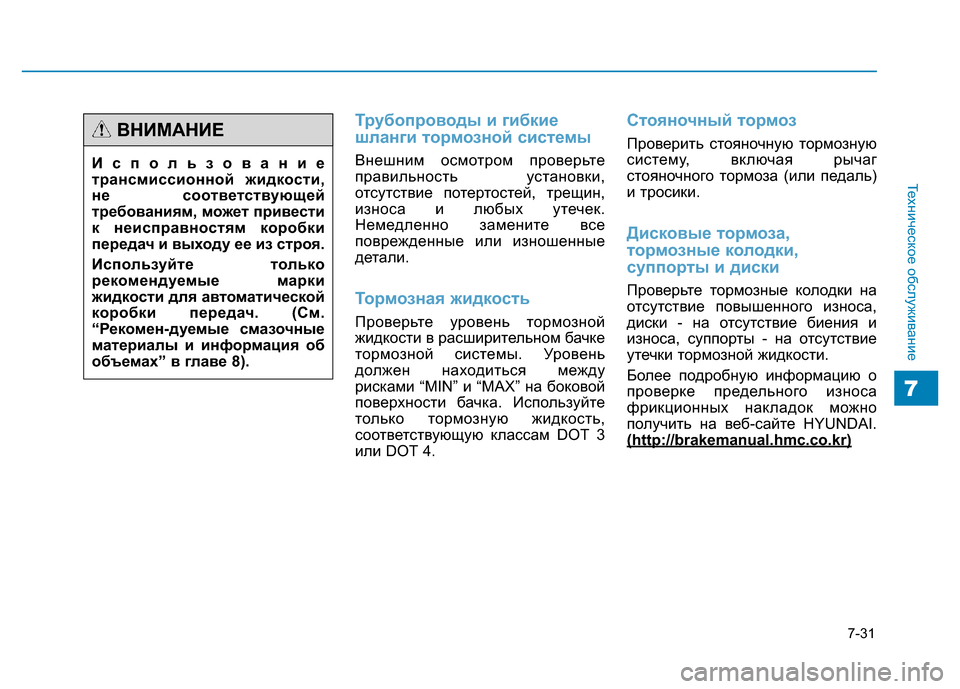

Трубопроводы и гибкие
шланги тормозной системы
Внешним осмотром проверьте
правильность установки,
отсутствие потертостей, трещин,
износа и любых утечек.
Немедленно замените все
поврежденные или изношенные
детали.
Тормозная жидкость
Проверьте уровень тормозной
жидкости в расширительном бачке
тормозной системы. Уровень
должен находиться между
рисками “MIN” и “MAX” на боковой
поверхности бачка. Используйте
только тормозную жидкость,
соответствующую классам DOT 3
или DOT 4.
Стояночный тормоз
Проверить стояночную тормозную
систему, включая рычаг
стояночного тормоза (или педаль)
и тросики.
Дисковые тормоза,
тормозные колодки,
суппорты и диски
Проверьте тормозные колодки на
отсутствие повышенного износа,
диски - на отсутствие биения и
износа, суппорты - на отсутствие
утечки тормозной жидкости.
Более подробную информацию о
проверке предельного износа
фрикционных накладок можно
получить на веб-сайте HYUNDAI.
(http://brakemanual.hmc.co.kr)
Использование
трансмиссионной жидкости,
не соответствующей
требованиям, может привести
к неисправностям коробки
передач и выходу ее из строя.
Используйте только
рекомендуемые марки
жидкости для автоматической
коробки передач. (См.
“Рекомен-дуемые смазочные
материалы и информация об
объемах” в главе 8).
ВНИМАНИЕ

7-32
Техническое обслуживание

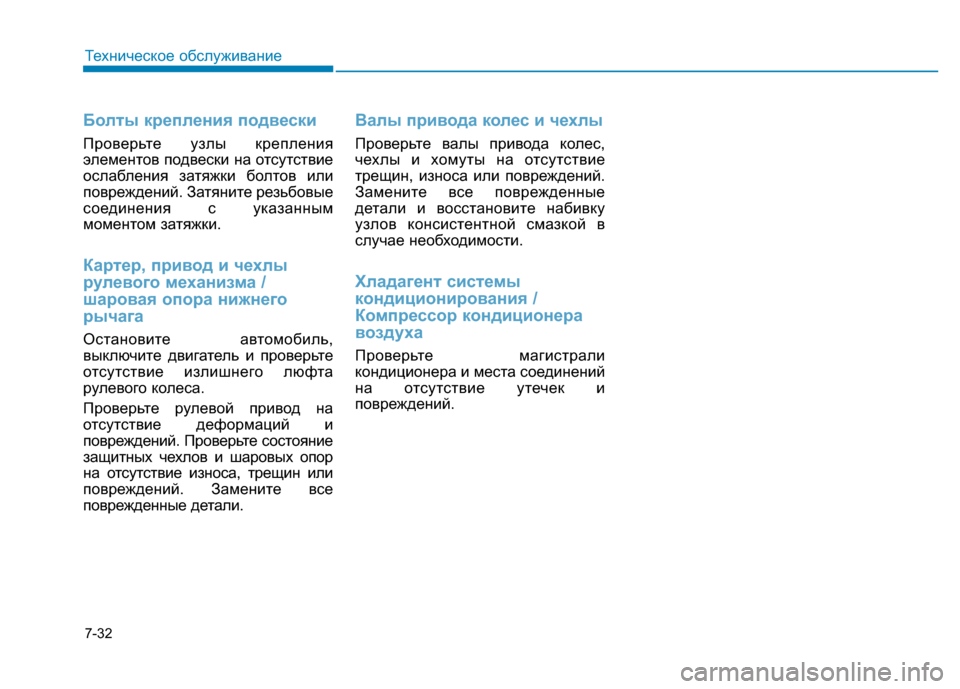

Болты крепления подвески
Проверьте узлы крепления
элементов подвески на отсутствие
ослабления затяжки болтов или
повреждений. Затяните резьбовые
соединения с указанным
моментом затяжки.
Картер, привод и чехлы
рулевого механизма /
шаровая опора нижнего
рычага
Остановите автомобиль,
выключите двигатель и проверьте
отсутствие излишнего люфта
рулевого колеса.
Проверьте рулевой привод на
отсутствие деформаций и
повреждений. Проверьте состояние
защитных чехлов и шаровых опор
на отсутствие износа, трещин или
повреждений. Замените все
поврежденные детали.
Валы привода колес и чехлы
Проверьте валы привода колес,
чехлы и хомуты на отсутствие
трещин, износа или повреждений.
Замените все поврежденные
детали и восстановите набивку
узлов консистентной смазкой в
случае необходимости.
Хладагент системы
кондиционирования /
Компрессор кондиционера
воздуха
Проверьте магистрали
кондиционера и места соединений
на отсутствие утечек и
повреждений.

7-33
Техническое обслуживание
7

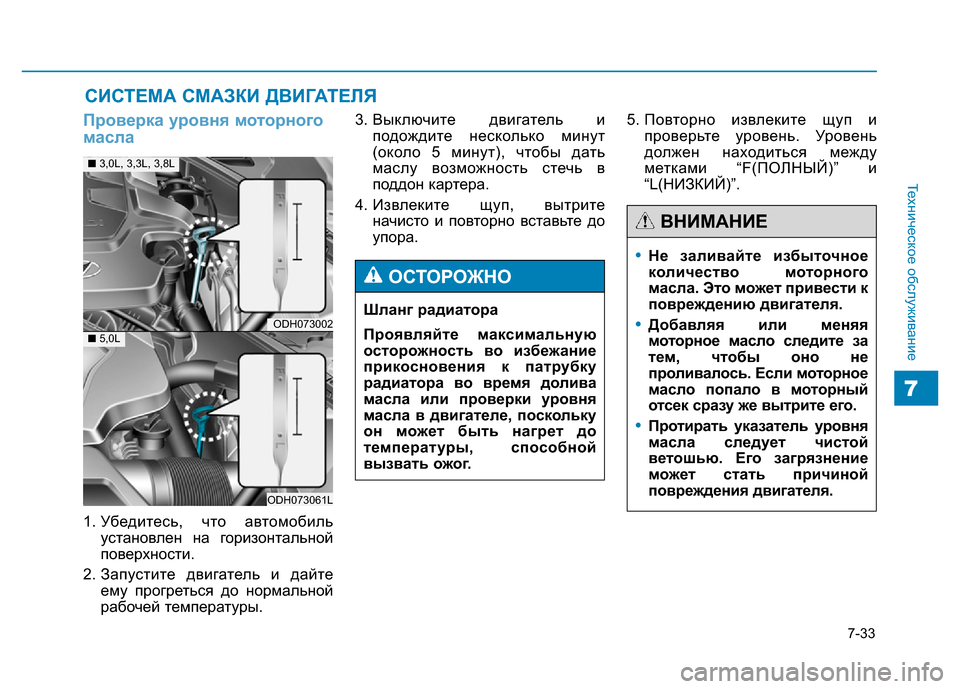

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ
Проверка уровня моторного
масла
1. Убедитесь, что автомобиль
установлен на горизонтальной
поверхности.
2. Запустите двигатель и дайте
ему прогреться до нормальной
рабочей температуры.3. Выключите двигатель и
подождите несколько минут
(около 5 минут), чтобы дать
маслу возможность стечь в
поддон картера.
4. Извлеките щуп, вытрите
начисто и повторно вставьте до
упора.5. Повторно извлеките щуп и
проверьте уровень. Уровень
должен находиться между
метками “F(ПОЛНЫЙ)” и
“L(НИЗКИЙ)”.
Шланг радиатора
Проявляйте максимальную
осторожность во избежание
прикосновения к патрубку
радиатора во время долива
масла или проверки уровня
масла в двигателе, поскольку
он может быть нагрет до
температуры, способной
вызвать ожог.
ОСТОРОЖНО
•Не заливайте избыточное
количество моторного
масла. Это может привести к
повреждению двигателя.
•Добавляя или меняя
моторное масло следите за
тем, чтобы оно не
проливалось. Если моторное
масло попало в моторный
отсек сразу же вытрите его.
•Протирать указатель уровня
масла следует чистой
ветошью. Его загрязнение
может стать причиной
повреждения двигателя.
ВНИМАНИЕ
ODH073002
ODH073061L
■3,0L, 3,3L, 3,8L
■5,0L

7-34
Техническое обслуживание

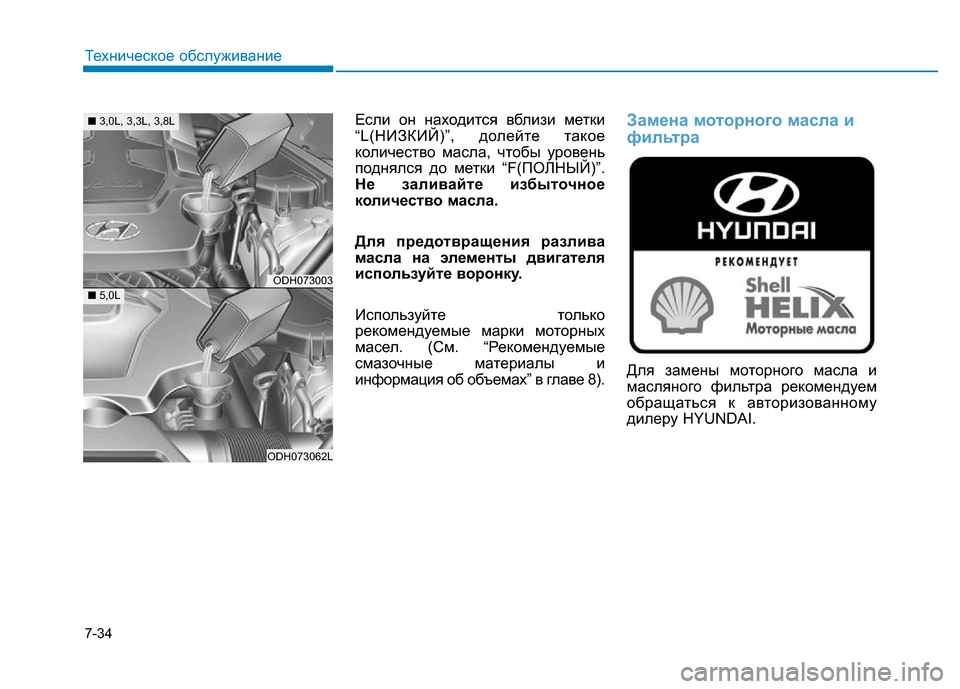

Если он находится вблизи метки
“L(НИЗКИЙ)”, долейте такое
количество масла, чтобы уровень
поднялся до метки “F(ПОЛНЫЙ)”.
Не заливайте избыточное
количество масла.
Для предотвращения разлива
масла на элементы двигателя
используйте воронку.
Используйте только
рекомендуемые марки моторных
масел. (См. “Рекомендуемые
смазочные материалы и
информация об объемах” в главе 8).
Замена моторного масла и
фильтра
Для замены моторного масла и
масляного фильтра рекомендуем
обращаться к авторизованному
дилеру HYUNDAI.
ODH073003
ODH073062L
■3,0L, 3,3L, 3,8L
■5,0L

7-35
Техническое обслуживание
7

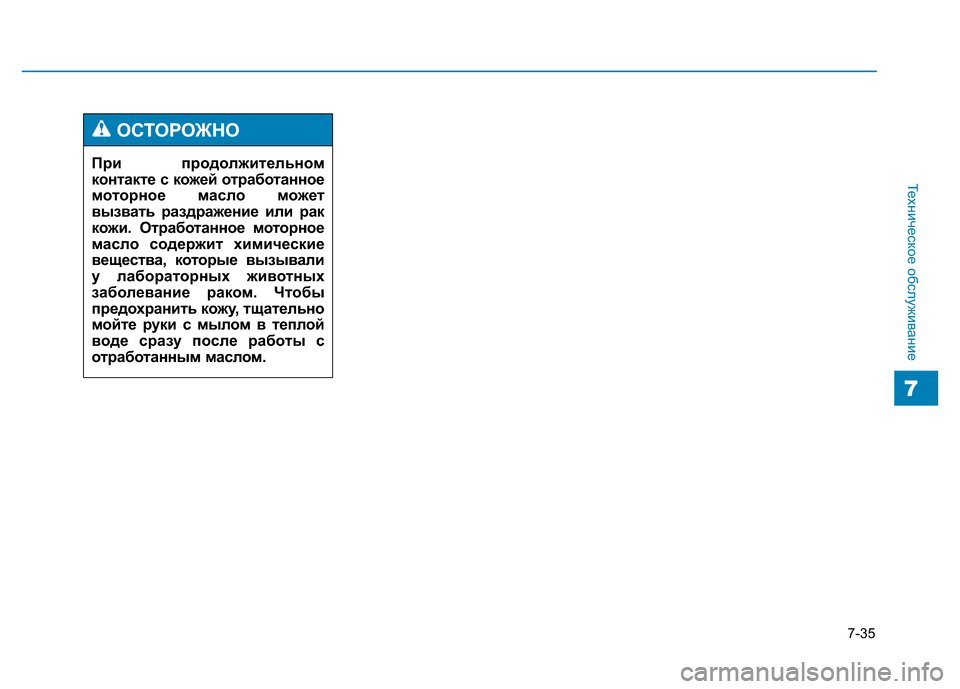

При продолжительном
контакте с кожей отработанное
моторное масло может
вызвать раздражение или рак
кожи. Отработанное моторное
масло содержит химические
вещества, которые вызывали
у лабораторных животных
заболевание раком. Чтобы
предохранить кожу, тщательно
мойте руки с мылом в теплой
воде сразу после работы с
отработанным маслом.
ОСТОРОЖНО

7-36
Техническое обслуживание

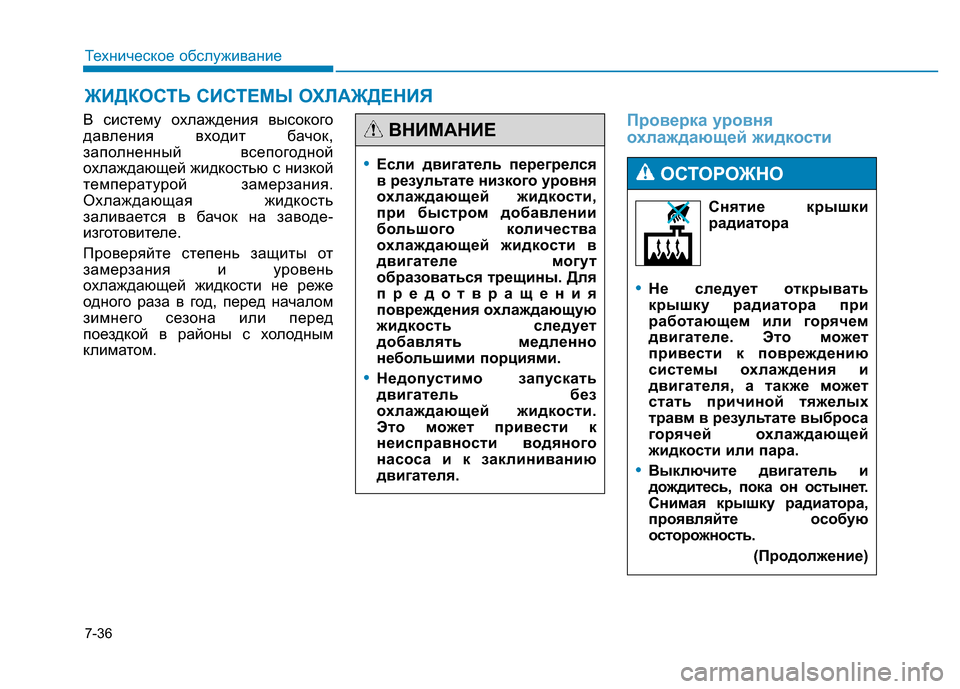

ЖИДКОСТЬ СИСТЕМЫ ОХЛАЖДЕНИЯ
В систему охлаждения высокого
давления входит бачок,
заполненный всепогодной
охлаждающей жидкостью с низкой
температурой замерзания.
Охлаждающая жидкость
заливается в бачок на заводе-
изготовителе.
Проверяйте степень защиты от
замерзания и уровень
охлаждающей жидкости не реже
одного раза в год, перед началом
зимнего сезона или перед
поездкой в районы с холодным
климатом.Проверка уровня
охлаждающей жидкости
Снятие крышки
радиатора
•Не следует открывать
крышку радиатора при
работающем или горячем
двигателе. Это может
привести к повреждению
системы охлаждения и
двигателя, а также может
стать причиной тяжелых
травм в результате выброса
горячей охлаждающей
жидкости или пара.
•Выключите двигатель и
дождитесь, пока он остынет.
Снимая крышку радиатора,
проявляйте особую
осторожность.
(Продолжение)
ОСТОРОЖНО•Если двигатель перегрелся
в результате низкого уровня
охлаждающей жидкости,
при быстром добавлении
большого количества
охлаждающей жидкости в
двигателе могут
образоваться трещины. Для
предотвращения
повреждения охлаждающую
жидкость следует
добавлять медленно
небольшими порциями.
•Недопустимо запускать
двигатель без
охлаждающей жидкости.
Это может привести к
неисправности водяного
насоса и к заклиниванию
двигателя.
ВНИМАНИЕ

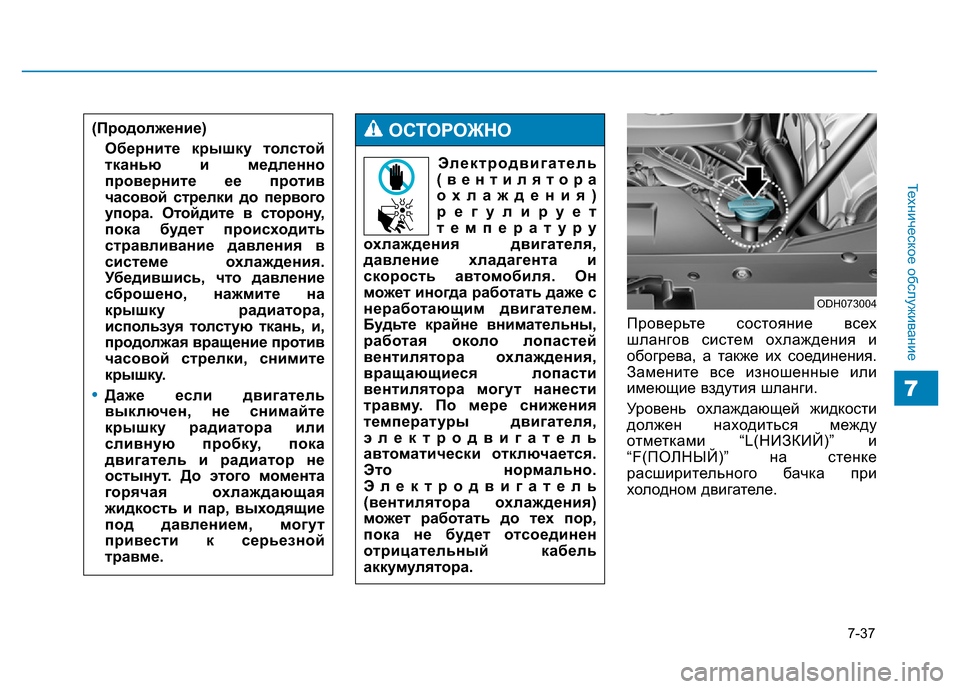

7-37
Техническое обслуживание
7
Проверьте состояние всех
шлангов систем охлаждения и
обогрева, а также их соединения.
Замените все изношенные или
имеющие вздутия шланги.
Уровень охлаждающей жидкости
должен находиться между
отметками “L(НИЗКИЙ)” и
“F(ПОЛНЫЙ)” на стенке
расширительного бачка при
холодном двигателе. Электродвигатель
(вентилятора
охлаждения)
регулирует
температуру
охлаждения двигателя,
давление хладагента и
скорость автомобиля. Он
может иногда работать даже с
неработающим двигателем.
Будьте крайне внимательны,
работая около лопастей
вентилятора охлаждения,
вращающиеся лопасти
вентилятора могут нанести
травму. По мере снижения
температуры двигателя,
электродвигатель
автоматически отключается.
Это нормально.
Электродвигатель
(вентилятора охлаждения)
может работать до тех пор,
пока не будет отсоединен
отрицательный кабель
аккумулятора.
ОСТОРОЖНО(Продолжение)
Оберните крышку толстой
тканью и медленно
проверните ее против
часовой стрелки до первого
упора. Отойдите в сторону,
пока будет происходить
стравливание давления в
системе охлаждения.
Убедившись, что давление
сброшено, нажмите на
крышку радиатора,
используя толстую ткань, и,
продолжая вращение против
часовой стрелки, снимите
крышку.
•Даже если двигатель
выключен, не снимайте
крышку радиатора или
сливную пробку, пока
двигатель и радиатор не
остынут. До этого момента
горячая охлаждающая
жидкость и пар, выходящие
под давлением, могут
привести к серьезной
травме.
ODH073004

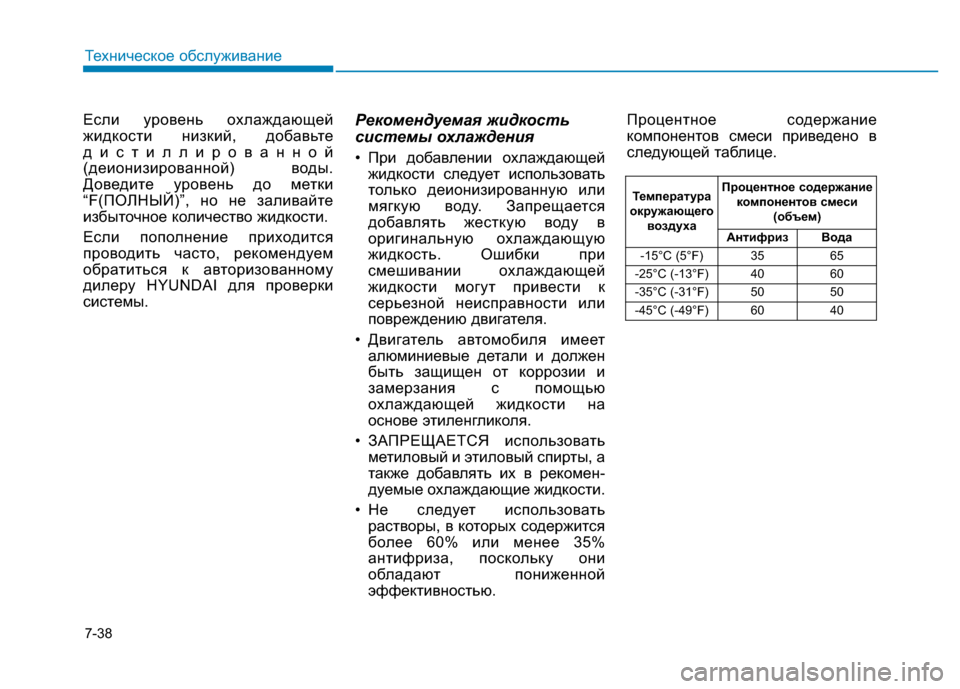

7-38
Техническое обслуживание
Если уровень охлаждающей
жидкости низкий, добавьте
дистиллированной
(деионизированной) воды.
Доведите уровень до метки
“F(ПОЛНЫЙ)”, но не заливайте
избыточное количество жидкости.
Если пополнение приходится
проводить часто, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
Рекомендуемая жидкость
системы охлаждения
• При добавлении охлаждающей
жидкости следует использовать
только деионизированную или
мягкую воду. Запрещается
добавлять жесткую воду в
оригинальную охлаждающую
жидкость. Ошибки при
смешивании охлаждающей
жидкости могут привести к
серьезной неисправности или
повреждению двигателя.
• Двигатель автомобиля имеет
алюминиевые детали и должен
быть защищен от коррозии и
замерзания с помощью
охлаждающей жидкости на
основе этиленгликоля.
• ЗАПРЕЩАЕТСЯ использовать
метиловый и этиловый спирты, а
также добавлять их в рекомен-
дуемые охлаждающие жидкости.
• Не следует использовать
растворы, в которых содержится
более 60% или менее 35%
антифриза, поскольку они
обладают пониженной
эффективностью.Процентное содержание
компонентов смеси приведено в
следующей таблице.
Температура
окружающего
воздухаПроцентное содержание
компонентов смеси
(объем)
Антифриз Вода
-15°C (5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40

7-39
Техническое обслуживание
7

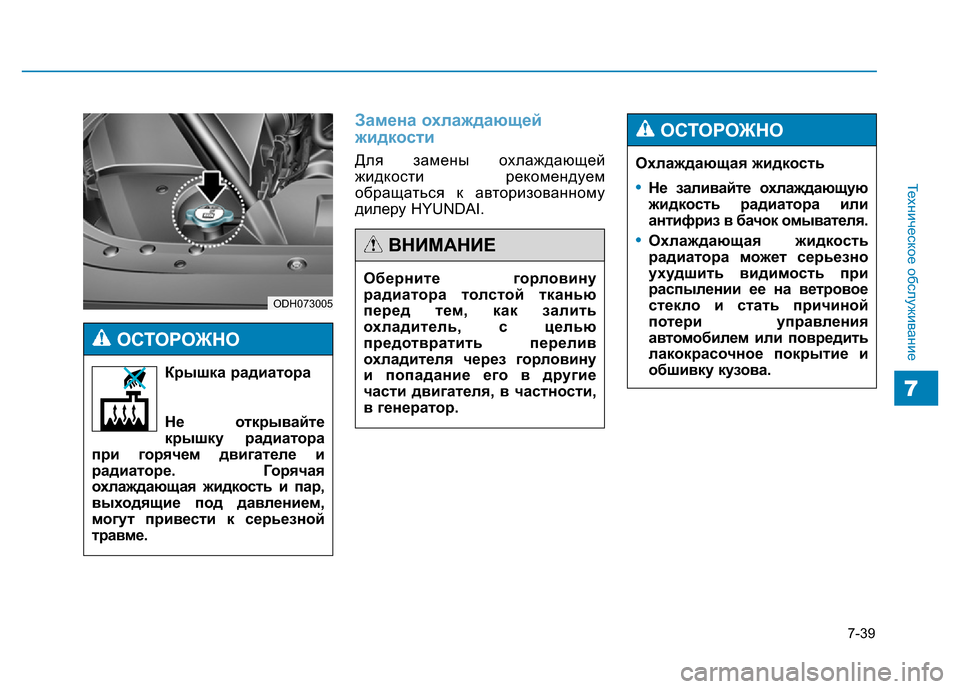

Замена охлаждающей
жидкости
Для замены охлаждающей
жидкости рекомендуем
обращаться к авторизованному
дилеру HYUNDAI.Oхлаждающая жидкость
•Не заливайте охлаждающую
жидкость радиатора или
антифриз в бачок омывателя.
•Охлаждающая жидкость
радиатора может серьезно
ухудшить видимость при
распылении ее на ветровое
стекло и стать причиной
потери управления
автомобилем или повредить
лакокрасочное покрытие и
обшивку кузова.
ОСТОРОЖНО
Оберните горловину
радиатора толстой тканью
перед тем, как залить
охладитель, с целью
предотвратить перелив
охладителя через горловину
и попадание его в другие
части двигателя, в частности,
в генератор.
ВНИМАНИЕ
Крышка радиатора
Не открывайте
крышку радиатора
при горячем двигателе и
радиаторе. Горячая
охлаждающая жидкость и пар,
выходящие под давлением,
могут привести к серьезной
травме.
ОСТОРОЖНО
ODH073005

7-40
Техническое обслуживание

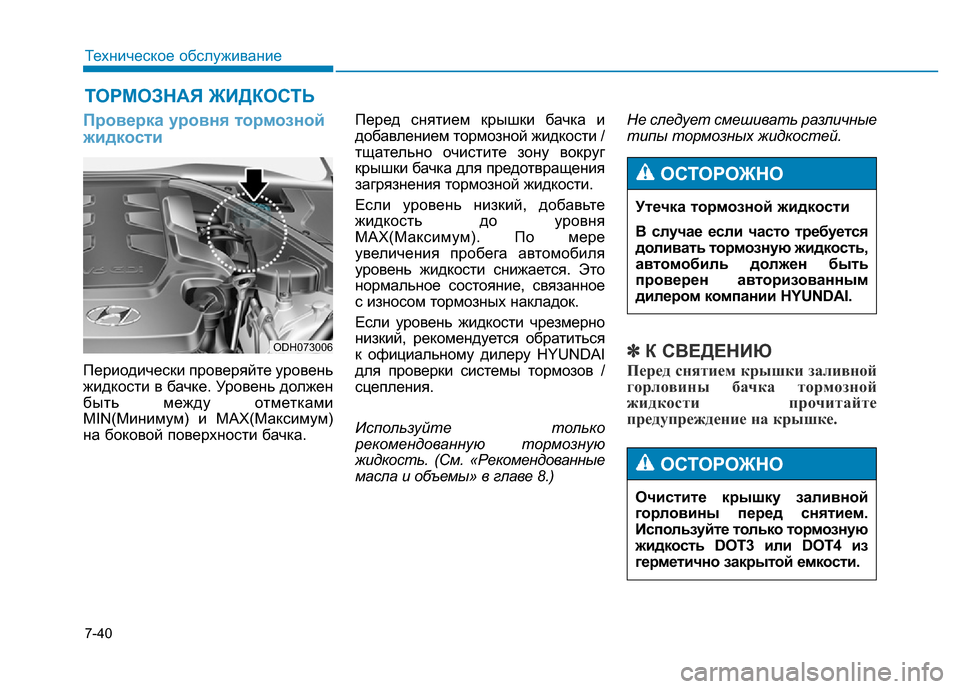

ТОРМОЗНАЯ ЖИДКОСТЬ
Проверка уровня тормозной
жидкости
Периодически проверяйте уровень
жидкости в бачке. Уровень должен
быть между отметками
MIN(Минимум) и MAX(Максимум)
на боковой поверхности бачка.Перед снятием крышки бачка и
добавлением тормозной жидкости /
тщательно очистите зону вокруг
крышки бачка для предотвращения
загрязнения тормозной жидкости.
Если уровень низкий, добавьте
жидкость до уровня
MAX(Максимум). По мере
увеличения пробега автомобиля
уровень жидкости снижается. Это
нормальное состояние, связанное
с износом тормозных накладок.
Если уровень жидкости чрезмерно
низкий, рекомендуется обратиться
к официальному дилеру HYUNDAI
для проверки системы тормозов /
сцепления.
Используйте только
рекомендованную тормозную
жидкость. (См. «Рекомендованные
масла и объемы» в главе 8.)Не следует смешивать различные
типы тормозных жидкостей.
✽К СВЕДЕНИЮ
Перед снятием крышки заливной
горловины бачка тормозной
жидкости прочитайте
предупреждение на крышке.
Утечка тормозной жидкости
В случае если часто требуется
доливать тормозную жидкость,
автомобиль должен быть
проверен авторизованным
дилером компании HYUNDAI.
ОСТОРОЖНО
ODH073006
Очистите крышку заливной
горловины перед снятием.
Используйте только тормозную
жидкость DOT или DOT4 из
герметично закрытой емкости.
ОСТОРОЖНО
