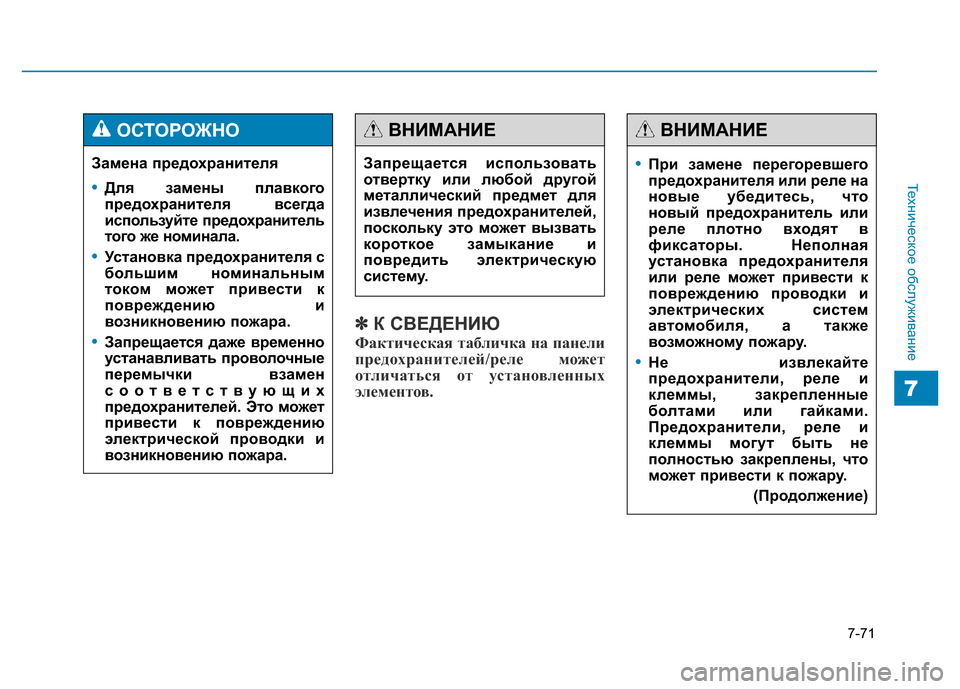

Hyundai Genesis 2016 Инструкция по эксплуатации (in Russian)

7-71
Техническое обслуживание
7
✽К СВЕДЕНИЮ
Фактическая табличка на панели
предохранителей/реле может
отличаться от установленных
элементов.
•При замене перегоревшего
предохранителя или реле на
новые убедитесь, что
новый предохранитель или
реле плотно входят в
фиксаторы. Неполная
установка предохранителя
или реле может привести к
повреждению проводки и
электрических систем
автомобиля, а также
возможному пожару.
•Не извлекайте
предохранители, реле и
клеммы, закрепленные
болтами или гайками.
Предохранители, реле и
клеммы могут быть не
полностью закреплены, что
может привести к пожару.
(Продолжение)
ВНИМАНИЕ
Замена предохранителя
•Для замены плавкого
предохранителя всегда
используйте предохранитель
того же номинала.
•Установка предохранителя с
большим номинальным
током может привести к
повреждению и
возникновению пожара.
•Запрещается даже временно
устанавливать проволочные
перемычки взамен
соответствующих
предохранителей. Это может
привести к повреждению
электрической проводки и
возникновению пожара.
ОСТОРОЖНО
Запрещается использовать
отвертку или любой другой
металлический предмет для
извлечения предохранителей,
поскольку это может вызвать
короткое замыкание и
повредить электрическую
систему.
ВНИМАНИЕ

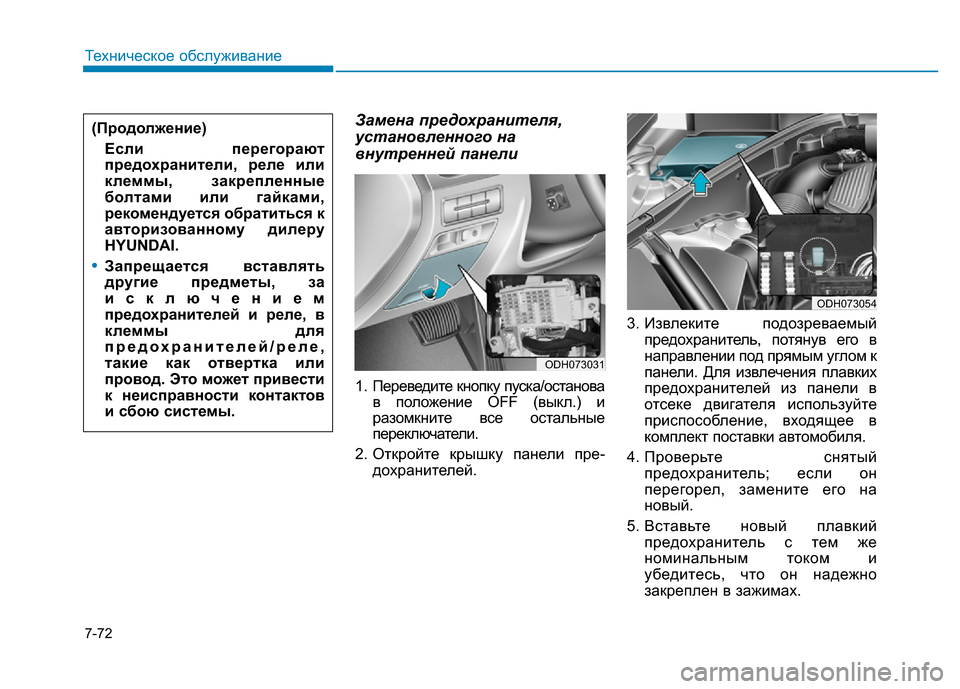

7-72
Техническое обслуживание
Замена предохранителя,
установленного на
внутренней панели
1. Переведите кнопку пуска/останова
в положение OFF (выкл.) и
разомкните все остальные
переключатели.
2. Откройте крышку панели пре-
дохранителей.3. Извлеките подозреваемый
предохранитель, потянув его в
направлении под прямым углом к
панели. Для извлечения плавких
предохранителей из панели в
отсеке двигателя используйте
приспособление, входящее в
комплект поставки автомобиля.
4. Проверьте снятый
предохранитель; если он
перегорел, замените его на
новый.
5. Вставьте новый плавкий
предохранитель с тем же
номинальным током и
убедитесь, что он надежно
закреплен в зажимах. (Продолжение)
Если перегорают
предохранители, реле или
клеммы, закрепленные
болтами или гайками,
рекомендуется обратиться к
авторизованному дилеру
HYUNDAI.
•Запрещается вставлять
другие предметы, за
исключением
предохранителей и реле, в
клеммы для
предохранителей/реле,
такие как отвертка или
провод. Это может привести
к неисправности контактов
и сбою системы.
ODH073054
ODH073031

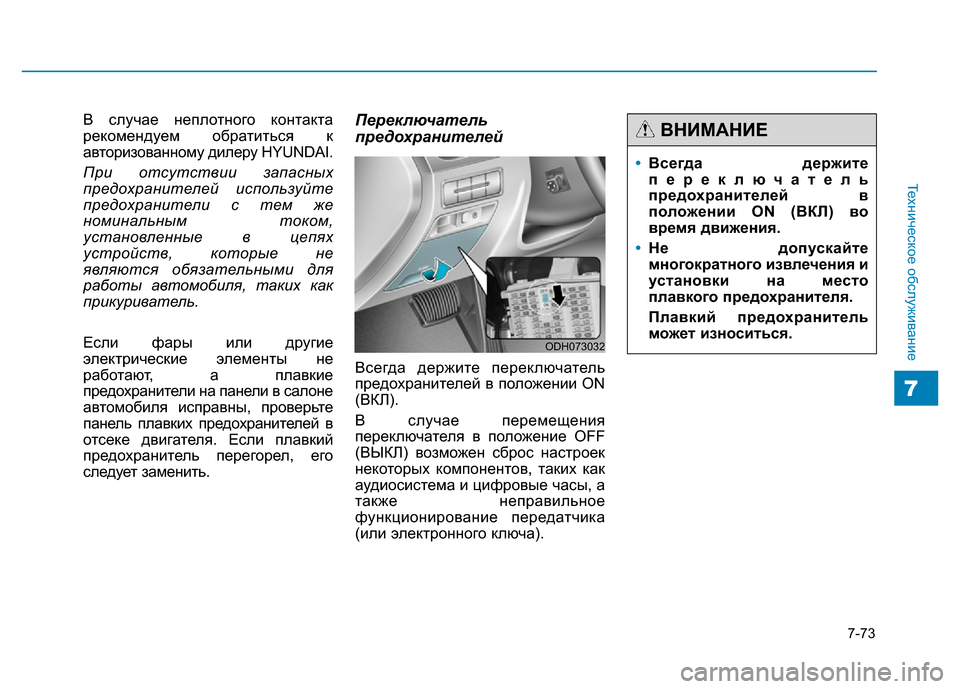

7-73
Техническое обслуживание
7
В случае неплотного контакта
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
При отсутствии запасных
предохранителей используйте
предохранители с тем же
номинальным током,
установленные в цепях
устройств, которые не
являются обязательными для
работы автомобиля, таких как
прикуриватель.
Если фары или другие
электрические элементы не
работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить.Переключатель
предохранителей
Всегда держите переключатель
предохранителей в положении ON
(ВКЛ).
В случае перемещения
переключателя в положение OFF
(ВЫКЛ) возможен сброс настроек
некоторых компонентов, таких как
аудиосистема и цифровые часы, а
также неправильное
функционирование передатчика
(или электронного ключа).
ODH073032
•Всегда держите
переключатель
предохранителей в
положении ON (ВКЛ) во
время движения.
•Не допускайте
многократного извлечения и
установки на место
плавкого предохранителя.
Плавкий предохранитель
может износиться.
ВНИМАНИЕ

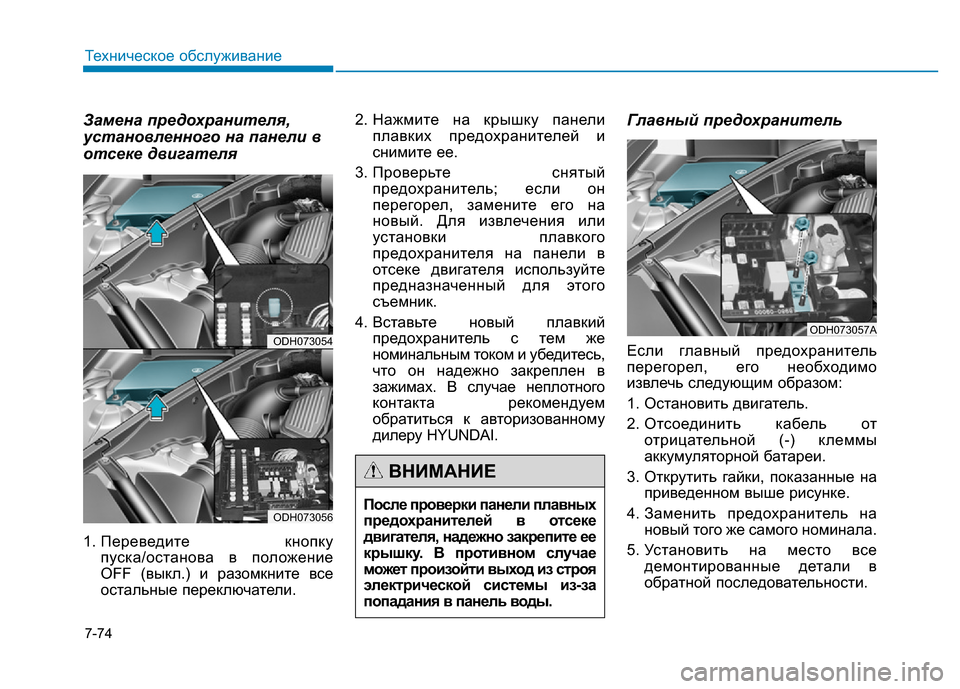

7-74
Техническое обслуживание
Замена предохранителя,
установленного на панели в
отсеке двигателя
1. Переведите кнопку
пуска/останова в положение
OFF (выкл.) и разомкните все
остальные переключатели.2. Нажмите на крышку панели
плавких предохранителей и
снимите ее.
3. Проверьте снятый
предохранитель; если он
перегорел, замените его на
новый. Для извлечения или
установки плавкого
предохранителя на панели в
отсеке двигателя используйте
предназначенный для этого
съемник.
4. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. В случае неплотного
контакта рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.
Главный предохранитель
Если главный предохранитель
перегорел, его необходимо
извлечь следующим образом:
1. Остановить двигатель.
2. Отсоединить кабель от
отрицательной (-) клеммы
аккумуляторной батареи.
3. Открутить гайки, показанные на
приведенном выше рисунке.
4. Заменить предохранитель на
новый того же самого номинала.
5. Установить на место все
демонтированные детали в
обратной последовательности. После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите ее
крышку. В противном случае
может произойти выход из строя
электрической системы из-за
попадания в панель воды.
ВНИМАНИЕ
ODH073054
ODH073056
ODH073057A

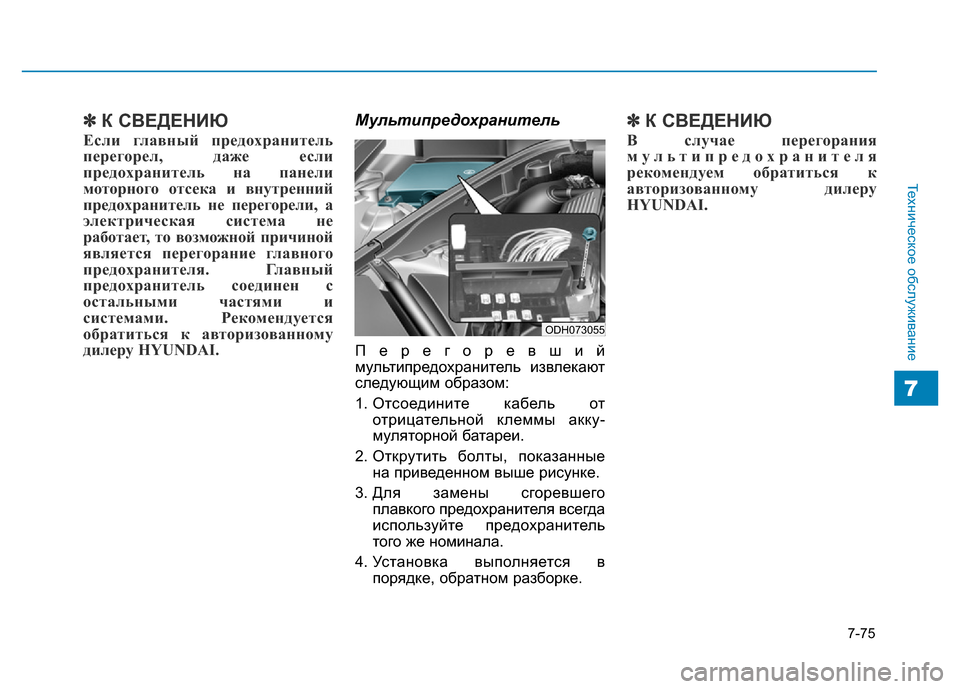

7-75
Техническое обслуживание
7
✽К СВЕДЕНИЮ
Если главный предохранитель
перегорел, даже если
предохранитель на панели
моторного отсека и внутренний
предохранитель не перегорели, а
электрическая система не
работает, то возможной причиной
является перегорание главного
предохранителя. Главный
предохранитель соединен с
остальными частями и
системами. Рекомендуется
обратиться к авторизованному
дилеру HYUNDAI.Мультипредохранитель
Перегоревший
мультипредохранитель извлекают
следующим образом:
1. Отсоедините кабель от
отрицательной клеммы акку-
муляторной батареи.
2. Открутить болты, показанные
на приведенном выше рисунке.
3. Для замены сгоревшего
плавкого предохранителя всегда
используйте предохранитель
того же номинала.
4. Установка выполняется в
порядке, обратном разборке.
✽К СВЕДЕНИЮ
В случае перегорания
мультипредохранителя
рекомендуем обратиться к
авторизованному дилеру
HYUNDAI.
ODH073055

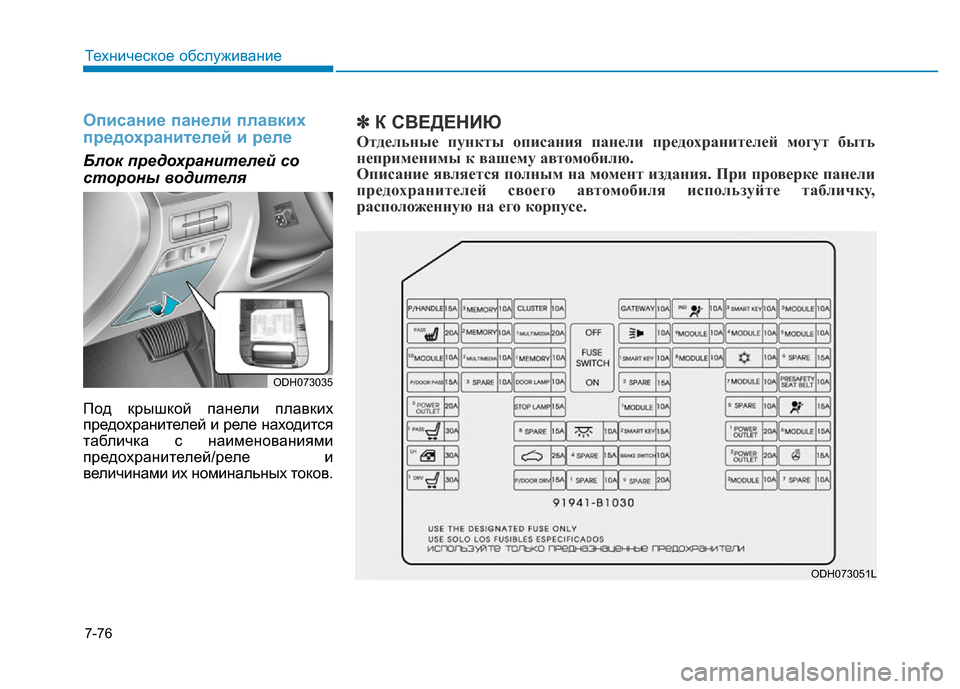

7-76
Техническое обслуживание
Описание панели плавких
предохранителей и реле
Блок предохранителей со
стороны водителя
Под крышкой панели плавких
предохранителей и реле находится
табличка с наименованиями
предохранителей/реле и
величинами их номинальных токов.
ODH073051L
✽К СВЕДЕНИЮ
Отдельные пункты описания панели предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на момент издания. При проверке панели
предохранителей своего автомобиля используйте табличку,
расположенную на его корпусе.
ODH073035

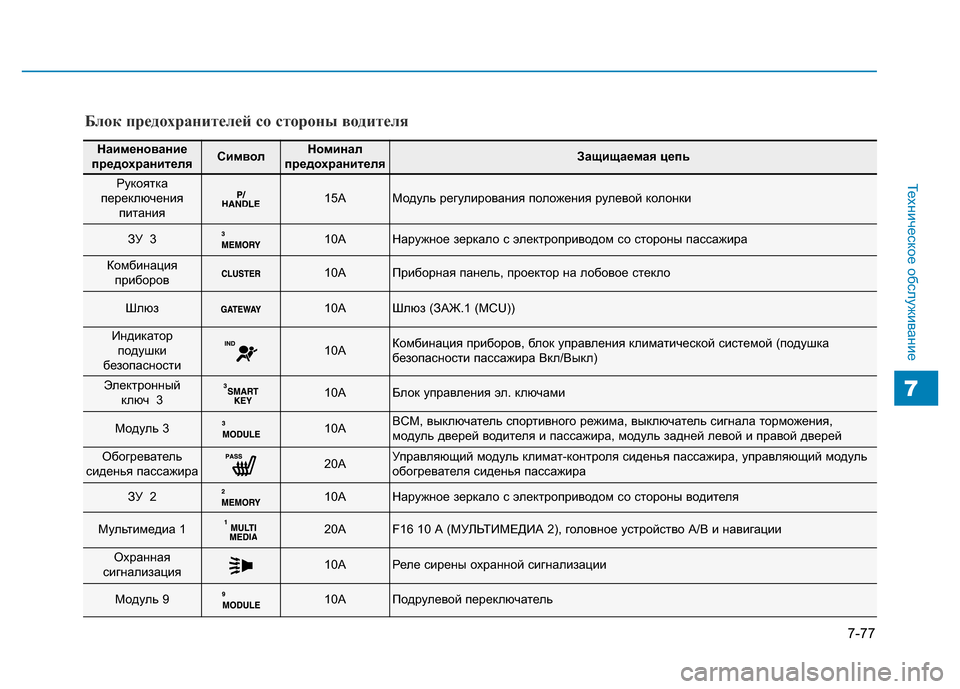

7-77
Техническое обслуживание
7
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
Рукоятка
переключения
питания15AМодуль регулирования положения рулевой колонки
ЗУ 310AНаружное зеркало с электроприводом со стороны пассажира
Комбинация
приборов10AПриборная панель, проектор на лобовое стекло
Шлюз10AШлюз (ЗАЖ.1 (MCU))
Индикатор
подушки
безопасности10AКомбинация приборов, блок управления климатической системой (подушка
безопасности пассажира Вкл/Выкл)
Электронный
ключ 310AБлок управления эл. ключами
Модуль 310ABCM, выключатель спортивного режима, выключатель сигнала торможения,
модуль дверей водителя и пассажира, модуль задней левой и правой дверей
Обогреватель
сиденья пассажира20AУправляющий модуль климат-контроля сиденья пассажира, управляющий модуль
обогревателя сиденья пассажира
ЗУ 210AНаружное зеркало с электроприводом со стороны водителя
Мультимедиа 120AF16 10 А (МУЛЬТИМЕДИА 2), головное устройство А/В и навигации
Охранная
сигнализация10AРеле сирены охранной сигнализации
Модуль 910AПодрулевой переключатель
Блок предохранителей со стороны водителя

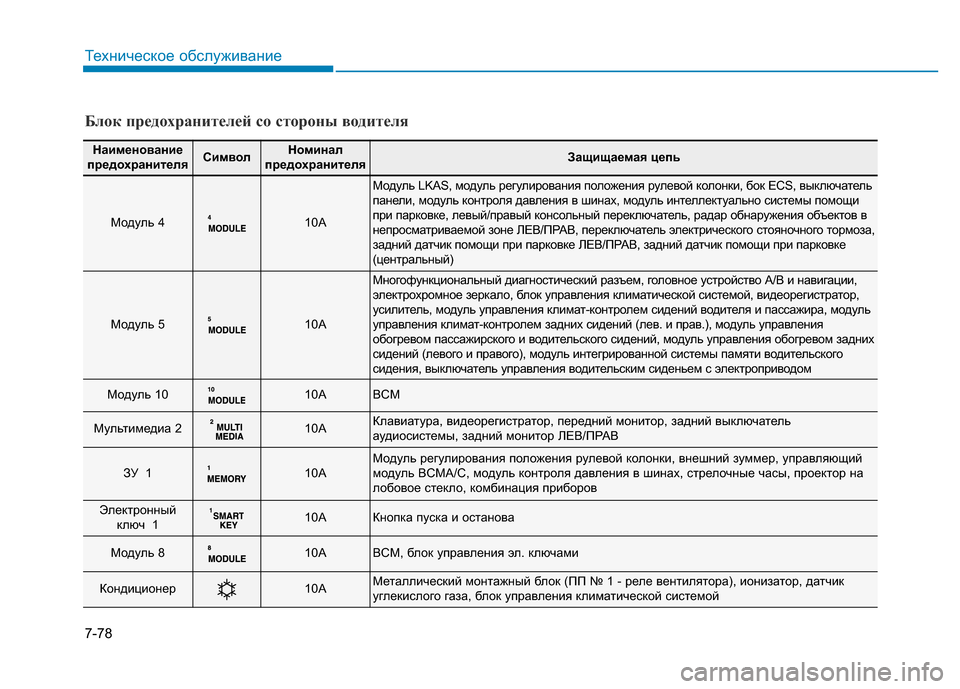

7-78
Техническое обслуживание
Блок предохранителей со стороны водителя
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
Модуль 410A
Модуль LKAS, модуль регулирования положения рулевой колонки, бок ECS, выключатель
панели, модуль контроля давления в шинах, модуль интеллектуально системы помощи
при парковке, левый/правый консольный переключатель, радар обнаружения объектов в
непросматриваемой зоне ЛЕВ/ПРАВ, переключатель электрического стояночного тормоза,
задний датчик помощи при парковке ЛЕВ/ПРАВ, задний датчик помощи при парковке
(центральный)
Модуль 510A
Многофункциональный диагностический разъем, головное устройство А/В и навигации,
электрохромное зеркало, блок управления климатической системой, видеорегистратор,
усилитель, модуль управления климат-контролем сидений водителя и пассажира, модуль
управления климат-контролем задних сидений (лев. и прав.), модуль управления
обогревом пассажирского и водительского сидений, модуль управления обогревом задних
сидений (левого и правого), модуль интегрированной системы памяти водительского
сидения, выключатель управления водительским сиденьем с электроприводом
Модуль 1010ABCM
Мультимедиа 210AКлавиатура, видеорегистратор, передний монитор, задний выключатель
аудиосистемы, задний монитор ЛЕВ/ПРАВ
ЗУ 110AМодуль регулирования положения рулевой колонки, внешний зуммер, управляющий
модуль BCMA/C, модуль контроля давления в шинах, стрелочные часы, проектор на
лобовое стекло, комбинация приборов
Электронный
ключ 110AКнопка пуска и останова
Модуль 810ABCM, блок управления эл. ключами
Кондиционер10AМеталлический монтажный блок (ПП № 1 - реле вентилятора), ионизатор, датчик
углекислого газа, блок управления климатической системой

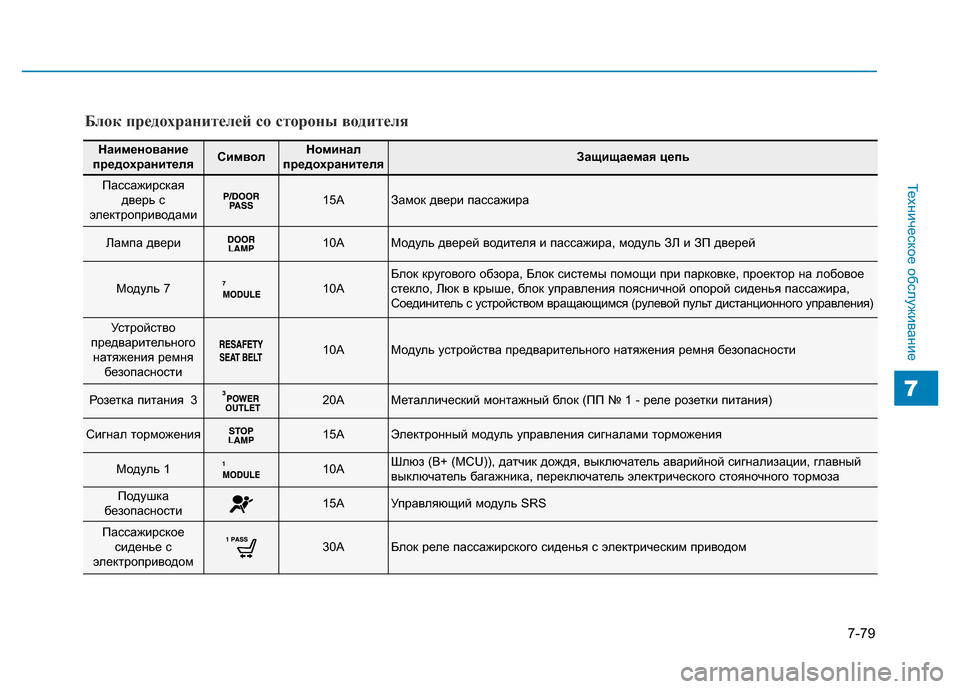

7-79
Техническое обслуживание
7
Блок предохранителей со стороны водителя
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
Пассажирская
дверь с
электроприводами15AЗамок двери пассажира
Лампа двери10AМодуль дверей водителя и пассажира, модуль ЗЛ и ЗП дверей
Модуль 710AБлок кругового обзора, Блок системы помощи при парковке, проектор на лобовое
стекло, Люк в крыше, блок управления поясничной опорой сиденья пассажира,
Соединитель с устройством вращающимся (рулевой пульт дистанционного управления)
Устройство
предварительного
натяжения ремня
безопасности
10AМодуль устройства предварительного натяжения ремня безопасности
Розетк а питания 320AМеталлический монтажный блок (ПП № 1 - реле розетки питания)
Сигнал торможения15AЭлектронный модуль управления сигналами торможения
Модуль 110AШлюз (B+ (MCU)), датчик дождя, выключатель аварийной сигнализации, главный
выключатель багажника, переключатель электрического стояночного тормоза
Подушка
безопасности15AУправляющий модуль SRS
Пассажирское
сиденье с
электроприводом30AБлок реле пассажирского сиденья с электрическим приводом

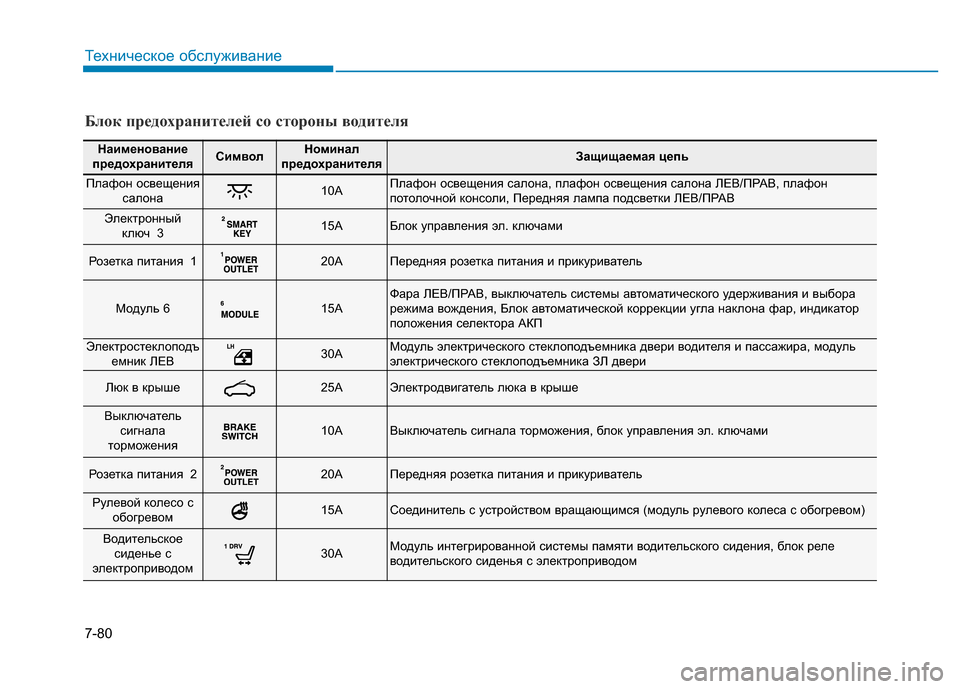

7-80
Техническое обслуживание
Блок предохранителей со стороны водителя
Наименование
предохранителяСимволНоминал
предохранителяЗащищаемая цепь
Плафон освещения
салона10AПлафон освещения салона, плафон освещения салона ЛЕВ/ПРАВ, плафон
потолочной консоли, Передняя лампа подсветки ЛЕВ/ПРАВ
Электронный
ключ 315AБлок управления эл. ключами
Розетк а питания 120AПередняя розетка питания и прикуриватель
Модуль 615AФара ЛЕВ/ПРАВ, выключатель системы автоматического удерживания и выбора
режима вождения, Блок автоматической коррекции угла наклона фар, индикатор
положения селектора АКП
Электростеклоподъ
емник ЛЕВ30AМодуль электрического стеклоподъемника двери водителя и пассажира, модуль
электрического стеклоподъемника ЗЛ двери
Люк в крыше25AЭлектродвигатель люка в крыше
Выключатель
сигнала
торможения10AВыключатель сигнала торможения, блок управления эл. ключами
Розетк а питания 220AПередняя розетка питания и прикуриватель
Рулевой колесо с
обогревом15AСоединитель с устройством вращающимся (модуль рулевого колеса с обогревом)
Водительское
сиденье с
электроприводом30AМодуль интегрированной системы памяти водительского сидения, блок реле
водительского сиденья с электроприводом
